BRUKSANVISNING NWA-3500 ZYXEL

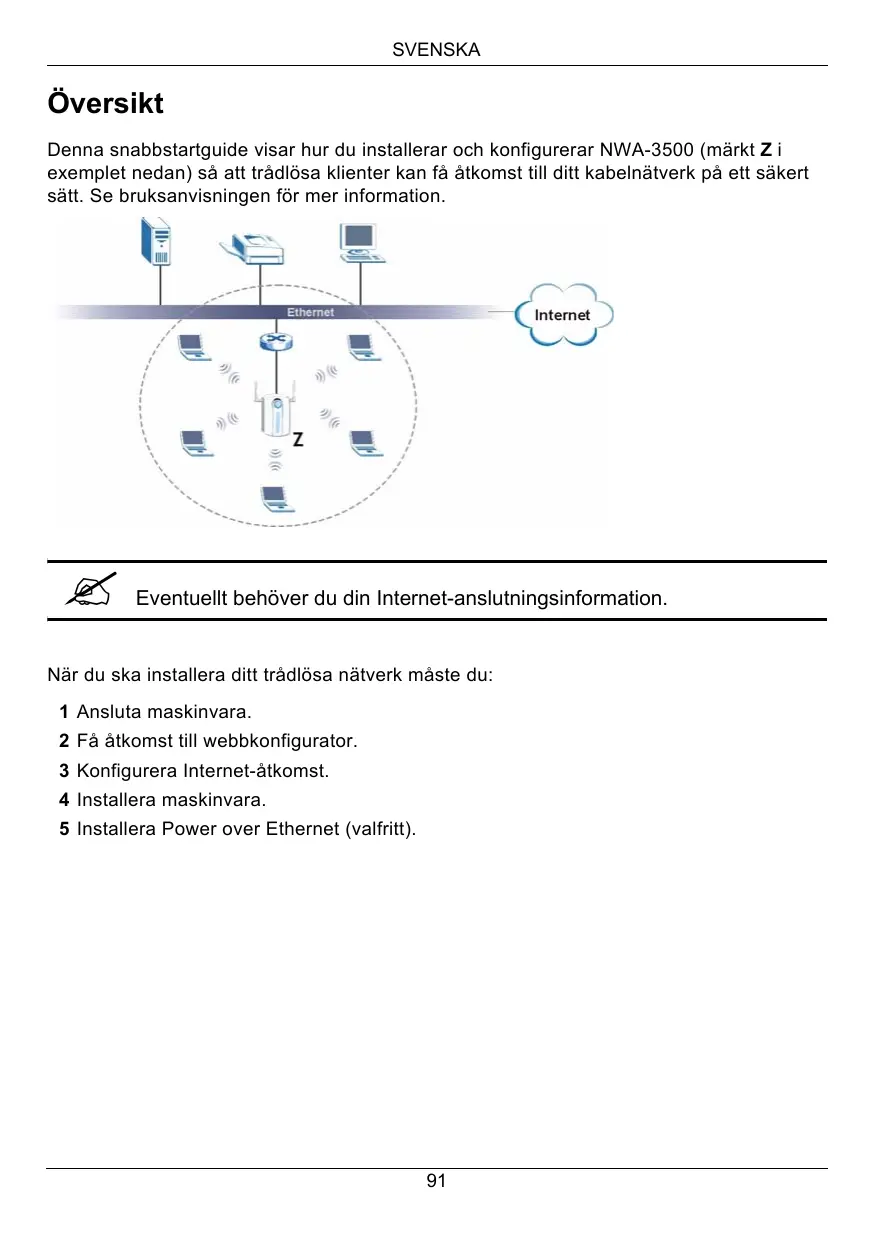

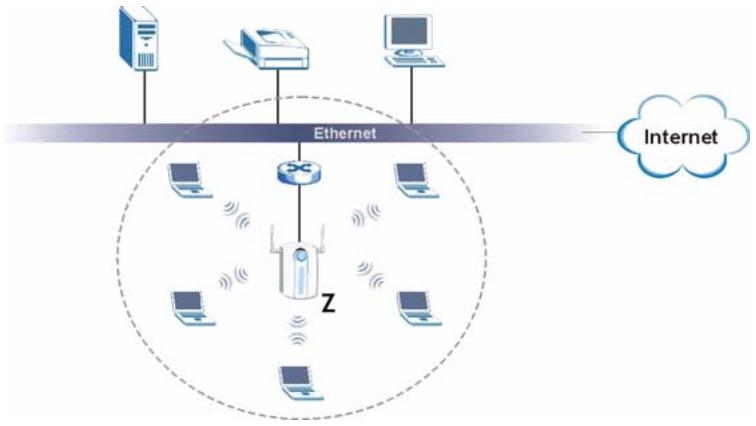

Denna snabbstartguide visar hur du installerar och konfigurerar NWA-3500 (märkt Z i exemplet nedan) så att trådlösa klienter kan få åtkomst till ditt kabelnätverk på ett säkert sätt. Se bruksanvisningen för mer information.

Eventuellt behöver du din Internet-anslutningsinformation.

När du ska installera ditt trådlösa nätverk måste du:

1 Ansluta maskinvara.
2 Få åtkomst till webbkonfigurator.
3 Konfigurera Internet-åtkomst.
4 Installera maskinvara.
5 Installera Power over Ethernet (valfritt).

1 Ansluta maskinvara

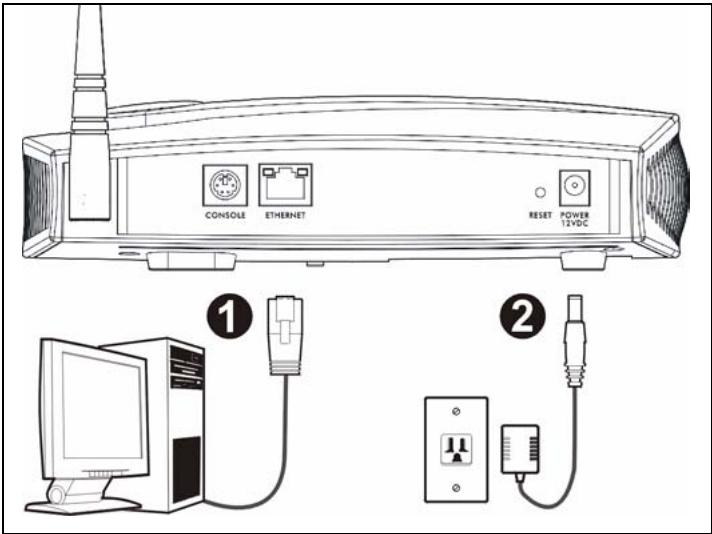

CONSOLE ETHERNET RESET POWER T2VDC ① ②

1 Använd en Ethernet-sladd och anslut ETHERNET-porten till en dator för inledande konfiguration.
2 Anslut uttaget POWER 12VDC till en strömkälla. Använd enbart den medföljande strömadaptern.

Anslut NWA-3500:s ETHERNET-port till ett Ethernet-uttag med nätverksåtkomst när du har slutfört den inledande konfigurationen.

1.1 Indikatorlampor

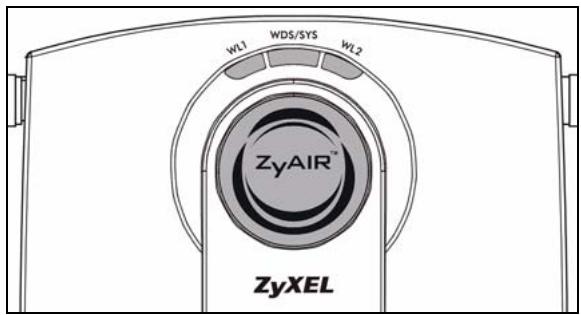

Indikatorlampan WDS/SYS blinkar röd då NWA-3500 startar upp. När NWA-3500 är klar, tänds indikatorlampan ZyAIR LED och blinkar när det är trafik.

En av indikatorlamporna ETHERNET på RJ-45 ETHERNET-porten tänds om ETHERNET-porten är rätt ansluten, och blinkar när det är trafik. Den gröna indikatorlampan ETHERNET tänds om anslutningen är på 10Mbps, och den gula indikatorlampan ETHERNET tänds om anslutningen är på 100Mbps.

Om indikatorlampan ZyAIR inte tänds, kontrollera att du använder rätt strömadapter och att strömadaptern är ansluten till en lämplig strömkälla. Koppla ur strömadaptern och anslut den sedan igen. Om felet kvarstår, kan det bero på ett maskinvaruproblem. I sådant fall bör du kontakta din återförsäljare.

Om ingen av indikatorlamporna ETHERNET tänds, kontrollera sladdanslutningen till NWA-3500:s ETHERNET-port.

2 Få åtkomst till webbkonfigurator

Använd Internet Explorer version 6.0 och senare eller Netscape Navigator version 7.0 och senare med JavaScript aktiverat och popup-blockering inaktiverad.

2.1 Ställa in datorns IP-adress

Skriv ner datorns befintliga IP-inställningar innan du ändrar dem.

Först måste du ställa in datorn att använda en statisk IP-adress i intervallet 192.168.1.3 - 192.168.1.254 med en subnetmask på 255.255.255.0. Detta säkerställer att din dator kan kommunicera med NWA-3500. Se din bruksanvisning för information om hur du ställer in datorns IP-adress.

2.2 Logga in i webbkonfigurator

Även om du kan ansluta NWA-3500 trådlöst, rekommenderas du att ansluta din dator till ETHERNET-porten för inledande konfiguration.

1 Starta din webbläsare. Ange 192.168.1.2 (NWA-3500:s standard-IP-adress) som adress.

Om du inte lyckas få åtkomst till webbkonfiguratorn, kontrollera att IP-adresser och subnetmask för NWA-3500 och datorn finns i samma IP-adressintervall (se Section 2.1).

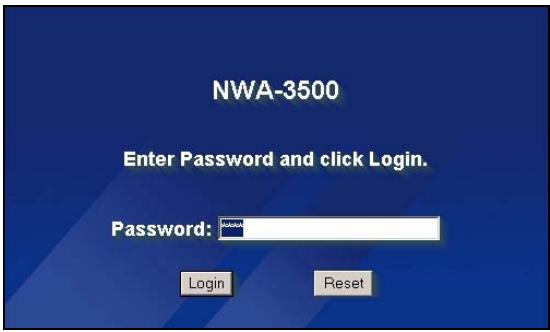

2 Klicka på Login (standardlösenordet 1234 är redan angivet).

NWA-3500 Enter Password and click Login. Password: Login Reset

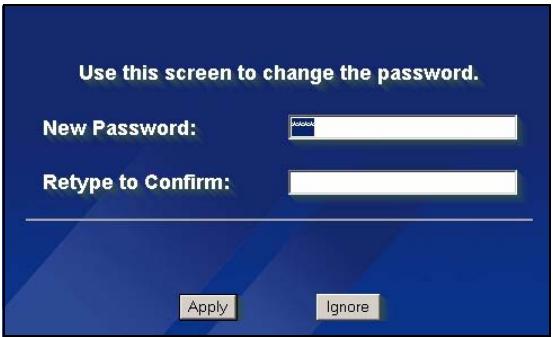

3 Ändra inloggningslösenordet genom att ange ett nytt lösenord och klicka på Apply (verkställ). Var noga med att anteckna det nya lösenordet och att förvara det på ett säkert ställe.

Om du ändrar lösenordet och sedan glömmer bort det, måste du återställa NWA-3500. Se bruksanvisningen angående hur du använder knappen RESET (återställ).

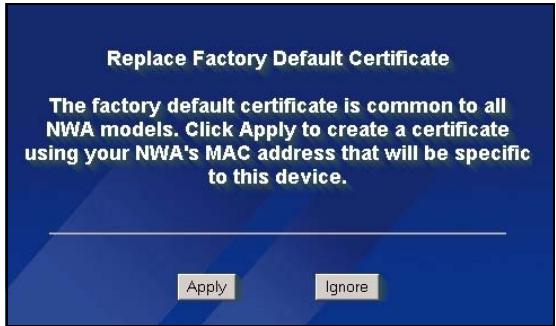

4 Klicka på Apply (verkställ) för att byta ut fabrikens standardcertifikat för ökad säkerhet; alternativt kan du klicka på Ignore (ignorera) för att fortsätta pm du inte vill ändra certifikatet nu.

5 Skärmen MAIN MENU (huvudmeny) visas.

3.1 Konfigurera systeminställningar

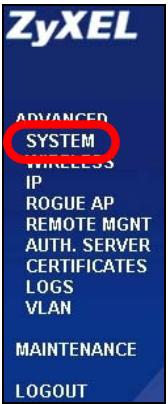

1 Klicka på SYSTEM i navigationspanelen.

ZyXEL ADVANCED SYSTEM WIRELESS IP ROGUE AP REMOTE MGNT AUTH. SERVER CERTIFICATES LOGS VLAN MAINTENANCE LOGOUT

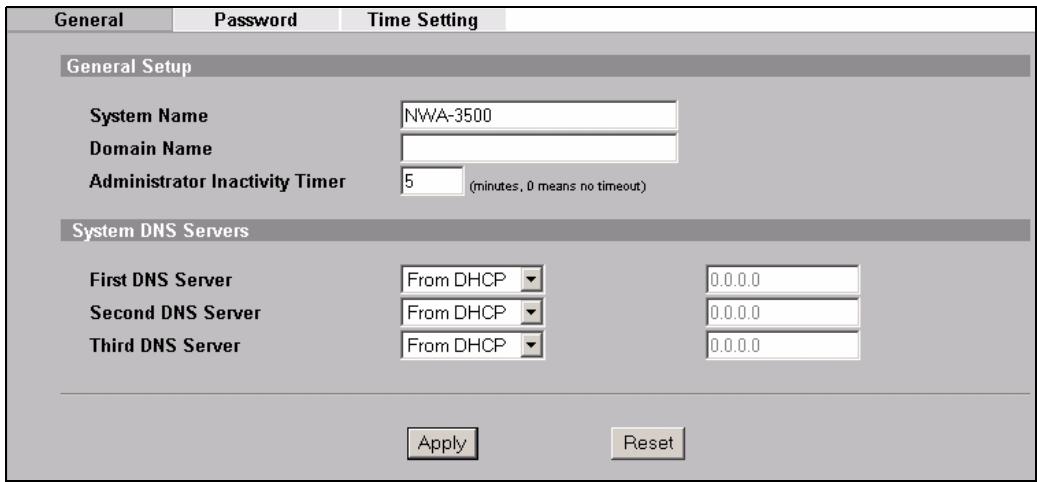

2 Skärmen SYSTEM > General (system - allmänt) visas.

General Password Time Setting General Setup System Name NWA-3500 Domain Name Administrator Inactivity Timer 5 (minutes, 0 means no timeout) System DNS Servers First DNS Server From DHCP 0.0.0.0 Second DNS Server From DHCP 0.0.0.0 Third DNS Server From DHCP 0.0.0.0 Apply Reset

System Name (systemnamn) identifierar NWA-3500 i ditt nätverk. Välj ett distinkt namn, eller låt standardnamnet stå kvar.

Domain Name (domännamn): Ange ett domännamn om din Internet-leverantör (ISP) fordrar ett sådant för autentisering. I annat fall kan du låta detta vara tomt eller ställa in det på det som kan ha visats automatiskt.

DNS Server(s) (DNS-server(servrar): Om din ISP gett dig specifika DNS-inställningar (domännamnsystem), välj User-Defined (användardefinierad) och ange dem här.

3 Klicka på Apply (verkställ).

Konfigurera trådlösa inställningar

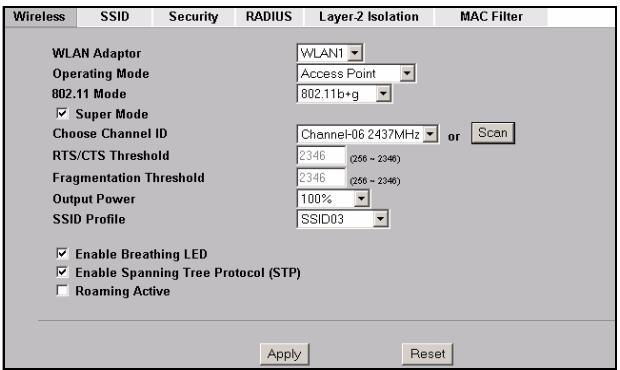

1 Klicka på WIRELESS (trådlös) i navigationspanelen. Följande skärm visas.

Wireless SSID Security RADIUS Layer-2 Isolation MAC Filter WLAN Adaptor WLAN1 Operating Mode Access Point 802.11 Mode 802.11b*g ✓ Super Mode Choose Channel ID Channel-06 2437MHz or Scan RTS/CTS Threshold 2346 (256 ~ 2346) Fragmentation Threshold 2346 (256 ~ 2346) Output Power 100% SSID Profile SSID03 ✓ Enable Breathing LED ✓ Enable Spanning Tree Protocol (STP) ☐ Roaming Active Apply Reset

De trådlösa stationerna och NWA-3500 måste använda samma SSID, kanal-ID och krypteringsinställningar för trådlös kommunikation.

WLAN-adapter: Kontrollera att WLAN1 är valt.

Operating Mode (driftläge): Kontrollera att läget Access Point (åtkomstpunkt) är valt.

802.11 Mode (802.11-läge): Välj den trådlösa standard som du vill att ditt nätverk ska använda. Om alla de trådlösa klienterna stöder IEEE 802.11a, välj 802.11a. I annat fall ska du välja 802.11b+g.

Choose Channel ID (välj kanal-ID): Välj den trådlösa kanal som du vill att ditt nätverk ska använda. Om du vill låta NWA-3500 välja en kanal automatiskt, klickar du i stället på Scan (sök).

SSID Profile (SSID-profil): Välj den SSID-profil du vill konfigurera för nätverksåtkomst från rullgardinslistrutan. I detta exempel används profilen SSID03.

2 Klicka på Apply (verkställ) för att spara dina inställningar.

3 Klicka på fliken SSID. Följande skärm visas.

Kontrollera att inställningarna för SSID03 har sina standardvärden.

Standard-SSID (namnet på nätverket) är ZyXEL03, dess standardinställning för Security (säkerhet) är Security01. Layer 2 Isolation (lager 2-isolering) och MAC Filter är inställda på Disable (inaktivera) som standard.

Om du vill ändra SSID-profilinställningar, välj SSID03 och klicka på Edit (redigera).

4 Klicka på fliken Security (säkerhet). Kontrollera att Security01 är valt och klicka på Edit (redigera).

Wireless	SSID	Security	RADIUS	Layer-2 Isolation	MAC Filter
	Index	Profile Name	SSID	Security	RADIUS	QoS	Layer-2 Isolation	MAC Filter
	1	VoIP_SSID	ZyXEL01	security01	radius01	VoIP	Disable	Disable
	3	Guest_SSID	ZyXEL02	security01	radius01	NONE	Disable01	Disable
	3	SSID03	ZyXEL03	security01	radius01	NONE	Disable	Disable
	4	SSID04	ZyXEL04	security01	radius01	NONE	Disable	Disable
	5	SSID05	ZyXEL05	security01	radius01	NONE	Disable	Disable
	6	SSID06	ZyXEL06	security01	radius01	NONE	Disable	Disable
	7	SSID07	ZyXEL07	security01	radius01	NONE	Disable	Disable
	8	SSID08	ZyXEL08	security01	radius01	NONE	Disable	Disable
	9	SSID09	ZyXEL09	security01	radius01	NONE	Disable	Disable
	10	SSID10	ZyXEL10	security01	radius01	NONE	Disable	Disable
	11	SSID11	ZyXEL11	security01	radius01	NONE	Disable	Disable
	12	SSID12	ZyXEL12	security01	radius01	NONE	Disable	Disable
● 13

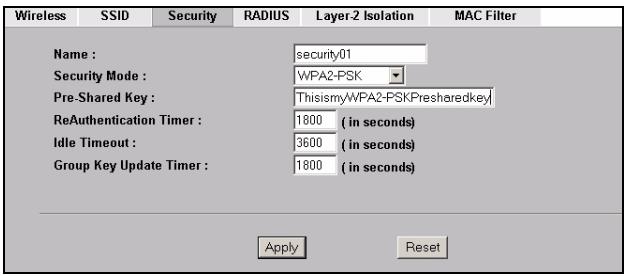

säkerhetsinställningar för ditt trådlösa nätverk. Vilka fält du fyller i beror på vilken typ av säkerhet du valt i fältet

Security Mode

(säkerhetsläge). Välj None (inget) om du inte vill använda trådlös säkerhet.

I detta exempel används säkerheten WPA2-PSK, enligt vilken alla trådlösa klienter måste använda samma fördelade nyckel för att ansluta sig till nätverket.

Kontrollera att alla dina trådlösa klienter stöder den säkerhetstyp du ställt in. Klicka på Apply (verkställ) när du är klar.

Om de trådlösa klienterna inte kan kommunicera med nätverket, kontrollera att klienterna och NWA-3500 använder samma trådlösa säkerhetsinställningar.

Konfigurera IP-inställningar

3.2

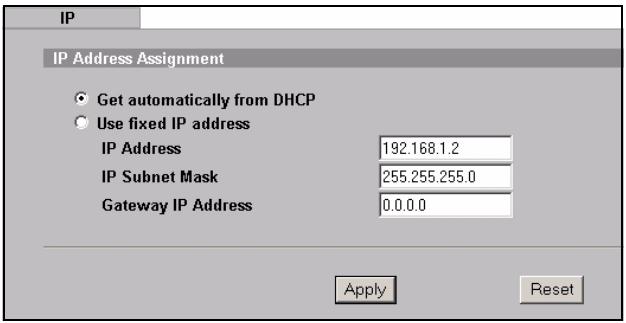

1 Du måste ställa in NWA-3500:s IP-adress på samma subnet som ditt nätverk. Klicka på IP i navigationspanelen.

Välj Get automatically from DHCP (hämta automatiskt från DHCP) om du vill låta en DHCP-server i ditt nätverk tilldela en IP-adress till NWA-3500.

Om du ska använda en specifik IP-adress, välj Use fixed IP address (använd fast IP-adress) och ange den samt subnetmask och gateway-IP-adress.

Klicka på Apply (verkställ). Nu använder NWA-3500 de nya IP-inställningarna, och du kan inte längre ansluta till NWA-3500 med standard-IP-adressen.

Om du ändrar NWA-3500:s IP-adress, måste du använda den nya IP-adressen nästa gång du vill få åtkomst till webbkonfiguratorn. Om du väljer Get automatically from DHCP (hämta automatiskt från DHCP), kontrollera din DHCP-server för att avgöra vilken IP-adress den tilldelar till NWA-3500. Se bruksanvisningen till din DHCP-server för mer information.

2 Om du ändrade datorns IP-adress i Section 2.1, återgå till dess föregående inställning.
3 Ändra de trådlösa inställningarna i de trådlösa stationerna så att de matchar de som finns i NWA-3500. Se dokumentationen till din trådlösa adapter.

Nu är NWA-3500 klar att anslutas till din switch eller router. Du kan göra det nu eller när du har anslutit antennerna och monterat NWA-3500.

Om NWA-3500 inte kan kommunicera med nätverket, kontrollera att NWA-3500 använder en IP-adress i samma subnet som din switch/router.

4 Installera maskinvaran

4.1 Ansluta antenner

1 Skruva fast antennerna medsols på antennanslutningarna på sidorna av NWA-3500. Antennerna ska placeras lodrätt mot marken och vara parallella med varandra.

Kontrollera att antennerna är säkert fastskruvade på antennanslutningarna.

I allmänhet ligger den bästa placeringen för åtkomstpunkten i centrum av det avsedda trådlösa täckningsområdet. För bättre prestanda, montera NWA-3500 högt upp på en plats utan hindrande föremål.

Fristående

Lägg NWA-3500 på ett plant och jämnt underlag (t.ex. ett skrivbord eller en hylla) som är tillräckligt starkt för att bära upp vikten av NWA-3500 plus anslutningssladdar.

Väggmontering

Gör så här för att montera NWA-3500 på väggen.

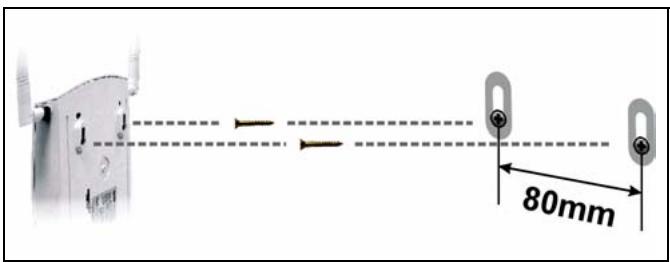

1 Skruva in två skruvar (medföljer inte) i väggen med 80 mm avständ (se figuren i steg 3). Använd skruvar med 6-8 mm breda huvuden. Skruva inte in skruvarna hela vägen i väggen; lämna kvar ett litet utrymme mellan skruvhuvud och vägg.

Utrymmet måste vara tillräckligt stort för att skruvhuvudena ska kun na glida in i skruvhålen och anslutningssladdarna dras baktill på NWA-3500.

Se till att skruvarna är ordentligt fästa i väggen och kraftiga nog att tåla vikten för NWA-3500med anslutningssladdarna.

2 Justera sladdarna.

Dra anslutningssladdarna nerför baksidan på NWA-3500 enligt följande figur.

ELLER:

Dra anslutningssladdarna uppåt och längs innertakets kant.

3 Passa in hålen på baksidan av NWA-3500 med skruvarna i väggen. Hång NWA-3500 på skruvarna.

80mm

5 Installera Power over Ethernet (valfritt)

Power over Ethernet (PoE) ger kapacitet att tillföra ström till NWA-3500 via en 8-stifts CAT 5 Ethernet-sladd, vilket eliminerar behovet av en närliggande strömkälla.

En PoE-injektor (medföljer inte) behövs också för att förse Ethernet-sladden med ström. Denna funktion ger ökad flexibilitet vid placering av NWA-3500.

I följande figur är Z din NWA-3500, A är CAT 5 Ethernet-sladden, B är PoE-injektorn och C är strömsladden.

Du kan ansluta NWA-3500 till PoE via ETHERNET-porten OCH till en strömkälla via POWER 12VDC-porten. Om du gör detta, koppla inte bort ETHERNET-porten innan du har kopplat bort POWER 12VDC-porten. Detta får NWA-3500 att starta om.

6 Procedur för att visa en produkts certifikat

1 Gå till www.zyxel.com.
2 Välj din produkt från rullgardinslistrutan på ZyXEL:s hemsida för att gå till denna produkts sida.
3 Välj det certifikat du vill titta på från denna sida.

Mer produkthjälp finns på http://www.support.zyxel.se.
