NWA-3500 - Punto de acceso inalámbrico ZYXEL - Manual de uso y guía de instrucciones gratis

Título	Descripción
Tipo de producto	Punto de acceso inalámbrico
Norma Wi-Fi	IEEE 802.11a/b/g/n
Frecuencia	2.4 GHz y 5 GHz
Velocidad máxima	300 Mbps (2.4 GHz) / 300 Mbps (5 GHz)
Puertos Ethernet	2 puertos Gigabit Ethernet (10/100/1000 Mbps)
Alimentación eléctrica	PoE (Power over Ethernet) o adaptador de corriente
Dimensiones aproximadas	210 x 210 x 45 mm
Peso	1.2 kg
Compatibilidades	Compatible con las normas Wi-Fi 802.11a/b/g/n
Funciones principales	Gestión de usuarios, seguridad avanzada, VLAN, QoS
Mantenimiento y limpieza	Limpiar con un paño suave, evitar productos químicos agresivos
Piezas de repuesto y reparabilidad	Reparabilidad limitada, piezas disponibles a través del servicio postventa
Seguridad	WPA/WPA2, filtrado MAC, VLAN, seguridad de datos
Información general	Ideal para entornos profesionales, instalación en pared o techo

Preguntas frecuentes - NWA-3500 ZYXEL

¿Cómo restablecer el ZYXEL NWA-3500 a los ajustes de fábrica?

Para restablecer el ZYXEL NWA-3500, localice el botón de reinicio en la parte posterior del dispositivo. Mantenga presionado el botón durante aproximadamente 10 segundos hasta que la luz de alimentación parpadee, luego suelte el botón.

¿Cómo configurar el ZYXEL NWA-3500 por primera vez?

Conéctese a la interfaz web del ZYXEL NWA-3500 ingresando la dirección IP predeterminada (192.168.1.1) en su navegador. Use 'admin' como nombre de usuario y contraseña. Luego, siga el asistente de configuración para configurar su red.

¿Por qué mi ZYXEL NWA-3500 no se conecta a Internet?

Verifique las conexiones del cable Ethernet y asegúrese de que su módem esté funcionando. También verifique la configuración WAN en la interfaz web del ZYXEL NWA-3500 para asegurarse de que sea correcta.

¿Cómo actualizar el firmware del ZYXEL NWA-3500?

Descargue la última versión del firmware desde el sitio oficial de ZYXEL. Acceda a la interfaz web del NWA-3500, vaya a la pestaña 'Administración', luego 'Actualización de firmware' y cargue el archivo que ha descargado previamente.

¿Cómo cambiar la contraseña de la red Wi-Fi en el ZYXEL NWA-3500?

Conéctese a la interfaz web del NWA-3500, vaya a la pestaña 'Inalámbrico', seleccione 'Seguridad' y modifique el campo 'Clave compartida' para cambiar la contraseña de su red Wi-Fi.

¿Qué hacer si la luz de alimentación del ZYXEL NWA-3500 está apagada?

Asegúrese de que el dispositivo esté correctamente conectado a una fuente de alimentación. Si la luz sigue apagada, intente usar otro adaptador de corriente o enchufar el dispositivo en otra toma.

¿Cómo verificar los dispositivos conectados al ZYXEL NWA-3500?

Conéctese a la interfaz web del NWA-3500, vaya a la pestaña 'Red' y luego 'Dispositivos conectados'. Allí encontrará la lista de dispositivos actualmente conectados a su red.

¿El ZYXEL NWA-3500 se calienta demasiado? ¿Es normal?

Es normal que el ZYXEL NWA-3500 se caliente ligeramente durante su funcionamiento. Sin embargo, si se calienta excesivamente hasta el punto de que resulta difícil tocarlo, desconéctelo y contacte al soporte técnico.

¿Cómo configurar una red de invitados con el ZYXEL NWA-3500?

Acceda a la interfaz web, vaya a la pestaña 'Inalámbrico', seleccione 'Red de invitados' y actívela. Configure el nombre de la red y la contraseña, luego guarde los cambios.

¿Por qué la señal Wi-Fi del ZYXEL NWA-3500 es débil?

Verifique la ubicación de su dispositivo. Asegúrese de que esté colocado en un lugar central y despejado. Evite obstrucciones como paredes gruesas o dispositivos electrónicos que puedan interferir con la señal.

MANUAL DE USUARIO NWA-3500 ZYXEL

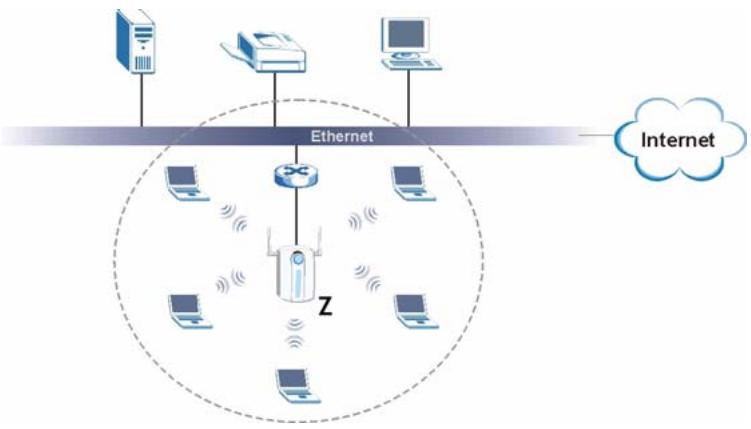

Esta Guía de instalación rápida le muestra cómo instalar y configurar el NWA-3500 (marcado como Z en el ejemplo de abajo) para permitir a los clientes inalámbricos acceder de forma segura a su red inalámbrica. Vea su Guía del usuario para más información.

Puede que necesite su acceso a Internet para más información.

Para configurar su red inalámbrica necesitará:

1 Conectar el hardware.
2 Acceder al configurador Web.
3 Configurar el acceso a Internet.
4 Instalar el Hardware.
5 Configurar Power over Ethernet (opcional).

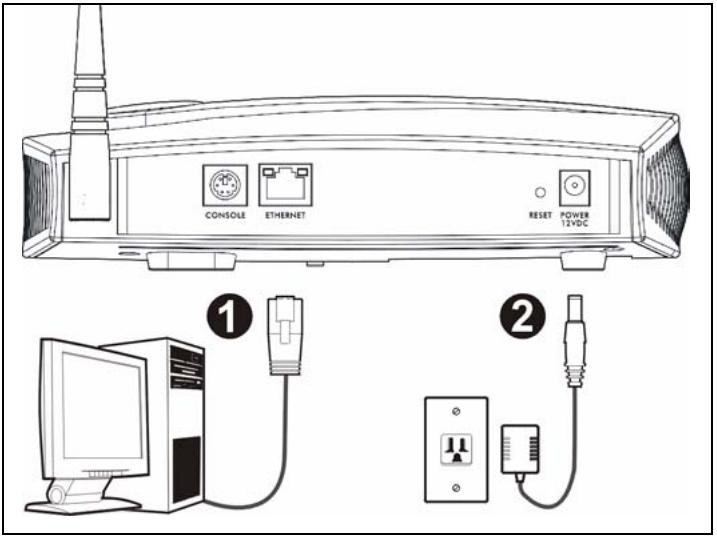

1 Conectar el hardware

CONSOLE ETHERNET RESET POWER T2VDC ① ②

1 Con un cable Ethernet, conecte el puerto ETHERNET a un ordenador para la configuración inicial.
2 Conecte el zócalo POWER 12VDC a una toma de corriente utilizando únicamente el adaptador de corriente incluido.

Conecte el puerto ETHERNET del NWA-3500 a una clavija Ethernet con acceso a la red tras haber completado la configuración inicial.

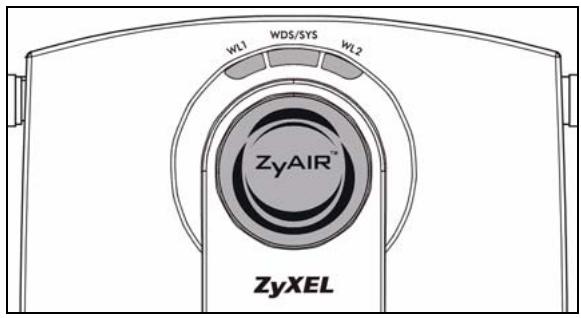

1.1 LEDs

El LED WDS/SYS parpadea en rojo mientras el NWA-3500 está arrancando. Cuando el NWA-3500 está listo, el LED ZyAIR se enciende y parpadea cuando hay tráfico.

Uno de los LEDs ETHERNET del puerto RJ-45 ETHERNET se enciende si el puerto ETHERNET está correctamente conectado y parpadea cuando hay tráfico. El LED verde ETHERNET se enciende si la conexión es a 10Mbps y el LED amarillo ETHERNET se enciende si la conexión es a 100Mbps.

Si el LED ZyAIR no se enciende, asegúrese de utilizar el adaptador de corriente correcto y de que el adaptador de corriente esté enchufado en una toma de corriente apropiada. Desenchufe el adaptador de corriente y vuelva a enchufarlo. Si el error persiste, puede que tenga un problema de hardware. En este caso, debería contactar con el vendedor.

Si ningún LED ETHERNET se enciende, compruebe la conexión del cable al puerto NWA-3500 ETHERNET.

2 Acceder al Configurador Web

Utilice Internet Explorer 6.0 o superior o Netscape Navigator 7.0 o una versión superior con JavaScript activado y el bloqueo de anuncios desactivado.

2.1 Configurar la dirección IP de su ordenador

Apunte la configuración IP actual de su ordenador antes de cambiarla.

Primero, ajuste su ordenador para utilizar una dirección IP estática dentro del rango 192.168.1.3 - 192.168.1.254 con una máscara de subred 255.255.255.0. Esto asegura que su ordenador pueda comunicarse con su NWA-3500. Consulte su Guía del usuario para información sobre la configuración de la dirección IP de su ordenador.

2.2 Acceda al Configurador Web

Aunque puede conectarse al NWA-3500 de forma inalámbrica, se recomienda que conecte su ordenador al puerto ETHERNET para la configuración inicial.

1 Abra su explorador de web. Escriba 192.168.1.1 (la dirección IP predeterminada del NWA-3500) como dirección.

Si no puede acceder al configurador Web, compruebe que las direcciones IP y máscaras de subred del NWA-3500 y del ordenador estén en el mismo rango de dirección IP (ver Sección 2.1).

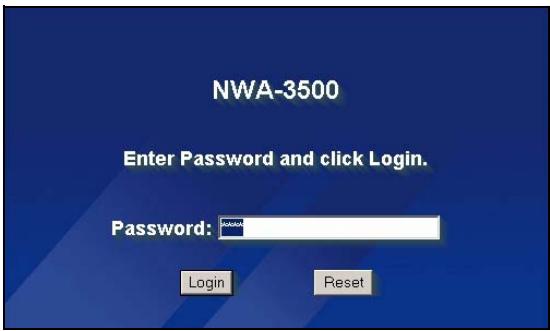

2 Haga clic en Login (Acceso) (la contraseña predeterminada 1234 ya está introducida).

NWA-3500 Enter Password and click Login. Password: Login Reset

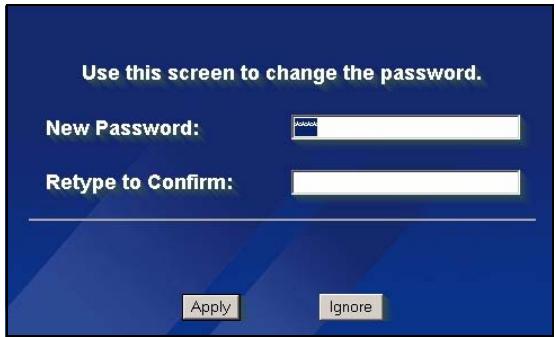

3 Cambie la contraseña de acceso introduciendo una nueva contraseña y haciendo clic en Apply (Aplicar). Asegúrese de grabar la nueva contraseña y guardarla en un lugar seguro.

Si cambia la contraseña y la olvida, necesitará reiniciar el NWA-3500. Consulte la Guía del usuario para cómo utilizar el botón RESET.

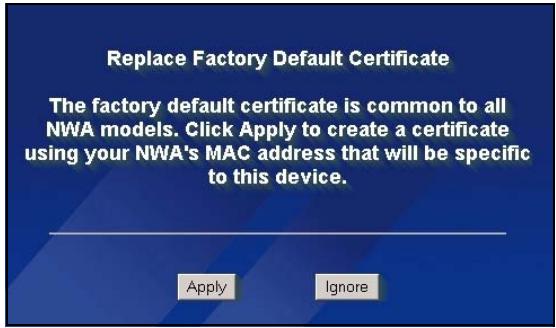

4 Haga clic en Apply (Aplicar) para cambiar el certificado predeterminado de fábrica para mayor seguridad; por otro lado, haga clic en Ignore (Ignorar) para proceder si no desea cambiar el certificado en este momento.

5 Aparecerá la pantalla MAIN MENU (MENÚ PRINCIPAL).

3.1 Ajustar la configuración del sistema

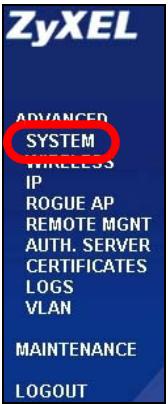

1 Haga clic en SYSTEM (SISTEMA) en el panel de navegación.

ZyXEL ADVANCED SYSTEM WIRELESS IP ROGUE AP REMOTE MGNT AUTH. SERVER CERTIFICATES LOGS VLAN MAINTENANCE LOGOUT

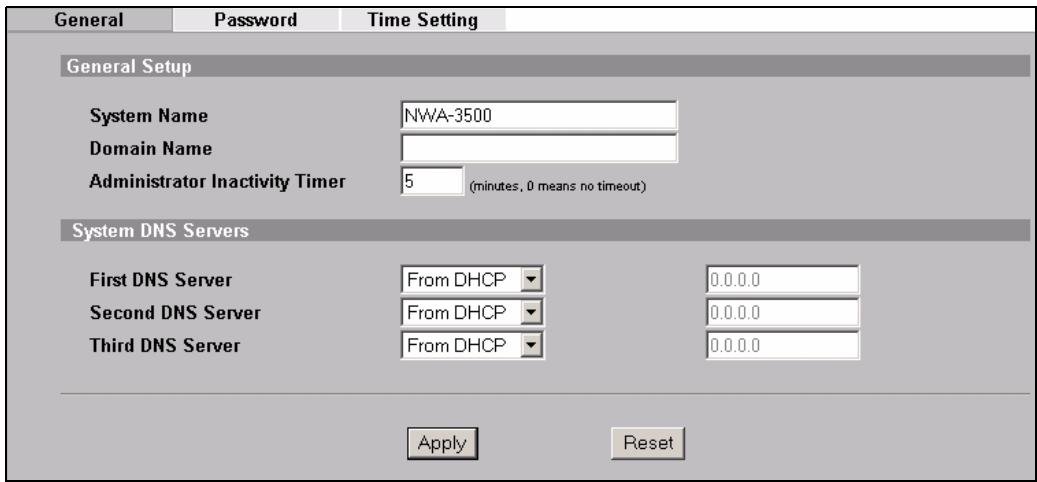

2 Aparecerá la pantalla SYSTEM > General.

General Password Time Setting General Setup System Name NWA-3500 Domain Name Administrator Inactivity Timer 5 (minutes, 0 means no timeout) System DNS Servers First DNS Server From DHCP 0.0.0.0 Second DNS Server From DHCP 0.0.0.0 Third DNS Server From DHCP 0.0.0.0 Apply Reset

System Name (Nombre del sistema) es para identificar el NWA-3500 en su red. Elija un nombre identificativo o deje el predeterminado.

Domain Name (Nombre de dominio): Escriba un nombre de dominio si su ISP requiere uno para la autenticación. O bien puede dejarlo en blanco o ajustar lo que haya aparecido automáticamente.

DNS Server(s) (Servidor(es) DNS): Si su ISP le ha facilitado una configuración DNS (Domain Name System) específica, seleccione User-Defined (Definido por el usuario) y escribala aquí.

3 Haga clic en Apply (Aplicar).

Ajustar la configuración inalámbrica

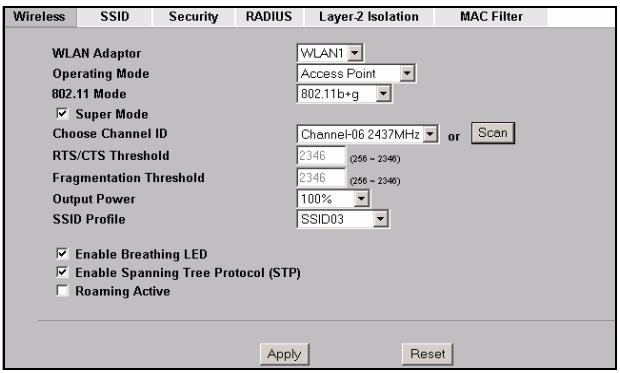

1 Haga clic en WIRELESS (INALÁMBRICO) en el panel de navegación. Aparecerá la siguiente pantalla.

Wireless SSID Security RADIUS Layer-2 Isolation MAC Filter WLAN Adaptor WLAN1 Operating Mode Access Point 802.11 Mode 802.11b*g ✓ Super Mode Choose Channel ID Channel-06 2437MHz or Scan RTS/CTS Threshold 2346 (256 ~ 2346) Fragmentation Threshold 2346 (256 ~ 2346) Output Power 100% SSID Profile SSID03 ✓ Enable Breathing LED ✓ Enable Spanning Tree Protocol (STP) ☐ Roaming Active Apply Reset

Las estaciones inalámbricas y el NWA-3500 deben utilizar la misma configuración SSID, ID de canal y cifrado para la comunicación inalámbrica.

WLAN Adaptor (Adaptador WLAN): Asegúrese de que WLAN1 esté seleccionado.

Operating Mode (Modo de operación): Asegúrese de haber seleccionado el modo Access Point (Punto de acceso).

802.11 Mode (Modo 802.11): Seleccione el estándar inalámbrico que desee que utilice su red. Si todos los clientes inalámbricos soportan IEEE 802.11a, seleccione 802.11a. De lo contrario, seleccione 802.11b+g.

Choose Channel ID (Elegir ID de canal): Seleccione el canal inalámbrico que desee que su red utilice. Para que el NWA-3500 seleccione automáticamente un canal, haga clic en Scan (Escanear).

SSID Profile (Perfil SSID): Seleccione el perfil SSID que desee configurar para el acceso a la red en la lista desplegable. Este ejemplo utiliza el perfil SSID03.

2 Haga clic en Apply (Aplicar) para guardar su configuración.

3 Haga clic en la ficha SSID. Aparecerá la siguiente pantalla.

Asegúrese de que la configuración de SSID03 tenga sus valores predeterminados.

El SSID (nombre de la red) predeterminado es ZyXEL03, su configuración de Security (Seguridad) predeterminada es Security01. Layer 2 Isolation (Aislamiento de capa 2) y MAC Filter (Filtro MAC) están ajustados a Disable (Desactivado) por defecto.

Si desea cambiar la configuración del perfil SSID, seleccione SSID03 y haga clic en Editar.

4 Haga clic en la ficha Security (Seguridad). Asegúrese de que Security01 esté seleccionado y haga clic en Edit (Editar).

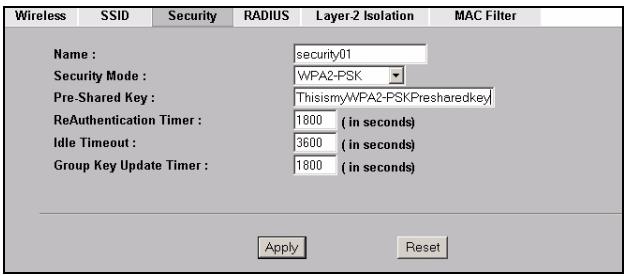

5 Aquí es donde puede introducir la configuración de seguridad para su red inalámbrica. Los campos que rellene se diferencian según el tipo de seguridad que seleccione en el campo

Security Mode (Modo de seguridad). Seleccione None (Ninguno) si no desea utilizar la seguridad inalámbrica.

Este ejemplo utiliza seguridad WPA2-PSK, en la que todos los clientes inalámbricos deben utilizar la misma clave pre-compartida para unirse a la red.

Asegúrese de que todos los clientes inalámbricos soporten el tipo de seguridad ajustado. Haga clic en Apply (Aplicar) cuando haya finalizado.

Si los clientes inalámbricos no pueden comunicarse con la red, asegúrese de que los clientes y el NWA-3500 utilicen la misma configuración de seguridad inalámbrica.

Ajustar la configuración IP

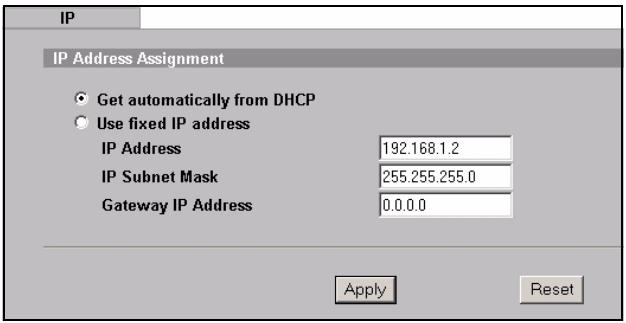

1 Necesita configurar la dirección IP de su NWA-3500 para que estén en la misma subred que su red. Haga clic en IP en el panel de navegación.

Seleccione Get automatically from DHCP (Obtener automáticamente de DHCP) si desea que un servidor DHCP de su red asigne una dirección IP al NWA-3500.

Si tiene una dirección IP específica para usar, seleccione Use fixed IP address (Utilizar dirección IP fija) e introdúzcala junto con su máscara de subred y puerta de enlace IP.

Haga clic en Apply (Aplicar). El NWA-3500 ahora utiliza la nueva configuración IP; no puede conectarse más al NWA-3500 utilizando la dirección IP predeterminada.

Si cambia la dirección IP de su NWA-3500, deberá utilizar la nueva dirección IP la próxima vez que acceda al configurador Web. Si selecciona Get automatically from DHCP (Obtener automáticamente de DHCP) compruebe que su servidor DHCP determina la dirección IP que asigna al NWA-3500. Consulte la documentación de su servidor DHCP para más información.

2 Si ha cambiado la dirección IP de su ordenador en Sección 2.1, devuélvale su configuración predeterminada.
3 Cambie la configuración inalámbrica en las estaciones inalámbricas para que coincida con la del NWA-3500. Consulte la documentación de su adaptador inalámbrico.

El NWA-3500 ya está listo para conectarse a su switch o router. Puede hacerlo ahora o una vez colocadas las antenas y montado el NWA-3500.

Si el NWA-3500 no puede comunicarse con la red, compruebe que el NWA-3500 utiliza una dirección IP en la misma subred que el switch / router.

4 Instalar el Hardware

4.1 Conectar las antenas

Siga estos pasos para conectar las antenas incluidas.

1 Localice los conectores de la antena en los laterales de su NWA-3500.
2 Atornille las antenas en sentido horario en los conectores para antenas. Las antenas deberían estar perpendiculares al suelo y paralelas entre ellas.

Asegúrese de que las antenas estén bien atornilladas en los conectores para antena.

4.2 Instalación del montaje para hardware

En general, la mejor ubicación para el punto de acceso es en el centro del área de cobertura. Para un mejor rendimiento, monte el NWA-3500 hacia arriba sin obstrucciones.

Libre y de pie

Coloque su NWA-3500 en una superficie plana, nivelada (en una mesa o estante) lo suficientemente fuerte como para soportar el peso del NWA-3500 con sus cables de conexión.

Montaje en pared

Siga estos pasos para montar su NWA-3500 en una pared.

1 Localice una posición alta en la pared libre de obstáculos.

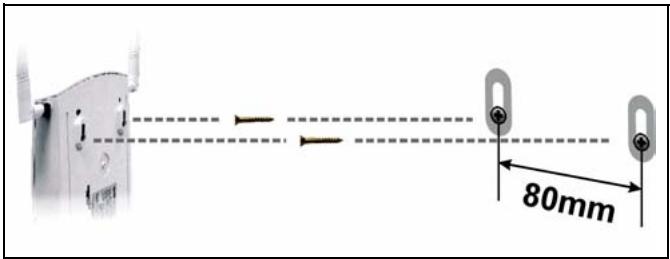

2 Conecte dos tornillos (no incluidos) en la pared separados por 80mm. Puede usar el diagrama al final de esta guía para ayudarle a marcar los agujeros de los tornillos correctamente. Use los tornillos con cabezas de 6mm a 8mm (0.24" a 0.31") de ancho. No inserte los tornillos hasta el fondo en la pared. Deje un pequeño espacio entre la cabeza del tornillo y la pared. El hueco debe ser lo suficientemente grande para que las cabezas de los tornillos puedan entrar en las ranuras de los tornillos y los cables de conexión quepan a través de la parte posterior del NWA-3500.

Compruebe que los tornillos estén bien fijos en la pared y sean lo suficientemente fuertes como para soportar el peso del NWA-3500 con los cables de conexión.

3 Ajuste los cables.

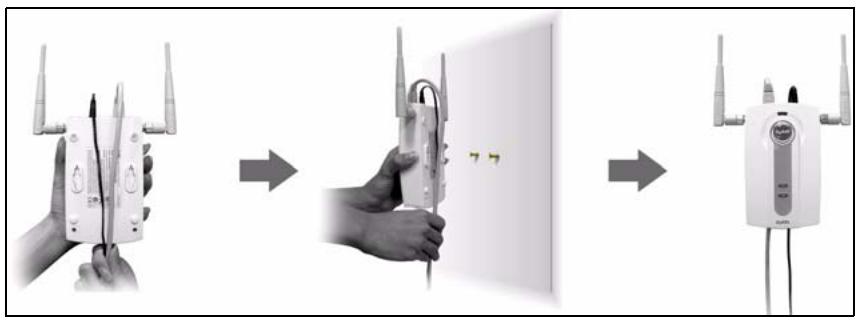

Pase los cables de conexión por la parte posterior del NWA-3500 hacia abajo como aparece en la siguiente figura.

O:

Pase los cables de conexión por la parte posterior hacia arriba o por el borde del techo.

4 Alinee los agujeros en la parte posterior del NWA-3500 con los tornillos en la pared. Cuelgue el NWA-3500 con los tornillos.

80mm

5 Corriente sobre Ethernet (PoE)

La Corriente sobre Ethernet (PoE) es la capacidad de suministrar alimentación a su NWA-3500 a través de un cable Ethernet CAT 5 de 8 contactos, eliminando la necesidad de una toma de corriente cercana.

También necesitará un dispositivo inyector o PoE (B) (no incluido) para suministrar corriente (C) al cable Ethernet (A). Esta característica permite una mayor flexibilidad para la ubicación de su NWA-3500 (Z).

Puede conectar el NWA-3500 a PoE a través del puerto ETHERNET Y a una fuente de alimentación a través del puerto POWER 12VDC. Si lo hace, no desconecte el puerto ETHERNET antes de desconectar el puerto POWER 12VDC. Esto provoca que el NWA-3500 se reinicie.

6 Procedimiento para ver la(s) certificación(es) del producto

1 Vaya a www.zyxel.com.
2 Seleccione su producto de la lista desplegable en la página inicial de ZyXEL para ir a la página de ese producto.
3 Seleccione la certificación que desee visualizar en esta página.
