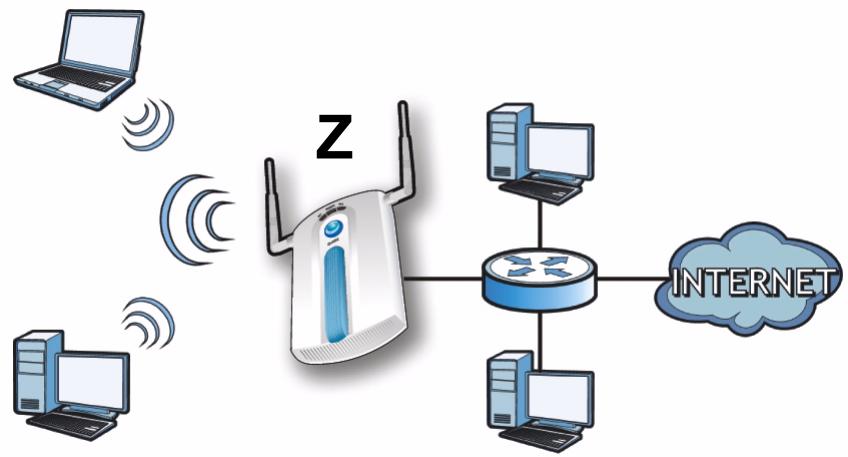

Vista previa Esta Guía de instalación rápida le muestra cómo instalar y configurar el NWA1100 (marcado como Z en el ejemplo de abajo) para permitir a los clientes inalámbricos acceder de forma segura a su red inalámbrica. Vea su Guía del usuario para más información.

Z Puede que necesite su acceso a Internet para más información.

Para configurar su red inalámbrica necesitará: • Conectar el hardware. • Acceder al Configurador Web. • Configure el NWA1100. • Instalar el Hardware. • Corriente sobre Ethernet (opcional).

ENGLISH Conectar el hardware

1. Con el cable Ethernet gris, conecte el puerto ETHERNET en un ordenador para la configuración inicial.

2. Conecte el zócalo POWER 12VDC a una toma de corriente utilizando únicamente el adaptador de corriente incluido. Conecte el puerto ETHERNET del NWA1100 a una clavija Ethernet con acceso a la red tras haber completado la configuración inicial.

ENGLISH ESPAÑOL LEDs

• El LED SYS parpadea en ámbar, luego se vuelve fijo cuando se conecta la corriente.

• Uno de los LEDs del puerto ETHERNET se enciende si el puerto está correctamente conectado y parpadea cuando hay tráfico. La luz se enciende si la conexión es a 100 Mbps. La luz verde se enciende si la conexión es a 10Mbps. Si no se enciende ningún LED cerca del puerto ETHERNET, compruebe las conexiones de cable en el puerto. Asegúrese de que la tarjeta de red de su ordenador funciona correctamente.

ENGLISH Acceder al Configurador Web

Utilice Internet Explorer 6.0 o superior o Netscape Navigator 7.0 o una versión superior con JavaScript activado y el bloqueo de anuncios desactivado.

Configurar la dirección IP de su ordenador

Apunte la configuración IP actual de su ordenador antes de cambiarla. Primero, ajuste su ordenador para utilizar una dirección IP estática dentro del rango 192.168.1.3 - 192.168.1.254 con una máscara de subred 255.255.255.0. Esto asegura que su ordenador pueda comunicarse con su NWA1100. Consulte su Guía del usuario para información sobre la configuración de la dirección IP de su ordenador.

Acceda al Configurador Web

Aunque puede conectarse al NWA1100 de forma inalámbrica, se recomienda que conecte su ordenador al puerto ETHERNET para la configuración inicial. 1. Abra su explorador de web. Escriba 192.168.1.1 (la dirección IP predeterminada del NWA1100) como dirección. Si no puede acceder al configurador Web, compruebe que las direcciones IP y máscaras de subred del NWA1100 y del ordenador estén en el mismo rango de dirección IP.

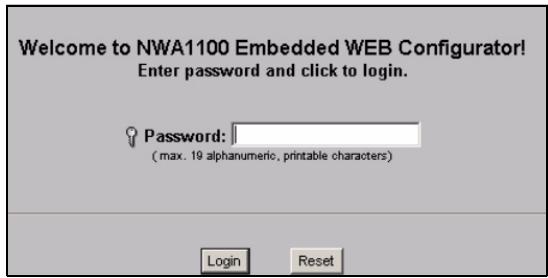

2. Escriba 1234 (contraseña predeterminada) en el campo

Password (Contraseña) y haga clic en Login (Iniciar sesión).

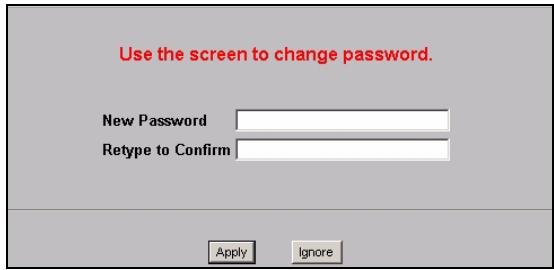

3. Cambie la contraseña de acceso introduciendo una nueva contraseña y haciendo clic en Apply (Aplicar).

Asegúrese de grabar la nueva contraseña y guardarla en un lugar seguro. Si cambia la contraseña y la olvida, necesitará reiniciar el NWA1100. Consulte la Guía del usuario para cómo utilizar el botón RESET.

4. Aparecerá la pantalla STATUS

ENGLISH Configure el NWA1100

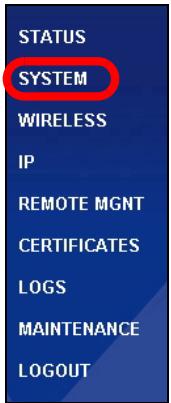

Ajustar la configuración del sistema 1. Haga clic en SYSTEM (SISTEMA) en el panel de navegación.

2. Aparecerá la pantalla SYSTEM > General.

ENGLISH ESPAÑOL System Name (Nombre del sistema) es para identificar el NWA1100 en su red. Elija un nombre identificativo o deje el predeterminado.

DNS Server(s) (Servidor(es) DNS): Si su ISP le ha facilitado una configuración DNS (Domain Name System) específica, seleccione UserDefined (Definido por el usuario) y escríbala aquí. 3. Haga clic en Apply (Aplicar).

ENGLISH Ajustar la configuración inalámbrica

1. Haga clic en WIRELESS (INALÁMBRICO ) en el panel de navegación. Aparecerá la pantalla Wireless Settings

(Configuración inalámbrica).

Las estaciones inalámbricas y el NWA1100 deben utilizar la misma configuración SSID, ID de canal y cifrado para la comunicación inalámbrica.

Operation Mode (Modo de operación): Asegúrese de haber seleccionado el modo Access Point (Punto de acceso). Wireless Mode (Modo inalámbrico): Seleccione el estándar inalámbrico que desee que utilice su red. Si no está seguro de qué seleccionar, seleccione 802.11b+g. Channel (Elegir de canal): Seleccione el canal inalámbrico que desee que su red utilice. 2. Haga clic en Apply (Aplicar) para guardar su configuración.

3. Haga clic en la ficha Security

Aquí es donde puede introducir la configuración de seguridad para su red inalámbrica. Los campos que rellene se diferencian según el tipo de seguridad que seleccione en el campo Security Mode (Modo de seguridad). Seleccione None (Ninguno) si no desea utilizar la seguridad inalámbrica.

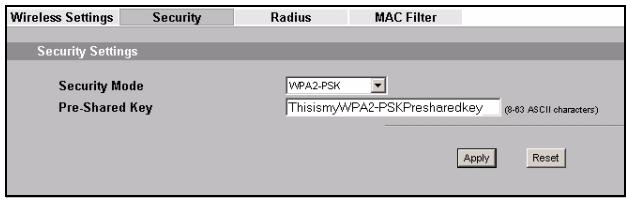

Este ejemplo utiliza seguridad WPA2-PSK, en la que todos los clientes inalámbricos deben utilizar la misma clave pre-compartida para unirse a la red. Asegúrese de que todos los clientes inalámbricos soporten el tipo de seguridad ajustado. Haga clic en Apply (Aplicar) cuando haya finalizado. Si los clientes inalámbricos no pueden comunicarse con la red, asegúrese de que los clientes y el NWA1100 utilicen la misma configuración de seguridad inalámbrica.

ENGLISH Ajustar la configuración IP

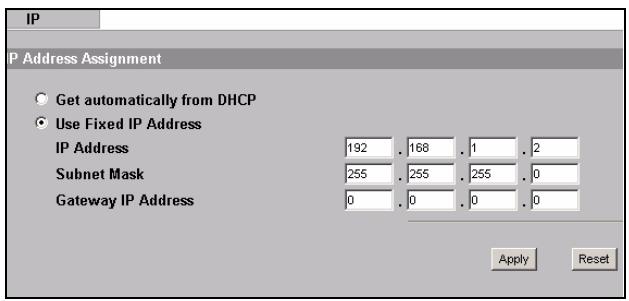

1. Necesita configurar la dirección IP de su NWA1100 para que estén en la misma subred que su red. Haga clic en IP en el panel de navegación. Seleccione Get automatically from DHCP (Obtener automáticamente de DHCP) si desea que un servidor DHCP de su red asigne una dirección IP al NWA1100. Si tiene una dirección IP específica para usar, seleccione Use fixed IP address (Utilizar dirección IP fija) e introdúzcala junto con su máscara de subred y puerta de enlace IP. Haga clic en Apply (Aplicar). El NWA1100 ahora utiliza la nueva configuración IP; no puede conectarse más al NWA1100 utilizando la dirección IP predeterminada.

ENGLISH ESPAÑOL Si cambia la dirección IP de su NWA1100, deberá utilizar la nueva dirección IP la próxima vez que acceda al configurador Web. Si selecciona Get automatically from DHCP (Obtener automáticamente de

DHCP) compruebe que su servidor DHCP determina la dirección IP que asigna al NWA1100. Consulte la documentación de su servidor DHCP para más información. 2. Si ha cambiado la dirección IP de su ordenador, devuélvale su configuración predeterminada. 3. Cambie la configuración inalámbrica en las estaciones inalámbricas para que coincida con la del NWA1100. Consulte la documentación de su adaptador inalámbrico. El NWA1100 ya está listo para conectarse a su switch o router. Puede hacerlo ahora o una vez colocadas las antenas y montado el NWA1100. Si el NWA1100 no puede comunicarse con la red, compruebe que el NWA1100 utiliza una dirección IP en la misma subred que el switch / router.

ENGLISH Instalar el Hardware

Conectar las antenas Siga estos pasos para conectar las antenas incluidas. 1. Localice los conectores de la antena en los laterales de su NWA1100. 2. Atornille las antenas en sentido horario en los conectores para antenas. Las antenas deberían estar perpendiculares al suelo y paralelas entre ellas. Asegúrese de que las antenas estén bien atornilladas en los conectores para antena.

Instalación del montaje para hardware

En general, la mejor ubicación para el punto de acceso es en el centro del área de cobertura. Para un mejor rendimiento, monte el NWA1100 hacia arriba sin obstrucciones. Libre y de pie Coloque su NWA1100 en una superficie plana, nivelada (en una mesa o estante) lo suficientemente fuerte como para soportar el peso del NWA1100 con sus cables de conexión. Montaje en pared

ENGLISH ESPAÑOL Siga estos pasos para montar su NWA1100 en una pared.

1. Localice una posición alta en la pared libre de obstáculos. 2. Conecte dos tornillos (no incluidos) en la pared separados por 60mm. Puede usar el diagrama al final de esta guía para ayudarle a marcar los agujeros de los tornillos correctamente. Use los tornillos con cabezas de 6mm a 8mm (0.24" a 0.31") de ancho. No inserte los tornillos hasta el fondo en la pared. Deje un pequeño espacio entre la cabeza del tornillo y la pared. El hueco debe ser lo suficientemente grande para que las cabezas de los tornillos puedan entrar en las ranuras de los tornillos y los cables de conexión quepan a través de la parte posterior del NWA1100. Compruebe que los tornillos estén bien fijos en la pared y sean lo suficientemente fuertes como para soportar el peso del NWA1100 con los cables de conexión.

3. Ajuste los cables.

Pase los cables de conexión por la parte posterior del NWA1100 hacia abajo como aparece en la siguiente figura. O: Pase los cables de conexión por la parte posterior hacia arriba o por el borde del techo.

4. Alinee los agujeros en la parte posterior del

NWA1100 con los tornillos en la pared. Cuelgue el NWA1100 con los tornillos.

ENGLISH ESPAÑOL Corriente sobre Ethernet (opcional)

La Corriente sobre Ethernet (PoE) es la capacidad de suministrar alimentación a su NWA1100 a través de un cable Ethernet CAT 5 de 8 contactos, eliminando la necesidad de una toma de corriente cercana. También necesitará un dispositivo inyector o PoE (B) (no incluido) para suministrar corriente (C) al cable Ethernet (A). Esta característica permite una mayor flexibilidad para la ubicación de su NWA1100 (Z).
