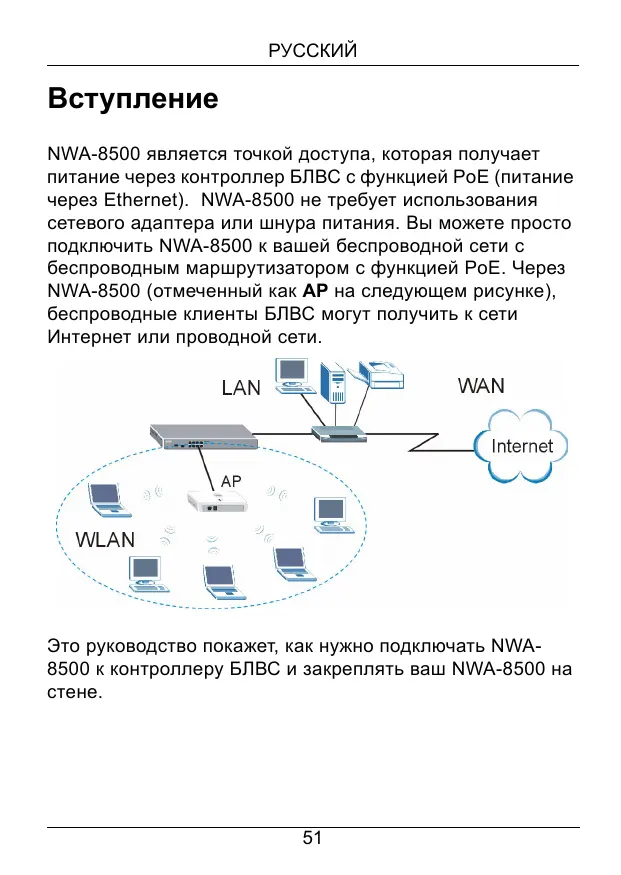

Вступление NWA-8500 является точкой доступа, которая получает питание через контроллер БЛВС с функцией PoE (питание через Ethernet). NWA-8500 не требует использования сетевого адаптера или шнура питания. Вы можете просто подключить NWA-8500 к вашей беспроводной сети с беспроводным маршрутизатором с функцией PoE. Через NWA-8500 (отмеченный как AP на следующем рисунке), беспроводные клиенты БЛВС могут получить к сети Интернет или проводной сети.

Это руководство покажет, как нужно подключать NWA8500 к контроллеру БЛВС и закреплять ваш NWA-8500 на стене.

1 Подключение оборудования Ниже приведены инструкции по настройке NWA-8500 для получения доступа к сети Интернет.

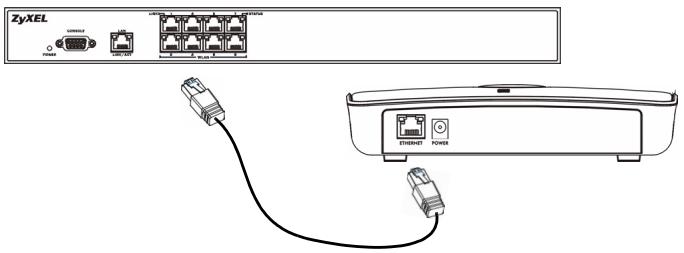

1 С помощью кабеля Ethernet подключите порт ETHERNET к порту WLAN контроллера БЛВС с функцией PoE. На момент написания руководства NWA-8500 можно подключить только к модели NXC8160.

1.1 Светодиодные индикаторы Посмотрите на индикаторы на NWA-8500.

РУССКИЙ Индикаторы PWR, LAN, WLAN 1 и WLAN 2 должны включаться при правильном подключении к порту Ethernet. При передаче данных индикаторы LAN, WLAN 1 и WLAN 2 будут мигать.

Если ни один из индикаторов не загорается, проверьте надежность подключений и состояние кабеля. Убедитесь, что ваш беспроводной маршрутизатор включен в сеть. Если индикаторы все еще не горят, то обратитесь к продавцу.

2 Монтаж оборудования В общем, наилучшей точкой установки точки входа является центр зоны, в которой нужно обеспечить покрытие беспроводной сети. Для достижения наилучшей производительности установите NWA-8500 повыше, в свободном от препятствий месте.

2.1 Крепление на стену Ниже приведены инструкции по креплению NWA-8500 к стене.

Смотрите Характеристики изделия, где приведены размеры используемых винтов и расстояния между ними.

1 Расположите в верхней части стены, в свободном от преград месте. 2 Просверлите два отверстия для винтов.

Будьте внимательны: не повредите кабели и трубы внутри стены при просверливании отверстий.

РУССКИЙ 3 Не вкручивайте винты в стену полностью. Оставьте небольшой промежуток в 0,5 см между головкой винта и стеной. 4 Убедитесь, что винты плотно вошли в стену. Они должны выдерживать вес NWA-8500 с соединительными кабелями. 5 Совместите отверстия на задней поверхности NWA8500 с винтами на стене. Подвесьте NWA-8500 на винтах.

Характеристики изделия Размеры

198.5 (Ш) x 138.5 (Г) x 47.5 (В) мм

Один Ethernet порт 10/100 Мбс RJ-45 с разъемом MDI/MDI-X и автосогласованием

Внутренние антенны с поддержкой двух полос (2.4 ГГц и 5 ГГц)

РУССКИЙ Расстояние между центрами отверстий (для крепежа на стену) на задней панели устройства.

Рекомендуемый тип винтов для крепежа на стену

M4 Саморез (см. рисунок внизу)

Рабочая 0 C ~ 50 C температура Рабочая влажность

10% ~ 90% относительной влажности (без конденсата)

EMC: FCC Class B, CE-EMC Class B, C-Tick Class B, VCCI Class B Безопасность: CSA International, CE EN60950-1

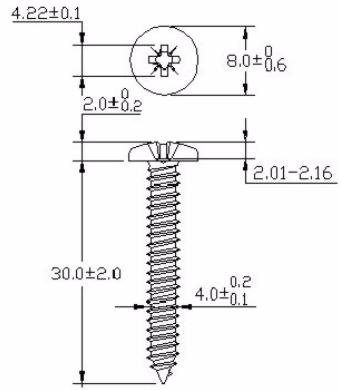

РУССКИЙ Ниже показаны размеры саморезов M4 и дюбелей, которые используются для крепежа к стене. Все размеры приведены в миллиметрах (мм).

Процедура просмотра сертификатов изделий 1 Зайдите на сайт www.zyxel.ru. 2 Выберите нужное изделие из раскрывающегося списка на домашней странице корпорации ZyXEL и перейдите на страницу, посвященную этому изделию. 3 Выберите на этой странице в разделе "Для заказа" нужный сертификат для просмотра.
