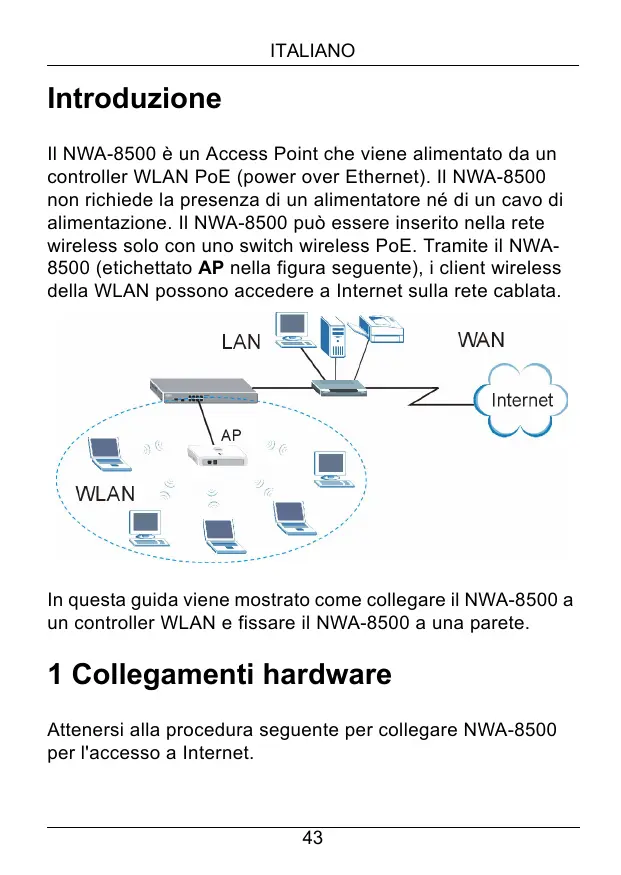

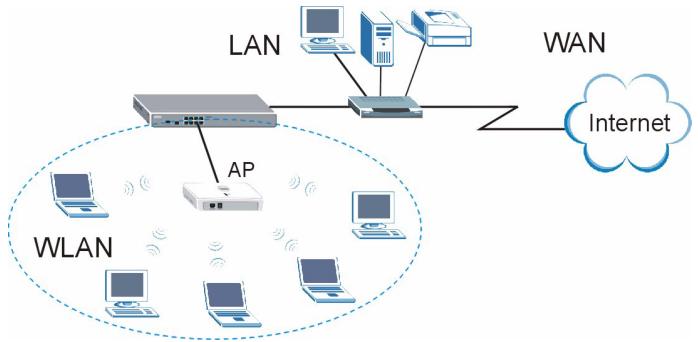

ITALIANO Introduzione Il NWA-8500 è un Access Point che viene alimentato da un controller WLAN PoE (power over Ethernet). Il NWA-8500 non richiede la presenza di un alimentatore né di un cavo di alimentazione. Il NWA-8500 può essere inserito nella rete wireless solo con uno switch wireless PoE. Tramite il NWA8500 (etichettato AP nella figura seguente), i client wireless della WLAN possono accedere a Internet sulla rete cablata.

In questa guida viene mostrato come collegare il NWA-8500 a un controller WLAN e fissare il NWA-8500 a una parete.

1 Collegamenti hardware Attenersi alla procedura seguente per collegare NWA-8500 per l'accesso a Internet.

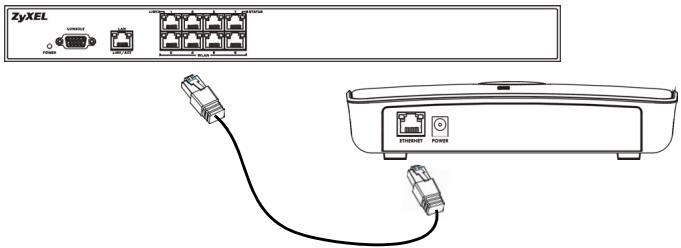

1 Utilizzare il cavo Ethernet fornito a corredo per collegare la porta ETHERNET alla porta WLAN di un controller WLAN PoE. Nel momento della scrittura di questo documento è possibile collegare il NWA-8500 solo al modello NXC-8160.

1.1 LED Osservare i LED (spie) presenti sul NWA-8500.

ITALIANO I LED PWR, LAN, WLAN 1 e WLAN 2 sono tutti accesi quando la porta Ethernet è collegata correttamente. I LED LAN, WLAN 1 e WLAN 2 lampeggiano quando c'è traffico.

V Se nessuno dei LED è acceso, verificare i collegamenti e controllare che il cavo non presenti alcun danno. Verificare che lo switch wireless sia acceso. Se i LED restano ancora spenti, contattare il rivenditore.

2 Montaggio dell'hardware In generale, la posizione migliore per il punto di accesso è al centro dell’area di copertura wireless. Per prestazioni ottimali, montare il dispositivo in posizione soprelevata, senza ostacoli. Per prestazioni ottimali, montare il NWA-8500 in posizione sopraelevata, senza ostacoli. 45

2.1 Montaggio a muro Seguire i seguenti punti per applicare ZyAIR NWA-8500 ad una parete.

Vedere Caratteristiche tecniche del prodotto per le dimensioni delle viti del da utilizzare e per come distanziarle.

1 Individuare una posizione elevata sul muro che sia esente da ostacoli. 2 Praticare due fori per le viti.

Fare attenzione a non danneggiare tubazioni o cavi che si trovano nel muro quando si eseguono i fori per le viti con il trapano.

3 Non inserire le viti fino in fondo nella parete. Lasciare un piccolo spazio di circa 0,5 cm tra la testa delle viti e il muro. 4 Verificare che le viti siano fissate alla parete in modo sicuro. Esse devono sostenere il peso del NWA-8500 insieme ai cavi di collegamento.

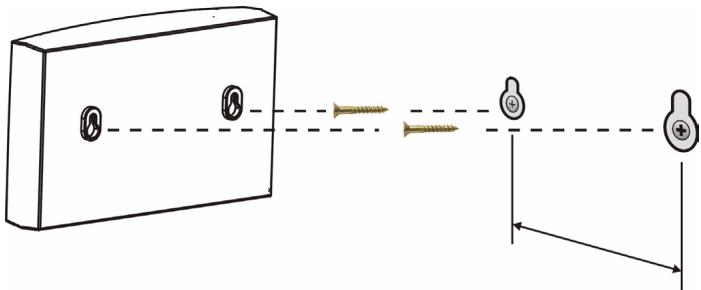

ITALIANO 5 Allineare i fori presso la parte posteriore di ZyAIR NWA8500 con le viti sulla parete. Appendere il NWA-8500 sulle viti.

Caratteristiche tecniche del prodotto Dimensione

198,5 (lungh.) x 138,5 (largh.) x 47,5 (alt.) mm

Antenne interne con supporto per dual-band (2,4 GHz e 5 GHz)

Distanza tra i centri dei fori (per il montaggio a muro) sul retro del dispositivo.

Tipo di viti consigliate per il montaggio a muro

Tasselli M4 (vedere la figura sotto)

ITALIANO Temperatura d'esercizio

Da 0°C a 50°C Umidità d'esercizio

Dal 10% al 90% di umidità relativa (senza formazione di condensa)

EMC: FCC Classe B, CE-EMC Classe B, CTick Classe B, VCCI Classe B Sicurezza: CSA International, CE EN60950-1

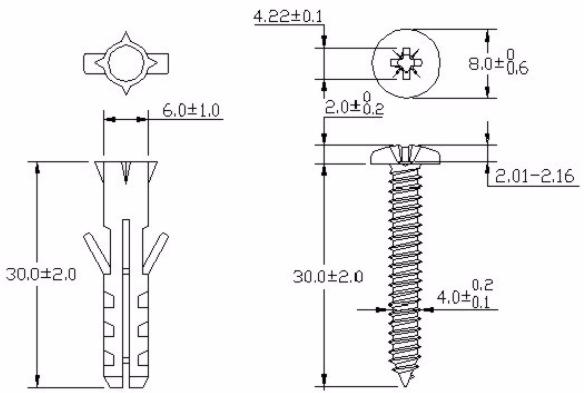

Le seguenti sono le dimensioni di un tassello M4 e del tappo da parete utilizzato per il montaggio a muro. Tutte le misurazioni sono espresse in millimetri.

Procedura per visualizzare le certificazioni di un prodotto 1 Andare alla pagina www.zyxel.com. 48

ITALIANO 2 Nel sito ZyXEL, selezionare il proprio prodotto dall’elenco a discesa per andare alla pagina di quel prodotto. 3 Da questa pagina selezionare la certificazione che si vuole vedere.
