Tipo de producto	Punto de acceso inalámbrico
Marca	ZYXEL
Modelo	NWA-8500
Dimensiones (L x P x A)	198,5 x 138,5 x 47,5 mm
Peso	400 g
Conector de red	1 puerto Ethernet RJ-45 10/100 Mbps, auto-negociación, auto MDI/MDI-X
Alimentación	PoE (Power over Ethernet) a través del controlador WLAN
Antenas	Antenas internas de doble banda (2,4 GHz y 5 GHz)
Temperatura de funcionamiento	0 °C ~ 50 °C
Humedad de funcionamiento	10 % ~ 90 % HR (sin condensación)
Homologaciones	EMC: FCC Clase B, CE-EMC Clase B, C-Tick Clase B, VCCI Clase B; Seguridad: CSA, CE EN60950-1
Fijación a la pared	Distancia entre centros de los agujeros: 140 mm; Tornillos recomendados: M4
Indicadores LED	PWR, LAN, WLAN 1, WLAN 2 – encendidas en funcionamiento, parpadean en caso de actividad

Preguntas frecuentes - NWA-8500 ZYXEL

¿Cómo alimentar el NWA-8500?

El NWA-8500 se alimenta mediante PoE (Power over Ethernet) desde un controlador WLAN compatible. No se necesita ningún adaptador de corriente.

¿Qué hacer si no se enciende ningún LED?

Verifique las conexiones Ethernet, el estado del conmutador PoE y la integridad del cable. Si el problema persiste, contacte a su distribuidor.

¿Cómo montar el NWA-8500 en la pared?

Perfore dos agujeros separados 140 mm, inserte tacos, atornille tornillos M4 dejando un espacio de 0,5 cm debajo de la cabeza, luego cuelgue el dispositivo por las muescas traseras.

¿Qué tipo de cable Ethernet usar?

Utilice un cable Ethernet estándar (Cat5e o superior) para conectar el puerto ETHERNET del NWA-8500 a un puerto PoE del controlador WLAN.

¿El NWA-8500 es compatible con todos los controladores WLAN?

El manual indica compatibilidad con el controlador NXC-8160 durante el primer uso. Para otros modelos, consulte la documentación de ZYXEL.

¿Cuáles son las bandas de frecuencia compatibles?

El NWA-8500 cuenta con antenas internas de doble banda que admiten 2,4 GHz y 5 GHz.

¿Cómo obtener las certificaciones del producto?

Visite www.zyxel.com, seleccione el modelo NWA-8500 en la lista desplegable, luego elija la certificación deseada en la página del producto.

¿El NWA-8500 se puede usar en un ambiente húmedo?

La humedad de funcionamiento admisible es de 10 % a 90 % HR sin condensación. Evite ambientes muy húmedos.

¿Cómo interpretar los indicadores LED?

Los LEDs PWR, LAN, WLAN 1 y WLAN 2 están encendidos permanentemente cuando la conexión está establecida. Parpadean durante la transferencia de datos.

¿Dónde colocar el punto de acceso para un mejor rendimiento?

Instale el NWA-8500 en altura, en el centro del área de cobertura deseada, sin obstáculos físicos para un alcance y velocidad óptimos.

MANUAL DE USUARIO NWA-8500 ZYXEL

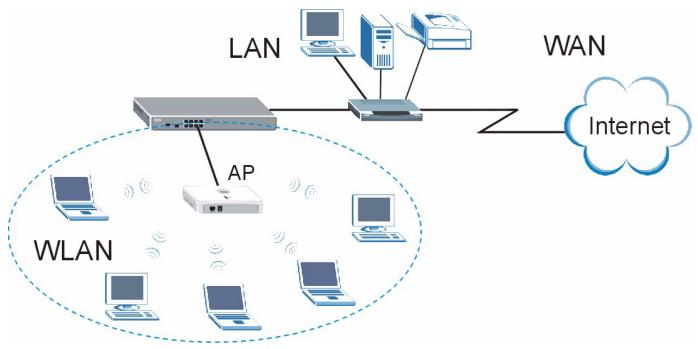

El NWA-8500 es un punto de acceso que recibe corriente desde un controlador WAN PoE (power over Ethernet). EI NWA-8500 no necesita un adaptorde corriente o cable de alimentacion. Simplemente despliegue el NWA-8500 en su red inalámbrica con un switch inalámbrico PoE. A trovés del NWA-8500 (etiquetado como AP en la figura?sugiue), los clients inalábricos de la WLAN能把 acceder a Internet o a la red con cables.

Esta guía le muestra como conectar el NWA-8500 a un controlador WLAN y colgar su NWA-8500 en una pared.

1 Conexiones del hardware

Siga"These pasos para conectar su NWA-8500 para el acceso a Internet.

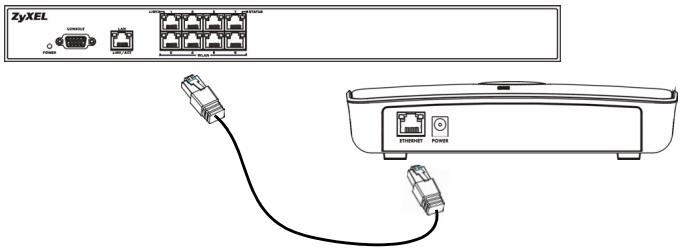

1 Utilice el cable Ethernet incluido para conectar el puerto ETHERNET a un puerto WLAN del controlador PoE WLAN. En el momento de esta publicación, solo可以选择 conectar el NWA-8500 al modelo NXC-8160.

1.1 LEDs

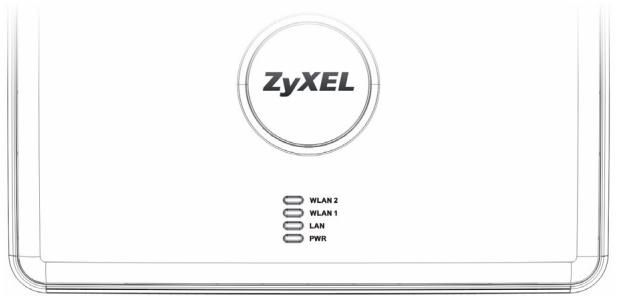

Mire los LEDs (luces) del NWA-8500.

Los LEDs PWR, LAN, WLAN 1 y WLAN 2 está todos encendidos cuando el puerto Ethernet está correctamente connectado. Los LEDs LAN, WLAN 1 y WLAN 2 parpadean cuando hay tráfico.

Si ninguno de los LEDs está encendido, verifique sus conexiones y compruebe si el cable está dañado. Asegúrese de que el switch inalámbrico está encendido. Si los LEDs continuan apagados, contacte con su vendedor.

2 Montaje del hardware

En general, la mejor ubicacion para el punto de acceso es en el centro del area de cobertura. Para un mejor rendimiento, monte el NWA-8500 en un lugar bien alto y libre de obstáculos.

2.1 Montaje en pared

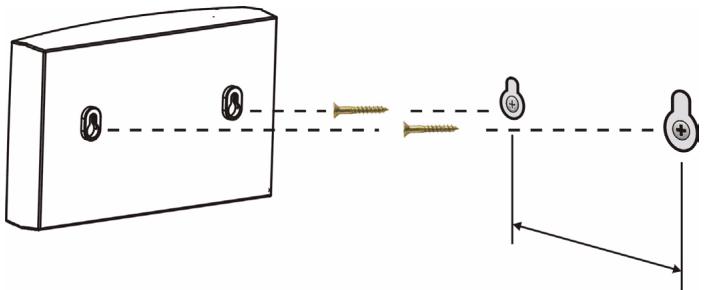

Siga"These pasos para montar su NWA-8500 en una pared.

Consulte Especificationes del producto para el時間 de los tornillos a usar y la distancia al colocarlos.

1 Localice una posicón alta en la pared libre de obstáculos.
2 Perfore dos agujeros para los tornillos.

Procureeatingdarnarlostubosocablessituated enelinterioda paredalperforarlosagujeros para los tornillos.

3 No inserte los tornillos hasta el fondo en la pared. Deje un peuño hueco de todos 0,5 cm entre las cabezas de los tornillos y la pared.
4 Asegürese de que los tornillos esténperfectamente apretados en la pared. Deberán soportar el peso del NWA-8500 con los cables de connexion.

5 Alinee los agujeros en la parte posterior del NWA-8500 con los tornillos en la pared. Cuelgue el NWA-8500 en los tornillos.

Especillas del producto

Dimensiones	198.5 (An) x 138.5 (F) x 47.5 (Al) mm
Peso	400 g
Conector	Un puerto Ethernet RJ-45 con autonegociación, MDI/MDI-X automatístico 10/100 Mbps
Antena	Antenas internas con soporte de banda dual (2.4 GHz y 5 GHz)
Distancia entre los centres de los agujeros (para montaje en pared) en la parte trasera del dispositivo.		140 mm
Tipo de tornillos recommendado para el montaje en pared		Tornillo con cabeza M4 (ver figura",[si?]
Temperatura de operación		0?C ~ 50?C
Humedad de operación		10% ~ 90% RH (no condensada)
Aprobaciones		EMC: FCC Clase B, CE-EMC Clase B, C-Tick Clase B, VCCI Clase B Seguidad: CSA Internacional, CE EN60950-1

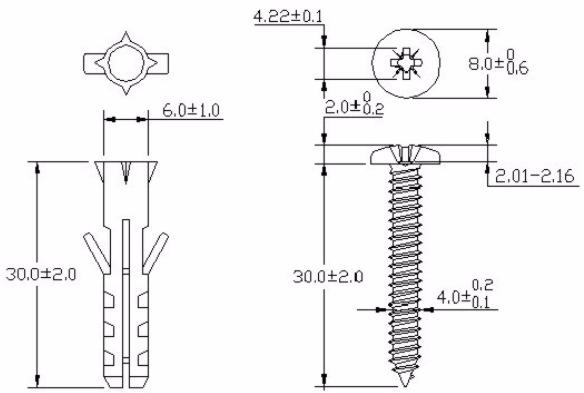

Estas son las dimensiones de un tornillo con cabeza M4 y del taco deoba uso para el montaje en pared. Todas las medidas están en milimetros (mm).

Procedimiento para ver las certifications de un producto

1 Vaya a www.zyxel.com.

2 Seleccione el producto que desea en el cuadro de lista desplegable que se encuesta en la page principal de ZyXEL para Obtener acces a la page deicho producto.
3 Seleccione la certificacion que desea ver en esta pagina.
