Notices

NWA-8500 是一个从 PoE（以太网供电）WLAN 控制器接收供电的访问点。NWA-8500 不需要电源适配器或电源线。只需将 NWA-8500 与 PoE 无线交换机部署到无线网络中即可。WLAN 上的无线客户可通过 NWA-8500（下图中贴有 AP 标签）访问 Internet 或有线网络。

本手册讲解如何将NWA-8500连接至WLAN控制器，以及如何将NWA-8500安装在墙壁上。

1 硬件连接

按照下列步骤连接NWA-8500，以便访问Internet。

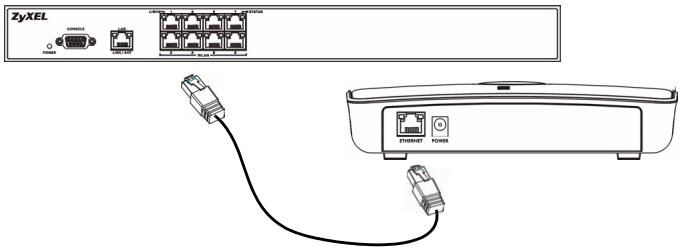

1 使用附送的 Ethernet（以太网）电缆将 ETHERNET 端口连接到 PoE WLAN 控制器的 WLAN 端口。至本手册编写时为止，只能将 NWA-8500 连接到 NXC-8160 型号。

1.1 LED（指示灯）

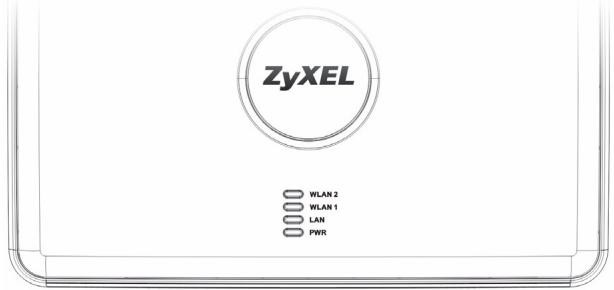

查看NWA-8500上的LED（指示灯）。

正确连接至 Ethernet（以太网）端口时，PWR、LAN、WLAN 1 和 WAN 2 LED（指示灯）点亮。通信时，LAN、WLAN 1 和 WAN 2 LED（指示灯）闪烁。

如果所有 LED（指示灯）均未点亮，请检查连接及电缆是否损坏。确保无线交换机开启。如果LED（指示灯）仍未点亮，请联系供应商。

2 硬件安装

通常，访问点的最佳位置应为无线覆盖区域的中心。为获得更佳的性能，请将NWA-8500安装在不受阻碍区域的高处。

2.1 墙面安装

请按照下列步骤将NWA-8500安装在墙壁上。

查阅产品规格以了解使用的螺丝钉的尺寸，以及螺丝钉之间的距离。

1 在不受阻碍的墙壁上找一较高位置。
2 钻两个螺丝孔。

钻螺丝孔时请小心，以避免损坏安装在墙壁内的管道或线缆。

3 不要将螺丝钉完全拧入墙壁。在螺丝钉头部与墙壁间保留大约 0.5 ~cm 的间隙。
4 请确保将螺丝钉紧紧固定在墙壁上。螺丝钉需要承受NWA-8500及连接线的重量。

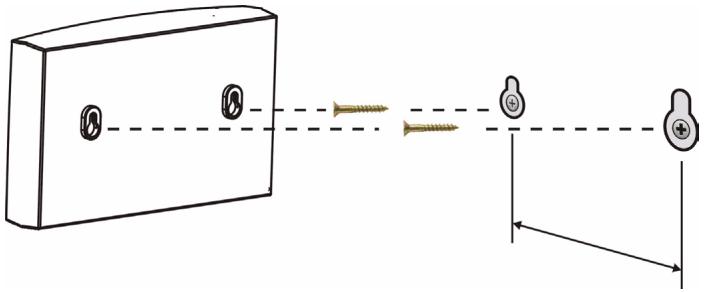

5 将NWA-8500背后的孔与墙壁上的螺丝钉对齐。将NWA-8500悬挂在螺丝钉上。

产品规格

尺寸	198.5 (W) x 138.5 (D) x 47.5 (H) mm
重量	400 g
连接器	一个自动协商、自动 MDI/MDI-X 10/100 Mbps RJ-45 以太网端口
天线	内置天线,支持双频(2.4 GHz和5 GHz)
设备背部孔(用于墙壁安装)中心间距		140 mm
推荐的用于墙壁安装的螺丝钉类型		M4 自攻螺丝钉(参见下图)
工作温度		0?C ~ 50?C
工作湿度		10% ~ 90% RH（无冷凝）
认证		EMC: FCC Class B、CE-EMC Class B、C-Tick Class B、VCCI Class B 安全性: CSA International、CE EN60950-1

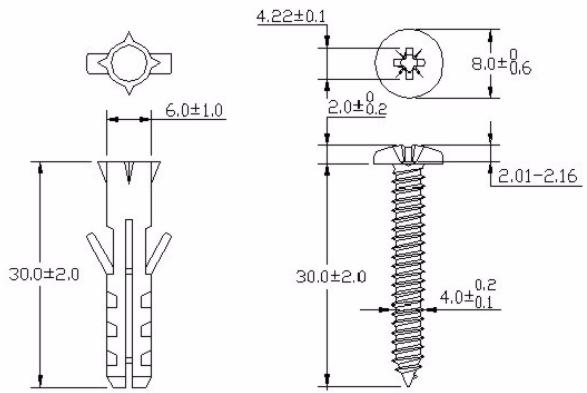

下面是用于墙壁安装的M4螺丝钉和胀塞的尺寸。所有尺寸均以毫米为单位（mm）。

查看产品认证信息步骤

1 到 http://www.zyxel.cn 网站。
2 在合勤科技（ZyXEL）首页上的下拉式列表框中选取所要的产品，跳至该产品的页面。
3 在页面中选取要产看的认证信息。

簡介

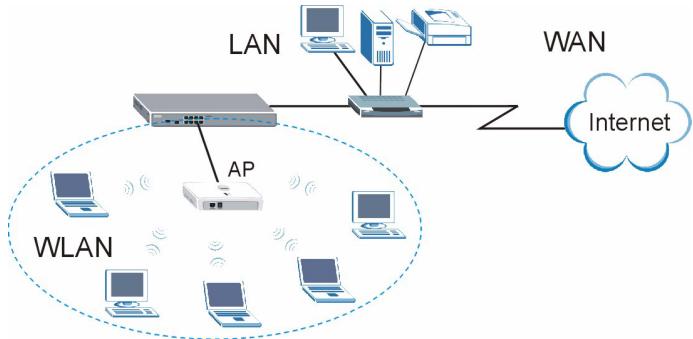

NWA-8500為一基地台，從PoE（乙太網路供電）WLAN控制器接收電源。NWA-8500並不需要電源配接器或電源線。您可用一台PoE無線交換器，將NWA-8500部署在您的無線網路中。透過NWA-8500（下圖中標示AP者），在WLAN上的無線用戶就能接取網際網路或有線網路。

本手冊將介紹如何將NWA-8500連接至WLAN控制器，以及如何將NWA-8500掛在牆上。

1 硬體連接

依照以下步驟連接NWA-8500以接取網際網路。

1 使用隨附的乙太網路線，將 ETHERNET 場連接至 PoE WLAN 控制器的 WLAN 場。在本文撰寫時，僅能將 NWA-8500 連接至 NXC-8160 機型。

1.1 LED指示燈

請注意看NWA-8500上的LED（指示燈）。

當乙太網路埠正確連接時，PWR、LAN、WLAN1及WLAN2的LED指示燈全都亮起。有流量時，LAN、WLAN1及WLAN2的LED指示燈閃爍。

?

如果LED指示燈都沒亮，請檢查連線，並檢查纜線是否損壞。確認無線開關的電源開啓。如果LED指示燈仍然沒有亮，請聯絡當地的供應商。

2硬體固定

一般而言，無線網路基地台最好的放置地點是無線網路覆蓋區域的中央。若要發揮較佳效能，請將NWA-8500安裝在高處沒有障礙物的地方。

2.1壁掛式安装

依照以下步骤將NWA-8500固定在牆面上。

參閱產品規格找出所用的螺絲釘尺寸，以及螺絲釘的間距。

1 在牆上找出一個沒有障礙物干擾的高處位置。
2 錞兩個孔給螺絲釘用。

在鑽螺絲孔時，請小心勿損傷到牆內的管線或纖線。

3 不要把螺絲釘全部旋入牆中，螺絲頭與牆面之間須留一小段大約 0.5cm 的空隙。
4 確認螺絲釘已緊密的固定在牆上。它們必須支撐住NWA-8500及連接纜線的重量。

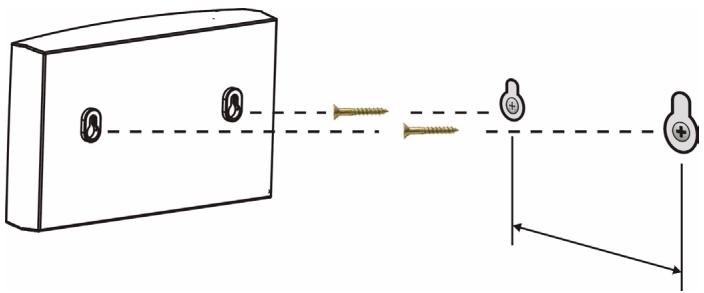

5 使NWA-8500背面的孔洞對齊牆面上的螺絲釘。將NWA-8500掛在螺絲釘上。

產品規格

尺寸	198.5 (W) x 138.5 (D) x 47.5 (H) mm
重量	400 g
連接器	一個自動協調、自動跳接 (auto MDI/MDI-X) 的 10/100 Mbps RJ-45 乙太網路埠

繁體中文

天線	內部天線支援雙波域(2.4 GHz及5 GHz)
在裝置背面上,圓孔中心(壁掛用)的間距。		140 mm
壁掛式建議的螺絲釘類型		M4 攻絲螺絲釘(參閱下圖)
作業溫度	0?C ~ 50?C
作業溼度	10% ~ 90% RH(非凝結狀態)
認可	EMC: FCC B 級、CE-EMC B 級、C-Tick B 級、VCCI B 級 安全性: CSA 國際部、CE EN60950-1

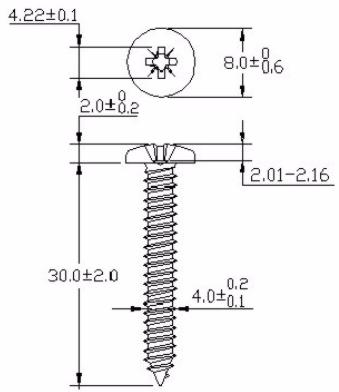

以下為M4攻絲螺絲釘及壁掛式固定用泥水柱塞的尺寸。所有的測量單位是公厘(mm)。

檢視產品檢定資訊步驟

1 到 http://www.zyxel.com.tw/ 网站。
2 在合勤科技（ZyXEL）首頁上的下拉式清單方塊中選取所要的產品，移至該產品的頁面。
3 在頁面中選取要檢視的檢定資訊。
