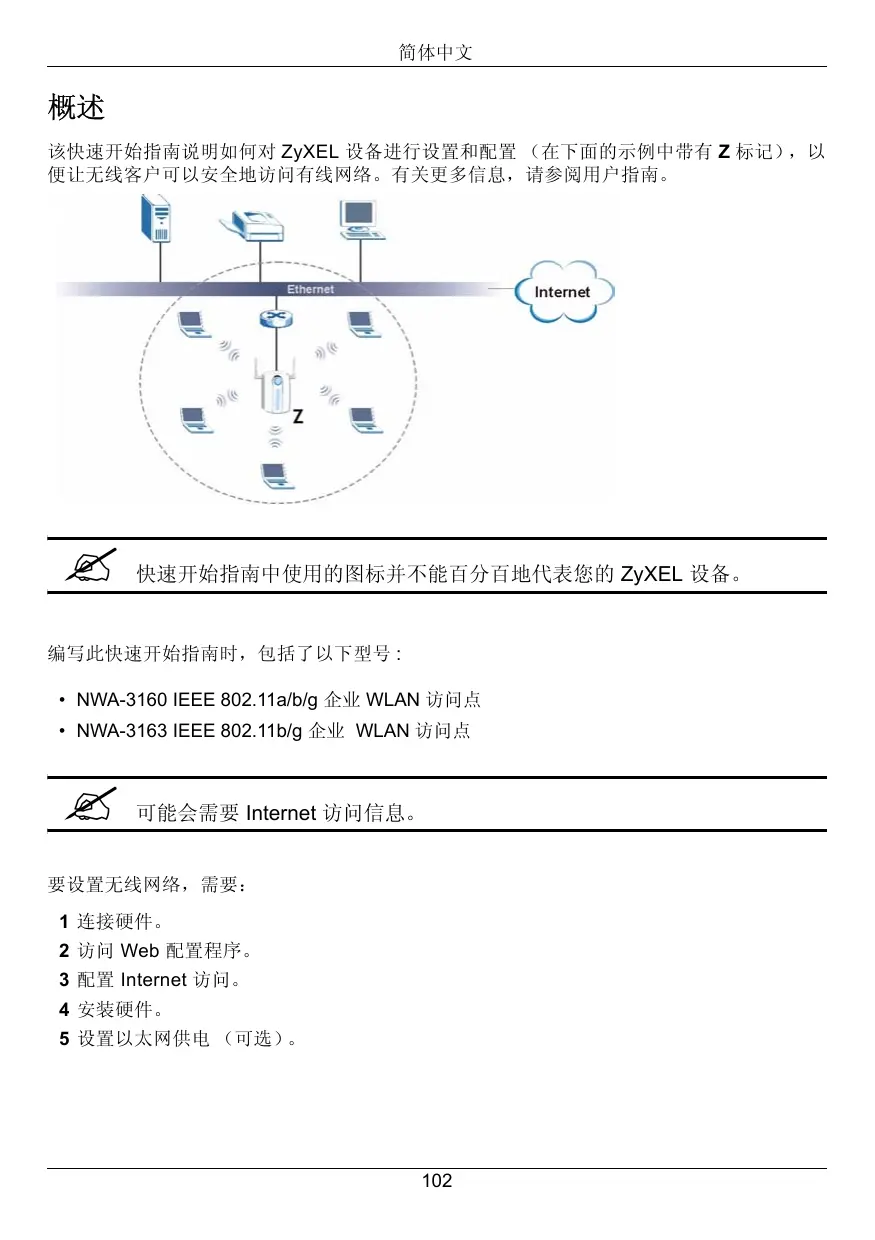

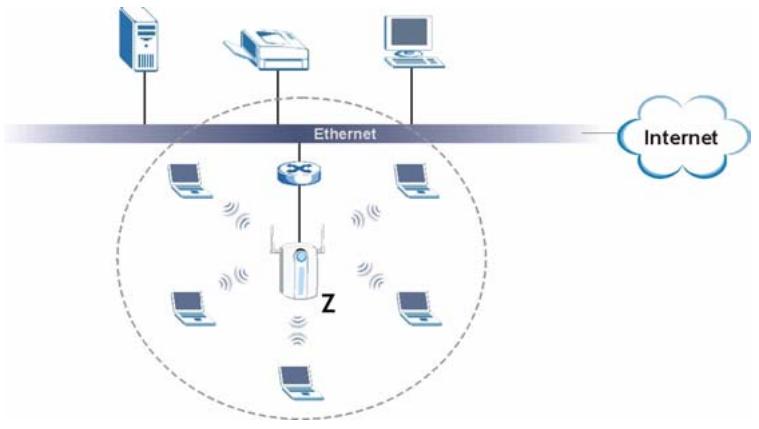

该快速开始指南说明如何对ZyXEL设备进行设置和配置（在下面的示例中带有Z标记），以便让无线客户可以安全地访问有线网络。有关更多信息，请参阅用户指南。
快速开始指南中使用的图标并不能百分百地代表您的ZyXEL设备。
编写此快速开始指南时，包括了以下型号：
- NWA-3160 IEEE 802.11a/b/g 企业 WLAN 访问点
- NWA-3163 IEEE 802.11b/g 企业 WLAN 访问点
可能会需要 Internet 访问信息。
要设置无线网络，需要：
1 连接硬件。
2 访问Web配置程序。
3 配置 Internet 访问。
4 安装硬件。
5设置以太网供电（可选）。
1 连接硬件
此《快速开始指南》内显示的图形和界面源自NWA-3160。您的设备可能会有些许不同之处。
1 使用灰色 Ethernet（以太网）电缆，将 ETHERNET 端口与一台计算机连接，进行初始配置。
2仅可使用附带的电源适配器将POWER12VDC插头连接到电源。
在完成网络访问的初始配置之后，请将ZyXEL设备的ETHERNET端口连接至以太网插座。

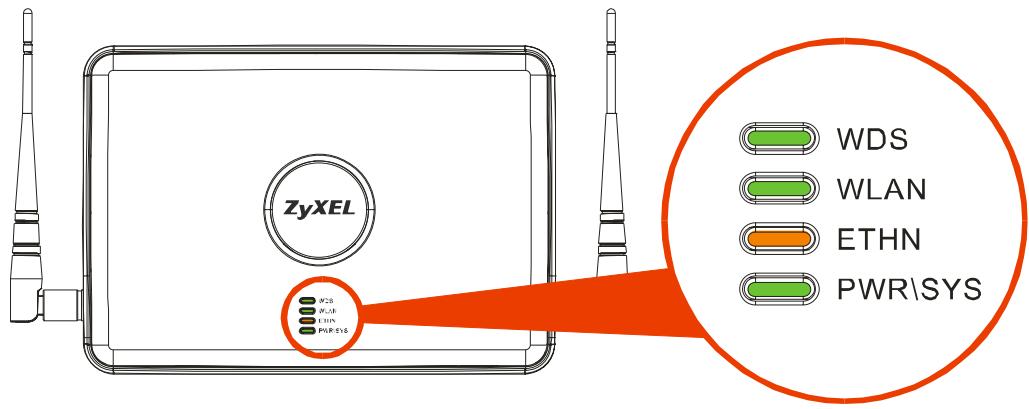

1.1指示灯
- 接通电源时，PWR/SYS指示灯呈稳定的绿色。
- 如果ETHERNET端口连接正常，则ETHN指示灯会亮起，通信时，会闪烁。如果连接速度为10Mbps，指示灯变绿，如果为100Mbps，变黄。
如果ETHN指示灯不亮，检查连接到ZyXEL设备ETHERNET端口的电缆。确定您的计算机网卡工作正常。
2 访问 Web 配置程序
请使用Internet Explorer 6.0以上版本或Netscape Navigator 7.0以上版本，并启动JavaScript和关闭弹出窗口阻止功能。
2.1 设置计算机的IP地址
更改计算机目前的IP设置之前，请先将其记下。
首先，设置计算机使用介于192.168.1.3- 192.168.1.254之间的静态IP地址，并将子网掩码设为255.255.255.0。这项操作可以确保您的计算机和ZyXEL设备设备通讯。请参阅《使用手册》，获得设置计算机IP地址的相关信息。
2.2 登录到Web配置程序
尽管也可以无线连接到ZyXEL设备，但还是强烈建议您将计算机连接到ETHERNET端口进行初始配置。
1 启动 web 浏览器。输入 192.168.1.2（ZyXEL 设备的默认 IP 地址）作为地址。
如果无法访问Web配置程序，请确保ZyXEL设备的IP地址和子网掩码与该计算机在同一IP地址范围内（参见彻竊2.1）。

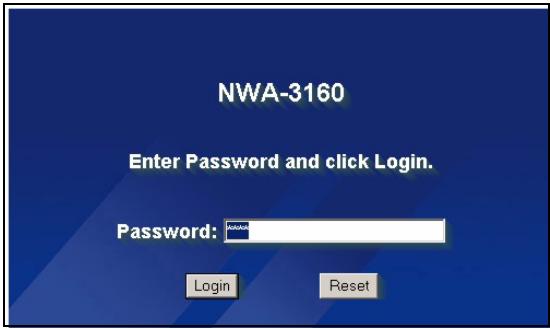

2 单击 Login（登录）（已输入默认密码 1234）。

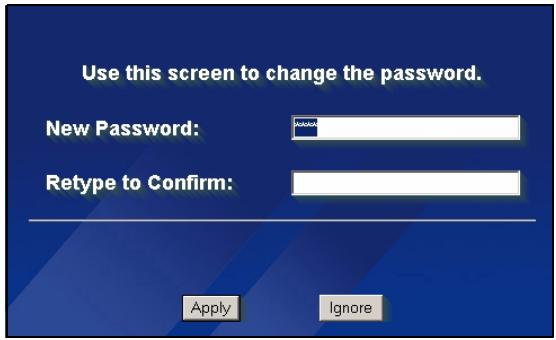

3 通过输入新密码来更改登录密码，并单击 Apply（应用）。请务必将新密码记录下来，并保存在安全位置。
如果在更改密码后忘记了密码，则需要重启ZyXEL设备。有关如何使用RESET按钮的详细信息，请参阅用户指南。

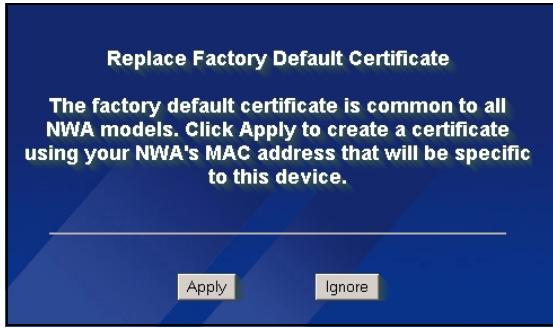

4 单击 Apply（应用）来替换用于增强安全性的出厂默认证书；如果现在不需要更换证书，可以单击 Ignore（忽略）以继续进行。
5 此时会显示 STATUS（状态）屏幕。
3 配置ZyXEL设备
3.1 配置系统设置

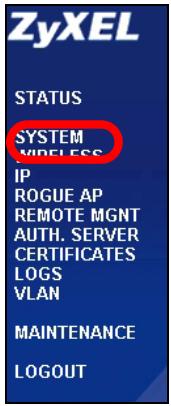

1 单击导航面板中的SYSTEM（系统）。
2 此时会出现SYSTEM（系统）>General（常规）屏幕。
System Name（系统名称）用于识别网络上的ZyXEL设备。选择一个特殊的名称，或将其保留为默认值。
Domain Name（域名）：如果ISP需要域名来进行身份认证，则请输入一个。否则，可以将其保留空白，或自动设置为任何可以显示的名称。
DNS Server(s) (DNS 服务器): 果您的 ISP 提供特定 DNS（域名系统）设置，请选择 User-Defined（用户定义），并在此处输入该设置。
3 单击 Apply（应用）。
4 配置无线设置

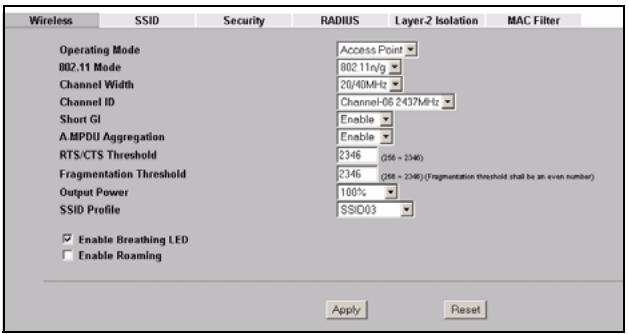

1 妻緇瑤釀卿筷等僻 WIRELESS（掺盅）〔森妥頗瓊尬獽蹈臺。并非所有型号中，所有字段均可用。
无线电台与ZyXEL设备必须使用相同的SSID、频道ID和无线通信加密设置。
WLAN Adaptor（广域网适配器）：确保已经选择WLAN1。
Operating Mode（操作模式）：确保已选中Access Point（访问点）模式。
802.11模式：选择网络欲采用的无线标准。如果您不确定选择哪一个，则选择802.11b+g
Channel ID（选择频道ID）：选择网络欲采用的无线频道。要让ZyXEL设备自动选择频道，请单击Scan（扫描）。
SSID Profile (SSID配置文件)：从下拉列表框中选择需要的SSID配置文件来配置网络访问。该示例使用的是SSID03配置文件。
2 单击 Apply（应用）以保存设置。

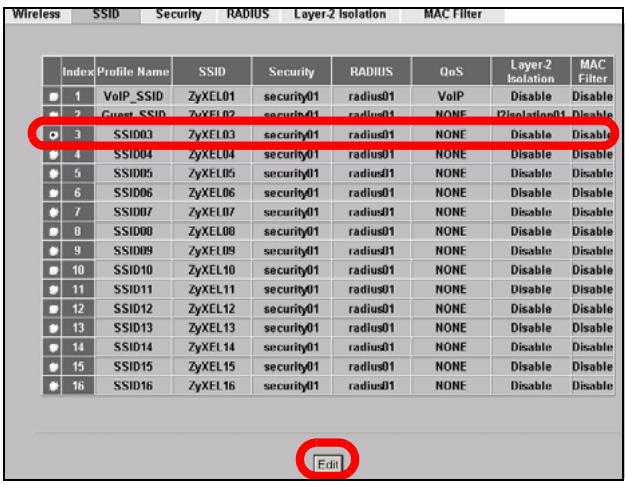

3 单击 SSID 选项卡。此时会显示下列屏幕。
确保SSID03的设置均为默认值。
默认SSID（网络的名称）为ZyXEL03，其默认Security（安全）设置是Security01。默认情况下，Layer2Isolation（第2层网络隔离）及MACFilter（MAC过滤）功能都设置为Disable（禁用）。
如果要更改SSID配置的设置，请选择SSID03并单击Edit（编辑）。

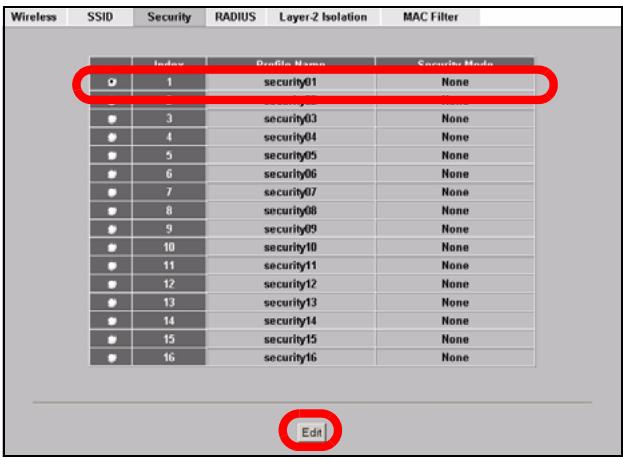

4 单击安全选项卡。请确保已选中Security01，然后单击Edit（编辑）。
5 可以在此处输入无线网络的安全设置。根据在Security Mode（安全模式）字段中所选择的安全类型的不同，填写的字段会有所差异。如果无需使用无线安全，则请选择无。
该示例使用了WPA2-PSK安全（所有无线客户均必须使用相同的预共享密钥，以便加入网络）。
确保所有无线客户端都支持您设置的安全类型。完成后，单击Apply（应用）。
果无线客户端无法与网络通讯，请确保客户端使用的无线安全设置与ZyXEL设备相同。
4.1 配置IP设置

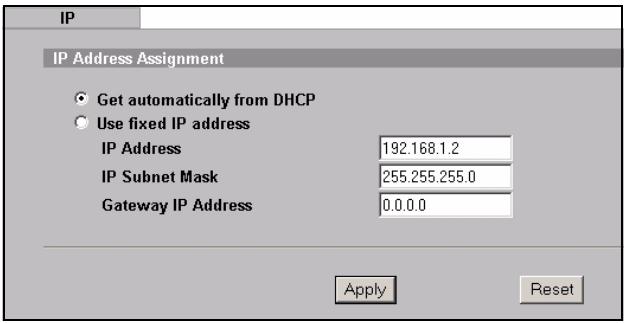

1您需要将ZyXEL设备的IP地址设置为与您的网络位于相同子网络。单击导航窗格中的IP。
如果您要让网络上的 DHCP 服务器为 ZyXEL 设备配置 IP 地址，请选择 Get automatically from DHCP（自动从 DHCP 获得）。
如果已有预定要使用的特定IP地址，请选择Use fixed IP address（使用固定IP地址），并输入该IP地址以及子网掩码和网关IP地址。
单击 Apply（应用）。ZyXEL 设备现在使用的是新 IP 设置；您无法再使用默认 IP 地址连接至 ZyXEL 设备。
果更改ZyXEL设备的IP地址，则下次使用网络配置器时必须使用新的IP地址。如果选择Get automatically from DHCP（自动从DHCP获得），请检查您的DHCP服务器，确保其配置给ZyXEL设备的IP地址。请参阅DHCP服务器的说明文件，了解详细信息。
2.1 更改了计算机IP地址，请将其恢复成原先的设置。
3 更改无线电站中的无线设置，以匹配 ZyXEL 设备中的无线设置。请参阅无线适配器的文档资料。
ZyXEL 设备现已准备就绪，可以连接至交换机或路由器。您可以立即进行此项操作，或是等安装天线挂载 ZyXEL 设备之后再进行。
如果ZyXEL设备无法与网络通讯，请确保ZyXEL设备使用的IP地址与交换机／路由器位于相同的子网络。
5 安装硬件
5.1 安装天线
1 将天线按顺时针方向拧进 ZyXEL 设备端的天线连接器。天线应垂直于地面，并彼此平行。
2 请确保将天线牢固地拧进天线连接器。
5.2 硬件安装
通常，访问点的最佳位置应为无线覆盖区域的中心。为获得更佳的性能，请将ZyXEL设备安装在不受阻碍区域的高处。
自立式
请将ZyXEL设备平放在强度足以支撑ZyXEL设备及连接线重量的平坦、水平表面（例如：桌子或架子）上。
墙面安装
请依照下列步骤将ZyXEL设备安装在墙壁上。

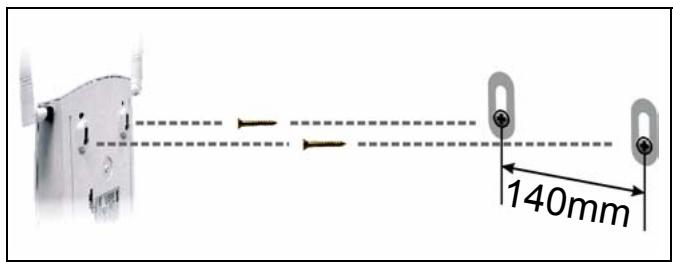

- 分别将两个螺丝钉（不包含）拧进墙壁内，间隔为 140 ~mm （参见步骤3中的图片）。
- 请使用头部宽度为 6 ~mm 8 ~mm (0.24" ~ 0.31") 的螺丝钉。请勿将螺丝钉完全拧进墙中；应在螺丝钉的头部和墙面之间保留一小段间隙。
该间隙应足够大，以便能够将螺丝钉的头部滑入螺旋槽内；连接线应在ZyXEL设备背部向下走线。
请确保将螺丝钉牢固地固定在墙壁上，且足以承受ZyXEL设备及连接线的重量。
2 布线。
在ZyXEL设备的背后，将连接线向下走线，如图所示。
或：
将连接线向上沿天花板的边缘走线。
3 将ZyXEL设备背后的孔与墙壁上的螺丝钉对齐。将ZyXEL设备悬挂在螺丝钉上。
也可使用可选的吊顶安装套件（另外出售）将NWA安装在天花板上而非墙壁上。
6设置以太网供电（可选）
以太网供电(PoE)是一种通过8针CAT5以太网线材来为ZyXEL设备提供电源的技术，无需在附近安装电源。
为以太网线材提供电源还需要一个PoE注射器（不包含）。该功能可以让您在选择ZyXEL设备的安装位置时，拥有更大的灵活性。
在下图中，Z为ZyXEL设备，A为CAT5以太网线材，B为PoE注射器，而C为电源线。
您可以通过ETHERNET端口将ZyXEL设备连接至PoE以及通过POWER12VDC端口连接至电源。进行上述操作时，若尚未中断POWER12VDC端口的连接，请勿中断ETHERNET端口的连接，否则会导致ZyXEL设备重新启动。
7 查看产品证书的步骤
1 先访问 www.zyxel.com。
2 在ZyXEL主页的下拉列表框中选择产品，以进入产品页面。
3 在该页中选择要查看的证书。
概览

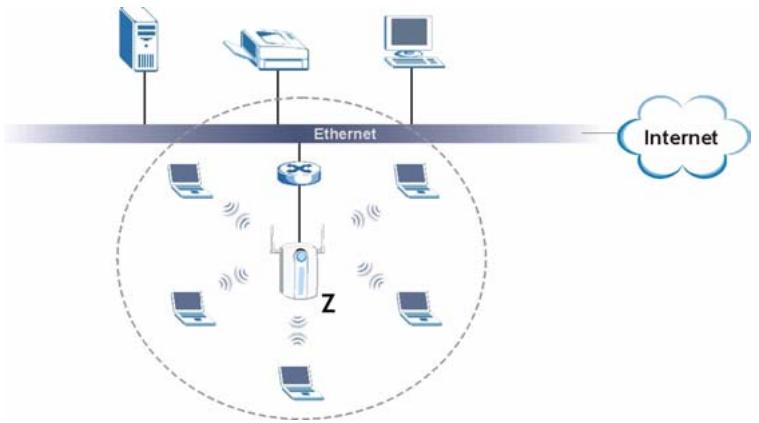

本《快速入門指引》介紹如何安裝和設定ZyXEL產品（以下範例均標示為Z），以便無線用戶端接取有線網路。請參閱《使用手冊》，取得詳細資訊。
本快速入門指引所用圖示僅供參考，不代表您所選購的ZyXEL產品實況。
本文撰寫之時，本快速入門內容涵蓋下列型號：
- NWA-3160 IEEE 802.11a/b/g 商用廣域網路基地台
- NWA-3163 IEEE 802.11b/g 商用廣域網路基地台
您可能需要相關網際網路接取資訊。
若要設定無線網路，您需要：
1連接硬體。
2使用網頁設定介面。
3 設定網際網路接取。
4 安裝硬體
5 設定乙太網路供電（選擇性）。
1連接硬體
本《快速入門指引》所用圖例與畫面均來自NWA-3160，可能與您的裝置稍有不同。

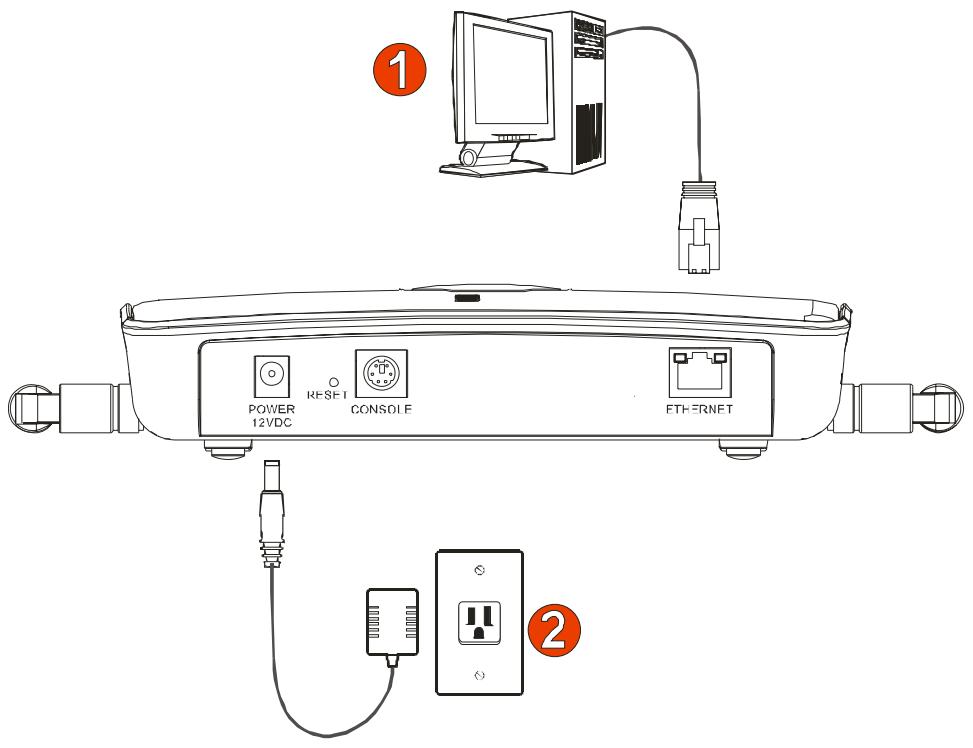

1使用灰色的乙太網路線，將ETHERNET埠連接至電腦以進行初始設定。
2使用隨附的電源轉接器（勿使用其他電源轉接器），將POWER12VDC插槽連接到電源。
完成初步設定後，再將ZyXEL產品的ETHERNET埠連接到可以接取網路的乙太網路插孔。
1.1 LED 指示燈
·連接電源時，PWR/SYSLED指示燈會持續亮綠燈。
- 如果已經正確連接 ETHERNET 場，ETHN LED 指示燈會亮起，指示燈閃爍則代表正在傳輸或接收資料。如果連線速率是 10Mbps，該 LED 亮綠燈；如果連線速率是 100Mbps，則改亮黃燈
如果 ETHN LED 沒有亮燈，請檢查連至 ZyXEL 產品上 ETHERNET 場的電纜。確認電腦網路卡運作正常。
2 使用網頁設定介面
請使用 Internet Explorer 6.0 以上版本或 Netscape Navigator 7.0 以上版本，並啟動 JavaScript 和關閉彈出視窗封鎖功能。
2.1 設定電腦的 IP 位址
變更電腦目前的 IP 設定之前，請先將其記下。
首先，設定電腦使用介於192.168.1.3- 192.168.1.254之間的靜態IP位址，並將子網路遮罩設為255.255.255.0。這項作業可以確保您的電腦能和ZyXEL產品裝置通訊。請參閱《使用手冊》，取得設定電腦IP位址的相關資訊。
2.2登入至網路設定介面
即使已能無線連接至ZyXEL產品，但仍建議在初步設定中先將電腦連接到ETHERNET墜。
1 創動您的網頁瀏覽器輸入位址 192.168.1.2（ZyXEL產品的預設IP 位址）。
如果無法使用網路設定介面，請確認ZyXEL產品與電腦的IP位址及子網路遮罩位於相同IP位址範圍之内（請參閱章節2.1）。

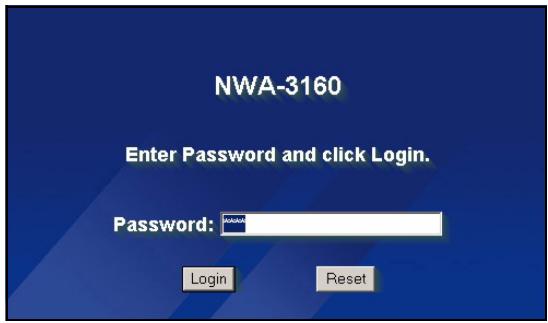

2 按一下 Login（登入）（預設密碼 1234 已經輸入）。

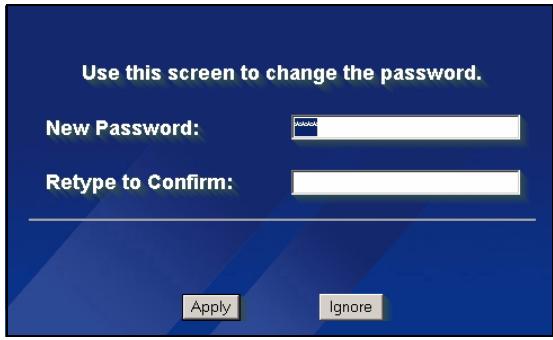

3變更登入密碼，只要輸入新密碼再按一下Apply（套用）即可。務必將新密碼記下並保存在安全之處。
如果變更密碼之後卻忘記新密碼，就需要重新設定ZyXEL產品。請參閱《使用手冊》，了解如何使用RESET（重設）按鈕。

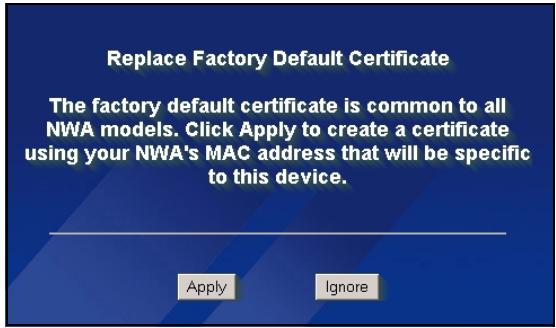

4 按一下 Apply（套用）取代原廠預設檢定資訊以加強安全措施，如果您不想變更目前的檢定資訊，按一下 Ignore（忽略）繼續進行下一步驅。

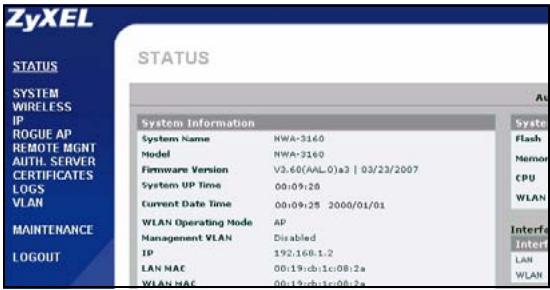

5出現 STATUS（狀態）畫面。
3 設定ZyXEL產品
3.1 設定系統設定
1 在導覽面板中按一下 SYSTEM（系統）。

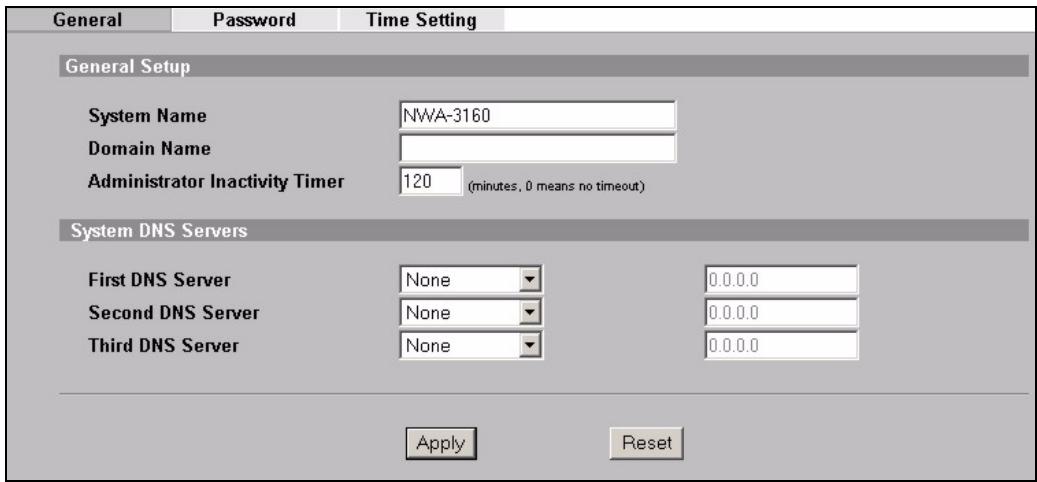

2出現SYSTEM > General（系統 > 一般）畫面。
System Name（系統名稱）用以在網路上辨識ZyXEL產品。選擇一個獨特名稱，或保留預設名稱。
Domain Name（網域名稱）：如果 ISP 要求輸入網域名稱以進行認證，請依要求輸入，否則，您可以將此欄位保留為空白或設定成系統自動顯示的任何名稱。
DNS Server(s)（DNS伺服器）：如果您的ISP有提供特定DNS（網域名稱系統）設定，請選取User-Defined（使用者定義），並在此處輸入該設定。
3 按一下 Apply（套用）。
設定無線設定

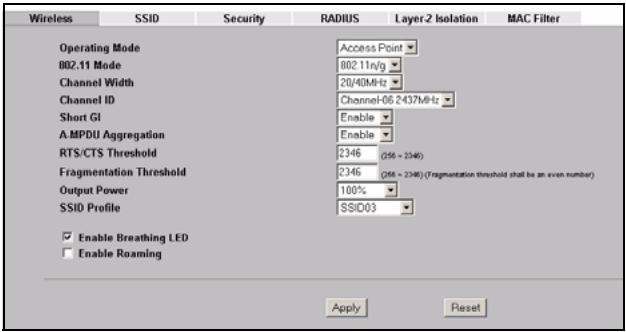

1 在導覽面板中按一下
WIRELESS（無線網路）。出現以下畫面。欄位顯示會隨機型變動，不一定出現所有欄位。
無線用戶端與ZyXEL產品必須使用相同的SSID、頻道ID及加密設定，才能進行無線通訊。
WLAN Adaptor（廣域網路配接器）：確定已經選取WLAN1。
Operating Mode（作業模式）：確定已經選取 Access Point（基地台）模式。
802.11 Mode (802.11 模式)：選取您希望網路使用的無線標準。若不確定如何選擇，請選取 802.11b+g。
Channel ID（選擇頻道ID）：選取您希望網路使用的無線頻道。若要讓ZyXEL產品自動選取頻道，按一下Scan（掃瞄）。
SSID Profile (SSID 設定組合)：從下拉式清單方塊選取接取網路所要使用的 SSID 設定組合。本範例使用 SSID03 設定組合。
2 按一下 Apply（套用）儲存您的設定。

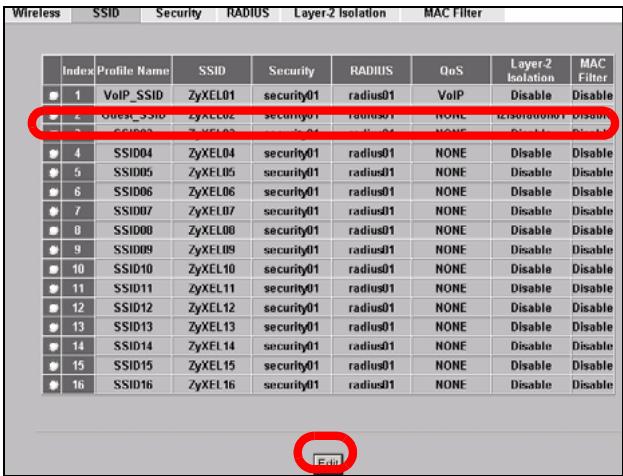

3 按一下 SSID 標籤。出現以下畫面。
確定SSID03的設定皆為預設值。
預設SSID（網路的名稱）為ZyXEL03，其預設Security（安全）設定是Security01。根據預設，Layer2 Isolation（第2層網路隔離）及MAC Filter（MAC過濾）功能都設定為Disable（停用）。
如果要變更SSID設定組合的設定，請選取SSID03並按一下Edit（編輯）。

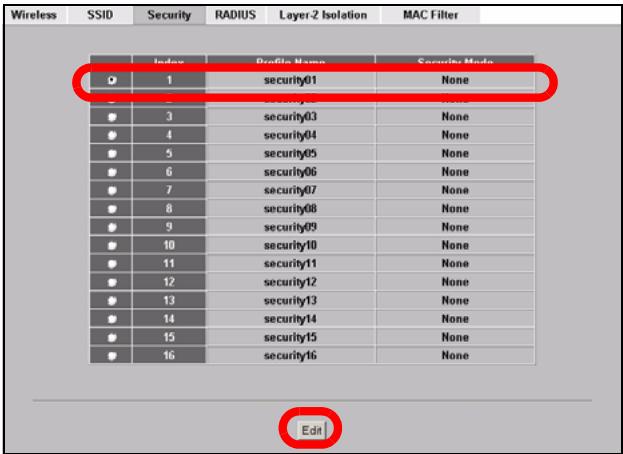

4 按一下 Security（安全）標籤。確定已經選取
Security01，然後按一下 Edit（編輯）。

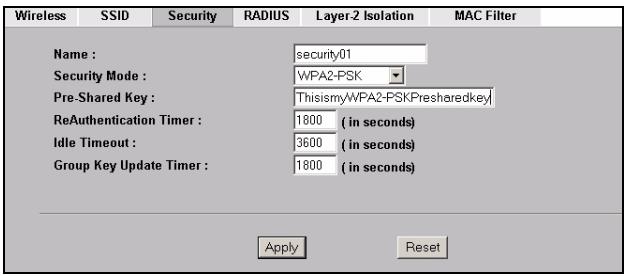

5 您可以在此輸入無線網路的安全設定。系統會根據您在
Security Mode（安全模式）欄位選取的安全措施，變更要填入的欄位。如果您不想使用無線安全措施，請選取 None（無）。
本範例使用WPA2-PSK安全措施，在此安全措施下，所有無線用戶端必須使用相同的預先共用金鑰加入網路。
確定所有無線用戶端都支援您設定的安全類型。作業完成之後，按一下 Apply（套用）。
如果無線用戶端無法與網路通訊，請確定用戶端使用的無線安全設定與ZyXEL產品相同。
3.2 設定 IP 設定
1 您需要將ZyXEL產品的IP位址設定為與您的網路位在相同子網路。按一下導覽面板中的IP。
如果您要讓網路上的 DHCP 伺服器為 ZyXEL 產品配置 IP 位址，請選取 Get automatically from DHCP（自動從 DHCP 取得）。
如果已有預定要使用的特定 IP 位址，請選取 Use fixed IP address（使用固定 IP 位址）並輸入該 IP 位址以及子網路遮罩和闊道 IP 位址。
按一下Apply（套用）。
ZyXEL 產品現在使用的是新 IP
設定；您無法再使用預設IP位址連接至ZyXEL產品。
如果變更ZyXEL產品的IP位址，則下次使用網頁設定介面時必須使用新的IP位址。如果選取Get automatically from DHCP（自動從DHCP取得），請檢查您的DHCP伺服器，確定其配置給ZyXEL產品的IP位址。請參閱DHCP伺服器的說明文件，取得詳細資訊。
2 如果您在 章節 2.1 變更了電腦 IP 位址，請將其恢復成原先設定。
3變更無線站台的無線參數設定，使之與ZyXEL產品的無線參數設定相符。請參閱無線網路配接器的使用說明。
ZyXEL 產品現已準備就緒，可以連接至交換器或路由器。您可以立即進行此項作業，或是等安裝天線掛載 ZyXEL 產品之後再進行。
如果ZyXEL產品無法與網路通訊，請確定ZyXEL產品使用的IP位址與交換器／路由器位於相同的子網路。
4 安裝硬體
4.1 安裝天線
依照以下步驟連接隨附的天線。
1 將天線連接器固定在 ZyXEL 產品兩側。
2 將天線順時鐘旋入天線連接器。兩側天線應相互平行並與地面垂直。
確認天線已確實旋入天線連接器。
4.2 硬體安裝
一般而言，無線網路基地台最好的放置地點是無線網路覆蓋區域的中央。若要使ZyXEL產品發揮較佳效能，請將它安裝在高處沒有障礙物的地方。
直立式安装
將ZyXEL產品放置在平坦的水平表面（桌面或架上），此表面必須能夠支撐ZyXEL產品和連接纜線的全部重量。
壁掛式安裝
依照以下步驟將ZyXEL產品固定在牆面上。
1 在牆上找出一個沒有障礙物干擾的高處位置。

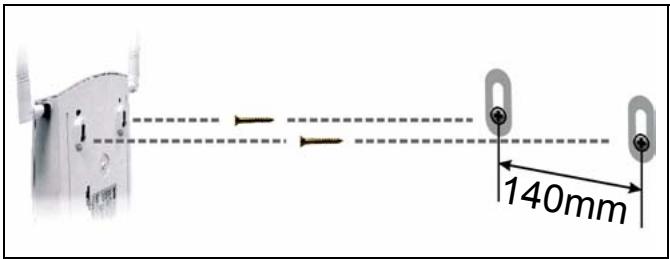

2 在該位置鎖上兩支螺絲釘（非隨附），兩者距離須相隔 140 ~mm 。您可以利用本手冊最後面的圖示正確標出螺絲鑰孔的位置。請使用螺絲頭直徑在 6 ~mm 8 ~mm （ 0.24" 0.31" ）之間的螺絲釘。不要把螺絲釘全部旋入牆中，螺絲頭與牆面之間須留一小段空隙，此空隙必須足以讓螺絲頭放進螺絲槽，並讓連接纜線可從 ZyXEL 產品背面拉出。
確認螺絲釘已確實固定在牆上，可支撐ZyXEL產品和連接纖線的全部重量。
3 調整纖線。
將連接線從ZyXEL產品背面拉出，如下圖所示。
或：
將連接纖線往上拉沿著天花板邊緣繞行。
4 使 ZyXEL 產品背面的孔洞對齊牆面上的螺絲釘。將ZyXEL 產品掛在螺絲釘上。
如果不安裝在牆面上，您也可以使用選配的天花板吊裝套件（獨立販售），將NWA安裝在天花板上。
5 乙太網路供電 (PoE)
乙太網路供電（Power over Ethernet，PoE）功能可透過一條8接腳的CAT5型乙太網路線供電給ZyXEL產品，即使附近沒有電源也不會影響ZyXEL產品的安裝。
除此之外，還需要電器或PoE裝置（B）（非隨附）乙太網路線（A）才可供應電源(C)。這項功能大幅提高了ZyXEL產品(Z）安裝位置的變動彈性。
您可以透過 ETHERNET 場將 ZyXEL 產品連接至 PoE 以及透過 POWER 12VDC 場連接至電源。進行上述作業時，若尚未中斷 POWER 12VDC 場的連接，則勿中斷 ETHERNET 場的連接，否則會導致 ZyXEL 產品重新開機。
6 如何查看產品認證資料
1 前往 www.zyxel.com。
2 在ZyXEL首頁的下拉式清單方塊選取您的產品，進入該產品的網頁。
3在此頁選取您想查看的認證資料。
