BEDIENUNGSANLEITUNG NWA-3160 ZYXEL

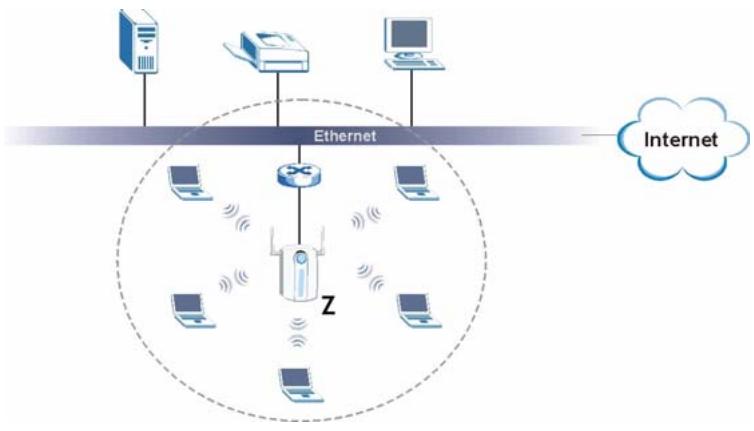

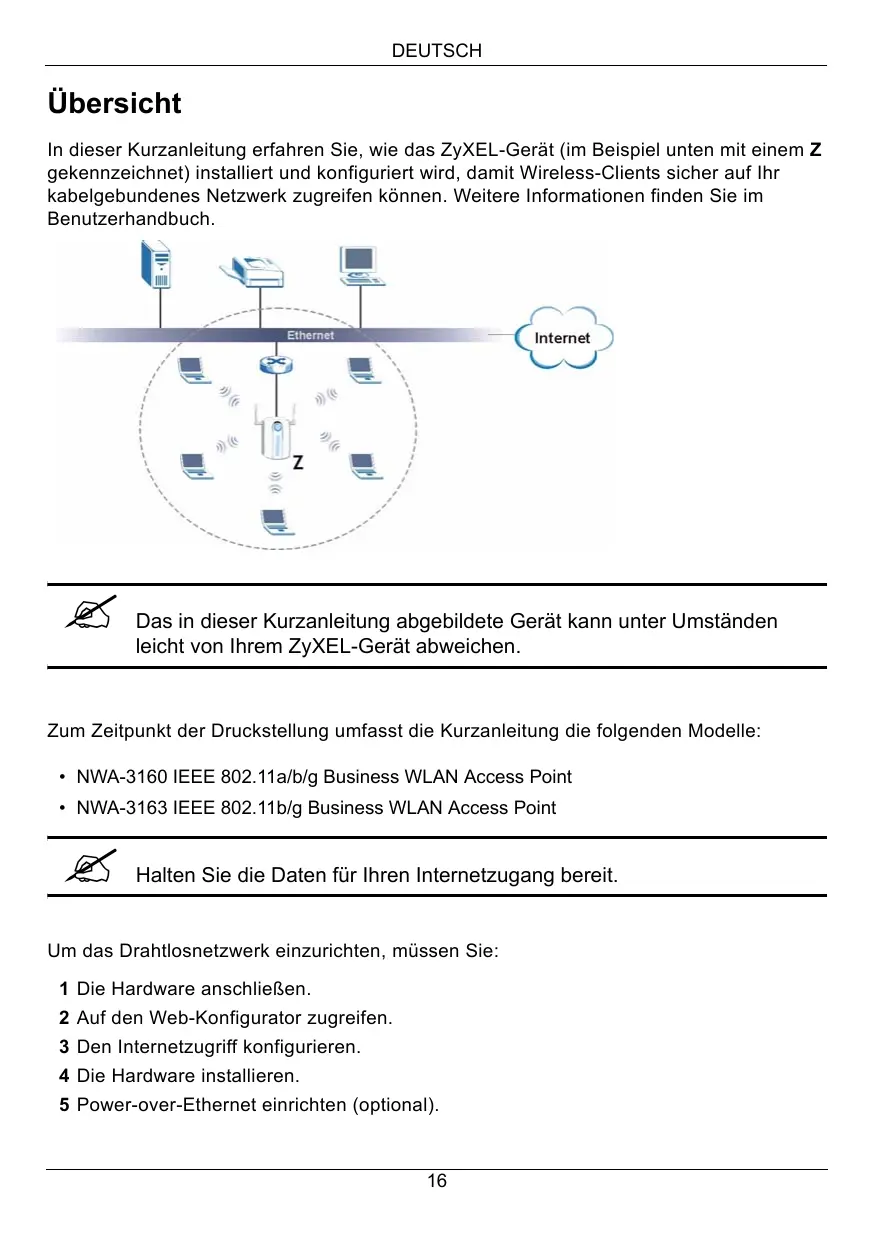

In dieser Kurzanleitung erfahren Sie, wie das ZyXEL-Gerät (im Beispiel unten mit einem Z gekennzeichnet) installiert und konfiguriert wird, damit Wireless-Clients sicher auf Ihr kabelgebundenes Netzwerk zugreifen kônnen. Weitere Informationen finden Sie im Benutzerhandbuch.

Æ Das in dieser Kurzanleitung abgebildete Gerät kann unter Umständen leicht von Ihrem ZyXEL-Gerät abweichen.

Zum Zeitpunkt der Druckstellung umfasst die Kurzanleitung die folgenden Modelle:

+ NWA-3160 IEEE 802.11a/b/g Business WLAN Access Point + NWA-3163 IEEE 802.11b/g Business WLAN Access Point

Æ Halten Sie die Daten für Ihren Internetzugang bereit.

Um das Drahtlosnetzwerk einzurichten, müssen Sie:

1 Die Hardware anschlieRen.

2 Auf den Web-Konfigurator zugreifen.

3 Den Internetzugriff konfigurieren.

4 Die Hardware installieren.

1 AnschlieRen der Hardware

Æ Das in dieser Kurzanleitung abgebildete Gerät ist der NWA-3160. Die Bildschirmdarstellungen sind ebenfalls von diesem Gerät entlehnt. Ihr Gerät kann von diesen Abbildungen leicht abweichen.

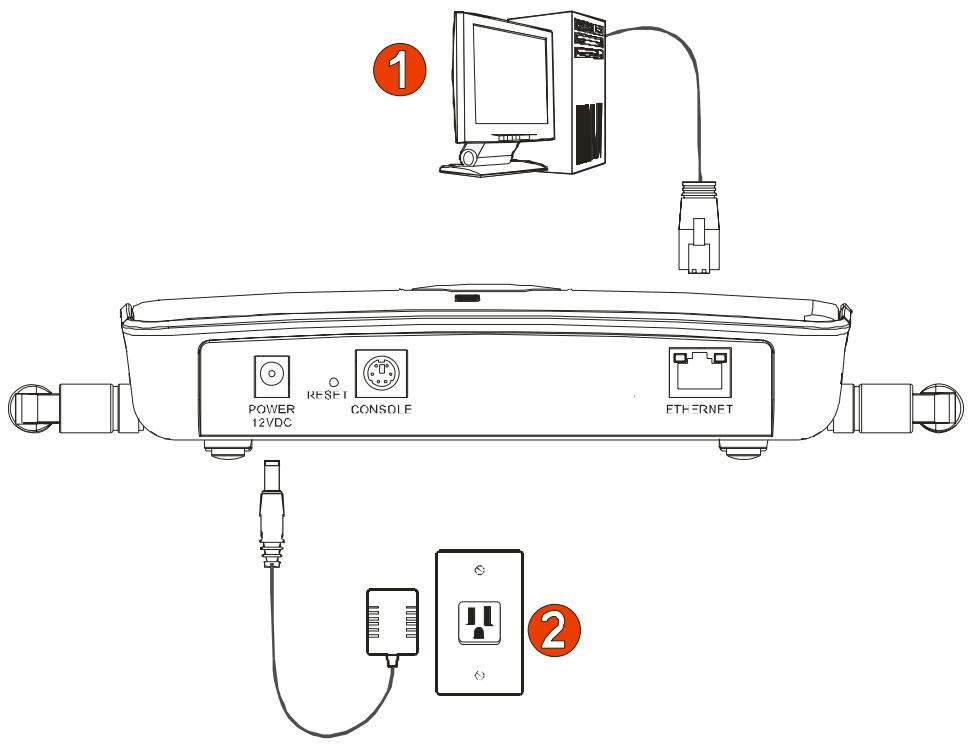

1 Verbinden Sie für die Erstkonfiguration den ETHERNET-Anschluss mit dem grauen Ethernet-Kabel mit dem Computer.

2 Verbinden Sie die 12VDC-Netzanschlussbuchse POWER des Geräts mit dem mitgelieferten Netzadapter mit dem Stromnetz.

Æ Nachdem Sie die Erstkonfiguration durchgeführt haben, verbinden Sie den ETHERNET-Anschluss des ZyXEL-Geräts mit einem Ethernetanschluss mit Netzwerkverbindung.

WDS WLAN ETHN PWRI\SYS

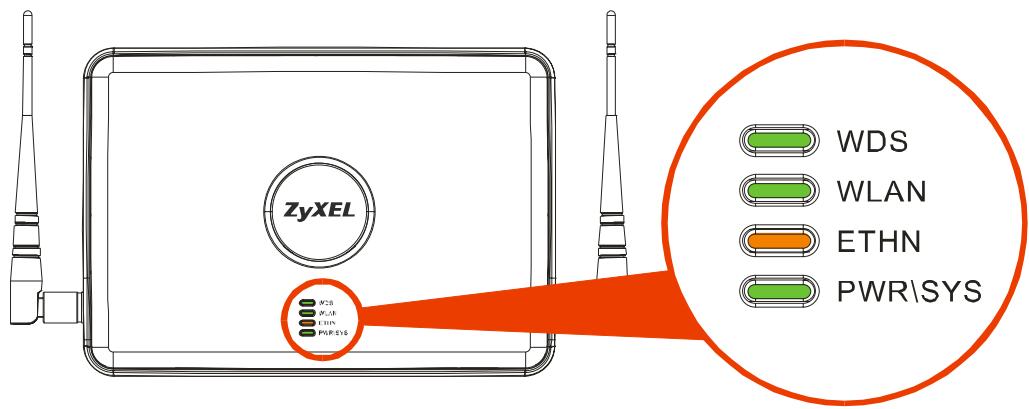

+ Die LED-Anzeigen PWR/SYS und LED beginnen grün zu leuchten, sobald das Gerät mit Strom versorgt wird.

+ Die LED-Anzeige ETHN beginnt zu leuchten, wenn der ETHERNET-Anschluss richtig angeschlossen ist, und sie blinkt, wenn Daten übertragen werden. Die LED-Anzeige leuchtet bei einer 10-Mbps-Verbindung grün und bei einer 100-Mbps-Verbindung gelb.

? Wenn die ETHN-LED nicht leuchtet, prüfen Sie die Kabelverbindung am ETHERNET-Port des ZyXEL-Geräts. Stellen Sie sicher, dass die Netzwerkkarte des Computers installiert ist und einwandfrei funktioniert.

2 Zugreifen auf den Web-Konfigurator

Æ Verwenden Sie den Internet Explorer 6.0 oder den Netscape Navigator 7.0 und neuere Versionen davon mit aktiviertem JavaScript und aktivierter Pop- up-Funktion.

2.1 Einrichten der IP-Adresse des Computers

Æ Notieren Sie sich die aktuellen IP-Einstellungen des Computers, bevor Sie sie ändern.

Richten Sie den Computer zunächst so ein, dass er eine statische Adresse im Bereich 192.168.1.3 bis 192.168.1.254 mit der Subnetz-Maske 255.255.255.0 verwendet. Nur auf diese Weise kann Ihr Computer mit dem ZyXEL-Gerät kommunizieren. Informationen zum Einrichten der IP-Adresse des Computers finden Sie im Benutzerhandbuch.

2.2 Anmelden beim Web-Konfigurator

Æ Auch wenn Sie eine drahtlose Verbindung zum ZyXEL-Gerät herstellen kônnen, wird empfohlen, das Gerät für die Erstkonfiguration über den ETHERNET-Anschluss an den Computer anzuschlieRen.

Starten Sie Ihren Webbrowser. Geben Sie als Adresse 192.168.1.2 (die Standard-IP-Adresse des Address | tp://192.168.1.2 El ZyXEL-Geräts) ein.

. Wenn Sie nicht auf den Web-Konfigurator zugreifen kônnen, prüfen Sie, ob die IP-Adressen und Subnetz-Masken des ZyXEL-Geräts und des Computers im selben IP-Adressbereich liegen (siehe Abschnitt 2.1).

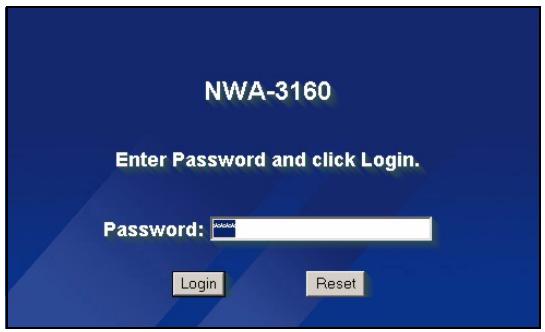

2 Klicken Sie auf Login (Anmelden) (das Standardkennwort 1234 ist

bereits vorgegeben). NWA-3160

Enter Password and click Login.

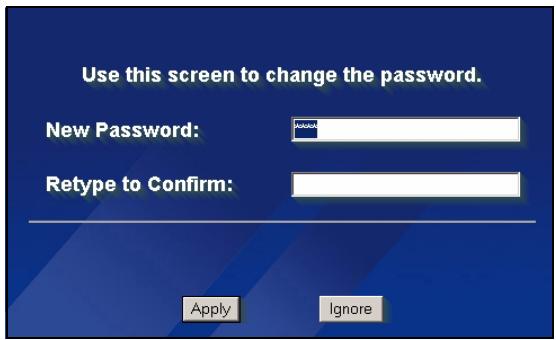

3 Ândern Sie das Kennwort, indem Sie ein neues Kennwort eingeben und auf Apply (Übernehmen) klicken. Use this screen to change the password. Notieren Sie sich das neue Kennwort und bewahren Sie die Notiz an New Password: = _| einem sicheren Ort auf.

Retype to Confirm: |

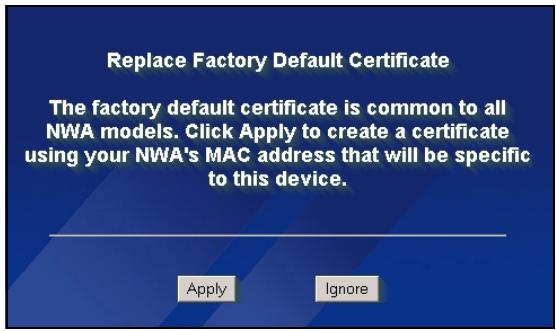

4 Klicken Sie auf Apply (Übernehmen), um das werkseitig PROC CCUT ENT eingerichtete Standardzertifikat für RARE RARE ARTAUR GRRATIEAER zusätzliche Sicherheit zu ersetzen.

The factory default certificate is common to all

Sie kônnen jedoch auch auf ignore NWA models. Click Apply to create a certificate ORNE CE EE ZCTTERE usins your NWA's MAC address that will be specific : see =: to this device.

jetzt nicht ändern môchten.

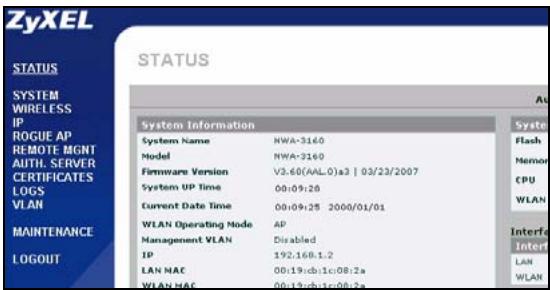

5 Das STATUS-Fenster erscheint. ZyXEL

3 Konfigurieren des ZyXEL-Geräts

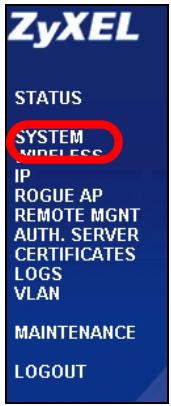

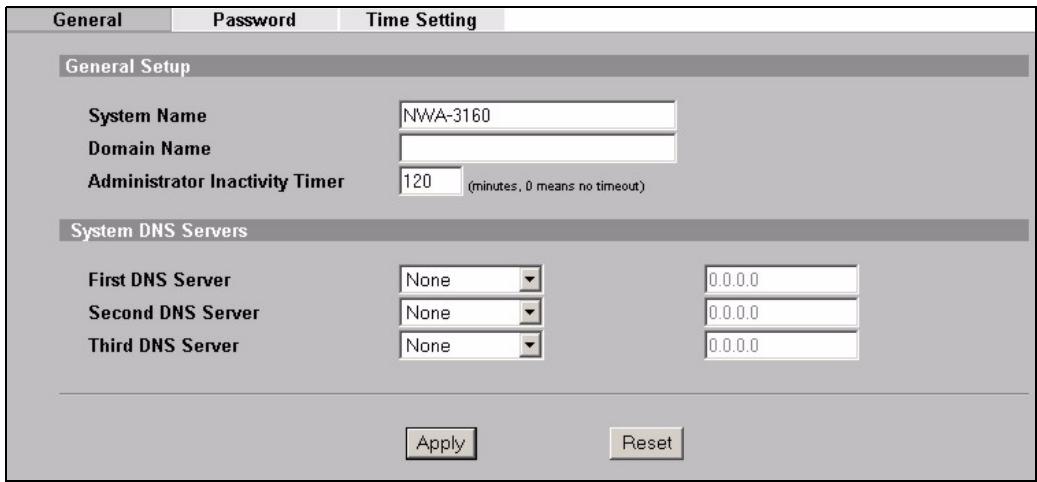

3.1 Konfigurieren der Systemeinstellungen 1 Klicken Sie in der Navigationsleiste auf SYSTEM (System).

Der System Name (Systemname) identifiziert das ZyXEL-Gerät in Inrem Netzwerk. Wählen Sie einen Namen oder belassen Sie diesen als Standard.

Domain Name (Domainname): Geben Sie einen Domainnamen ein, wenn Ihr Internetdienstanbieter diesen für die Authentifizierung benôûtigt. Sie kônnen dieses Feld auch frei lassen oder den Eintrag belassen, der automatisch angezeigt wurde.

DNS Server(s) (DNS-Server): Wenn lhnen Ihr Internetdienstanbieter bestimmte DNS- Einstellungen (Domain Name System) vorgegeben hat, wählen Sie die Option User- Defined (Benutzerdefiniert), und geben Sie sie hier ein.

3 Klicken Sie auf Apply (Übernehmen).

Konfigurieren der Drahtloseinstellungen

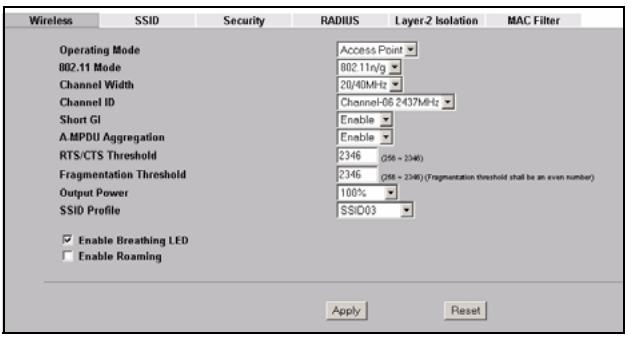

1 Klicken Sie in der Navigationsleiste auf WIRELESS (Drahtlos). Das folgende Fenster erscheint. Nicht bei allen Modellen sind alle Felder verfügbar.

Sec RAS Loyer motos MAC Fi

LE on 0 mean mat em ne) fs 2] E enbie roninte0 F° EnabeRoumiag LE) Ex

Æ Die Drahtlosstationen und das ZyXEL-Gerät müssen für die Drahtloskommunikation dieselbe SSID, dieselbe Kanal-ID und dieselben Verschlüsselungseinstellungen verwenden.

WLAN Adaptor (WLAN-Adapter): Wählen Sie die Option WLAN1.

Operating Mode (Betriebsmodus): Wählen Sie als Betriebsmodus die Option Access Point.

802.11 Mode (802.11-Modus): Legen Sie den Drahtlosstandard fest, mit dem das Netzwerk arbeiten soll. Wenn Sie unsicher sind, wählen Sie 802.11b+g.

Channel ID (Kanal-ID wählen): Wählen Sie den Drahtloskanal, den Ihr Netzwerk verwenden soll. Damit das ZyXEL-Gerät automatisch einen Kanal wählt, klicken Sie auf Scan (Suchlauf).

SSID Profile (SSID-Profil): Wählen Sie aus dem Listenfeld das SSID-Profil aus, das Sie für Ihren Netzwerkzugriff konfigurieren môchten. In diesem Beispiel wird das Profil SSIDO3 eingerichtet.

2 Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern.

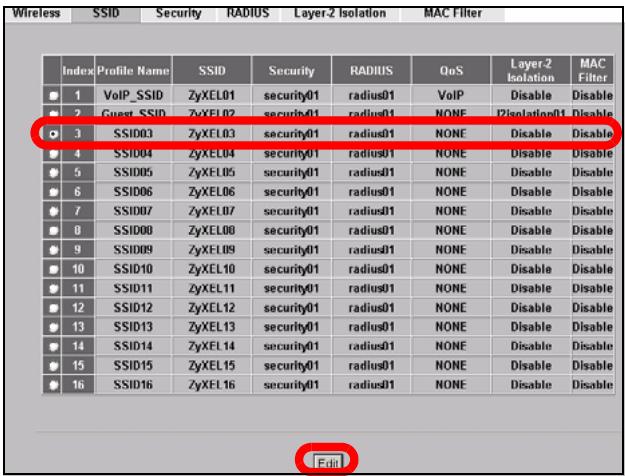

3 Klicken Sie auf die Registerkarte SSID. Das folgende Fenster erscheint. Wählen Sie bei SSIDO3 die Standardeinstellungen.

Die Standard-SSID (der Name des Netzwerks) ist ZyXELO3, die Standardeinstellung bei Security (Sicherheit) ist Security01 (SicherheitO1). Layer 2 Isolation (Layer-2- Isolierung) und MAC Filter sind standardmäkig auf Disable (Deaktivieren) eingestelit. Wenn Sie die Einstellungen des SSID-Profils ändern môchten, wählen Sie SSIDO3, und klicken Sie auf Edit (Bearbeiten).

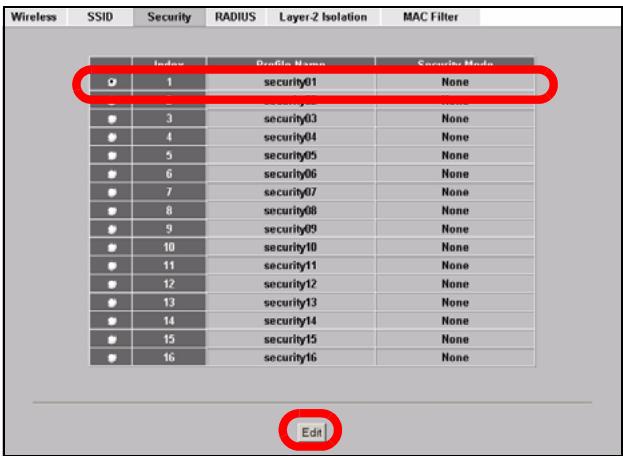

4 Klicken Sie auf die Registerkarte Security (Sicherheit). Wählen Sie die Option Security01, und klicken Sie auf Edit (Bearbeiten).

A LCL HACTIRET SSD DST MOTS Lorna

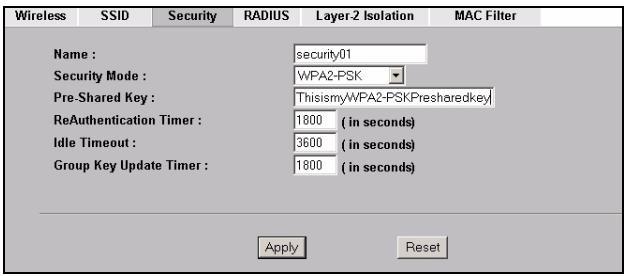

5 Hier kônnen Sie die Wieles SSD MSG ADS Layer olaton MAC Fer Sicherheitseinstellungen für Fm | Ihr Drahtlosnetzwerk CEE |

eingeben. Je nachdem, MMsemywPaE-PSFrechered

welchen Sicherheitstyp Sie im Feld Security Mode (Sicherheitsmodus) wählen, werden andere Felder angezeigt. Wählen Sie None (res | (Keine), wenn Sie keinen

Sicherheitsmodus verwenden

In diesem Beispiel wird der Sicherheitsmodus WPA2-PSK verwendet. Damit die Wireless- Clients auf das Netzwerk zugreifen kônnen, müssen sie denselben PSK-Schlüssel verwenden.

Stellen Sie sicher, dass alle Wireless-Clients den gewählten Sicherheitstyp unterstützen. Klicken Sie abschlieRend auf Apply (Übernehmen).

6 Klicken Sie in der IP Navigationsleiste auf IP.

Wenn Sie eine IP-Adresse

IP Aderess Assignment

F Get autematically frem DHCP.

haben, wählen Sie die Option TTIPAES Use fixed IP address (Feste 1P Aduress faz 15812 IP-Adresse verwenden) und IP Subnet Mask feS5 255.255.0 geben Sie sie zusammen mit Gateway IP Address Dao

der Subnetz-Maske und der Gateway-IP-Adresse ein. Anderenfalls wählen Sie Get automatically from DHCP (Automatisch vom DHCP laden). Klicken Sie auf Apply (Übernehmen).

. Wenn die Wireless-Clients nicht mit dem Netzwerk kommunizieren

kônnen, stellen Sie sicher, dass die Clients und das ZyXEL-Gerät dieselben Sicherheitseinstellungen verwenden.

3.2 Konfigurieren der IP-Einstellungen

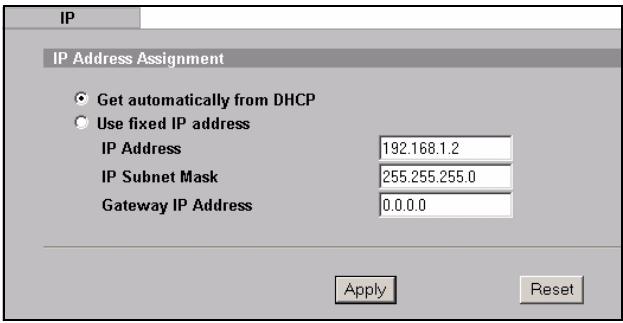

1 Wählen Sie die IP-Adresse des ZyXEL-Geräts so, dass sie im selben Subnetz liegt wie das Netzwerk. Klicken Sie in der Navigationsleiste auf IP. Wenn Sie môchten, dass ein DHCP-Server des Netzwerks dem ZyXEL-Gerät eine IP- Adresse zuweist, wählen Sie Get automatically from DHCP (Automatisch vom DHCP beziehen).

Wenn Sie eine bestimmte IP- Adresse haben, wählen Sie die Option Use fixed IP address (Feste IP-Adresse verwenden) und geben Sie sie zusammen mit der Subnetz-Maske und der Gateway-IP-Adresse ein.

Klicken Sie auf Apply (Übernehmen). Das ZyXEL- Gerät verwendet nun die neuen IP-Einstellungen. Es ist nicht mehr môglich, mit dem ZyXEL- Gerät eine Verbindung mit der Standard-IP-Adresse herzustellen.

IP L IP Adeross Assignment

DEUTSCH ES Wenn Sie die IP-Adresse des ZyXEL-Geräts ändern, müssen Sie beim nächsten Zugriff auf den Web-Konfigurator die neue IP-Adresse verwenden. Wenn Sie Get automatically from DHCP (Automatisch vom DHCP beziehen) wählen, müssen Sie beim DHCP-Server nachsehen, welche IP-Adresse er dem ZyXEL-Gerät zuweist. Weitere Informationen dazu finden Sie in der Dokumentation des DHCP-Servers.

2 Wenn Sie bei Abschnitt 2.1 die IP-Adresse des Computers geändert haben, werden die ursprünglichen Einstellungen wiederhergestellt.

3 Ândern Sie die Drahtlosparameter der Drahtlosstationen, damit diese mit denen des ZyXEL-Geräts übereinstimmen. Lesen Sie dazu die Dokumentation des Drahtlosadapters.

Das ZyXEL-Gerät kann jetzt eine Verbindung zu Ihrem Switch oder Router herstellen. Das kônnen Sie bereits jetzt tun oder wenn Sie die Antennen angebracht und das ZyXEL-Gerät installiert haben.

. Wenn das ZyXEL-Gerät nicht mit dem Netzwerk kommunizieren kann, stellen Sie sicher, dass das ZyXEL-Gerät eine IP-Adresse verwendet, die sich im selben Subnetz wie der Switch/Router befindet.

4 Installieren der Hardware

4.1 AnschlieRen der Antennen

Führen Sie die nachfolgend beschriebenen Schritte aus, um die mitgelieferten Antennen anzuschlieRen.

1 Die Antennenanschlüsse befinden sich an beiden Seiten des ZyXEL-Geräts.

2 Schrauben Sie die Antennen im Uhrzeigersinn in die Antennenanschlüsse. Die Antennen müssen senkrecht zum Boden und © C parallel zueinander stehen. æ D 4 Stellen Sie sicher, dass die Antennen fest © in die Anschlüsse eingeschraubt sind. L

4.2 Aufstellen/Montieren der Hardware

Im Allgemeinen ist die Mitte des Bereichs, der für die Drahtlosverbindungen vorgesehen ist, die günstigste Position für den Access Point. Eine bessere Leistungsfähigkeit kann erreicht werden, wenn Sie das ZyXEL-Gerät in der Hôhe montieren und die Datenübertragung durch keine Hindernisse gestôrt wird.

Stellen Sie das ZyXEL-Gerät auf eine flache, ebene Unterlage (auf einen Tisch oder in ein Regal), die das ZyXEL-Gerät mit den Anschlusskabeln tragen kann.

An einer Wand montiert

Führen Sie die nachfolgenden Schritte aus, um das ZyXEL-Gerät an einer Wand zu montieren.

1 Schrauben Sie zwei Schrauben (nicht mitgeliefert) in einem Abstand von 140 mm in die Wand. Sie kônnen die Zeichnung am Ende dieses Handbuchs verwenden, damit die Schraublôcher den richtigen Abstand haben. Verwenden Sie Schrauben mit 6 - 8 mm breiten Kôpfen (0,24 - 0,31"). Schrauben Sie die Schrauben nicht vollständig in die Wand. Lassen Sie einen kleinen Abstand zwischen Schraubenkopf und Wand. Der Abstand muss so grof sein, dass Sie das ZyXEL-Gerät, dessen Schraublôcher sich an der Rückseite befinden, in den Schraubkôpfen einhängen kônnen.

DEUTSCH ES Stellen Sie sicher, dass die Schrauben fest in der Wand eingeschraubt und stark genug sind, um das Gewicht des ZyXEL-Geräts mit den Anschlusskabeln zu tragen.

2 Richten Sie die Kabel.

Führen Sie die Anschlusskabel entlang der Rückseite des ZyXEL-Geräts (siehe

Führen Sie die Anschlusskabel nach oben entlang der Decke.

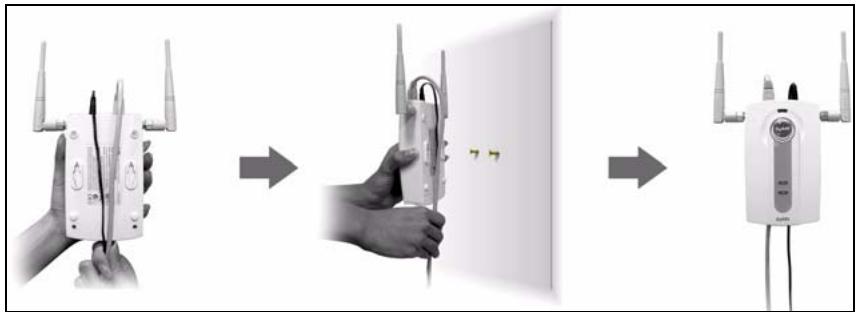

3 Richten Sie die Montagelôcher an der Rückseite des ZyXEL- Geräts an den Schrauben in der Wand aus. Hängen Sie das ZyXEL-Gerät in die Schrauben ein.

Æ Sie kônnen auch das optionale Deckenmontagezubehôr (separat erhältlich) verwenden, um den NWA an der Decke zu montieren.

5 Power over Ethernet (POE)

Power over Ethernet (PoE) ist die Fähigkeit, das ZyXEL-Gerät über ein 8-poliges CAT 5 Ethernet-Kabel mit Strom zu versorgen, sodass keine zusätzliche Stromquelle benôtigt wird.

Um das Ethernet-Kabel (A) mit Strom (C) zu versorgen, wird zudem ein Einspeise- oder PoE-Gerät (B) (nicht im Lieferumfang enthalten) benôtigt. Dieses Leistungsmerkmal erhôht die Flexibilität in der Positionswahl des ZyXEL-Geräts (Z).

Æ Sie kônnen das ZyXEL-Gerät über den ETHERNET-Anschluss mit der PoË-Funktion mit Strom versorgen UND ihn direkt über den Anschluss POWER 12VDC mit einer Stromquelle verbinden. In diesem Fall müssen Sie das Kabel erst vom ETHERNET-Anschluss und dann erst vom POWER 12VDC-Anschluss abtrennen. Das führt dazu, dass das ZyXEL-Gerät neu gestartet wird.

6 Schritte zum Ansehen von Produktzertifizierung(en)

1 Besuchen Sie www.zyxel.com. 2 Wählen Sie auf der ZyXEL-Homepage aus der Liste der Produkte Ihr Produkt aus. 3 Wählen Sie auf dieser die Zertifizierung aus, die Sie gerne angezeigt haben môchten.
