MANUALE UTENTE NWA-3160 ZYXEL

ITALIANO Cenni generali

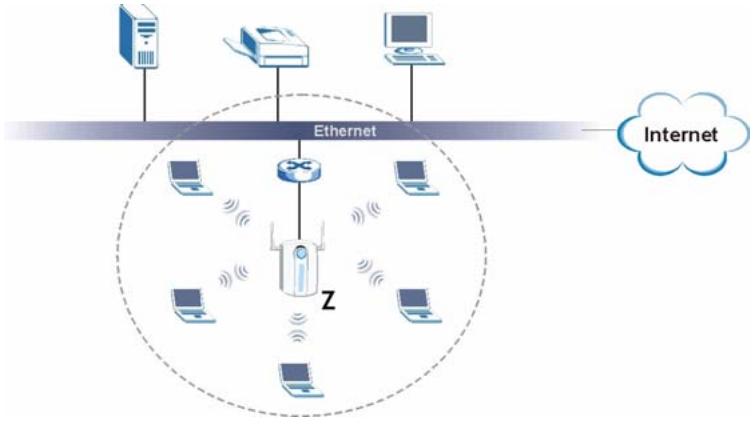

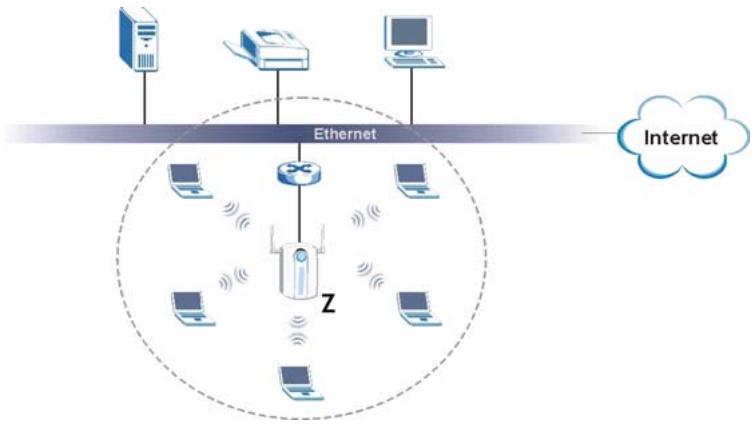

La presente guida introduttiva fornisce informazioni sull'impostazione e la configurazione di Dispositivo ZyXEL (contrassegnato Z nell'esempio sotto) per consentire ai clienti wireless di accedere in modo sicuro alla rete cablata. Consultare la propria Guida utente per ulteriori informazioni.

Æ L'icona raffigurata in questa Guida introduttiva non è la rappresentazione esatta del Dispositivo ZyXEL.

Alla data di stesura di questa Guida introduttiva, i modelli trattati sono i seguenti:

- Access Point WLAN NWA-3160 IEEE 802.11a/b/g Business - Access Point WLAN NWA-3163 IEEE 802.11b/g Business

Æ È possibile che occorra reperire le informazioni sul proprio accesso a Internet.

Per configurare la rete wireless è necessario:

1 Collegare l'hardware.

2 Accedere allo strumento di configurazione Web. 3 Configurare l'accesso a Internet.

4 Installare l'hardware.

5 Configurazione di Power over Ethernet (opzionale).

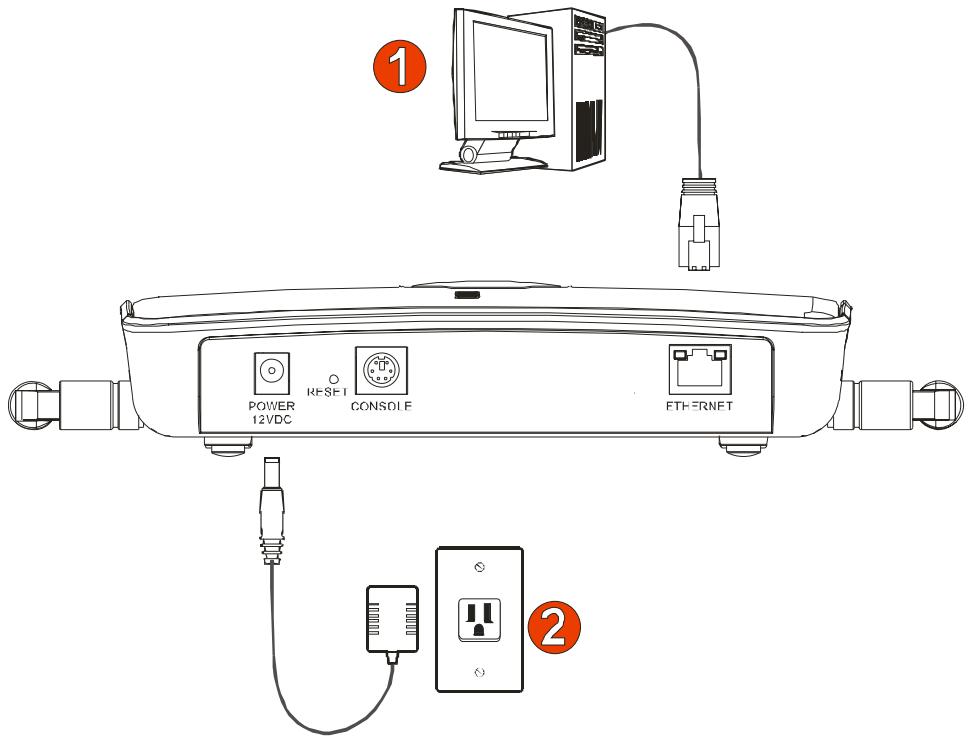

1 Collegamento dell'hardware

power "7"consoir ETHERNET. Le EE 4 ==

Æ Le figure e le schermate di questa Guida introduttiva sono relative all'NWA- 3160. Il vostro dispositivo potrebbe essere leggermente diverso.

1 Per mezzo del cavo Ethernet grigio, collegare la porta ETHERNET ad un computer per la configurazione iniziale.

2 Collegare la porta POWER 12VDC a una sorgente di alimentazione utilizzando esclusivamente l'alimentatore fornito in dotazione.

Æ Collegare la porta ETHERNET di Dispositivo ZyXEL a un jack Ethernet con accesso alla rete dopo aver completato la configurazione iniziale.

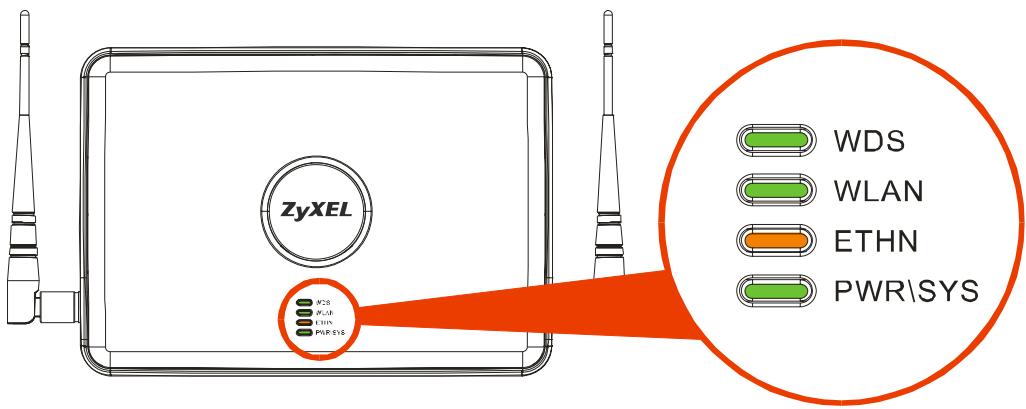

1.1 LED WDS WLAN ETHN PWRI\SYS

+ Quando l'alimentazione è collegata, il LED PWR/SYS si accende e resta acceso di colore verde.

+ I LED ETHN si accende quando la porta ETHERNET à collegata correttamente e lampeg- gia quando c'è traffico dati. Il LED è di colore verde se il collegamento è a 10Mbps o di col- ore gialle se il collegamento à a 100Mbps.

? Se il LED ETHN LED non si accende, controllare il collegamento del cavo alla porta ETHERNET del Dispositivo ZyXEL. Verificare che la scheda di rete del computer sia funzionante correttamente.

2 Accedere allo strumento di configurazione Web

Æ Utilizzare Internet Explorer 6.0 o versione successiva oppure Netscape Navigator 7.0 o versione successiva con JavaScript abilitato e bloccaggio dei pop-up disabilitato.

2.1 Impostare l'indirizzo IP del computer

Æ Annotare le impostazioni IP correnti del computer prima di cambiarle.

Configurare dapprima il computer a utilizzare un indirizzo IP statico nell'intervallo 192.168.1.3 - 192.168.1.254 con una subnet mask uguale a 255.255.255.0. In questo modo si garantisce che il computer possa comunicare con Dispositivo ZyXEL. Vedere la Guida dell'utente per informazioni sulla configurazione delle impostazioni IP del computer.

2.2 Eseguire il login nello strumento di configurazione Web

Æ sebbene sia possibile eseguire il collegamento a Dispositivo ZyXEL in modalità wireless, si consiglia di collegare il computer alla porta ETHERNET per la configurazione iniziale.

1 Avviare il browser. Immettere 192.168.1.2 (l'indirizzo IP predefinito di Dispositivo ZyXEL) nella barra Address | tp://192.168.1.2 El dell'indirizzo.

. Se non è possibile accedere allo strumento di configurazione Web, verificare che gli indirizzi IP e le subnet mask di Dispositivo ZyXEL e del computer siano nel medesimo intervallo di indirizzi IP (vedere Sezione 2.1).

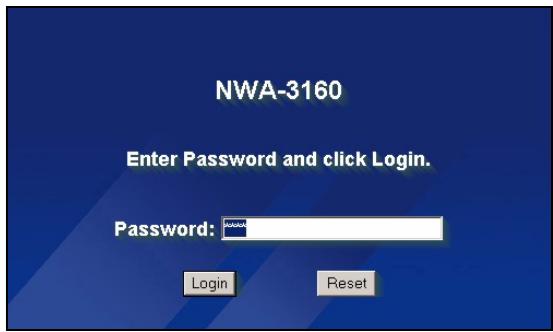

2 Fare clic su Login (Login) (la password predefinita 1234 è già

Enter Password and click Login.

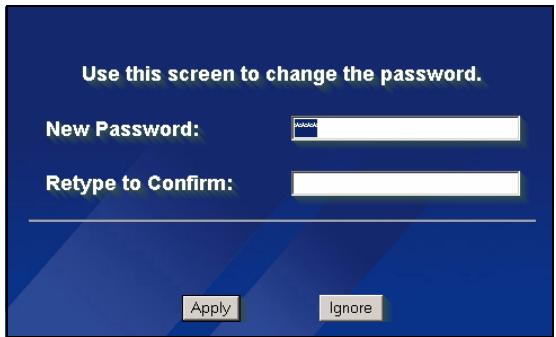

3 Cambiare la password di accesso immettendo una nuova password e

facendo clic su Appy (applica). Use this screen to change the password. Registrare la nuova password e

conservarla in un luogo sicuro. New Password: un _| Retype to Conf: SSSR

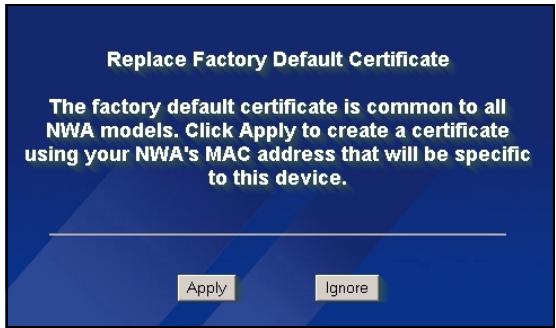

4 Fare clic su Apply (applica) per sostituire il certificato predefinito di fabbrica per una maggiore sicurezza. In alternativa fare clic su The factory default certificate is common to all ignore (ignora) per procedere se NWA models. Click Apply to create a certificate non si desidera cambiare ora il using your NWA's MAC address that will be specific

E to this device. certificato.

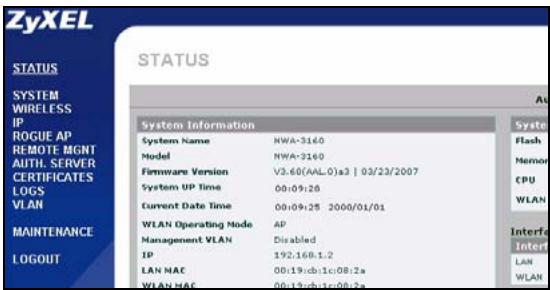

5 Viene visualizzata la schermata ZyXEL STATUS (stato).

3 Configurare Dispositivo ZyXEL

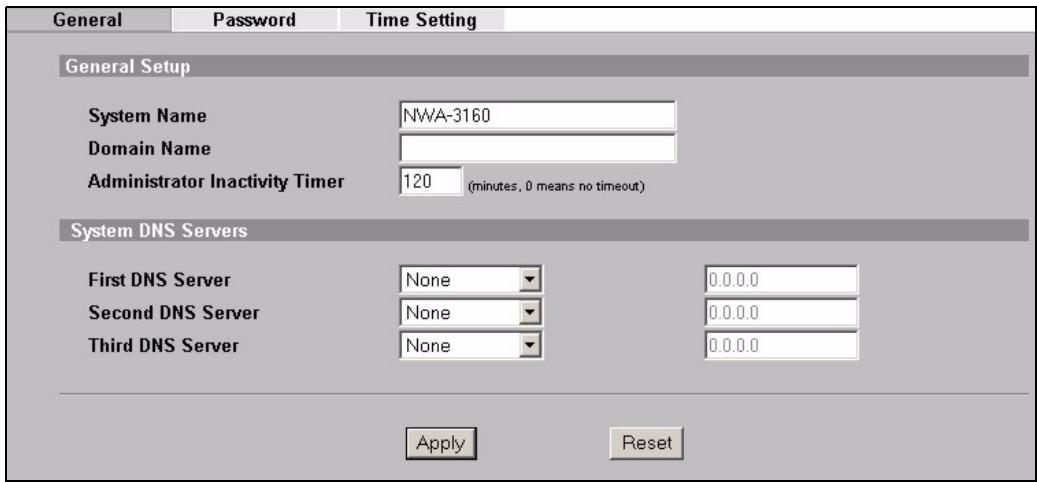

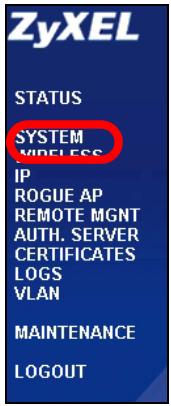

3.1 Configura le impostazioni del sistema 1 Fare clic su SYSTEM (SISTEMA) nel pannello di navigazione.

First DNS Server [None E] fooc Second DNS Server [None El] Lo: Third DNS Server [None E| J000

System Name (nome sistema) consente di identificare Dispositivo ZyXEL sulla rete. Scegliere un nome distintivo o lasciare quello predefinito.

Domain Name (Nome dominio): immettere un nome di dominio se il proprio ISP ne richiede uno per l'autenticazione. In caso contrario è possibile lasciare il campo vuoto o lasciare l'impostazione predefinita.

DNS Server(s) (Server DNS): se l'ISP fornisce impostazioni DNS (Domain Name System) specifiche, scegliere User-Defined (definite dall'utente) ed immettere qui tali impostazioni.

Configura impostazioni Wireless

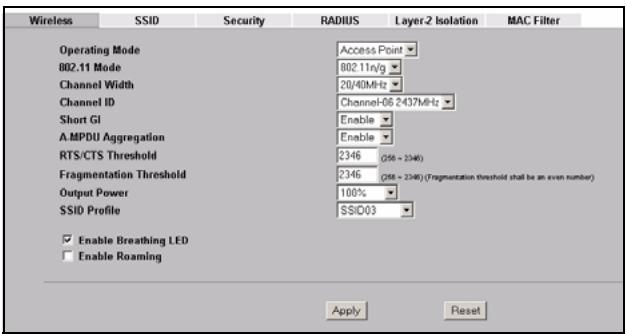

1 Fare clic su WIRELESS Wie ss See RADIS __ Layerz bolaton MAC Fiter

(WIRELESS) nel pannello di ‘Operating Mode

navigazione. Appaiono le Pa

schermate seguenti. Non tutti i un

campi sono disponibili in tutti i LA MPDU Aagrmgaton

model. Des ua A Soree fon 1 7 vote

Æ Le stazioni wireless e Dispositivo ZyXEL devono utilizzare lo stesso SSID, ID di canale e impostazione di crittografia per consentire la comunicazione wireless.

WLAN Adaptor (adattatore WLAN): Assicurarsi che sia selezionato WLAN1.

Operating Mode (Modalità operative ): verificare che sia selezionata la modalità Access Point.

802.11 Mode (modalità 802.11): selezionare lo standard wireless da utilizzare per la rete. Se non si è certi di cosa scegliere, selezionare 802.11b+g.

Channel ID (Scegji ID canale): scegliere il canale wireless che si desidera utilizzare per

la rete. Per consentire a Dispositivo ZyXEL si selezionare automaticamente un canale, fare clic su Scan (Cerca).

SSID Profile (Profilo SSID): selezionare dall'elenco a discesa il profilo SSID che si desidera configurare per l'accesso alla rete. In questo esempio è utilizzato il profilo SSIDO3.

2 Fare clic su Apply (Applica) per salvare le impostazioni.

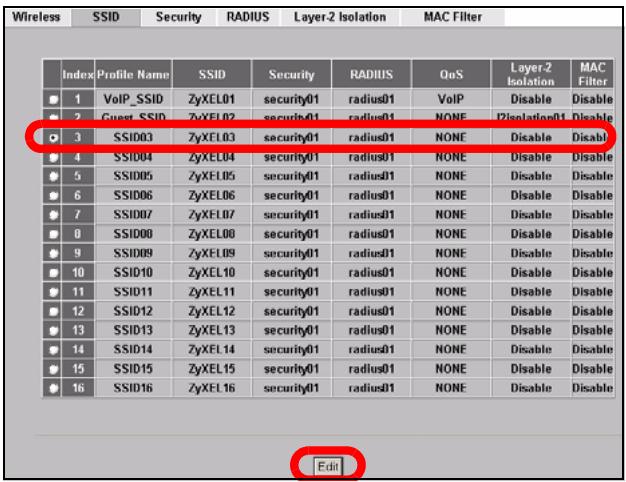

3 Selezionare la scheda SSID. Wireless DISSIDIN Secury RADIUS LoyerZsolion MAC FIRer Appaiono le schermate seguenti. [Etre FR : on DEN wrsso ZX count | radis Verificare che le impostazioni CE ? di ” per SSIDO3 siano ai rispettivi GE valori predefiniti. EE sine MONE Diable Disable| NOME Diable Diable 1! SSID (il nome della rete) EE ss MONE Diable Disable| prederinito à ZyXELOS, D ee l'impostazioni Security DR ssoo Z%110 | securiyot | radiudf ONE | Diable Diable N Us DIN sson au seeumgt | raust NOM same Diable (sicurezza) predefinita à Ê SSID? ZX | securtyôt | radiusf NOME Disable Disable Security01. Layer 2 Isolation 5 En EE ep (isolamento Livello 2) e MAC CR sos es | radlusèt NONE Disable Disoble) DEN ssos A1 smeuiytt | radit NOM Dsobie Diable

Filter (filtro MAC) sono impostati su Disable (disabilitato) per impostazione predefinita.

Per cambiare le impostazioni del profilo SSID, scegliere SSIDO3 e fare clic su Edit (modifica)

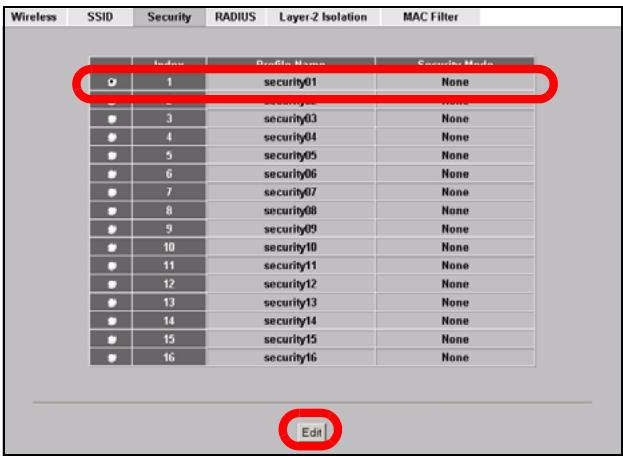

4 Fare clic sulla scheda Security [wie 550 DS mon Loti CN (Sicurezza). Verificare che sia selezionata l'impostazione Security01 e fare clic su Edit (Modifica).

5 In questo campo è possibile LEE VE immettere le impostazioni di Uo Fm | sicurezza della rete wireless. | Sucury Motte CEE |

MsemPaz-FSrFresheredke] frocc inseroms] Frot seen Far Muiseeonal

campi compilati variano a seconda del tipo di sicurezza selezionata nel campo Security Mode (Modalità di

sicurezza). Selezionare None (Nessuno) se non si desidera

utilizzare la sicurezza wireless.

Questo esempio utilizza la sicurezza WPA2-PSK, nella quale tutti i clienti wireless devono utilizzare la stessa chiave pre-shared per unirsi alla rete.

Verificare che tutti i client wireless supportino il tipo di sicurezza impostata. Fare clic su Apply (Applica) una volta terminato.

. Se i client wireless non possono comunicare con la rete, verificare che i

client e Dispositivo ZyXEL utilizzino le stesse impostazioni di sicurezza wireless.

3.2 Configura impostazioni IP

1 È necessario impostare l'indirizzo IP di Dispositivo ZyXEL per essere nella stessa subnet della rete. Fare clic su IP nel pannello di navigazione.

Selezionare Get automatically from DHCP (ottieni automaticamente da DHCP) per consentire a un server DHCP presente in rete di assegnare un indirizzo IP a Dispositivo ZyXEL.

Se si dispone di un indirizzo IP specifico da utilizzare, selezionare Use fixed IP address (utilizza indirizzo IP fisso) e specificarlo unitamente al subnet mask e all'indirizzo IP gateway.

Fare clic su Apply (applica) Dispositivo ZyXEL ora utilizza le nuove impostazioni IP. Non sarà più possibile connettersi a Dispositivo ZyXEL utilizzando l'indirizzo IP predefinito.

TP IP Adeross Assignment

Æ Se si cambia l'indirizzo IP di Dispositivo ZyXEL, à necessario utilizzare il nuovo indirizzo IP quando si desidera accedere allo strumento di configurazione Web. Selezionando Get automatically from DHCP (ottieni automaticamente da DHCP), controllare il server DHCP per determinare l'indirizzo IP assegnato a Dispositivo ZyXEL. Per ulteriori informazioni vedere la documentazione del server DHCP.

2 Se si cambia l'indirizzo IP del computer in Sezione 2.1, tornare alla sua impostazione

3 Modificare i parametri wireless nelle stazioni wireless per farle corrispondere a quelle di Dispositivo ZyXEL. Fare riferimento alla documentazione dell'adattatore wireless.

Dispositivo ZyXEL è ora pronto a connettersi allo switch o al router. Questa operazione

pu essere eseguita subito, dopo aver collegato le antenne e montato Dispositivo ZyXEL.

. Se Dispositivo ZyXEL non pu comunicare con la rete, verificare che

Dispositivo ZyXEL stia utilizzando un indirizzo IP sulla stessa subnet dello switch / router.

4 Installazione dell'hardware

4.1 Collegamento delle antenne

Seguire le istruzioni presentate di seguito per eseguire il collegamento alle antenne in dotazione.

1 Individuare le prese delle antenne presso i lati di Dispositivo ZyXEL.

2 Individuare le prese delle antenne presso i lati di Dispositivo ZyXEL. Le antenne devono essere perpendicolari al suolo e parallele una con l’altra. © C

: : ; D assicurarsi che le antenne siano © accuratamente serrate sulle apposite prese.

4.2 Montaggio dell’hardware

In generale, la posizione migliore per il punto di accesso è al centro dell'area di copertura wireless. Per prestazioni ottimali, montare il dispositivo Dispositivo ZyXEL in posizione soprelevata, senza ostacoli. Per prestazioni ottimali, montare il dispositivo Dispositivo ZyXEL in posizione soprelevata, senza ostacoli.

Posizionare il dispositivo Dispositivo ZyXEL su una superficie piana e stabile (una scrivania o una mensola), forte abbastanza da sostenere il peso del dispositivo con i cavi di connessione.

Seguire i seguenti punti per applicare Dispositivo ZyXEL ad una parete.

1 Individuare una posizione elevata sul muro che sia esente da ostacoli.

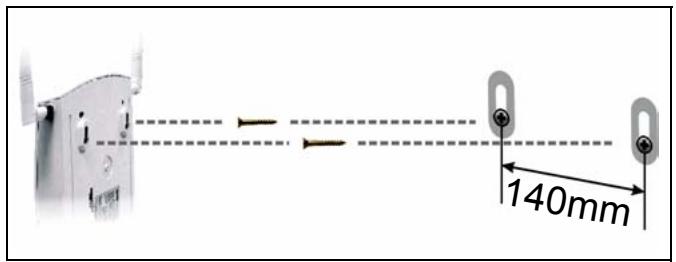

2 Inserire due viti (non in dotazione) nella parete a 140 mm si distanza. Ë possibile utilizzare lo schema al termine della presente guida per facilitare il contrassegno dei fori delle viti. Usare viti con testa da 6mm - 8mm. Non serrare le viti fino in fondo nella parete. Lasciare un piccolo spazio tra la testa della vite e il muro. Lo spazio deve essere abbastanza grande da consentire alle teste delle viti di scorrere nelle apposite fessure e ai cavi di connessione di scorrere lungo la parte posteriore di Dispositivo ZyXEL.

Æ assicurarsi che le viti siano saldamente fissate alla parete e che siano abbastanza robuste per sostenere il peso di Dispositivo ZyXEL con i cavi di collegamento.

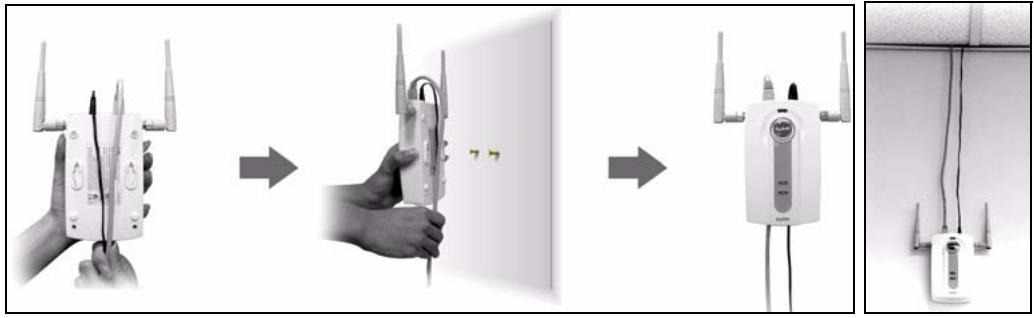

Far scorrere i cavi di collegamento lungo la parte posteriore di Dispositivo ZyXEL come mostrato nella figura seguente.

oppure far scorrere i cavi di collegamento verso l'alto e lungo il bordo della parte superiore.

4 Allineare i fori presso la parte posteriore di Dispositivo ZyXEL con le viti sulla parete. Appendere Dispositivo ZyXEL sulle viti.

Æ È possibile utilizzare anche il kit di montaggio a soffitto (in vendita separatamente) per montare l'NWA sul soffitto invece che su una parete.

5 Power over Ethernet (POE)

Power over Ethernet (POE) consente di fornire elettricità a Dispositivo ZyXEL per mezzo di un cavo Ethernet CAT 5 a 8 poli, eliminando la necessità di disporre di una sorgente di alimentazione nelle vicinanze.

Un iniettore o un dispositivo POE (B) (non in dotazione) è necessario per fornire corrente (C) al cavo Ethernet (A). Questa funzionalità consente una maggiore flessibilità per il posizionamento del dispositivo Dispositivo ZyXEL (Z).

Æ Non è possibile collegare Dispositivo ZyXEL a PoE tramite la porta ETHERNET nonché a una sorgente di alimentazione tramite la porta POWER 12VDC. Se si opera in questo modo, non scollegare la porta ETHERNET prima di aver scollegato la porta POWER 12VDC. Cid causa il riavvio di Dispositivo ZyXEL.

6 Procedura per visualizzare le certificazioni di un prodotto

1 Aprire la pagina www.zyxel.com.

2 Selezionare il prodotto dall'elenco di riepilogo a discesa nella Home Page di ZyXEL per passare alla pagina del prodotto in questione.

3 Selezionare da questa pagina la certificazione che si desidera visualizzare.
