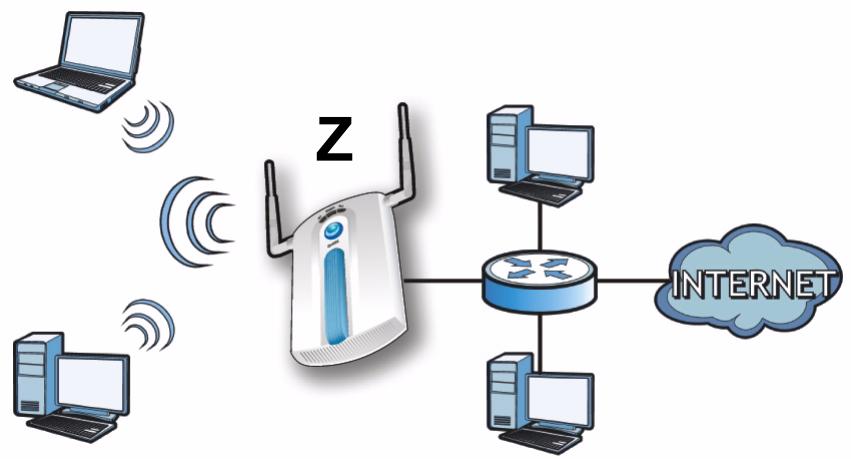

概述 该快速开始指南说明如何对 NWA1100 进行设置和配置 （在下面的示例中带有 Z 标记），以便让无线客户可以安全地访问有线网络。有关更多信息，请参阅 用户指南。

可能会需要 Internet 访问信息。 要设置无线网络，需要： • 连接硬件。 • 访问 Web 配置程序。 • 配置 NWA1100。 • 安装硬件。 • 设置以太网供电 （可选）。

1. 使用灰色 Ethernet （以太网）电缆 , 将 ETHERNET 端口与一台计算机连 接，进行初始配置。

2. 仅可使用附带的电源适配器将 POWER 12VDC 插头连接到电源。

在完成网络访问的初始配置之后，请将 NWA1100 的 ETHERNET 端口连接至以太 网插座。

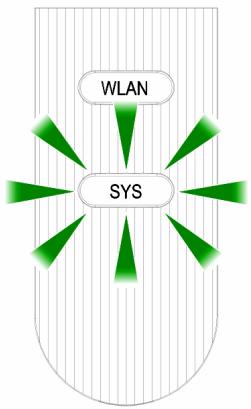

• 当连接电源时，SYS LED 呈琥珀色闪烁，然后保持在绿色。 • 如果以太网端口连接正确，端口旁的 LED 之一会亮起，并且在有流量时 闪烁。如果连接处于 100 Mbps 下，琥珀色灯发光。如果连接处于 10 Mbps 下，绿色灯发光。 如果以太网端口附近无 LED 亮起，请检查端口电缆连接。确定您 的计算机网卡工作正常。

访问 Web 配置程序 请使用 Internet Explorer 6.0 以上版本或 Netscape Navigator 7.0 以上版 本，并启动 JavaScript 和关闭弹出窗口阻止功能。

设置计算机的 IP 地址 更改计算机目前的 IP 设置之前，请先将其记下。 首先，设置计算机使用介于 192.168.1.3 - 192.168.1.254 之间的静态 IP 地 址，并将子网掩码设为 255.255.255.0。这项操作可以确保您的计算机和 NWA1100 设备通讯。请参阅 《使用手册》，获得设置计算机 IP 地址的相关 信息。

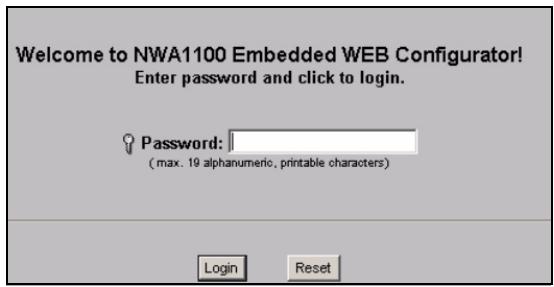

登录到 Web 配置程序 尽管也可以无线连接到 NWA1100，但还是强烈建议您将计算机连接到 ETHERNET 端口进行初始配置。 1. 启动 web 浏览器。输入 192.168.1.2（NWA1100 的默认 IP 地址）作为地址。 如果无法访问 Web 配置程序，请确保 NWA1100 的 IP 地址和子网 掩码与该计算机在同一 IP 地址范围内。

在 Password （密码）字段中 输入 1234 （默认密码），并点 击 Login （登录）。

3. 通过输入新密码来更改登录密 码，并单击 Apply ( 应用 )。请 务必将新密码记录下来，并保 存在安全位置。

如果在更改密码后忘记了密码，则需要重置 NWA1100。有关如何 使用 RESET 按钮的详细信息，请参阅用户指南。

4. 此时会显示 STATUS （状态） 屏幕。

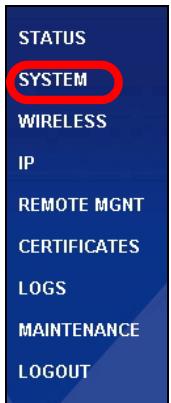

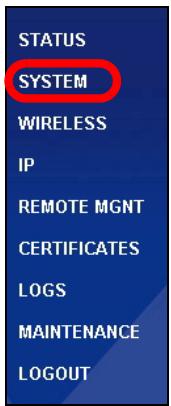

配置 NWA1100 配置系统设置 1. 单击导航面板中的 SYSTEM ( 系统 )。

2. 此时会出现 SYSTEM ( 系统 ) > General ( 常规 ) 屏幕。

System Name ( 系统名称 ) 用于识别网络上的 NWA1100。选择一个特殊的 名称，或将其保留为默认值。 DNS Server(s) (DNS 服务器 )：如果您的 ISP 提供特定 DNS （域名解析系 统）设置，请选择 User-Defined ( 用户定义 )，并在此处输入该设置。 3. 单击 Apply ( 应用 )。

配置无线设置 1. 在导航面板中单 击 WIRELESS ( 无 线 )。此时会显示 下列屏幕。。显示 Wireless Settings （无线设置） 屏

无线客户端与 NWA1100 必须使用相同的 SSID、频道 ID 和无线通信加密设 置。 WLAN Adaptor ( 广域网适配器 )：确保已经选择 WLAN1。 Operation Mode ( 操作模式 )：确保已选中 Access Point ( 访问点 ) 模 式。 Wireless Mode ( 无线模式 ): 选择网络欲采用的无线标准。如果您不确 定选择哪一个，则选择 802.11b+g. Channel ( 选择频道 )：选择网络欲采用的无线频道。

2. 单击 Apply ( 应用 ) 以保存设置。

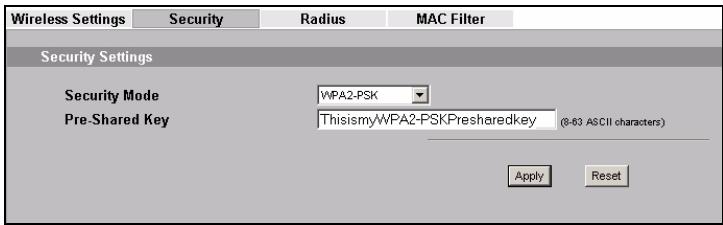

可以在此处输入无线网络的安全设置。根据在 Security Mode ( 安全模式 ) 字段中所选择的安全类型的不同，填写的字段会有所差异。如果无需使 用无线安全，则请选择无。 该示例使用了 WPA2-PSK 安全 （所有无线客户均必须使用相同的预共享 密钥，以便加入网络）。 确保所有无线客户端都支持您设置的安全类型。完成后，单击 Apply ( 应 用 )。 果无线客户端无法与网络通讯，请确保客户端使用的无线安全设 置与 NWA1100 相同。

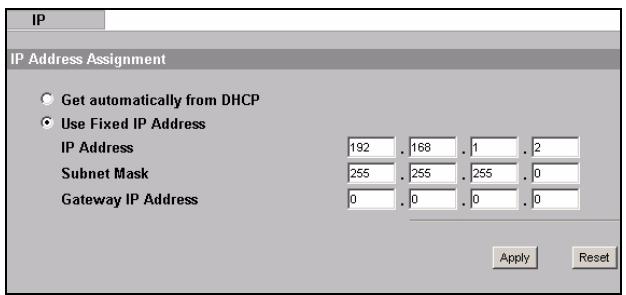

配置 IP 设置 1. 您需要将NWA1100的 IP 地址设置为与您的网络位 于相同子网络。单击导航 窗格中的 IP。 如果您要让网络上的 DHCP 服务器为 NWA1100 配置 IP 地址， 请选择 Get automatically from DHCP ( 自动从 DHCP 获 得 )。 如果已有预定要使用的特 定 IP 地址，请选择 Use fixed IP address ( 使用 固定 IP 地址 )，并输入 该 IP 地址以及子网掩码 和网关 IP 地址。 单击 Apply ( 应用 )。 NWA1100 现在使用的是 新 IP 设置；您无法再使 用默认 IP 地址连接至 NWA1100。

如果更改 NWA1100 的 IP 地址，则下次使用网络配置器时必须使用新的 IP 地址。如果选择 Get automatically from DHCP ( 自动从 DHCP 获得 )， 请检查您的 DHCP 服务器，确保其配置给 NWA1100 的 IP 地址。请参阅 DHCP 服务器的说明文件，了解详细信息。 2. 如果您更改了计算机 IP 地址，请将其恢复成原先的设置。

3. 更改无线客户端中的无线设置，以匹配 NWA1100 中的无线设置。请参阅无 线适配器的文档资料。 NWA1100 现已准备就绪，可以连接至交换机或路由器。您可以立即进行此项 操作，或是等安装天线挂载 NWA1100 之后再进行。 如果 NWA1100 无法与网络通讯，请确保 NWA1100 使用的 IP 地址与交 换机 / 路由器位于相同的子网络。

安装硬件 安装天线 1. 将天线按顺时针方向拧进 NWA1100 端的天线连接器。天线应垂直于地 面，并彼此平行。 请确保将天线牢固地拧进天线连接 器。

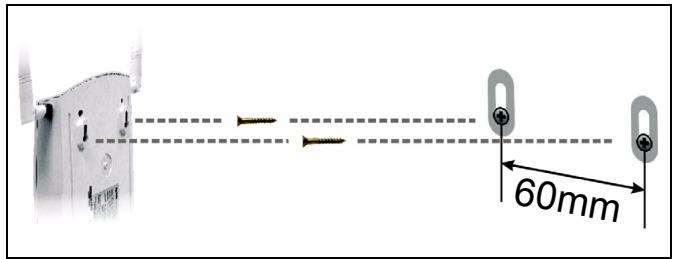

硬件安装 通常，访问点的最佳位置应为无线覆盖区域的中心。为获得更佳的性能，请将 NWA1100 安装在不受阻碍区域的高处。 自立式 请将 NWA1100 平放在强度足以支撑 NWA1100 及连接线重量的平坦、水平表面 （例如：桌子或架子）上。 墙面安装 请依照下列步骤将 NWA1100 安装在墙壁上。 1. 分别将两个螺丝钉 （不包含）拧进墙壁内，间隔为 60 mm （参见步骤 3 中的图片）。请使用头部宽度为 6mm ~ 8mm (0.24" ~ 0.31") 的螺丝钉。 请勿将螺丝钉完全拧进墙中；应在螺丝钉的头部和墙面之间保留一小段间 隙。 该间隙应足够大，以便能够将螺丝钉的头部滑入螺旋槽内；连接线应在 NWA1100 背部向下走线。

请确保将螺丝钉牢固地固定在墙壁上，且足以承受 NWA1100 及连接线的重量。 126

2. 布线。 在 NWA1100 的背后，将连接线向下走线，如图所示。 或： 将连接线向上沿天花板的边缘走线。

3. 将 NWA1100 背后的孔与 墙壁上的螺丝钉对齐。 将 NWA1100 悬挂在螺丝 钉上。

设置以太网供电 （可选） 以太网供电 (PoE) 是一种通过 8 芯 CAT5 以太网线材来为 NWA1100 提供电源 的技术，无需在附近安装电源。 为以太网线材提供电源还需要一个 PoE 供电器 （不包含）。该功能可以让您 在选择 NWA1100 的安装位置时，拥有更大的灵活性。 在下图中，Z 为 NWA1100，A 为 CAT 5 以太网线材，B 为 PoE 供电器，而 C 为电源线。

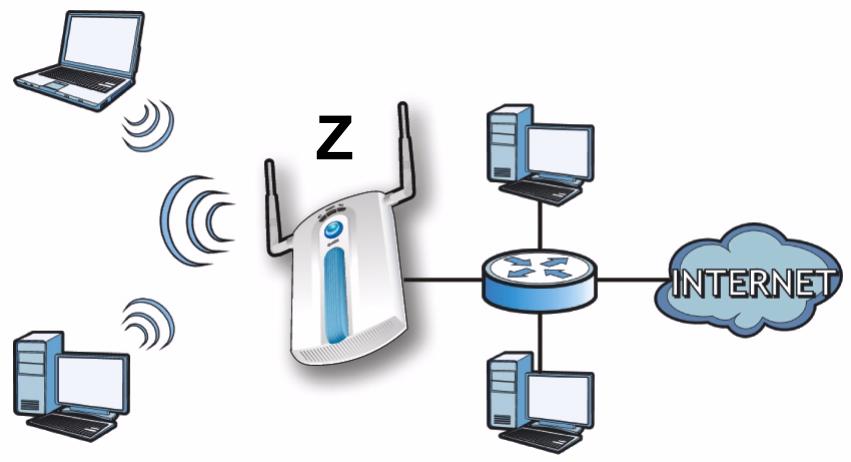

概覽 本 《快速入門指引》介紹如何安裝和設定 NWA1100( 以下範例均標示為 Z )， 以便無線用戶端接取有線網路。請參閱 《使用手冊》，取得詳細資訊。

您可能需要相關網際網路接取資訊。 若要設定無線網路，您需要： • 連接硬體。 • 使用網頁設定介面。 • 設定 NWA1100。 • 安裝硬體。 • 設定乙太網路供電 ( 選擇性 )。

1. 使用灰色的乙太網路線，將 ETHERNET 埠連接至電腦以進行初始設定。

2. 使用隨附的電源轉接器 ( 勿使用其他電源轉接器 )，將 POWER 12VDC 插槽連接到電源 。

完成初步設定後，再將 NWA1100 的 ETHERNET 埠連接到可以接取網路的 乙太網路插孔。

• 當連接電源時，SYS LED 指示燈閃爍黃褐色，接著轉為持續的綠燈。 • 如果連接埠連接正確，ETHERNET 埠旁邊的其中一個 LED 指示燈會亮起； 如果正在進行傳輸，指示燈便會閃爍。如果連接的傳輸速率為 100 Mbps，黃褐色燈會亮起。如果連接的傳輸速率為 10 Mbps，綠燈會亮起。 如果靠近 ETHERNET 埠的 LED 指示燈都沒有亮起，檢查接在連接 埠上的連接線。 確認電腦網路卡運作正常。

使用網頁設定介面 請使用 Internet Explorer 6.0 以上版本或 Netscape Navigator 7.0 以上 版本，並啟動 JavaScript 和關閉彈出視窗封鎖功能。

設定電腦的 IP 位址 變更電腦目前的 IP 設定之前，請先將其記下。 首先，設定電腦使用介於 192.168.1.3 - 192.168.1.254 之間的靜態 IP 位址， 並將子網路遮罩設為 255.255.255.0。這項作業可以確保您的電腦能和 NWA1100 裝置通訊。請參閱 《使用手冊》，取得設定電腦 IP 位址的相關資 訊。

登入至網路設定介面 即使已能無線連接至 NWA1100，但仍建議在初步設定中先將電腦連接到 ETHERNET 埠。 1. 啟動您的網頁瀏覽器 輸入位址 192.168.1.2 (NWA1100的預設 IP 位址 )。 如果無法使用網路設定介面，請確認 NWA1100 與電腦的 IP 位址 及子網路遮罩位於相同 IP 位址範圍之內。

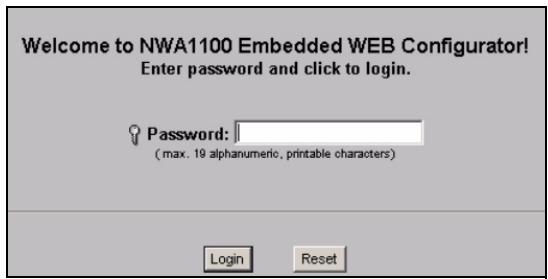

2. 在 Password （密碼）欄位輸入 1234 （預設密碼）並按一下 Login （登入）。

3. 變更登入密碼，只要輸入新密 碼再按一下 Apply ( 套用 ) 即 可。務必將新密碼記下並保存 在安全之處。

如果變更密碼之後卻忘記新密碼，就需要重新設定 NWA1100。 請參閱 《使用手冊》，了解如何使用 RESET ( 重設 ) 按鈕。

4. 出現 STATUS ( 狀態 ) 畫面。

2. 出現 SYSTEM > General ( 系統 > 一般 ) 畫面。

System Name ( 系統名稱 ) 用以在網路上辨識 NWA1100。選擇一個獨特 名稱，或保留預設名稱。 DNS Server(s) (DNS 伺服器 )：如果您的 ISP 有提供特定 DNS ( 網域 名稱系統 ) 設定，請選取 User-Defined ( 使用者定義 )，並在此處輸入 該設定。 3. 按一下 Apply ( 套用 )。 設定無線設定 1. 在導覽面板中按 一下 WIRELESS ( 無 線網路 )。出現 以下畫面。 顯示 Wireless Settings （無線

無線用戶端與 NWA1100 必須使用相同的 SSID、頻道 ID 及加密設定，才 能進行無線通訊。 Operating Mode ( 作業模式 )：確定已經選取 Access Point ( 基地台 ) 模式。 Wireless Mode ( 無線模式 )：選取您希望網路使用的無線標準。若不確定 如何選擇，請選取 802.11b+g。 Channel ( 選擇頻道 )：選取您希望網路使用的無線頻道。 2. 按一下 Apply ( 套用 ) 儲存您的設定。 3. 按一下 Security (安全) 標籤。

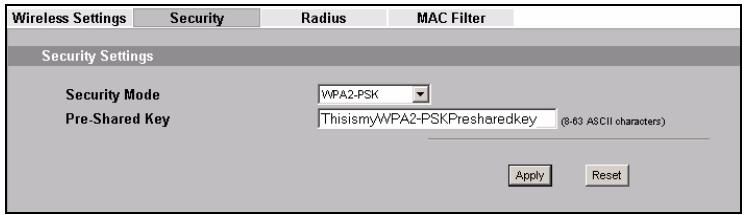

您可以在此輸入無線網路的安全設定。系統會根據您在 Security Mode ( 安全模式 ) 欄位選取的安全措施，變更要填入的欄位。如果您不想使用無 線安全措施，請選取 None ( 無 )。 本範例使用 WPA2-PSK 安全措施，在此安全措施下，所有無線用戶端必 須使用相同的預先共用金鑰加入網路。 確定所有無線用戶端都支援您設定的安全類型。作業完成之後，按一下 Apply ( 套用 )。 如果無線用戶端無法與網路通訊，請確定用戶端使用的無線安全 設定與 NWA1100 相同。

設定 IP 設定 1. 您需要將NWA1100的 IP 位址設定為與您的網路位 在相同子網路。按一下導 覽面板中的 IP。 如果您要讓網路上的 DHCP 伺服器為 NWA1100 配置 IP 位址， 請選取 Get automatically from DHCP ( 自動從 DHCP 取 得 )。 如果已有預定要使用的特 定 IP 位址，請選取 Use fixed IP address ( 使用固 定 IP 位址 )，並輸入該 IP 位址以及子網路遮罩和 閘道 IP 位址。 按一下 Apply ( 套用 )。 NWA1100 現在使用的是 新 IP 設定；您無法再使 用預設 IP 位址連接至 NWA1100。

如果變更 NWA1100 的 IP 位址，則下次使用網頁設定介面時必須使用新的 IP 位址。如果選取 Get automatically from DHCP ( 自動從 DHCP 取得 )，請檢查您的 DHCP 伺服器，確定其配置給 NWA1100 的 IP 位址。請參閱 DHCP 伺服器的說明文件，取得詳細資訊。 2. 如果您變更了電腦 IP 位址，請將其恢復成原先設定。

3. 變更無線站台的無線參數設定，使之與 NWA1100 的無線參數設定相符。 請參閱無線網路配接器的使用說明。

ENGLISH NWA1100 現已準備就緒，可以連接至交換器或路由器。您可以立即進行此項 作業，或是等安裝天線掛載 NWA1100 之後再進行。 如果 NWA1100 無法與網路通訊，請確定 NWA1100 使用的 IP 位址 與交換器 / 路由器位於相同的子網路。

安裝硬體 安裝天線 依照以下步驟連接隨附的天線。 1. 將天線連接器固定在 NWA1100 兩 側。

2. 將天線順時鐘旋入天線連接器。兩 側天線應相互平行並與地面垂直。 確認天線已確實旋入天線連接器。

硬體安裝 一般而言，無線網路基地台最好的放置地點是無線網路覆蓋區域的中央。若要 使 NWA1100 發揮較佳效能，請將它安裝在高處沒有障礙物的地方。 直立式安裝 將 NWA1100 放置在平坦的水平表面 ( 桌面或架上 )，此表面必須能夠支撐 NWA1100 和連接纜線的全部重量。 壁掛式安裝 依照以下步驟將 NWA1100 固定在牆面上。 1. 在牆上找出一個沒有障礙物干擾的高處位置。

2. 在該位置鎖上兩支螺絲釘 ( 非隨附 )，兩者距離須相隔 60 mm。您可以利 用本手冊最後面的圖示正確標出螺絲鑽孔的位置。請使用螺絲頭直徑在 6mm ~ 8mm (0.24" ~ 0.31") 之間的螺絲釘。不要把螺絲釘全部旋入牆 中， 螺絲頭與牆面之間須留一小段空隙， 此空隙必須足以讓螺絲頭放進螺 絲槽，並讓連接纜線可從 NWA1100 背面拉出。

確認螺絲釘已確實固定在牆上，可支撐 NWA1100 和連接纜線的全部重量。 3. 調整纜線。 將連接纜線從 NWA1100 背面拉出，如下圖所示。 或： 將連接纜線往上拉沿著天花板邊緣繞行。

4. 使 NWA1100 背面的孔 洞對齊牆面上的螺絲 釘。將 NWA1100 掛在 螺絲釘上。

設定乙太網路供電 ( 選擇性 ) 乙太網路供電 (Power over Ethernet, PoE) 功能可透過一條 8 接腳的 CAT 5 型乙太網路線 供電給 NWA1100，即使附近沒有電源也不會影響 NWA1100 的安裝。

除此之外，還需要餽電器或 PoE 裝置 (B) ( 非隨附 ) 乙太網路線 (A) 才可 供應電源 (C)。這項功能大幅提高了 NWA1100(Z) 安裝位置的變動彈性。

* 访问 www.zyxel.cn。 * 在 ZyXEL 首页的下拉列表框中选择您所购买的 产品以前往该产品的相关网页。 * 在该网页选择您想要查看的认证。

* 前往 www.zyxel.com。 * 在 ZyXEL 首頁的下拉式清單方塊中選擇您所購 買的產品以前往產品的相關網頁。 * 由此網頁選擇您想要檢視的認證 °
