Produkttyp	Drahtloser Zugangspunkt
Marke	ZYXEL
Modell	NWA1100
Stromversorgung	12-V-Gleichstromadapter oder PoE (Power over Ethernet) über CAT-5-Ethernetkabel
Netzwerkschnittstelle	1 Ethernet-Port 10/100 Mbit/s
Drahtlosstandards	IEEE 802.11b/g
Maximale drahtlose Datenrate	54 Mbit/s (theoretisch)
Frequenzbänder	2,4 GHz
Drahtlossicherheit	WEP, WPA-PSK, WPA2-PSK
Verwaltung	Web-Konfigurator (HTTP-Schnittstelle)
Standard-IP-Adresse	192.168.1.2 (Konfiguration über Bereich 192.168.1.3-254)
Standard-Passwort	1234
Antennen	2 abnehmbare Antennen (RP-SMA-Stecker)
Montage	Tisch (stehend) oder Wand (Montagesatz enthalten)
Leuchtanzeigen	LED SYS (gelb/grün), LED Ethernet (grün 10 Mbit/s, gelb 100 Mbit/s)
PoE-Stromversorgung	Ja, PoE-Injektor erforderlich (nicht enthalten)
Betriebsmodus	Zugangspunkt
Erstkonfiguration	Über Computer, der am Ethernet-Port angeschlossen ist, mit statischer IP-Adresse

Häufig gestellte Fragen - NWA1100 ZYXEL

Wie greife ich auf die Konfigurationsoberfläche des NWA1100 zu?

Verbinden Sie Ihren Computer mit dem Ethernet-Port des Zugangspunkts. Konfigurieren Sie eine statische IP-Adresse im Bereich 192.168.1.3 bis 192.168.1.254 (Subnetzmaske 255.255.255.0). Öffnen Sie einen Webbrowser und geben Sie die Standard-IP-Adresse 192.168.1.2 ein. Das Standard-Passwort ist 1234.

Was tun, wenn ich das Administrator-Passwort vergessen habe?

Sie müssen das Gerät zurücksetzen. Drücken und halten Sie dazu die Taste RESET auf der Rückseite etwa 10 Sekunden lang. Die Werkseinstellungen werden wiederhergestellt, einschließlich des Standard-Passworts 1234.

Wie konfiguriere ich die Drahtlossicherheit (WPA2-PSK)?

Gehen Sie im Web-Konfigurator zu Wireless > Security. Wählen Sie WPA2-PSK als Sicherheitsmodus. Geben Sie einen vorab geteilten Schlüssel (Passphrase) ein und klicken Sie auf Apply. Alle drahtlosen Clients müssen denselben Schlüssel verwenden.

Warum leuchtet die Ethernet-LED nicht?

Überprüfen Sie, ob das Ethernet-Kabel an beiden Enden richtig eingesteckt ist und das Netzwerkgerät (Switch, Router) eingeschaltet ist. Die LED sollte leuchten (grün für 10 Mbit/s, gelb für 100 Mbit/s), wenn eine Verbindung hergestellt ist.

Wie richte ich die Antennen für eine bessere Abdeckung aus?

Die Antennen sollten senkrecht zum Boden und parallel zueinander sein. Platzieren Sie den Zugangspunkt für eine optimale Abdeckung in der Mitte des gewünschten Bereichs, erhöht und ohne Hindernisse.

Kann ich den NWA1100 über PoE mit Strom versorgen?

Ja, der NWA1100 unterstützt Stromversorgung über Ethernet (PoE). Sie müssen einen PoE-Injektor oder einen kompatiblen PoE-Switch verwenden. Dadurch kann eine Steckdose in der Nähe vermieden werden.

Wie montiere ich den NWA1100 an der Wand?

Verwenden Sie zwei Schrauben (nicht enthalten) mit einem Abstand von 60 mm. Lassen Sie die Schraubenköpfe überstehen, damit sie in die Aussparungen auf der Rückseite des Geräts gleiten können. Befestigen Sie den Zugangspunkt fest an den Schrauben.

Welche Bedeutung haben die LEDs am NWA1100?

Die SYS-LED blinkt beim Start gelb und leuchtet dann grün. Die Ethernet-LED leuchtet grün für eine 10-Mbit/s-Verbindung, gelb für 100 Mbit/s und blinkt bei Netzwerkaktivität.

Wie weise ich dem NWA1100 eine feste IP-Adresse zu?

Gehen Sie im Web-Konfigurator zu IP und wählen Sie Use fixed IP address. Geben Sie die IP-Adresse, Subnetzmaske und das Gateway ein. Stellen Sie sicher, dass die Adresse im selben Subnetz wie Ihr Netzwerk liegt.

Was tun, wenn sich drahtlose Clients nicht verbinden können?

Überprüfen Sie, ob die Clients dieselbe SSID, denselben Kanal und dieselben Sicherheitseinstellungen (WPA2-Schlüssel usw.) wie der NWA1100 verwenden. Stellen Sie außerdem sicher, dass der Zugangspunkt eine gültige IP-Adresse im Netzwerk hat.

BEDIENUNGSANLEITUNG NWA1100 ZYXEL

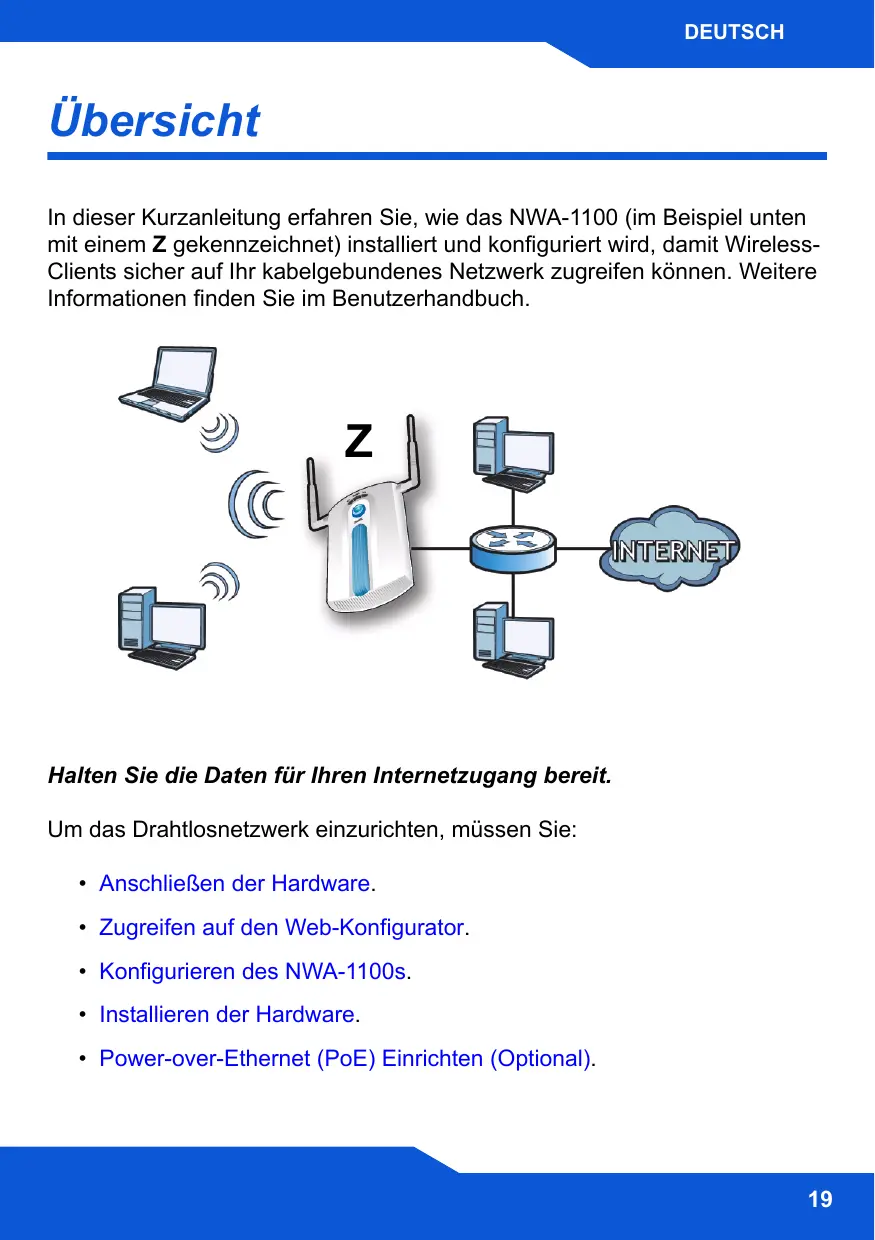

In dieser Kurzanleitung erfolnen Sie, wie das NWA-1100 (im Beispiel unter mit einem Z gekennzeichnet) installiert und konfiguriert wird, damit WirelessClients sicher auf Ihr kabelgebundenes Netzwerk zugreifen können. Weitere Informationen finden Sie im Benutzerhandbuch.

Halten Sie die Daten für ihren Internetzugang bereit.

Um das Drahtlosnetzwerk einzurichten, müssen Sie:

• Anschlieben der Hardware.
• Zugreifen auf den Web-Konfigurator.
• Konfigurieren des NWA-1100s.
  Installieren der Hardware.
  Power-over-Ethernet (PoE) Einrichten (Optional).

1. Verbinden Sie für die Erstkonfiguration den ETHERNET-Anschluss mit dem grauen Ethernet-Kabel mit dem Computer.
2. Verbinden Sie die 12VDC-Netzanschlussbuchse POWER des Geräts mit dem mitgelieferten Netzadapter mit dem Stromnetz.

Nachdem Sie die Erstkonfiguration durchgeführt haben, verbinden Sie den ETHERNET-Anschluss des NWA-1100s mit einem Eternetanschluss mit Netzwerkverbindung.

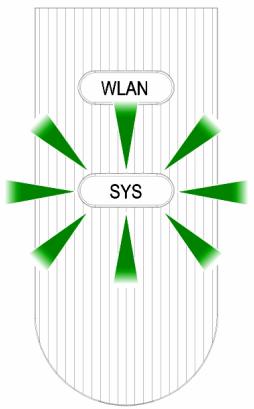

LED-Anzeigen

Die LED-Anzeige SYS blinkt zunachst gelb und beginnnt grün zu leuchten, sobald das Gerät mit Strom versorgt wird.
- Eine der LEDs am ETHERNET-Port beginnnt zu leuchten, wenn der Anschluss richtig verbunden ist. Bei Datenverkehr blinking sie. Die gelbe LED leuchtet, bei einer 100-Mbps-Verbindung. Die grüne LED leuchtet, bei einer 10-Mbps-Verbindung.

Wenn keine der LEDs am ETHERNET-Port leuchtet, prüfen Sie die Kabelverbindungen am Anschluss. Stellen Sie safer, dass die Netzwerkkarte des Computers installiert ist und einwandfrei Funktioniert.

Zugreifen auf den Web-Konfigurator

Verwenden Sie den Internet Explorer 6.0 oder den Netscape Navigator 7.0 und neue Versionen davon mit aktiviertem JavaScript und aktivierter Pop-up-Funktion.

Einrichten der IP-Adresse des Computers

Notieren Sie sich die aktuellen IP-Einstellungen des Computers, bevor Sie sieändern.

Richten Sie den Computer zunachst so ein, dass er eine statice Adresse im Bereich 192.168.1.3 bis 192.168.1.254 mit der Subnetz-Maske 255.255.255.0 verwendet. Nur auf diese Weise kann Ihr Computer mit dem NWA-1100 kommunizieren. Informationen zum Einrichten der IP-Adresse des Computers finden Sie im Benutzerhandbuch.

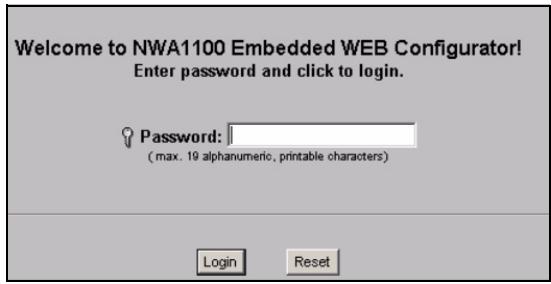

Anmelden beim Web-Konfigurator

Auch wenn Sie eine drahtlose Verbindung zum NWA-1100 herstellen können, wird empfohlen, das Gerät für die Erstkonfiguration über den ETHERNET-Anschluss an den Computer anzuschreiben.

1. Starten Sie ihren Webbrowser. Geben Sie als Adresse 192.168.1.2 (die Standard-IP-Adresse des NWA-1100s) ein.

Wenn Sie nicht auf den Web-Konfigurator zugreifen konnen, prüfen Sie, ob die IP-Adressen und Subnetz-Masken des NWA1100s und des Computers im selbst IP-Adressbereich liegen.

1. Geben Sie 1234 (das Standardkennwort) in das Feld Password (Kennwort) ein, und klichen Sie auf Login (Anmelden).

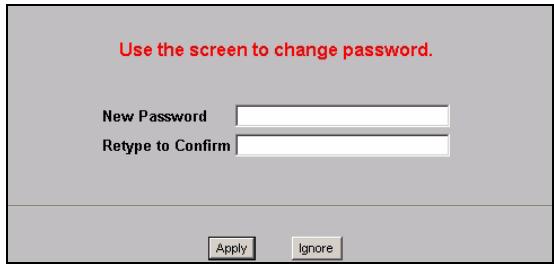

1. Andern Sie das Kennwort, indem Sie ein neues Kennwort eingeben und auf Apply (Übernehmen) klichen. Notieren Sie sich das neue Kennwort und bewahren Sie die Notiz an einem sicheren Ort auf.

Wenn Sie das neue Kennwort vergessen haben, muss das NWA-1100 zurückgesetzt werden. Lesen Sie im

Benutzerhandbuch nach, wie die RESET-Taste verwendet wird.

1. Die Startseite (STATUS) erscheint.

Konfigurieren des NWA-1100s

Konfigurieren der Systemeinstellungen

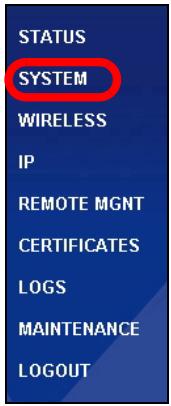

1. Klichen Sie in der Navigationsleiste auf SYSTEM.

1. Das Fenster SYSTEM > General (System > Allgemein) erscheint.

Der System Name (Systemname) identifiziert das NWA-1100 in Ihr dem Netzwerk. Wahlen Sie einen Namen oder belassen Sie diesen als Standard.

DNS Server(s) (DNS-Server): Wenn Ihnen Ihr Internetdienstanbieter bestimmte DNS-Einstellungen (Domain Name System) vorgegeben hat, wahlen Sie die Option User-Defined (Benutzerdefiniert), und geben Sie sie hier ein.

1. Klichen Sie auf Apply (Übernehmen).

Konfigurieren der Drahtloseinstellungen

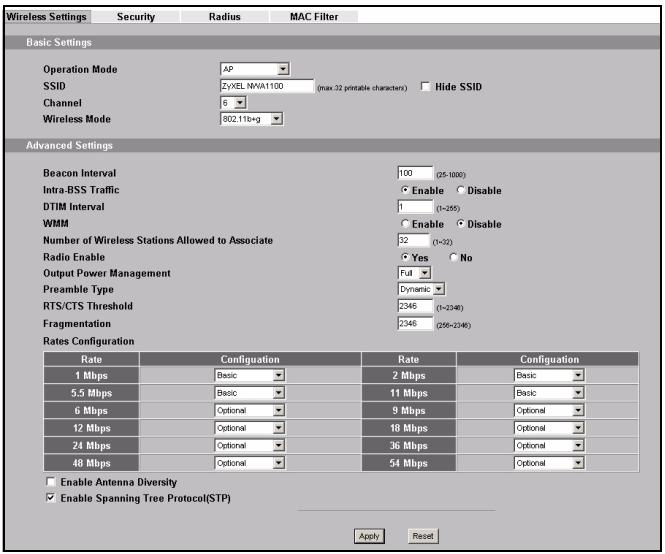

1. Klichen Sie in der Navigationsleiste auf WIRELESS (Drahtlos). Das Fenster Wireless Settings (Drahtloseinstellung) wird angezeigt.

Die Drahtlosstationen und das NWA-1100 müssen für die Drahtloskommunikation dieserse SSID, diesere Kanal-ID und dieselben Verschlussungseinstellungen verwenden.

Operation Mode (Betriebsmodus): Wahlen Sie als Betriebsmodus die Option Access Point.

Wireless Mode (Drahtlosmodus): Legen Sie den Drahtlosstandard fest, mit dem das Netzwerk arbeiten soll. Wenn Sie unsicher sind, wahlen Sie 802.11b+g.

Channel (Kanal wahlen): Wahlen Sie den Drahtloskanal, den Ihr Netzwerk verwenden soll.

1. Klichen Sie auf Apply (Übernehmen), um die Einstellungen zu speichern.

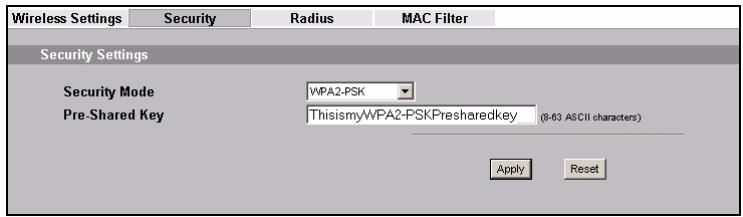

2. Klichen Sie auf die Registerkarte Security (Sicherheit).

1. Hier können Sie die Sicherheitseinstellungen für Ihr Drahtlosnetzwerk eingeben. Je nachdem, welchen Sicherheitstyp Sie im Feld Security Mode (Sicherheitsmodus) wahren, werden andere Felder angezeigt. Wahlen Sie None (Keine), wenn Sie keinen Sicherheitsmodus verwenden möchten.

In thisem Beispiel wird der Sicherheitsmodus WPA2-PSK verwendet. Damit die Wireless-Clients auf das Netzwerk zugreifen konnen, müssen sie denselben PSK-Schlüssel verwenden.

Stellen Sie sicher, dass alle Wireless-Clients den gewählten Sicherheitstyp unterstützen. Klichen Sie abschlussend auf Apply (Übernehmen).

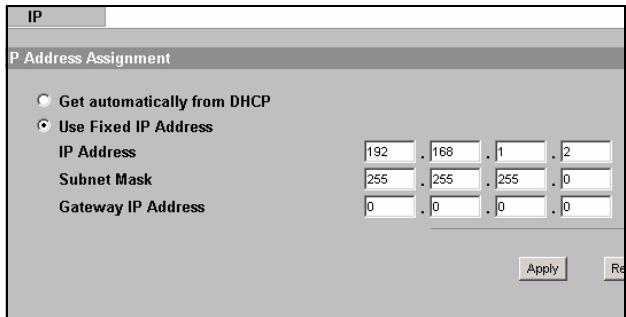

1. Klichen Sie in der Navigationsleiste auf IP.

Wenn Sie eine IP-Adresse haben, wahlen Sie die Option Use fixed IP address (Feste IP-Adresse verwenden) und geben Sie sie zusammen mit der Subnetz-Maske und der Gateway-IP-Adresse ein. Anderenfalls wahlen Sie Get automatically from DHCP (Automatisch vom DHCP laden). Klichen Sie auf Apply (Übernehmen).

Wenn die Wireless-Clients nicht mit dem Netzwerk kommunizieren können, stellen Sie safer, dass die Clients und das NWA-1100 dieselben Sicherheitseinstellungen verwenden.

Konfigurieren der IP-Einstellungen

1. Wahlen Sie die IP-Adresse des NWA-1100s so, dass sie im selbst Subnetz liegt wie das Netzwerk. Klichen Sie in der Navigationsleiste auf IP.

Wenn Sie möchten, dass ein DHCP-Server des Netzwerks dem NWA-1100 eine IP-Adresse zuweist, wahren Sie Get automatically from DHCP (Automatisch vom DHCP beziehen).

Wenn Sie eine bestimmte IP-Adresse haben, wahlen Sie die Option Use fixed IP address (Feste IP-Adresse verwenden) und geben Sie sie zusammen mit der Subnetz-Maske und der Gateway-IP-Adresse ein.

Klichen Sie auf Apply (Übernehmen). Das NWA-1100 verwendet nun die neuen IP-Einstellungen. Es ist nicht mehr möglich, mit dem NWA-1100 eine Verbindung mit der Standard-IP-Adresse herzustellen.

Wenn Sie die IP-Adresse des NWA-1100s ändern, müssen Sie beim nachsten Zugriff auf den Web-Konfigurator die neue IP-Adresse verwenden. Wenn Sie Get automatically from DHCP (Automatisch vom DHCP beziehen) wahren, müssen Sie beim DHCP-Server nachsehen, welche IP-Adresse er dem NWA-1100 zuweist. Weitere Informationen dazu finding Sie in der Dokumentation des DHCP-Servers.

1. Wenn Sie die IP-Adresse des Computers geändert haben, werden die ursprünglichen Einstellungen wiederhergestellt.
2. Ändern Sie die Drahtlosparameter der Drahtlosstationen, damit diese mit denen des NWA-1100s übereinstimmen. Lesen Sie dazu die Dokumentation des Drahtlosadapters.

Das NWA-1100 kann jetzt eine Verbindung zu ihrem Switch oder Router herstellen. Das konnen Sie bereits jetzt tun oder wenn Sie die Antennen angebracht und das NWA-1100 installiert haben.

Wenn das NWA-1100 nicht mit dem Netzwerk kommunizieren kann, stellen Sie sicher, dass das NWA-1100 eine IP-Adresse verwendet, die sich im selbst Subnetz wie der Switch/Router befindet.

Installieren der Hardware

Anschlieben der Antennen

Führer Sie die nachfolgend beschriebenen Schritte aus, um die mitgelieferten Antennen anzuschreiben.

1. Die Antennenanschlüsse befinden sich an beiden Seiten des NWA-1100s.
2. Schrauben Sie die Antennen im Uhrzeigersinn in die Antennenanschluss. Die Antennen müssen senkrecht zum Boden und parallel zueinander stehen.

Stellen Sie sicher, dass die Antennen fest in die Anschlüsse eingeschraubt sind.

Aufstellen/Montieren der Hardware

Im Allgemeinen ist die Mitte des Bereichs, der für die Drahtlosverbindungen vorgesehen ist, die gänstigste Position für den Access Point. Eine bessere Leistungsfähigkeit kann erreicht werden, wenn Sie das NWA-1100 in der Höhe montieren und die Datenübertragung durch keine Hindernisse gestört wird.

Frei stehend

Stellen Sie das NWA-1100 auf eine flache, ebene Unterlage (auf einen Tisch oder in ein Regal), die das NWA-1100 mit den Anschlusskabeln tragen kann.

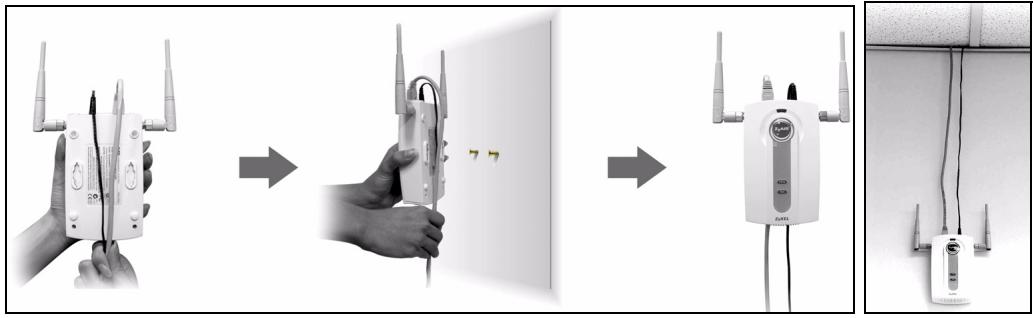

An einer Wand montiert

Fuhren Sie die nachfolgenden Schritte aus, um das NWA-1100 an einer Wand zu montieren.

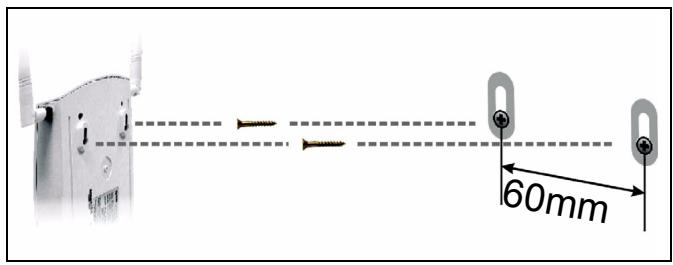

1. Schrauben Sie zwei Schrauben (nicht mitgeliefert) in einem Abstand von 60 mm in die Wand. Sie können die Zeichnung am Ende theses Handbuchs verwenden, damit die Schraublöcher den richtigen Abstand haben. Verwenden Sie Schrauben mit 6 - 8 mm breiten Köpfen (0,24 - 0,31"). Schrauben Sie die Schrauben nicht vollständig in die Wand. Lassen Sie einen kleinen Abstand zwischen Schraubenkopf und Wand. Der Abstand muss so groß sein, dass Sie das NWA-1100, dessen Schraublöcher sich an der Rückseite befinden, in den Schraubköpfeneinhängen können.

Stellen Sie sicher, dass die Schrauben fest in der Wand eingeschraubt und stark genug sind, um das Gewicht des NWA-1100s mit den Anschlusskabeln zu,tragen.

1. Richten Sie die Kabel.

Führer Sie die Anschlusskabel entlang der Rückseite des NWA-1100s (siehe Abbildung).

ODER:

Fuhren Sie die Anschlusskabel nach oben entlang der Decke.

1. Richten Sie die Montagelöcher an der Rückseite des NWA-1100s an den Schrauben in der Wand aus. Hangen Sie das NWA-1100 in die Schrauben ein.

Power-over-Ethernet (PoE) Einrichten (Optional)

Power over Ethernet (PoE) ist die Fähigkeit, das NWA-1100 über ein 8-poliges CAT 5 Ethernet-Kabel mit Strom zu versorgen, sodass keine zusätzliche Stromquelle bestehtigt wird.

Um das Ethernet-Kabel (A) mit Strom (C) zu versorgen, wird zudem ein Einspeise- oder PoE-Gerät (B) (nicht im Lieferumfang enthalten) benötigt. Dieses Leistungsmerkmal erhöht die Flexibilität in der Positionswahl des NWA-1100s (Z).
