Produkttyp	Drahtloser Zugangspunkt
Marke	ZYXEL
Modell	NWA-8500
Abmessungen (L x B x H)	198,5 x 138,5 x 47,5 mm
Gewicht	400 g
Netzwerkanschluss	1 Ethernet RJ-45 10/100 Mbps, Auto-Negotiation, Auto MDI/MDI-X
Stromversorgung	PoE (Power over Ethernet) über WLAN-Controller
Antennen	Interne Dualband-Antennen (2,4 GHz und 5 GHz)
Betriebstemperatur	0 °C ~ 50 °C
Betriebsfeuchtigkeit	10 % ~ 90 % rF (ohne Kondensation)
Zulassungen	EMV: FCC Klasse B, CE-EMV Klasse B, C-Tick Klasse B, VCCI Klasse B; Sicherheit: CSA, CE EN60950-1
Wandmontage	Bohrlochabstand: 140 mm; Empfohlene Schrauben: M4
LED-Anzeigen	PWR, LAN, WLAN 1, WLAN 2 – leuchtet im Betrieb, blinkt bei Aktivität

Häufig gestellte Fragen - NWA-8500 ZYXEL

Wie wird der NWA-8500 mit Strom versorgt?

Der NWA-8500 wird über PoE (Power over Ethernet) von einem kompatiblen WLAN-Controller mit Strom versorgt. Es ist kein Netzteil erforderlich.

Was tun, wenn keine LED leuchtet?

Überprüfen Sie die Ethernet-Verbindungen, den PoE-Switch-Status und die Kabelintegrität. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Wie montiere ich den NWA-8500 an der Wand?

Bohren Sie zwei Löcher im Abstand von 140 mm, setzen Sie Dübel ein, schrauben Sie M4-Schrauben mit einem Abstand von 0,5 cm unter dem Kopf ein und hängen Sie das Gerät an den rückseitigen Kerben auf.

Welcher Ethernet-Kabeltyp sollte verwendet werden?

Verwenden Sie ein Standard-Ethernet-Kabel (Cat5e oder höher), um den ETHERNET-Anschluss des NWA-8500 mit einem PoE-Anschluss des WLAN-Controllers zu verbinden.

Ist der NWA-8500 mit allen WLAN-Controllern kompatibel?

Die Anleitung gibt eine Kompatibilität mit dem Controller NXC-8160 bei der ersten Verwendung an. Für andere Modelle konsultieren Sie die ZYXEL-Dokumentation.

Welche Frequenzbänder werden unterstützt?

Der NWA-8500 verfügt über interne Dualband-Antennen, die 2,4 GHz und 5 GHz unterstützen.

Wie erhalte ich die Produktzertifizierungen?

Besuchen Sie www.zyxel.com, wählen Sie das Modell NWA-8500 aus der Dropdown-Liste und wählen Sie dann die gewünschte Zertifizierung auf der Produktseite aus.

Kann der NWA-8500 in einer feuchten Umgebung verwendet werden?

Die zulässige Betriebsfeuchtigkeit beträgt 10 % bis 90 % rF ohne Kondensation. Vermeiden Sie sehr feuchte Umgebungen.

Wie sind die LED-Anzeigen zu interpretieren?

Die LEDs PWR, LAN, WLAN 1 und WLAN 2 leuchten dauerhaft, wenn die Verbindung hergestellt ist. Sie blinken bei Datenübertragung.

Wo sollte der Zugangspunkt für beste Leistung platziert werden?

Installieren Sie den NWA-8500 erhöht, in der Mitte des gewünschten Abdeckungsbereichs, ohne physische Hindernisse für eine optimale Reichweite und Datenrate.

BEDIENUNGSANLEITUNG NWA-8500 ZYXEL

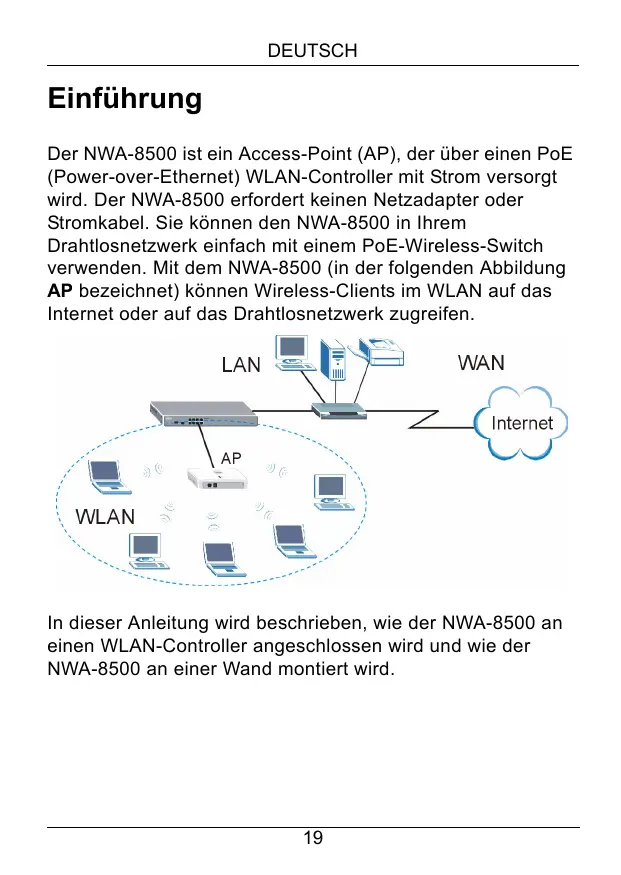

Der NWA-8500 ist ein Access-Point (AP), der über einen PoE (Power-over-Ethernet) WLAN-Controller mit Strom versorgt wird. Der NWA-8500 erfordert keinen Netzadapter oder Stromkabel. Sie können den NWA-8500 in Ihr Drahtlosnetzwerk einfach mit einem PoE-Wireless-Switch verwenden. Mit dem NWA-8500 (in der folgenden Abbildung AP bezeichnet) konnen Wireless-Clients im WLAN auf das Internet oder auf das Drahtlosnetzwerk zugreifen.

In dieser Anleitung wird beschreiben, wie der NWA-8500 an einen WLAN-Controller angeschlossen wird und wie der NWA-8500 an einer Wand montiert wird.

1 Anschlieben der Hardware

Führer Sie die unter beschriebenen Schritte aus, um den NWA-8500 für den Internetzugriff anzuschreiben.

1 Verbinden Sie mit einem Ethernet-Kabel den ETHERNET-Port mit dem WLAN-Port eines PoE WLAN-Controllers. Zum Zeitpunkt der Druckstellung kann nur der NWA-8500 mit dem Modell NXC-8160 verbunden werden.

1.1 LED-Anzeigen

Der NWA-8500 verfügt über eine Reihe von LED-Anzeigen.

Wenn der Ethernet-Port richtig angeschlossen ist, leuchten alle LED-Anzeigen (PWR, LAN, WLAN 1 und WLAN 2). Wenn Datenverkehr vorhanden ist, blinking die LED-Anzeigen LAN, WLAN 1 und WLAN 2.

ZyXEL

WLAN2

WLAN1

LAN

Wenn keine der LEDs leuchtet, prufen Sie noch einmal alle Kabelverbindungen. Stellen Sie sicher, dass der Wireless-Switch eingeschaltet ist. Wenn die LED-Anzeigen weiterhin nicht leuchten, wenden Sie sich an ihren Handler.

2 Aufstellen/Montieren der Hardware

Die günstigste Position für den AP ist im allgemeinen der Mittelpunkt des Bereichs, der für die Drahtlosverbindungen vorgesehen ist. Eine bessere Reichweite wird erzielt, wenn Sie den NWA-8500 an einem höher gelegen den Ort montieren, der frei von Hindernissen zu den anderen Geräten ist.

2.1 An einer Wand montiert

Führn Sie die nachfolgenden Schritte aus, um den NWA-8500 an einer Wand zu montieren.

Eine Angabe der zu verwendenden Schrauben und des Schraubabstands finden Sie in den Produktspezifikationen.

1 Verwenden Sie eine Stelle an einer Wand, die sehr hoch liegt und an der die Datenübertragung nicht durch Hindernisse gestört werden kann.
2 Bohren Sie die zwei Löscher für die Schrauben.

Achten Sie beim Bohren der LÖcher darauf, keine unter der Wand verlegten Kabel oder Rohre zu beschädigen.

3 Drehen Sie die Schrauben nicht ganz in die Wand ein. Lassen Sie einen kleinen Abstand von ca. 0,5 cm zwischen den Schraubköpfen und der Wand.
4 Stellen Sie sicher, dass die Schrauben fest in der Wand befestigt sind. Sie müssen das Gewicht des NWA-8500 und der Anschlusskabel/TRagen können.
5 Richten Sie die LÖcher an der Rückseite des NWA-8500 an den Schrauben in der Wand aus. Hängen Sie den NWA-8500 an die Schrauben.

Produktspezifikationen

Abmessun-gen	198,5 x 138,5 x 47,5 mm (B x T x H)
Gewicht	400 g
Anschlüsse	Ein RJ-45-Ethernet-Port (Auto-Negotiating, Auto MDI/MDI-X, 10/100 Mbps)
Antenne	Interne Antennen mit Dualband-Unterstützung (2,4 GHz und 5 GHz)
Abstand zwischen den Mittelpunktten der Schraublöcher an der Geräterückseite (für die Wandmontage).		140 mm
Empfohlene Schraubentypen für die Wandmontage		M4-Gewindeschraube (siehe Abbildung{nachste Seite)
Temperatur bei Betrieb	0 °C bis 50 °C
Luftfeuchtigkeit bei Betrieb	10 % bis 90 % RH (nicht-kondensierung)
Kennzeich-nungen	EMC: FCC Klasse B, CE-EMC Klasse B, C-Tick Klasse B, VCCI Klasse B Sicherheit: CSA International, CE EN60950-1

Abmessungen einer M4-Gewindeschraube und eines Dubels für die Wandmontage. Alle Angaben in Millimeter (mm).

Vorgehensweise zum Aufrufen einer Produktzertifizierung

1 Gehen Sie auf www.zyxel.com.
2 Wahlen Sie Ihr Produkt aus der Auswahlliste auf der ZyXEL Homepage aus, um die Seite des entsprechenden Produkts aufzurufen.
3 Wahlen Sie die Zertifizierung, die Sie von dieser Seite aus aufrufen möchten
