NWA-8500 - Point d'accès sans fil ZYXEL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès sans fil
Marque	ZYXEL
Modèle	NWA-8500
Dimensions (L x P x H)	198,5 x 138,5 x 47,5 mm
Poids	400 g
Connecteur réseau	1 port Ethernet RJ-45 10/100 Mbps, auto-négociation, auto MDI/MDI-X
Alimentation	PoE (Power over Ethernet) via contrôleur WLAN
Antennes	Antennes internes double bande (2,4 GHz et 5 GHz)
Température de fonctionnement	0 °C ~ 50 °C
Humidité de fonctionnement	10 % ~ 90 % HR (sans condensation)
Homologations	EMC : FCC Classe B, CE-EMC Classe B, C-Tick Classe B, VCCI Classe B ; Sécurité : CSA, CE EN60950-1
Fixation murale	Entraxe des trous : 140 mm ; Vis recommandées : M4
Indicateurs LED	PWR, LAN, WLAN 1, WLAN 2 – allumées en fonctionnement, clignotent en cas d'activité

FOIRE AUX QUESTIONS - NWA-8500 ZYXEL

Comment alimenter le NWA-8500 ?

Le NWA-8500 est alimenté via PoE (Power over Ethernet) à partir d'un contrôleur WLAN compatible. Aucun adaptateur secteur n'est nécessaire.

Que faire si aucune LED ne s'allume ?

Vérifiez les connexions Ethernet, l'état du commutateur PoE et l'intégrité du câble. Si le problème persiste, contactez votre revendeur.

Comment monter le NWA-8500 au mur ?

Percez deux trous espacés de 140 mm, insérez des chevilles, vissez des vis M4 en laissant un espace de 0,5 cm sous la tête, puis suspendez l'appareil par les encoches arrière.

Quel type de câble Ethernet utiliser ?

Utilisez un câble Ethernet standard (Cat5e ou supérieur) pour connecter le port ETHERNET du NWA-8500 à un port PoE du contrôleur WLAN.

Le NWA-8500 est-il compatible avec tous les contrôleurs WLAN ?

La notice indique une compatibilité avec le contrôleur NXC-8160 lors de la première utilisation. Pour d'autres modèles, consultez la documentation ZYXEL.

Quelles sont les bandes de fréquence supportées ?

Le NWA-8500 dispose d'antennes internes double bande prenant en charge le 2,4 GHz et le 5 GHz.

Comment obtenir les certifications du produit ?

Rendez-vous sur www.zyxel.com, sélectionnez le modèle NWA-8500 dans la liste déroulante, puis choisissez la certification souhaitée sur la page produit.

Le NWA-8500 peut-il être utilisé dans un environnement humide ?

L'humidité de fonctionnement admissible est de 10 % à 90 % HR sans condensation. Évitez les environnements très humides.

Comment interpréter les voyants LED ?

Les LEDs PWR, LAN, WLAN 1 et WLAN 2 sont allumées en permanence lorsque la connexion est établie. Elles clignotent lors du transfert de données.

Où placer le point d'accès pour de meilleures performances ?

Installez le NWA-8500 en hauteur, au centre de la zone de couverture souhaitée, sans obstacles physiques pour une portée et un débit optimaux.

MODE D'EMPLOI NWA-8500 ZYXEL

Cet apparéil numérique de la classe B est conforme à la norme NMB-003 du Canada.

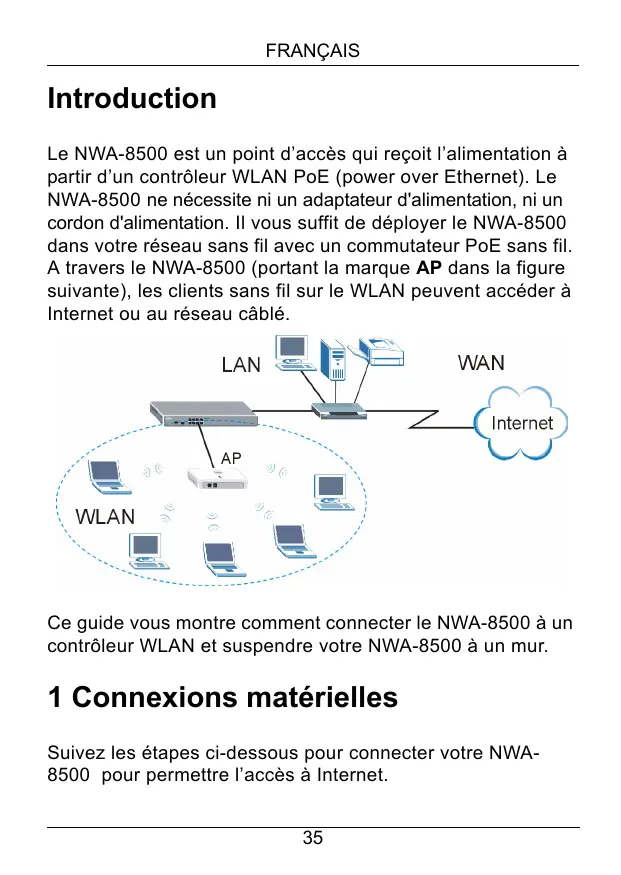

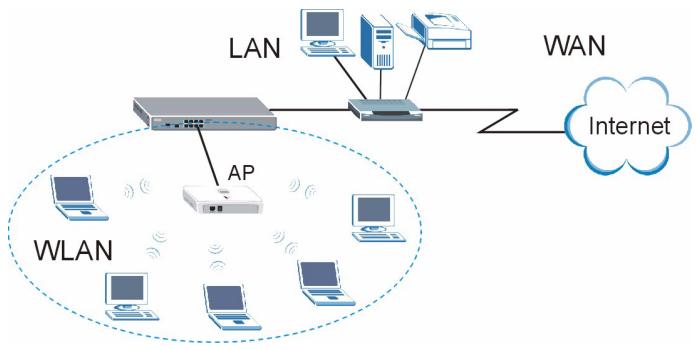

Le NWA-8500 est un point d'accès qui reçoit l'alimentation à partir d'un contrôleur WLAN PoE (power over Ethernet). Le NWA-8500 ne nécessite ni un adaptateur d'alimentation, ni un cordon d'alimentation. Il vous suffit de déployer le NWA-8500 dans votre réseau sans fil avec un commutateur PoE sans fil. A travers le NWA-8500 (portant la marque AP dans la figure suivante), les clients sans fil sur le WLAN peuvent acceder à Internet ou au réseau cable.

Ce guide vous montre comment connecter le NWA-8500 à un contrôleur WLAN et suspendre votre NWA-8500 à un mur.

1 Connexions matérielles

Suivez les étapes ci-dessous pour connecter votre NWA-8500 pour permettre l'accès à Internet.

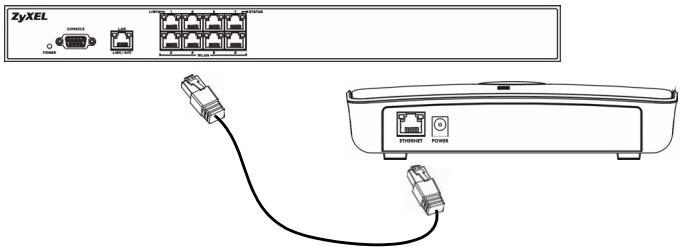

1 Utilisez le cable Ethernet inclus pour connecter le port ETHERNET à un port WLAN du contrôleur PoE WLAN. Au moment de la réduction, vous pouvez uniquement connecter le NWA-8500 au modele NXC-8160.

1.1 LEDs

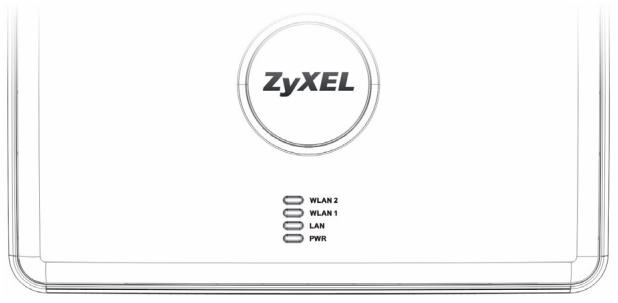

Observe les LEDs (voyants) sur le NWA-8500.

Les LEDs PWR, LAN, WLAN 1 et WLAN 2 sont toutes allumées quand le port Ethernet est correctement connecté. Les LEDs LAN, WLAN 1 et WLAN 2 clignotent lorsqu'il y a duTraffic.

Si aucune des LEDs n'est allumée, vérifiez vos connexions, et vérifie si vous cable n'est pas endommagé. Assurez-vous que votre commutateur sans fil est allumé. Si les LEDs sont toujours éteintes, contactez votre vendeur.

2 Fixation du matériel

En général, le meilleur emplacement pour le point d'accès est au centre de votre zone de couverture sans fil. Pour obtenir deaillesures performances, fixez le NWA-8500 sur un point élevé et sans obstructions.

2.1 Montage mural

Suivez les étapes pour fixer votre NWA-8500 à un mur.

Voir Spécifications du produit pour la taille des vis à utiliser et l'espacement entre celles-ci.

1 Repérez une position élevée sur le mur ne compteant pas d'obstructions.
2 Percez deux trough pour les vis.

Faites attention à ne pas endommager les tuyaux ou les fils encastrés dans le mur lorsque vous percez les trouss pour les vis.

3 Ne vissez pas les vis sur toute leur longueur dans le mur. Laissez un petit espace d'environ 0,5 cm entre les têtes des vis et le mur.
4 Vérifie que les vis sont bien fixées sur le mur. Elles doivent pouvoir supporter le poids du NWA-8500 avec les câbles de connexion.

5 Alignez les trouss au dos du NWA-8500 avec les vis sur le mur. Suspendez le NWA-8500 aux vis.

Specifications du produit

Dimensions	198,5(I) x 138,5(P) x 47,5(H) mm
Poids	400 g
Connecteur	Un port Ethernet RJ-45 en auto-négociation, auto MDI/MDI-X 10/100 Mbps
Antenne	Antennes internes avec support double bande (2,4 GHz et 5 GHz)
Distance entre les centres des troughs (pour la fixation murale) au dos de l'appareil.		140 mm
Type de vis recommandé pour la fixation murale		Vis-taraud M4 (voir la figure ci-dessous).
Température de fonctionnement		0°C ~ 50°C
Humidité de fonctionnement		10% ~ 90% RH (sans condensation)
Homologations		EMC : FCC Classe B, CE-EMC Classe B, C-Tick Classe B, VCCI Classe B Sécurité : CSA International, CE EN60950-1

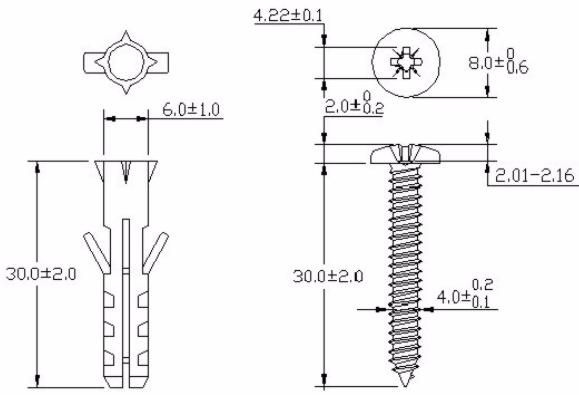

Voici les dimensions d'une vis-taraud M4 et d'une cheville pour la fixation murale. Toutes les mesures sont en millimètres (mm).

Procedure permettant de consulter une(les) Certification(s) du Produit

1 Connectez vous sur www.zyxel.com.
2 Sélectionnez votre produit dans la liste déroulante se trouvant sur la page d'accueil ZyXEL pour acceder à la page du produit concerné.
3 Sélectionnez sur cette page la certification que vous voulez consulter.
