BEDIENUNGSANLEITUNG NWA-3100 ZYXEL

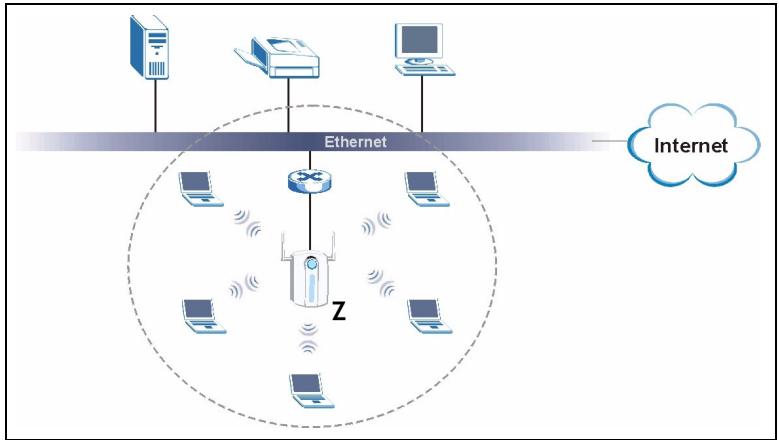

In dieser Kurzanleitung erfahren Sie, wie der NWA-3100 (im Beispiel unten mit einem Z gekennzeichnet) installiert und konfiguriert wird, damit Wireless-Clients sicher auf Ihr kabelgebundenes Netzwerk zugreifen kônnen. Weitere Informationen finden Sie im
Benutzerhandbuch. D) Internet) ed
Æ Halten Sie die Daten für Ihren Internetzugang bereit.
Um das Drahtlosnetzwerk einzurichten, müssen Sie:
1 Die Hardware anschlieRen.
2 Auf den Web-Konfigurator zugreifen.
3 Den Internetzugriff konfigurieren.
4 Die Hardware installieren.
1 AnschlieRen der Hardware

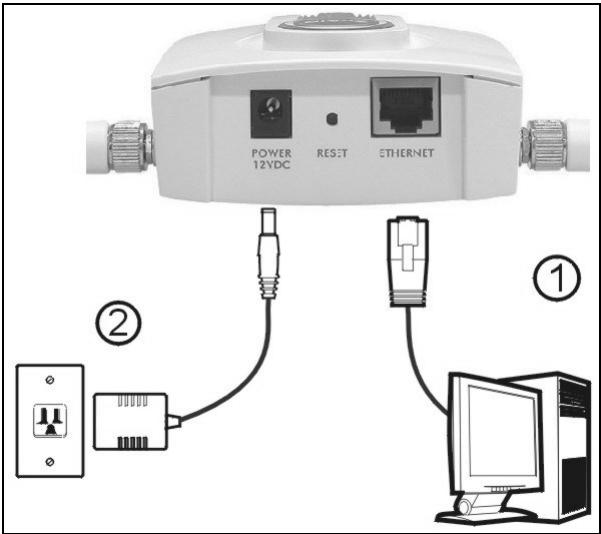

1 Verbinden Sie für die Erstkonfiguration den ETHERNET-Anschluss mit einem Ethernet- Kabel mit dem Computer.
2 Verbinden Sie die 12VDC-Netzanschlussbuchse POWER das Gerät mit dem mitgelieferten Netzadapter an das Stromnetz an.
Æ Nachdem Sie die Erstkonfiguration durchgeführt haben, verbinden Sie den ETHERNET-Anschluss des NWA-3100 mit einem Ethernetanschluss mit Netzwerkverbindung.

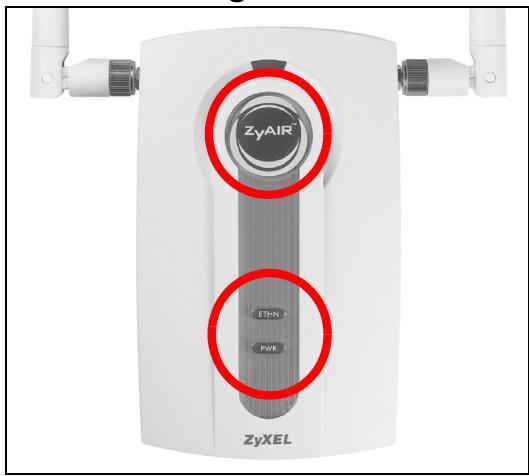

Sobald das Gerät mit Strom versorgt wird, beginnen die LED-Anzeigen PWR und ZyAIR zu leuchten. Die LED-Anzeige ETHN beginnt zu leuchten, wenn der ETHERNET-Anschluss richtig angeschlossen ist.
. Wenn die LED-Anzeige PWR nicht leuchtet, prüfen Sie, ob der richtige Netzadapter verwendet wird und ob der Adapter an eine funktionierende Steckdose angeschlossen wurde. Trennen Sie den Netzadapter ab und schlieRen Sie ihn wieder an. Wenn der Fehler weiterhin besteht, gibt es môglicherweise ein Problem mit der Hardware. In diesem Fall sollten Sie sich an den Händler wenden, bei dem Sie das Gerät erworben haben.
Wenn die LED-Anzeige ETHN nicht leuchtet, prüfen Sie die Kabelverbindung zum ETHERNET-Anschluss des NWA-3100. Stellen Sie sicher, dass die Netzwerkkarte des Computers richtig funktioniert.
2 Zugreifen auf den Web-Konfigurator
Æ Verwenden Sie den Internet Explorer 6.0 und neuere Versionen oder den Netscape Navigator 7.0 und neuere Versionen mit aktiviertem JavaScript.
2.1 Einrichten der IP-Adresse des Computers
Zuerst müssen Sie Ihren Computer so einrichten, dass er eine statische IP-Adresse im Bereich 192.168.1.3 - 192.168.1.254 mit der Subnetzmaske 255.255.255.0 verwendet. Auf diese Weise kann Ihr Computer mit dem NWA-3100 kommunizieren.
Die folgende Beschreibung betrifft die Betriebssysteme Windows 2000, Windows NT und Windows XP.
1 Klicken Sie bei Windows XP auf Start (Start) > Control Panel (Systemsteuerung).
Klicken Sie bei Windows 2000/NT auf Start (Start) > Settings (Einstellungen) > Control Panel (Systemsteuerung).
2 Klicken Sie bei Windows XP auf Network Connections (Netzwerkverbindungen).
Klicken Sie bei Windows 2000/NT auf Network and Dial-up Connections (Netzwerk- und DFÜ-Verbindungen).
3 Klicken Sie mit der rechten Maustaste auf Local Area Connection (LAN-Verbindung) und dann auf Properties (Eigenschaften).
4 Wählen Sie Internet Protocol (TCP/IP) (Internetprotokoll (TCP/IP) (bei Windows XP auf der Registerkarte General (Allgemein)), und klicken Sie auf Properties (Eigenschaften).
5 Auf dem Bildschirm erscheint das Dialogfeld Internet Protocol TCP/IP Properties (Internetprotokolleigenschaften (TCP/IP) (bei Windows XP?die Registerkarte General (Allgemein)).

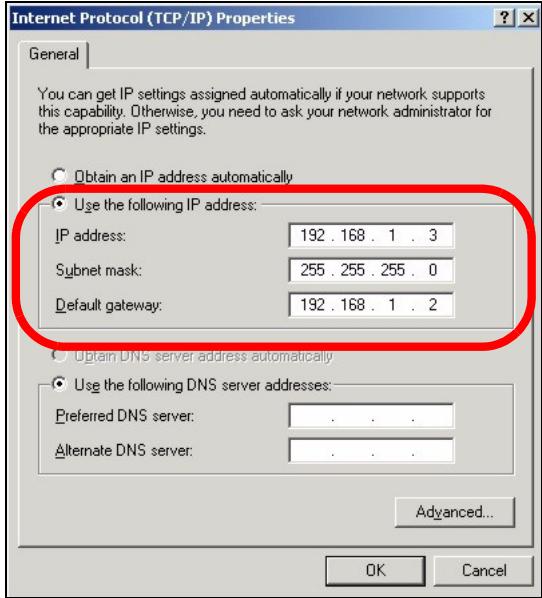

6 Wählen Sie die Option Use the following IP address (Folgende IP-Adresse verwenden), und geben Sie im Feld IP address eine IP-Adresse (aus dem Bereich
192.168.1.3 - 192.168.1.254), im Feld Subnet mask eine Subnetz-Maske (255.255.255.0) und im Feld Default gateway das Standard-Gateway (192.168.1.2) ein.
7 Klicken Sie auf OK, um das Fenster Internet Protocol (TCP/IP) Properties (Internetprotokolleigenschaften (TCP/IP)) zu schlieRen.
8 Klicken Sie auf Close (SchlieRen) (bei Windows 2000/NT auf OK), um das Fenster Local Area Connection Properties (Eigenschaften von LAN-Verbindung) zu schlieRen.
SchlieRen Sie das Fenster Network Connections (Netzwerkverbindungen).
2.2 Anmelden beim Web-Konfigurator
EL Auch wenn Sie eine drahtlose Verbindung zum NWA-3100 herstellen kônnen, wird empfohlen, das Gerät für die Erstkonfiguration über den ETHERNET-Anschluss an den Computer anzuschlieRen.
1 Starten Sie Ihren Webbrowser. Fle Edt View Favorites Tools Help Geben Sie als Adresse 192.168.1.2 ] (die Standard-IP-Adresse des NWa. [Address | p:j/192.168.12 x 3100) ein.
. Wenn Sie nicht auf den Web-Konfigurator zugreifen kônnen, prüfen Sie, ob die IP-Adressen und Subnetz-Masken des NWA-3100 und des Computers im selben IP-Adressbereich liegen (siehe Abschnitt 2.1).

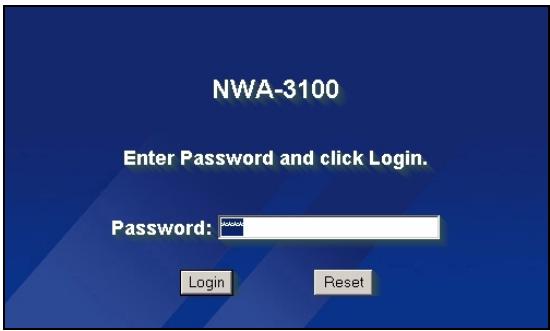

2 Klicken Sie auf Login (Anmelden) (das Standardkennwort 1234 ist
bereits vorgegeben). NWA-3100
Enter Password and click Login.

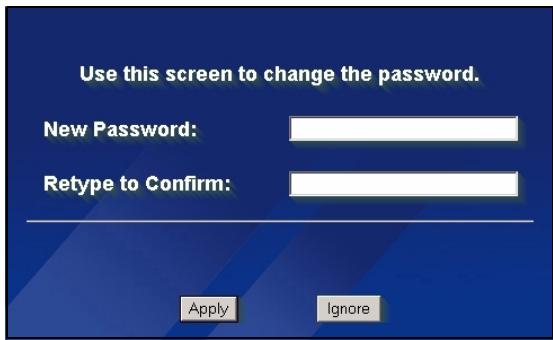

3 Ândern Sie das Kennwort, indem Sie ein neues Kennwort eingeben und
auf Apply (Übernehmen) klicken. Use this screen to change the password. Notieren Sie sich das neue Kennwort
und bewahren Sie die Notiz an NeMRasMaE LL einem sicheren Ort auf. Retype to Confirm: a
? Wenn Sie das neue Kennwort vergessen haben, muss der NWA-3100 zurückgesetzt werden. Lesen Sie im Benutzerhandbuch nach, wie die RESET-Taste verwendet wird.

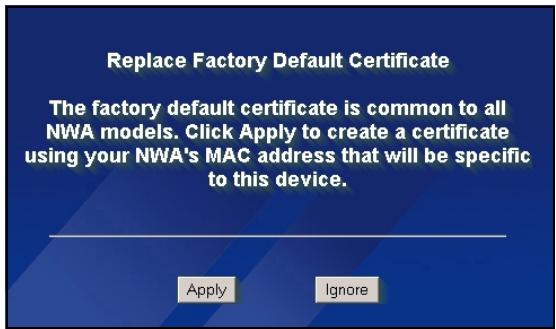

4 Klicken Sie auf Apply (Übernehmen), um das werkseitig eingerichtete Standardzertifikat für zusätzliche Sicherheit zu ersetzen. The factory default certificate is common to all Sie kônnen jedoch auch auf Ignore NWA models. Click Apply to create a certificate lgnorieren) klicken, um fortzufahren, MP, FES STE C EL wenn Sie das Zertifikat jetzt nicht : ändern môchten.
Replace Factory Default Certificate

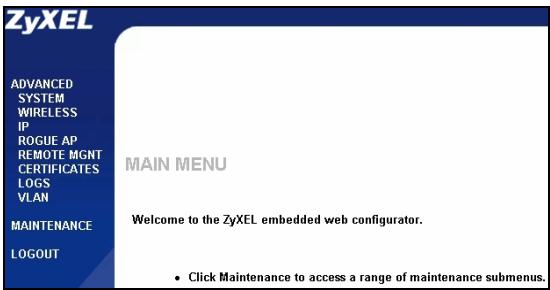

5 Das Fenster MAIN MENU (Hauptmenü) erscheint.
3 Konfigurieren des Internetzugriffs 1 Klicken Sie in der Navigationsleiste auf SYSTEM (System).
ZyXEL SYSTEM WIRELESS IP ROGUE AP REMOTE MGNT CERTIFICATES LOGS VLAN MAINTENANCE LOGOUT
2 Das Fenster SYSTEM > General (System > Allgemein) erscheint.

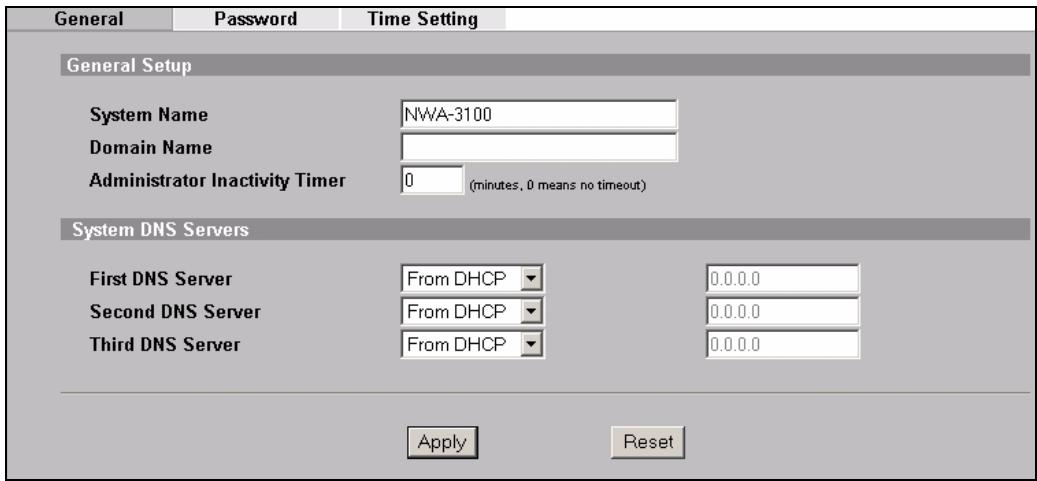

Der System Name (Systemname) identifiziert den NWA-3100 in Ihrem Netzwerk. Wählen Sie einen Namen oder belassen Sie diesen als Standard.
Domain Name (Domainname): Geben Sie einen Domainnamen ein, wenn Ihr Internetdienstanbieter diesen für die Authentifizierung benôûtigt. Sie kônnen dieses Feld auch frei lassen oder den Eintrag belassen, der automatisch angezeigt wurde.
DNS Server(s) (DNS-Server): Wenn Sie von lhrem Internetdienstanbieter bestimmte DNS-Einstellungen (Domain Name System) erhalten haben, müssen diese hier eingegeben werden. Anderenfalls belassen Sie die Standardeinstellungen dieser Felder.
3 Klicken Sie auf Apply (Übernehmen).
4 Klicken Sie in der DST] SSD Seeuny RADIUS Leyerzbokton MACFIET Navigationsleiste auf Operating Mode Fan WIRELESS (Drahtlos). Das an. moe eine El folgende Fenster erscheint. ÉÉrEER Con ene
F Enable Broathing LED: F7 Enable Spanning Tres Protocol (STF) D Roaming Ace
Æ Die Drahtlosstationen und der NWA-3100 müssen für die Drahtloskommunikation dieselbe SSID, dieselbe Kanal-ID und dieselben Verschlüsselungseinstellungen verwenden.

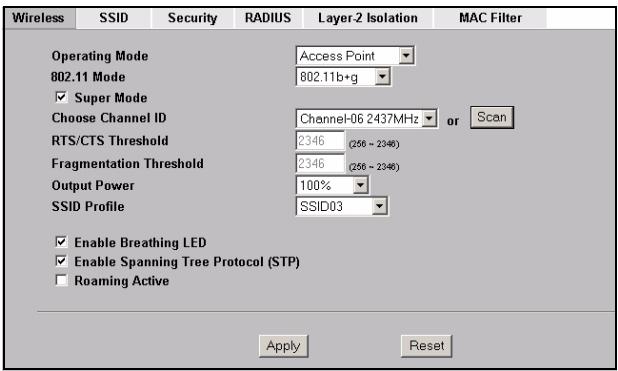

Operating Mode (Betriebsmodus): Wählen Sie als Betriebsmodus die Option Access Point.
802.11 Mode (802.11-Modus): Wählen Sie den Drahtlosstandard, den Ihr Netzwerk verwenden soll. Wenn alle Wireless-Clients IEEE 802.11a unterstützten, wählen Sie 802.11a. Anderenfalls wählen Sie 802.11b+g.
Choose Channel ID (Kanal-ID wählen): Wählen Sie den Drahtloskanal, den 1hr Netzwerk verwenden soll. Damit der NWA-3100 automatisch einen Kanal wählt, klicken Sie auf Scan (Suchlauf).
SSID Profile (SSID-Profil): Wählen Sie aus dem Listenfeld das SSID-Profil aus, das Sie für Ihren Netzwerkzugriff konfigurieren môchten. In diesem Beispiel wird das Profil SSIDO3 eingerichtet.
5 Klicken Sie auf Apply (Übernehmen), um die Einstellungen zu speichern.
6 Klicken Sie auf die Wine DS Socuty RADIOS Layorohston MACFIO Registerkarte SSID. Das folgende Fenster erscheint. Ce Die Standard-SSID (Name des En 2m er 3 Netzwerks) des SSIDO3 ist 4 cu et er ne ZyXELO3, und seine Standard- À RO sm | um | œil | it | noue Sicherheitseinstellung ist DES sw ZX seeuriôt | raduait NON r HER son EC nee Security01. ET KL securit HOME us DER son EC nee Wenn die Einstellungen anders ts soit REUN securit NONE sind, oder wenn Sie die SSID Le nee on ändern môchten, wählen Sie BE nn en —— == SSIDO3, und klicken Sie auf PET eme ne net
Edit (Bearbeiten), um die Einstellungen zu ändern.

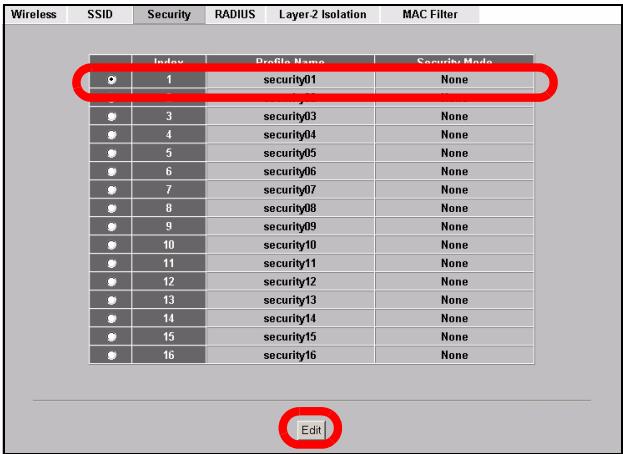

7 Klicken Sie auf die Was SS0 DSP uns Layer Bain | MACHIRET Registerkarte Security (Sicherheit). Wählen Sie die Option Security01, und klicken Sie auf Edit (Bearbeiten).
DEUTSCH Sicherheitseinstellungen für Ihr Drahtlosnetzwerk eingeben. Je nachdem, welchen Sicherheitstyp Sie im Feld Security Mode (Sicherheitsmodus) wählen,
8 Hier kônnen Sie die Wieles SSD MSG ADS Layer olaton MAC Fer
Fema pes 7] FemnPasrstmecee]
werden andere Felder angezeigt. Wählen Sie None
(Keine), wenn Sie keinen Sicherheitsmodus verwenden môchten.

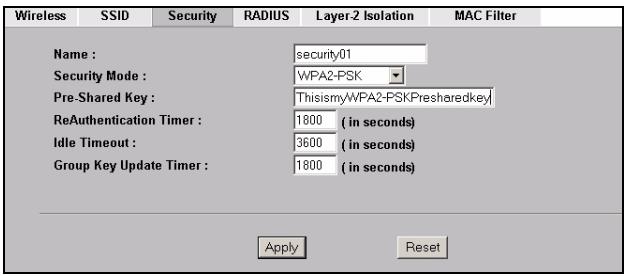

In diesem Beispiel wird der Sicherheitsmodus WPA2-PSK verwendet. Damit die Wireless- Clients auf das Netzwerk zugreifen kônnen, müssen sie denselben PSK-Schlüssel verwenden.
Stellen Sie sicher, dass alle Wireless-Clients den eingestellten Sicherheitsmodus verwenden kônnen. Klicken Sie abschlieRend auf Apply (Übernehmen).

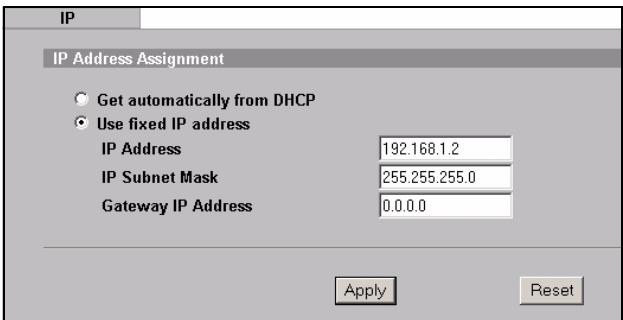

9 Klicken Sie in der IP Navigationsleiste auf IP.
Wenn Sie eine IP-Adresse
IP Aderess Assignment
€ Get autamatically frem DHCP.
haben, wählen Sie die Option à TaTaIPateS Use fixed IP address (Feste 1P Aduress fa? 15812 IP-Adresse verwenden) und IP Subnet Mask fes5 255.255.0 geben Sie sie zusammen mit Gateway IP Address Dao
der Subnetz-Maske und der Gateway-IP-Adresse ein. Anderenfalls wählen Sie Get
automatically from DHCP (Automatisch vom DHCP laden). Klicken Sie auf Apply (Übernehmen).
10 Ândern Sie die Drahtlosparameter der Drahtlosstationen, damit diese mit denen des NWA-3100 übereinstimmen. Lesen Sie dazu die Dokumentation des Drahtlosadapters.
ES Wenn Sie die IP-Adresse des NWA-3100 ändern, müssen Sie beim nächsten Zugriff auf den Web-Konfigurator die neue IP-Adresse verwenden.
Das Gerät kann nun, an das kabelgebundene Netzwerk angeschlossen werden. Das kônnen Sie jetzt tun oder auch erst, wenn Sie die Hardware installiert haben.
. Wenn die Wireless-Clients nicht auf das kabelgebundene Netzwerk zugreifen kônnen, prüfen Sie, ob die IP-Adresse und die Subnetz-Maske des NWA-3100 und des Computers im Netzwerk im selben Bereich liegen. Wenn die LED-Anzeige ETHN nicht leuchtet, prüfen Sie die Kabelverbindung zwischen dem NWA-3100, dem Computer oder dem Hub.
4 Installieren der Hardware
4.1 AnschlieRen der Antennen
ES Wenn Sie die Vorderseite des NWA-3100 vor sich haben, ist die rechte Antenne (Hauptantenne) die, die Daten sendet und empfängt, und die linke Antenne, die Daten nur empfängt.
DEUTSCH Führen Sie die nachfolgend beschriebenen Schritte aus, um die mitgelieferten Antennen anzuschlieRen.
1 Die Antennenanschlüsse befinden sich an beiden Seiten des NWA-3100.
2 Schrauben Sie die Antennen im Uhrzeigersinn in die Antennenanschlüsse. Die Antennen
müssen senkrecht zum Boden und 2-(< parallel zueinander stehen. fan à 8 Stellen Sie sicher, dass die Antennen fest ©
in die Anschlüsse eingeschraubt sind.
4.2 Aufstellen/Montieren der Hardware
Im allgemeinen ist die Mitte des Bereichs, der für die Drahtlosverbindungen vorgesehen ist, die günstigste Position für den Access Point. Eine bessere Leistungsfähigkeit kann erreicht werden, wenn Sie den NWA-3100 in der Hôhe montieren und die Datenübertragung durch keine Hindernisse gestôrt wird.
Stellen Sie den NWA-3100 auf eine flache, ebene Unterlage (auf einen Tisch oder in ein Regal), den NWA-3100 mit den Anschlusskabeln tragen kann.
An einer Wand montiert
Führen Sei die nachfolgenden Schritte aus, um den NWA-3100 an einer Wand zu montieren.
1 Verwenden Sie eine Stelle an einer Wand, die sehr hoch liegt und an der die Datenübertragung nicht durch Hinernisse gestôrt werden kann.

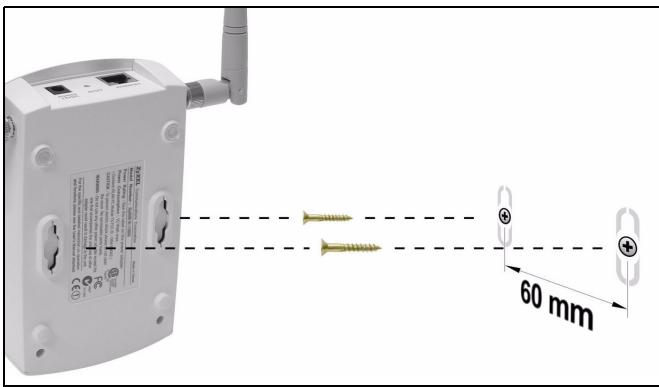

2 Schrauben Sie zwei Schrauben (nicht mitgeliefert) in einem Abstand von 60 mm in die Wand. Sie kônnen die Zeichnung am Ende dieses Handbuchs verwenden, damit die Schraublôcher den richtigen Abstand haben. Verwenden Sie Schrauben mit 6 - 8 mm breiten Kôpfen (0,24 - 0,31"). Schrauben Sie die Schrauben nicht vollständig in die Wand. Lassen Sie einen kleinen Abstand zwischen Schraubenkopf und Wand. Der Abstand muss so gro sein, dass Sie das den NWA-3100, dessen Schraublôcher sich an der Rückseite befinden, in den Schraubkôpfen eingehängt werden kann.
DEUTSCH ES Stellen Sie sicher, dass die Schrauben fest in der Wand eingeschraubt und stark genug sind, um das Gewicht des NWA-3100 mit den Anschlusskabeln zu tragen.
3 Richten Sie die Kabel. Führen Sie die Anschlusskabel entlang der Rückseite des NWA-3100 (siehe Abbildung). ODER: Führen Sie die Anschlusskabel nach oben entlang der Decke.
4 Richten Sie die Montagelôcher an der Rückseite des NWA-3100 - an den Schrauben in der | Wand aus. Hängen Sie den | 6 NWA-3100 in die Schrauben ein.
5 Power over Ethernet (POE)
Power over Ethernet (PoE) ist die Fähigkeit, den NWA-3100 über ein 8-poliges CAT 5 Ethernet-Kabel mit Strom zu versorgen, sodass keine zusätzliche Stromquelle benôtigt wird.

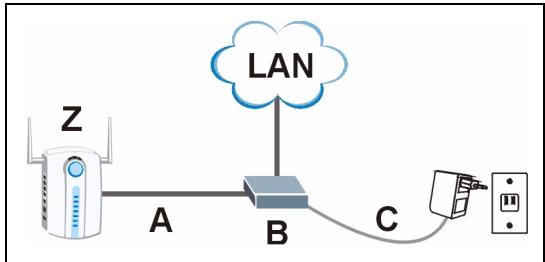

DEUTSCH Um das Ethernet-Kabel (A) mit Strom (C) zu versorgen, wird zudem ein Einspeise- oder PoE-Gerät (B) (nicht im Lieferumfang enthalten) benôtigt. Dieses Leistungsmerkmal erhôht die Flexibilität in der Positionswahl des NWA-3100 (Z).
