Type de produit	Serveur de stockage réseau (NAS)
Marque	ZYXEL
Modèle	NSA-220 PLUS
Fonctions principales	Partage de fichiers, sauvegarde automatique, streaming multimédia via client media, RAID 0/1/JBOD
Capacité de stockage	Jusqu'à 2 disques durs SATA I ou SATA II (3.0 Gbit/s), non inclus
Interfaces réseau	1 port Ethernet (RJ-45)
Interfaces USB	1 port USB 2.0
Alimentation	Externe, incluse (100-240V)
Sécurité	Pare-feu / IDP recommandé, mot de passe administrateur (par défaut : admin/1234)
Systèmes d'exploitation supportés	Windows (2000/XP), Mac, Linux
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Débrancher avant nettoyage.
Pièces détachées et réparabilité	Disques durs SATA, alimentation externe, câble Ethernet, CD de ressources. Réparation par un professionnel agréé.
Contenu de l'emballage	NSA-220 PLUS, câble Ethernet, adaptateur secteur avec cordon, CD (utilitaire, Memeo Autobackup, guide), guide de démarrage rapide

FOIRE AUX QUESTIONS - NSA-220 PLUS ZYXEL

Comment installer un disque dur dans le NSA-220 PLUS ?

Débranchez l'alimentation et le câble Ethernet. Ouvrez le panneau arrière, desserrez la vis du tiroir, placez le disque dur SATA dans le tiroir et fixez-le avec les vis. Replacez le tiroir dans la baie, revissez, refermez le panneau. Branchez et allumez. Attention : les disques ne sont pas échangeables à chaud.

Comment accéder à l'interface de gestion du NSA ?

Pour Windows, insérez le CD, installez l'utilitaire NSA Discovery, puis exécutez-le. Cliquez sur l'icône Admin pour ouvrir la session. Pour accès direct, tapez 'nsa220plus' dans la barre d'adresse du navigateur.

Comment créer un volume de stockage ?

Connectez-vous à l'interface web. Cliquez sur 'Storage' puis 'Create an Internal Volume'. Choisissez JBOD, RAID 0 ou RAID 1 (recommandé). Donnez un nom et appliquez. La création formatte les disques, toutes les données sont perdues.

Comment mapper le NSA en tant que lecteur réseau Windows ?

Utilisez l'utilitaire NSA Discovery. Cliquez sur l'icône Map. Le dossier public s'ouvre. Dans l'Explorateur, allez dans Outils > Mapper un lecteur réseau, choisissez une lettre et sélectionnez le dossier partagé du NSA.

Comment configurer une sauvegarde automatique avec Memeo Autobackup ?

Fermez l'utilitaire Discovery pour éviter un conflit de port. Insérez le CD, cliquez sur Outils, puis Memeo Instant Backup. Suivez l'assistant. Après installation, sélectionnez le dossier de sauvegarde sur le NSA mappé et choisissez les fichiers à sauvegarder. Un plan de sauvegarde est créé.

Quels disques durs sont compatibles avec le NSA-220 PLUS ?

Le NSA accepte les disques durs SATA I ou SATA II (3.0 Gbit/s) avec connecteurs d'alimentation SATA 15 broches. Il est recommandé d'utiliser deux disques de même taille et modèle pour RAID.

Comment réinitialiser le mot de passe administrateur ?

La notice ne mentionne pas de procédure de réinitialisation matérielle. Si vous avez oublié le mot de passe, contactez le support ZYXEL. Par défaut, le nom d'utilisateur est 'admin' et le mot de passe '1234' (sensible à la casse).

Comment configurer le RAID 1 pour la sécurité des données ?

Lors de la création du volume, choisissez RAID 1. Cela met en miroir les données sur les deux disques. L'espace disponible est limité à la capacité du plus petit disque. RAID 1 est recommandé pour la sécurité.

Que faire si je n'arrive pas à accéder à l'interface web ?

Vérifiez que le NSA est allumé et que les câbles sont bien connectés (LED LAN allumée). Assurez-vous que votre ordinateur est sur le même sous-réseau. Utilisez l'utilitaire Discovery pour trouver l'adresse IP du NSA et effectuez un ping. Testez avec un autre navigateur (Internet Explorer 6.0+, Firefox 1.07+, Netscape 7.0+).

Comment éteindre correctement le NSA ?

Appuyez sur le bouton d'alimentation avant et maintenez-le enfoncé jusqu'à entendre un bip. Relâchez ensuite le bouton. Attendez que les voyants s'éteignent avant de débrancher l'alimentation.

MODE D'EMPLOI NSA-220 PLUS ZYXEL

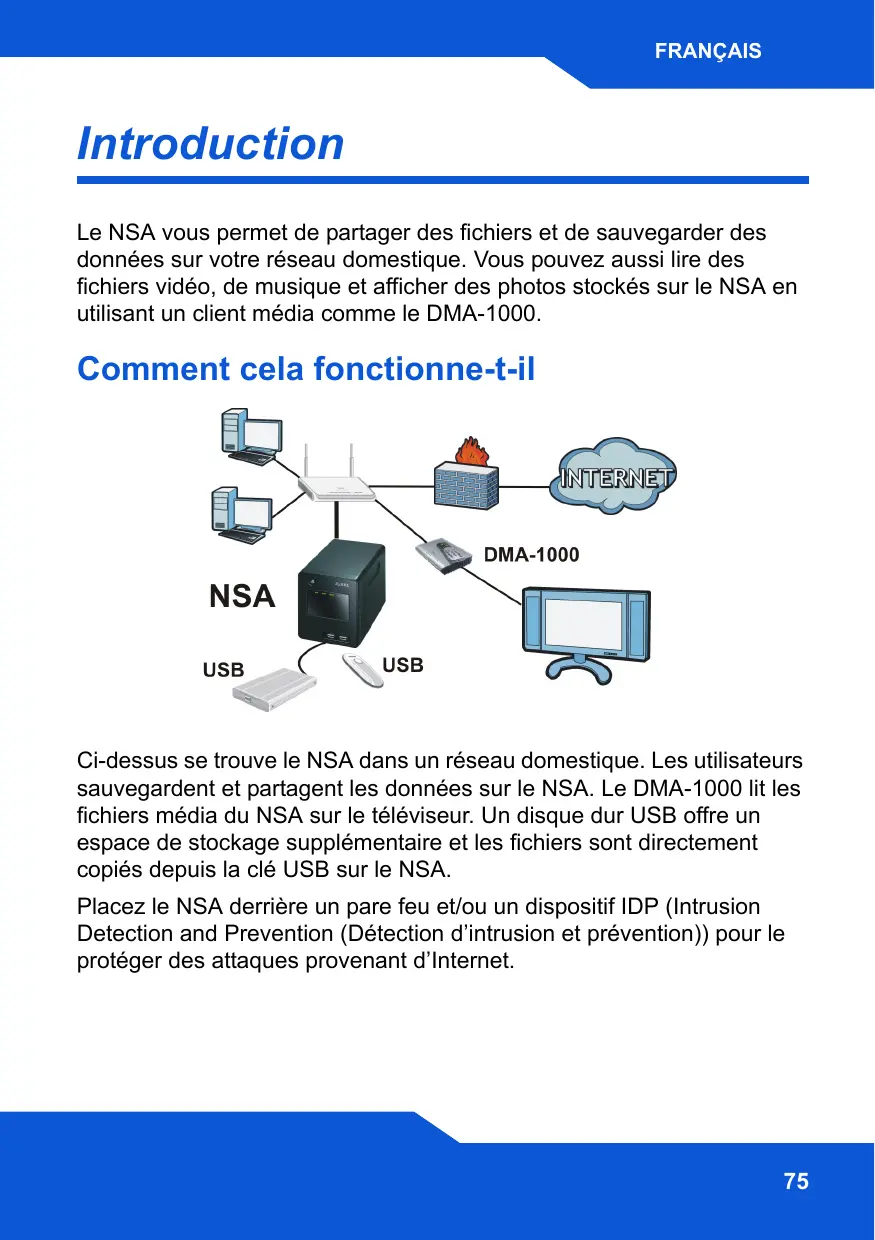

Le NSA vous permet de partager des fichiers et de sauvegarder des données sur votre réseau domestique. Vous pouvez aussi lire des fichiers vidéo, de musique et afficher des photos stockées sur le NSA en utilisant un client media comme le DMA-1000.

Comment ila fonctionne-t-il

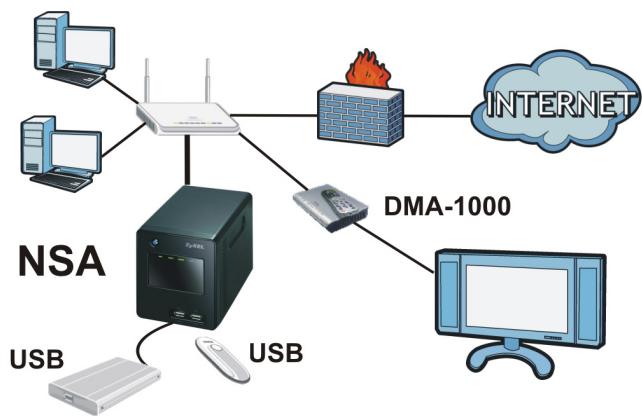

Ci-dessus se trouve le NSA dans un réseau domestique. Les utilisateurs sauvegardent et partagent les données sur le NSA. Le DMA-1000 lit les fichiers média du NSA sur le téléviseur. Un disque dur USB offre un espace de stockage supplémentaire et les fichiers sont directement copiés depuis la clé USB sur le NSA.

Placez le NSA derrière un pare-feu et/ou un dispositif IDP (Intrusion Detection and Prevention (Détection d'intrusion et prévention)) pour le protéger des attaques provenant d'Internet.

Mise en route

• Installer les disques durs, 78
• Connecter le NSA, 81 Accéder au NSA, 83 NSA Ouvrir une session, 86
• Créer un volume, 87
• Mappez le NSA sur votre ordinateur Lecteur réseau, 90
• Sauvegarder des fichiers à l'aide de Memeo Autobackup, 92

Consulter le guide de l'utilisateur sur le CD inclus pour les instructions concernant la configuration de toutes les fonctionnalités du NSA.

Avant de commencer

Vouavesbecoindesélementes suivantsavantdecommencer

• NSA
• CD inclus contenant l'utilitaire de découverte du NSA, le programme Memeo Autobakeup, logiciel client media, et le guide de l'utilisateur
• Cordon d'alimentation et alimentation (externe)
• Cable Ethernet fourni
• Un ou deux disques durs compatibles SATA I ou SATA II (3.0 Gbit/s) (Serial Advanced Technology Attachment) avec connecteurs d'alimentation SATA 15 broches
• Tournevis cruciforme pour installer les disques durs dans les tiroirs de disque
• Câble USB (en option : ceci est nécessaire seulement si vous pouvez augmenter la capacité de stockage en connectant des lecteurs USB compatibles (version 2)). Il est recommandé d'utiliser l'adaptateur d'alimentation externe propre au périphérique USB s'il en est équipé.
• Ordinateur avec carte d'interface réseau (NIC) et TCP/IP installés
• Périphérique réseau tel que commutateur, routeur ou hub.

Installer les disques durs

Une fois que vous avez installé un disque dur sur le NSA et créé un volume, toutes les données existantes sur le disque seront effacées. Si vous voulez installer deux disques durs et les configurer en volumes RAID (voir page 87), il est recommandé d'utiliser la même taille et le même modèle de disque pour obtenir les performances.

Les disques durs NE SONT PAS échangeables à chaud. Le NSA doit être éteint avant de retirer ou d'installer le(s) disque(s) dur(s).

Le fait de formater un volume formate les disques durs. Toutes les données seront perdues. Sauvegardez tous les fichiers du disque sur un autre emplacement avant d'installer le disque dans le NSA.

1. Assurez-vous que les cordons d'alimentation et Ethernet sont déconnectés du NSA.

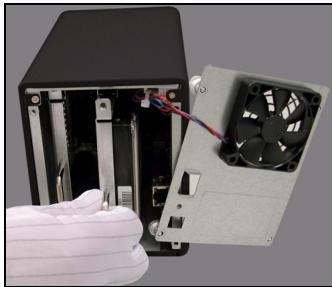

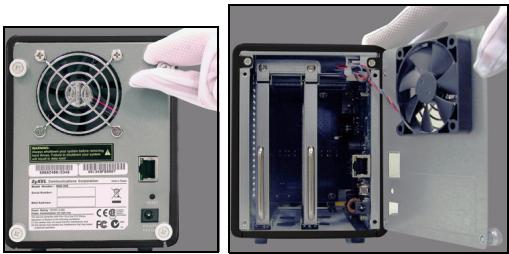

2. Desserrez les vis papillon situées sur le panneau arrière et ouvrez-le.

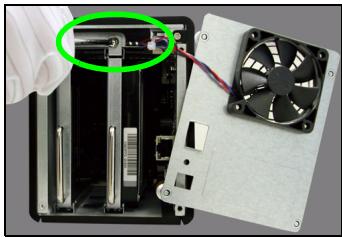

1. Utilisez un tournevis pour desserrer les vis de fixation d'un tiroir de disque.

1. Extrayez le tiroir de disque.

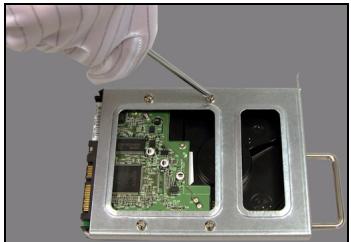

1. Placez le disque sur une surface plane avec les trous de vis dirigés vers le haut. Placez le tiroir du disque sur celui-ci et fixez-le à l'aide des vis comme indiqué.

1. Replacez le tiroir en le faisant coulisser dans la baie du disque. Assurez-vous que le trou de vis se trouve au-dessus. Poussez le tiroir vers l'intérieur sur toute sa longueur de façon à ce que le trou de vis situé au-dessus soit aligné avec le cadre interne.

1. Replacez la vis de fixation du tiroir du disque.

1. Répétez les étapes 3 à 7 pour un second disque dur si nécessaire.
2. Remplacez le panneau arrière et serrez les vis papillon.

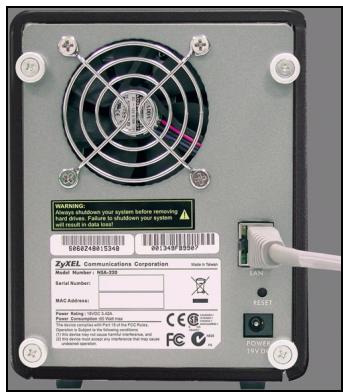

1. Utilisez le câble Ethernet fourni pour connecter le port LAN situé au dos du NSA à un ordinateur, commutateur ou routeur sur votre réseau.

1. Connectez une extrémité du cordon d'alimentation à la prise POWER (Alimentation) située au dos du NSA et l'autre extrémité à l'alimentation externe. Connectez l'alimentation externe à une prise de courant.

Utilisez UNIQUEMENT l'alimentation incluse.

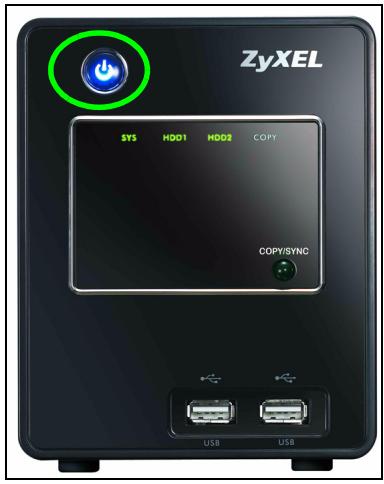

1. Appuyez sur le bouton d'alimentation situé sur la façade du NSA pour l'allumer. Observez les voyants en façade.

Si aucun voyant ne s'allume, vérifiez que le cordon d'alimentation est correctement branché et que la source d'alimentation est allumée.

• Le témoin du bouton d'alimentation s'allume en bleu.
• Le voyant SYS s'allume en vert après le démarrage (cela prend environ 50 secondes).
• Les voyants de disques durs s'allument si le NSA détecte les disques durs dans les baies de disques.
• Le voyant du port LAN du panneau arrière s'allume si le port Ethernet est correctement connecté à votre réseau. Il clignote lors de l'émission ou la réception de données.

Pour éteindre le NSA, appuyez sur le bouton d'alimentation et maintenez-le enfoncé jusqu'à entendre un bip. Relâchez ensuite le bouton.

Acceder au NSA

Pour un ordinateur Windows, utilisez l'utilitaire Discovery (voir page 83). Pour un autre type d'ordinateur (comme Mac ou Linux), utilisez Direct Access (voir page 85).

Utiliser l'utilitaire de découverte pour accéder au NSA

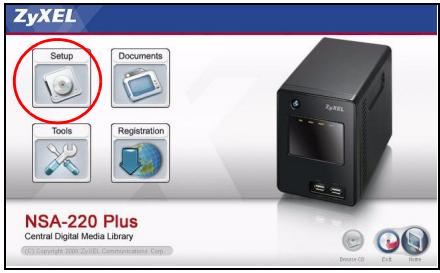

1. Insérez le CD inclus dans votre lecteur de CD-ROM. Cliquez sur Setup (Installer) dans l'écran qui s'affiche. Puis cliquez sur le lien NSA Discovery Utility (Utilitaire de découverte du NSA-220).

Si cet écran n'apparaît pas, utilisez Windows Explorer (My Computer) (Poste de travail) pour accéder au CD-ROM (généralement lecteur D). Double cliquez sur setup.exe.

1. L'assistant d'installation démarre. Suivez les instructions de l'installateur. Cliquez sur Finish (Terminer) pour terminer l'installation.

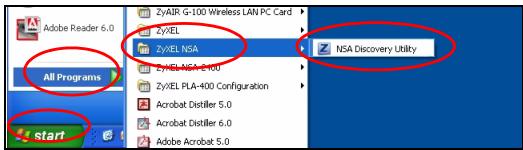

1. Dans Windows, cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ZyXEL NSA > NSA Discovery Utility (utilitaire de découverte NSA) pour exécuter l'utilitaire de découverte. Si votre ordinateur est équipé de plusieurs cartes réseau, vous serez alors invité à enCHOISIR une.

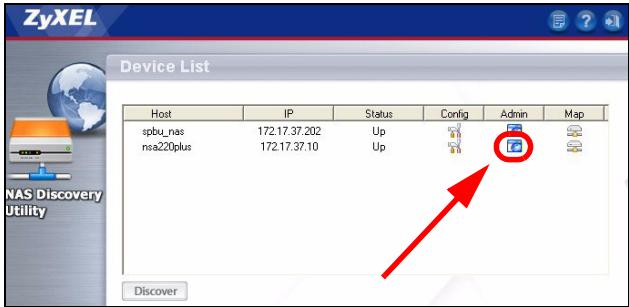

1. L'utilitaire donne la liste des NSA dans votre réseau.

1. Cliquez sur l'icône Admin pour voir l'écran d'ouverture de session du configurateur web (voir page 86).
2. (Si vous devez changer l'adresse NSAIP du, cliquez sous l'icône Config.
3. Pour mapper le NSA à un lecteur réseau Windows, cliquez sur l'icône sous Map (voir page 90).
4. Pour actualiser l'écran, cliquez sur Discover (Découvrir).

Accès direct

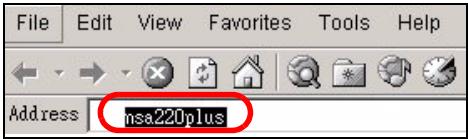

Ouvrez Internet Explorer (ou un autre navigateur web tel que Firefox). Tapez 'nsa220plus' comme adresse de site web et appuyez sur [Enter] (Entrée) ou cliquez sur Go (Envoyer).

NSA ouvrir une session

Cette section vous indique comment ouvrir une session dans le NSA et changer le mot de passe d'administrateur.

Si vous n'arrivez pas à accéder à l'écran d'ouverture de session, consultez la section de dépannage à la fin de ce guide.

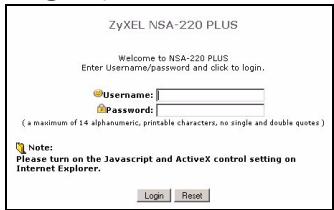

1. Entrez le nom d'utilisateur 'admin' et le mot de passe '1234' par défaut et cliquez sur Login (Ouvrir une session).

Le nom de l'utilisateur et le mot de passe tiennent compte de la casse. Vérifiez que le verrouillage de majuscule n'est pas activé.

1. Il est conseillé de choisir un nouveau mot de passe (et de le noter). Cliquez sur Apply (Appliquer) pour sauvegarder vos modifications et passer à l'écran suivant.

1. L'écran My NSA s'affiche.

Créer un volume

Cette section vous indique comment créer un volume interne dans le NSA. Un volume est une zone de stockage sur un ou plusieurs disques durs.

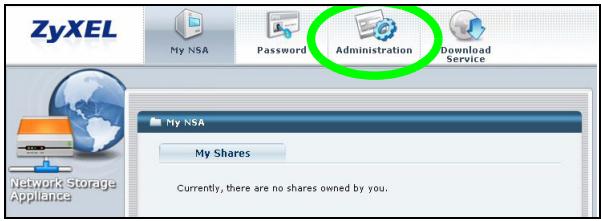

1. Cliquez sur administration.

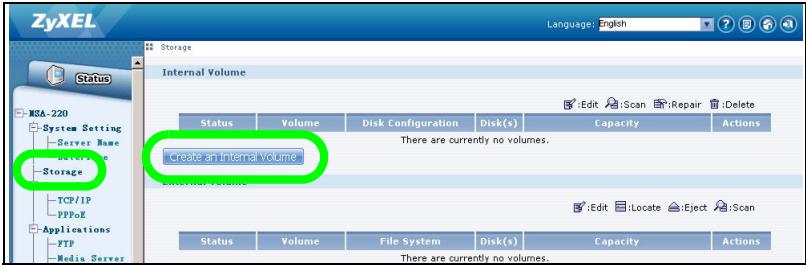

1. S'il n'y a pas encore de volume interne (zone de stockage), cliquez sur Storage (Stockage) sur le panneau de navigation, et cliquez ensuite sur Create an Internal Volume (Créer un volume interne). Si votre disque dur comporte déjà un volume que vous pouvez utiliser, passez à la section 6. Si vous pouvez supprimer un volume existant, consultez le chapitre Storage Screens (Écrans de stockage) dans le guide de l'utilisateur.

Le fait de créer un volume formate les disques durs. Toutes les données seront perdues.

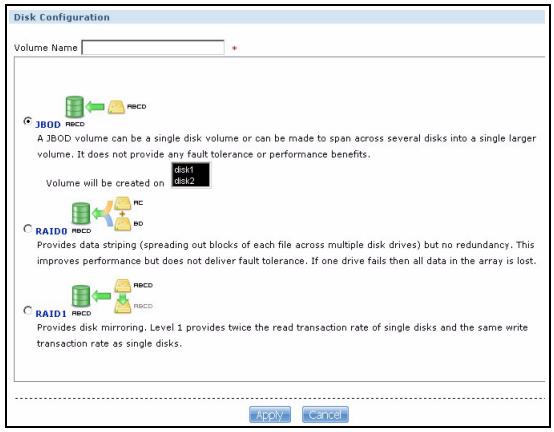

1. Si vous avez deux disques durs installés, sélectionnez une configuration de disque.
2. JBOD (espace de stockage maximum des données)

Utilise la capacité de stockage complète pour chaque disque, même s’il y a deux disques durs avec des capacités de stockage différentes. Avec deux disques durs, vous pouvez créer deux volumes (un pour chaque disque) de sorte que la panne d’un disque n’affecte pas l’autre. Avec deux disques durs dans un volume JBOD simple, vous perdez toutes les données sur les disques si un disque tombe en panne.

• RAID 0 (non recommandé)

Présente les vitesses d'écriture les plus élevées, mais si un disque tombe en panne, vous perdez toutes les données sur les deux disques. Utilisez uniquement RAID 0 pour les données non critiques nécessitant des vitesses d'écriture élevées (comme la réserve, les graphiques et les yeux). L'espace de stockage de données est limité à deux fois la capacité du disque le plus petit.

• RAID 1 (recommandé)

Met en miroir les données d'un disque sur le second disque pour assurer la sécurité des données. RAID 1 est plus lent que RAID 0, mais vous pouvez récupérer l'ensemble de vos données si un disque tombe en panne. L'espace de stockage des données est limité à la capacité du disque le plus petit.

1. Entrez un nom dans le champ Volume Name (Nom du volume). Cliquez sur Apply (Appliquer) pour commencer la création du volume.

1. Patientez pendant la création du volume.

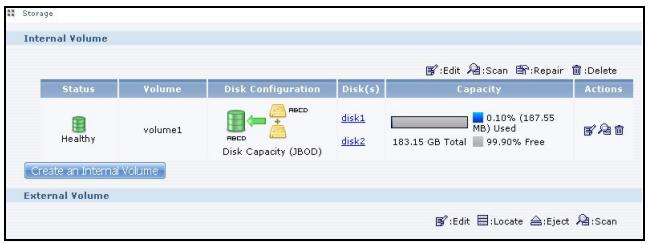

2. Vous pouvez utiliser le volume une fois que l'état est Healthy (Sain). Pour un volume RAID, l'état est Resync jusqu'à ce que le volume soit prêt.

1. Si deux disques sont installés et que vous avez créé un volume JBOD sur un seul disque, répétez les étapes pour créer un second volume sur l'autre disque.

Mappez le NSA sur votre ordinateur lecteur réseau

Vous stockez les fichiers sur le NSA dans des partages (semblables à des dossiers Windows partagés). Mapper un NSA partage sur un lecteur réseau Windows pour pouvoir utiliser Windows Explorer (Explorateur Windows) pour transférer des fichiers vers et à partir du NSA. APRÈS avoir mapped un partage, vous pouvez faire glisser et déplacer des fichiers entre votre ordinateur et le NSA.

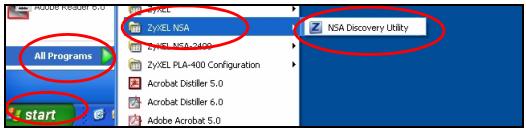

1. Dans Windows, cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ZyXEL NSA > NSA Discovery Utility (utilitaire de découverte NSA) pour executer l'utilitaire de découverte. Si votre ordinateur est équipé de plusieurs cartes réseau, vous serez alors invité à enCHOISIR une.

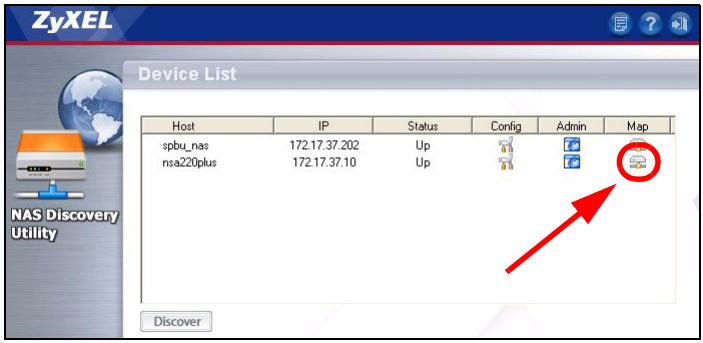

1. L'utilitaire donne la liste des NSA dans votre réseau. Cliquez sur l'icône MAP dans l'utilitaire de découverte.

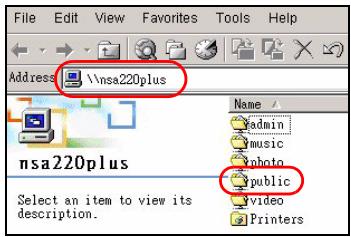

1. Le dossier public du NSA s'affiche dans Explorateur Windows.

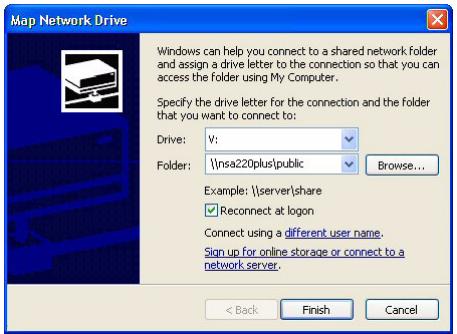

1. Cliquez sur Tools (Outils) > Map Network Drive (Mapper le lecteur réseau). Dans le champ Drive (Lecteur), sélectionnez une lettre de lecteur à utiliser pour le NSA. Dans le champ Folder (Dossier), sélectionnez le NSA (vous devrez peut-être parcourir pour le trouver).

1. Si l'utilitaire de découverte n'est pas installé sur votre ordinateur, vous pouvez ouvrir Windows Explorer (Explorateur Windows) et taper deux barres de fraction inversées suivies du nom du serveur (nsa220plus par défaut) ou de l'adresse IP du NSA.

Sauvegarder des fichiers à l'aide de memeo autobackup

Utilisez le logiciel Memeo Autobackup inclus sur le CD pour sauvegarder automatiquement les fichiers sélectionnés depuis votre ordinateur sur le NSA chaque fois que vous modifiez les fichiers.

Configuration requise

Memeo Autobackup fonctionne avec Windows 2000 Workstation avec Service Pack 6, Windows XP Pro, ou Windows XP Edition familiale.

Installation et configuration de memeo autobackup

Le programme Memeo Autobackup utilise le même port réseau que l'utilitaire de découvert pour découvert le. NSA Pour éviter tout conflit de port, fermez d'abord l'utilitaire de découvert avant d'utiliser Memeo Autobackup.

1. Etant donné que vous devez redémarrer votre ordinateur, fermez vos autres fichiers et programmes avant d'installer le logiciel Memeo Autobackup.

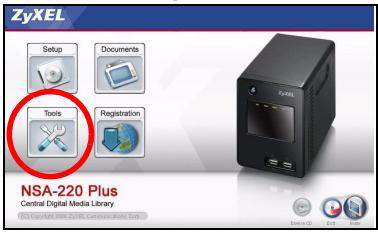

2. Insérez le CD inclus dans votre lecteur de CD-ROM. Cliquez sur l'icône Tools (Outils) dans l'écran qui s'affiche. Puis cliquez sur le logiciel Memeo Instant Backup.

Si cet écran n'apparaît pas, utilisez Windows Explorer (My Computer) (Poste de travail) pour accéder au CD-ROM (généralement lecteur D). Double-cliquez sur setup.exe.

1. Suivez les instructions pour installer le logiciel.

Memo Autobackup nécessite Microsoft. NET version 1.1. L'assistant l'installe pour vous s'il n'est pas déjà installé dans votre ordinateur.

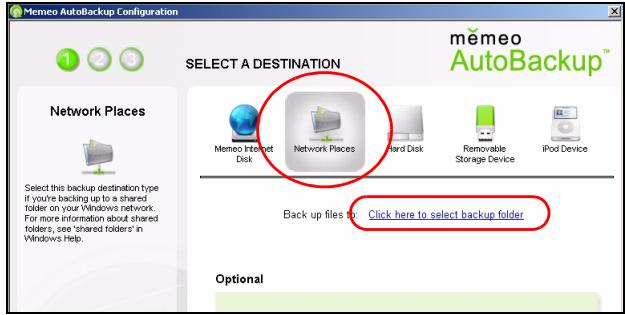

1. Quand vous voyagez, l'écran suivant, Sélectionnez Network Places (Emplacements du réseau) et cliquez sur link (Liaison) pour sélectionner votre dossier de sauvegarde.

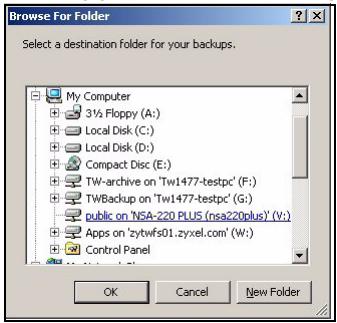

1. Sélectionnez le lecteur mappé du NSA et cliquez sur OK.

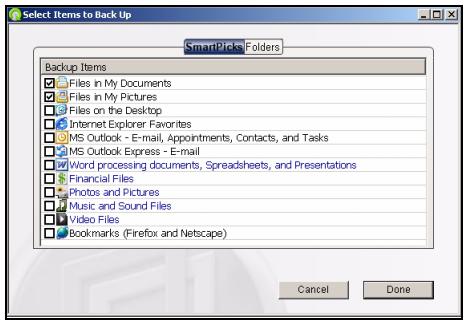

1. Dans cet écran, Sélectionnez les éléments que vous pouvez sauvegarder.

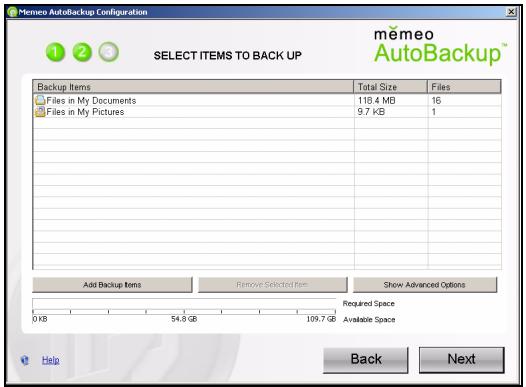

1. Cet écran donne la liste des éléments que vous avez sélectionnés pour être sauvegardés. Confirmez vos sélections et cliquez sur Next (Suivant).

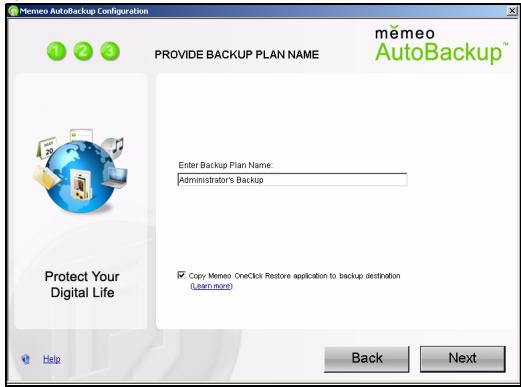

1. Spécifiez un nom pour votre plan de sauvegarde (ou utilisez simplement le nom par défaut). Cliquez sur Next (Suivant) et ensuite sur Done (Fait).

Utiliser memeo autobackup après l'installation initiale

Après avoir installé et configuré Memeo Autobackup, double cliquez sur l'icône dans la barre d'état pour ouvrir l'écran de démarrage du programme.

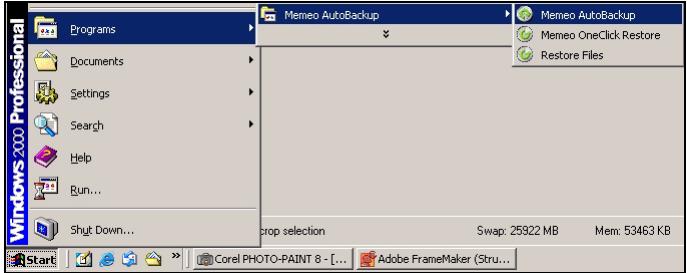

Si l'icone ne s'affiche pas, vous pouvez cliquer sur Start (Démarrer) > Programs (Programmes) > Memeo Autobackup > Memeo Autobackup pour le démarrer.

Dépannage

Procédez de la manière suivante si vous n'arrivez pas à obtenir l'écran NSA d'ouverture de session.

Assurez-vous que le NSA est allumé. - Vérifiez les connexions des câbles du NSA. Vérifiez que la LED LAN du NSA (située sur le port LAN) est allumée ou clignote. - Si vous avez essayé d'ouvrir directement une session en tapant le nom du serveur (nsa220plus par défaut) dans les champs d'adresse de vos navigateurs web, assurez-vous que vous l'avez correctement tapé. Si cela ne fonctionne toujours pas, essayez d'utiliser l'utilitaire découverte. - Vérifiez que l'adresse IP de votre ordinateur se trouve dans le même sous-réseau que l'adresse IP du NSA. Vous pouvez utiliser l'utilitaire de découverte pour partager l'adresse IP du NSA. Consultez l'annexe du guide de l'utilisateur pour la manière de paramétrer l'adresse IP de votre ordinateur afin de pouvoir la modifier. Sautez cette partie si vous savez que des routeurs sont placés entre votre ordinateur et le NSA (comme si vous vous connectiez par Internet). - Envoyez une requête ping au NSA depuis votre ordinateur. Vérifiez que l'adaptateur Ethernet de votre ordinateur est installé et fonctionne correctement. Sur un ordinateur (Windows), cliquez sur Start (Démarrer), (All) Programmes ((Tous) Programmes), Accessories (Accessoires) et ensuite sur Command Prompt (Invite de commandes). Dans la fenêtre Command Prompt (Invite de commandes), tapez "Ping" suivi de l'adresse IP du NSA et appuyez sur [ENTER] (ENTRÉE). Utilisez l'utilitaire de découverte pour trouver l'adresse IP du NSA si vous ne la connaissiez pas.

• Utilisez Internet Explorer 6.0, Mozilla Firefox 1.07, Netscape Navigator 7.0, ou des versions ultérieures à celles-ci avec JavaScript activé.
