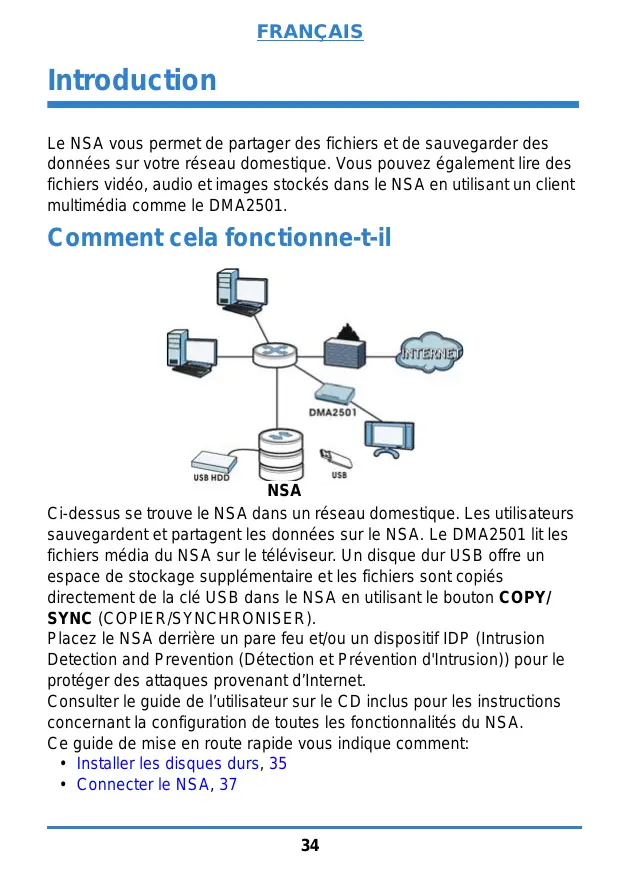

Introduction Le NSA vous permet de partager des fichiers et de sauvegarder des données sur votre réseau domestique. Vous pouvez également lire des fichiers vidéo, audio et images stockés dans le NSA en utilisant un client multimédia comme le DMA2501.

Comment cela fonctionne-t-il

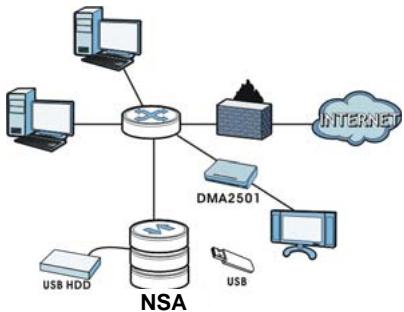

NSA Ci-dessus se trouve le NSA dans un réseau domestique. Les utilisateurs sauvegardent et partagent les données sur le NSA. Le DMA2501 lit les fichiers média du NSA sur le téléviseur. Un disque dur USB offre un espace de stockage supplémentaire et les fichiers sont copiés directement de la clé USB dans le NSA en utilisant le bouton COPY/

SYNC (COPIER/SYNCHRONISER). Placez le NSA derrière un pare feu et/ou un dispositif IDP (Intrusion Detection and Prevention (Détection et Prévention d'Intrusion)) pour le protéger des attaques provenant d’Internet. Consulter le guide de l’utilisateur sur le CD inclus pour les instructions concernant la configuration de toutes les fonctionnalités du NSA. Ce guide de mise en route rapide vous indique comment: • Installer les disques durs, 35 • Connecter le NSA, 37

• Accéder au NSA310, 38

• NSA Ouvrir une session, 43 • Dépanner votre équipement, 44

Vous avez besoin des éléments suivants avant de commencer: • NSA • CD inclus contenant l’utilitaire de Starter du NSA et le guide de l’utilisateur • Adaptateur d’alimentation • Câble Ethernet fourni • Un disque dur compatibles SATA II ou SATA III • Disque dur eSATA et câble (en option) • Câble USB (en option : ceci est nécessaire seulement si vous voulez augmenter la capacité de stockage en connectant des lecteurs USB compatibles (version 2)). Il est recommandé d’utiliser l’adaptateur d’alimentation externe propre au périphérique USB s’il en est équipé. • Ordinateur avec carte d'interface réseau (NIC) et TCP/IP installé • Périphérique réseau tel que commutateur, routeur ou hub.

Installer les disques durs

Une fois que vous avez installé un disque dur sur le NSA et créé un volume, toutes les données existantes sur le disque seront effacées. Le NSA doit être éteint avant de retirer ou d'installer le(s) disque(s) dur(s). Le fait de créer un volume formate les disques durs. Toutes les données seront perdues. Sauvegardez tous les fichiers du disque sur un autre emplacement avant d’installer le disque dans le NSA.

1. Assurez-vous que les cordons d’alimentation et Ethernet sont déconnectés du NSA.

2. Placez le NSA sur une surface plane avec le panneau inférieur dirigé vers le haut. Cela expose le panneau inférieur à l'endroit où se trouve la vis de serrage à main. Desserrez la vis à serrage à main à l'aide d'un tournevis plat ou d'une pièce de monnaie.

3. Mettez le NSA en position verticale et retirez le couvercle avant pour ouvrir le tiroir du disque dur comme indiqué plus bas.

4. Insérez le disque dur dans le tiroir en le faisant glisser jusqu'à ce que le disque dur soit parfaitement installé dans le NSA.

5. Fixez le panneau avant pour couvrir le tiroir du disque dur. Placez le NSA sur une surface plane avec le panneau inférieur dirigé vers le haut et serrez la vis.

Si vous désirez utiliser deux disques durs et les configurer en volumes RAID, vous devez avoir: 1) un disque dur SATA installé; et 2) un disque dur eSATA avec son câble. Il est recommandé d'utiliser la même taille et le même modèle de disque pour obtenir les meilleures performances. Reportez-vous au guide de l'utilisateur pour les étapes à suivre afin de créer des volumes sur votre NSA.

1. Utilisez le câble Ethernet fourni pour connecter le port LAN situé au dos du NSA à un ordinateur, commutateur ou routeur sur votre réseau.

2. Connectez une extrémité du cordon d'alimentation à la prise POWER

(Alimentation) située au dos du NSA et l'autre extrémité à l'alimentation externe. Connectez l'alimentation externe à une prise de courant. Utilisez UNIQUEMENT l’alimentation incluse. 3. Appuyez sur le bouton d’alimentation situé sur la façade du NSA pour l’allumer. Observez les voyants en façade.

Si aucun voyant ne s’allume, vérifiez que le cordon d’alimentation est correctement branché et que la source d’alimentation est allumée.

• Le témoin du bouton d’alimentation s’allume en bleu.

• Le voyant SYS s'allume en vert après le démarrage (cela prend environ 50 secondes). • Les voyants HDD s’allument si le NSA détecte les disques durs dans les baies de disques. • Le voyant du port LAN du panneau arrière s’allume si le port Ethernet est correctement connecté à votre réseau. Il clignote lors de l’émission ou la réception de données. Pour éteindre le NSA, appuyez sur le bouton d'alimentation et maintenez-le enfoncé jusqu'à entendre un bip. Relâchez ensuite le bouton.

Utilisez l'utilitaire NAS Starter pour accéder au NSA. Suivez ces étapes: 1. Insérez le CD inclus dans votre lecteur de CD-ROM. Cliquez sur Setup (Installer) dans l’écran qui s’affiche. Puis cliquez sur le lien NAS Starter Utility.

Si cet écran n’apparaît pas, utilisez Windows Explorer (Poste de travail) pour accéder au CD-ROM (généralement lecteur D). Double cliquez sur setup.exe.

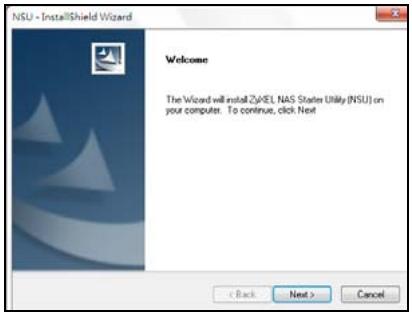

2. L'assistant d'installation démarre. Suivez les instructions de l'installateur. Cliquez sur Finish (Terminer) pour terminer l'installation.

3. Dans Windows, cliquez sur Start (Démarrer) > All Programs (Tous les programmes) > ZyXEL > NSA Starter Utility > ZyXEL NAS Starter Utility pour exécuter l’utilitaire de découverte.

Initialisation du NSA Vérifiez que vous avez installé le disque dur avant d'effectuer ces étapes.

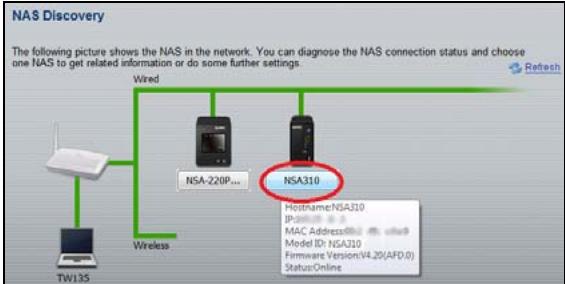

1. Cliquez sur NSA310.

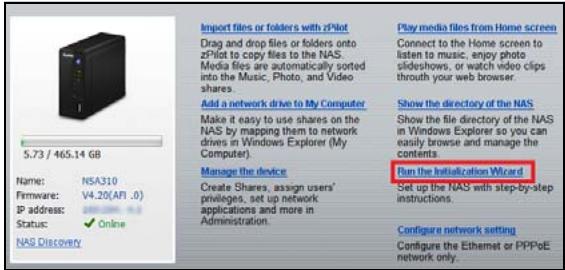

2. Cliquez sur Run the Initialization Wizard (Lancer l'assistant d'initialisation).

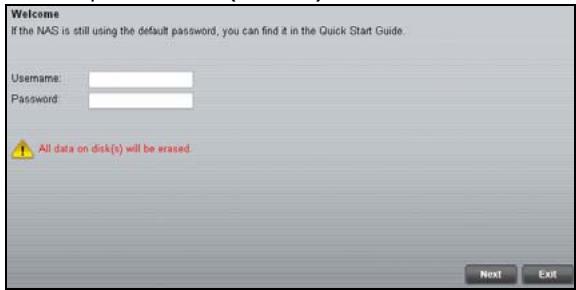

3. Entrez le nom d'utilisateur ‘admin‘ et le mot de passe ‘1234‘ par défaut et cliquez sur Next (Suivant).

Le nom de l'utilisateur et le mot de passe tiennent compte de la casse.

Vérifiez que le verrouillage de majuscule n’est pas activé.

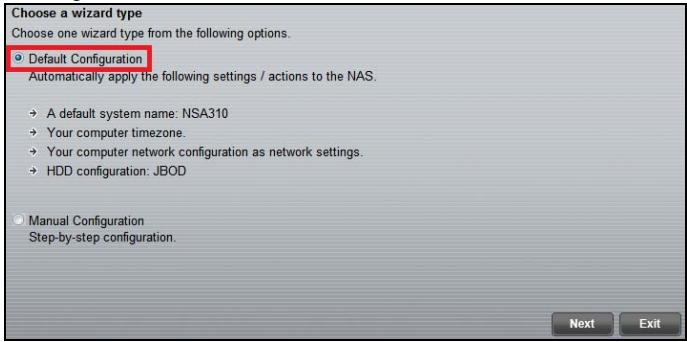

4. Choisissez Defaut Configuration (Configuration par défaut)

(recommandée) ou la configuration manuelle. Pour l'option manuelle, consultez l'aide ou le Manuel de l'utilisateur pour plus d'informations. Puis cliquez sur Next (Suivant) et laissez-vous guider pour configurer le NSA.

5. Vous pouvez maintenant utiliser votre NSA et procéder comme suit:

• Cliquez sur Import files and follow the screens to configure the

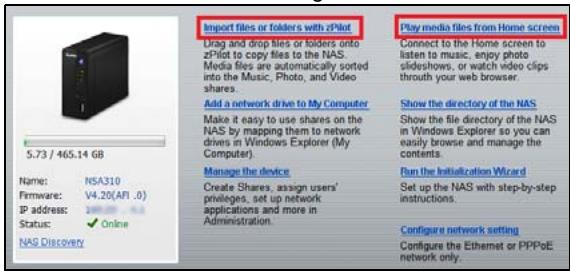

(Importer les fichiers/dossiers avec zPilot) pour lancer zPilot. Déplacez les fichiers dans l'icône zPilot pour les déplacer vers le NSA. Les fichiers multimédia sont automatiquement triés dans les dossiers Music, Photo, et Video. Les autres types de fichiers vont dans le dossier Public (Publique). Pour les dossiers, il vous est demandé de choisir la destination. • Cliquez sur Play media files from Home screen (Lire les fichiers multimédia à partir de l'écran d'accueil) pour apprécier vos fichiers multimédia avec votre navigateur Web.

6. Entrez le nom d'utilisateur et le mot de passe et cliquez sur Login

NSA Ouvrir une session

Cette section vous montre comment se connecter au NSA à partir de votre navigateur Web.

Si vous n’arrivez pas à accéder à l’écran d’ouverture de session, consultez la section de dépannage à la fin de ce guide.

1. Ouvrez votre navigateur Web et tapez le nom du serveur de NSA

("nsa310”‚ par défaut).

2. Choisissez votre langue.

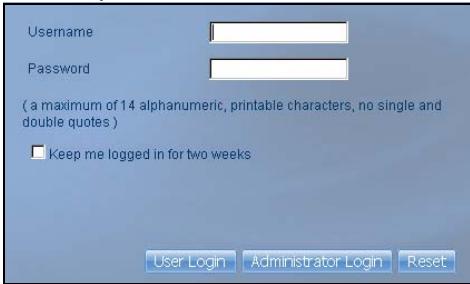

3. Entrez le nom d'utilisateur et le mot de passe et cliquez sur User

4. L’écran Home s’affiche.

Dépanner votre équipement

Procédez de la manière suivante si vous n’arrivez pas à obtenir l’écran NSA d’ouverture de session. • Assurez-vous que le NSA est allumé. • Vérifiez les connexions des câbles du NSA. Vérifiez que la LED LAN du NSA (située sur le port LAN) est allumée ou clignote. • Si vous avez essayé d’ouvrir directement une session en tapant le nom du serveur (nsa310 par défaut) dans les champs d’adresse de vos navigateurs web, assurez-vous que vous l’avez correctement tapé. Si cela ne fonctionne toujours pas, essayez d’utiliser l’utilitaire NAS Starter. • Vérifiez que l'adresse IP de votre ordinateur se trouve dans le même sous-réseau que l'adresse IP du NSA. Vous pouvez utiliser l’utilitaire de découverte pour trouver l’adresse IP du NSA. Consultez l’appendice du guide de l’utilisateur pour la manière de paramétrer l’adresse IP de votre ordinateur afin de pouvoir la modifier. Sautez cette partie si vous savez que des routeurs sont placés entre votre ordinateur et le NSA (comme si vous vous connectiez par Internet). • Envoyez une requête ping au NSA depuis votre ordinateur. Vérifiez que l'adaptateur Ethernet de votre ordinateur est installé et fonctionne correctement. Sur un ordinateur (Windows), cliquez sur Start (Démarrer), (All) Programmes ((Tous) Programmes), Accessories (Accessoires) et ensuite sur Command Prompt (Invite de commandes). Dans la fenêtre Command Prompt (Invite de commands), tapez “Ping” suivi de l’adresse IP du NSA et appuyez sur [ENTER] (ENTRÉE). Utilisez l’utilitaire de découverte pour trouver l’adresse IP du NSA si vous ne la connaissez pas. • Utilisez Internet Explorer 7, Mozilla Firefox 3.6, ou des versions ultérieures à celles-ci avec JavaScript activé.

ITALIANO Procédure permettant de consulter une(les)

Certification(s) du Produit

• Connectez vous sur www.zyxel.com.

• Sélectionnez votre produit dans la liste déroulante se trouvant sur la page d'accueil ZyXEL pour accéder à la page du produit concerné. • Sélectionnez sur cette page la certification que vous voulez consulter.

Déclaration de Produit Vert

Directive DEEE 2002/96/CE

(DEEE : déchets d'équipements électriques et électroniques)

2003/108/CE Signature de la déclaration :

Nom/Titre : Thomas Wei / Quality Management Department/ Senior Director. Date (aaaa/mm/jj) : 2012/07/09
