Produkttyp	Nätverkslagringsserver (NAS)
Varumärke	ZYXEL
Modell	NSA310
Lagringskapacitet	Upp till 2 SATA-hårddiskar (2.5" eller 3.5")
Nätverksgränssnitt	1 port Gigabit Ethernet
Lagringsgränssnitt	2 interna SATA-platser, 1 eSATA-port (valfritt), 1 USB 2.0-port
Huvudfunktioner	Filskydd, säkerhetskopiering, mediaserver, direktkopiering via COPY/SYNC-knappen
Strömförsörjning	Extern nätadapter (ingår)
Strömförbrukning	Cirka 15 W (i drift)
Mått (B x D x H)	170 x 110 x 65 mm
Vikt	Cirka 0,8 kg (utan diskar)
Filformat som stöds	EXT3, EXT4, FAT32, NTFS (för externa diskar)
Nätverksprotokoll	TCP/IP, SMB/CIFS, AFP, NFS, FTP
Säkerhet	Autentisering med användarnamn och lösenord, brandvägg rekommenderas
Underhåll och rengöring	Koppla ur före rengöring; använd en mjuk, torr trasa; undvik vätskor
Reservdelar och reparerbarhet	Hårddiskar, nätadapter, Ethernet-kabel, fläkt (ersättningsbar)
Allmän information	Tillverkarens garanti; online-support; firmwareuppdatering via webbgränssnitt

Vanliga frågor - NSA310 ZYXEL

Hur installerar jag en hårddisk i ZYXEL NSA310 ?

Stäng av NAS och koppla ur kablarna. Lossa skruven på baksidan, ta bort frontluckan, sätt i SATA-hårddisken i facket, stäng sedan och dra åt skruven. Observera: befintliga data på disken raderas.

Hur kommer jag åt NSA310 första gången ?

Sätt i medföljande CD, installera verktyget NAS Starter, starta det sedan. Klicka på Run the Initialization Wizard, ange användarnamnet 'admin' och lösenordet '1234', följ sedan instruktionerna.

Vilket är standardlösenordet för NSA310 ?

Standardlösenordet är '1234' och användarnamnet är 'admin'. Observera att versaler/gemener är viktiga.

Hur konfigurerar jag en RAID-volym på NSA310 ?

Du måste installera två hårddiskar: en intern SATA-disk och en extern eSATA-disk (med kabel). Använd webbgränssnittet för att skapa en RAID-volym. Det rekommenderas att använda diskar av samma storlek och modell. Se användarhandboken för mer detaljer.

Vad gör jag om jag inte kan komma åt NAS:ens webbgränssnitt ?

Kontrollera att NAS är påslagen och att Ethernet-kablarna är korrekt anslutna. Kontrollera att din dators IP-adress är i samma subnät. Använd NAS Starter-verktyget för att hitta NAS:ens IP-adress. Försök att 'pinga' den adressen. Använd en kompatibel webbläsare (Internet Explorer 7+, Firefox 3.6+).

Hur använder jag COPY/SYNC-knappen på NAS :en ?

Anslut en USB-minne till NAS:ens USB-port. Tryck på COPY/SYNC-knappen för att direkt kopiera innehållet från minnet till NAS:ens förinställda mapp. Indikatorn blinkar under kopieringen.

Kan jag spela upp mediefiler som lagras på NSA310 ?

Ja, du kan använda en kompatibel mediaspelare (som ZYXEL DMA2501) eller komma åt filerna via webbgränssnittet genom att klicka på 'Play media files from Home screen'. Video-, ljud- och bildformat stöds.

Hur stänger jag av NSA310 korrekt ?

Håll strömknappen intryckt tills du hör en signal, släpp sedan. Vänta tills indikatorerna slocknar innan du kopplar bort strömmen.

Vilka indikatorer finns på frontpanelen ?

Indikatorn för strömknappen är blå. SYS-indikatorn lyser grönt efter start. HDD-indikatorerna lyser om hårddiskarna upptäcks. LAN-indikatorn blinkar vid nätverksaktivitet.

Hur återställer jag administratörens lösenord ?

Om du har glömt lösenordet måste du återställa NAS:en till fabriksinställningarna. Denna procedur raderar alla inställningar. Se användarhandboken för exakt metod (vanligtvis genom att hålla en återställningsknapp).

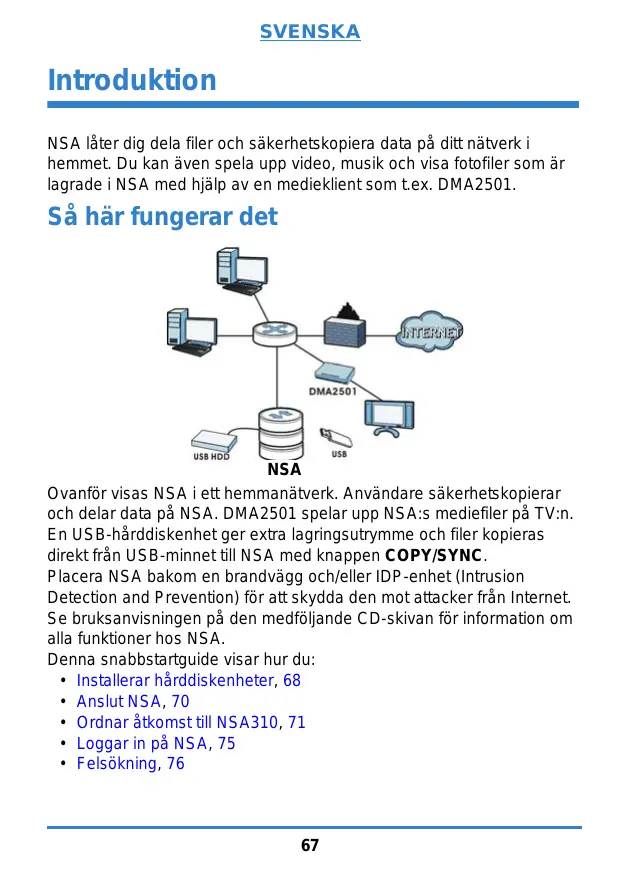

BRUKSANVISNING NSA310 ZYXEL

NSA later dig dela filer och sakerhetskopiera data pa ditt natverk i hemmet. Du kan även spela upp video, musik och visa fotofiler som ar lagrade i NSA med hjälp av en medieklient som t.ex. DMA2501.

Så här fungerar det

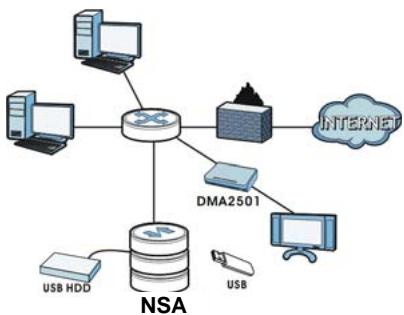

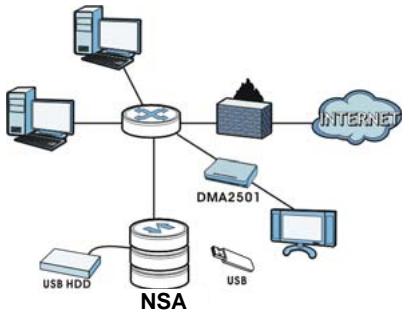

Ovanfor visas NSA i ett hemmanätverk. Användare sakerhetskopierar och delar data på NSA. DMA2501 spelar upp NSA:s mediefiler på TV:n. En USB-härdiskenhet ger extra lagringsutrymme och filer kopieras direkt是从 USB-minnet till NSA med knappen COPY/SYNC.

Placera NSA bakom en brandvagg och/eller IDP-enhet (Intrusion Detection and Prevention) für att skydda den mot attacker frän Internet. Se bruksanvisingen på den medfoljande CD-skivan für information om alla Funktioner hos NSA.

Denna snabbstartguide visar hur du:

• Installerar hardskhenheter, 68
  Anslut NSA, 70
• Ordnar Åtkomst till NSA310, 71
• Loggar in pà NSA, 75
  Felsökning, 76

Innan du börjar

Du behöver foljande innan du kan komma igang:

• NSA
• Den medfoljande CD-skivan innehäller NSA-upptäcktsverktyg och bruksanvisning
• Nätadapter
  Medfoljande Ethernet-kabel
• En SATA II aller SATA III kompatibel hardsk
  eSATA-haarddisk och sladd (tillval)
• USB-kabel (tillval: Du behöver baraenna ifall du vill utöka lagringskapaciteten genom att ansluta kompatibla USB-enheter (USB 2.0)). Det rekommenderas att USB-enheten använden en egen extern stromadapter, om södän finns.
• Dator med natverskort och TCP/IP installerat
• Nätverksenhet som exemplelis en switch, router aller hubb.

Installar hardsdiskenheter

När du installerar en hårdiskenhet på NSA och skapar en volym, raderas all befintiga data på disken.

NSA maste stängas av innan du tar bort eller installerar en hårdisk.

När du skapar en volym formateras hårdisken. All data Förlas. Säkerhetskopiera eventuella filer på hårdisken till en annan plats innan du installerar disken i NSA.

1. Kontrollera att ström- och Ethernet-kablar ar bortkopplade fran NSA.

2. Placera NSA på att plant underlag med den undre panelen uppátvänd. Detta frilägger den undre panelen där vingskruven sitter. Lossa vingskruven med en skruvmejsel med platt huvud erer att mynt.

3. Flytta NSA till uptratt lage och avlagsna den främre luckan for att öppnaHardisken enlgit foljande anvisningar:

1. För in hårdisken i brickan tills den sitter ordentligt i NSA.
2. Fäst den främre panelen över hårdiskbrickan. Placera NSA på att plant underlag med den undre panelen uppåtvänd och dra at skruven.

Om du vill anvanda två härddiskar och konfigurera dem som RAID-volmer, måste du ha: 1) en SATA-härddisk installerad i NSA; och 2) en eSATA-härddisk med dess kabel. Det rekommenderas även att använda保证金 diskstorlek och -modell for att få bösta prestanda. Se brauansvisningen for stegen for att skapa volmer på din NSA.

1. Använd bifogad Ehternet-kabel für att ansluta LAN -porten på baksidan av NSA till en dator, switch, eller router på ditt natverk.
2. Anslut nätkabelns ena ände till uttaget POWER på baksidan av NSA och den andra änden till den externa strömförsörjningen. Anslut den externa strömförsörjningen till att natuttag.

Använd ENBART den medfoljande strömköllan.

1. Tryck på strömknappen framtil på NSA für att satta igång den. Titta på frontpanelens lampor.

Om ingen lampa tänds, kontrollera att stromkabeln är ordentlich ansluten och att stromadaptern är pasklagen.

• Strömlampknappen lyser blå.
• Lampan SYS lyser grön after lyckad start (det tar ungefär 50 sekunder).
• Lamporna HDD tänds om NSA detekterar härddiskenheter i diskfacken.
• Bakpanelens LAN-port har en lampa som tänds om Ethernet-porten är rätt ansluten till ditt natverk. Den blinkar medan trafik skickas eller tas emot.

Du stanger av NSA genom att trycka in och halla kvar stromknappen tills du hor en signal. Sedan slapper du knappen.

Använd NAS Starter Utility für att öppna NSA. Följ dessa steg:

1. Sätt in den medfoljande CD-skivan i din CD-ROM-enhet. Klicka på Setup (installing) på skärmen som visas. Klicka)därefter på länken NAS Starter Utility.

Om这几个 skärmbild inte visas, använd Windows Explorer (utforskaren-den här daton) für att gã till CD-ROM (vanligtvis enchet D). Dubbellicka på setup.exe.

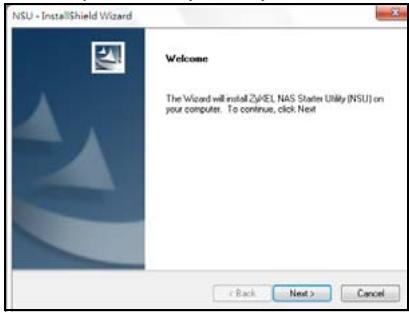

1. Installationsguiden startar. Följ installationsprogrammets instruktioner. Klicka på Finish (slUTFör) für att slUTFöra installationen.

1. I Windows, klicka på Start > All Programs > ZyXEL > NAS Starter Utility > ZyXEL NAS Starter Utility für att köra upptäcktsverktyget.

NSA Initiating

Kontrollera att du har installerat HARDisken innan du utfor foljande steg.

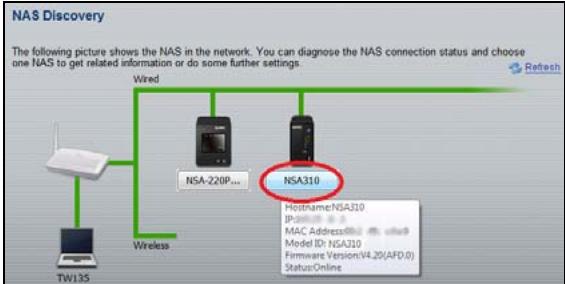

1. Klicka på NSA310.

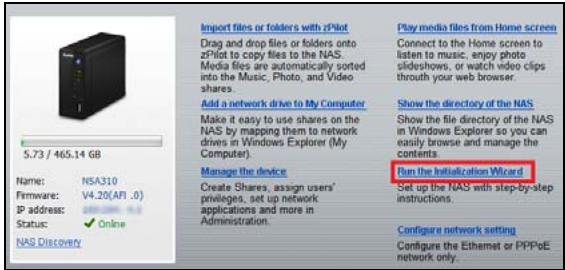

2. Klicka på Run the Initialization Wizard (kor installationsguide).

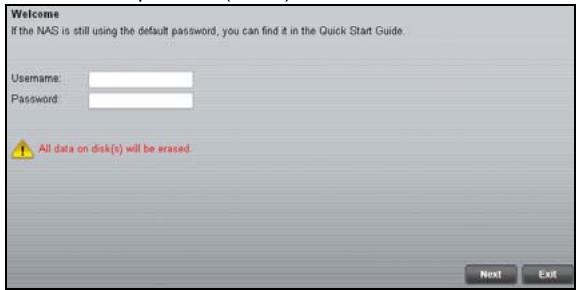

1. Ange standardanvändarnamnet 'admin' och standardlösenordet '1234' och klicka på Next (nästa).

Användarnamn och lösenord ar skiflågskänsiga. Kontrolera att du inte har LAST tangentbordet i laget für versaler (tangenten Caps Lock).

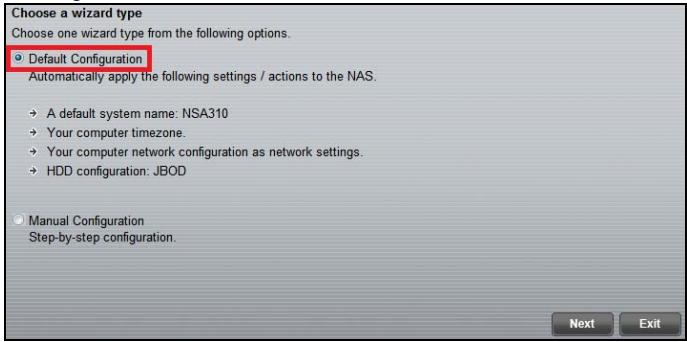

1. Välj Default Configuration (standardkonfiguration) (rekommenderas) eller manuell konfiguration. Om du väljer det manuella alternatively, se hjälpen eller bruksanvisningen for mer information. Klicka därefter på Next (nästa) och följ skärmarna for att konfigurera NSA.

1. Du kan nu anvanda NSA och gora foljande:

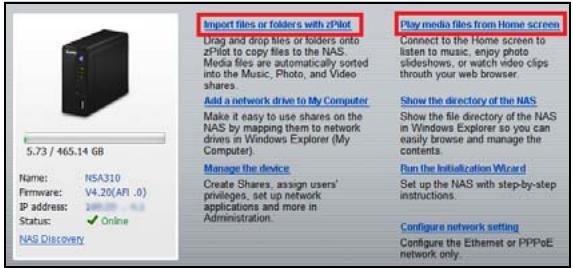

2. Klicka på Import files or folders with zPilot (importera filer eller mappar med zPilot) für att starta zPilot. Dra filer till zPilot-ikonen für att flytta dem till NSA. Mediefiler sorteras automatiskt i mapparna Music (musik), Photo (photo) och Video. Andra typer av filer placeras i,mappen Public (allm).När det gäller filmappar uppmanas du att valja måldestination.

3. Klicka på Play media files from Home screen (spela mediefiler från hemskärm) für att kunna njuta av dina mediefiler genom din webbläsare.

1. Ange ditt användarnamn och losenord och klicka på Login (inloggning).

Detta avsnitt visar hur du loggar in på NSA frän din webbläsare.

Om du inte kan komma till inloggningssskärmen, se felsökningsavsnittet i slutet avenna guide.

1. Öppna din webbläsare och skriv in servernamnet für NSA ("nsa310" som standard).

1. Välj sprák.

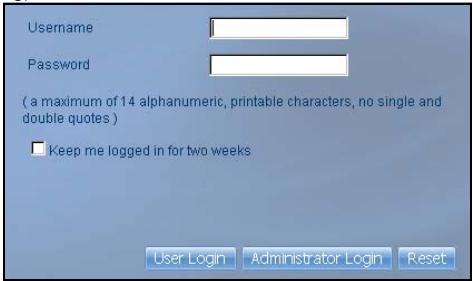

1. Ange ditt användarnamn och losenord och klicka på User Login (inloggning).

1. Skärmen Home (min NSA) visas.

Prova foljande om du inte lyckas komma till inloggningsskärmen for NSA.

• Kontrollera att NSA ar pâslagen.
• Kontrollera NSAs kabelansluttingar. Kontrollera att NSAs LAN-lampa (som sitter på LAN-porten) lyser eller blinkar.
• Om du försökte logga in direkt genom att ange servernamn (standard nsa310) i webbläsarens adressfält, kontrollera att du skrev in det rätt. Om detaland inte fungerar, gäigenom stegen für NAS Starter Utility ingen.
• Kontrolera att datorns IP-adress finns i samma subnet som NSAs IP-adress. Du kan anvanda upptäcktsverktyget for att hitta NSAs IP-adress. Se bruksanvisingens bilaga om hur du ställer in ull erändrar datorns IP-adress. Hoppa over detta om du vet att det finns routrar mellan din dator och NSA.
• Pinga NSA fran din dator. Kontrollera att datorns Ethernet-adapter ar installerad och fungerar som den sca. I en (Windows) dator, klicka på Start, (All) Programs, Accessories (tillbehör) och sedan på Command Prompt (kommandoprompt). I fönstret Command Prompt, ange "ping" följt av NSAs IP-adress och tryck sedan på [ENTER]. Använd upptäcktsverktyget für att hitta NSAs IP-adress om du inte känner till den.
• Använd Internet Explorer 7, Mozilla Firefox 3.6, eller senare versioner av dessa med JavaScript aktiverat.
