GEBRUIKSAANWIJZING PBH 2800 RE BOSCH

en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvising
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el PpwrToTOnO odnyiw xphonC
tr Original isletme talimati

A

B

C

D

E

F

4

1609 929 T39 | (3.9.09)
Bosch Power Tools

6

Deutsch. 7

English. Page 19

Francais.. Page 31

Espanol . 44

Portugués 57

Italiano 69

Nederlands. 82

Dansk . 94

Svenska. Sida 105

Norsk. Side 115

Suomi .Sivu 125

Elambdavika . 2eaiδa 136

Türkce Sayfa 148

Sicherheitshinweise

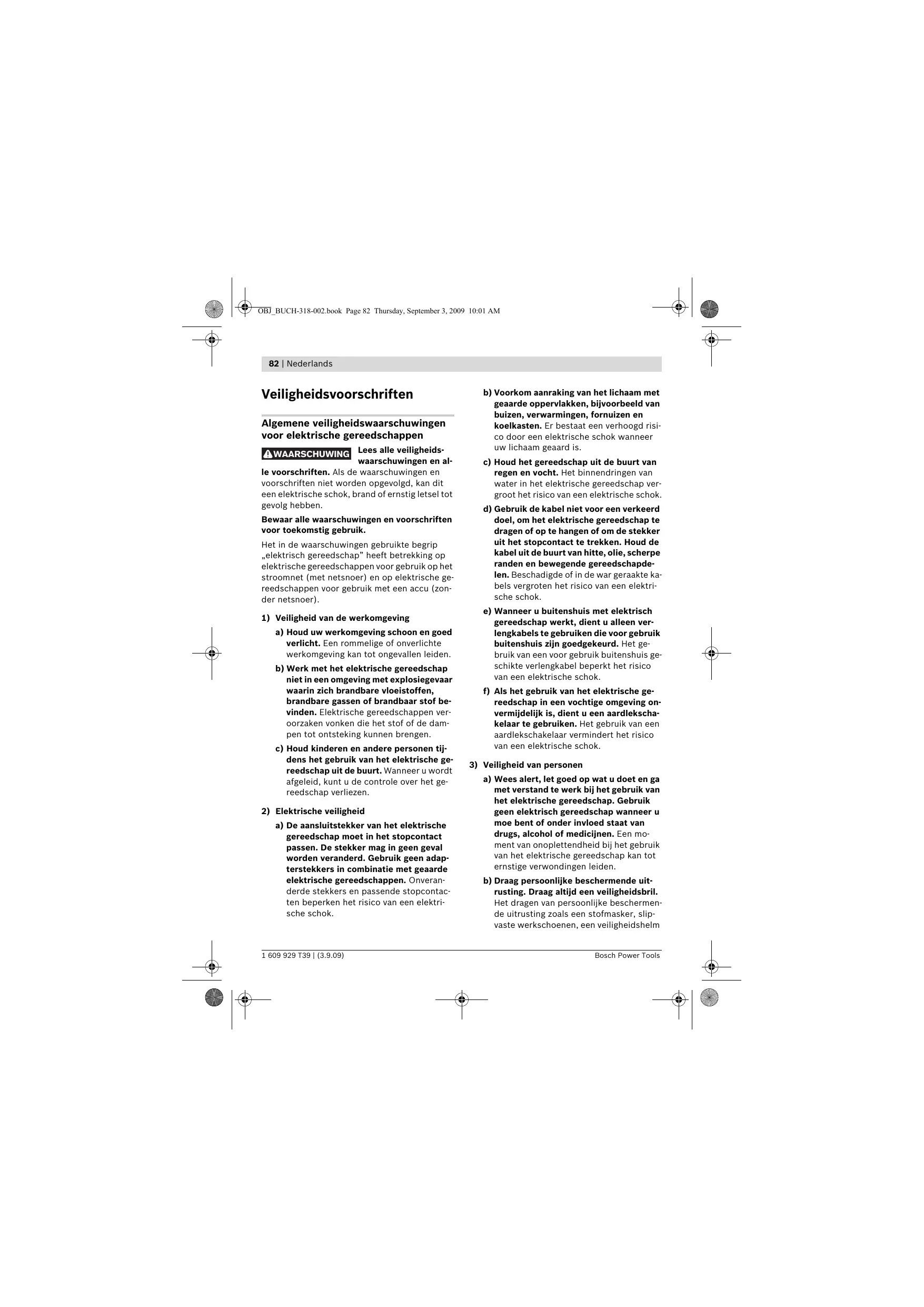

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en al

le voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebrukke begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligkeit van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking{kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanner u wordt afgeleid, kut u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabel uit de buurt van把它, olie, scherpe randen en bewegende gereedschapden. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligkeit van Personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanner u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mom- ment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschermende uitrusting. Draag altijd eeneiligeidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, eeneiligeidshelm

of gehoorbeschemming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.

c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondeningen leiden.
e) Voorkom een onevenwichtige lichaams-houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in on-verwachte situatuies beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden hunen door bewegende delen worden mee-genomen.
g) Wonneer stofafzuigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekerend dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofaf-zuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoortestemde elektrische gereedschap.

Met het passende elektrische gereed-schap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegelt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar Niet-gebruekte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er nicht meevertrouwd zich en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zich te vaarlijk wonneer deze door onervaren Personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodenig gebroeken of beschadigd zichn dat de werkking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassen gen kan tot gevaarlijke situaties leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor hamers

Draag een gehoorbescherming. De bloatstelling aan lawaai kan gehoorverlies tot gevolg hebben.
- Gebruik de bij het gereedschap geleverde extra handgrepen. Het verlies van de contrôle kan tot verwondingen leiden.
Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigendstromkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiele schade en kan een elektrische schokveroorzaken.
Houd het elektrische gereedschapijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger geleid.
Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand=kuntdoen.
Houd uw werkplek schoon. Materialmengsels bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.

Wacht tot het elektrische gereedschap tot stilstand is gekommen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
- Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekkeruit het stopcontact als de kabelijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd om te hameren in beton, baksteen en steen en voor lichte hakwerkzaamheden. Het is eveneens geschikt voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof. Elektrische gereedschappen met elektronische regeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven.

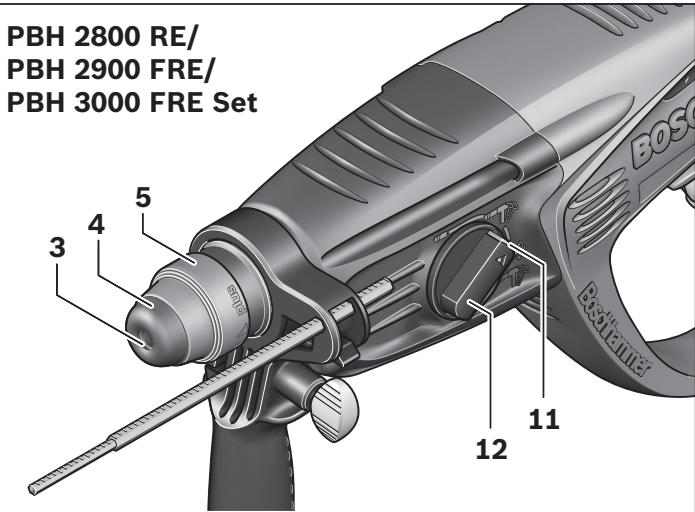

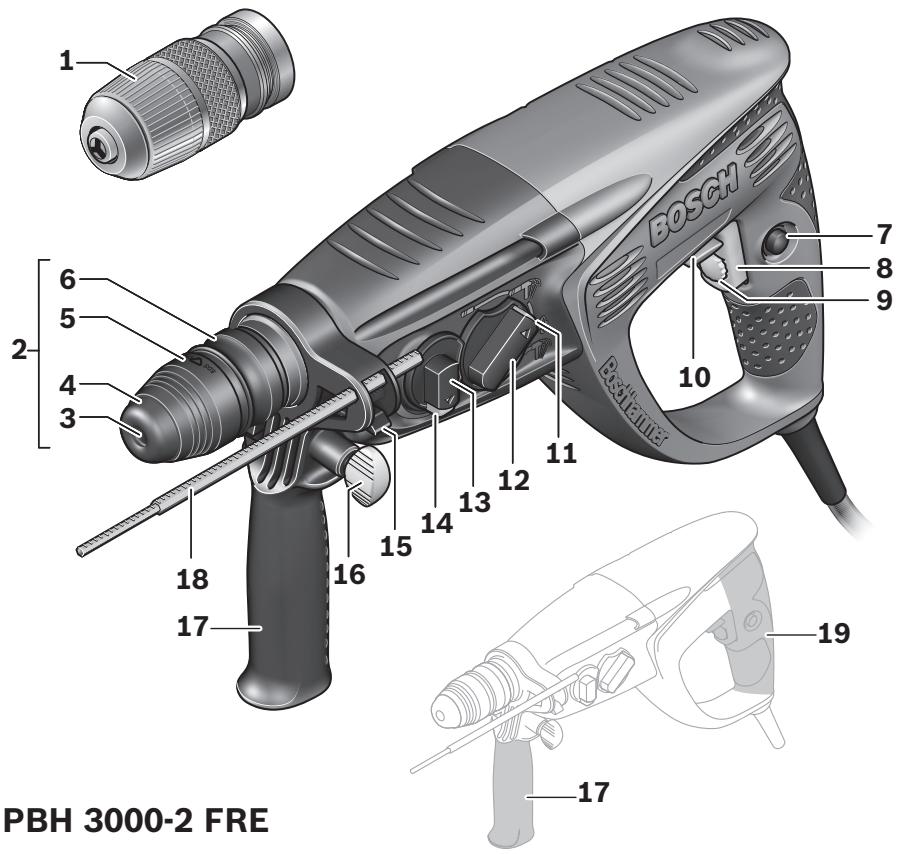

Afegebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Snelspanboorhouser (PBH 3000-2 FRE)
2 SDS-plus wesselboorhouser (PBH 3000-2 FRE)
3 SDS-plus gereedschapopname
4 Stofbeschemkap
5 Vergrendelingshuls
6 Vergrendelingsring wisselboorhouser (PBH 3000-2 FRE)
7 Blokkeerknop voor aan/uit-schakelaar

8 Aan/uit-schakelaar
9 Stelwiel vooraf instelbaar toerental

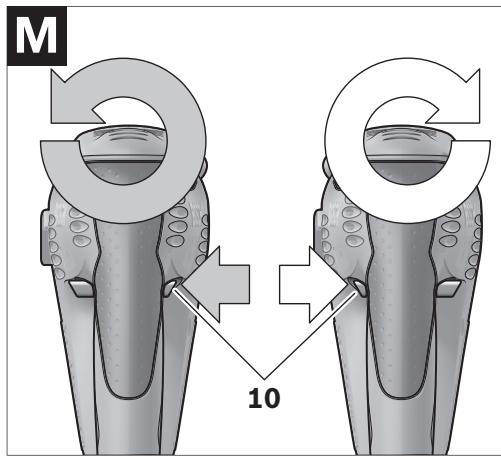

10 Draairichtingschakelaar
11 Ontgrendelingsknop voor slagstop-/draai-stopschakelaar
12 Slagstop-/draaistopschakelaar
13 Toerentalschakelaar (PBH 3000-2 FRE)
14 Ontgrendelingsknop voor toerentalschakelaar (PBH 3000-2 FRE)
15 Knop voor instelling van de diepteaanslag
16 Vleugelbout voor verstelling van de extra handgreep
17 Extra handgreep (geisoleerd greepvlak)
18 Diepteaanslag
19 Handgreep (geisoleerd greepvlak)
20 Borgschoef voor tandkransboorhouser
21 Tandkransboorhouser
22 SDS-plus opnameschacht voor boorhouser
23 Snelspanboorhouser (PBH 2900 FRE/ PBH 3000 FRE Set)
24 Boorhouseropname (PBH 3000-2 FRE)
25 Voorste huls (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE)
26 Achterste huls (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE)

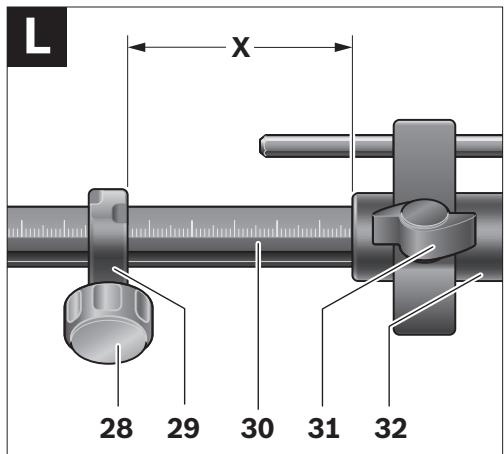

27 Afzigopening zuigmond
28 Klemschroef zuigmond
29 Diepteaanslag zuigmond
30 Telescoopbuis zuigmond
31 Vleugelschroef zuigmond
32 Geleidingsbuis zuigmond

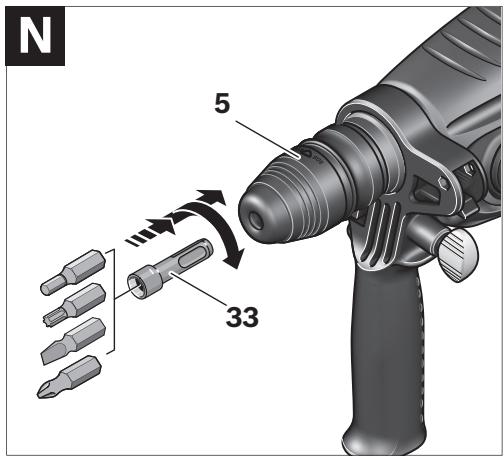

33 Betonboor met SDS-plus opnameschacht

• Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereed-schap bedraagt kenmerkend: geluidsdrukniveau 89 dB(A); geluidsvermogenniveau 100 dB(A). Onzekerheid K2 dB.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745:

Hameren in beton: Trillingsemissiewaarde a_h = 14 m/s^2 , onzekerheid K = 1.5 m/s^2

Hakken: Trillingssemissiewaarde a_h = 12 m/s^2 , onzekerheid K = 1,5 m/s^2

Boren in metaal: Trillingsemissiewaarde a_h < 2,5 m/s^2 , onzekerheid K = 1,5 m/s^2

Schroeven in- en uitdraaien: Trillingsemissiewaarde a_h < 2,5m / s^2 , onzekerheid K = 1,5m / s^2

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens

EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met deijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organiseatie van het arbeitsproces.

Technische gegevens

Boorhamer PBH ...	2800 RE	2900 FRE	3000 FRE Set	3000-2 FRE
Zaaknummer	3 603 C93 0..	3 603 C93 1..	3 603 C93 2..	3 603 C94 2..
Toerentalregeling	●	●	●	●
Draaistop	●	●	●	●
Rechts- en linksdraaien	●	●	●	●
Wisselboorhouser	-	-	-	●
Meegeleverd - Snelspanboorhouser	-	●	●	●
Opgenomen vermogen	W 720	730	750	750
Aantal slagen bij nominaal toerental	min-1 4000	4000	4000	4000
Slagkracht	J 0-2,6	0-2,7	0-2,8	0-2,8
Nominaal toerental	min-1 1100	1100	1100	1100
Onbelast toerental - Stand 1	min-1 0-1450	0-1450	0-1450	0-1450
- Stand 2	min-1 -	-	-	0-3000
Gereedschapopname	SDS-plus	SDS-plus	SDS-plus	SDS-plus
Diameter ashals	mm 43	43	43	43
Board diameter max.:
- Beton	mm 26	26	26	26
- Metselwerk (met holle boorkroon)	mm 68	68	68	68
- Staal	mm 13	13	13	13
- Hout	mm 30	30	30	30
Gewicht volgens EPTA-Procedure 01/2003	kg 3,0	3,0	3,0	3,3
Isolatieklasse	回 / II	回 / II	回 / II	回 / II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen können deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

Conformiteitsverklaring (C)

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gevevens“ beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Trek algid voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Extra handgreep

Gebruik het elektrische gereedschap alleen met de extra handgreep 17.

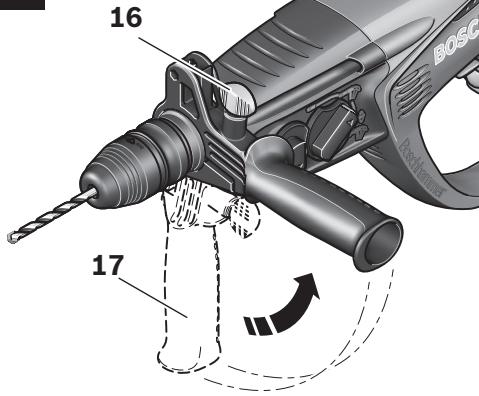

Extra handgreep draaien (zie afbeelding A)

U kunt de extra handgreep 17aar wens draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid.

• Draai de vleugelschroef voor de verstelling van de extra handgreep 16 gegen de wijzers van de klok en draai de extra handgreep 17 in de gewenste stand. Draai verzolgens de vleu-gelschroef 16 met de wijzers van de klok waar vast.

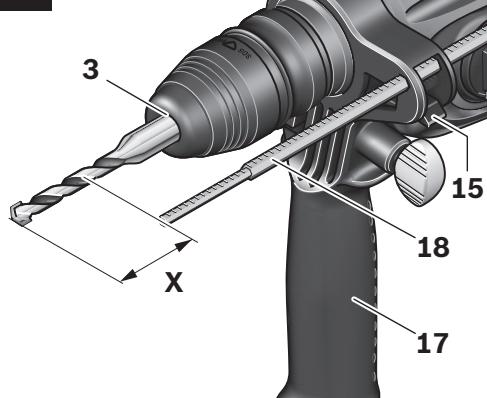

Boordiepte instellen (zie afbeelding B)

Met de diepteaanslag 18 kan de gewenste boordiepte X worden vastgelegd.

• Druk op de knop voor de instelling van de diepteaanslag 15 en zet de diepteaanslag in de extra handgreep 17. De ribbels op de diepteaanslag 18要去en maar onderen wijzen.
  Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 3. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeerde instelling van de boordiepte leiden.
  Trek de diepteaanslag zo ver maar buiten dat de afstand:tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X.

Boorhouser en inzetgereedschapkiezen

Voor hamerboor-en hakwerkzaamheden heeft u SDS-plus inzetgereedschappen nodig, die in de SDS-plus boorhouser worden geplaatst.

Voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof, voor het in- en uitdraaien van schroeven en voor het snijden van schroefdraad worden inzetgereedschappen zonder SDS-plus (bijv. boren met cilindrische schacht) gelebruikt. Voor deze inzetgereedschappen heeft u een snelspanboorholder of tandkransboorholder nodig.

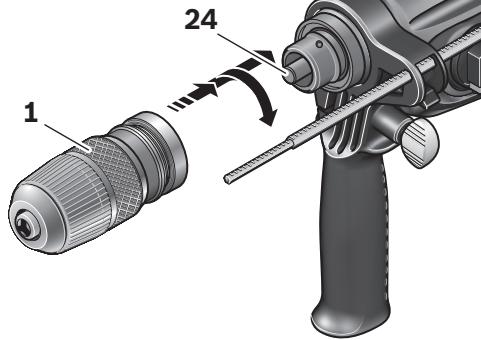

PBH 3000-2 FRE: De SDS-plus boorhouser 2
kunt u gemakkelijk verrangen door de meegeleverde snelspanboorhouser 1.

Boorhouser wisselen (PBH 2800 RE/ PBH 2900 FRE/PBH 3000 FRE Set)

Voor werkzaamheden met inzetgereedschap zonder SDS-plus (bijvoorbeeld boren met cilindrische schacht) moet u de tandkrans- of snelspanboorhouser aanbrengen.

Tandkransboorhouser monteren (toebohen) (PBH 2800 RE) (zie afbeelding C)

Schroef de SDS-plus opnameschacht 22 in een tandkransboorhouser 21. Borg de tandkransboorhouser 21 met de borgschroef 20. Let erop dat de borgschroef een linkse schroefdraad heeft.

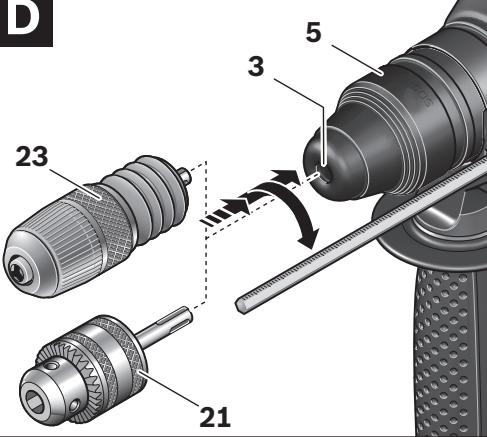

Tandkrans- of snelspanboorhouser aanbren-gen (zie afbeelding D)

• Reinig het insteekeinde van de opnameschacht en smeer het Licht met vet.
• Plaats de tandkransboorhouser 21 of desnelspanboorhouser 23 met de opnameschacht draaiend in de gereedschapopname tot deze automatisch worden vergrendeld.
• Controller de vergrendeling door aan de tandkrans- of snelspanboorhouser te trekken.

Tandkrans- of snelspanboorhouser verwijderen

Duw de vergrendelingshuls 5aar achefteren en verwijder de tandkransboorhouser 21 of de snelspanboorhouser 23.

Wisselboorhouser verwijderen of inzetten (PBH 3000-2 FRE)

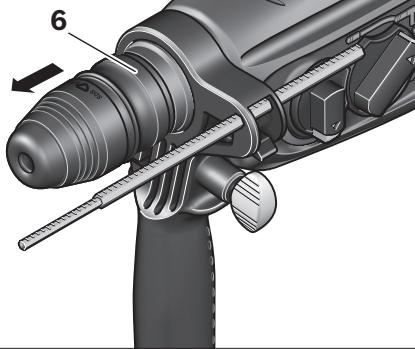

Wisselboorhouser verwijderen (zie afbeelding E)

Grijp de wisselbooorhoudervergrendelings-ring 6 vast en trek deze stevig in de richting van de pijl. De wisselbooorhouder raakt los en kan maar voren worden verwijderd.
- Bescherm de wisselbooorhouser gegen vuil worden nadat u deze hebt verwijderd.

Wisselboorhouserinzetten（zieafbeeldingF)

• Reinig de wisselboorhouser voor het inzetten en smeer de schacht Licht met vet.
  Grijp de SDS-plus wasselboorhouser 2 of desnelspanboorhouser 1 met uw hele hand vast. Duw de wasselboorhouser draaiend op de boorhouseropname 24 tot u een duidelijk klikgeluid hoor.
• De wisselboorhouser wird automatisch ver-grendeld. Controller de vergrendeling door aan de wisselboorhouser te trekken.

Inzetgereedschap wisselen

De stofbeschemkap 4 voorkomt zoveel mogelijk het binnendringen van boorstof in de geereedschapopname tijdens het gebruik. Let er bij het inzetten van het inzetgereedschap op dat de stofbeschemkap 4 Niet worden beschadigd.

Een beschadigde stofbeschemkap要去 onmiddelijk worden verrangen. Geadviseerd worden, dit door een klantenservice te latenten去做.

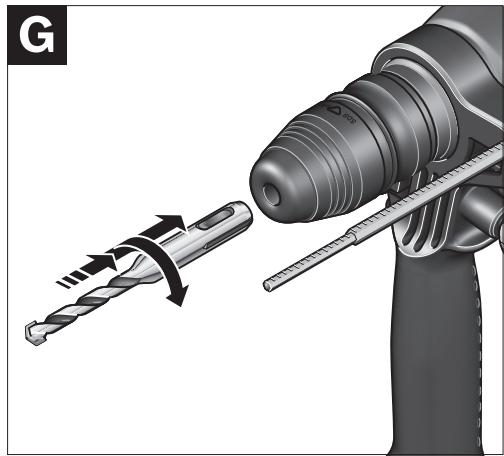

SDS-plus inzetgereedschap inzetten (zie afbeelding G)

Met de SDS-plus boorhouser kun t u het inzetgereedschap eenvoudig en gemakkelijk zonder hulpgereedschap wisselen.

PBH 3000-2 FRE: Zet de SDS-plus wisselboorhouser 2 in.
- Reinig de schacht van het inzetgereedschap en smeer het Licht met vet.
Zet het inzetgereedschap draaiend in de geereedschapopname tot het automatisch wordt vergrendeld.
- Controller de vergrendeling door aan het inzetgereedschap te trekken.

Het SDS-plus inzetgereedschap is systeemafhankelijk vrij beweegbaar. Daardoor ontstaat bij onbelast lopen een rondloopafwijking. Dit heeft geen effect op de nauwkeurigheid van het boorgat, omdat de boor zich bij het boren zich centreert.

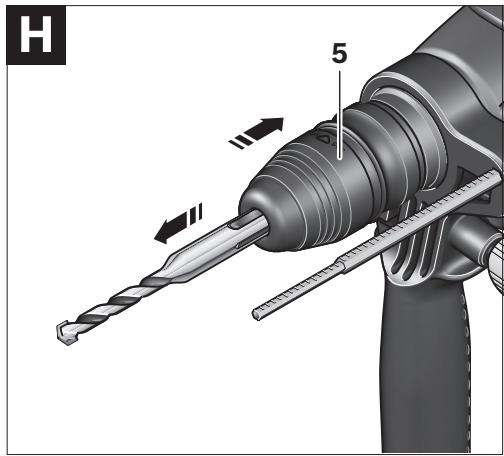

SDS-plus inzetgereedschap verwijderen (zie afbeeding H)

Duw de vergrendelingshuls 5 maarachten en verwijder het inzetgereedschap.

Inzetgereedschappen zonder SDS-plus in de tandkransboorhouser plaatsen (PBH 2800 RE)

Opmerking: Gebruik inzetgereedschap zonder SDS-plus nicht voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouser worden anders bij hamerboor-of hakwerkzaamheden beschadigd.

Zet de tandkransboorhouser 21 in.
- Open de tandkransboorhouser 21 door deze te draaien, totdat het gereedschap kan worden ingezet. Zet het gereedschap in.
- Steek de boorhoudersleutel in de waarvoordedoelde boorgaten van de tandkransboorhouser 21 en span het ingezetgereedschapgelijkmatig vast.
- Draai de slagstop-/draaistopschakelaar 12 in de stand „Boren".

Inzetgereedschappen zonder SDS-plus uit de tandkransboorhouser verwijderen (PBH 2800 RE)

Draai de huls van de tandkransboorhouser 21 met behulp van de boorhoudersleutel te gen de wijzers van de klok in tot het inzetgereedschap kan worden verwijderd.

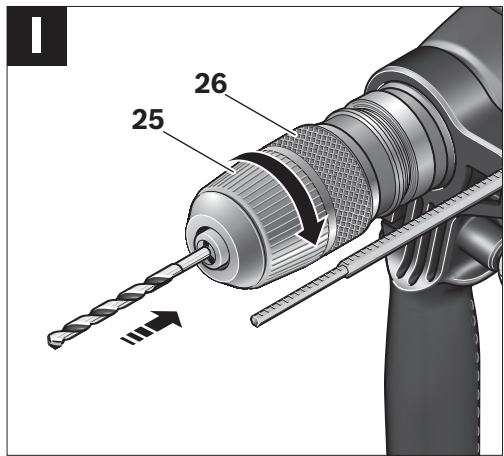

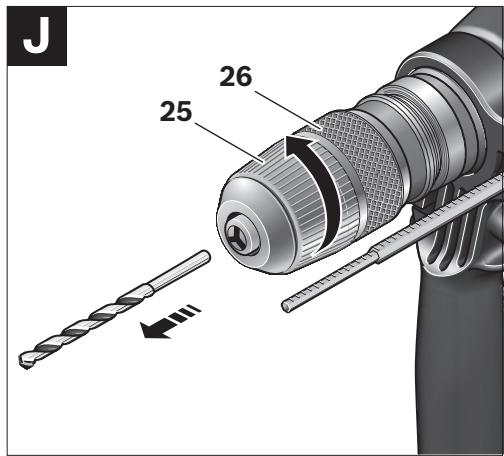

Inzetgereedschappen zonder SDS-plus in de snelspanboorhouserplaatsen (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (zie afbeeling I)

Opmerking: Gebruik inzetgereedschap zonder SDS-plus nicht voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouser worden anders bij hamerboor-of hakwerkzaamheden beschadigd.

PBH 2900 FRE/PBH 3000 FRE Set: Breng des nelspanboorhouser 23 aan.
PBH 3000-2 FRE: Zet de snelspanboorhouder 1 in.
- Houd de achechterste huls 26 van de snelspan-boorhouser 23 vast en draai de voorste huls 25 gegen de wijzers van de klok in tot het in-zetgereedschap kan worden aangebracht. Zet het gereedschap in.
- Houd de achechterste huls van de snelspanboorhouser 23 vast en draai de voorste huls met de wijzers van de klok mee en met de hand stevig zicht tot geen klikgeluid meer hareoorhaar is. De boorhouser wordt daardoor automatisch vergrendeld.
- Controller of het inzetgereedschap stevig vastzit door eraan te trekken.

Opmerking: Als de gereedschapopname tot aan de aanslag geopend is, kan bij het dichtdraaien van de gereedschapopname een ratelgeluid te horen+zijn en sluit de gereedschapopname Niet. Draai in dit geval de voorste huls 25 eenmaal te-gen de wijzers van de klok in. Vervolgens kan de gereedschapopname worden gesloten.

• Draai de slagstop-/draaistopschakelaar 12 in de stand „Boren".

Inzetgereedschappen zonder SDS-plus uit de snelspanboorhouser verwijderen (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (zie afbeelding J)

• Houd de weiterste huls 26 van de snelsplanboorhouser vast en draai de voorste huls 25 van de snelsplanboorhouser gegen de wijzers van de klok in tot het inzetgereedschap kan worden verwijderd.

Stofafzuiig met zuigmond (toebehoren)

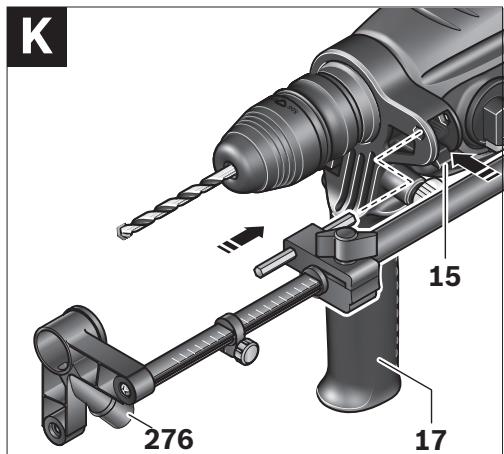

Zuigmond monteren (zie afbeelding K)

Voor de stofafzuiiging is een zuigmond (toebohoren) nodig. Bij het boren veert de zuigmond terug, zodat de kop van de zuigmond alstijd zichtegen de ondergrund worden gehonden.

• Druk op de knop voor de diepteaanslaginstelling 15 en verwijder de diepteaanslag 18.
  Druk opnieuw op de knop 15 en zet de zuigmond van voren in de extra handgreep 17.
  Sluit een afzuigslang (diameter 19 mm, toebehoren) aan op de afziguopening 27 van de zuigmond.

De stofzuiger要去 geschikt voor het te bewerken materiaal.

Gebruik bij het afzuiigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Boardiepte op zuigmond instellen (zie afbeelding L)

U kurz de gewenste boordiepte X ook instellen als de zuigmond gemonteerd is.

Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 3. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeerde instelling van de boordiepte leiden.
- Draai de vleugelschroef 31 op de zuigmond los.
- Plaats het elektrische gereedschap zonder het in te schakelen stevig op deplaats waar moet worden geboard. Het SDS-plus inzetgeereedschap要去aar bij het oppervlak raken.
Verschuif de geleidingsbuis 32 van de zuigmond zo in zijn houder dat de zuigmondkop het oppervlak waarin moet worden geboard raakt. Schuif de geleidingsbuis 32 Niet verder over de telescoopbuis 30 dan nodig, zodate een zo groot möglich gedeelte van de schaalverdeling op de telescoopbuis 30 zichtaar blijft.
- Draai de vleugelschroef 31 sheer vast. Draai de klemschroef 28 op de diepteaanslag van de zuigmond los.
Verschuif de diepteaanslag 29 zodanig op de telescoopbuis 30, dat de in de afbeelding getoonde afstand X met de door u gewenste boordiepte overeenkomt.
Draai de klemschroef 28 in deze stand vast.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen nutzen ook met 220 V worden gezruikt.

Functie instellen

Met de slagstop-/draaistopschakelaar 12 kiest u de functie van het elektrische gereedschap.

Opmerking: Wijzig de functie alleen wanner het elektrische gereedschap uitgeschakeld is. Anders kan het elektrische gereedschap beschadigd raken.

• Als u de functie wilt veranderen, drukt u op de ontgrendelingsknop 11 en draait u de slagstop-/draaistopschakelaar 12 in de gewenste stand tot deze hoorbaar vastklikt.

PBH 2800 RE/PBH 2900 FRE/ PBH 3000 FRE Set

Positie voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof, voor het in- en losdraaien van schroeven en voor het snijden van schroefdraad

Positie voor hamerboorwerkzaamheden in beton of steen

Positie Vario-Lock voor het verstellen van de hakpositie In deze stand klikt de slagstop-/draaistopschakelaar 12 Niet vast.

Positie voor hakwerkzaamheden

PBH 3000-2 FRE

Voor de functies hameren, Vario-Lock en hakken moet de toerentalschakelaar 13 in stand 1 zichen gezet.

Positie voor boorwerkzaamheden zonder slag (stand 1) in hout, metaal, keramiek en kunststof, inen losdraaien van schroeven en snijden van schroefdraad

Positie voor boorwerk-zaamheden zonder slag (stand 2) in hout, metaal, keramiek en kunststof

Positie voor hamerboor-werkzaamheden in beton of steen

Positie Vario-Lock voor het verstellen van de hakpositionie

In deze stand klikt de slagstop-/draaistopschakelaar 12 Niet vast.

Positie voor hakwerkzaamheden

Draairichting instellen (zie afbeelding M)

Met de draairichtingomschakelaar 10 kurz u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 8 is ingedrukt, is dit darüber nicht möglichk.

Rechtsdraaien: Duw de draairichtingom-schakelaar 10 tot aan de aanslag waar rechts.
Linksdraaien: Duw de draairichtingomschakelaar 10 tot aan de aanslag maar links.

Zet de draairichting voor hamerboor-, boor- en hakwerkzaamheden.altijd op rechtsdraaien.

In- en uitschakelen

• Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 8.
• Als u de aan/uit-schakelaar wilt vergrende-len, houdt u deze ingedrukt en drukt u boven-dien op de vastzettoets 7.
• Als u het elektrische gereedschap wilt uitschakelen LAST u de aan/uit-schakelaar 8 los. Als de aan/uit-schakelaar 8 vergrendeld is, drukt u de schakelaar eerst in en LAST u deze verwolgens los.

Toerental of aantal slagen instellen

U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 8 indrukt.

Lichte druk op de aan/uit-schakelaar 8eft een lager toerental of aantal slagen tot gevolg. Met toenemende druk worden het toerental of het aantal slagen hoger.

Toerental of aantal slagen vooraf instellen

Met het stelwiel voor het vooraf instellen van het toerental 9(Int, u het benodigde toerental vooraaf instellen, ook terwijl de machine loopt.

Door de begrenzing kan de aan/uit-schakelaar 8 alleen nog tot de vooraf ingestelde maximum-grens worden ingedrukt.

Mechanische toerentalkeuze (PBH 3000-2 FRE)

Met de toerentalschakelaar 13 kunt u twee toerentalbereiken vooraf instellen.

Stand 1:

Laag toerentalbereik; voor hamer-, hak- en boorwerkzaamheden met een groe boordiameter, in- en losdraaien van schroeven en snijden van schroefdraad.

Stand 2:

Hoog toerentalbereik; voor boorwerkzaamheden met eenkleine boardiameter.

92 | Nederlands

• Als u van snelheid wilt veranderen, drukt u op de ontgrendelingsknop 11 van de slagstop/draaistopschakelaar 12 en draait u de slag-stop-/draaistopschakelaar in de stand „Bo-ren". Druk verzolgens op de ontgrendelingsknop 14 van de toerentalschakelaar 13 en draai de toerentalschakelaar in stand 2.

Opmerking: De slagstop-/draaistopschakelaar 12 mag alleen worden gedraaid als het elektrische gereedschap uitgeschakeld is. Ook bij het draaien van de toerentalschakelaar 13要去 het elektrische gereedschap uitgeschakeld+zijn.

Hamer- en hakwerkzaamheden zijn uitsluitend möglich in stand 1. De speciale vom van toerrentalschakelaar 13 en slagstop-/draaistopschakelaar 12 voorkomt in deze functies het omschakelen maar stand 2.

Voor het wisselen van de functie van boren maar hameren, Vario-lock of hakken moet de toerentalschakelaar 13 terug in stand 1 worden gezet.

Overbelastingskoppeling

Als het inzetgereedschap vastklemt of vasthaakt, worden de aandrijving van de uitgaande as onderbroken. Houd, vanwege de waar bij optredende krachten, het elektrische gereedschap algid met beiden handen goed vast en zorg ervoor dat u stevig staat.
Schakel het elektrische gereedschapuit en maak het inzetgereedschap los als het elektrische gereedschapblokkeert. Er ontstaan grotere reactiemomenten als u de machine inschakelt verwijl het boorgereedschap geblokkeerd is.

Tips voor de werkzaamheden

Draairichting bij hakwerkzaamheden

Stel de draairichting bij hakwerkzaamheden in op rechtsdraaien. Daardoor voorkomt u sterke slijtage van de koolborstels.

Hakstand veränderen (Vario-Lock)

• Zet de beitel in de gereedschapopname.
• Draai de slagstop-/draaistopschakelaar 12 in de stand „Vario-Lock" (zie „Functie instellen", pagina 90).
• Draai de gereedschapopname in de gewens-te hakstand.
  Draai de slagstop-/draaistopschakelaar 12 in de stand „Hakken". De gereedschapopname is daarmee vergrendeld.
• Stel de draairichting voor hakwerkzaamheden in op rechtsdraaien.

Bits inzetten (zie afbeelding N)

Plaats het elektrische gereedschap alleu nuitgeschakeld op de moer of schroef.

Draaiende inzetgereedschappen können uitglijden.

Voor het gebruik van bits heeft u een universele houder 33 met SDS-plus opnameschacht (toebehoren) nodig.

• Reinig het insteekeinde van de opnameschacht en smeer het Licht met vet.
  Zet de universele houder draaiend in de ge- reedschapopname tot deze automatisch wordt vergrendeld.
• Controller de vergrendeling door aan de universele houder te trekken.
• Plaats een bit in de universe houder. Gebruik alleen bits die bij de schroefkop passen.
• Als u de universele houder wilt verwijdenen, duwt u de vergrendelingshuls 5aar ache- ren en neemt u de universele houder 33uit de gereedschapopname.

Onderhoud en service

Onderhoud en reiniging

Trek algid voor werkzaaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengingen algid schoon om goed en veilig te werken.
Een beschadigde stofbeschemkap要去 onmiddelijk worden verrangen. Geadviseerd worden, dit door een klantenservice te latenten去做.

Maak de gereedschapopname 3 na elk gebruik schoon.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het UIT tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekeningen en informatatie over verrangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onsze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en deinstalling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgien Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoordere wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtlij 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlij in na

tional recht moeten Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Wijzigingen voorbehonden.
