GEBRUIKSAANWIJZING PBH 2000 RE BOSCH

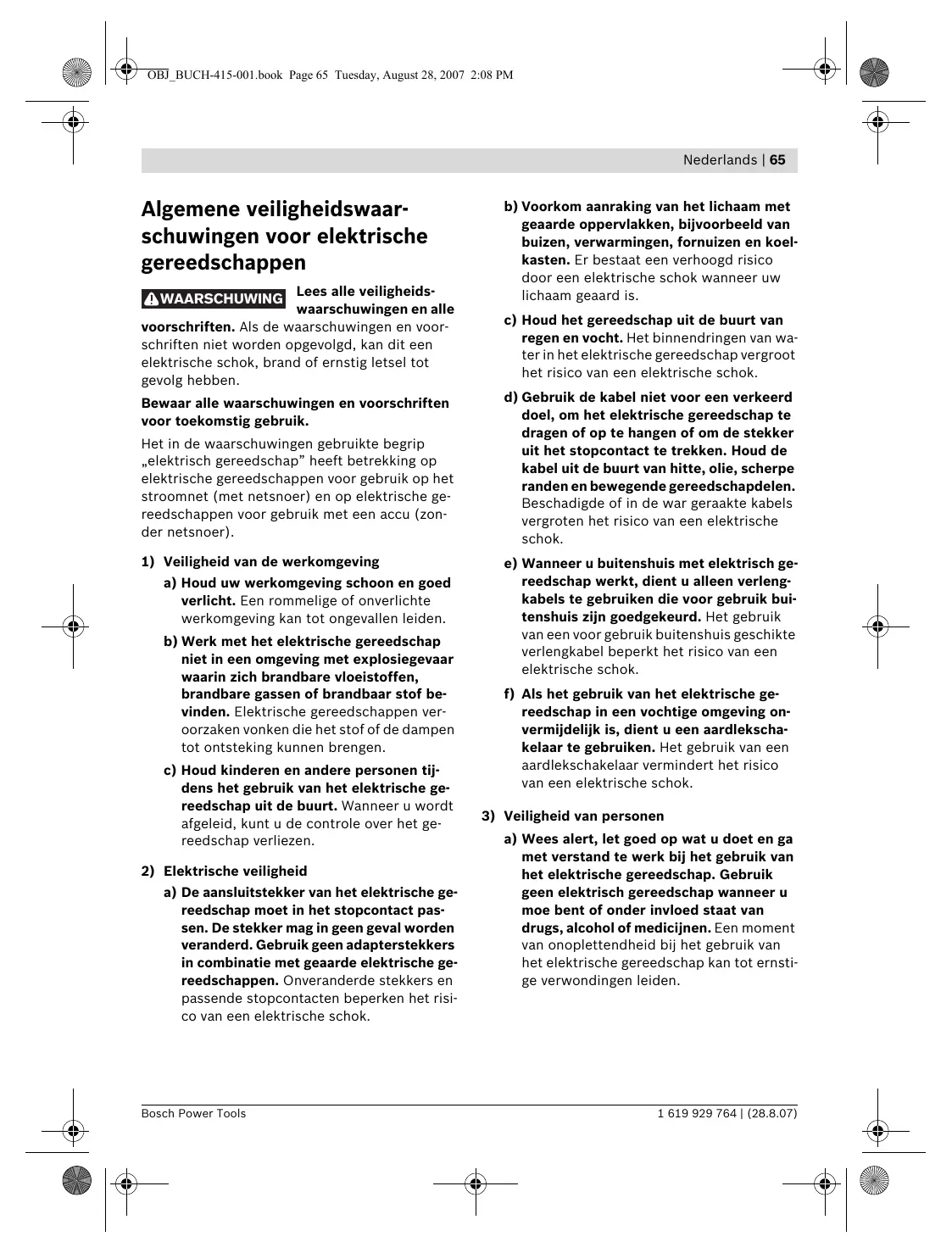

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. WAARSCHUWING Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip „elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligheid van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. Bosch Power Tools b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. 1 619 929 764 | (28.8.07) OBJ_BUCH-415-001.book Page 66 Tuesday, August 28, 2007 2:08 PM 66 | Nederlands b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. 1 619 929 764 | (28.8.07)

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. Bosch Power Tools OBJ_BUCH-415-001.book Page 67 Tuesday, August 28, 2007 2:08 PM Nederlands | 67 g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. Gereedschapspecifieke veiligheidsvoorschriften f Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben. f Gebruik de bij het elektrische gereedschap meegeleverde extra handgrepen. Het verlies van de controle over het elektrische gereedschap kan tot verwondingen leiden. f Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. f Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen. f Bewerk geen asbesthoudend materiaal. Asbest geldt als kankerverwekkend. f Tref veiligheidsmaatregelen wanneer er bij werkzaamheden stoffen kunnen ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zijn. Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiging voor stof en spanen, als deze kan worden aangesloten. f Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen. f Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. f Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok. f Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. Bosch Power Tools 1 619 929 764 | (28.8.07) OBJ_BUCH-415-001.book Page 68 Tuesday, August 28, 2007 2:08 PM 68 | Nederlands Functiebeschrijving Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben. Gebruik volgens bestemming Het elektrische gereedschap is bestemd om te hameren in beton, baksteen en steen en voor lichte hakwerkzaamheden. Het is eveneens geschikt voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof. Elektrische gereedschappen met elektronische regeling en rechts-/linksdraaien zijn ook geschikt voor het inen uitdraaien van schroeven. Afgebeelde componenten De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen. 1 SDS-plus gereedschapopname 2 Stofbeschermkap 3 Vergrendelingshuls 4 Blokkeerknop voor aan/uit-schakelaar 5 Aan/uit-schakelaar 6 Draairichtingschakelaar 7 Slagstop-/draaistopschakelaar 8 Knop voor instelling van de diepteaanslag 9 Vleugelbout voor verstelling van de extra handgreep 10 Extra handgreep 11 Diepteaanslag 12 Tandkransboorhouder* 13 Afzuigopening zuigmond* 14 Klemschroef zuigmond* Informatie over geluid en trillingen Meetwaarden bepaald volgens EN 60745. Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 88 dB(A); geluidsvermogenniveau 99 dB(A). Onzekerheid K=3 dB. Draag een gehoorbescherming. Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: hamerboren in beton: trillingsemissiewaarde ah =11 m/s2, onzekerheid K=1,5 m/s2 hakken: trillingsemissiewaarde ah =9 m/s2, onzekerheid K=1,5 m/s2. Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trlllingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als echter het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen. Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces. 15 Diepteaanslag zuigmond* 16 Telescoopbuis zuigmond* 17 Vleugelschroef zuigmond* 18 Geleidingsbuis zuigmond* 19 Betonboor met SDS-plus opnameschacht*

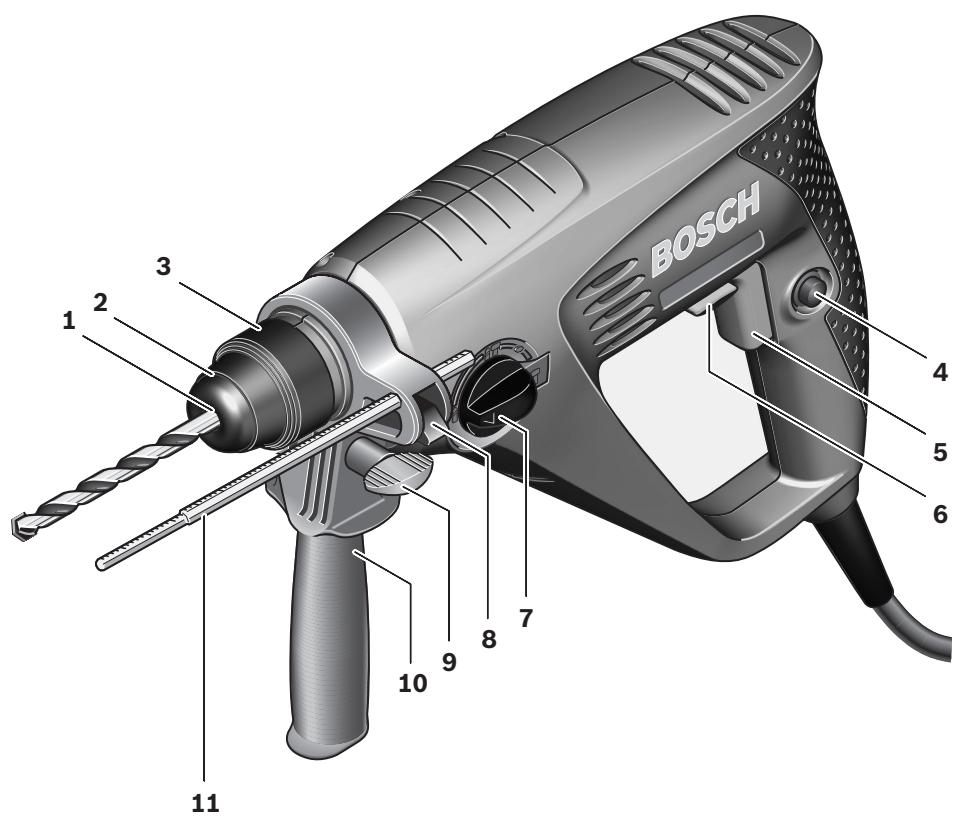

• Niet elk afgebeeld en beschreven toebehoren wordt standaard meegeleverd. 1 619 929 764 | (28.8.07) Bosch Power Tools OBJ_BUCH-415-001.book Page 69 Tuesday, August 28, 2007 2:08 PM Nederlands | 69 Technische gegevens Boorhamer PBH 2000 RE PBH 2000 SRE Zaaknummer 3 603 C44 3.. 3 603 C44 3.. Toerentalregeling

Rechts- en linksdraaien

2,2 2,2 / II / II Gewicht volgens EPTA-Procedure 01/2003 Isolatieklasse Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken. Conformiteitsverklaring Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009). Technisch dossier bij: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification

24.07.2007, Robert Bosch GmbH, Power Tools Division

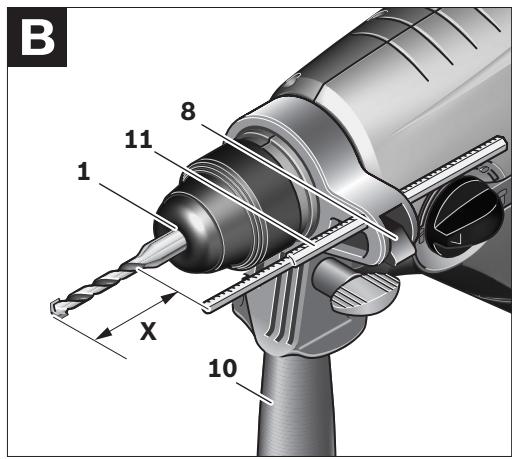

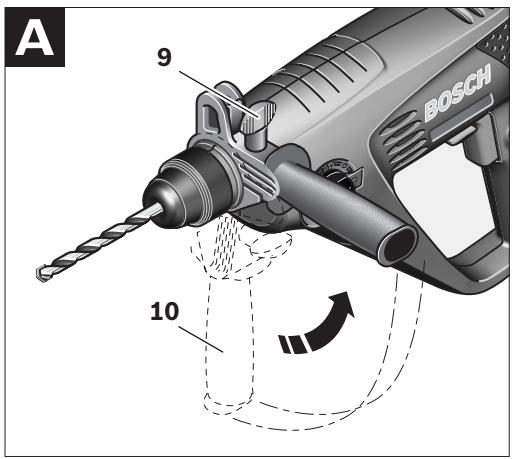

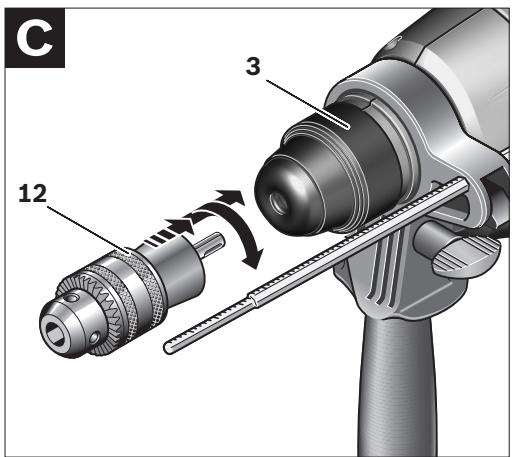

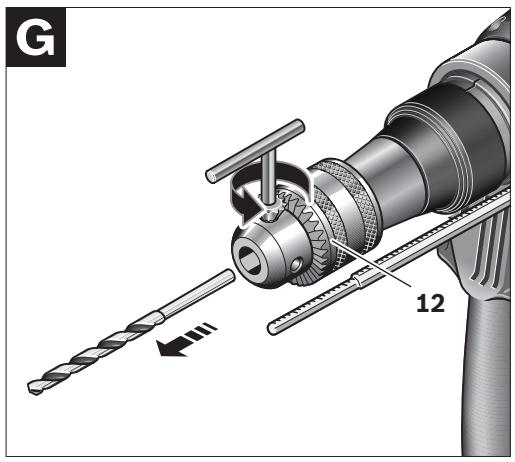

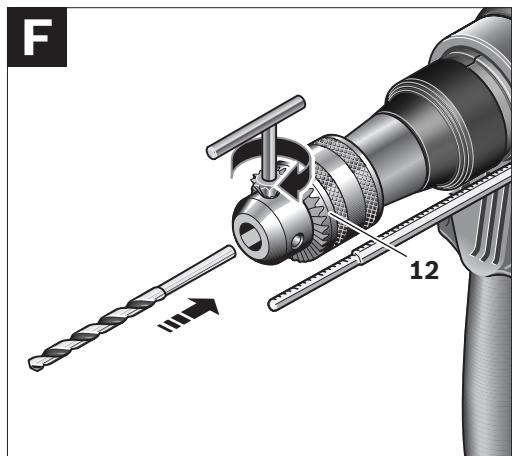

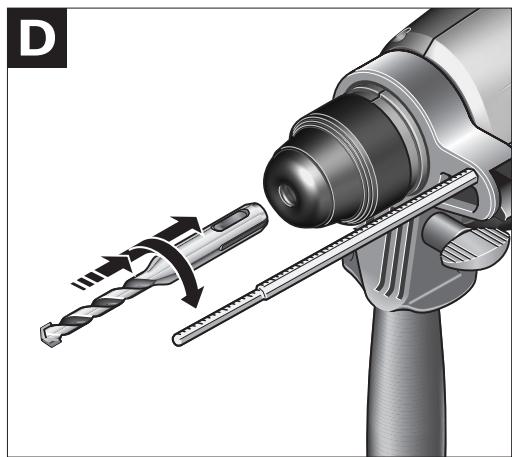

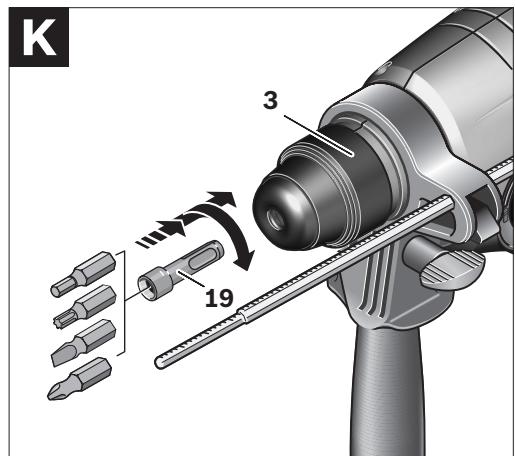

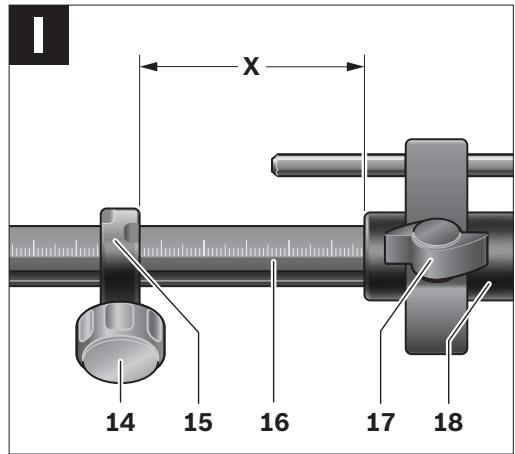

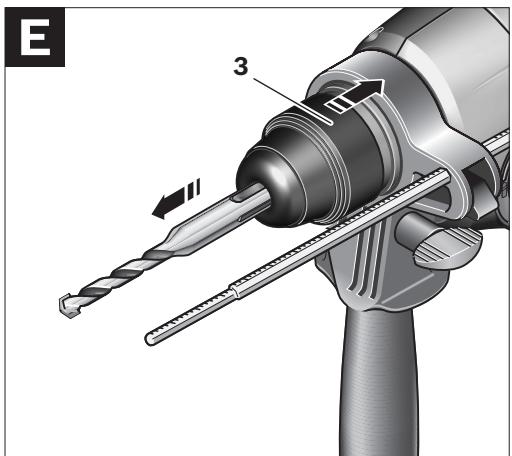

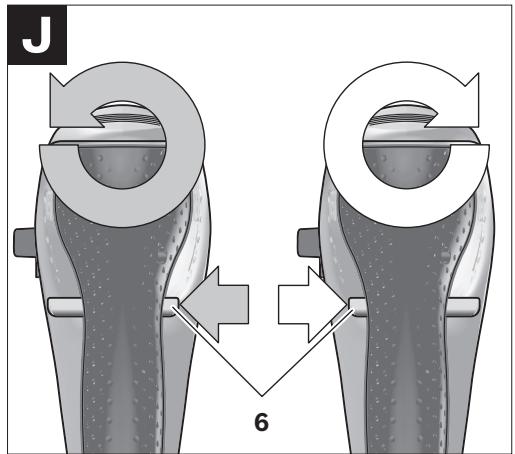

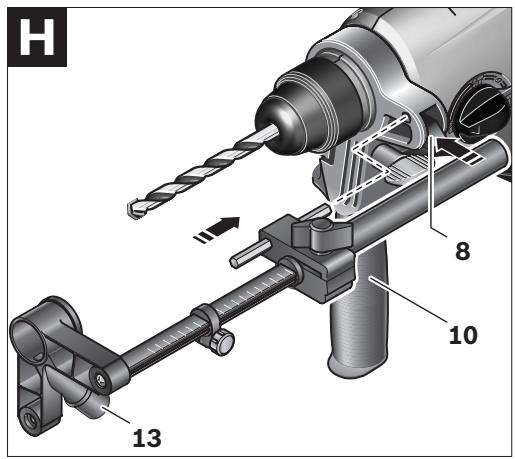

D-70745 Leinfelden-Echterdingen Bosch Power Tools 1 619 929 764 | (28.8.07) OBJ_BUCH-415-001.book Page 70 Tuesday, August 28, 2007 2:08 PM 70 | Nederlands Montage f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Tandkransboorhouder vervangen Extra handgreep Voor werkzaamheden met inzetgereedschap zonder SDS-plus (bijvoorbeeld boren met cilindrische schacht) moet u een geschikte boorhouder monteren (tandkrans- of snelspanboorhouder, toebehoren). f Gebruik het elektrische gereedschap alleen met de extra handgreep 10. Tandkransboorhouder inzetten (zie afbeelding C) Extra handgreep draaien (zie afbeelding A) U kunt de extra handgreep 10 naar wens draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid. Draai de vleugelschroef voor de verstelling van de extra handgreep 9 tegen de wijzers van de klok en draai de extra handgreep 10 in de gewenste stand. Draai vervolgens de vleugelschroef 9 met de wijzers van de klok weer vast. Reinig het insteekeinde van de opnameschacht en smeer het licht met vet. Boordiepte instellen (zie afbeelding B) Met de diepteaanslag 11 kan de gewenste boordiepte X worden vastgelegd. Druk op de knop voor de instelling van de diepteaanslag 8 en zet de diepteaanslag in de extra hangreep 10. De ribbels op de diepteaanslag 11 moeten naar onderen wijzen. Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 1. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeerde instelling van de boordiepte leiden. Trek de diepteaanslag zo ver naar buiten dat de afstand tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X. Duw de vergrendelingshuls 3 naar achteren en verwijder de tandkransboorhouder 12. Boorhouder en inzetgereedschap kiezen Voor hamerboor- en hakwerkzaamheden heeft u SDS-plus inzetgereedschappen nodig, die in de SDS-plus boorhouder worden geplaatst. Voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof en voor het in- en uitdraaien van schroeven worden inzetgereedschappen zonder SDS-plus (bijv. boren met cilindrische schacht) gebruikt. Voor deze inzetgereedschappen heeft u een snelspanboorhouder of tandkransboorhouder nodig. 1 619 929 764 | (28.8.07) Zet de tandkransboorhouder met de opnameschacht draaiend in de gereedschapopname tot deze automatisch wordt vergrendeld. Controleer de vergrendeling door aan de tandkransboorhouder te trekken. Tandkransboorhouder verwijderen Inzetgereedschap wisselen De stofbeschermkap 2 voorkomt zoveel mogelijk het binnendringen van boorstof in de gereedschapopname tijdens het gebruik. Let er bij het inzetten van het inzetgereedschap op dat de stofbeschermkap 2 niet wordt beschadigd. f Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt, dit door een klantenservice te laten doen. SDS-plus inzetgereedschap inzetten (zie afbeelding D) Met de SDS-plus boorhouder kunt u het inzetgereedschap eenvoudig en gemakkelijk zonder hulpgereedschap wisselen. Reinig de schacht van het inzetgereedschap en smeer het licht met vet. Zet het inzetgereedschap draaiend in de gereedschapopname tot het automatisch wordt vergrendeld. Controleer de vergrendeling door aan het inzetgereedschap te trekken. Bosch Power Tools OBJ_BUCH-415-001.book Page 71 Tuesday, August 28, 2007 2:08 PM Nederlands | 71 Het SDS-plus inzetgereedschap is systeemafhankelijk vrij beweegbaar. Daardoor ontstaat bij onbelast lopen een rondloopafwijking. Dit heeft geen effect op de nauwkeurigheid van het boorgat, omdat de boor zich bij het boren zelf centreert. SDS-plus inzetgereedschap verwijderen (zie afbeelding E) Duw de vergrendelingshuls 3 naar achteren en verwijder het inzetgereedschap. Inzetgereedschappen zonder SDS-plus inzetten (zie afbeelding F) Opmerking: Gebruik inzetgereedschap zonder SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouder worden anders bij hamerboor- of hakwerkzaamheden beschadigd. Zet een tandkransboorhouder 12 in (zie „Tandkransboorhouder vervangen”, pagina 70). Open de tandkransboorhouder 12 door deze te draaien, totdat het gereedschap kan worden ingezet. Zet het gereedschap in. Druk op de knop voor de diepteaanslaginstelling 8 en verwijder de diepteaanslag 11. Druk opnieuw op de knop 8 en zet de zuigmond van voren in de extra handgreep 10. Sluit een afzuigslang (diameter 19 mm, toebehoren) aan op de afzuigopening 13 van de zuigmond. De stofzuiger moet geschikt zijn voor het te bewerken materiaal. Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger. Boordiepte op zuigmond instellen (zie afbeelding I) U kunt de gewenste boordiepte X ook instellen als de zuigmond gemonteerd is. Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 1. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeerde instelling van de boordiepte leiden. Draai de vleugelschroef 17 op de zuigmond los. Steek de boorhoudersleutel in de daarvoor bedoelde boorgaten van de tandkransboorhouder 12 en span het ingezetgereedschap gelijkmatig vast. Plaats het elektrische gereedschap zonder het in te schakelen stevig op de plaats waar moet worden geboord. Het SDS-plus inzetgereedschap moet daarbij het oppervlak raken. Draai de slagstop-/draaistopschakelaar 7 in de stand „Boren”. Verschuif de geleidingsbuis 18 van de zuigmond zo in zijn houder dat de zuigmondkop het oppervlak waarin moet worden geboord raakt. Schuif de geleidingsbuis 18 niet verder over de telescoopbuis 16 dan nodig, zodat een zo groot mogelijk gedeelte van de schaalverdeling op de telescoopbuis 16 zichtbaar blijft. Inzetgereedschappen zonder SDS-plus verwijderen (zie afbeelding G) Draai de huls van de tandkransboorhouder 12 met behulp van de boorhoudersleutel tegen de wijzers van de klok in tot het inzetgereedschap kan worden verwijderd. Stofafzuiging met zuigmond (toebehoren) Zuigmond monteren (zie afbeelding H) Voor de stofafzuiging is een zuigmond (toebehoren) nodig. Bij het boren veert de zuigmond terug, zodat de kop van de zuigmond altijd dicht tegen de ondergrond wordt gehouden. Bosch Power Tools Draai de vleugelschroef 17 weer vast. Draai de klemschroef 14 op de diepteaanslag van de zuigmond los. Verschuif de diepteaanslag 15 zodanig op de telescoopbuis 16, dat de in de afbeelding getoonde afstand X met de door u gewenste boordiepte overeenkomt. Draai de klemschroef 14 in deze stand vast. 1 619 929 764 | (28.8.07) OBJ_BUCH-415-001.book Page 72 Tuesday, August 28, 2007 2:08 PM 72 | Nederlands Gebruik In- en uitschakelen Ingebruikneming f Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt. Functie instellen Met de slagstop-/draaistopschakelaar 7 kiest u de functie van het elektrische gereedschap. Opmerking: Wijzig de functie alleen wanneer het elektrische gereedschap uitgeschakeld is. Anders kan het elektrische gereedschap beschadigd raken. Draai de slagstop-/draaistopschakelaar 7 in de gewenste stand tot deze hoorbaar vastklikt. Positie voor hamerboorwerkzaamheden in beton of steen Positie voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof en voor het in- en losdraaien van schroeven Positie Vario-Lock voor het verstellen van de hakpositie In deze stand klikt de slagstop-/ draaistopschakelaar 7 niet vast. Positie voor hakwerkzaamheden Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 5. Als u de aan/uit-schakelaar wilt vergrendelen, houdt u deze ingedrukt en drukt u bovendien op de vastzettoets 4. Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 5 los. Als de aan/ uit-schakelaar 5 vergrendeld is, drukt u de schakelaar eerst in en laat u deze vervolgens los. Toerental of aantal slagen instellen U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 5 indrukt. Lichte druk op de aan/uit-schakelaar 5 heeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk wordt het toerental of het aantal slagen hoger. Overbelastingskoppeling f Als het inzetgereedschap vastklemt of vasthaakt, wordt de aandrijving van de uitgaande as onderbroken. Houd, vanwege de daarbij optredende krachten, het elektrische gereedschap altijd met beide handen goed vast en zorg ervoor dat u stevig staat. f Schakel het elektrische gereedschap uit en maak het inzetgereedschap los als het elektrische gereedschap blokkeert. Er ontstaan grote reactiemomenten als u de machine inschakelt terwijl het boorgereedschap geblokkeerd is. Tips voor de werkzaamheden Draairichting instellen (zie afbeelding J) Met de draairichtingomschakelaar 6 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 5 is ingedrukt, is dit echter niet mogelijk. Rechtsdraaien: Duw de draairichtingomschakelaar 6 tot aan de aanslag naar rechts. Linksdraaien: Duw de draairichtingomschakelaar 6 tot aan de aanslag naar links. Zet de draairichting voor hamerboor-, boor- en hakwerkzaamheden altijd op rechtsdraaien. 1 619 929 764 | (28.8.07) Hakstand veranderen (Vario-Lock) U kunt de beitel in 36 standen vergrendelen. Daardoor kunt u telkens de optimale werkstand innemen. Zet de beitel in de gereedschapopname. Draai de slagstop-/draaistopschakelaar 7 in de stand „Vario-Lock” (zie „Functie instellen”, pagina 72). Draai de gereedschapopname in de gewenste hakstand. Bosch Power Tools OBJ_BUCH-415-001.book Page 73 Tuesday, August 28, 2007 2:08 PM Nederlands | 73 Draai de slagstop-/draaistopschakelaar 7 in de stand „Hakken”. De gereedschapopname is daarmee vergrendeld. Stel de draairichting voor hakwerkzaamheden in op rechtsdraaien. Bits inzetten (zie afbeelding K) f Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef. Draaiende inzetgereedschappen kunnen uitglijden. Voor het gebruik van bits heeft u een universele houder 19 met SDS-plus opnameschacht (toebehoren) nodig. Reinig het insteekeinde van de opnameschacht en smeer het licht met vet. Zet de universele houder draaiend in de gereedschapopname tot deze automatisch wordt vergrendeld. Controleer de vergrendeling door aan de universele houder te trekken. Plaats een bit in de universele houder. Gebruik alleen bits die bij de schroefkop passen. Als u de universele houder wilt verwijderen, duwt u de vergrendelingshuls 3 naar achteren en neemt u de universele houder 19 uit de gereedschapopname. Onderhoud en service Onderhoud en reiniging f Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. f Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. f Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt, dit door een klantenservice te laten doen. Maak de gereedschapopname 1 na elk gebruik schoon. Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen. Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap. Klantenservice en advies Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de instelling van producten en toebehoren. Nederland Tel.: +31 (076) 579 54 54 Fax: +31 (076) 579 54 94 E-mail: gereedschappen@nl.bosch.com België en Luxemburg Tel.: +32 (070) 22 55 65 Fax: +32 (070) 22 55 75 E-mail: outillage.gereedschap@be.bosch.com Afvalverwijdering Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt. Alleen voor landen van de EU: Gooi elektrische gereedschappen niet bij het huisvuil. Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in nationaal recht moeten niet meer bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. Wijzigingen voorbehouden. Bosch Power Tools 1 619 929 764 | (28.8.07) OBJ_BUCH-415-001.book Page 74 Tuesday, August 28, 2007 2:08 PM 74 | Dansk Generelle advarselshenvisninger for el-værktøj
