Producttype	Hamerboormachine (boorhamer)
Merk	BOSCH
Model	PBH 3000 FRE SET
Nominaal opgenomen vermogen	750 W
Slagfrequentie bij nominaal toerental	4000 omw/min
Individuele slagkracht	0-2,8 J
Nominaal toerental	1100 omw/min
Onbelast toerental	0-1450 omw/min
Max. boordiameter - Beton	26 mm
Max. boordiameter - Metselwerk (met kroon)	68 mm
Max. boordiameter - Staal	13 mm
Max. boordiameter - Hout	30 mm
Gewicht (volgens EPTA 01/2003)	3,0 kg
Beschermingsklasse	II (dubbele isolatie)
Gereedschapopname	SDS-plus
Verwisselbare boorkop	Ja (snelspanboorkop en SDS-plus boorkop inbegrepen)
Toerentalregeling	Elektronisch (voorinstelwiel)
Rotatiestop	Ja
Rechts-/linksomloop	Ja
Vario-Lock functie (instelbare beitelpositie)	Ja (36 standen)
Saugfix afzuigsysteem	Compatibel accessoire
Meegeleverde accessoires	Automatische boorkop, extra handgreep, diepte-aanslag
Geluidsdrukniveau	89 dB(A)
Geluidsvermogensniveau	100 dB(A)
Trilling - Hamerboren in beton	14 m/s²
Trilling - Beitelen	12 m/s²
Trilling - Boren in metaal	< 1,5 m/s²

Veelgestelde vragen - PBH 3000 FRE SET BOSCH

Hoe vervang ik de boorkop op de PBH 3000 FRE SET?

Bij de PBH 3000 FRE SET wordt de automatische boorkop (snelspan) vervangen door de vergrendelhuls (5) naar achteren te duwen en de boorkop eraf te trekken. Voor montage: reinig en vet de opname licht in, duw de boorkop erop en draai tot hij vastklikt. Het model PBH 3000-2 FRE heeft een verwisselbare SDS-plus boorkop die via een borgring wordt verwisseld.

Hoe stel ik de boordiepte in?

Druk op de instelknop (15) en plaats de diepte-aanslag (18) in de extra handgreep (17). Duw het SDS-plus gereedschap volledig in de gereedschapopname, trek de aanslag eruit tot de afstand tussen de boorpunt en de aanslag overeenkomt met de gewenste diepte.

Welke soorten gereedschap kan ik met deze hamerboormachine gebruiken?

Gebruik voor hamerboren en beitelen SDS-plus gereedschappen. Voor boren zonder slag (hout, metaal, keramiek) gebruik gereedschappen met cilindrische schacht met de snelspanboorkop of getande boorkop. Gebruik nooit gereedschappen zonder SDS-plus voor hamerboren.

Hoe selecteer ik de werkingsmodus?

Gebruik de modusschakelaar (12) nadat u het gereedschap hebt uitgeschakeld. De standen zijn: 'boren' (zonder slag), 'hamerboren' (met slag), 'Vario-Lock' (om de beitelpositie in te stellen) en 'beitelen'. Druk op de ontgrendelingsknop (11) om de schakelaar te draaien.

Hoe keer ik de draairichting om?

Gebruik de draairichtingschakelaar (10) boven de aan/uit-schakelaar. Duw hem naar rechts voor rechtsom (met de klok mee) en naar links voor linksom (tegen de klok in). Omschakelen is alleen mogelijk als het gereedschap is uitgeschakeld.

Hoe gebruik ik het Saugfix afzuigsysteem?

De Saugfix is een optioneel accessoire. Monteer het op de extra handgreep nadat u de diepte-aanslag hebt verwijderd. Sluit een geschikte stofzuiger (diameter 19 mm) aan op de afzuigopening (27). Sluit de geleidingsslang aan en stel de diepte in met de diepte-aanslag (29) en de vleugelschroef (31).

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd gehoorbescherming en een veiligheidsbril. Gebruik de meegeleverde extra handgreep. Houd het gereedschap vast aan de geïsoleerde greepvlakken. Trek voor elke onderhoudsbeurt de stekker uit het stopcontact. Controleer op verborgen kabels of leidingen met een geschikte detector. Forceer het gereedschap niet.

Hoe reinig en onderhoud ik de hamerboormachine?

Trek voor reiniging de stekker uit het stopcontact. Reinig regelmatig de ventilatiesleuven met een penseel of droge doek. Vervang een beschadigde stofkap onmiddellijk. Reinig de gereedschapopname na elk gebruik. Voor intern onderhoud, laat het apparaat nakijken door een erkende Bosch service.

Wat te doen bij vastlopen van het gereedschap?

De overbelastingskoppeling onderbreekt de aandrijving bij vastlopen. Houd het gereedschap stevig met beide handen vast en schakel het onmiddellijk uit. Maak het gereedschap los voordat u het opnieuw start. Start het gereedschap niet opnieuw als het gereedschap nog steeds vastzit.

Hoe stel ik het toerental in?

U kunt het toerental traploos regelen door de aan/uit-schakelaar (8) meer of minder in te drukken. Voor een voorinstelling gebruikt u het voorinstelwiel (9), ook tijdens gebruik. Bij het model PBH 3000-2 FRE heeft u bovendien een mechanische snelheidsschakelaar (13) voor twee bereiken (snelheid 1 voor hamerboren, snelheid 2 voor kleine diameters).

GEBRUIKSAANWIJZING PBH 3000 FRE SET BOSCH

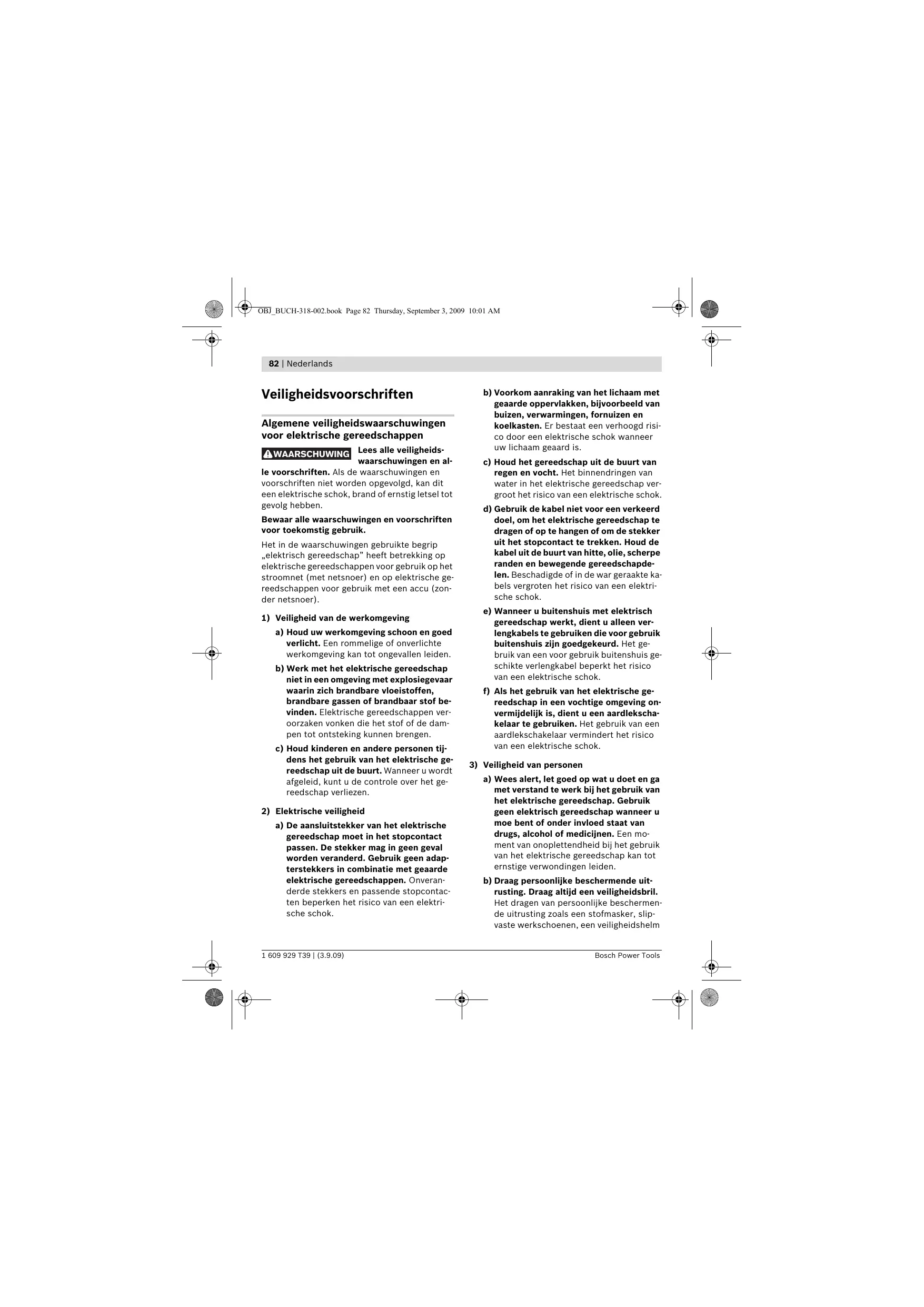

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het elektrische gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico op een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van Personen

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting. Draag altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm

of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.

c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het elektrische gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen. g) Wanneer stofafzuigings- of stofopvangvoorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap.

Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het elektrische gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig wordt beïnvloed. Laat deze beschadigde onderdelen voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden.

5) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor hamers

▷ Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben. - Gebruik de bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden. Houd het gereedschap aan de geïsoleerde greepvlakken vast als u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of de eigen stroomkabel kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden. - Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken. Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap wordt met twee handen veiliger geleid. Zet het werkstuk vast. Een met spanvoorzieningen of een bankschroef vastgehouden werkstuk wordt beter vastgehouden dan met de hand. Houd uw werkplek schoon. Materiaalmengsels zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.

Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden. - Gebruik het elektrische gereedschap niet met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens de werkzaamheden wordt beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd om te hameren in beton, baksteen en steen en voor lichte hakwerkzaamheden. Het is eveneens geschikt voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof. Elektrische gereedschappen met elektronische regeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Snelspanboorhouder (PBH 3000-2 FRE) 2 SDS-plus wisselboorhouder (PBH 3000-2 FRE) 3 SDS-plus gereedschapopname 4 Stofbeschermkap 5 Vergrendelingshuls 6 Vergrendelingsring wisselboorhouder (PBH 3000-2 FRE) 7 Blokkeerknop voor aan/uit-schakelaar

8 Aan/uit-schakelaar 9 Stelwiel vooraf instelbaar toerental 10 Draairichtingschakelaar 11 Ontgrendelingsknop voor slagstop-/draai-stopschakelaar 12 Slagstop-/draaistopschakelaar 13 Toerentalschakelaar (PBH 3000-2 FRE) 14 Ontgrendelingsknop voor toerentalschakelaar (PBH 3000-2 FRE) 15 Knop voor instelling van de diepteaanslag 16 Vleugelbout voor verstelling van de extra handgreep 17 Extra handgreep (geïsoleerd greepvlak) 18 Diepteaanslag 19 Handgreep (geïsoleerd greepvlak) 20 Borgschroef voor tandkransboorhouder 21 Tandkransboorhouder 22 SDS-plus opnameschacht voor boorhouder 23 Snelspanboorhouder (PBH 2900 FRE/ PBH 3000 FRE Set) 24 Boorhouderopname (PBH 3000-2 FRE) 25 Voorste huls (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 26 Achterste huls (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE) 27 Afzuigopening zuigmond 28 Klemschroef zuigmond 29 Diepteaanslag zuigmond 30 Telescoopbuis zuigmond 31 Vleugelschroef zuigmond 32 Geleidingsbuis zuigmond 33 Betonboor met SDS-plus opnameschacht

• Niet elk afgebeeld en beschreven toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Informatie over geluid en trillingen

Meetwaarden bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukniveau 89 dB(A); geluidsvermogenniveau 100 dB(A). Onzekerheid K = 2 dB.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745: Hameren in beton: Trillingsemissiewaarde a_h = 14 m / s² onzekerheid K = 1,5 m / s² Hakken: Trillingsemissiewaarde a_h = 12 m / s² onzekerheid K = 1,5 m / s²

Boren in metaal: Trillingsemissiewaarde a_h < 2,5 m/s² , onzekerheid K = 1,5 m/s² , Schroeven in- en uitdraaien: Trillingsemissiewaarde a_h < 2,5 m/s² , onzekerheid K = 1,5 m/s² .

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaamste toepassingen van het elektrische gereedschap. Als daarentegen het elektrische gereedschap worden gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verhogen. Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.

Technische gegevens

Boorhamer PBH ...	2800 RE	2900 FRE	3000 FRE Set	3000-2 FRE
Zaaknummer	3 603 C93 0..	3 603 C93 1..	3 603 C93 2..	3 603 C94 2..
Toerentalregeling	●	●	●	●
Draaistop	●	●	●	●
Rechts- en linksdraaien	●	●	●	●
Wisselboorhouser	-	-	-	●
Meegeleverd - Snelspanboorhouser	-	●	●	●
Opgenomen vermogen	W 720	730	750	750
Aantal slagen bij nominaal toerental	min-1 4000	4000	4000	4000
Slagkracht	J 0-2,6	0-2,7	0-2,8	0-2,8
Nominaal toerental	min-1 1100	1100	1100	1100
Onbelast toerental - Stand 1	min-1 0-1450	0-1450	0-1450	0-1450
- Stand 2	min-1 -	-	-	0-3000
Gereedschapopname	SDS-plus	SDS-plus	SDS-plus	SDS-plus
Diameter ashals	mm 43	43	43	43
Board diameter max.:
- Beton	mm 26	26	26	26
- Metselwerk (met holle boorkroon)	mm 68	68	68	68
- Staal	mm 13	13	13	13
- Hout	mm 30	30	30	30
Gewicht volgens EPTA-Procedure 01/2003	kg 3,0	3,0	3,0	3,3
Isolatieklasse	回 / II	回 / II	回 / II	回 / II

Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen kunnen deze gegevens afwijken. Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen afwijken.

Conformiteitsverklaring (C)

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens“ beschreven product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).

Technisch dossier bij:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

▸ Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Extra handgreep

▸ Gebruik het elektrische gereedschap alleen met de extra handgreep 17.

Extra handgreep draaien (zie afbeelding A)

U kunt de extra handgreep 17 naar wens draaien voor een veilige houding tijdens de werkzaamheden zonder vermoeidheid.

• Draai de vleugelschroef voor de verstelling van de extra handgreep 16 tegen de wijzers van de klok en draai de extra handgreep 17 in de gewenste stand. Draai vervolgens de vleugelschroef 16 met de wijzers van de klok weer vast.

Boordiepte instellen (zie afbeelding B)

Met de diepteaanslag 18 kan de gewenste boordiepte X worden vastgelegd.

• Druk op de knop voor de instelling van de diepteaanslag 15 en zet de diepteaanslag in de extra handgreep 17. De ribbels op de diepteaanslag 18 moeten naar boven en onderen wijzen. Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 3. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeerde instelling van de boordiepte leiden. Trek de diepteaanslag zo ver naar buiten dat de afstand tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X.

Boorhouser en inzetgereedschap kiezen

Voor hamerboor- en hakwerkzaamheden heeft u SDS-plus inzetgereedschappen nodig, die in de SDS-plus boorhouser worden geplaatst.

Voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof, voor het in- en uitdraaien van schroeven en voor het snijden van schroefdraad worden inzetgereedschappen zonder SDS-plus (bijv. boren met cilindrische schacht) gebruikt. Voor deze inzetgereedschappen heeft u een snelspanboorhouder of tandkransboorhouder nodig.

PBH 3000-2 FRE: De SDS-plus boorhouser 2 kunt u gemakkelijk verrangen door de meegeleverde snelspanboorhouser 1.

Boorhouser wisselen (PBH 2800 RE/ PBH 2900 FRE/PBH 3000 FRE Set)

Voor werkzaamheden met inzetgereedschap zonder SDS-plus (bijvoorbeeld boren met cilindrische schacht) moet u de tandkrans- of snelspanboorhouser aanbrengen.

Tandkransboorhouser monteren (toebehoren) (PBH 2800 RE) (zie afbeelding C)

Schroef de SDS-plus opnameschacht 22 in een tandkransboorhouser 21. Borg de tandkransboorhouser 21 met de borgschroef 20. Let erop dat de borgschroef een linkse schroefdraad heeft.

Tandkrans- of snelspanboorhouser aanbrengen (zie afbeelding D)

• Reinig het insteekeinde van de opnameschacht en smeer het licht met vet.
• Plaats de tandkransboorhouser 21 of de snelspanboorhouser 23 met de opnameschacht draaiend in de gereedschapopname tot deze automatisch worden vergrendeld.
• Controleer de vergrendeling door aan de tandkrans- of snelspanboorhouser te trekken.

Tandkrans- of snelspanboorhouser verwijderen

Duw de vergrendelingshuls 5 naar achteren en verwijder de tandkransboorhouder 21 of de snelspanboorhouder 23.

Wisselboorhouder verwijderen of inzetten (PBH 3000-2 FRE)

Wisselboorhouder verwijderen (zie afbeelding E)

Grijp de wisselboorhoudervergrendelingsring 6 vast en trek deze stevig in de richting van de pijl. De wisselboorhouder raakt los en kan naar voren worden verwijderd. Bescherm de wisselboorhouder tegen vuil nadat u deze hebt verwijderd.

Wisselboorhouder inzetten (zie afbeelding F)

• Reinig de wisselboorhouder voor het inzetten en smeer de schacht licht met vet. Grijp de SDS-plus wisselboorhouder 2 of de snelspanboorhouder 1 met uw hele hand vast. Duw de wisselboorhouder draaiend op de boorhouseropname 24 tot u een duidelijk klikgeluid hoort.
• De wisselboorhouder wordt automatisch vergrendeld. Controleer de vergrendeling door aan de wisselboorhouder te trekken.

Inzetgereedschap wisselen

De stofbeschermkap 4 voorkomt zoveel mogelijk het binnendringen van boorstof in de gereedschapopname tijdens het gebruik. Let er bij het inzetten van het inzetgereedschap op dat de stofbeschermkap 4 niet wordt beschadigd.

Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt dit door een klantenservice te laten doen.

SDS-plus inzetgereedschap inzetten (zie afbeelding G)

Met de SDS-plus boorhouser kunt u het inzetgereedschap eenvoudig en gemakkelijk zonder hulpgereedschap wisselen.

PBH 3000-2 FRE: Zet de SDS-plus wisselboorhouder 2 in. Reinig de schacht van het inzetgereedschap en smeer het licht met vet. Zet het inzetgereedschap draaiend in de gereedschapopname tot het automatisch wordt vergrendeld. Controleer de vergrendeling door aan het inzetgereedschap te trekken.

Het SDS-plus inzetgereedschap is systeemafhankelijk vrij beweegbaar. Daardoor ontstaat bij onbelast lopen een rondloopafwijking. Dit heeft geen effect op de nauwkeurigheid van het boorgat, omdat de boor zich bij het boren centreert.

SDS-plus inzetgereedschap verwijderen (zie afbeelding H)

Duw de vergrendelingshuls 5 naar achteren en verwijder het inzetgereedschap.

Inzetgereedschappen zonder SDS-plus in de tandkransboorhouder plaatsen (PBH 2800 RE)

Opmerking: Gebruik inzetgereedschap zonder SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouser worden anders bij hamerboor- of hakwerkzaamheden beschadigd.

Zet de tandkransboorhouder 21 in. - Open de tandkransboorhouder 21 door deze te draaien, totdat het gereedschap kan worden ingezet. Zet het gereedschap in. - Steek de boorhoudersleutel in de daarvoor bedoelde boorgaten van de tandkransboorhouder 21 en span het ingezette gereedschap gelijkmatig vast. - Draai de slagstop-/draaistopschakelaar 12 in de stand „Boren".

Inzetgereedschappen zonder SDS-plus uit de tandkransboorhouder verwijderen (PBH 2800 RE)

Draai de huls van de tandkransboorhouder 21 met behulp van de boorhoudersleutel tegen de wijzers van de klok in tot het inzetgereedschap kan worden verwijderd.

Inzetgereedschappen zonder SDS-plus in de snelspanboorhouder plaatsen (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (zie afbeelding I)

Opmerking: Gebruik inzetgereedschap zonder SDS-plus niet voor hamerboor- of hakwerkzaamheden. Inzetgereedschap zonder SDS-plus en uw boorhouder worden anders bij hamerboor- of hakwerkzaamheden beschadigd.

PBH 2900 FRE/PBH 3000 FRE Set: Breng de snelspanboorhouder 23 aan. PBH 3000-2 FRE: Zet de snelspanboorhouder 1 in. - Houd de achterste huls 26 van de snelspanboorhouder 23 vast en draai de voorste huls 25 tegen de wijzers van de klok in tot het inzetgereedschap kan worden aangebracht. Zet het gereedschap in. - Houd de achterste huls van de snelspanboorhouder 23 vast en draai de voorste huls met de wijzers van de klok mee en met de hand stevig vast tot geen klikgeluid meer hoorbaar is. De boorhouser wordt daardoor automatisch vergrendeld. - Controleer of het inzetgereedschap stevig vastzit door eraan te trekken.

Opmerking: Als de gereedschapopname tot aan de aanslag geopend is, kan bij het dichtdraaien van de gereedschapopname een ratelgeluid te horen zijn en sluit de gereedschapopname niet. Draai in dit geval de voorste huls 25 eenmaal tegen de wijzers van de klok in. Vervolgens kan de gereedschapopname worden gesloten.

• Draai de slagstop-/draaistopschakelaar 12 in de stand „Boren".

Inzetgereedschappen zonder SDS-plus uit de snelspanboorhouder verwijderen (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (zie afbeelding J)

• Houd de achterste huls 26 van de snelspanboorhouder vast en draai de voorste huls 25 van de snelspanboorhouder tegen de wijzers van de klok in tot het inzetgereedschap kan worden verwijderd.

Stofafzuiging met zuigmond (toebehoren)

Zuigmond monteren (zie afbeelding K)

Voor de stofafzuiging is een zuigmond (toebehoren) nodig. Bij het boren veert de zuigmond terug, zodat de kop van de zuigmond altijd tegen de ondergrond wordt gehouden.

• Druk op de knop voor de diepteaanslaginstelling 15 en verwijder de diepteaanslag 18. Druk opnieuw op de knop 15 en zet de zuigmond van voren in de extra handgreep 17. Sluit een afzuigslang (diameter 19 mm, toebehoren) aan op de afzuigopening 27 van de zuigmond.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Boordiepte op zuigmond instellen (zie afbeelding L)

U kunt de gewenste boordiepte X ook instellen als de zuigmond gemonteerd is.

Duw het SDS-plus inzetgereedschap tot aan de aanslag in de SDS-plus gereedschapopname 3. De beweegbaarheid van het SDS-plus gereedschap kan anders tot een verkeerde instelling van de boordiepte leiden. - Draai de vleugelschroef 31 op de zuigmond los. - Plaats het elektrische gereedschap zonder het in te schakelen stevig op de plaats waar moet worden geboord. Het SDS-plus inzetgereedschap moet daarbij het oppervlak raken. Verschuif de geleidingsbuis 32 van de zuigmond zo in zijn houder dat de zuigmondkop het oppervlak waarin moet worden geboord raakt. Schuif de geleidingsbuis 32 niet verder over de telescoopbuis 30 dan nodig, zodat een zo groot mogelijk gedeelte van de schaalverdeling op de telescoopbuis 30 zichtbaar blijft. - Draai de vleugelschroef 31 weer vast. Draai de klemschroef 28 op de diepteaanslag van de zuigmond los. Verschuif de diepteaanslag 29 zodanig op de telescoopbuis 30, dat de in de afbeelding getoonde afstand X met de door u gewenste boordiepte overeenkomt. Draai de klemschroef 28 in deze stand vast.

Gebruik

Ingebruikneming

Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen kunnen ook met 220 V worden gebruikt.

Functie instellen

Met de slagstop-/draaistopschakelaar 12 kiest u de functie van het elektrische gereedschap.

Opmerking: Wijzig de functie alleen wanneer het elektrische gereedschap uitgeschakeld is. Anders kan het elektrische gereedschap beschadigd raken.

• Als u de functie wilt veranderen, drukt u op de ontgrendelingsknop 11 en draait u de slagstop-/draaistopschakelaar 12 in de gewenste stand tot deze hoorbaar vastklikt.

PBH 2800 RE/PBH 2900 FRE/ PBH 3000 FRE Set

Positie voor boorwerkzaamheden zonder slag in hout, metaal, keramiek en kunststof, voor het in- en losdraaien van schroeven en voor het snijden van schroefdraad.

Positie voor hamerboorwerkzaamheden in beton of steen.

Positie Vario-Lock voor het verstellen van de hakpositie. In deze stand klikt de slagstop-/draaistopschakelaar 12 niet vast.

Positie voor hakwerkzaamheden.

PBH 3000-2 FRE

Voor de functies hameren, Vario-Lock en hakken moet de toerentalschakelaar 13 in stand 1 worden gezet.

Positie voor boorwerkzaamheden zonder slag (stand 1) in hout, metaal, keramiek en kunststof, in- en losdraaien van schroeven en snijden van schroefdraad.

Positie voor boorwerkzaamheden zonder slag (stand 2) in hout, metaal, keramiek en kunststof.

Positie voor hamerboorwerkzaamheden in beton of steen.

Positie Vario-Lock voor het verstellen van de hakpositie.

In deze stand klikt de slagstop-/draaistopschakelaar 12 niet vast.

Positie voor hakwerkzaamheden.

Draairichting instellen (zie afbeelding M).

Met de draairichtingomschakelaar 10 kunt u de draairichting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 8 is ingedrukt, is dit niet mogelijk.

Rechtsdraaien: Duw de draairichtingomschakelaar 10 tot aan de aanslag maar rechts. Linksdraaien: Duw de draairichtingomschakelaar 10 tot aan de aanslag maar links.

Zet de draairichting voor hamerboor-, boor- en hakwerkzaamheden altijd op rechtsdraaien.

In- en uitschakelen

• Als u het elektrische gereedschap wilt inschakelen, drukt u op de aan/uit-schakelaar 8.
• Als u de aan/uit-schakelaar wilt vergrendelen, houdt u deze ingedrukt en drukt u bovendien op de vastzettoets 7.
• Als u het elektrische gereedschap wilt uitschakelen, laat u de aan/uit-schakelaar 8 los. Als de aan/uit-schakelaar 8 vergrendeld is, drukt u de schakelaar eerst in en laat u deze vervolgens los.

Toerental of aantal slagen instellen

U kunt het toerental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 8 indrukt.

Lichte druk op de aan/uit-schakelaar 8 geeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk worden het toerental of het aantal slagen hoger.

Toerental of aantal slagen vooraf instellen

Met het stelwiel voor het vooraf instellen van het toerental 9 kunt u het benodigde toerental vooraf instellen, ook terwijl de machine loopt.

Door de begrenzing kan de aan/uit-schakelaar 8 alleen nog tot de vooraf ingestelde maximumgrens worden ingedrukt.

Mechanische toerentalkeuze (PBH 3000-2 FRE)

Met de toerentalschakelaar 13 kunt u twee toerentalbereiken vooraf instellen.

Stand 1:

Laag toerentalbereik; voor hamer-, hak- en boorwerkzaamheden met een grote boordiameter, in- en losdraaien van schroeven en snijden van schroefdraad.

Stand 2:

Hoog toerentalbereik; voor boorwerkzaamheden met een kleine boordiameter.

92 | Nederlands

• Als u van snelheid wilt veranderen, drukt u op de ontgrendelingsknop 11 van de slagstop-/draaistopschakelaar 12 en draait u de slagstop-/draaistopschakelaar in de stand „Boren". Druk vervolgens op de ontgrendelingsknop 14 van de toerentalschakelaar 13 en draai de toerentalschakelaar in stand 2.

Opmerking: De slagstop-/draaistopschakelaar 12 mag alleen worden gedraaid als het elektrische gereedschap uitgeschakeld is. Ook bij het draaien van de toerentalschakelaar 13 moet het elektrische gereedschap uitgeschakeld zijn.

Hamer- en hakwerkzaamheden zijn uitsluitend mogelijk in stand 1. De speciale vorm van toerentalschakelaar 13 en slagstop-/draaistopschakelaar 12 voorkomt in deze functies het omschakelen naar stand 2.

Voor het wisselen van de functie van boren naar hameren, Vario-lock of hakken moet de toerentalschakelaar 13 terug in stand 1 worden gezet.

Overbelastingskoppeling

▷ Als het inzetgereedschap vastklemt of vasthaakt, wordt de aandrijving van de uitgaande as onderbroken. Houd, vanwege de daarbij optredende krachten, het elektrische gereedschap altijd met beide handen goed vast en zorg ervoor dat u stevig staat. Schakel het elektrische gereedschap uit en maak het inzetgereedschap los als het elektrische gereedschap blokkeert. Er ontstaan grotere reactiemomenten als u de machine inschakelt terwijl het boorgereedschap geblokkeerd is.

Tips voor de werkzaamheden

Draairichting bij hakwerkzaamheden

Stel de draairichting bij hakwerkzaamheden in op rechtsdraaien. Daardoor voorkomt u sterke slijtage van de koolborstels.

Hakstand veranderen (Vario-Lock)

Zet de beitel in de gereedschapopname. - Draai de slagstop-/draaistopschakelaar 12 in de stand „Vario-Lock" (zie „Functie instellen", pagina 90). - Draai de gereedschapopname in de gewenste hakstand. - Draai de slagstop-/draaistopschakelaar 12 in de stand „Hakken". De gereedschapopname is daarmee vergrendeld. - Stel de draairichting voor hakwerkzaamheden in op rechtsdraaien.

Bits inzetten (zie afbeelding N)

Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef.

Draaiende inzetgereedschappen kunnen uitglijden.

Voor het gebruik van bits heeft u een universele houder 33 met SDS-plus opnameschacht (toebehoren) nodig.

• Reinig het insteekeinde van de opnameschacht en smeer het licht met vet. Zet de universele houder draaiend in de gereedschapopname tot deze automatisch wordt vergrendeld.
• Controleer de vergrendeling door aan de universele houder te trekken.
• Plaats een bit in de universele houder. Gebruik alleen bits die bij de schroefkop passen.
• Als u de universele houder wilt verwijderen, duwt u de vergrendelingshuls naar achteren en neemt u de universele houder 33 uit de gereedschapopname.

Onderhoud en service

Onderhoud en reiniging

Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact. Houd het elektrische gereedschap en de ventilatieopeningen altijd schoon om goed en veilig te werken. Een beschadigde stofbeschermkap moet onmiddellijk worden vervangen. Geadviseerd wordt, dit door een klantenservice te laten doen.

Maak de gereedschapopname 3 na elk gebruik schoon.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderdelen altijd het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op:

De medewerkers van onze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en de installatie van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

België Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtlijn in na

Nationaal recht moet niet meer bruikbare elektrische gereedschappen apart inzamelen en op een voor het milieu verantwoorde wijze hergebruiken.

Wijzigingen voorbehouden.
