PBH 3000 FRE SET - Perforateur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perforateur burineur
Caractéristiques techniques principales	Fonction de perçage, burinage et perforation
Alimentation électrique	230 V
Dimensions approximatives	Longueur : 360 mm, Largeur : 250 mm, Hauteur : 100 mm
Poids	2,8 kg
Compatibilités	Forets SDS-plus, accessoires compatibles avec les perceuses standard
Tension	230 V
Puissance	750 W
Fonctions principales	Perçage à percussion, burinage, réglage de la vitesse
Entretien et nettoyage	Nettoyer régulièrement les filtres, vérifier l'état des accessoires
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Bosch
Sécurité	Protection contre les surcharges, poignée anti-vibration, interrupteur de sécurité
Informations générales utiles	Garantie de 2 ans, manuel d'utilisation inclus, poids léger pour un usage prolongé

FOIRE AUX QUESTIONS - PBH 3000 FRE SET BOSCH

Comment puis-je remplacer le mandrin de la perceuse BOSCH PBH 3000 FRE SET ?

Pour remplacer le mandrin, dévissez le mandrin actuel dans le sens antihoraire en utilisant la clé fournie. Ensuite, vissez le nouveau mandrin dans le sens horaire jusqu'à ce qu'il soit bien fixé.

Que faire si la perceuse ne démarre pas ?

Vérifiez d'abord que la perceuse est correctement branchée. Assurez-vous également que le câble d'alimentation n'est pas endommagé. Si tout semble en ordre, vérifiez l'interrupteur et remplacez-le si nécessaire.

Comment puis-je changer le mode de fonctionnement (perçage, burinage) ?

Pour changer le mode de fonctionnement, tournez le sélecteur de mode situé sur le boîtier de la perceuse jusqu'à la position désirée : perçage, burinage ou perçage à percussion.

Quel type de forets puis-je utiliser avec la BOSCH PBH 3000 FRE SET ?

Cette perceuse est compatible avec des forets SDS-plus pour le burinage et des forets à métaux ou à bois pour le perçage. Assurez-vous de choisir des forets adaptés à vos besoins spécifiques.

Comment nettoyer et entretenir ma perceuse ?

Après chaque utilisation, débranchez la perceuse et nettoyez-la avec un chiffon sec. Vérifiez régulièrement l'état du câble d'alimentation et des accessoires. Ne pas utiliser de produits chimiques agressifs pour le nettoyage.

Que faire si la perceuse surchauffe ?

Si la perceuse surchauffe, arrêtez immédiatement son utilisation et laissez-la refroidir. Vérifiez si vous travaillez avec un matériau approprié et si vous appliquez une pression excessive. Si le problème persiste, contactez un service après-vente.

La perceuse émet des bruits étranges, que dois-je faire ?

Des bruits inhabituels peuvent indiquer un problème mécanique. Éteignez la perceuse et vérifiez si des pièces sont desserrées ou endommagées. Si vous ne pouvez pas identifier le problème, il est conseillé de faire appel à un professionnel.

Est-il possible de régler la vitesse de la perceuse ?

Oui, la BOSCH PBH 3000 FRE SET dispose d'un variateur de vitesse. Appuyez légèrement sur la gâchette pour augmenter ou diminuer la vitesse en fonction de votre application.

Quel est le poids de la BOSCH PBH 3000 FRE SET ?

Le poids de la BOSCH PBH 3000 FRE SET est d'environ 2,5 kg, ce qui la rend facile à manipuler pour des travaux prolongés.

Où puis-je trouver des pièces de rechange pour ma perceuse ?

Vous pouvez trouver des pièces de rechange auprès des distributeurs agréés Bosch ou sur le site officiel de Bosch. Assurez-vous de vérifier le numéro de modèle pour obtenir les pièces correctes.

MODE D'EMPLOI PBH 3000 FRE SET BOSCH

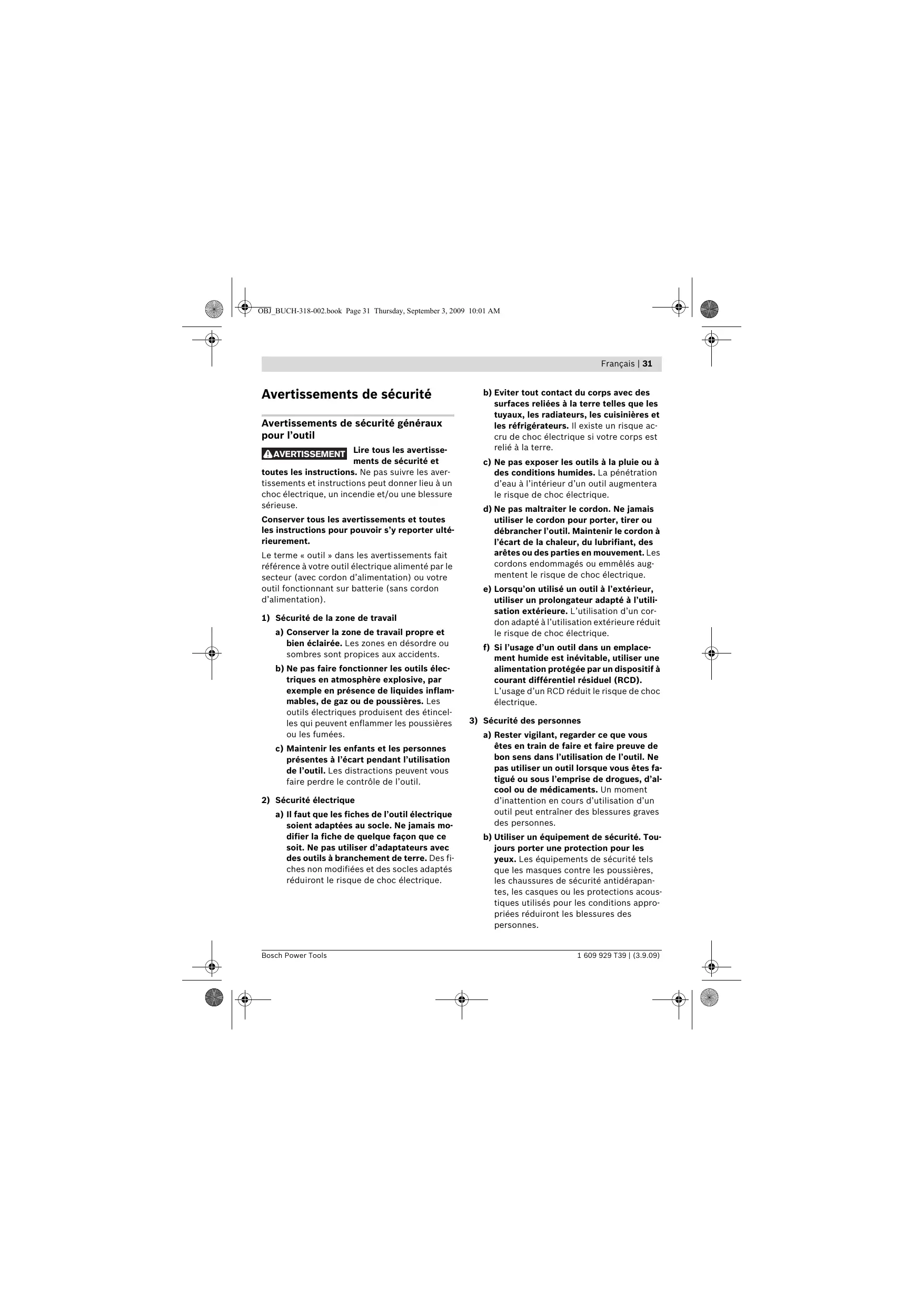

Lire tous les avertissements de sécurité.

Conserver toute rieurement. Ne pas suivre les avertissements et les instructions peut donner lieu à un choc électrique, un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instructions pour pouvoir s'y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou à votre outil fonctionnant sur batterie (sans cordon d'alimentation).

Sécurité de la zone de travail

a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents. b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées. c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.

2) Sécurité électrique

a) Il faut que les fiches de l'outil électrique soient adaptées à la prise. Ne jamais modifier la fiche d'aucune façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des prises adaptées réduiront le risque de choc électrique.

b) Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique. d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Les cordons endommagés ou emmêlés augmentent le risque de choc électrique. e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique. f) Si l'utilisation d'un outil dans un emplacement humide est inévitable, utiliser une alimentation protégée par un dispositif à courant différentiel résiduel (RCD). L'utilisation d'un RCD réduit le risque de choc électrique.

3) Sécurité des personnes

a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans l'utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes. b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures des personnes.

c) Éviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents. d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures. e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment. Cela permet un meilleur contrôle de l'outil dans des situations inattendues. f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.

4) Utilisation et entretien de l'outil

a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera le travail mieux et de manière plus sûre au régime pour lequel il a été construit. b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le faire réparer.

c) Débrancher la fiche de la source d'alimentation et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil. d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices. e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, de pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser. De nombreux accidents sont dus à des outils mal entretenus. f) Garder affûtés et propres les outils permettant de couper. Des outils de coupe correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. g) Utiliser l'outil, les accessoires et les lames, etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.

5) Maintenance et entretien

a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.

Avertissements de sécurité pour les marteaux

Porter des protections auditives. L'exposition aux bruits peut provoquer une perte de l'audition. Utiliser la(les) poignée(s) auxiliaire(s) fournie(s) avec l'outil. La perte de contrôle peut provoquer des blessures. Tenir l'outil par les surfaces de préhension isolantes pendant les opérations au cours desquelles l'accessoire coupant peut être en contact avec des conducteurs cachés ou avec son propre câble. Le contact avec un fil « sous tension » peut également mettre « sous tension » les parties métalliques exposées de l'outil électrique et provoquer un choc électrique sur l'opérateur. Utiliser des détecteurs appropriés afin de déceler des conduites cachées ou consulter les entreprises d'approvisionnement locales. Un contact avec des lignes électriques peut provoquer un incendie ou un choc électrique. Un endommagement d'une conduite de gaz peut provoquer une explosion. La perforation d'une conduite d'eau provoque des dégâts matériels et peut provoquer un choc électrique. Toujours bien tenir l'outil électroportatif des deux mains et veiller à toujours garder une position de travail stable. Avec les deux mains, l'outil électroportatif est guidé de manière plus sûre. Bloquer la pièce à travailler. Une pièce à travailler serrée par des dispositifs de serrage appropriés ou dans un étau est fixée de manière plus sûre que tenue dans les mains. Maintenir propre l'espace de travail. Les mélanges de matériaux sont particulièrement dangereux. Les poussières de métaux légers peuvent être explosives ou inflammables. Avant de déposer l'outil électroportatif, attendre que celui-ci soit complètement à l'arrêt. L'outil risque de se coincer, ce qui entraînerait une perte de contrôle de l'outil électroportatif.

Ne jamais utiliser un outil électroportatif dont le câble est endommagé. Ne pas toucher à un câble endommagé et retirer la fiche du câble d'alimentation de la prise de courant, au cas où le câble aurait été endommagé lors du travail. Un câble endommagé augmente le risque de choc électrique.

Description du fonctionnement

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect d indiqués ci-après peut conduire à une

électrocution, un incendie et/ou de graves blessures. Conservez bien tous les avert .

Utilisation conforme

Cet outil électroportatif est destiné au perçage en frappe dans le béton, la brique et la pierre naturelle ainsi qu'à des travaux de burinage légers. Il est également approprié au perçage sans frappe du bois, du métal, de la céramique ou des matières plastiques. Les outils électroportatifs avec réglage électronique et rotation à droite/à gauche sont également appropriés pour le vissage.

Éléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation de l'outil électroportatif sur la page graphique.

1 Mandrin à serrage rapide (PBH 3000-2 FRE) 2 Mandrin interchangeable SDS-plus (PBH 3000-2 FRE) 3 Porte-outil SDS-plus 4 Capuchon anti-poussière 5 Douille de verrouillage 6 Bague de verrouillage du mandrin interchangeable (PBH 3000-2 FRE) 7 Bouton de blocage de l'interrupteur Marche/Arrêt 8 Interrupteur Marche/Arrêt

9 Molette de présélection de la vitesse 10 Commutateur du sens de rotation 11 Touche de déverrouillage pour le stop de rotation/de frappe 12 Stop de rotation/de frappe 13 Commutateur de vitesse (PBH 3000-2 FRE) 14 Touche de déverrouillage du commutateur de vitesse (PBH 3000-2 FRE) 15 Touche pour réglage de la butée de profondeur 16 Vis papillon pour déplacer la poignée supplémentaire 17 Poignée supplémentaire (surface de préhension isolante) 18 Butée de profondeur 19 Poignée (surface de préhension isolante) 20 Vis de blocage du mandrin à couronne dentée 21 Mandrin à couronne dentée 22 Dispositif de fixation SDS-plus pour mandrin porteforet 23 Mandrin automatique (PBH 2900 FRE/PBH 3000 FRE Set) 24 Fixation du mandrin de perçage (PBH 3000-2 FRE) 25 Douille avant (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) 26 Douille arrière (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) 27 Ouverture d'aspiration Saugfix 28 Borne à vis Saugfix 29 Butée de profondeur Saugfix 30 Tube télescopique Saugfix 31 Vis papillon Saugfix 32 Tuyau de guidage Saugfix* 33 Porte-outil universel avec dispositif de fixation SDS-plus*

* Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d'accessoires.

Niveau sonore et vibrations

Valeurs de mesure déterminées conformément à la norme EN 60745.

Les mesures réelles (A) des niveaux sonores de l'appareil sont : niveau de pression acoustique 89 dB(A) ; niveau d'intensité acoustique 100 dB(A). Incertitude K2 dB.

Porter une protection acoustique.

Valeurs totales des vibrations (somme vectorielle des trois sens) relevées conformément à la norme EN 60745 :

Perçage à percussion du béton \mathrm{h}} = 14 \, \mathrm{m/s}^2, IncertitudeK = 1,5 \, \mathrm{m/s}^2$

Burinage h} = 12 \, \mathrm{m/ , \mathrm{m/s}^{2}$

Perçage du métal < = 1,5 \mathrm{~m} / \mathrm{s}^{2}$.

Visser : Valeur d'émission vibratoire a_h<2,5 ~m / s^2, Incertitude K=1,5 ~m / s^2.

Le niveau d'oscillation indiqué dans ces instructions d'utilisation a été mesuré conformément à la norme EN 60745 et peut être utilisé pour une comparaison d'outils électroportatifs. Il est également approprié pour une estimation préliminaire de la charge vibratoire.

Le niveau d'oscillation correspond aux utilisations principales de l'outil électroportatif. Si l'outil électrique est cependant utilisé pour d'autres applications, avec d'autres outils de travail ou avec un entretien non approprié, le niveau d'oscillation peut être différent. Ceci peut augmenter

Pour une estimation précise de la charge vibratoire, il est recommandé de prendre aussi en considération les périodes pendant lesquelles l'appareil est éteint ou en fonctionnement, mais pas réellement utilisé. Ceci peut réduire pendant toute la durée de travail.

Déterminez des mesures de protection supplémentaires pour protéger l'utilisateur des effets des vibrations, telles que par exemple : l'entretien de l'outil électrique et des outils de travail, maintenir les mains chaudes, l'organisation des opérations de travail.

Français | 35

\section*{Caractéristiques techniques}

Marteau perforateurPBH ...	2800 RE	2900 FRE	3000 FRE Set	3000-2 FRE
N° d'article	3 603 C93 0..	3 603 C93 1..	3 603 C93 2..	3 603 C94 2..
Réglage de la vitesse derotation	●	●	●	●
Stop de rotation	●	●	●	●
Rotation à droite/à gauche	●	●	●	●
Mandrin interchangeable	-	-	-	●
Accessoires fournis-Mandrin automatique	-	●	●	●
Puisance nominaleabsorbée	W720	730	750	750
Fréquence de frappe à la vi-tesse de rotation nominale	tr/min4000	4000	4000	4000
Puisance de frappeindividuelle	J0-2,6	0-2,7	0-2,8	0-2,8
Vitesse de rotation nominale	tr/min1100	1100	1100	1100
Vitesse à vide-1ère vitesse	tr/min0-1450	0-1450	0-1450	0-1450
- 2ème vitesse	tr/min-	-	-	0-3000
Porte-outil		SDS-plus	SDS-plus	SDS-plus
Diamètre du col de la broche	mm43	43	43	43
Diamètre max. de perçage:- Béton	mm26	26	26	26
- Maçonnerie (avec couron-ne de mèche creuse)	mm68	68	68	68
- Acier	mm13	13	13	13
- Bois	mm30	30	30	30
Poids suivantEPTA-Procedure 01/2003	kg3,0	3,0	3,0	3,3
Classe de protection	☐ / II	☐ / II	☐ / II	☐ / II
Ces indications sont valables pour des tensions nominales de [U] 230/240 V. Ces indications peuvent varier pour des tensions plus basses ainsi que pour des versions spécifique à certains pays.Respectez impératifement le numéro d'article se trouvant sur la plaque signalétique de l'outil électroportatif. Les dé-signations commerciales des différents outils électroportatifs peuvent varier.

Déclaration de conformité CE

Nous déclarons sous notre propre responsabilité que le produit décrit sous « Caractéristiques techniques » est en conformité avec les normes ou documents normatifs suivants : EN 60745 conformément aux termes des réglementations en vigueur 2004/108/CE, 98/37/CE (jusqu'au 28.12.2009), 2006/42/CE (à partir du 29.12.2009).

Dossier technique disponible auprès de : Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant.

Poignée supplémentaire

N'utilisez l'outil électroportatif qu'avec la poignée supplémentaire 17.

Faire basculer la poignée supplémentaire (voir figure A)

L peut être basculée dans n'importe quelle position, afin d'obtenir une position de travail sûre et peu fatigante.

Pour régler la poignée supplémentaire, tournez la vis papillon 16 dans le sens inverse des aiguilles d'une montre et faites tourner l dans la position souhaitée. Ensuite, resserrez la vis papillon 16 dans le sens des aiguilles d'une montre.

Réglage de la profondeur de perçage (voir figure B)

Avec , souhaitée X peut être déterminée.

• Appuyez sur la touche de réglag 15 et placez la butée de profondeur dans la poignée supplémentaire 17. Le striage de doit être orienté vers le bas.
• Poussez à fond l'outil de travail SDS-plus dans le porte-outil SDS-plus 3. Sinon, la mobilité de l'outil SDS-plus pourrait conduire à un réglage erroné de la profondeur de perçage. Sortez la butée de profondeur jusqu'à ce que la distance entre la pointe du foret et la point corresponde à la profondeur de perçage souhaitée X.

Choisir mandrin porte-foret et outils

Pour le perçage en frappe et le burinage, des outils SDS-plus sont nécessaires, qui sont mis en place dans le porte-foret SDS-plus.

Pour le perçage sans frappe du bois, du métal, de la céramique ou des matières plastiques, ainsi que pour le vissage et le taraudage, utilisez des outils sans SDS-plus (par exemple des mèches à queue cylindrique). Pour ce type d'outil, vous avez besoin d'un mandrin à serrage rapide ou d'un mandrin à couronne dentée.

PBH 3000-2 FRE : Le mandrin interchangeable SDS-plus 2 peut facilement être remplacé par le mandrin interchangeable à serrage rapide 1 fourni avec l'appareil.

Changement du mandrin de perçage (PBH 2800 RE / PBH 2900 FRE / PBH 3000 FRE Set)

Afin de pouvoir travailler avec des outils sans SDS-plus (par exemple des forets à queue cylindrique), montez le ou le mandrin à serrage rapide.

Monter un mandrin à couronne dentée (accessoire) (PBH 2800 RE) (voir figure C)

• Vissez le dispositif de fixation SDS-plus 22 dans 21. Fixez 21 au moyen de la vis de fixation 20. Attention, la vis de fixation a un filet à gauche.

Monter le mandrin à couronne dentée ou le mandrin à serrage rapide (voir figure D)

• Nettoyez l'emmanchement du t graissez-le légèrement.
• Enfonce 21 ou le mandrin à serrage rapide 23 sur le n le tournant dans le porte-outil jusqu'à ce qu'il verrouille automatiquement.
• Contrôler que la queue soit bien encliquetée en tirant su .

Enlever le mandrin à couronne dentée ou le mandrin à serrage rapide

• Pousser la douille de verrouillage 5 vers l'arrière et retir 21 ou le mandrin à serrage rapide 23.

Enlever le mandrin interchangeable (voir figure E)

• Prendre la bague de verrouillage du mandrin interchangeable 6 et la tirer fermement dans le sens de la flèche. L se détache et peut être retiré vers l'avant. Après avoir extrait , éviter tout encrassement.

Mettre en place le mandrin interchangeable (voir figure F)

• Avant sa mise en place, nettoyer et graisser légèrement l'extrémité.
• Prendre SDS-plus 2 ou à serrage rapide 1 à pleine main. Engag dans la fixation du mandrin 24 par un léger mouvement de rotation, jusqu'à ce qu'il s'encliquette de manière audible.
• Le mandrin interchangeable s'encliquette de lui-même. Contrôler que l'outil soit bien encliqueté en tirant su .

Changement de l'outil

Le 4 empêche dans une large mesure la poussière d'entrer dans le porte-outil pendant le service de l'appareil. Lors du montage de l'outil, veillez à ne pas endommager le 4.

Remplacez immédiatement un endommagé. Il est recommandé de faire effectuer ce travail par un service après-vente.

Mettre un outil de travail SDS-plus en place (voir figure G)

Grâce au mandrin de perçage SDS-plus, il est possible de replacer l'outil de travail facilement et confortablement sans avoir à utiliser d'outil supplémentaire.

PBH 3000-2 FRE : Mettre le mandrin interchangeable SDS-plus 2 en place. - Nettoyez l'extrémité de l'outil et graissez-le légèrement. - Introduisez l'outil de travail dans le porte-outil en le tournant jusqu'à ce qu'il s'encliquette automatiquement. - Contrôlez que l'outil soit bien encliqueté en tirant sur l'outil.

Les outils de travail SDS-plus utilisés dans ce système ne sont pas rigidement fixés, ils peuvent être librement bougés. Ceci provoque un faux-rond au fonctionnement à vide qui n'a cependant aucun effet sur l'exactitude du perçage, puisque le foret se centre automatiquement pendant le perçage.

Retirer un outil de travail SDS-plus (voir figure H)

• Poussez la douille de verrouillage 5 vers l'arrière et sortez l'outil de travail.

Monter les outils de travail sans SDS-plus dans le mandrin à couronne dentée (PBH 2800 RE)

Note : N'utilisez pas d'outils sans SDS-plus pour le perçage en frappe ou le burinage ! Les outils sans SDS-plus et leurs mandrins seront endommagés lors du perçage en frappe ou du burinage.

• Mettez le mandrin à couronne dentée 21 en place.
• Ouvr par un mouvement de rotation jusqu'à ce que l'outil puisse être monté. Montez l'outil.
• Insérez la clé de mandrin dans les alésages correspondants du et serrez fermement l'outil de manière régulière.
• Tournez le stop de rotation/de frappe 12 pour le mettre dans la position « perçage ».

Retirer les outils de travail sans SDS-plus du mandrin à couronne dentée (PBH 2800 RE)

Tournez la douille à l'aide de la clé de mandrin dans le sens des aiguilles d'une montre jusqu'à ce que l'outil de travail puisse être retiré.

Monter les outils de travail sans SDS-plus dans le mandrin à serrage rapide (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE) (voir figure I)

Note : N'utilisez pas d'outils sans SDS-plus pour le perçage en frappe ou le burinage ! Les outils sans SDS-plus et leurs mandrins seront endommagés lors du perçage en frappe ou du burinage.

PBH 2900 FRE/PBH 3000 FRE Set : Monter le mandrin à serrage rapide 23. PBH 3000-2 FRE : Mettez le mandrin à serrage rapide 1 en place. - Tenir la douille arrêt 26 du mandrin automatique 23 et ouvrir la douille avant 25 dans le sens inverse des aiguilles d'une montre jusqu'à ce que l'outil puisse être monté. Monter l'outil. - Tenir la douille arrêt du mandrin automatique 23 et tourner fortement la douille avant dans le sens des aiguilles d'une montre jusqu'à ce qu'il n'y ait plus de déclic perceptible. Le mandrin de perçage se trouve alors verrouillé automatiquement. - Contrôler que l'outil soit bien fixé en tirant dessus.

Note : Si le porte-outil a été ouvert à fond, il est possible que des grincements se fassent entendre lorsque le porte-outil est vissé et que le porte-outil ne se ferme pas.

Dans un tel cas, tourner la douille avant 25 une fois dans le sens inverse des aiguilles d'une montre. Ensuite, il est possible de fermer le porte-outil.

• Tournez le stop de rotation/de frappe 12 pour le mettre dans la position « perçage ».

Retirer les outils de travail sans SDS-plus du mandrin à serrage rapide (PBH 2900 FRE / PBH 3000 FRE Set / PBH 3000-2 FRE) (voir figure J)

• Tenir la douille arrière 26 et tourner la douille avant 25 dans le sens inverse des aiguilles d'une montre jusqu'à ce que l'outil de travail puisse être retiré.

Monter le Saugfix (voir figure K)

Pour l'aspiration des poussières, un Saugfix (accessoire) est nécessaire. Pendant le perçage, le Saugfix s'écarte automatiquement de manière à ce que la tête du Saugfix soit toujours très proche de la surface usinée.

• Appuyez sur la touche de réglage de la butée de profondeur 15 et retirez la butée de profondeur 18. Appuyez à nouveau sur la touche 15 et positionnez le Saugfix par devant sur la poignée supplémentaire 17.
• Branchez un tuyau d'aspiration (diamètre 19 mm, accessoire) à la bouche d'aspiration 27 du Saugfix.

L'aspirateur doit être approprié au matériau à travailler.

Pour l'aspiration de poussières particulièrement nuisibles à la santé, cancérigènes ou sèches, utilisez des aspirateurs spécifiques.

Régler la profondeur de perçage sur le Saugfix (voir figure L)

Vous pouvez aussi r X quand le Saugfix est déjà monté.

• Poussez à fond l'outil de travail SDS-plus dans le porte-outil SDS-plus 3. Sinon, la mobilité de l'outil SDS-plus pourrait conduire à un réglage erroné de .
• Dévissez la vis papillon 31 du support de fixation.
• Appuyez fermement l'outil électroportatif éteint sur le point à percer. L'outil de travail SDS-plus doit toucher la surface.
• Poussez le tuyau de guidage 32 du Saugfix dans sa fixation de manière à ce que la tête du Saugfix soit posée sur la surface à percer. Ne poussez pas le tuyau de guidage 32 plus que nécessaire par-dessus le tube télescopique 30, de manière à ce que la plus grande partie possible de la graduation sur le tube télescopique 30 reste visible.
• Resserrez fermement la vis papillon 31. Dévissez la borne à vis 28 de la butée de profondeur du Saugfix.
• Poussez la butée de profondeur 29 sur le tube télescopique 30 de manière à ce que l'écart X montré sur la figure corresponde à la profondeur de perçage souhaitée.
• Resserrez fermement la borne à vis 28 dans cette position.

Mise en service

Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique de l'outil électroportatif. Les outils électroportatifs marqués 230 V peuvent également être mis en service sous 220 V.

Réglage du mode de fonctionnement

Au moyen du sélecteur de mode de rotation/frappe 12, sélectionn souhaité de l'outil électroportatif.

Note : Ne changez le mode de fonctionnement que lorsqu est éteint ! Sinon, l'outil électroportatif pourrait être endommagé.

Pour changer de mode d'exploitation, appuyer sur la touche de déverrouillage 11 et tourner le stop de rotation/de frappe 12 dans la position souhaitée jusqu'à ce qu'il s'encliquette de façon perceptible.

sans frappe du bois, du métal, de la céramique ou des matières plastiques, ainsi que pour le vissage et le taraudage.

en frappe dans le béton et dans la pierre naturelle

Position Vario-Lock pour le réglage de la position du burin. Dans cette position, le stop de rotation/de frappe 12 ne s'enclenche pas.

Position pour le burinage

Pour les modes de service perçage à percussion, vario-lock et burinage, le commutateur de vitesse 13 doit être mis sur la vitesse 1.

Position pour le perçage sans frappe (vitesse 1) du bois, du métal, de la céramique ou de matières plastiques ainsi que pour le vissage et le taraudage

Position pour le perçage sans frappe (vitesse 2) du bois, du métal, de la céramique ou de matières plastiques

en frappe dans le béton et dans la pierre naturelle

Position Vario-Lock pour le réglage de la position du burin

Dans cette position, le stop de rotation/de frappe 12 ne s'enclenche pas.

Position pour le burinage

Choix du sens de rotation (voir figure M)

Avec le commutateur de sens de rotation 10, le sens de rotation de l'outil électroportatif peut être inversé. Ceci n'est cependant pas possible quand l'interrupteur Marche/Arrêt 8 est en fonction.

Rotation à droite : Appuyez sur le commutateur du sens de rotation 10 jusqu'à butée vers la droite. Rotation à gauche : Appuyez sur le commutateur du sens de rotation 10 jusqu'à butée vers la gauche.

Mettez le sens de rotation sur la droite pour le perçage en frappe, le perçage et le burinage.

Mise en marche/arrêt

Pour mettre en marche l'outil électroportatif, appuyez sur l'interrupteur Marche/Arrêt 8. Pour bloquer l'interrupteur Marche/Arrêt, maintenez celui-ci appuyé et appuyez en même temps sur la touche de blocage 7. Pour arrêter l'outil électroportatif, relâchez l'interrupteur Marche/Arrêt 8. Quand l'interrupteur Marche/Arrêt 8 est bloqué, appuyez d'abord sur l'interrupteur Marche/Arrêt, et relâchez-le ensuite.

Réglage de la vitesse de rotation/de la fréquence de frappe

Vous pouvez régler en continu pendant que l'outil électroportatif est en marche, en appuyant plus ou moins sur l'interrupteur de Marche/Arrêt 8.

Une légère pression sur l'interrupteur Marche/Arrêt 8 entraîne une vitesse de rotation/une fréquence de frappe basse. Plus la pression augmente, plus est élevée.

Préréglage de la vitesse de rotation/de la fréquence de frappe

La molette de présélection 9 permet de sélectionner la vitesse de rotation nécessaire (même durant l'utilisation de l'appareil).

Cette limitation a pour effet que l'interrupteur Marche/Arrêt 8 ne peut plus être appuyé que jusqu'à la limite supérieure présélectionnée.

Sélection mécanique de la vitesse (PBH 3000-2 FRE)

À l'aide du commutateur de vitesse 13, il est possible de présélectionner deux plages de vitesse de rotation.

Vitesse 1

Faible plage de vitesse de rotation ; pour le perçage à percussion, le burinage, le perçage avec des diamètres de perçage importants.

Vitesse 2

Plage de vitesse de rotation élevée ; pour petits diamètres de perçage.

Pour changer de vitesse, appuyer sur la touche de déverrouillage 11 du stop de rotation/de frappe 12 et tourn dans la position « perçage ». Ensuite, appuyer sur la touche de déverrouillage 14 du commutateur de vitesse 13 et tourner le commutateur de vitesse sur la vitesse 2.

Note : Ne 12 que lorsque l'outil électroportatif est mis hors service. Lorsque l'on tourne le , l'outil électroportatif devrait également être mis hors service.

Le perçage à percussion et le burinage ne sont possibles que dans la vitesse 1. La forme spéciale du et du évite une commutation sur la vitesse 2 dans ces modes de service.

Avant de changer le mode de service de perçage à perçage à percussion, vario-lock ou burinage, le doit être remis sur vitesse 1.

Accouplement de surcharge

Dès que l'outil de travail se coince ou qu'il s'accroche, l'entraînement de la broche de perçage est interrompu. En raison des forces qui peuvent en résulter, tenez toujours bien l'outil électroportatif des deux mains et veillez à garder une position stable et équilibrée. Arrêtez immédiatement l'outil électroportatif et débloquez l'outil de travail lorsque l'appareil électroportatif coince. Lorsqu'on met l'appareil en marche alors que l'outil de travail est bloqué, il peut y avoir de fortes réactions.

Sens de rotation pour le ciselage

Mettez le sens de rotation sur la droite pour le ciselage. Ceci permet d'éviter une usure plus élevée des balais.

Modification de la position du burin (Vario-Lock)

Il est possible d'arrêter le burin dans 36 positions. Ceci permet de se mettre dans la position de travail optimale souhaitée.

Montez le burin dans le porte-outil. - Tournez le stop de rotation/de frappe 12 pour le mettre dans la position « Vario-Lock » (voir « Réglage du mode de fonctionnement », page 40). - Tournez le porte-outil dans la position du burin souhaitée. - Tournez le stop de rotation/de frappe 12 pour le mettre dans la position « burinage ». Le porte-outil est ainsi arrêté. - Mettez le sens de rotation sur la droite pour le burinage.

Mettre les embouts de vissage en place (voir figure N)

Posez l'outil électroportatif sur la vis ou sur l'écrou seulement lorsque l'appareil est éteint. Les outils de travail en rotation peuvent glisser.

Pour pouvoir utiliser des embouts de vissage, vous avez besoin d'un porte-outil universel 33 avec dispositif de fixation SDS-plus (accessoire).

• Nettoyez l'emmanchement du dispositif de fixation et graissez-le légèrement.
• Enfoncez en le tournant dans le porte-outil jusqu'à ce qu'il se verrouille automatiquement.
• Contrôlez qu'il est bien verrouillé en tirant sur .
• Mettez un embout de vissage dans N'utilisez que des embouts de vissage appropriés à la tête de vis que vous devez utiliser. Pour enlever le porte-outil universel, poussez la douille de verrouillage 5 vers l'arrière et sortez le porte-outil universel 33 du porte-outil.

Nettoyage et entretien

Avant d'effectuer des travaux sur l'outil électroportatif, retirez la fiche de la prise de courant. Veillez à ce que l'outil électroportatif ainsi que les fentes de ventilation soient toujours propres afin d'obtenir un travail impeccable et sûr. Remplacez immédiatement un capuchon anti-poussière endommagé. Il est recommandé de faire effectuer ce travail par un service après-vente.

Nettoyez le porte-outil après chaque utilisation.

Si, malgré tous les soins apportés à la fabrication et au contrôle de l'appareil, celui-ci présentait un défaut, la réparation ne doit être confiée qu'à une station de Service Après-Vente agréée pour outillage Bosch.

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres de l'outil électroportatif indiqué sur la plaque signalétique.

Service après-vente et assistance des clients

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

Les conseillers techniques Bosch sont à votre disposition pour répondre à vos questions concernant l'achat, l'utilisation et le réglage de vos produits et de leurs accessoires.

Si vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif

Tél. : [phone]

(coût d'une communication locale)

Fax : [phone]

E-Mail:

[e-mail]

Vous êtes un revendeur, contactez

Belgique, Luxembourg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Suisse

Tel.: [phone]

Fax : [phone]

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Seulement pour les pays de l'Union européenne :

Ne jetez pas votre appareil électroportatif avec les ordures ménagères !

Conformément à la directive européenne 2002/96/CE relative aux déchets d'équipements électriques

Conformément à la directive européenne électriques et électroniques et à sa mise en vigueur conformément aux législations nationales, les outils électroportatifs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.
