BEDIENUNGSANLEITUNG PBH 3000 FRE SET BOSCH

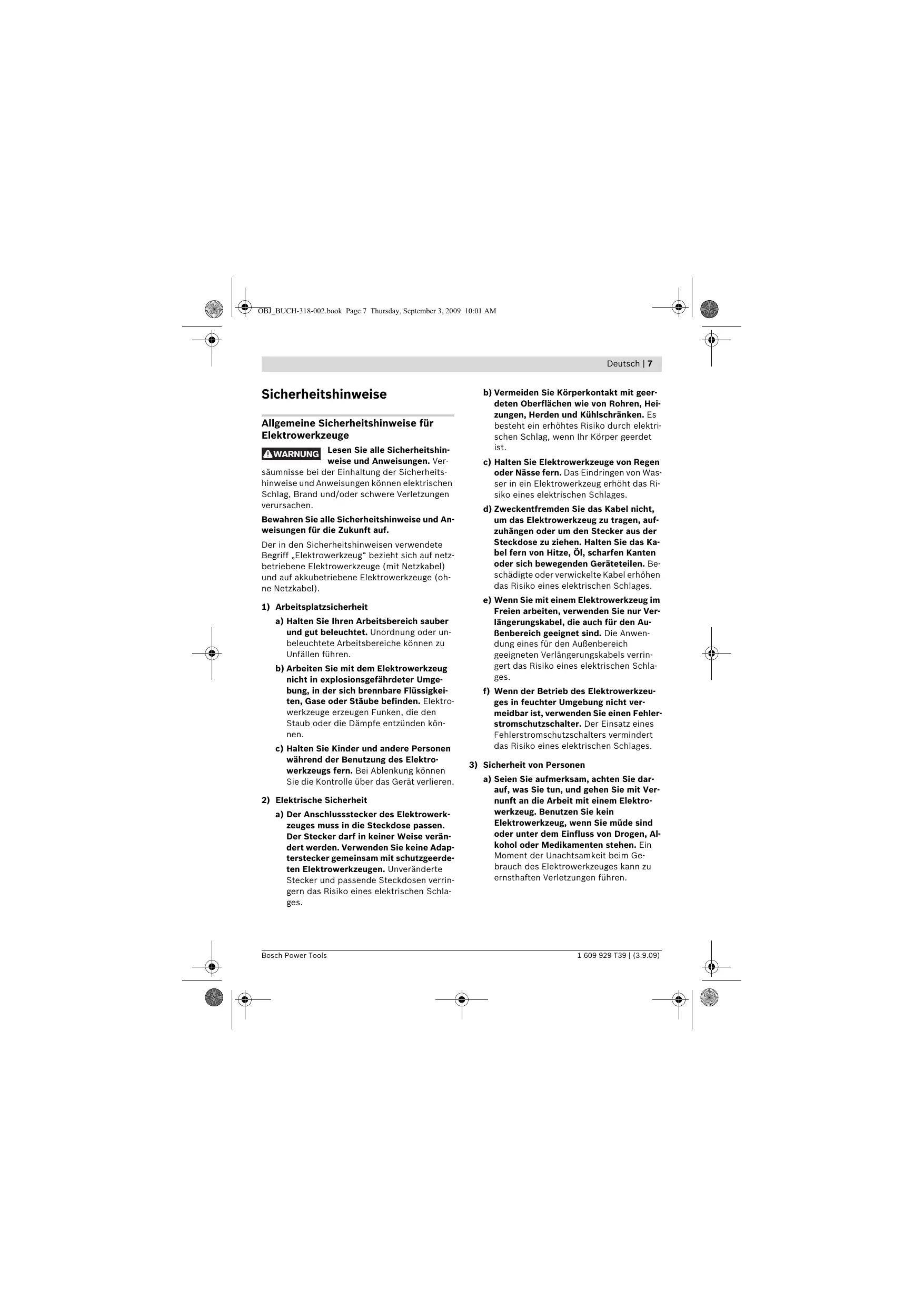

Allgemeine Sicherheitseinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgefahrdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizuungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie daraufauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

8 | Deutsch

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschreiben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschreiben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situatio- onen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese ange-schlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lssst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.

Deutsch 9

g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entspre-chend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Hämmer

▶ Tragen Sie Gehorschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
- Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führn. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist{sicherer gehalten als mit Ihrer Hand.

Halten Sie ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte Ka bel erhöhen das Risiko eines elektrischen Schlages.

Funktionsbuchung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein sowie für leichte Meißelarbeiten. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff. Elektrowerkzeuge mit elektronischer Regelung und Rechts-/Linkslauf sind auch geeignet zum Schrauben.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeugees auf der Grafikseite.

1 Schnellspann-Wechselbohrfutter (PBH 3000-2 FRE)
2 SDS-plus-Wechselbohrfutter (PBH 3000-2 FRE)
3 Werkzeugaufnahme SDS-plus

10 | Deutsch

4 Staubschutzkappe
5 Verriegelungshülse
6 Wechselbohrfutter-Verriegelungsring (PBH 3000-2 FRE)
7 Feststelltaste für Ein-/Ausschalter
8 Ein-/Ausschalter
9 Stellrad Drehzahlvorwahr
10 Drehrichtungsumschalter
11 Entriegelungstaste für Schlag-/Drehstopp-Schalter
12 Schlag-/Drehstopp-Schalter
13 Gangwahlschalter (PBH 3000-2 FRE)
14 Entriebelungstaste für Gangwahlschalter (PBH 3000-2 FRE)
15 Taste für Tiefenanschlageinstellung
16 Flügelschraube für Zusatzgriffverstellung
17 Zusatzgriff (isolierte Griffläche)
18 Tiefenanschlag
19 Handgriff (isolierte Griffläche)
20 Sicherungsschraube für Zahnkranzbohrfutter
21 Zahnkranzbohrfutter
22 SDS-plus-Aufnahmeschaft für Bohrfutter
23 Schnellspannbohrfutter (PBH 2900 FRE/PBH 3000 FRE Set)
24 Bohrfutteraufnahme (PBH 3000-2 FRE)
25 Vordere Hulse (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE)
26 Hintere Hülse (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE)
27 Absaungsfung N Saugfix*
28 Klemmschaube Saugfix
29 Tiefenanschlag Saugfix
30 Teleskoprohr Saugfix
31 Flugelschraube Saugfix
32 Führungsrohr Saugfix
33 Universalhalter mit SDS-plus-Aufnahmeschaft*

*Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.

Gerausch-/Vibrationsinformation

Messwerte ermittelt entsprechend EN 60745.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 89 dB(A); Schalleistungspegel 100 dB(A). Unsicherheit K2 dB.

Gehorschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Hammerbohren in Beton: Schwingungsemis-sionswert a_h = 14~m / s^2 ,Unsicherheit K = 1,5m / s^2

MeiBeln: Schwingungsemissionswert a_h = 12m / s^2 ,Unsicherheit K = 1,5m / s^2

Bohren in Metall: Schwingungsemissionswert a_h < 2.5 m/s^2 , Unsicherheit K = 1.5 m/s^2 , Schrauben: Schwingungsemissionswert a_h < 2.5 m/s^2 , Unsicherheit K = 1.5 m/s^2 .

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormtten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder während lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Deutsch | 11

Technische Daten

BohrhammerPBH ...	2800 RE		2900 FRE		3000 FRE Set		3000-2 FRE
Sachnummer		3 603 C93 0..	3 603 C93 1..		3 603 C93 2..		3 603 C94 2..
Drehzahlsteuerung		●	●		●		●
Drehstopp		●	●		●		●
Rechts-/Linkslauf		●	●		●		●
Wechselbohrfutter		-	-		-		●
Lieferumfang- Schnellspannbohrfutter		-	●		●		●
Nennaufnahmeleistung	W	720	730		750		750
Schlagzahl bei Nenndrehzahl	\( min^{-1} \)	4000	4000		4000		4000
Einzelschlagstärke	J	0-2,6	0-2,7		0-2,8		0-2,8
Nenndrehzahl	\( min^{-1} \)	1100	1100		1100		1100
Leerlaufdrehzahl- 1. Gang	\( min^{-1} \)	0-1450	0-1450		0-1450		0-1450
- 2. Gang	\( min^{-1} \)	-	-		-		0-3000
Werkzeugaufnahme		SDS-plus	SDS-plus		SDS-plus		SDS-plus
Durchmesser Spindelhals	mm	43	43		43		43
Bohrdurchmesser max.:
- Beton	mm	26	26		26		26
- Mauerwerk (mit Hohlbohrkrone)	mm	68	68		68		68
- Stahl	mm	13	13		13		13
- Holz	mm	30	30		30		30
Gewicht entsprechend EPTA-Procedure 01/2003	kg	3,0	3,0		3,0		3,3
Schutzklasse		\( \square / II \)	\( \square / II \)		\( \square / II \)		\( \square / II \)

Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelner Elektrowerkzeuge können variieren.

12 | Deutschland

Konformitätserklung (C)

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).

Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.

Zusatzgriff

Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusammengriff 17.

Zusatzgriff schwenken (siehe Bild A)

Sie konnen den Zusammengriff 17 beliebig schwenken, um eine sichere und ermüdungsarme Arbeitshaltung zu erreichen.

• Drehen Sie die Flügelschraube für die Zusatzgriffverstellung 16 entgegen dem Uhrzeiger-sinn und schwenken Sie den Zusatzgriff 17 in die gewündte Position. Danach drehen Sie die Flügelschraube 16 im Uhrzeigersinn wieder fest.

Bohrtiefe einstellen (siehe Bild B)

Mit dem Tiefenanschlag 18 kann die gewündte Bohrtiefe X festgelegt werden.

• Drücken Sie die Taste für die Tiefenanschlag-einstellung 15 und setzen Sie den Tiefenanschlag in den Zusatzgriff 17 ein. Die Riffelung am Tiefenanschlag 18 muss nach unten zeigen.
• Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme SDS-plus 3. Die Beweglichkeit des SDS-plus-Werkzeugs kann sonst zu einer falschen Einstellung der Bohrtiefe führen.
• Ziehen Sie den Tiefenanschlag so welt her aus, dass der Abstand zwischen der Spitze des Bohrers und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X entspricht.

Bohrfutter und Werkzeuge auswahlen

Zum Hammerbohren und Meißn benötigen Sie SDS-plus-Werkzeuge, die in das SDS-plus-Bohrfutter eingesetzt werden.

Zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben und Gewindeschneiden werden Werkzeuge ohne SDS-plus (z.B. Bohrer mit zylindrischem Schaft) verwendet. Für diese Werkzeuge benötigen Sie ein Schnellspannbohrfutter bzw. Zahnkranzbohrfutter.

PBH 3000-2 FRE: Das SDS-plus-Wechselbohrfutter 2 kann nicht gegen das mitgelieferte Schnellspann-Wechselbohrfutter 1 ausge-tauscht werden.

Bohrfutter wechseln (PBH 2800 RE/ PBH 2900 FRE/PBH 3000 FRE Set)

Um mit Werkzeugen ohne SDS-plus (z.B. Bohrer mit zylindrischem Schaft) arbeiten zu konnen, müssen Sie das Zahnkranz- bzw. das Schnellspannbohrfutter einsetzen.

Zahnkranzbohrfutter montieren (Zubehör) (PBH 2800 RE) (siehe Bild C)

• Schrauben Sie den SDS-plus-Aufnahmeschaft 22 in ein Zahnkranzbohrfutter 21. Sichern Sie das Zahnkranzbohrfutter 21 mit der Sicherungsschraube 20. Beachten Sie, dass die Sicherungsschraube ein Linksgewinde hat.

Zahnkranz- bzw. Schnellspannbohrfutter einsetzen (siehe Bild D)

• Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein.
• Setzen Sie das Zahnkranzbohrfutter 21 bzw. das Schnellspannbohrfutter 23 mit dem Aufnahmeschaft drehend in die Werkzeugaufannahme ein, bis es selbst)tig verriegelt wird.
• Prüfen Sie die Verriegelung durch Ziehen am Zahnkranz- bzw. Schnellspannbohrfutter.

Zahnkranz- bzw. Schnellspannbohrfutter entnehmen

• Schieben Sie die Vertriegungshülse 5 nach hinten undnehmen Sie das Zahnkranzbohrfutter 21 bzw. das Schnellspannbohrfutter 23 ab.

Wechselbohrfutter entnehmen/einsetzen (PBH 3000-2 FRE)

Wechselbohrfutter entnahmen (siehe Bild E)

• Umgreifen Sie den Wechselbohrfutter-Vertriegungssring 6 undziehen Sie ihn kraftig in Pfeilrichtung. Das Wechselbohrfutter lost sich und kann nach vorn abgenommen werden.
• Schützen Sie das Wechselbohrfutter nach dem Abnehmer vor Verschmutzung.

Wechselbohrfutter einsetzen (siehe Bild F)

• Reinigen Sie das Wechselbohrfutter vor dem Einsetzen und fetten Sie das Einsteckende leicht ein.
  Umgreifen Sie das SDS-plus-Wechselbohrfutter 2 bzw. das Schnellspann-Wechselbohrfutter 1 mit der ganzen Hand. Schiben Sie das Wechselbohrfutter drehend auf die Bohr-futteraufnahme 24, bis Sie ein deutliches Einrastgeräusch horen.
  Das Wechselbohrfutter verriegelt sich selbsttätig. Überprüfen Sie die Verriegelung durch Ziehen am Wechselbohrfutter.

Werkzeugwechsel

Die Staubschutzkappe 4 verhindert weltgehend das Eindringen von Bohrstaub in die Werkzeugaufnahme während des Betriebes. Achten Sie beim Einsetzen des Werkzeuges darauf, dass die Staubschutzkappe 4 nicht beschädigt wird.

• Eine beschädigte Staubschutzkappe ist so fort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lasen.

SDS-plus-Einsatzwerkzeug einsetzen (siehe Bild G)

Mit dem SDS-plus-Bohrfutter konnen Sie das Einsatzwerkzeug einfach und bequem ohne Verwendung zusätzlicher Werkzeuge wechseln.

PBH 3000-2 FRE: Setzen Sie das SDS-plus-Wechselbohrfutter 2 ein.
- Reinigen Sie das Einsteckende des Einsatzwerkzeuges und fetten Sie es leicht ein.
- Setzen Sie das Einsatzwerkzeug drehend in die Werkzeugaufnahme ein, bis es selbstätig verriegelt wird.
- Überprüfen Sie die Verriegelung durch Ziehen am Werkzeug.

Das SDS-plus-Einsatzwerkzeug ist systembedingt frei beweglich. Dadurch entsteht beim Leerlauf eine Rundlaufabweichung. Dies hat keine Auswirkungen auf die Genauigkeit des Bohrlochs, da sich der Bohrer beim Bohren selbst zentriert.

14 | Deutsch

SDS-plus-Einsatzwerkzeug entnehmen (siehe Bild H)

• Schieben Sie die Verriegelungshülse 5 nach hinten und entnehmen Sie das Einsatzwerkzeug.

Einsatzwerkzeuge ohne SDS-plus in das Zahnkranzbohrfutter eingten (PBH 2800 RE)

Hinweis: Verwenden Sie Werkzeuge ohne SDS-plus nicht zum Hammerbohren oder MeiBeln! Werkzeuge ohne SDS-plus und ihr Bohrfutter werden beim Hammerbohren und MeiBeln beschädigt.

• Setzen Sie das Zahnkranzbohrfutter 21 ein.
• Öffnen Sie das Zahnkranzbohrfutter 21 durch Drehen, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.
• Stecken Sie den Bohrfutterschlüssel in die entspruchenden Bohrungen des Zahnkranzbohrfutters 21 und spannen Sie das Werkzeug möglich fest.
  Drehen Sie den Schlag-/Drehstopp-Schalter 12 in die Position „Bohren".

Einsatzwerkzeuge ohne SDS-plus aus dem Zahnkranzbohrfutter entnehmer (PBH 2800 RE)

• Drehen Sie die Hülse des Zahnkranzbohrfutters 21 mithilfe des Bohrfutterschlüssels entgegen dem Uhrzeigersinn, bis das Einsatzwerkzeug entnommen werden kann.

Einsatzwerkzeuge ohne SDS-plus in das Schnellspannbohrfutter einsetzen (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (siehe Bild I)

Hinweis: Verwenden Sie Werkzeuge ohne SDS-plus nicht zum Hammerbohren oder MeiBeln! Werkzeuge ohne SDS-plus und ihr Bohrfutter werden beim Hammerbohren und MeiBeln beschädigt.

PBH 2900 FRE/PBH 3000 FRE Set: Setzen Sie das Schnellspannbohrfutter 23 ein.
PBH 3000-2 FRE: Setzen Sie das Schnell-spann-Wechselbohrfutter 1 ein.

• Halten Sie die wichtere Hülse 26 des Schnellspannbohrfutters 23 fest und drehen Sie die vordere Hülse 25 entgegen dem Uhrzeiger-sinn, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.
• Halten Sie die wichtere Hülse des Schnell-spannbohrfutters 23 fest und drehen Sie die vordere Hülse im Uhrzeigersinn von Hand kräftig zu, bis kein Übberrasten mehr hörbar ist. Das Bohrfutter wird dadurch automatisch verriegelt.
• Prüfen Sie den festen Sitz durch Ziehen am Werkzeug.

Hinweis: Werde die Werkzeugaufnahme bis zum Anschlag geöffnet, kann beim Zudrehen der Werkzeugaufnahme ein Ratschengeräusch zu horen sein und die Werkzeugaufnahme schließt sich nicht.

Drehen Sie in thisem Fall die vordere Hülse 25omial entgegen dem Uhrzeigersinn. Danach kann die Werkzeugaufnahme geschlossen werden.

Drehen Sie den Schlag-/Drehstopp-Schalter 12 in die Position „Bohren".

Einsatzwerkzeuge ohne SDS-plus aus dem Schnellspannbohrfutter entnehmer (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (siehe Bild J)

• Halten Sie die wichtere Hülse 26 des Schnellspannbohrfutters fest und drehen Sie die vordere Hülse 25 des Schnellspannbohrfutters gegen den Uhrzeigersinn, bis das Einsatzwerkzeug entnommen werden kann.

Staubabsaugung mit Saugfix (Zubehör)

Saugfix montieren (siehe Bild K)

Für die Staubabsaugung wird ein Saugfix (Zubehör) besteht. Beim Bohren federt der Saugfix zurück, sodass der Saugfix-Kopf immer dicht am Untergrund gehalten wird.

• Drücken Sie die Taste für die Tiefenanschlag-einstellung 15 und entnahmen Sie den Tiefenanschlag 18. Drücken Sie die Taste 15 erneut und setzen Sie den Saugfix von vorn in den Zusatzgriff 17 ein.

Deutsch | 15

SchlieBen Sie einen Absaugschlauch (Durchmesser 19 mm, Zubehor) an die Absaugöffnung 27 des Saugfix an.

Der Staubsauger muss für den zubearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonder gesundheitsgeführenden, krebszerzeugenden oder trockenen Stäuben einen Spezialsauger.

In Deutschland werden für Holzstäube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die Eigenabsaugung darauf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betriebser die speziellen Anforderungen mit der zuständigen Berufsgenossenschaft klären.

Bohrtiefe am Saugfix einstellen (siehe Bild L)

Sie können die gewünschte Bohrtiefe X auch bei montiertem Saugfix festlegen.

• Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme SDS-plus 3. Die Beweglichkeit des SDS-plus-Werkzeugs kann sonst zu einer falschen Einstellung der Bohrtiefe führen.
• Losen Sie die Flügelschraube 31 am Saugfix.
• Setzen Sie das Elektrowerkzeug ohne es einzuschalten fest auf die zu bohrende Stelle auf. Das SDS-plus-Einsatzwerkzeug muss da bei auf der Fläche aufsetzen.
  Verschieben Sie das Führungsrohr 32 des Saugfix so in seiner Halterung, dass der Saugfix-Kopf auf der zu bohrenden Fläche aufliegt. Schieber den Sie das Führungsrohr 32 nicht weiter über das Teleskoprohr 30 als möglicht, sodass ein möglichst großer Teil der Skala auf dem Teleskoprohr 30 sightbar bleibt.
• Ziehen Sie die Flügelschraube 31 wieder fest. Lösen Sie die Klemmschraube 28 am Tiefenanschlag des Saugfix.
  Verschieben Sie den Tiefenanschlag 29 so auf dem Teleskoprohr 30, dass der im Bild gezeigte Abstand X ihrer gewürschten Bohr-tiefe entspricht.
• Ziehen Sie die Klemmschraube 28 in dieser Position fest.

Betrieb

Inbetriebnahme

• Beachen Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.

Betriebsart einstellen

Mit dem Schlag-/Drehstopp-Schalter 12 wahlen Sie die Betriebsart des Elektrowerkzeugs.

Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltetem Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschädigt werden.

• Drücken Sie zum Wechsel der Betriebsart die Entriegelungstaste 11 und drehen Sie den Schlag-/Drehstopp-Schalter 12 in die gewünschte Position, bis er hörbar einrastet.

PBH 2800 RE/PBH 2900 FRE/ PBH 3000 FRE Set

Position zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben und Gewindeschneiden

Position zum Hammerbohren in Beton oder Stein

Position Vario-Lock zum Verstellen der MeiBelposition

In dieser Position rastet der Schlag-/Drehstopp-Schalter 12 nicht ein.

Position zum Meißeln

16 | Deutsch

PBH 3000-2 FRE

Für die Betriebsarten Hammerbohren, Vario-Lock und Meißn muss der Gangwahlschalter 13 auf Gang 1 gestellt sein.

Position zum Bohren ohne Schlag (Gang 1) in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben und Gewinde-schneiden

Position zum Bohren ohne Schlag (Gang 2) in Holz, Metall, Keramik und Kunststoff

Position zum Hammerbohren in Beton oder Stein

Position Vario-Lock zum Verstellen der MeiBelposition

In dieser Position rastet der Schlag-/Drehstopp-Schalter 12 nicht ein.

Position zum MeiBeln

Drehrichtung einstellen (siehe Bild M)

Mit dem Drehrichtungsumschafter 10 konnen Sie die Drehrrichtung des Elektrowerkzeuges andere. Bei gedrücktem Ein-/Ausschalter 8 ist dies noch nicht möglich.

Rechtslauf: Drücken Sie den Drehrichtungs-umschalter 10 bis zum Anschlag nach rechts.
Linklauf: Drücken Sie den Drehrrichtungsumschalter 10 bis zum Anschlag nach links. Stellen Sie die Drehrrichtung zum Hammerbohren, Bohren und Meißln immer auf Rechtslauf.

Ein-/Ausschalten

Zum Einsatz den Elektrowerkzeugs drucken Sie den Ein-/Ausschalter 8.
Zum Arretieren des Ein-/Ausschalters halten Sie diesen gedrückt und drücken zusätzlich die Feststelltaste 7.
Zum Ausschalten des Elektrowerkzeugs halten Sie den Ein-/Ausschalter 8 los. Bei arretiertem Ein-/Ausschalter 8 drucken Sie diesen zuerst und haltenihn danach los.

Drehzahl/Schlagzahl einstellen

Sie konnen die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wieweit Sie den Ein-/Ausschalter 8 eindrücken.

Leichter Druck auf den Ein-/Ausschalter 8 bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/Schlagzahl.

Drehzahl/Schlagzahl vorwahlen

Mit dem Stellrad Drehzahlvorwahr 9 konnen Sie die benötigte Drehzahl auch während des Betriebes vorwahlen.

Durch die Begrenzung kann der Ein-/Ausschalter 8 nur noch bis zur vorgewählten Höchstgrenze eingedrückt werden.

Mechanische Gangwahl (PBH 3000-2 FRE)

Mit dem Gangwahlschalter 13 konnen 2 Drehzahlbereiche vorgewählt werden.

Gang 1:

Niedriger Drehzahlbereich; zum Hammerbohren, MeiBeln, Bohren mit großem Bohrdurchmesser, Schrauben und Gewindeschneiden.

Gang 2:

Hoher Drehzahlbereich; zum Bohren mit keinem Bohrdurchmesser.

• Drücken Sie zum Wechsel des Ganges die Entriegelungstaste 11 am Schlag-/Drehstopp-Schalter 12 und dreiben Sie den Schlag-/Drehstopp-Schalter in die Position „Bohren". Drücken Sie dann die Entriegelungstaste 14 am Gangwahlschalter 13 und dreiben Sie den Gangwahlschalter in Gang 2.

Hinweis: Der Schlag-/Drehstopp-Schalter 12 darf nur bei ausgeschalteten Elektrowerkzeug gedreht werden. Auch beim Drehen des Gangwahlschalters 13 sollen das Elektrowerkzeug ausgeschaltet sein.

Hammerbohren und MeiBeln sind ausschließlich mit Gang 1 möglich. Die spezielle Form von Gangwahlschalter 13 und Schlag-/Drehstopp-Schalter 12 verhindert in diesen Betriebsarten das Umschalten auf Gang 2.

Vor dem Wechsel der Betriebsart von Bohren auf Hammerbohren, Vario-Lock bzw. MeiBeln muss der Gangwahlschalter 13 zusück auf Gang 1 gestellt werden.

Überlastkupplung

Klemmt oder hakt das Einsatzwerkzeug, wird der Antrieb zur Bohrspindel unterbrochen. Halten Sie, wegen der darauf auftretenden Kräfte, das Elektrowerkzeug immer mit beiden Händen gut fest undnehmen Sie einen festen Stand ein.
Schalten Sie das Elektrowerkzeug aus und losen Sie das Einsatzwerkzeug, wenn das Elektrowerkzeug blockiert. Beim Einschalten mit einem blockierten Bohrwerkzeug entstehen hohe Reaktionsmomente.

Arbeitshinweise

Drehrichtung beim MeiBeln

Stellen Sie die Drehrichtung beim MeiBeln im- mer auf Rechtslauf. Dadurch wird ein erhöhtes Verschleiben der Kohlebursten vermieden.

Verändern der Meißelstellung (Vario-Lock)

Sie können den Meißel in 36 Stellungen arretieren. Dadurch können Sie die jeweils optimale Arbeitsposition einnehmen.

• Setzen Sie den Meißel in die Werkzeugaufnahme ein.
• Drehen Sie den Schlag-/Drehstopp-Schalter 12 in die Position „Vario-Lock" (siehe „Betriebsart einstellen", Seite 15).

• Drehen Sie das Einsatzwerkzeug in die gewünschte MeiBelstellung.

• Drehen Sie den Schlag-/Drehstopp-Schalter 12 in die Position „MeiBeln". Die Werkzeug-aufnahme ist damit arretiert.

• Stellen Sie die Drehrichtigung zum Meißeln auf Rechtslauf.

Schauberbits einsetzen (siehe Bild N)

• Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abrutschen.

Zur Verwendung von Schrauberbits benötigen Sie einen Universalhalter 33 mit SDS-plus-Aufnahmeschaft (Zubehor).

• Reinigen Sie das Einsteckende des Aufnahmeschaftes und fetten Sie es leicht ein.
• Setzen Sie den Universalhalter drehend in die Werkzeugaufnahme ein, bis er selbst)tig verriegelt wird.
• Prüfen Sie die Verriegelung durch Ziehen am Universalhalter.
• Setzen Sie einen Schrauberbit in den Universalhalter. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits.
  Zum Entnehmen des Universalhalters schiben Sie die Verriegelungshülse 5 nach hinten und entnahmen den Universalhalter 33 aus der Werkzeugaaufnahme.

18 | Deutsch

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Halten Sie das Elektrowerkzeug und die Luftungsschlitze sauber, um gut und safer zu arbeiten.
Eine beschädigte Staubschutzkappe ist sofort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lasen.

Säubern Sie die Werkzeugaufnahme 3 nach jeder Gebrauch.

Sollte das Elektrowerkzeug bzw. sorgfälliger Herstellungs- und Prüferverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektrrowerkzeuge ausführten zu halten.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Its Fragen zu Reparatur und Wartung Ihres Produktionsowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehoren.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]

Fax: [phone]

E-Mail: Servicezentrum.Elektrowerkzeuge@de.

b Bosch.com

Tel. Kundenberatung: [phone]

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht Müsse

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Änderungen vorbehalten.

Safety Notes

Leinfelden, 29.03.2007

Portugués

Dados技术和

Leinfelden, 29.03.2007

Montage

U kurz de beitel in 36 standen vergrendelen. Daardoor kurz u telkens de optimale werkstand innemen.

Leinfelden, 29.03.2007

98 | Dansk

Tekniske data

Borehammer PBH ...	2800 RE	2900 FRE	3000 FRE Set	3000-2 FRE
Typenummer	3 603 C93 0..	3 603 C93 1..	3 603 C93 2..	3 603 C94 2..
Hastighedsstyring	●	●	●	●
Drejustop	●	●	●	●
Højre-/venstreløb	●	●	●	●
Udskiftningsborepatron	-	-	-	●
Leveringsomfang - Hurtigspændende borepatrion	-	●	●	●
Nominel optagen effekt	W	720	730	750
Slagtal ved nom. omdrejningstal	min-1	4000	4000	4000
Enkelt slagstyrke	J	0-2,6	0-2,7	0-2,8
Nominelt omdrejningstal	min-1	1100	1100	1100
Omdrejningstal, ubelastet - 1. gear	min-1	0-1450	0-1450	0-1450
- 2. gear	min-1	-	-	0-3000
Værktøjsholderen		SDS-plus	SDS-plus	SDS-plus
Diameter spindelhals	mm	43	43	43
Bored diameter max.:
- Beton	mm	26	26	26
- Murværk (med hulborekrone)	mm	68	68	68
- Stål	mm	13	13	13
- Træ	mm	30	30	30
Vægt svarer til EPTA-Procedure 01/2003	kg	3,0	3,0	3,0
Beskyttelsessklasse		回/II	回/II	回/II

Läge für Slagbörning i betong aller sten

Leinfelden, 29.03.2007

Suomi | 129

Tekniset tiedot

Kiertosunta taltauskessa
