| Produkttyp | Bohrhammer (Schlagbohrmaschine) |
| Marke | BOSCH |
| Modell | PBH 2000 RE |
| Nennaufnahmeleistung | 550 W |
| Nutzleistung | 270 W |
| Leerlaufschlagzahl | 0 – 5800 Schläge/min |
| Einzelschlagstärke | 1,5 J |
| Nenndrehzahl | 0 – 2300 U/min |
| Werkzeugaufnahme | SDS‑plus |
| Max. Bohr-Ø (Beton) | 20 mm |
| Max. Bohr-Ø (Stahl) | 13 mm |
| Max. Bohr-Ø (Holz) | 30 mm |
| Gewicht (gemäß EPTA 01/2003) | 2,2 kg |
| Schutzklasse | II (Schutzisolierung) |
| Netzspannung | 230/240 V ~, 50 Hz |
| Schalldruckpegel (LpA) | 88 dB(A) (K=3 dB) |
| Schallleistungspegel (LwA) | 99 dB(A) (K=3 dB) |
| Vibration (Schlagbohren) | ah = 11 m/s² (K=1,5 m/s²) |
| Vibration (Meißeln) | ah = 9 m/s² (K=1,5 m/s²) |
| Betriebsarten | Schlagbohren, Bohren ohne Schlag, Meißeln, Vario‑Lock |
| Zusatzfunktionen | Elektronische Drehzahlregelung, Rechts-/Linkslauf, Überlastkupplung, Drehstop |
| Zusatzhandgriff | Ja, verstellbar |
| Tiefenanschlag | Integriert, einstellbar |
| Wartung | Lüftungsschlitze und Werkzeugaufnahme nach jedem Gebrauch reinigen. Beschädigte Staubkappe ersetzen. |
| Sicherheit | Gehörschutz, Schutzbrille tragen. Zusatzhandgriff verwenden. Vor Einstellungen Netzstecker ziehen. |
| Ersatzteile und Reparierbarkeit | Ersatzteile über den Bosch-Kundendienst erhältlich. Reparaturen durch autorisiertes Fachpersonal. |
Häufig gestellte Fragen - PBH 2000 RE BOSCH
Benutzerfragen zu PBH 2000 RE BOSCH
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Bohrhammer kostenlos im PDF-Format! Finden Sie Ihr Handbuch PBH 2000 RE - BOSCH und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PBH 2000 RE von der Marke BOSCH.
BEDIENUNGSANLEITUNG PBH 2000 RE BOSCH

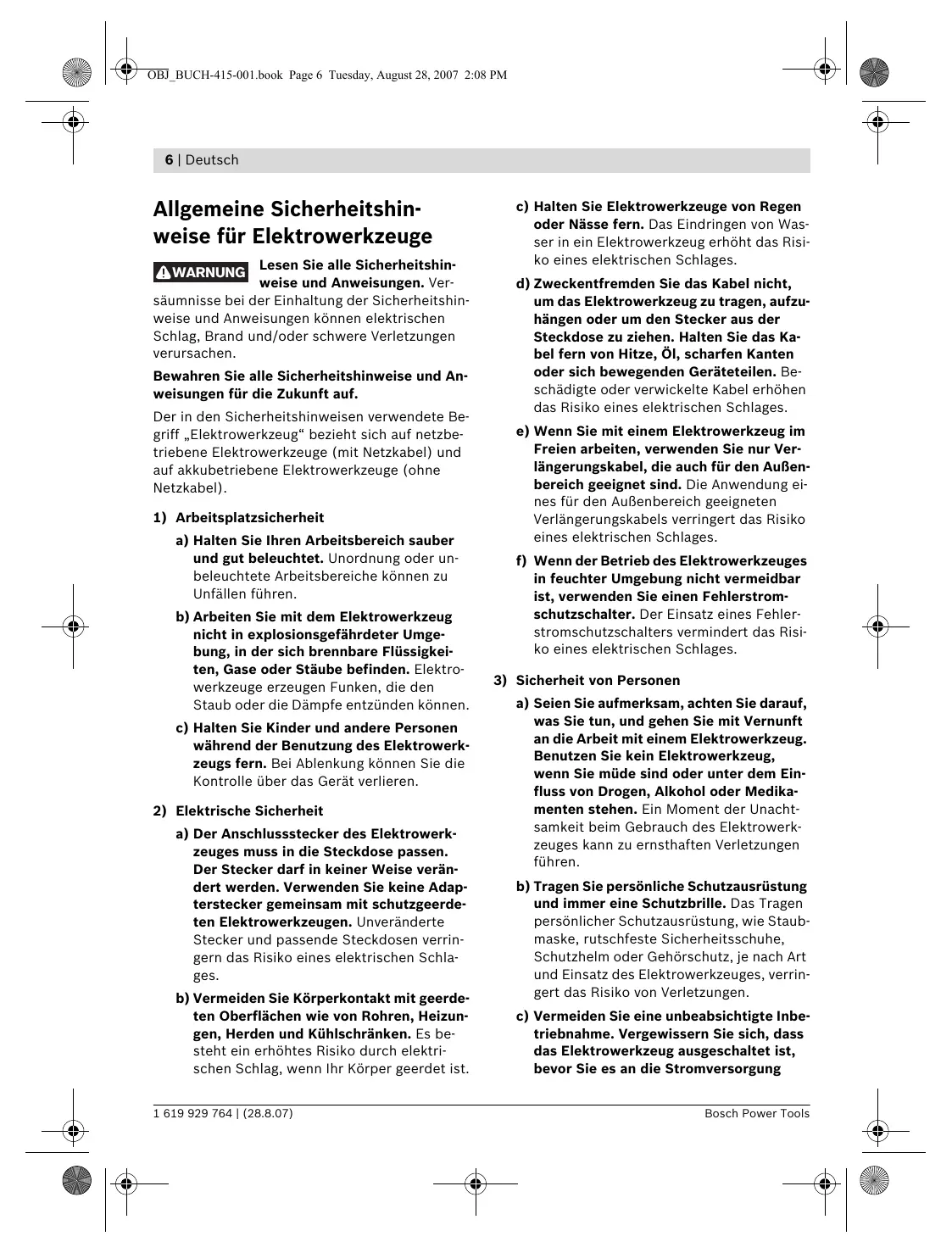

Allgemeine Sicherheitsin-weise für Elektrowerkzeuge
WARNING
Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver
säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitschinweisen verwendete Be-griff „Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche konnen zu Unfallen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adaperstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhoht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzahngen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschlieben, es auf-nehmen oder/TRagen. Wenn Sie beim Tra-gen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschlieben, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situationen betterkontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.
4) Verwendung und Behandlung des Elektrowerkzeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und)sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entspre-chend diesen Anweisungen. Berücksichtig- gen Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
8 | Deutsch
Gerätespezifische Sicherheitshinweise
▶ Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.
Benutzen Sie die mit dem Elektrowerkzeug mitgelieferten Zusatzgriffe. Der Verlust der Kontrolle über das Elektrowerkzeug kann zu Verletzungen führen.
Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung oder kann einen elektrischen Schlag verursachen.
Halten Sie das Elektrowerkzeug beim Arbeiten fest mit beiden Händen und sorgen Sie für einen sicheren Stand. Das Elektrowerkzeug wird mit zwei Händen sicherer geführt.
Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.
Bearbeiten Sie kein asbesthaltiges Material. Asbest gilt als krebserrend.
Treffen Sie Schutzmaßnahmen, wenn beim Arbeiten gesundheitsschädliche, brennbare oder explosive Stäube entstehen können. Zum Beispiel: Manche Stäube gelten als krebsergrund. Tragen Sie eine Staubschutzmaske und verwenden Sie, wenn anschließbar, eine Staub-/Späneabsaugung.
Halten Sie ihren Arbeitsplatz sauber. Materialischungen sind besonderss gefährlich. Leichtmetallstaub kann brennen oder explodieren.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht undziehen Sie den Netzstecker, wenn das Kabel während des Arbeitsens beschädigt wird. Beschädigte KaBel erhöhen das Risiko eines elektrischen Schlages.
Funktionsbuchung
Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bestimmungsgemäßer Gebrauch
Das Elektrowerkzeug ist bestimmt zum Hammerbohren in Beton, Ziegel und Gestein sowie für leichte Meißelarbeiten. Es ist ebenso geeignet zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff. Elektrowerkzeuge mit elektronischer Regelung und Rechts-/Linklauf sind auch geeignet zum Schrauben.
Abgebildete Komponenten
Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.
1 Werkzeugaufnahme SDS-plus
2 Staubschutzkappe
3 Verriegelungshülse
4 Feststelltaste für Ein-/Ausschalter
5 Ein-/Ausschalter
6 Drehrichtungsumschalter
7 Schlag-/Drehstopp-Schalter
8 Taste für Tiefenanschlageinstellung
9 Flugelschraube für Zusammengriffverstellung
10Zusatzgriff
11 Tiefenanschlag
12 Zahnkranzbohrfutter
13 Absaugöffnung Saugfix
14 Klemmschraube Saugfix
15 Tiefenanschlag Saugfix
16 Teleskoprohr Saugfix
17 Flugelschraube Saugfix
18 Führungsrohr Saugfix
19 Universalhalter mit SDS-plus-Aufnahmeschaft
*Abgebidentes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang.
Gerausch-/Vibrationsinformation
Messwerte ermittelt entsprechend EN 60745.
Der A-bewertete Gerauschpegel des Gerätes beträgt typischerweise: Schalldruckpegel 88 dB(A); Schallleistungspegel 99 dB(A). Unsicherheit K = 3 dB.
Gehorschutz tragen!
Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Hammerbohren in Beton: Schwingungsemissionswert a_h = 11 m/s^2 , UNSicherheit K = 1.5 m/s^2 MeiBeln: Schwingungsemissionswert a_h = 9 m/s^2 , UNSicherheit K = 1.5 m/s^2 .
Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.
Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichen den Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutschen erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerä abgeschelt ist oder während lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.
10 | Deutsch
Technische Daten
| Bohrhammer | PBH 2000 RE | PBH 2000 SRE | |
| Sachnummer | 3 603 C44 3.. | 3 603 C44 3.. | |
| Drehzahlsteuerung | ● | ● | |
| Drehstopp | ● | ● | |
| Rechts-/Linkslauf | ● | ● | |
| Lieferumfang | |||
| - Zahnkranzbohrfutter | - | ● | |
| Nennaufnahmeleistung | W | 550 | 550 |
| Abgabeleistung | W | 270 | 270 |
| Schlagzahl | min-1 | 0-5800 | 0-5800 |
| Einzelschlagstärke | J | 1,5 | 1,5 |
| Nenndrehzahl | min-1 | 0-2300 | 0-2300 |
| Werkzeugaufnahme | SDS-plus | SDS-plus | |
| Durchmesser Spindelhals | mm | 43 (Euro-Norm) | 43 (Euro-Norm) |
| Bohrdurchmesser max.: | |||
| - Beton | mm | 20 | 20 |
| - Stahl | mm | 13 | 13 |
| - Holz | mm | 30 | 30 |
| Gewicht entsprechend EPTA-Procedure 01/2003 | kg | 2,2 | 2,2 |
| Schutzklasse | ☐ / II | ☐ / II |
Angaben gelten für Nennspannungen [U] 230/240 V. Bei niedrigeren Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren.
Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzner Elektrowerkzeuge können variieren.
Konformitätserklung (€
Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 98/37/EG (bis 28.12.2009), 2006/42/EG (ab 29.12.2009).
Technische Unterlagen bei:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen
Dr. Egbert Schneider
Dr. Eckerhard Strötgen
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose.
Zusatzgriff
Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zusammengriff 10.
Zusatzgriff schwenken (siehe Bild A)
Sie können den Zusammengriff 10 beliebig schwenken, um eine sichere und ermuddungsarme Arbeitshaltung zu erreichen.
Drehen Sie die Flügelschraube für die Zusatzgriffverstellung 9 entgegen dem Uhrzeigersinn und schwenken Sie den Zusatzgriff 10 in die gewünschte Position. Danach drehen Sie die Flügelschraube 9 im Uhrzeigersinn wieder fest.
Bohrtiefe einstellen (siehe Bild B)
Mit dem Tiefenanschlag 11 kann die gewünschte Bohrtiefe X festgelegt werden.
Drücken Sie die Taste für die Tiefenanschlageinstellung 8 und setzen Sie den Tiefenanschlag in den Zusatzgriff 10 ein.
Die Riffelung am Tiefenanschlag 11 muss nach unten zeigen.
Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme SDS-plus 1. Die Beweglichkeit des SDS-plus-Werkzeugs kann sonst zu einer falschen Einstellung der Bohrtiefe führen.
Ziehen Sie den Tiefenanschlag so welt hersus, dass der Abstand zwischen der Spitze des Bohrs und der Spitze des Tiefenanschlags der gewünschten Bohrtiefe X entspricht.
Bohrfutter und Werkzeuge auswahlen
Zum Hammerbohren und Meißn benötigen Sie SDS-plus-Werkzeuge, die in das SDS-plus-Bohrfutter eingesetzt werden.
Zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben werden Werkzeuge ohne SDS-plus (z.B. Bohrer mit zylindrischem Schaft) verwendet. Für diese Werkzeuge benötigen Sie ein Schnellspannbohrfutter bzw. Zahnkranzbohrfutter.
Zahnkranzbohrfutter wechseln
Um mit Werkzeugen ohne SDS-plus (z.B. Bohrer mit zylindrischem Schaft) arbeiten zu konnen, müssen Sie ein geeignetes Bohrfutter montieren (Zahnkranz- oder Schnellspannbohrfutter, Zube-hör).
Zahnkranzbohrfutter einsenetzen (siehe Bild C)
Reinigen Sie das Einsteckende des Aufnahmeschafters und fetten Sie esleitung ein.
Setzen Sie das Zahnkranzbohrfutter mit dem Aufnahmeschaft drehend in die Werkzeugaaufnahme ein, bis es selbst)tig verriegelt wird.
Prufen Sie die Verriegelung durch Ziehen am Zahnkranzbohrfutter.
Zahnkranzbohrfutter entnehmen
Schieben Sie die Vertriegelungshülse 3 nach hinten undnehmen Sie das Zahnkranzbohrfutter 12 ab.
Werkzeugwechsel
Die Staubschutzkappe 2 verhindert weltgehend das Eindringen von Bohrstaub in die Werkzeugaufnahme während des Betriebes. Achten Sie beim Einsetzen des Werkzeuges darauf, dass die Staubschutzkappe 2 nicht beschädigt wird.
- Eine beschädigte Staubschutzkappe ist sofort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu halten.
SDS-plus-Einsatzwerkzeug einsetzen (siehe Bild D)
Mit dem SDS-plus-Bohrfutter konnen Sie das Einsatzwerkzeug einfach und bequem ohne Verwendung zusätzlicher Werkzeuge wechseln.
Reinigen Sie das Einsteckende des Einsatzwirkzeuges und fetten Sie es leicht ein.
Setzen Sie das Einsatzwerkzeug drehend in die Werkzeugaufnahme ein, bis es selbsttätig verriegelt wird.
Überprüfen Sie die Verriegelung durch Ziehen am Werkzeug.
Das SDS-plus-Einsatzwerkzeug ist systembedingt frei beweglich. Dadurch entsteht beim Leerlauf eine Rundlaufabweichung. Dies hat keine Auswirkungen auf die Genauigkeit des Bohrlochs, da sich der Bohrer beim Bohren selbst zentriert.
12 | Deutsch
SDS-plus-Einsatzwerkzeug entnehmen (siehe Bild E)
Schieben Sie die Verriegelungshülse 3 nach hinten und entnahmen Sie das Einsatzwerkzeug.
Einsatzwerkzeuge ohne SDS-plus einsetzen (siehe Bild F)
Hinweis: Verwenden Sie Werkzeuge ohne SDS-plus nicht zum Hammerbohren oder MeiBeln! Werkzeuge ohne SDS-plus und ihr Bohrfutter werden beim Hammerbohren und MeiBeln beschädigt.
Setzen Sie ein Zahnkranzbohrfutter 12 ein (siehe „Zahnkranzbohrfutter wechseln“, Seite 11).
Öffnen Sie das Zahnkranzbohrfutter 12 durch Drehen, bis das Werkzeug eingesetzt werden kann. Setzen Sie das Werkzeug ein.
Stecken Sie den Bohrfutterschluss in die entsprechenden Bohrungen des Zahnkranzbohrfutters 12 und spannen Sie das Werkzeug möglich fest.
Drehen Sie den Schlag-/Drehstopp-Schalter 7 in die Position „Bohren".
Einsatzwerkzeuge ohne SDS-plus entnehmen (siehe Bild G)
Drehen Sie die Hülse des Zahnkranzbohrfutters 12 mit Hilfe des Bohrfutterschlüssels entgegen dem Uhrzeigersinn, bis das Einsatzwerkzeug entnommen werden kann.
Staubabsaugung mit Saugfix (Zubehör)
Saugfix montieren (siehe Bild H)
Für die Staubabsaugung wird ein Saugfix (Zubehör) besteht. Beim Bohren federt der Saugfix zurück, sodass der Saugfix-Kopf immer dicht am Untergrund gehalten wird.
Drucken Sie die Taste für die Tiefenanschlageinstellung 8 und entnehmer Sie den Tiefenanschlag 11. Drucken Sie die Taste 8 erneut und setzen Sie den Saugfix von vorn in den Zusammengriff 10 ein.
Schlieben Sie einen Absaugschlauch (Durchmesser 19 mm, Zubehor) an die Absaugöffnung 13 des Saugfix an.
Der Staubsauger muss für den zubearbeitenden Werkstoff geeignet sein.
Verwenden Sie beim Absaugen von besonder gesundheitsgeführenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.
In Deutschland werden für Holzstäube auf Grund TRGS 553 geprüfte Absaugeinrichtungen gefordert, die interne Absaugvorrichtung darf im gewerblichen Bereich nicht verwendet werden. Für andere Materialien muss der gewerbliche Betriebser die speziellen Anforderungen mit der zuständigen Berufsgenossschaft klären.
Bohrtiefe am Saugfix einstellen (siehe Bild I)
Sie können die gewünschte Bohrtiefe X auch bei montiertem Saugfix festlegen.
Schieben Sie das SDS-plus-Einsatzwerkzeug bis zum Anschlag in die Werkzeugaufnahme SDSplus 1. Die Beweglichkeit des SDS-plus-Werkzeugs kann sonst zu einer falschen Einstellung der Bohrtiefe führen.
Lösen Sie die Flügelschraube 17 am Saugfix.
Setzen Sie das Elektrowerkzeug ohne es einzuschalten fest auf die zu bohrende Stelle auf. Das SDS-plus-Einsatzwerkzeug muss damit auf der Fläche aufsetzen.
Verschieben Sie das Führungsrohr 18 des Saugfix so in seiner Halterung, dass der Saugfix-Kopf auf der zu bohrenden Fläche aufliegt. Schieber Sie das Führungsrohr 18 nicht weiter über das Teleskoprohr 16 als nötig, sodass ein möglichst großer Teil der Skala auf dem Teleskoprohr 16 sightbar bleibt.
Ziehen Sie die Flügelschraube 17 wieder fest. Lösen Sie die Klemmschraube 14 am Tiefenan-schlag des Saugfix.
Verschieben Sie den Tiefenanschlag 15 so auf dem Teleskoprohr 16, dass der im Bild gezeigte Abstand X Ihrer gewündten Bohrtiefe entspricht.
Ziehen Sie die Klemmschraube 14 in dieser Position fest.
Betrieb
Inbetriebnahme
- Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden.
Betriebsart einstellen
Mit dem Schlag-/Drehstopp-Schalter 7 wahlen Sie die Betriebsart des Elektrowerkzeugs.
Hinweis: Ändern Sie die Betriebsart nur bei ausgeschaltetem Elektrowerkzeug! Das Elektrowerkzeug kann sonst beschädigt werden.
Drehen Sie den Schlag-/Drehstopp-Schalter 7 auf die gewünschte Position, bis er hörbar einrastet.
Position zum Hammerbohren in Bet- ton oder Stein
Position zum Bohren ohne Schlag in Holz, Metall, Keramik und Kunststoff sowie zum Schrauben
Position Vario-Lock zum Verstellen der MeiBelposition
In dieser Position rastet der Schlag-/Drehstopp-Schalter 7 nicht ein.
Position zum MeiBeln
Drehrichtung einstellen (siehe Bild J)
Mit dem Drehrichtungsumschalter 6 konnen Sie die Drehrichtung des Elektrowerkzeuges ändern. Bei gedrücktem Ein-/Ausschalter 5 ist dies jederlich nicht möglich.
Rechtslauf: Drücken Sie den Drehrichtungsumschalter 6 bis zum Anschlag nach rechts.
Linklauf: Drucken Sie den Drehrrichtungsumschafter 6 bis zum Anschlag nach links.
Stellen Sie die Drehrichtigung zum Hammerbohren, Bohren und Meißn immer auf Rechtslauf.
Ein-/Ausschalten
Zum Einsatz des Elektrowerkzeugs drücken Sie den Ein-/Ausschalter 5.
Zum Arretieren des Ein-/Ausschalters halten Sie diesen gedruckt und drücken zusätzlich die Feststelltaste 4.
Zum Ausschalten des Elektrowerkzeugs setzen Sie den Ein-/Ausschalter 5 los. Bei arretiertem Ein-/Ausschalter 5 drücken Sie diesen zuerst und halten ihn danach los.
Drehzahl/Schlagzahl einstellen
Sie können die Drehzahl/Schlagzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nachdem, wie welt Sie den Ein-/Ausschalter 5 eindrücken.
Leichter Druck auf den Ein-/Ausschalter 5 bewirkt eine niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck erhöht sich die Drehzahl/ Schlagzahl.
Überlastkupplung
Klemmt oder hakt das Einsatzwerkzeug, wird der Antrieb zur Bohrspindel unterbrochen. Halten Sie, wegen der darauf auftretenden Kräfte, das Elektrowerkzeug immer mit beiden Händen gut fest undnehmen Sie einen festen Stand ein.
Schalten Sie das Elektrowerkzeug aus und losen Sie das Einsatzwerkzeug, wenn das Elektrowerkzeug blockiert. Beim Einschalten mit einem blockierten Bohrwerkzeug entstehen hohe Reaktionsmomente.
14 | Deutsch
Arbeitshinweise
Verändern der MeiBelstellung (Vario-Lock)
Sie können den Meißel in 36 Stellungen arretieren. Dadurch können Sie die jeweils optimale Arbeitsposition einnehmen.
Setzen Sie den Meißel in die Werkzeugaufnahme ein.
Drehen Sie den Schlag-/Drehstopp-Schalter 7 in die Position „Vario-Lock" (siehe „Betriebsart einstellen", Seite 13).
Drehen Sie das Einsatzwerkzeug in die gewündte MeiBelstellung.
Drehen Sie den Schlag-/Drehstopp-Schalter 7 in die Position „MeiBeln". Die Werkzeugaaufnahme ist damit arretiert.
Stellen Sie die Drehrichtung zum Meißeln auf Rechtslauf.
Schauberbits einsetzen (siehe Bild K)
- Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf die Mutter/Schraube auf. Sich drehende Einsatzwerkzeuge können abruchten.
Zur Verwendung von Schrauberbits benötigen Sie einen Universalhalter 19 mit SDS-plus-Aufnahmeschaft (Zubehor).
Reinigen Sie das Einsteckende des Aufnahmenschafts und fetten Sie es leicht ein.
Setzen Sie den Universalhalter drehend in die Werkzeugaufnahme ein, bis er selbst)tig verriegelt wird.
Prufen Sie die Verriegelung durch Ziehen am Universalhalter.
Setzen Sie einen Schrauberbit in den Universalhalter. Verwenden Sie nur zum Schraubenkopf passende Schrauberbits.
Zum Entnehmen des Universalhalters schieben Sie die Verriegelungshülse 3 nach hinten und entnehmen den Universalhalter 19 aus der Werkzeugaufnahme.
Wartung und Service
Wartung und Reinigung
Ziehen Sie vor allen Arbeitsen am Elektrowerkzeug den Netzstecker aus der Steckdose.
- Halten Sie das Elektrowerkzeug und die Lüfungsschlitze sauber, um gut und sicher zu arbeiten.
- Eine beschädigte Staubschutzkappe ist sofort zu ersetzen. Es wird empfohlen, dies von einem Kundendienst vornehmen zu lasen.
Säubern Sie die Werkzeugaufnahme 1 nach jeder Gebrauch.
Sollte das Elektrowerkzeug bzw. sorgfältiger Herstellungs- und Prüferverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundenstelle für Bosch-Elektrrowerkzeuge ausführten zu halten.
Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.
Kundendienst und Kundenberatung
Der Kundendienst beantwortet ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com
Das Bosch-Kundenberater-Team hilft Ihnen frembe bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehoren.
www.powertool-portal.de, das Internetportal für Heimwerker und Gartenfreunde.
www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.
Deutschland
Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld - Willershausen
Tel. Kundendienst: +49 (1805) 70 74 10
Fax: +49 (1805) 70 74 11
E-Mail:
Servicezentrum.Elektrowerkzeuge@de.bosch.com
Tel. Kundenberatung: +49 (1803) 33 57 99
Fax: +49 (711) 758 1930
E-Mail: kundenberatung ew@de.bosch.com
Österreich
ABE Service GmbH
Jochen-Rindt-Straße 1
1232 Wien
Tel. Service: +43 (01) 61 03 80
Fax: +43 (01) 61 03 84 91
Tel. Kundenberater: +43 (01) 7 97 22 30 66
E-Mail: abe@abe-service.co.at
Entsorgung
Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.
Nur fur EU-Länder:
Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!
Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müss
sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.
Änderungen vorbehalten.
Schweiz
Tel.: +41 (044) 847 15 11
Fax: +41 (044) 847 15 51
Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
16 | English
E-Mail: SPT-Technical.de@de.bosch.com
Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: +353 (01) 466 67 00
Fax: +353 (01) 466 68 88
2) Elektrische verilgheit
U kurz de beitel in 36 standen vergrendelen. Daardoor kurz u telkens de optimale werkstandinnemen.
Zet de beitel in de gereedschapopname.
Draaiende inzetgereedschappen können uitgliden.
