BRUKSANVISNING PBH 2800 RE BOSCH

Med gearomskifteren 13 kan der vaelges 2 omdrejningstal-områder.

Gear 1:

Lavt hastighedsområde; til hammerboring, mejsling, boring med stor bored diameter, skruning og gevindskæring.

Gear 2:

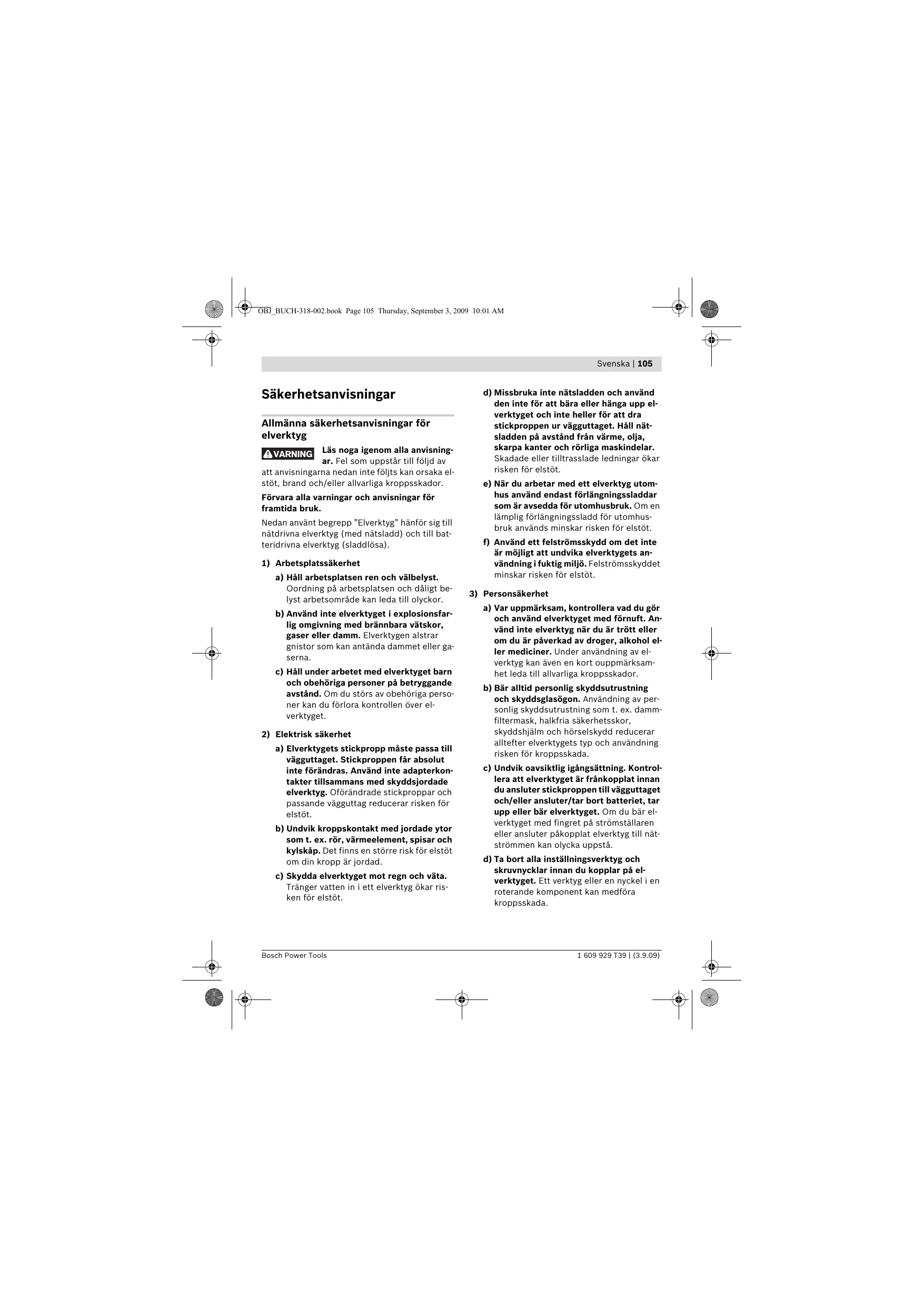

Allmanna sakerhetsanvisningar for elverktyg

A VARNING

Läs nogaigenom alla anvisningar.Fel som uppstar till foljd av

att anvisingarna nedan inte följt's kan orsaka elstot, brand och/eller allvarliga kroppsskador.

Förvara alla varninger och anvisninger for framtida bruk.

Nedan anvant begrapp "Elverktyg" hänfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1)Arbetsplatssakerhet

a) Hall arbetsplatsen ren och välbelyst.

Oordning på arbetsplatsen och dålgigt belyst arbetsområde kan leda till olyckor.

b) Använd inte elverktyget i explosionsfar-lig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan anteanda dammet eller gaserna.
c) Hall under arbetet med elverktyget barn och obehöriga personer på betryggande avstand. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.

2) Elektrisk sakerhet

a) Elverktygets stickpropp maste passa till vagguttaget. Stickproppen fär absolut inte forändras. Använd inte adapterkontakteter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vagguttag reducerar risken für elstöt.
b) Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spasar och kylskap. Det finns en större risk För elstöt om din kropp ar jordad.
c) Skydda elverktyget mot regn och vata.

Träger vatten in i ett elverktyg ökar risken for elstöt.

d) Missbruka inte natsladden och använden inte for attbara eller hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Häll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risiken for elstöt.
e) När du arbetar med ett elverktyg utomhus använd endast forlängningsladdar som ar avsedda for utomhusbruk. Om en lamplig forlängningsladdr for utomhusbruk används minskar risken for elstöt.
f) Användett felströmsskyddomdetinte ar möjlgatt undvika elverktygets användningifuktig miljo.Felströmsskyddet minskar riskenforelstöt.

3) Personsakerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyg;nar du ar tröttller om du ar paverkad av droger,alkohol ell er mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Använding av personlig skyddsutrustning som t. ex. damf-filtermask, halkfria sakerhetsskor, skyddshjälm och hörsvskydd reducerar alltefter elverktygets typ och använding risken für kroppsskada.
c) Undvik oavsiktlig igångsätting. Kontrolera att elverktyget ar fränkopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/tar bort batteriet, tar upp eller bar elverktyget. Om du bar elverktyget med fingret på strömställaren aller ansluter pakopplat elverktyg till natströmmen kan olycka uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innan du koplar på el-verbkyget. Ett verktyg eller en nyckel i en roterande component kan medforakroppsskada.

e) Undvik onormala kroppställningar. Setill att du står stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
f) Bär lämpiga arbetskläder. Bär inte lost hängande kläder eller smycken. Håll帽子, kläderna och handskarna på avständ nrän rörliga delar. Lõst hängande kläder, langt帽子 smycken kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till attenna ar ratt monterade och anvands pa korrekt satt. Anvanding av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Überbelasta inte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och sakrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan kopplas in uller ur är farligt och mäste repareras.
c) Dra stickproppen ur vagguttaget och/eler ta bort batteriet innan inställningerutfors,tillbehörsdelar byts ut ellverktyget lagras.Denna skyddsåtgårdforhindrar oavsiktlig inkoppling av elverktyget.
d) Forvara elverktygen oatkomliga for barn. Lat elverktyget inte anvandas av personer som inte ar fortrogna med dess anvandning eller inte latentenna anvising. Elverktygen ar farliga om de anvands av oerfarna personer.
e) Sköt elverktyget omsorgsfullt. Kontrolle- ra att rörliga komponenter fungerar fel- fritt och inte kärvar, att komponenter in- te brustit aller skadats; orsaker som kan leda till att elverktygets Funktioner pa- verkas menligt. Låt skadade delar repa- reras innan elverktyget tas i bruk. Mänga olyckor orsakas av dālgit skötta elverktyg.

f) Häll skärverktygen skarpa och rena. Omsorgsfullt sköta skärverktyg med skarpa eggarkommeninte sā lätt i kläm och gár lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmönen. Om elverktyget används på ett satt som det inte är avsett für kan farliga situationer uppsta.

5) Service

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdeler. Detta garanterar att elverktygets sakerhet upprätthälls.

Sakerhetsanvisningar for hammare

Bär hörskyydd. Risk finns für att buller leder till hörskyskada.
Använd elverktyget med medlevererade stöhandtag. Risk finns für personskada om du förlar kontrollen über elverktyget.
Häll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget kan skada dolda elledninger erller egen nitsladd. Kontakt med en spanningsforande ledning kan satta maskinens metalldilar under spanning och leda till elstöt.
Använd lampliga detektorer für att lokalisera dolda forsörnjningsledninger erller konsultera det lokala eldistributionsbolaget. Kontakt med elledninger kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka skador på foremål aller elstöt.
Häll i elverktyget med báda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer.
Säkra arbetsstycket. Ett arbetsstycke som ar fastspän t i en uppspanningsanordning el- ler ett skruvstycke halls säkrare an med han- den.
Häll arbetsplatsen ren. Materialblandningar ar särskilt farliga. Lättmetalldamm kan brinna och explodera.

Vänta tills elverktyget stannat welt innan du lager bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen over elverktyget.
Elverktyget fär inte användas med defekt sladd. Berör inte skadad natsladd, dra sladen ur vagguttaget om den skadats under arbetet. Skadade natsladdar ökar risken for elstöt.

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisiningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ändamälsenlig användning

Elverktyget ar avsett for slagborrning i belong, tegel och sten somt for latt mejsling. Det ar även lampligt for borrning utan slag i trä, metall, keramik och plast. Elverktyg med elektronisk regelering och höger-/vänstergang ar även lampliga for skruvdragning.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till il-lustration av elverktyget pa grafiksida.

1 Snabbvæxelborrchuck (PBH 3000-2 FRE)
2 SDS-plus vaxelborrchuck (PBH 3000-2 FRE)
3 Verktygsfeste SDS-plus
4 Dammskyddskapa
5 Sparrhylsa
6 Växelborrchuckens lásring (PBH 3000-2 FRE)
7 Sparrknapp for stromställaren
8 Strömställare Till/Från
9 Ställratt varvitalsforval
10 Riktningsomkopplare
11 Sparrnapp for slag-/vridstoppsomkopplaren
12 Slag-/vridstoppsomkopplaren
13 Vaxellagesomkopplare (PBH 3000-2 FRE)

14 Upplasningsknapp for vexellagesomkoppla- re (PBH 3000-2 FRE)
15 Knapp for djupinställning
16 Vingskruv for stödhandtagsjustering
17 Stödhandtag (isolerad greppyta)
18 Djupanslag
19 Handgrepp (isolerad greppyta)
20 Lasskruv for nyckelchucken
21 Kuggkranschuck
22 SDS-plus skaat for borrchuck
23 Snabbchuck (PBH 2900 FRE/ PBH 3000 FRE Set)
24 Borrchuckfaste (PBH 3000-2 FRE)
25 Främre hylsa (PBH 2900 FRE/PBH 3000 FRE Set/PBH 3000-2 FRE)
26 Bakre hylsa (PBH 2900 FRE/ PBH 3000 FRE Set/PBH 3000-2 FRE)
27 Utsugningsoppning Sugfix
28 Klamskruv for Sugfix
29 Djupanslag for Sugfix
30 Teleskopör für Sugfix
31 Vingskruv for Sugfix
32 Styrrör für Sugfix
33 Universalhällare med SDS-plus skaft
* I bruksanvisingen avbildat och beskrivet tillbehör ingár inte i standardleveransen. I vårt tillbehörssprogram beskrivs allt tillbehör som finns.

Buller-/vibrationsdata

Mätvärdena har bestämts baserande på EN 60745.

Maskinens A-vägda ljudnivå uppnär i typiska fall: Ljudtrycksnivå 89 dB(A); ljudeffektnivå 100 dB(A). Onoggrannhet K2 dB.

Använd hörskydd!

Totala vibrationsvarden (vektorsumma ur tre riktninger) framtaget enligt EN 60745: slagborrning i betong: vibrationsemissionsvärde a_h = 14 m/s^2 , onoggrannhet K = 1,5 m/s^2 , mejsling: vibrationsemissionsvärde a_h = 12 m/s^2 , onoggrannhet K = 1,5 m/s^2 , borrning i metall: vibrationsemissionsvärde a_h < 2,5 m/s^2 , onoggrannhet K = 1,5 m/s^2 , skruvdragning: vibrationsemissionsvärde a_h < 2,5 m/s^2 , onoggrannhet K = 1,5 m/s^2 .

108 | Svenska

Mätningen av den vibrationsnivå som anges ienna anvisning har utförts enligt en matmetod som ar standardiserad i EN 60745 och kan användas vid jämforelse av olika elverktyg. Mätmetoden ar även lamplig for preliminar bedömning av vibrationsbelastningen.

Den angivna vibrationsniv'an representar den huvudsakliga användningen av elverktyget. Om diremot elverktyget används for andra andamål och med andra insatsverktyg eller inte underhällits ordentlich kan vibrationsniv'an avvika. Härvid kan vibrationsbelastningen under arbetspero-

den öka betydligt.

For en exakt bedömning av vibrationsbelast- ningen bor även de tider beaktas nar elfektyget ar frankopplat uller ágång men inte används. Detta reducerar tydligt vibrationsbelastningen for den totala arbetsperioden.

Bestam extra sakerhetsaatgärder for att skydda operatoren mot vibrationernas inverkan t.ex.: underhall av elverktyget och insatsverktygen, att halla handerna varma, organisation av arbetsforloppen.

Tekniska data

Borrhammare PBH ...	2800 RE	2900 FRE	3000 FRE Set	3000-2 FRE
Produktnummer	3 603 C93 0..	3 603 C93 1..	3 603 C93 2..	3 603 C94 2..
Varvvalsreglering	●	●	●	●
Vridstopp	●	●	●	●
Höger-/vänstergång	●	●	●	●
Växelborrchuck	-	-	-	●
Leveransen omfattar - Snabbchuck	-	●	●	●
Upptagen Märkeffekt	W 720	730	750	750
Slagtal vid Märkvarvital	min-1 4000	4000	4000	4000
Slagstyrlka	J 0-2,6	0-2,7	0-2,8	0-2,8
Märkvarvital	min-1 1100	1100	1100	1100
Tomgängsvarvital - 1. växelläget	min-1 0-1450	0-1450	0-1450	0-1450
- 2. växelläget	min-1 -	-	-	0-3000
Verktygsfäste	SDS-plus	SDS-plus	SDS-plus	SDS-plus
Spindelhalsens diameter	mm 43	43	43	43
tilläten borrdiameter max.:
- Betong	mm 26	26	26	26
- Murverk (med hålborrkrona)	mm 68	68	68	68
- Stål	mm 13	13	13	13
- Trä	mm 30	30	30	30
Vikt enligt EPTA-Procedure 01/2003	kg 3,0	3,0	3,0	3,3
Skyddsklass	[ ] / [ ]	[ ] / [ ]	[ ] / [ ]	[ ] / [ ]

Uppgifterna gäller für markspänningar [U] 230/240 V. Vid lög spanning och utforanden i vissaalander kan uppgifternar variera.
Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna for enskilda elverktyg kan variera.

Forsakran om overensstammelse

Vi försakrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" overensstämmer med följande normer och normativa dokument: EN 60745 enligt bestammelserna i direktiven 2004/108/EG, 98/37/EG (till 28.12.2009), 2006/42/EG (from 29.12.2009).

Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Dra stickproppen ur nätuttaget innan arbeiten utförs på elverktyget.

Stödhandtag

Använd alltid elverktyget med stödhandtag 17.

Svängning av stödhandtag (se bild A)

Stödhandtaget 17 kan valfritt svängas for att uppnä en saker och vilsam kroppställning.

Vrid vingskruven for stodhandtags justering 16 moturs och svang stodhandtaget 17 till onskat lage. Dra direfter fast vingskruven 16 medurs.

Inställning av borrdjup (se bild B)

Med djupanslaget 18 kan önskat borrdjup X stälas in.

Tryck in knappen for djupanslagets inställing 15 och satt in djupanslaget i stödhandtaget 17.

Räfflingen pà djupanslaget 18 maste vara riktad nedat.

• Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfkestet SDS-plus 3. SDS-plus-verktygets rörlicht kan i annat fall leda till fel inställning av borrdjupet.
• Dra ut djupanslaget sà att avständet mellan borrens spets och djupanslagets spets mot-svarar önskat borrdjup X.

Val av borrchuck och verktyg

For slagborrning och mejsling behoys SDS-plus verktyg som kan sattas in i SDS-plus borrchucken.

Forborrningutan slagiträ,metall,keramik och plastsmartforskruvdragningochgangskarning anvandsverktygutanSDS-plus(t.ex.borrarmed cylindriskt skaft).Dessa verktyg kraver en snabbchuckller en kuggkranschuck.

PBH 3000-2 FRE: SDS-plus vaxelborrchicken 2 kan latt bytas ut mot medlevererad snabbvaxel borrchuck 1.

Byte av borrchuck (PBH 2800 RE/ PBH 2900 FRE/PBH 3000 FRE Set)

For arbete med verktygutan SDS-plus (t.ex. borrar med cylindriskt skaft) maste en kuggkrans-ller snabbchuck anvandas).

Montering av kuggkranschuck (tillbehör) (PBH 2800 RE) (se bild C)

• Skruva in SDS-plus skaatet 22 i en kuggkranschuck 21. Lås kuggkranschucken 21 med säkringssskruven 20. Observera att säkringsskruven ar vänstergängad.

Insätting av kuggkrans- resp. snabbchuck (se bild D)

• Rengör universalhällarens insticksända och smörj lätt med fett.
• Skjut med vridningsrörelse in kuggkranschucken 21 resp. snabbchucken 23 med universalhällaren i verktygsfästet tills den automatiskt lases.
• Kontrollera lásningen genom att dra i kuggkrans-ller snabbchucken.

Borttagning av kuggkrans- resp. snabbchuck

• Skjut lashylsan 5 bakat och ta bort kuggkranschucken 21 resp. snabbchucken 23.

110 | Svenska

Ditsätting och borttagning av växelborrchuck (PBH 3000-2 FRE)

Sá här tas växelborrchucken bort (se bild E)

Grip tag i væxelborrchuckens låsring 6 och dra den kraftigt i pilens riktning. Væxelborrchucken lossar och kan nu dras bort framåt.
Skydda borttagen växelborrchuck mot nedsmutsning.

Sá här sätts växelborrchucken in (se bild F)

• Rengör växelborrchucken innan den sàtt's in och fetta latt in insticksändan.
  Grip med hela handen om SDS-plus vaxelborrchucken 2 aller snabbvaxelborrchucken 1. Skjut med vridande rorelse upp vaxelborrchucken på chuckfastet 24 tills ett tydligt lasningsljud hors.
• Växelborrchucken laser automatiskt. Kontrolera lösningen genom att dra i växelborr-chucken.

Verktygsbyte

Dammskyddskápan 4 vindrar i stor utsträckning borrdamm fran att tränga in i verktygsfästet under användningen. Se till att inte dammskyddskápan 4 skadas vid monteringen av verktyget.

Byt omedelbart ut en skadad dammskyddskapa. Lat en serviceverkstad utfora detta.

Insattning av SDS-plus verktyg (se bild G)

Med SDS-plus borrchucken kan insatsverktyget latt och bekvamt bytasutan anvandning av extra verktyg.

PBH 3000-2 FRE: Satt in SDS-plus vaxelborr-chucken 2.
- Rengör insatsverktygets insticksända och smörj lätt med fett.
- Placera insatsverktyget med en vridröelse i verktygshällaren tills verktyget automatiskt laser.
- Kontrollera lásningen genom att dra i verkty-get.

SDS-plus insatsverktyget ar enligt systemet fritt rörligt. Pà tomgång uppstä därfor en rundgangsavvikelse. Detta har ingen betydelse for borrhalets noggrannhet aftersom borren centre-ras vid borrning.

Så här tas SDS-plus insatsverktyget bort (se bild H)

• Skjut sparrhylsan 5 bakat och ta ut insatsverktyget.

Insättning av insatsverktygutan SDS-plus i kuggkranschucken (PBH 2800 RE)

Anvising: VerktygutanSDS-plusfarinte anvandasforslagborrningellermejsling!VerktygutanSDS-plusoch dessborrchuckskadasvidslagborrningochmejsling.

• Satt in kuggkranschucken 21.
  Vrid upp kuggkranschucken 21 tills verktyget kan skjutas in. Skjut in verktyget.
• Stick in chucknyckeln i respektive hal pa kuggkranschucken 21 och spann jamt fast verktyget.
  Vrid slag-/vridstoppsomkopplaren 12 till lagget "Borra".

Borttagning av insatsverktygutan SDS-plus ur kuggkranschucken (PBH 2800 RE)

Vrid med chucknyckeln hylsan pa kuggkranschucken 21 moturs tills insatsverktyget kan tas bort.

Insätting av insatsverktygutan SDS-plus i snabbchucken (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (se bild I)

Anvising: VerktygutanSDS-plusfarinte anvandasforslagborrningellermejsling!VerktygutanSDS-plusoch dessborrchuckskadasvid slagborrningochmejsling.

PBH 2900 FRE/PBH 3000 FRE Set: Satt in snabbchucken 23.
PBH 3000-2 FRE: Satt in snabbvaxelborr-chucken 1.
Grip tag i bakre hylsan 26 på snabbchucken 23 och vrid främre hylsan 25 moturs tills verktyget kan skjutas in. Skjut in verktyget.
Grip tag i bakre hylsan pa snabbchucken 23 och vrid framre hylsan for hand medurs kraftigt fast tills klick inte langre hors. Chucken lases harvid automatiskt.
- Kontrollera lásningen genom att dra i verkty-get.

Anvising: Om verktygsfästet har öppnats fullständigt mot stopp, kan det vid stängning hända att friktionsljud uppstår och att verktygsfästet inte stångs ordentlich.

Vrid i detta fall den främre hylsan 25 att varv motsatt pilriktningen. Därefter gär det att stänga verktygsfässtet.

Vrid slag-/vridstoppsomkopplaren 12 till lagget "Borra".

Borttagning av insatsverktygutan SDS-plus ur snabbchucken (PBH 2900 FRE/PBH 3000 FRE Set/ PBH 3000-2 FRE) (se bild J)

Grip tag i snabbchuckens bakre hylsa 26 och vrid snabbchuckens framre hylsa 25 moturs tills verktyget kan tas bort.

Montering av Sugfix (se bild K)

För utsugning av damm kravs en Sugfix (tillbehör). Vid borrning fjädrar Sugfix sä att dess huvud alltid hälls nara underlaget.

Tryck ned knappen for inställning av djupanslaget 15 och ta bort djupanslaget 18. Tryck på nytt ned knappen 15 och skjut framifrän in Saugfix i stödhandtaget 17.
- Anslut en utsugningsslang (diameter 19 mm, tillbehör) till Sugfixens utsugningsoppning 27.

Dammsugaren mäste vara lamplig für det material som ska bearbetas.

Använd für utsugning av hälsovdigt och cancerframkallande eller torrt damm en special-dammsugare.

Ställ in borrdjupet på Sugfix (se bild L)

Önskat borrdjup X kan stallas in även Near Sugfixen ar monterad.

• Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfkestet SDS-plus 3. SDS-plus-verktygets rörlicht kan i annat fall leda till fel inställning av borrdjupet.
• Lossa vingskruven 31 på Sugfix.
  Lagg stadigt an avstangt elverktyg mot ytansom sca borras. SDS-plus insatsverktygetmaste harvid berora ytan.
• Forskjut styrröret 32 på Sugfixen i dess hällare sa att Sugfix-huvudet ligger an mot ytan som sca borras. Skjut inte upp styröret 32 på teleskopröret 30 mer'an vad som behövs, sa att möjligast stor del av skalan på teleskopröret 30 forblir synlig.
• Dra Åter fast vingskruven 31. Lossa klåmskruven 28 på Sugfixens djupanslag.
• Forskjut djupanslaget 29 på teleskoproret 30 sä att det på bilden visade avständet X mot-svarar önskat borrdjup.
  Dra fast klamskruven 28 i detta lage.

112 | Svenska

Drift

Driftstart

Beakta natspaffening! Kontrollera att strömköllans spanning overensstämmer med uppgifterna på elverktygets typskylt. Elverktyg markta med 230 V kan även anslutas till 220 V.

Välj med slag-/vridstoppsomkopplaren 12 önskat driftsatt for elverktyget.

Anvising: Åndring av driftsatt fär endast ske på frankopplat elverktyg! I annat fall kan elverktyget skadas.

Tryck for växling av driftsatt upplasningsknappen 11 och vrid slag-/vridstoppsomkopplaren 12 till önskat lage tills den hörbart snapper fast.

PBH 2800 RE/PBH 2900 FRE/ PBH 3000 FRE Set

Läge for Börning utan slag i tra, metall, keramik och plast samt for skruvdragning och gangskärning

Lage for Slagbörning i betong el-ler sten

Läge Vario-Lock für installng av mejsellaget

I detta lage snapper inte slag-/vridstopsomkopplaren 12 fast.

Lage for Mejsling

PBH 3000-2 FRE

För driftsätten slagborrning, Vario-Lock och mejsling mäste växellägesomkopplaren 13 stälas i växelläget 1.

Läge für Borrningutan slag (vaxellage 1) i tra, metall, keramik och plast samt for skruvdragning och gangskärning

Läge für Borrningutan slag (vaxellage 2) i tra, metall, keramik och plast

Läge for Slagborrning i betong aller sten

Läge Vario-Lock für inställning av mejsellaget I detta lage snapper inte slag-/vridstopsomkoppla-ren 12 fast.

Lage for Mejsling

Installingn av rotationsriktning (se bild M)

Med riktningsomkopplaren 10 kan elverktygets rotationsriktning andras. Vid nedtryckt stromstallare Till/Fran 8 kan omkoppling inte ske.

Hörgäng: Tryck riktningsomkopplaren 10 at höger mot stopp.
Vänstergång: Tryck riktningsomkopplaren 10 at vänster mot stopp.

Ställ alltid in högergäng for slagborrning, borr- ning och mejsling.

In- och urkoppling

• För inkoppling av elverktyget tryck på ström-ställare Till/Frän 8.
• För lásning av stromställaren håll knappen nedtryckt och tryck dessutom ned spärrknappen 7.
• För fränkoppling av elverktyget slapp strömställare Till/Från 8. Vid låst strömställare Till/Från 8 tryck Först in och slapp sedan upp strömställaren.

Inställning av varvital/slagtal

Varvtalet/slagtalet pā inkopplat elverktyg kan justeras steglost genom att mer uller mindre trycka ned strömställaren Till/Fræn 8.

Ett latt tryck på strömställaren Till/Från 8 ger att lågt varvtalet/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet.

Föralvavvarvtil/slagtal

Med ställratten varvtalsforval 9 kan önskat varvital valjas även under drift.

Tack vare begränsningen kan stromstellaren 8 endast tryckas in till forvald högsta grans.

Mekaniskt vãxelval (PBH 3000-2 FRE)

Med vaxellagesomkopplaren 13 kan 2 varvitalsområden forväljas.

Växelläge 1:

lågt varvtil; for slagborrning, mejsling, borrning med stor diameter på borren, skruvdragning ochgangskärning.

Vaxellage 2:

hög't varvital; für borrning med liters diameter pa borren.

• För omkoppling av växelläge tryck på upplåsningsknappen 11 på slag-/vridstoppsom-kopplaren 12 och vrid omkopplaren till laget "Borra". Tryck sedan upplåsningsknappen 14 på växellagesomkopplaren 13 och vrid om-kopplaren till växellåget 2.

Anvising: Slag-/vridstoppsomkopplaren 12 fár manovreras endast nar elverktyget ar frankopplat. När vaxellagesomkopplaren 13 vrids, sca elverktyget helst vara frankopplat.

För slagborrning och mejsling kan endast växelläget 1 användas. Växellägesomkopplaren 13 och slag-/vridstoppsmomkopplaren 12 ar sö konstruerade att en omkoppling till växelläget 2 i dessa driftsatt inte ar möjlig.

Innan driftsättet borrning kopplas om till slag-borrning, Vario-Lock erler mejsling maste växellägesomkopplaren 13 Återställas till växelläget 1.

Överlastkoppling

Om insatsverktygetkommen i kläm ell her hakar fast koplas borrspindels driving fran. Häll stadigt i elverktyget med bada händerna och stå stadigt for att motverka de krafter som uppstár.
Slagenast ifran elverktyget och ta loss insatsverktyget om elverktyget fastnar. Om ett elverktyg slas till nar borverktyget har fastnat uppstar hoga reaktionsmoment.

Arbetsanvisiningar

Rotationsriktning vid mejsling

Ställ in högergäng for mejsling. Harvid undviks ökat slitage på kolborstarna.

Ändering av/mejselläget (Vario-Lock)

Mejseln kan spärras i 36 lagen. Därfor ard det alltid möjglt att inta en optimal arbeitsposition.

• Lagg in/mejseln i verktygsfastet.
  Vrid slag-/vridstoppsomkopplaren 12 till laget "Vario-Lock" (se "Inställning av driftsatt", sidan 112).
  Vrid insatsverktyget till mejselläget.
  Vrid slag-/vridstoppsomkopplaren 12 till lagget "Mejsling". Verktygsfastet ar nu lst.
• Ställ in högergäng für mejsling.

114 | Svenska

Insätting av skruvbits (se bild N)

Elverktyget skara varfrankopplat naretdetforsmot muttern/skruven.Roterande insatsverktygkan slira bort.

For använding av skruvbits kravs en universal-hallare 33 med SDS-plus skaat (tillbehör).

• Rengör universalhällarens insticksända och smörj lätt med fett.
• Skjut med vridrörese in universalhällaren i verktygsfästet tills den automatiskt lases.
• Kontrollera låsningen genom att dra i universalhällaren.
  Satt in en skruvbits i universalhällaren. Använd endast für skruhuvudet lampliga skruvbits.
• For borttagning av universalhällaren skjut lashylsan 5 bakat och ta bort universalhällaren 33 ur verktygsfästet.

Underhäll och service

Underhäll och rengöring

Dra stickproppen ur nätuttaget innan arbeiten utfors pa elverktyget.
Häll elverktyget och dess ventilationsöpp- ningar rena for bra och säkert arbete.
Byt omedelbart ut en skadad dammskyddskapa. Lat en serviceverkstad utfora detta.

Rengör verktygsfustet after varje använding 3.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for Bosch elverktyg.

Ange alltid vid forfrånginar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhäll avprodukter och reservdilar. Sprängskissar och informationer om reservdilar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjalper garna nar det galler fragor betraffande kop, anvandning och inställning avprodukter och tillbehör.

Svenska

Elverktyg, tillbehör och Förpackning sca omhändertas på miljövänligt satt für atervinning.

Endast for EU-länder:

Släng inte elverktyg i hushållsavfall!

Enligt europeiska direktivet 2002/96/EG for kasserade elektriska och elektroniska apparater och dess modifiering till nationell

ratt maste obrukbara elverktyg omhandertas separat och pa miljovanligt satt lamnas in for atervinning.

Ändringar forbehalles.

Montering av Sugfix (se bilde K)

Til stovavsugingen trenger man en sugfix (tilbehør). Ved boring fjærer sugfix tilbake, slick at sugfix-hodet alltid holds tett mot undergruppen.

Merk: Du ma kun endre driftstypen nár elektröverktøyet er slätt av! Elektroverktøyet kan ellers ta skade.

Sett elektroverktøyet bare mot mutteren/skruen när det er slätt av. Innsatsverktøy som dreier seg kan skli.

Til bruk av skrubits trenger du en universalholder 33 med SDS-plus-festeskaft (tilbehør).
