BRUKSANVISNING PBH 2100 SRE, PBH 2900 FRE BOSCH

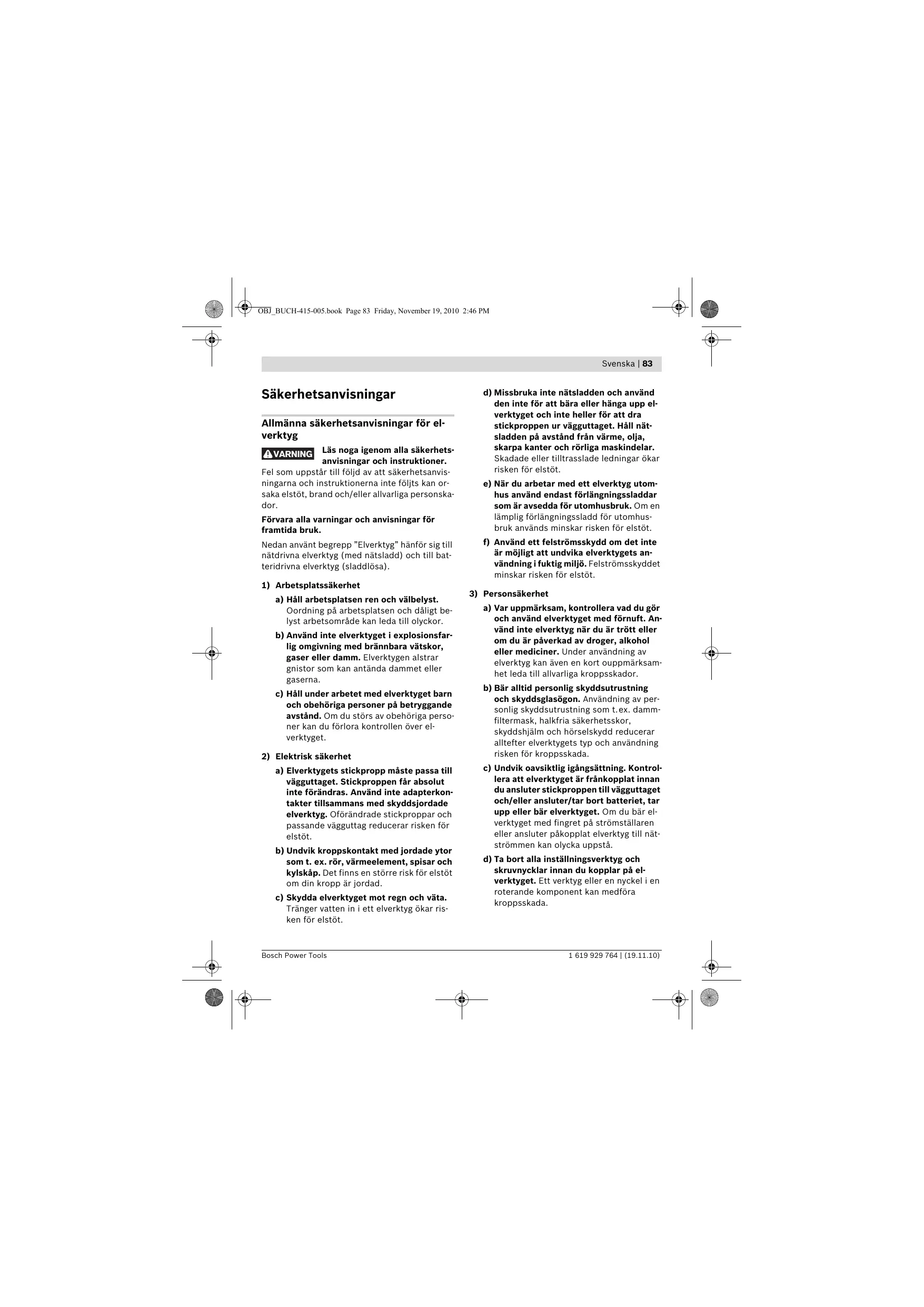

Allmänna säkerhetsanvisningar för elverktyg Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. VARNING Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. Bosch Power Tools d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 84 Friday, November 19, 2010 2:46 PM 84 | Svenska e) Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. f) Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå. g) När elverktyg används med dammutsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget. d) Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. 1 619 929 764 | (19.11.10)

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls. Säkerhetsanvisningar för hammare f Bär hörselskydd. Risk finns för att buller leder till hörselskada. f Använd elverktyget med medlevererade stödhandtag. Risk finns för personskada om du förlorar kontrollen över elverktyget. f Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget eller skruven kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt. f Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt. f Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. f Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Bosch Power Tools OBJ_BUCH-415-005.book Page 85 Friday, November 19, 2010 2:46 PM Svenska | 85 f Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. 17 Teleskoprör för Sugfix* 18 Vingskruv för Sugfix* 19 Styrrör för Sugfix* 20 Universalhållare med SDS-plus skaft* *I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Funktionsbeskrivning Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Ändamålsenlig användning Elverktyget är avsett för slagborrning i betong, tegel och sten samt för lätt mejsling. Det är även lämpligt för borrning utan slag i trä, metall, keramik och plast. Elverktyg med elektronisk reglering och höger-/vänstergång är även lämpliga för skruvdragning. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. 1 Verktygsfäste SDS-plus 2 Dammskyddskåpa 3 Spärrhylsa 4 Handgrepp (isolerad greppyta) 5 Spärrknapp för strömställaren 6 Strömställare Till/Från 7 Riktningsomkopplare 8 Slag-/vridstoppsomkopplaren 9 Knapp för djupinställning 10 Vingskruv för stödhandtagsjustering 11 Stödhandtag (isolerad greppyta) 12 Djupanslag 13 Kuggkranschuck* 14 Utsugningsöppning Sugfix* 15 Klämskruv för Sugfix* 16 Djupanslag för Sugfix* Bosch Power Tools Buller-/vibrationsdata Mätvärdena för ljudnivån anges enligt EN 60745. Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 88 dB(A); ljudeffektnivå 99 dB(A). Onoggrannhet K=3 dB. Använd hörselskydd! Totala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745: slagborrning i betong: vibrationsemissionsvärde ah =17 m/s2, onoggrannhet K=1,5 m/s2, mejsling: vibrationsemissionsvärde ah =15 m/s2, onoggrannhet K=1,5 m/s2, borrning i metall: vibrationsemissionsvärde ah <2,5 m/s2, onoggrannhet K=1,5 m/s2, skruvdragning: vibrationsemissionsvärde ah <2,5 m/s2, onoggrannhet K=1,5 m/s2. Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt. För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elvektyget är frånkopplat eller är igång men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 86 Friday, November 19, 2010 2:46 PM 86 | Svenska Tekniska data Borrhammare PBH 2000 RE PBH 2000 SRE Produktnummer 3 603 C44 3.. 3 603 C44 3.. Varvtalsreglering

2,2 2,2 / II / II Vikt enligt EPTA-Procedure 01/2003 Skyddsklass Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera. Försäkran om överensstämmelse Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i ”Tekniska data” överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 2004/108/EG, 2006/42/EG. Teknisk tillverkningsdokumentation finns hos: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen 1 619 929 764 | (19.11.10) Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 19.11.2010 Bosch Power Tools OBJ_BUCH-415-005.book Page 87 Friday, November 19, 2010 2:46 PM Svenska | 87 Montage f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Stödhandtag f Använd alltid elverktyget med stödhandtag Sväng stödhandtaget (se bild A) Stödhandtaget 11 kan valfritt svängas för att uppnå en säker och vilsam kroppsställning. – Vrid vingskruven för stödhandtagets justering 10 moturs och sväng stödhandtaget 11 till önskat läge. Dra därefter fast vingskruven 10 medurs. Inställning av borrdjup (se bild B) Med djupanslaget 12 kan önskat borrdjup X ställas in. – Tryck in knappen för djupanslagets inställning 9 och sätt in djupanslaget i stödhandtaget 11. Räfflingen på djupanslaget 12 måste vara riktad nedåt. – Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfästet SDS-plus 1. SDS-plus-verktygets rörlighet kan i annat fall leda till fel inställning av borrdjupet. – Dra ut djupanslaget så att avståndet mellan borrens spets och djupanslagets spets motsvarar önskat borrdjup X. Val av borrchuck och verktyg För slagborrning och mejsling behövs SDS-plus verktyg som kan sättas in i SDS-plus borrchucken. För borrning utan slag i trä, metall, keramik och plast samt för skruvdragning används verktyg utan SDS-plus (t.ex. borrar med cylindriskt skaft). Dessa verktyg kräver en snabbchuck eller en kuggkranschuck. Bosch Power Tools Byte av kuggkranschuck För arbete med verktyg utan SDS-plus (t.ex. borrar med cylindriskt skaft) måste en lämplig borrchuck monteras (kuggkrans- eller snabbchuck, tillbehör). Så här sätts kuggkranschucken in (se bild C) – Rengör universalhållarens insticksända och smörj lätt med fett. – Skjut med vridningsrörelse in kuggkranschucken med universalhållaren i verktygsfästet tills den automatiskt låses. – Kontrollera låsningen genom att dra i kuggkranschucken. Så här tas kuggkranschucken bort – Skjut låshylsan 3 bakåt och ta bort kuggkranschucken 13. Verktygsbyte Dammskyddskåpan 2 hindrar i stor utsträckning borrdamm från att tränga in i verktygsfästet under användningen. Se till att inte dammskyddskåpan 2 skadas vid monteringen av verktyget. f Byt omedelbart ut en skadad dammskyddskåpa. Låt en serviceverkstad utföra detta. Insättning av SDS-plus verktyg (se bild D) Med SDS-plus borrchucken kan insatsverktyget lätt och bekvämt bytas utan användning av extra verktyg. – Rengör insatsverktygets insticksända och smörj lätt med fett. – Placera insatsverktyget med en vridrörelse i verktygshållaren tills verktyget automatiskt låser. – Kontrollera låsningen genom att dra i verktyget. SDS-plus insatsverktyget är enligt systemet fritt rörligt. På tomgång uppstår därför en rundgångsavvikelse. Detta har ingen betydelse för borrhålets noggrannhet eftersom borren centreras vid borrning. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 88 Friday, November 19, 2010 2:46 PM 88 | Svenska Så här tas SDS-plus insatsverktyget bort (se bild E) f Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas. – Skjut spärrhylsan 3 bakåt och ta ut insatsverktyget. Montering av Sugfix (se bild H) Användning av insatsverktyg utan SDS-plus (se bild F) Anvisning: Verktyg utan SDS-plus får inte användas för slagborrning eller mejsling! Verktyg utan SDS-plus och dess borrchuck skadas vid slagborrning och mejsling. – Sätt in en kuggkranschuck 13 (se ”Byte av kuggkranschuck”, sida 87). – Vrid upp kuggkranschucken 13 tills verktyget kan skjutas in. Skjut in verktyget. – Stick in chucknyckeln i respektive hål på kuggkranschucken 13 och spänn jämnt fast verktyget. – Vrid slag-/vridstoppsomkopplaren 8 till läget ”Borra”. Så här tas insatsverktyget utan SDS-plus bort (se bild G) – Vrid med chucknyckeln hylsan på kuggkranschucken 13 moturs tills insatsverktyget kan tas bort. Dammutsugning med Sugfix (tillbehör) f Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten. Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material. – Använd om möjligt en för materialet lämplig dammutsugning. – Se till att arbetsplatsen är väl ventilerad. – Vi rekommenderar ett andningsskydd i filterklass P2. För utsugning av damm krävs en Sugfix (tillbehör). Vid borrning fjädrar Sugfix så att dess huvud alltid hålls nära underlaget. – Tryck ned knappen för inställning av djupanslaget 9 och ta bort djupanslaget 12. Tryck på nytt ned knappen 9 och skjut framifrån in Saugfix i stödhandtaget 11. – Anslut en utsugningsslang (diameter 19 mm, tillbehör) till Sugfixens utsugningsöppning Dammsugaren måste vara lämplig för det material som ska bearbetas. Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare. Ställ in borrdjupet på Sugfix (se bild I) Önskat borrdjup X kan ställas in även när Sugfixen är monterad. – Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfästet SDS-plus 1. SDS-plus-verktygets rörlighet kan i annat fall leda till fel inställning av borrdjupet. – Lossa vingskruven 18 på Sugfix. – Lägg stadigt an avstängt elverktyg mot ytan som ska borras. SDS-plus insatsverktyget måste härvid beröra ytan. – Förskjut styrröret 19 på Sugfixen i dess hållare så att Sugfix-huvudet ligger an mot ytan som ska borras. Skjut inte upp styrröret 19 på teleskopröret 17 mer än vad som behövs, så att möjligast stor del av skalan på teleskopröret 17 förblir synlig. – Dra åter fast vingskruven 18. Lossa klämskruven 15 på Sugfixens djupanslag. – Förskjut djupanslaget 16 på teleskopröret 17 så att det på bilden visade avståndet X motsvarar önskat borrdjup. – Dra fast klämskruven 15 i detta läge. Beakta de föreskrifter som i aktuellt land gäller för bearbetat material. 1 619 929 764 | (19.11.10) Bosch Power Tools OBJ_BUCH-415-005.book Page 89 Friday, November 19, 2010 2:46 PM Svenska | 89 Drift In- och urkoppling Driftstart f Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V. Inställning av driftsätt Välj med slag-/vridstoppsomkopplaren 8 önskat driftsätt för elverktyget. Anvisning: Ändring av driftsätt får endast ske på frånkopplat elverktyg! I annat fall kan elverktyget skadas. – Vrid slag-/vridstoppsomkopplaren 8 till önskat läge där den hörbart snäpper fast. – För inkoppling av elverktyget tryck på strömställare Till/Från 6. – För låsning av strömställaren håll knappen nedtryckt och tryck dessutom ned spärrknappen 5. – För frånkoppling av elverktyget släpp strömställare Till/Från 6. Vid låst strömställare Till/Från 6 tryck först in och släpp sedan upp strömställaren. Inställning av varvtal/slagtal Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 6. Ett lätt tryck på strömställaren Till/Från 6 ger ett lågt varvtal/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet. Överlastkoppling Läge för Slagborrning i betong eller sten Läge för Borrning utan slag i trä, metall, keramik och plast samt för skruvdragning f Om insatsverktyget kommer i kläm eller hakar fast kopplas borrspindelns drivning från. Håll stadigt i elverktyget med båda händerna och stå stadigt för att motverka de krafter som uppstår. Läge Vario-Lock für inställning av mejselläget f Slå genast ifrån elverktyget och ta loss insatsverktyget om elverktyget fastnar. Om ett elverktyg slås till när borrverktyget har fastnat uppstår höga reaktionsmoment. I detta läge snäpper inte slag-/vridstopsomkopplaren 8 fast. Arbetsanvisningar Läge för Mejsling Inställning av rotationsriktning (se bild J) Med riktningsomkopplaren 7 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 6 kan omkoppling inte ske. Högergång: Tryck riktningsomkopplaren 7 åt höger mot stopp. Vänstergång: Tryck riktningsomkopplaren 7 åt vänster mot stopp. Ändring av mejselläget (Vario-Lock) Mejseln kan spärras i 36 lägen. Därför är det alltid möjligt att inta en optimal arbetsposition. – Lägg in mejseln i verktygsfästet. – Vrid slag-/vridstoppsomkopplaren 8 till läget ”Vario-Lock” (se ”Inställning av driftsätt”, sidan 89). – Vrid insatsverktyget till mejselläget. – Vrid slag-/vridstoppsomkopplaren 8 till läget ”Mejsling”. Verktygsfästet är nu låst. – Ställ in högergång för mejsling. Ställ alltid in högergång för slagborrning, borrning och mejsling. Bosch Power Tools 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 90 Friday, November 19, 2010 2:46 PM 90 | Svenska Insättning av skruvbits (se bild K) f Elverktyget ska vara frånkopplat när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort. För användning av skruvbits krävs en universalhållare 20 med SDS-plus skaft (tillbehör). – Rengör universalhållarens insticksända och smörj lätt med fett. – Skjut med vridrörelse in universalhållaren i verktygsfästet tills den automatiskt låses. – Kontrollera låsningen genom att dra i universalhållaren. – Sätt in en skruvbits i universalhållaren. Använd endast för skruvhuvudet lämpliga skruvbits. – För borttagning av universalhållaren skjut låshylsan 3 bakåt och ta bort universalhållaren 20 ur verktygsfästet. Underhåll och service Underhåll och rengöring f Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. f Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. f Byt omedelbart ut en skadad dammskyddskåpa. Låt en serviceverkstad utföra detta. – Rengör verktygsfästet efter varje användning

Kundservice och kundkonsulter Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: +46 (020) 41 44 55 Fax: +46 (011) 18 76 91 Avfallshantering Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg i hushållsavfall! Endast för EU-länder: Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning. Ändringar förbehålles. Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg. Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt. 1 619 929 764 | (19.11.10) Bosch Power Tools OBJ_BUCH-415-005.book Page 91 Friday, November 19, 2010 2:46 PM Norsk | 91 Sikkerhetsinformasjon
