KÄYTTÖOHJE PBH 2100 SRE, PBH 2900 FRE BOSCH

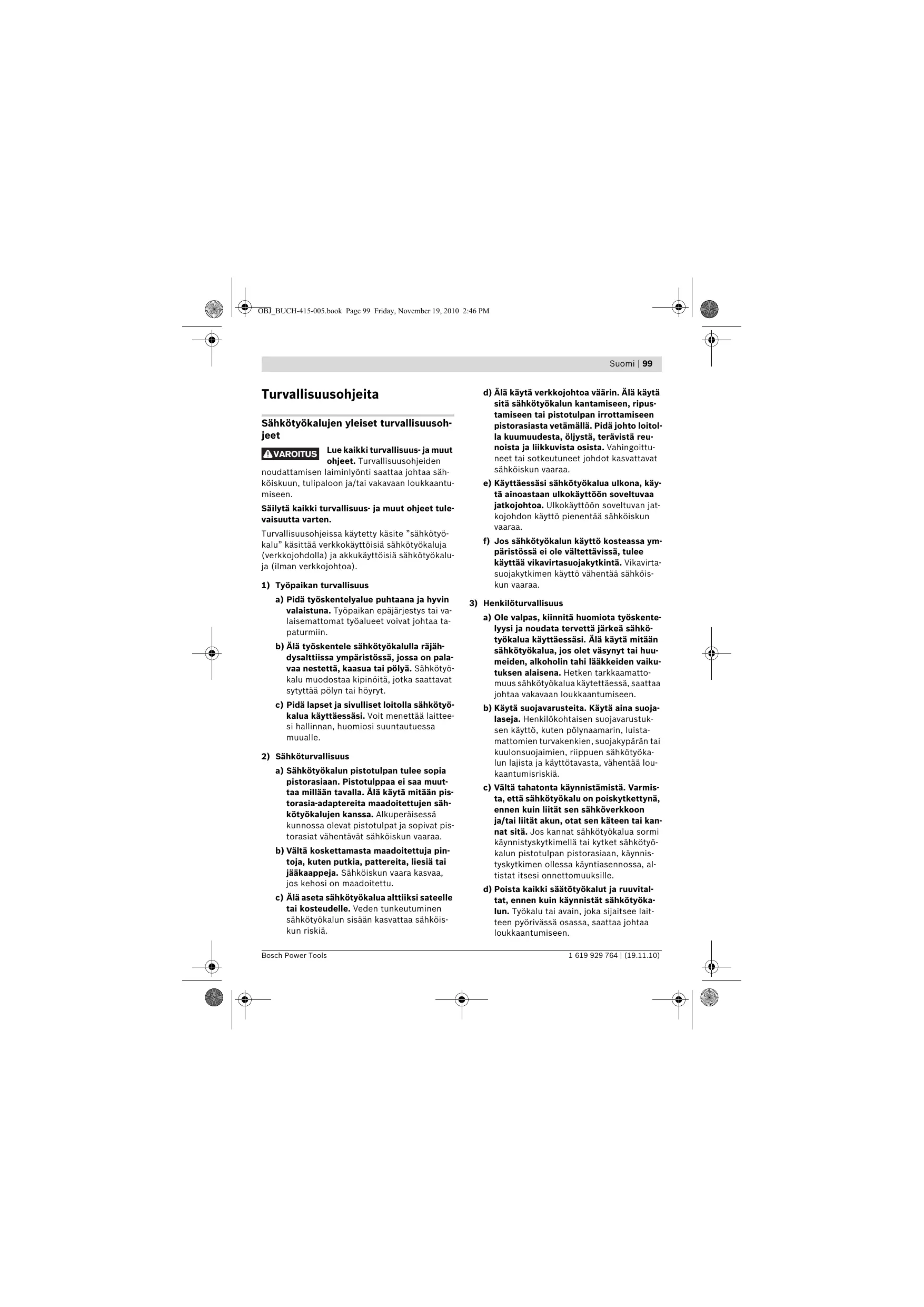

Sähkötyökalujen yleiset turvallisuusohjeet Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. VAROITUS Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten. Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin. b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu. c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä. Bosch Power Tools d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen. b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä. c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille. d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 100 Friday, November 19, 2010 2:46 PM 100 | Suomi e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa. f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu. b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata. c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen. d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. 1 619 929 764 | (19.11.10) Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista. f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita. g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena. Vasaroiden turvallisuusohjeet f Käytä kuulonsuojainta. Melu saattaa aiheuttaa kuulon menetystä. f Käytä sähkötyökalun mukana toimitettuja lisäkahvoja. Hallinnan menettäminen saattaa johtaa loukkaantumisiin. f Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu tai ruuvi saattaisi osua piilossa olevaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun. f Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköiskuun. f Pidä työn aikana sähkötyökalua kaksin käsin ja ota tukeva seisoma-asento. Sähkötyökalua pystyy ohjaamaan varmemmin kahdella kädellä. Bosch Power Tools OBJ_BUCH-415-005.book Page 101 Friday, November 19, 2010 2:46 PM Suomi | 101 f Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidettynä. f Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen. Toimintaselostus Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen. Määräyksenmukainen käyttö Sähkötyökalu on tarkoitettu vasaraporaukseen betoniin, tiileen ja kiveen, sekä kevyeeseen talttaustyöhön. Se soveltuu myös poraamiseen ilman iskua puuhun, metalliin, keramiikkaan ja muoviin. Sähkötyökalut, joissa on elektroninen säätö sekä kierto oikealle/vasemmalle, soveltuvat myös ruuvinvääntöön. Kuvassa olevat osat Kuvassa olevien osien numerointi viittaa grafiikkasivussa olevaan sähkötyökalun kuvaan. 1 Työkalunpidin, SDS-plus 2 Pölynsuojus 3 Lukkoholkki 4 Kahva (eristetty kädensija) 5 Käynnistyskytkimen lukituspainike 6 Käynnistyskytkin 7 Suunnanvaihtokytkin 8 Isku-/kiertopysäytyskytkin 9 Syvyydenrajoittimen säätöpainike 10 Lisäkahvan säädön siipiruuvi 11 Lisäkahva (eristetty kädensija) 12 Syvyydenrajoitin 13 Hammaskehäistukka* 15 Imuvarren kiristysruuvi* 16 Imuvarren syvyydenrajoitin* 17 Imuvarren teleskooppiputki* 18 Imuvarren siipiruuvi* 19 Imuvarren johdeputki* 20 SDS-plus-kiinnitysvarrella varustettu yleispidin* *Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme. Melu-/tärinätiedot Melun mittausarvot on määritetty EN 60745 mukaan. Laitteen tyypillinen A-painotettu äänen painetaso on: Äänen painetaso 88 dB(A); äänen tehotaso 99 dB(A). Epävarmuus K=3 dB. Käytä kuulonsuojaimia! Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan: Vasaraporaus betoniin: Värähtelyemissioarvo ah =17 m/s2, epävarmuus K=1,5 m/s2, Talttaus: Värähtelyemissioarvo ah =15 m/s2, epävarmuus K=1,5 m/s2, Poraus metalliin: Värähtelyemissioarvo ah <2,5 m/s2, epävarmuus K=1,5 m/s2, Ruuvinvääntö: Värähtelyemissioarvo ah <2,5 m/s2, epävarmuus K=1,5 m/s2. Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin. Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttötapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti. Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta. 14 Imuvarren imuaukko* Bosch Power Tools 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 102 Friday, November 19, 2010 2:46 PM 102 | Suomi Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organisointi. Tekniset tiedot Poravasara PBH 2000 RE PBH 2000 SRE Tuotenumero 3 603 C44 3.. 3 603 C44 3.. Kierrosluvun ohjaus

Kierto oikealle/vasemmalle

Toimitukseen kuuluu – Hammaskehäistukka

1,5 1,5 Iskuluku Kiinnitysiskun voimakkuus vastaa EPTA-Procedure 05/2009 Kierrosluku

2,2 2,2 / II / II Paino vastaa EPTA-Procedure 01/2003 Suojausluokka Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jännitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaihdella. Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella. Standardinmukaisuusvakuutus Vakuutamme yksin vastaavamme siitä, että kohdassa ”Tekniset tiedot” selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 2006/42/EY määräysten mukaan. Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen 1 619 929 764 | (19.11.10) Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 19.11.2010 Bosch Power Tools OBJ_BUCH-415-005.book Page 103 Friday, November 19, 2010 2:46 PM Suomi | 103 Asennus f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. Lisäkahva f Käytä supistushylsyä vain lisäkahvan 11 kanssa. Lisäkahvan kääntäminen (katso kuva A) Voit mielivaltaisesti kääntää lisäkahvaa 11, löytääksesi varman ja vaivattoman työskentelyasennon. – Kierrä lisäkahvan säädön siipiruuvia 10 vastapäivään ja käännä lisäkahva 11 haluttuun asentoon. Kiristä tämän jälkeen siipiruuvia 10 uudelleen, kiertämällä sitä myötäpäivään. Poraussyvyyden asetus (katso kuva B) Syvyydenrajoittimella 12 voidaan haluttu poraussyvyys X määrätä. – Paina syvyydenrajoittimen painiketta 9 ja aseta syvyydenrajoitin lisäkahvaan 11. Syvyydenrajoittimen 12 rihlat tulee osoittaa alaspäin. – Työnnä SDS-plus-vaihtotyökalu vasteeseen asti SDS-plus-työkalunpitimeen 1. SDS-plustyökalun liikkuminen saattaa muuten johtaa väärän poraussyvyyden asetukseen. – Vedä syvyydenrajoitin niin kauas ulos, että poranterän kärjen ja syvyydenrajoittimen kärjen väli vastaa haluttua poraussyvyyttä X. Istukan ja työkalujen valinta Vasaraporaukseen ja talttaukseen tarvitset SDSplus-työkaluja, jotka asennetaan SDS-plus-istukkaan. Poraamiseen ilman iskua puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvinvääntöön käytetään työkaluja ilman SDS-plus-kiinnitystä (esim. lieriövartiset poranterät). Näitä työkaluja varten tarvitset pikavaihtoistukan tai hammaskehäistukan. Bosch Power Tools Hammaskehäistukan vaihto Jotta voisit työskennellä työkaluilla, joissa ei ole SDS-plus-kiinnitystä (esim. lieriövartiset poranterät) tulee sinun asentaa sähkötyökaluun sopiva poraistukka (hammaskehä- tai pikaistukka, lisätarvikkeita). Hammaskehäistukan kiinnitys (katso kuva C) – Puhdista liitosvarren kiinnitysvarsiistukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta hammaskehäistukka liitosvarsineen kiertäen työkalunpitimeen, kunnes se lukkiutuu itesestään. – Tarkista lukkiutuminen hammaskehäistukasta vetämällä. Hammaskehäistukan irrotus – Työnnä lukkoholkki 3 taaksepäin ja poista hammaskehäistukka 13. Työkalunvaihto Pölynsuojus 2 estää pitkälti poranpölyn tunkeutumisen työkalunpitimeen käytön aikana. Varo työkaluja vaihdettaessa, ettei pölynsuojus 2 vaurioidu. f Vaurioitunut pölynsuojus on heti vaihdettava. Suosittelemme, että tämä työ jätetään asiakaspalvelun suoritettavaksi. SDS-plus-vaihtotyökalujen asennus (katso kuva D) SDS-plus-istukalla voit yksinkertaisesti ja kätevästi vaihtaa vaihtotyökalut ilman lisätyökaluja. – Puhdista vaihtotyökalun istukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta vaihtotyökalu kiertäen työkalunpitimeen, kunnes se lukkiutuu itesestään. – Tarkista lukkiutuminen työkalusta vetämällä. SDS-plus-vaihtotyökalu liikkuu järjestelmästä johtuen vapaasti. Täten syntyy tyhjäkäynnillä pyörintäheitto. Tämä ei vaikuta porausreiän tarkkuuteen, koska poranterä keskittää itsensä porauksen aikana. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 104 Friday, November 19, 2010 2:46 PM 104 | Suomi SDS-plus-vaihtotyökalujen irrotus (katso kuva E) Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja. – Työnnä lukkoholkki 3 taaksepäin ja poista vaihtotyökalu. f Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan. Vaihtotyökalujen kiinnitys ilman SDS-plusjärjestelmää (katso kuva F) Imuvarren asennus (katso kuva H) Ohje: Älä käytä työkaluja, joissa ei ole SDS-pluskiinnitystä vasaraporaukseen tai talttaukseen! Työkalut, ilman SDS-plus-kiinnitystä ja niiden istukat vaurioituvat vasaraporauksessa ja talttauksessa. – Asenna hammaskehäistukka 13 (katso ”Hammaskehäistukan vaihto”, sivu 103). – Avaa hammaskehäistukka 13 kiertämällä sitä, kunnes työkalu voidaan asettaa siihen. Aseta työkalu. – Työnnä istukka-avain hammaskehäistukan 13 vastaaviin reikiin ja kiristä työkalu tasaisesti kiinni. – Kierrä isku-/kiertopysäytyskytkin 8 asentoon ”poraus”. Vaihtotyökalujen irrotus ilman SDS-plusjärjestelmää (katso kuva G) – Kierrä hammaskehäistukan 13 rengasta vastapäivään istukka-avaimella, kunnes vaihtotyökalu voidaan poistaa työkalunpitimestä. Pölyn imu käyttäen imuvartta (Saugfix) (lisätarvike) f Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökinpölyä pidetään karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisäaineiden kanssa (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset. – Käytä materiaalille soveltuvaa pölynimua, jos se on mahdollista. – Huolehdi työkohteen hyvästä tuuletuksesta. – Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria. 1 619 929 764 | (19.11.10) Pölyn imuun tarvitaan imuvarsi (lisätarvike). Porattaessa imuvarsi joustaa takaisin niin, että imuvarren pää aina pysyy tiiviisti alustaa vasten. – Paina syvyydenrajoittimen säätöpainiketta 9 ja poista syvyydenrajoitin 12. Paina painiketta 9 uudelleen ja aseta imuvarsi edestä lisäkahvaan 11. – Liitä imuletku (halkaisija 19 mm, lisätarvike) imuvarren aukkoon 14. Pölynimurin tulee soveltua työstettävälle materiaalille. Käytä erikoisimuria terveydelle erityisen vaarallisten, karsinogeenisten tai kuivien pölyjen imurointiin. Poraussyvyyden asetus imuvarteen (katso kuva I) Voit määritellä halutun poraussyvyyden X myös imuvarren ollessa asennettuna. – Työnnä SDS-plus-vaihtotyökalu vasteeseen asti SDS-plus-työkalunpitimeen 1. SDS-plustyökalun liikkuminen saattaa muuten johtaa väärän poraussyvyyden asetukseen. – Avaa imuvarressa oleva siipiruuvi 18. – Aseta sähkötyökalu tiukasti porattavaa kohtaa vasten, käynnistämättä konetta. SDSplus-vaihtotyökalun tulee tällöin tukea pintaan. – Siirrä imuvarren johdeputki 19 pidikkeessään niin, että imuvarren pää tukee porattavaan pintaan. Älä työnnä johdeputkea 19 kauemmas teleskooppiputkeen 17, kuin on tarvetta, jotta mahdollisimman suuri osa teleskooppiputken 17 asteikosta jää näkyviin. – Kiristä siipiruuvi 18 uudelleen. Avaa imuvarren syvyydenrajoittimessa oleva kiristysruuvi – Siirrä syvyydenrajoitin 16 teleskooppiputkessa 17 niin, että kuvassa näkyvä etäisyys X vastaa haluamasi poraussyvyyttä. – Kiristä kiristysruuvi 15 tässä asennossa. Bosch Power Tools OBJ_BUCH-415-005.book Page 105 Friday, November 19, 2010 2:46 PM Suomi | 105 Käyttö Käynnistys ja pysäytys Käyttöönotto f Ota huomioon verkkojännite! Virtalähteen jännitteen tulee vastata laitteen tyyppikilvessä olevia tietoja. 230 V merkittyjä laitteita voidaan käyttää myös 220 V verkoissa. Käyttömuodon asetus Valitse sähkötyökalun toimintamuoto isku-/kiertopysäytyskytkimellä 8. Ohje: Toimintamuodon muutos on sallittu vain sähkötyökalun ollessa poiskytkettynä! Muussa tapauksessa sähkötyökalu saattaa vaurioitua. – Käännä isku-/kiertopysäytyskytkin 8 haluttuun asentoon, kuuluvaan lukkiutumiseen asti. – Käynnistä sähkötyökalu painamalla käynnistyskytkintä 6. – Lukitse käynnistyskytkin pitämällä se painettuna ja painamalla lisäksi lukituspainiketta 5. – Pysäytä sähkötyökalu päästämällä käynnistyskytkin 6 vapaaksi Jos käynnistyskytkin 6 on lukittuna painat sitä ensin ja päästät sitten vapaaksi. Kierrosluvun/iskuluvun asetus Voit säätää käynnissä olevan sähkötyökalun kierroslukua/iskulukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 6. Kevyt käynnistyskytkimen 6 painallus aikaansaa alhaisen kierrosluvun/iskuluvun. Paineen kasvaessa nousee kierrosluku/iskuluku. Ylikuormituskytkin Asento vasaraporaukseen betoniin tai kiveen Asento poraus ilman iskua puuhun, metalliin, keramiikkaan ja muoviin sekä ruuvinvääntöön Asento Vario-Lock talttausasennon muuttamiseen Tässä asennossa poraus/vasaraporaus vaihtokytkin 8 ei lukkiudu. f Jos vaihtotyökalu juuttuu kiinni, katkeaa poraistukan vetovoima. Pidä tällöin syntyvien voimien takia, aina sähkötyökalua kaksin käsin ja huolehdi tukevasta seisoma-asennosta. f Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu ja vapauta se. Jos sähkötyökalu käynnistetään poratyökalun ollessa lukkiutunut, syntyy suuria vastavoimia. Työskentelyohjeita Asento talttausta varten Kiertosuunnan asetus (katso kuva J) Suunnanvaihtokytkimellä 7 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 6 ollessa painettuna tämä ei kuitenkaan ole mahdollista. Kierto oikealle: Paina suunnanvaihtokytkin 7 vasteeseen asti oikealle. Kierto vasemmalle: Paina suunnanvaihtokytkin 7 vasteeseen asti vasemmalle. Aseta aina kiertosuunta oikealle vasaraporausta, porausta ja talttausta varten. Bosch Power Tools Talttausasennon muuttaminen (Vario-Lock) Voit lukita taltan 36 asentoon. Täten voit aina käyttää parasta mahdollista työskentelyasentoa. – Aseta taltta työkalunpitimeen. – Kierrä isku-/kiertopysäytyskytkin 8 asentoon ”Vario-Lock” (katso ”Käyttömuodon asetus”, sivu 105). – Kierrä työkalunpidin haluttuun talttausasentoon. – Kierrä isku-/kiertopysäytyskytkin 8 asentoon ”talttaus”. Tällöin työkalunpidin on lukkiutunut. – Aseta aina kiertosuunta oikealle talttausta varten. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 106 Friday, November 19, 2010 2:46 PM 106 | Suomi Ruuvauskärkien asennus (katso kuva K) f Aseta sähkötyökalu mutteriin/ruuviin ainoastaan sen ollessa pysähdyksissä. Pyörivät vaihtotyökalut voivat luiskahtaa pois. Ruuvauskärkien käyttöön tarvitset SDS-plus-liitosvarrella varustetun yleispitimen 20 (lisätarvike). – Puhdista liitosvarren kiinnitysvarsiistukkaan tuleva varsi ennen asennusta ja rasvaa sitä kevyesti. – Aseta yleispidin kiertäen työkalunpitimeen, kunnes se lukkiutuu itesestään. – Tarkista lukkiutuminen yleispitimestä vetämällä. – Aseta ruuvauskärki yleispitimeen. Käytä vain ruuvin kantaan sopivia ruuvauskärkiä. – Poista yleispidin työntämällä lukkoholkki 3 taaksepäin ja poistamalla yleispidin 20 työkalunpitimestä. Hoito ja huolto Huolto ja puhdistus f Irrota pistotulppa pistorasiasta ennen kaikkia sähkötyökaluun kohdistuvia töitä. f Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työskennellä hyvin ja turvallisesti. f Vaurioitunut pölynsuojus on heti vaihdettava. Suosittelemme, että tämä työ jätetään asiakaspalvelun suoritettavaksi. Huolto ja asiakasneuvonta Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Puh.: +358 (10) 480 8363 Faksi: +358 (09) 870 2318 www.bosch.fi Hävitys Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja talousjätteisiin! Vain EU-maita varten: Eurooppalaisen vanhoja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2002/96/EY ja sen kansallisten lakien muunnosten mukaan, tulee käyttökelvottomat sähkötyökalut kerätä erikseen ja toimittaa ympäristöystävälliseen uusiokäyttöön. Oikeus teknisiin muutoksiin pidätetään. – Puhdista työkalunpidin 1 jokaisen käytön jälkeen. Jos sähkötyökalussa huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-keskushuollon tehtäväksi. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä. 1 619 929 764 | (19.11.10) Bosch Power Tools OBJ_BUCH-415-005.book Page 107 Friday, November 19, 2010 2:46 PM Eλληνικά | 107 Υποδείξεις ασφαλείας
