MANUAL DE UTILIZADOR PBH 2100 SRE, PBH 2900 FRE BOSCH

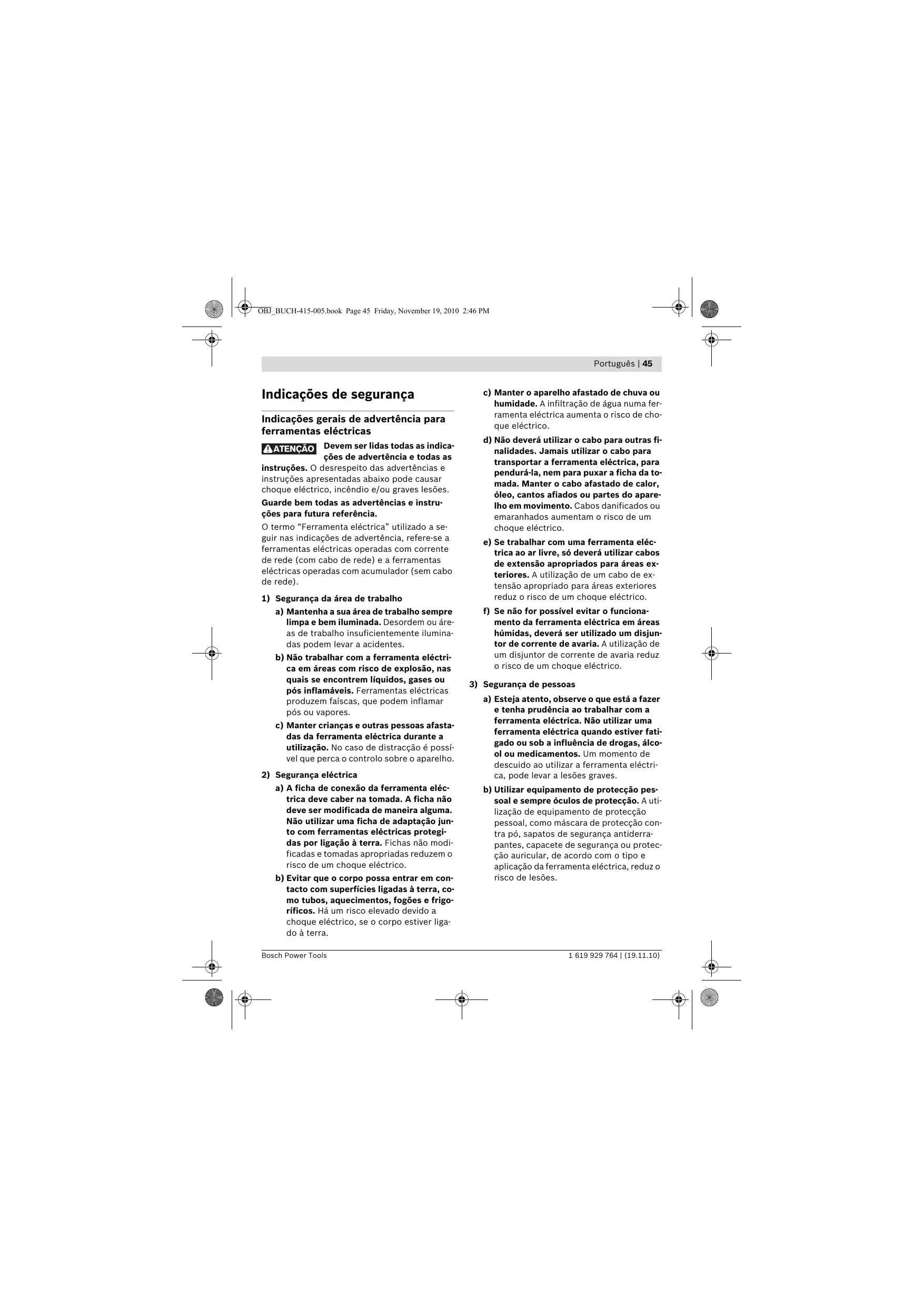

Indicações gerais de advertência para ferramentas eléctricas Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. ATENÇÃO Guarde bem todas as advertências e instruções para futura referência. O termo “Ferramenta eléctrica” utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

1) Segurança da área de trabalho

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

2) Segurança eléctrica

a) A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. Bosch Power Tools c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. d) Não deverá utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. e) Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. f) Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. b) Utilizar equipamento de protecção pessoal e sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 46 Friday, November 19, 2010 2:46 PM 46 | Português c) Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. d) Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas. f) Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas eléctricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. b) Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. 1 619 929 764 | (19.11.10) c) Puxar a ficha da tomada e/ou remover o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. d) Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções, utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inesperientes. e) Tratar a ferramenta eléctrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. Bosch Power Tools OBJ_BUCH-415-005.book Page 47 Friday, November 19, 2010 2:46 PM Português | 47 Indicações de segurança para martelos Utilização conforme as disposições f Usar protecção auricular. Ruídos podem provocar a surdez. A ferramenta eléctrica é destinada para furar com percussão em betão, tijolos e pedras, assim como para cinzelar. Ela também é apropriada para furar sem percussão em madeira, metal, cerâmica e plástico. Ferramentas eléctricas com regulação electrónica e marcha à direita/à esquerda também são apropriadas para aparafusar. f Utilizar os punhos adicionais fornecidos com a ferramenta eléctrica. A perda de controle pode provocar lesões. f Segurar o aparelho pelas superfícies isoladas ao executar trabalhos durante os quais a ferramenta de trabalho ou o parafuso possam atingir cabos eléctricos escondidos. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico. f Utilizar detectores apropriados, para encontrar cabos escondidos, ou consulte a companhia eléctrica local. O contacto com cabos eléctricos pode provocar fogo e choques eléctricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque eléctrico. f Segurar a ferramenta eléctrica firmemente com ambas as mãos durante o trabalho e manter uma posição firme. A ferramenta eléctrica é conduzida com segurança com ambas as mãos. f Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. f Espere a ferramenta eléctrica parar completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta eléctrica. Componentes ilustrados A numeração dos componentes ilustrados refere-se à apresentação da ferramenta eléctrica na página de esquemas. 1 Fixação da ferramenta SDS-plus 2 Capa para protecção contra pó 3 Bucha de travamento 4 Punho (superfície isolada) 5 Tecla de fixação para o interruptor de ligardesligar 6 Interruptor de ligar-desligar 7 Comutador do sentido de rotação 8 Comutador de percussão/paragem de rotação 9 Tecla para ajuste do esbarro de profundidade 10 Parafuso de orelhas para ajuste do punho adicional 11 Punho adicional (superfície isolada) 12 Esbarro de profundidade 13 Mandril de brocas de coroa dentada* 14 Abertura de aspiração Saugfix* 15 Parafuso de aperto Saugfix* 16 Limitador de profundidade Saugfix* 17 Tubo telescópico Saugfix* Descrição de funções Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou graves lesões. Bosch Power Tools 18 Parafuso de orelhas Saugfix* 19 Tubo de guia Saugfix* 20 Porta-bits universal com admissão SDS-plus* *Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 48 Friday, November 19, 2010 2:46 PM 48 | Português Dados técnicos Martelo perfurador PBH 2000 RE PBH 2000 SRE N° do produto 3 603 C44 3.. 3 603 C44 3.. Comando do n° de rotações

Marcha à direita/à esquerda

Volume de fornecimento – Mandril de brocas de coroa dentada Potência nominal consumida Potência útil N° de percussões Força de impacto individual conforme EPTA-Procedure 05/2009 Velocidade

1,5 1,5 min-1 0–2300 0–2300 SDS-plus SDS-plus Fixação da ferramenta Diâmetro da gola do veio mm 43 (Norma Européia) 43 (Norma Européia) Máx. diâmetro de perfuração: – Betão – Aço – Madeira

2,2 2,2 / II / II Peso conforme EPTA-Procedure 01/2003 Classe de protecção As indicações valem para tensões nominais [U] de 230 V. Estas indicações podem variar dependendo de tensões inferiores e dos modelos específicos dos países. Observar o número de produto na placa de características da sua ferramenta eléctrica. A designação comercial das ferramentas eléctricas individuais pode variar. Informação sobre ruídos/vibrações Valores de medição para ruídos, averiguados conforme EN 60745. O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 88 dB(A); Nível de potência acústica 99 dB(A). Incerteza K=3 dB. Usar protecção auricular! Valores totais de vibração (soma dos vectores das três direcções) determinados conforme EN 60745: Furar com percussão em betão: Valor de emissão de vibrações ah =17 m/s2, incerteza K=1,5 m/s2, 1 619 929 764 | (19.11.10) Cinzelar: Valor de emissão de vibrações ah =15 m/s2, incerteza K=1,5 m/s2, Furar em metal: Valor de emissão de vibrações ah <2,5 m/s2, incerteza K=1,5 m/s2, Aparafusar: Valor de emissão de vibrações ah <2,5 m/s2, incerteza K=1,5 m/s2. O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a Bosch Power Tools OBJ_BUCH-415-005.book Page 49 Friday, November 19, 2010 2:46 PM Português | 49 ferramenta eléctrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo de trabalho. Para uma estimação exacta da carga de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a carga de vibrações durante o completo período de trabalho. Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: Manutenção de ferramentas eléctricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Declaração de conformidade Declaramos sob nossa exclusiva responsabilidade que o produto descrito em “Dados técnicos” cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das directivas 2004/108/CE, 2006/42/CE. Processo técnico em: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 19.11.2010 Bosch Power Tools Montagem f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. Punho adicional f Só utilizar a sua ferramenta eléctrica com o punho adicional 11. Deslocar o punho adicional (veja figura A) O punho adicional 11 pode ser movimentado como desejar, para alcançar uma posição de trabalho segura e livre de fadiga. – Girar o parafuso de orelhas para o ajuste do punho adicional 10 no sentido contrário dos ponteiros do relógio e deslocar o punho adicional 11 para a posição desejada. Em seguida deverá girar o parafuso de orelhas 10 no sentido dos ponteiros do relógio para apertar. Ajustar a profundidade de perfuração (veja figura B) Com o esbarro de profundidade 12 é possível determinar a profundidade de perfuração X desejada. – Pressionar a tecla para o ajuste do esbarro de profundidade 9 e colocar o esbarro de profundidade no punho adicional 11. O estriamento no esbarro de profundidade 12 deve mostrar para baixo. – Introduzir a ferramenta de trabalho SDS-plus completamente na fixação da ferramenta SDS-plus 1. Caso contrário a mobilidade da ferramenta SDS-plus pode levar a um ajuste incorrecto da profundidade de perfuração. – Puxar o esbarro de profundidade para fora, de modo que a distância entre a ponta da broca e a ponta do esbarro de profundidade corresponda à profundidade de perfuração desejada X. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 50 Friday, November 19, 2010 2:46 PM 50 | Português Seleccionar o mandril de brocas e as ferramentas Introduzir a ferramenta de trabalho SDS-plus (veja figura D) Para furar com percussão e para cinzelar, são necessárias ferramentas SDS-plus, que são encaixadas no mandril de brocas SDS-plus. Com o mandril de brocas SDS-plus é possível trocar fácil e confortavelmente as ferramentas de trabalho, sem ter que utilizar outras ferramentas. Para furar, sem percussão, em madeira, metal, cerâmica e plástico, assim como para furar são usadas ferramentas sem SDS-plus (p.ex. brocas com encabadouro cilíndrico). Para estas ferramentas são necessários um mandril de brocas de aperto rápido ou um mandril de brocas de coroa dentada. – Limpar a extremidade de encaixe da ferramenta de trabalho e lubrificá-la levemente. – Introduzir a ferramenta de trabalho no encabadouro, girando até travar-se automaticamente. – Puxar a ferramenta para controlar o travamento. Substituir o mandril de brocas de coroa dentada O sistema prevê que a ferramenta de trabalho SDS-plus possa se movimentar livremente. Com isto há uma excentricidade na marcha em vazio. Esta excentricidade não tem qualquer efeito sobre a exactidão do orifício, porque a broca é automaticamente centrada durante a perfuração. Para poder trabalhar com ferramentas sem SDS-plus (p.ex. brocas com haste cilíndrica), é necessário montar um mandril de brocas apropriado (mandril de coroa dentada ou mandril de aperto rápido, acessório). Introduzir o mandril de coroa dentada (veja figura C) – Limpar a extremidade de encaixe do encabadouro e lubrificá-la levemente. – Introduzir o mandril de coroa dentada, com o encabadouro, na fixação da ferramenta, girando até travar automaticamente. – Puxar pelo mandril de brocas de coroa dentada para controlar o travamento. Retirar o mandril de coroa dentada – Empurrar a bucha de travamento 3 para trás e retirar o mandril de brocas de coroa dentada 13. Troca de ferramenta A capa de protecção contra pó 2 evita, consideravelmente, que penetre pó de perfuração no encabadouro durante o funcionamento. Ao introduzir a ferramenta deverá assegurar-se de que a capa de protecção contra pó 2 não seja danificada. Retirar a ferramenta de trabalho SDS-plus (veja figura E) – Empurrar a bucha de travamento 3 para trás e retirar a ferramenta de trabalho. Introduzir ferramentas de trabalho sem SDS-plus (veja figura F) Nota: Não utilizar ferramentas sem SDS-plus para furar com percussão ou para cinzelar! Ferramentas sem SDS-plus e o seus mandris de broca são danificados ao furar com percussão ou ao cinzelar. – Colocar um mandril de brocas de coroa dentada 13 (veja “Substituir o mandril de brocas de coroa dentada”, página 50). – Abrir o mandril de brocas de coroa dentada 13 girando, até ser possível introduzir a ferramenta. Introduzir a ferramenta. – Introduzir a chave de mandril de brocas 13 nos respectivos orifícios do mandril de coroa dentada e fixar uniformemente a ferramenta. – Girar o interruptor de percussão/paragem de rotação 8 para a posição “Furar”. f Uma capa de protecção contra pó deve ser substituida imediatamente. Recomendamos que esta tarefa seja efectuada por uma oficina de serviço pós-venda. 1 619 929 764 | (19.11.10) Bosch Power Tools OBJ_BUCH-415-005.book Page 51 Friday, November 19, 2010 2:46 PM Português | 51 Retirar ferramentas de trabalho sem SDS-plus (veja figura G) – Girar a luva do mandril de coroa dentada 13 com a chave de mandril de brocas, no sentido contrário dos ponteiros do relógio, até poder retirar a ferramenta de trabalho. Aspiração de pó com Saugfix (acessório) f Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de protecção respiratória com filtro da classe P2. Observe as directivas para os materiais a serem trabalhados, vigentes no seu país. f Evite o acúmulo de pó no local de trabalho. Pós podem entrar levemente em ignição. Montar Saugfix (veja figura H) Para a aspiração de pó é necessário um Saugfix (acessório). Ao furar, o Saugfix é retraído por uma mola, de modo que a ponta do Saugfix é mantida sempre rente à superfície. – Premir a tecla para o ajuste do limitador de profundidade 9 e retirar o limitador de profundidade 12. Premir novamente a tecla 9 e colocar o Saugfix, pela frente, no punho adicional 11. Bosch Power Tools – Conectar uma mangueira de aspiração (diâmentro de 19 mm, acessório) à abertura de aspiração 14 do Saugfix. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Ajustar a profundidade de perfuração no Saugfix (veja figura I) A profundidade de perfuração X desejada, também pode ser determinada com o Saugfix montado. – Introduzir a ferramenta de trabalho SDS-plus completamente na fixação da ferramenta SDS-plus 1. Caso contrário a mobilidade da ferramenta SDS-plus pode levar a um ajuste incorrecto da profundidade de perfuração. – Soltar o parafuso de orelhas 18 do Saugfix. – Apoiar a ferramenta eléctrica, desligada, firmemente sobre o local a ser furado. A ferramenta de trabalho SDS-plus deve estar apoiada sobre a superfície. – Deslocar o tubo de guia 19 do Saugfix em seu dispositivo de fixação, de modo que a ponta do Saugfix esteja apoiada sobre a superfície a ser furada. Não deslocar o tubo de guia 19 mais do que necessário sobre o tubo telescópico 17, de modo que a maior parte possível da escala do tubo telescópico 17 permaneça visível. – Reapertar a porca de orelhas 18. Soltar o parafuso de aperto 15 no limitador de profundidade do Saugfix. – Deslocar o limitador de profundidade 16 sobre o tubo telescópico 17, de modo que a distância X, indicada na figura, corresponda à profundidade de perfuração desejada. – Apertar o parafuso de aperto 15 nesta posição. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 52 Friday, November 19, 2010 2:46 PM 52 | Português Funcionamento Colocação em funcionamento f Observar a tensão de rede! A tensão da fonte de corrente deve coincidir com a indicada na chapa de identificação da ferramenta eléctrica. Ferramentas eléctricas marcadas para 230 V também podem ser operadas com 220 V. Ajustar o tipo de funcionamento Com o interruptor de percussão/paragem de rotação 8 é possível seleccionar o tipo de funcionamento. Nota: Só mudar de tipo de funcionamento com a ferramenta eléctrica desligada! Caso contrário, é possível que a ferramenta eléctrica seja danificada. – Girar o interruptor de percussão/paragem de rotação 8 para a posição desejada, até engatar nitidamente. Posição para furar com percussão em betão ou pedra Posição para furar sem percussão, em madeira, metal, cerâmica e plástico, assim como para aparafusar Posição Vario-Lock para mudar a posição de cinzelar O interruptor de percussão/paragem de rotação 8 não engata nesta posição. Ajustar o sentido de rotação (veja figura J) Com o comutador de sentido de rotação 7 é possível alterar o sentido de rotação da ferramenta eléctrica. Com o interruptor de ligar-desligar pressionado 6 isto no entanto não é possível. Rotação à direita: Premir o comutador de sentido de rotação 7 completamente para a direita. Rotação à esquerda: Premir o comutador de sentido de rotação 7 completamente para a esquerda. Ajustar o sentido de rotação para furar com percussão, furar e cinzelar sempre na marcha à direita. Ligar e desligar – Para ligar a ferramenta eléctrica, deverá pressionar o interruptor de ligar-desligar 6. – Para bloquear o interruptor de ligar-desligar, deverá mantê-lo premido e, adicionalmente, premir a tecla de fixação 5. – Para desligar a ferramenta eléctrica, deverá soltar o interruptor de ligar-desligar 6. Com o interruptor de ligar-desligar 6 travado deverá pressioná-lo primeiramente e soltá-lo em seguida. Ajustar o n° de rotações/de percussões O número de rotações/de percussões da ferramenta eléctrica ligada pode ser regulado sem escalonamento, dependendo de quanto premir o interruptor de ligar-desligar 6. Uma leve pressão sobre o interruptor de ligardesligar 6 provoca um baixo n° de rotações/n° de percussões. Aumentando a pressão, é aumentado o n° de rotações/n° de percussões. Posição para cinzelar 1 619 929 764 | (19.11.10) Bosch Power Tools OBJ_BUCH-415-005.book Page 53 Friday, November 19, 2010 2:46 PM Português | 53 Acoplamento de sobrecarga f O accionamento do veio de perfuração é interrompido se a ferramenta de trabalho emperrar ou enganchar. Sempre segurar, devido às forças produzidas, a ferramenta eléctrica firmemente com ambas as mãos e manter uma posição firme. f Desligar a ferramenta eléctrica e soltar a ferramenta de trabalho, se a ferramenta eléctrica bloquear. Ao ligar o aparelho com uma broca bloqueada são produzidos altos momentos de reacção. Indicações de trabalho Alterar a posição do cinzel (Vario-Lock) O cinzel pode ser travado em 36 posições. Desta forma é possível colocá-lo na posição optimizada para o respectivo trabalho. – Introduzir o cinzel no encabadouro. – Girar o interruptor de percussão/paragem de rotação 8 para a posição “Vario-Lock” (veja “Ajustar o tipo de funcionamento”, página 52). – Girar o encabadouro para a posição do cinzel desejada. – Girar o interruptor de percussão/paragem de rotação 8 para a posição “cinzelar”. Desta forma a fixação da ferramenta é travada. – Para cinzelar, o sentido de rotação deve ser colocado na marcha à direita. Bosch Power Tools Introduzir bits de aparafusamento (veja figura K) f Utilizar os punhos adicionais fornecidos com a ferramenta eléctrica. A perda de controle sobre a ferramenta eléctrica pode levar a lesões. Para os bits de aparafusamento é necessário um porta-bits universal 20 com admissão SDS-plus (acessório). – Limpar a extremidade de encaixe do encabadouro e lubrificá-la levemente. – Introduzir a ferramenta de trabalho no portabits universal, girando até travar-se automaticamente. – Puxar pelo porta-bits universal para controlar o travamento. – Introduzir um bit de aparafusamento no porta-bits universal. Só utilizar bits de aparafusamento apropriados para o cabeçote de aparafusamento. – Para retirar o porta-bits universal e empurrar a bucha de travamento 3 para trás e retirar o porta-bits universal 20 da admissão de ferramentas. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 54 Friday, November 19, 2010 2:46 PM 54 | Português Manutenção e serviço Manutenção e limpeza f Antes de todos trabalhos na ferramenta eléctrica deverá puxar a ficha de rede da tomada. f Manter a ferramenta eléctrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. f Uma capa de protecção contra pó deve ser substituida imediatamente. Recomendamos que esta tarefa seja efectuada por uma oficina de serviço pós-venda. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96 Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 www.bosch.com.br/contacto – Limpar a admissão de ferramentas 1 após cada utilização. Eliminação Se a ferramenta eléctrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléctricas Bosch. Não deitar ferramentas eléctricas no lixo doméstico! Para todas as questões e encomendas de peças sobressalentas é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta eléctrica. Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios. 1 619 929 764 | (19.11.10) Ferramentas eléctricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias primas. Apenas países da União Europeia: De acordo com a directiva europeia 2002/96/CE para aparelhos eléctricos e electrónicos velhos, e com as respectivas realizações nas leis nacionais, as ferramentas eléctricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica. Sob reserva de alterações. Bosch Power Tools OBJ_BUCH-415-005.book Page 55 Friday, November 19, 2010 2:46 PM Italiano | 55 Norme di sicurezza
