KULLANIM KILAVUZU PBH 2100 SRE, PBH 2900 FRE BOSCH

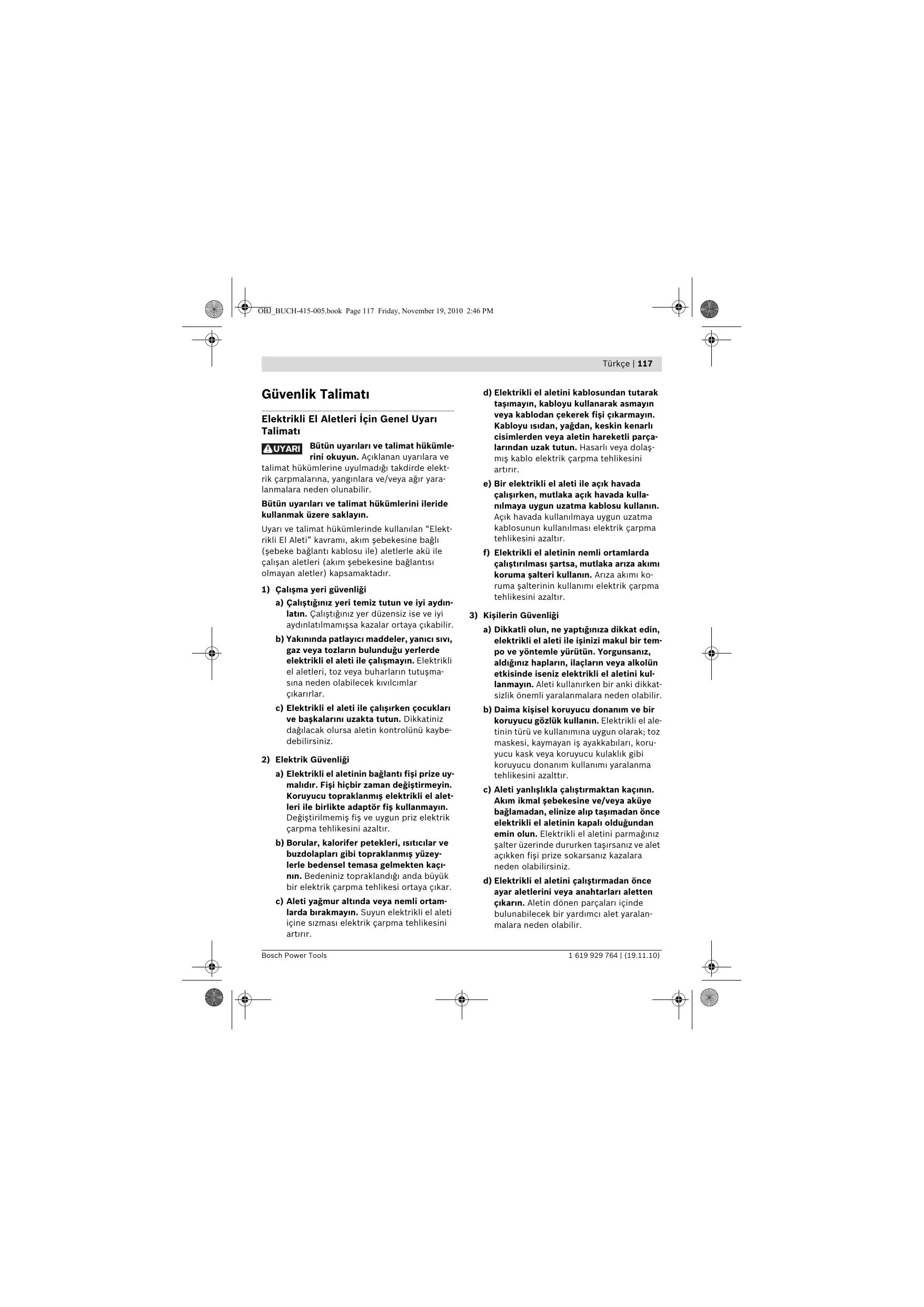

Elektrikli El Aletleri İçin Genel Uyar Talimat Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir. UYARI Bütün uyarlar ve talimat hükümlerini ileride kullanmak üzere saklayn. Uyar ve talimat hükümlerinde kullanlan “Elektrikli El Aleti” kavram, akm şebekesine bağl (şebeke bağlant kablosu ile) aletlerle akü ile çalşan aletleri (akm şebekesine bağlants olmayan aletler) kapsamaktadr.

1) Çalşma yeri güvenliği

a) Çalştğnz yeri temiz tutun ve iyi aydnlatn. Çalştğnz yer düzensiz ise ve iyi aydnlatlmamşsa kazalar ortaya çkabilir. b) Yaknnda patlayc maddeler, yanc sv, gaz veya tozlarn bulunduğu yerlerde elektrikli el aleti ile çalşmayn. Elektrikli el aletleri, toz veya buharlarn tutuşmasna neden olabilecek kvlcmlar çkarrlar. c) Elektrikli el aleti ile çalşrken çocuklar ve başkalarn uzakta tutun. Dikkatiniz dağlacak olursa aletin kontrolünü kaybedebilirsiniz.

2) Elektrik Güvenliği

a) Elektrikli el aletinin bağlant fişi prize uymaldr. Fişi hiçbir zaman değiştirmeyin. Koruyucu topraklanmş elektrikli el aletleri ile birlikte adaptör fiş kullanmayn. Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesini azaltr. b) Borular, kalorifer petekleri, stclar ve buzdolaplar gibi topraklanmş yüzeylerle bedensel temasa gelmekten kaçnn. Bedeniniz topraklandğ anda büyük bir elektrik çarpma tehlikesi ortaya çkar. c) Aleti yağmur altnda veya nemli ortamlarda brakmayn. Suyun elektrikli el aleti içine szmas elektrik çarpma tehlikesini artrr. Bosch Power Tools d) Elektrikli el aletini kablosundan tutarak taşmayn, kabloyu kullanarak asmayn veya kablodan çekerek fişi çkarmayn. Kabloyu sdan, yağdan, keskin kenarl cisimlerden veya aletin hareketli parçalarndan uzak tutun. Hasarl veya dolaşmş kablo elektrik çarpma tehlikesini artrr. e) Bir elektrikli el aleti ile açk havada çalşrken, mutlaka açk havada kullanlmaya uygun uzatma kablosu kullann. Açk havada kullanlmaya uygun uzatma kablosunun kullanlmas elektrik çarpma tehlikesini azaltr. f) Elektrikli el aletinin nemli ortamlarda çalştrlmas şartsa, mutlaka arza akm koruma şalteri kullann. Arza akm koruma şalterinin kullanm elektrik çarpma tehlikesini azaltr.

3) Kişilerin Güvenliği

a) Dikkatli olun, ne yaptğnza dikkat edin, elektrikli el aleti ile işinizi makul bir tempo ve yöntemle yürütün. Yorgunsanz, aldğnz haplarn, ilaçlarn veya alkolün etkisinde iseniz elektrikli el aletini kullanmayn. Aleti kullanrken bir anki dikkatsizlik önemli yaralanmalara neden olabilir. b) Daima kişisel koruyucu donanm ve bir koruyucu gözlük kullann. Elektrikli el aletinin türü ve kullanmna uygun olarak; toz maskesi, kaymayan iş ayakkablar, koruyucu kask veya koruyucu kulaklk gibi koruyucu donanm kullanm yaralanma tehlikesini azalttr. c) Aleti yanlşlkla çalştrmaktan kaçnn. Akm ikmal şebekesine ve/veya aküye bağlamadan, elinize alp taşmadan önce elektrikli el aletinin kapal olduğundan emin olun. Elektrikli el aletini parmağnz şalter üzerinde dururken taşrsanz ve alet açkken fişi prize sokarsanz kazalara neden olabilirsiniz. d) Elektrikli el aletini çalştrmadan önce ayar aletlerini veya anahtarlar aletten çkarn. Aletin dönen parçalar içinde bulunabilecek bir yardmc alet yaralanmalara neden olabilir. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 118 Friday, November 19, 2010 2:46 PM 118 | Türkçe e) Çalşrken bedeniniz anormal durumda olmasn. Çalşrken duruşunuz güvenli olsun ve dengenizi her zaman koruyun. Bu sayede aleti beklenmedik durumlarda daha iyi kontrol edebilirsiniz. f) Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve tak takmayn. Saçlarnz, giysileriniz ve eldivenlerinizi aletin hareketli parçalarndan uzak tutun. Bol giysiler, uzun saçlar veya taklar aletin hareketli parçalar tarafndan tutulabilir. g) Toz emme donanm veya toz tutma tertibat kullanrken, bunlarn bağl olduğundan ve doğru kullanldğndan emin olun. Toz emme donanmnn kullanm tozdan kaynalanabilecek tehlikeleri azaltr.

4) Elektrikli el aletlerinin özenle kullanm ve

bakm a) Aleti aşr ölçede zorlamayn. Yaptğnz işe uygun elektrikli el aletleri kullann. Uygun performansl elektrikli el aleti ile, belirlenen çalşma alannda daha iyi ve güvenli çalşrsnz. b) Şalteri bozuk olan elektrikli el aletini kullanmayn. Açlp kapanamayan bir elektrikli el aleti tehlikelidir ve onarlmaldr. c) Alette bir ayarlama işlemine başlamadan ve/veya aküyü çkarmadan önce, herhangi bir aksesuar değiştirirken veya aleti elinizden brakrken fişi prizden çekin. Bu önlem, elektrikli el aletinin yanlşlkla çalşmasn önler. d) Kullanm dş duran elektrikli el aletlerini çocuklarn ulaşamayacağ bir yerde saklayn. Aleti kullanmay bilmeyen veya bu kullanm klavuzunu okumayan kişilerin aletle çalşmasna izin vermeyin. Deneyimsiz kişiler tarafndan kullanldğnda elektrikli el aletleri tehlikelidir. e) Elektrikli el aletinizin bakmn özenle yapn. Elektrikli el aletinizin kusursuz olarak işlev görmesini engelleyebilecek bir durumun olup olmadğn, hareketli parçalarn kusursuz olarak işlev görüp görmediklerini ve skşp skşmadk- 1 619 929 764 | (19.11.10) larn, parçalarn hasarl olup olmadğn kontrol edin. Aleti kullanmaya başlamadan önce hasarl parçalar onartn. Birçok iş kazas elektrikli el aletlerinin kötü bakmndan kaynaklanr. f) Kesici uçlar daima keskin ve temiz tutun. Özenle bakm yaplmş keskin kenarl kesme uçlarnn malzeme içinde skşma tehlikesi daha azdr ve daha rahat kullanm olanağ sağlarlar. g) Elektrikli el aletini, aksesuar, uçlar ve benzerlerini, bu özel tip alet için öngörülen talimata göre kullann. Bu srada çalşma koşullarn ve yaptğnz işi dikkate aln. Elektrikli el aletlerinin kendileri için öngörülen alann dşnda kullanlmas tehlikeli durumlara neden olabilir.

a) Elektrikli el aletinizi sadece yetkili personele ve orijinal yedek parça kullanma koşulu ile onartn. Bu sayede aletin güvenliğini sürekli hale getirirsiniz. Krclar için güvenlik talimat f Koruyucu kulaklk kullann. Çalşrken çkan gürültü kalc işitme kayplarna neden olabilir. f Elektrikli el aleti ile birlikte teslim edilen ek tutamağ kullann. Aletin kontrolünün kayb yaralanmalara neden olabilir. f Çalşma esnasndan uç veya vidann görünmeyen akm kablolarna temas etme olaslğ bulunan işleri yaparken aleti izolasyonlu tutamaklarndan tutun. Gerilim ileten kablolarla temas, aletin metal parçalarn gerilime maruz brakabilir ve bu da elektrik çarpmasna neden olabilir. f Görünmeyen ikmal hatlarn tespit etmek üzere uygun tarama cihazlar kullann veya mahalli ikmal şirketlerinden yardm aln. Elektrik kablolaryla temas yanklara ve elektrik çarpmasna neden olabilir. Bir gaz borusuna hasar vermek patlamalar ortaya çkarabilir. Bir su borusuna girmek maddi hasara veya elektrik çarpmasna neden olabilir. Bosch Power Tools OBJ_BUCH-415-005.book Page 119 Friday, November 19, 2010 2:46 PM Türkçe | 119 f Çalşrken elektrikli el aletini iki elinizle skca tutun ve duruş pozisyonunuzun güvenli olmasna dikkat edin. Elektrikli el aleti iki elle daha güvenli kullanlr. f İş parçasn emniyete aln. Bir germe tertibat veya mengene ile sabitlenen iş parças elle tutmaya oranla daha güvenli tutulur. f Elinizden brakmadan önce elektrikli el aletinin tam olarak durmasn bekleyin. Alete taklan uç skşabilir ve elektrikli el aletinin kontrolünü kaybedebilirsiniz. 12 Derinlik mesnedi 13 Anahtarl mandren* 14 Ayarlanabilir emme ünitesi emme deliği* 15 Ayarlanabilir emme ünitesi kskaç vidas* 16 Ayarlanabilir emme ünitesi derinlik mesnedi* 17 Ayarlanabilir emme ünitesi teleskop borusu* 18 Ayarlanabilir emme ünitesi kelebek vidas* 19 Ayarlanabilir emme ünitesi klavuz borusu* 20 SDS-plus giriş kovanl çok amaçl adaptör* Fonksiyon tanm Bütün uyarlar ve talimat hükümlerini okuyun. Açklanan uyarlara ve talimat hükümlerine uyulmadğ takdirde elektrik çarpmalarna, yangnlara ve/veya ağr yaralanmalara neden olunabilir. Usulüne uygun kullanm Bu elektrikli el aleti; beton, tuğla ve taş malzemede darbeli delme ile hafif keskileme işleri için geliştirilmiştir. Bu alet ayn zamanda ahşap, metal, seramik ve plastik malzemede darbesiz delme işlerine de uygundur. Elektronik ayar sistemli ve sağ/sol dönüşlü elektrikli el aletleri vidalama işlerine de uygundur. Şekli gösterilen elemanlar Şekli gösterilen elemanlarn numaralar grafik sayfasndaki elektrikli el aleti resmindeki numaralarla ayndr. 1 SDS-plus uç kovan 2 Tozdan koruma kapağ 3 Kilitleme kovan 4 Tutamak (izolasyonlu tutamak yüzeyi) 5 Açma/kapama şalteri tespit tuşu 6 Açma/kapama şalteri 7 Dönme yönü değiştirme şalteri 8 Darbe-/dönme stobu şalteri 9 Derinlik mesnedi ayar düğmesi 10 Ek tutamak konumu ayar için kelebek vida 11 Ek tutamak (izolasyonlu tutamak yüzeyi) Bosch Power Tools *Şekli gösterilen veya tanmlanan aksesuar standart teslimat kapsamnda değildir. Aksesuarn tümünü aksesuar programmzda bulabilirsiniz. Gürültü/Titreşim bilgisi Gürültüye ait ölçme değerleri EN 60745’e göre tespit edilmektedir. Aletin A olarak değerlendirilen gürültü seviyesi tipik olarak şöyledir: Ses basnc seviyesi 88 dB(A); gürültü emisyonu seviyesi 99 dB(A). Tolerans K=3 dB. Koruyucu kulaklk kullann! Toplam titreşim değeri (üç yönün vektör toplam) EN 60745’e göre belirlenmektedir: Betonda darbeli delme: Titreşim emisyon değeri ah =17 m/s2, belirsizlik K=1,5 m/s2, Keskileme: Titreşim emisyon değeri ah =15 m/s2, belirsizlik K=1,5 m/s2, Metalde delme: Titreşim emisyon değeri ah <2,5 m/s2, belirsizlik K=1,5 m/s2, Vidalama: Titreşim emisyon değeri ah <2,5 m/s2, belirsizlik K=1,5 m/s2. Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre normlandrlmş bir ölçme yöntemi ile tespit edilmiştir ve elektrikli el aletlerinin karşlaştrlmasnda kullanlabilir. Bu değer geçici olarak titreşim seviyesinin tahmin edilmesine uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanm alanlarn temsil eder. Ancak elektrikli el aleti başka kullanm alanlarnda kullanlrken, farkl uçlarla kullanlrken veya yetersiz bakmla kullanlrken, titreşim seviyesi belirtilen değerden farkl olabilir. Bu da toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde artrabilir. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 120 Friday, November 19, 2010 2:46 PM 120 | Türkçe Titreşim yükünü tam olarak tahmin edebilmek için aletin kapal olduğu veya çalştğ halde kullanlmadğ süreler de dikkate alnmaldr. Bu, toplam çalşma süresi içindeki titreşim yükünü önemli ölçüde azaltabilir. Titreşimin kullancya bindirdiği yük için önceden ek güvenlik önlemleri aln. Örneğin: Elektrikli el aletinin ve uçlarn bakm, ellerin scak tutulmas, iş aşamalarnn organize edilmesi. Teknik veriler Krc-delici PBH 2000 RE PBH 2000 SRE Ürün kodu 3 603 C44 3.. 3 603 C44 3.. Devir says kontrolü

Teslimat kapsam – Anahtarl mandren Giriş gücü Çkş gücü Darbe says EPTA-Procedure 05/2009’a göre tek darbe kuvveti Devir says

2,2 2,2 / II / II Ağrlğ EPTA-Procedure 01/2003’e göre Koruma snf Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farkl gerilimlerde ve farkl ülkelere özgü tiplerde bu veriler değişebilir. Lütfen elektrikli el aletinizin tip etiketi üzerindeki ürün koduna dikkat edin. Tek tek aletlerin ticari kodlar değişik olabilir. Uygunluk beyan Tek sorumlu olarak “Teknik veriler” bölümünde tanmlanan ürünün aşağdaki norm veya normatif belgelere uygunluğunu beyan ederiz: 2004/108/AT, 2006/42/AT yönetmelik hükümleri uyarnca EN 60745. Teknik belgelerin bulunduğu merkez: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen 1 619 929 764 | (19.11.10) Dr. Egbert Schneider Senior Vice President Engineering Dr. Eckerhard Strötgen Head of Product Certification Robert Bosch GmbH, Power Tools Division D-70745 Leinfelden-Echterdingen Leinfelden, 19.11.2010 Bosch Power Tools OBJ_BUCH-415-005.book Page 121 Friday, November 19, 2010 2:46 PM Türkçe | 121 Montaj f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. Ek tutamak f Elektrikli el aletinizi her zaman ek tutamakla 11 kullann. Ek tutamağn çevrilmesi (Baknz: Şekil A) Güvenli ve yorulmadan çalşabilmek için ek tutamağn 11 konumunu istediğiniz gibi ayarlayabilirsiniz. – Eke tutamağn konumunu ayarlamak için 10 kelebek viday saat hareket yönünün tersine çevirin ve ek tutamağ 11 istediğiniz konuma getirinin. Daha sonra kelebek viday 10 saat hareket yönünde çevirerek skn. Delik derinliğinin ayarlanmas (Baknz: Şekil B) Derinlik mesnedi 12 ile istenen delik derinliği X ayarlanabilir. – Derinlik mesnedi konumu ayar düğmesine 9 basn ve derinlik mesnedini ek tutamak 11 içine yerleştirin. Derinlik mesnedindeki 12 yivler yukary göstermelidir. – SDS-plus ucu SDS-plus uç kovanna 1 sonuna kadar itin. SDS-plus uç hareket edecek olursa delme derinliği ayar yanlş olabilir. – Derinlik mesnedini, matkap ucunun sivri taraf ile derinlik mesnedinin ucu arasndaki mesafe istenen delik derinliğine eşit olacak biçimde X dşar doğru çekin. Mandrenin ve ucun değiştirilmesi Darbeli delme ve keskileme için SDS-plus mandrene taklabilecek SDS-plus uçlara ihtiyacnz vardr. Ahşap, metal, seramik ve plastik malzemede darbesiz delme ile vidalama işlerinde SDSplus’suz uçlar (örneğin silindir şaftl uçlar) kullanlr. Bu uçlar için hzl germeli mandrene veya anahtarl mandrene ihtiyacnz vardr. Anahtarl mandrenin değiştirilmesi SDS-plus’suz uçlarla çalşabilmek için (örneğin silindir şaftl uçlarla) uygun bir mandren kullanmalsnz (anahtarl mandren veya hzl germeli anahtarsz uç takma mandreni, aksesuar). Anahtarl mandrenin taklmas (Baknz: Şekil C) – Giriş şaftnn ucunu temizleyin ve hafifçe yağlayn. – Amahtarl mandreni kendiliğinden kilitleme yapncaya kadar giriş şaftn döndürerek uç kovanna yerleştirin. – Anahtarl mandrenden çekerek kilitlemenin tam olarak olup olmadğn kontrol edin. Anahtarl mandrenin sökülmesi – Kilitleme kovann 3 arkaya doğru itin ve anahtarl mandreni 13 çkarn. Uç değiştirme Tozdan koruma kapağ 2 çalşma srasnda matkap tozunun uç kovanna girmesini büyük oranda önler. Alete ucu takarken 2 tozdan koruma kapağnn hasar görmemesine dikkat edin. f Hasar gören tozdan koruma kapağn hemen değiştirin. Bu işlemin bir müşteri servisi tarafndan yaplmas önemle tavsiye olunur. SDS-plus ucun taklmas (Baknz: Şekil D) SDS-plus mandrenle uçlar yardmc bir anahtar kullanmadan rahatça değişterebilirsiniz. – Ucun alete giren tarafn temizleyin ve hafifçe yağlayn. – Ucu, otomatik olarak kilitleme yapncaya kadar döndürerek uç kovanna takn. – Ucu çekerek kilitlemenin tam olarak olup olmadğn kontrol edin. SDS-plus uç sistem gereği hafif boşluklu ve serbest hareket eder. Bu nedenle alet boşta çalşrken uç tam konsantrik olarak dönmez. Ancak bunun matkap deliğinin hassaslğna bir etkisi olmaz, çünkü matkap ucu delme esnasndan kendilğinden merkezleme yapar. SDS-plus ucun çkarlmas (Baknz: Şekil E) – Kilitleme kovann 3 arkaya itin ve ucu çkarn. Bosch Power Tools 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 122 Friday, November 19, 2010 2:46 PM 122 | Türkçe SDS-plus’suz ucun taklmas (Baknz: Şekil F) Açklama: SDS-plus’suz uçlar darbeli delme ve keskileme işlerinde kullanmayn! SDS-plus’suz uçlar ve mandreniniz darbeli delme ve keskileme işlerinde hasar görür. – Anahtarl mandreni 13 takn (Baknz: “Anahtarl mandrenin değiştirilmesi”, sayfa 121). – Uç yerleştirilebilecek ölçüde anahtarl mandreni 13 çevirmek suretiyle açn. Ucu yerine yerleştirin. – Mandren anahtarn anahtarl mandrenin 13 deliklerine yerleştirerek mandreni düzenli biçimde skn. – Darbe/dönme stobu şalterini 8 “delme” pozisyonuna çevirin. SDS-plus’suz ucun çkarlmas (Baknz: Şekil G) – Anahtarl mandrenin 13 kovann mandren anahtar ile uç çkarlabilecek ölçüde saat hareket yönünün tersine çevirin. Ayarlanabilir emme ünitesi ile toz emme (aksesuar) f Kurşun içeren boyalar, baz ahşap türleri, mineraller ve metaller gibi maddeler işlenirken ortaya çkan toz sağlğa zararl olabilir. Bu tozlara temas etmek veya bu tozlar solumak allerjik reaksiyonlara ve/veya kullancnn veya onun yaknndaki kişilerin nefes alma yollarndaki hastalklara neden olabilir. Kayn veya meşe gibi baz ağaç tozlar kanserojen etkiye sahiptir, özellikle de ahşap işleme sanayiinde kullanlan katk maddeleri (kromat, ahşap koruyucu maddeler) ile birlikte. Asbest içeren malzemeler sadece uzmanlar tarafndan işlenmelidir. – Mümkün olduğu kadar işlediğiniz malzemeye uygun bir toz emme tertibat kullann. – Çalşma yerinizi iyi bir biçimde havalandrn. – P2 filtre snf filtre takl soluk alma maskesi kullanmanz tavsiye ederiz. İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik hükümlerine uyun. 1 619 929 764 | (19.11.10) f Çalştğnz yerde tozun birikmesini önleyin. Tozlar kolayca alevlenebilir. Ayarlanabilir emme ünitesinin taklmas (Baknz: Şekil H) Toz emme için bir ayarlanabilir emme ünitesi (aksesuar) gereklidir. Delme işlemi srasnda ayarlanabilir emme ünitesi yaylanr ve bu yolla emme ünitesinin baş daima tabanda tutulur. – Derinlik mesnedi düğmesine 9 basn ve derinlik mesnedini 12 aln. Düğmeye 9 yeniden basn ve ayalanabilir emme ünitesini ön taraftan ek tutamağa 11 takn. – Bir emme hortumunu (çap 19 mm, aksesuar) ayarlanabilir emme ünitesinin emme deliğine 14 bağlayn. Elektrik süpürgesi işlenen malzemeye uygun olmaldr. Özellikle sağlğa zararl, kanserojen veya kuru tozlar emdirirken özel elektrik süpürgesi (sanayi tipi elektrik süpürgesi) kullann. Ayarlanabilir emme ünitesinde delik derinliğinin ayarlanmas (Baknz: Şekil I) İstediğiniz X delme derinliğini ayarlanabilir emme ünitesi takl iken de belirleyebilirsiniz. – SDS-plus ucu SDS-plus uç kovanna 1 sonuna kadar itin. SDS-plus uç hareket edecek olursa delme derinliği ayar yanlş olabilir. – Ayarlanabilir emme ünitesinin kelebek vidasn 18 gevşetin. – Elektrikli el aletini çalştrmadan delinecek noktaya skc yerleştirin. Bu srada SDS-plus uç yüzeye düz ve tam olarak oturmaldr. – Ayarlanabilir emme ünitesinin klavuz borusunu 19 ayalanabilir emme ünitesi delinecek yüzeye dayanacak biçimde itin. Klavuz boruyu 19 teleskop borunun 17 üstüne gereğinden fazla itmeyin ve teleskop boru 17 üzerindeki skalann büyük bir bölümü görünebilsin. – Kelebek viday 18 tekrar skn. Ayarlanabilir emme ünitesindeki derinlik mesnedenin kskaç vidasn 15 gevşetin. – Derinlik mesnedini 16 teleskop boruya 17 o ölçüde itin ki, şekilde gösterilen mesafe X istediğiniz delme derinliğine eşit olsun. – Kskaç viday 15 bu pozisyonda skn. Bosch Power Tools OBJ_BUCH-415-005.book Page 123 Friday, November 19, 2010 2:46 PM Türkçe | 123 İşletim Açma/kapama f Şebeke gerilimine dikkat edin! Akm kaynağnn gerilimi elektrikli el aletinin tip etiketi üzerindeki verilere uygun olmaldr. 230 V ile işaretlenmiş elektrikli el aletleri 220 V ile de çalştrlabilir. – Elektrikli el aletini çalştrmak için açma/kapama şalterine 6 basn. – Açma/kapama şalterini sabitlemek için şalteri basl tutun ve tespit tuşuna 5 basn. – Elektrikli el aletini kapatmak için açma/kapama şalterini 6 brakn. Açma/kapama şalteri 6 kilitli durumda iken şaltere önce basn sonra brakn. İşletim türünün ayarlanmas Devir saysnn ve darbe saysnn ayarlanmas Darbe/dönme stobu şalteri 8 ile elektrikli el aletinin işletim türünü seçin. Açma/kapama şalteri üzerine uyguladğnz bastrma kuvvetini 6 azaltp çoğaltarak alet çalşr durumda iken de devir saysn ve darbe saysn ayarlayabilirsiniz. Çalştrma Açklama: İşletim türünü sadece alet dururken değiştirin! Aksi takdirde elektrikli el aleti hasar görebilir. – Darbe/dönme stobu şalterini 8 kilitlenme sesi duyuluncaya kadar istediğiniz pozisyona çevirin. Açma/kapama şalteri 6 üzerine uygulanan düşük bastrma kuvveti düşük bir devir/darbe says sağlar. Uygulanan bastrma kuvveti artrldkça devir/darbe says yükselir. Torklu kavrama Beton veya taşta darbeli delme pozisyonu Ahşap, metal, seramik ve plastikte darbesiz delme ile vidalama pozisyonu Keskileme pozisyonunu ayarlamak için Vario-Lock pozisyonu Bu pozisyonda darbe/dönme stobu şalteri 8 kilitleme yapmaz. f Uç malzmeme içinde skşrsa veya taklrsa matkap miline giden tahrik kesilir. Bu gibi durumlarda ortaya çkan kuvvetler nedeniyle, elektrikli el aletini daima iki elinizle skca tutun ve duruş pozisyonununuzun güvenli olmasn sağlayn. f Elektrikli el aletini kapatn ve elektrikli el aleti bloke olursa ucu gevşetin. Uç blokeli durumda iken elektrikli el aletini tekrar çalştrmak yüksek reaksiyon momentlerine neden olur. Çalşrken dikkat edilecek hususlar Keskileme pozisyonu Dönme yönünün ayarlanmas (Baknz: Şekil J) Dönme yönü değiştirme şalteri 7 ile elektrikli el aletinin dönme yönünü değiştirebilirsiniz. Ancak açma/kapama şalteri 6 basl iken bu mümkün değildir. Sağa dönüş: Dönme yönü değiştirme şalterini 7 sonuna kadar sağa bastrn. Sola dönüş: Dönme yönü değiştirme şalterini 7 sonuna kadar sola bastrn. Darbeli delme, delme ve keskileme için dönme yönünü daima sağa dönüşe ayarlayn. Bosch Power Tools Keskinin poziyonun değiştirilmesi (Vario-Lock) Keskiyi 36 çeşitli çalşma konumlarna getirerek kilitleyebilirsiniz. Bu sayede yaptğnnz işe göre optimum pozisyonu sağlayabilirsiniz. – Keskiyi uç kovanna takn. – Darbe/dönme stobu şalterini 8 “Vario-Lock” pozisyonuna çevirin (Baknz: “İşletim türünün ayarlanmas”, sayfa 123). – Uç kovann istediğiniz kesme pozisyonuna çevirin. – Darbe/dönme stobu şalterini 8 “keskileme” pozisyonuna çevirin. Uç kovan kilitlenir. – Keskileme yapmak için dönme yönünü sağa ayarlayn. 1 619 929 764 | (19.11.10) OBJ_BUCH-415-005.book Page 124 Friday, November 19, 2010 2:46 PM 124 | Türkçe Vidalama bits’lerinin taklmas (Baknz: Şekil K) f Elektrikli el aletini sadece kapal durumda somun ve vidalarn üzerine yerleştirin. Dönmekte olan uçlar kayabilir. Vidalama bits’lerini kullanabilmek için SDS-plus giriş şaftl çok amaçl bir adaptöre 20 (aksesuar) ihtiyacnz vardr. – Giriş şaftnn ucunu temizleyin ve hafifçe yağlayn. – Çok amaçl adaptörü otomatik olarak kilitleninceye kadar çevirerek uç kovanna takn. – Çok amaçl adaptörü çekerek kilitlemeyi kontrol edin. – Bir vidalama bits’ini çok amaçl adaptöre takn. Sadece vida başna uygun vidalama bits’i kullann. – Çok amaçl adaptörü çkarmak için kilitleme kovann 3 arkaya itin ve çok amaçl adaptörü 20 uç kovanndan çkarn. Bakm ve servis Bakm ve temizlik f Elektrikli el aletinin kendinde bir çalşma yapmadan önce her defasnda fişi prizden çekin. f İyi ve güvenli çalşabilmek için elektrikli el aletini ve havalandrma deliklerini daima temiz tutun. f Hasar gören tozdan koruma kapağn hemen değiştirin. Bu işlemin bir müşteri servisi tarafndan yaplmas önemle tavsiye olunur. – Her kullanmdan sonra SDS-plus uç kovann 1 temizleyin. Müşteri servisi ve müşteri danşmanlğ Müşteri servisleri ürününüzün onarm ve bakm ile yedek parçalarna ait sorularnz yantlandrr. Demonte görünüşler ve yedek parçalara ait bilgileri şu adreste de bulabilirsiniz: www.bosch-pt.com Bosch müşteri servisi timi satn alacağnz ürünün özellikleri, bu ürünün kullanm ve ayar işlemleri hakkndaki sorularnz ile yedek parçalarna ait sorularnz memnuniyetle yantlandrr. Türkçe Bosch San. ve Tic. A.S. Ahi Evran Cad. No:1 Kat:22 Polaris Plaza 80670 Maslak/Istanbul Müşteri Danşman: +90 (0212) 335 06 66 Müşteri Servis Hatt: +90 (0212) 335 07 52 Tasfiye Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu bir yöntemle tasfiye edilmek üzere tekrar kazanm merkezine gönderilmelidir. Elektrikli el aletlerini evsel çöplerin içine atmayn! Sadece AB üyesi ülkeler için: Elektrikli el aletleri ve eski elektronik aletlere ilişkin 2002/96/AT sayl Avrupa Birliği yönetmeliği ve bunlarn tek tek ülkelerin hukuklarna uyarlanmas uyarnca, kullanm ömrünü tamamlamş elektrikli el aletleri ayr ayr toplanmak ve çevre dostu bir yöntemle tasfiye edilmek üzere yeniden kazanm merkezlerine gönderilmek zorundadr. Değişiklik haklarmz sakldr. Dikkatli biçimde yürütülen üretim ve test yöntemlerine rağmen elektrikli el aleti arza yapacak olursa, onarm Bosch elektrikli aletleri için yetkili bir serviste yaplmaldr. Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletinizin tip etiketindeki 10 haneli ürün kodunu belirtiniz. 1 619 929 764 | (19.11.10) Bosch Power Tools OBJ_BUCH-415-005.book Page 125 Friday, November 19, 2010 2:46 PM | 125
