| Nominaal opgenomen vermogen | 701 W |
| Nuttig vermogen | 360 W |
| Snelheid 1e versnelling (onbelast) | 0-800 tr/min |
| Snelheid 2e versnelling (onbelast) | 0-2 600 tr/min |
| Slagfrequentie | 44 200 slagen/min |
| Nominaal koppel 1e / 2e versnelling | 4,4 / 1,3 Nm |
| Maximaal koppel 1e / 2e versnelling | 25 / 9 Nm |
| Boorcapaciteit metselwerk (1e/2e) | 22 / 16 mm |
| Boorcapaciteit beton (1e/2e) | 20 / 13 mm |
| Boorcapaciteit staal (1e/2e) | 13 / 8 mm |
| Boorcapaciteit hout (1e/2e) | 40 / 25 mm |
| Maximale schroefdiameter | 8 mm |
| Spankapaciteit boorhouder | 1,5-13 mm |
| Spanhalsdiameter | 43 mm |
| Gewicht (EPTA 01/2003) | 2,4 kg |
| Beschermingsklasse | II (dubbele isolatie) |
| Geluidsdrukniveau | 97 dB(A) |
| Geluidsvermogensniveau | 108 dB(A) |
| Trillingen metaal boren | 3,7 m/s² |
| Trillingen beton boren (slag) | 21 m/s² |
Veelgestelde vragen - PSB 700-2 RE BOSCH
Gebruikersvragen over PSB 700-2 RE BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Boor in PDF-formaat gratis! Vind uw handleiding PSB 700-2 RE - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. PSB 700-2 RE van het merk BOSCH.
GEBRUIKSAANWIJZING PSB 700-2 RE BOSCH

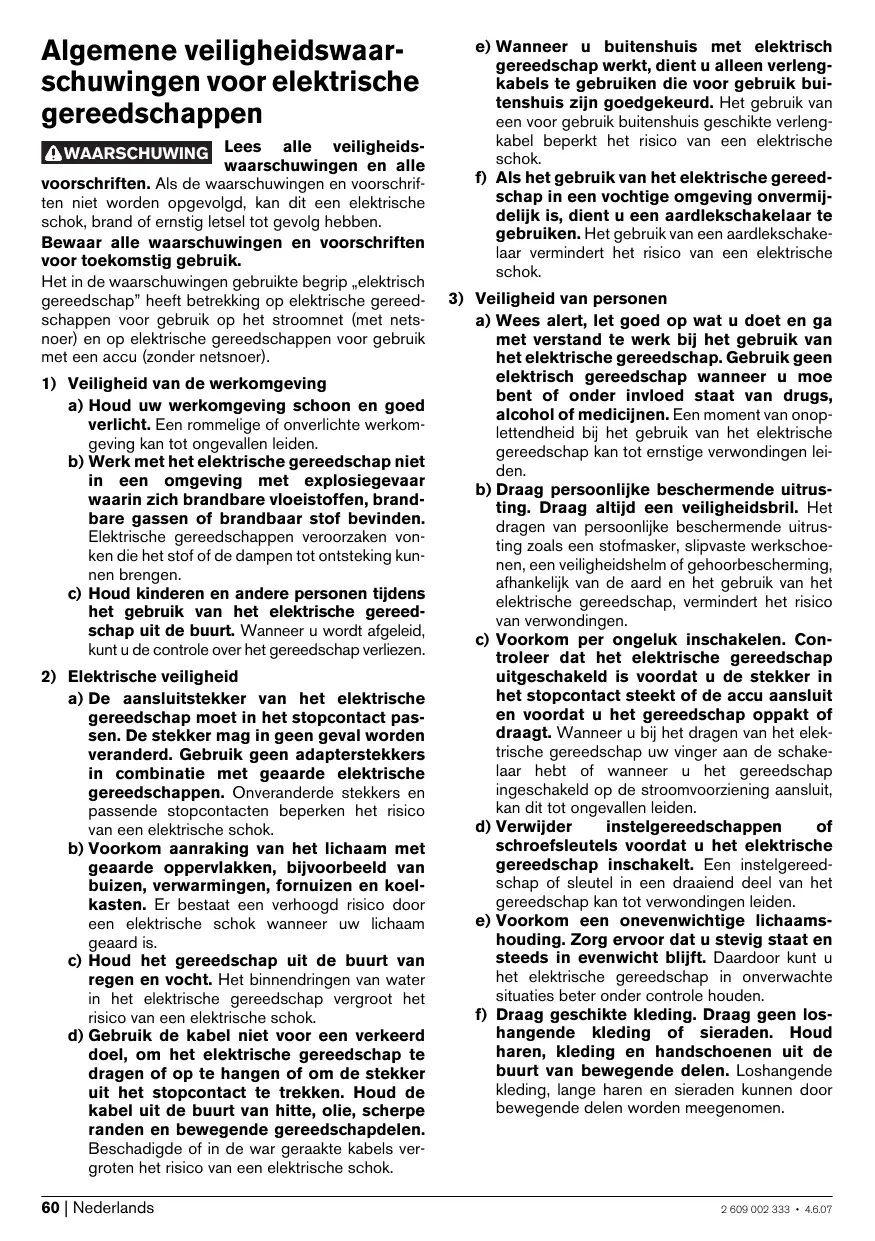

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle
voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Het in de waarschuwingen gebrukke begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).
1) Veiligheid van de werkomgeving
a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap nicht in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappenveroorzaken vonden die het stof of de dampen tot ontsteking kunnen brengen.
c) Houd kinderen en andere personenijdens het gebruik van het elektrische gereedschap uit de buurt. Wanner u wordt afgeleid, kurz u de controle over het gereedschap verliezen.
a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlang-kabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlang-kabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische gereed-schap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.
3) Veiligkeit van Personen
a) Wees alert, let goed op wat u doet en gamet verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wonneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen lei-den.
b) Draag persoonlijke beschermende uitrusting. Draag altiijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werksoenen, een veiligheidshelm of gehoorbescherming, affankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen.
c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneru bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneru u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden.
e) Voorkom een onevenwichtige lichaamshouding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kutn u het elektrische gereedschap in onverwachte situatuies beter onder controle houlden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kutnen door bewegende delen worden meegenomen.
g) Wanneer stofafzuiigings- of stofopvangvoortzieningen kuren worden gemonteerd, dient u zich ervan te verzekeren dat deze zich aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiigbing beperkt het gevaar door stof.
4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen
a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.
b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door personen die er net mee vertrouwd zijn en deze aanwijzingen Niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren Personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller en bewegende delen van het gereedschap correct functioneren en nicht vastklemmen en of onderden zoanig gebroken of beschadigd zijn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevalten hebben hun orzaak in slecht onderhoven elektrische gereedschappen.
f) Houd snijdende inzeitgereedschappenscherp en schoon. Zorgvuldig onderhoden snijdende inzeitgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situ-ties leiden.
5) Service
a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee wordt gewaarborgd dat de veilighheid van het gereedschap in stand blijft.
Gereedschapspecifiekeveiligheidsvoorschriften
Draag een gehoorbeschemming bij het gebruik van een klopboormachine. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.
Gebruik de bij het elektrische gereedschap meegeleverde extra handgrepen. Het verlies van de controle over het elektrische gereedschap kan tot verwondingen leiden.
Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische leidingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleidingveroorzaakt materielle schade.
Schakel het elektrische gereedschap onmiddelijk uij als het inzetgereedschap blokkeert. Houd rekening met groote reactiemomenten die een terugslag voorzaken. Het inzetgereedschap blokkeert als:
- het elektrische gereedschap worden overbelast of
- het in het te bewerken werkstuk kanfelt.
Houd het elektrische gereedschap alleen vast aan de geisoleerde greepvlakken als u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of de eigencnetkabel kan raken. Contact met een onder spanning staande leiding zet ook de metalen delen van het elektrische gereedschap onder spanning en leidt tot een elektrische schok.
Houd het elektrische gereedschapijdens de werkzaamheden stevig met beiden handen vast en zorg ervoor dat u stevig staat. Het elektrische gereedschap worden met twee handen veiliger geleid.
Zet het werkstuk vast. Een met spanvoorzieningen of een bankschoef vastgehonden werkstuk wordt better vastgehonden dan u met uw hand kutndeon.
Bewerk geen asbesthoudend materiaal. Asbest geldt als kankerverwekkend.
Tref veiligheidsmaatregelen wanner er bij werkzaamheden stoffen kuren ontstaan die schadelijk voor de gezondheid, brandbaar of explosief zich. Bijvoorbeeld: sommige soorten stof gelden als kankerverwekkend. Draag een stofmasker en gebruik een afzuiigging voor stof en spanen, als deze kan worden aangesloten.
Houd uw werkplek schoon. Materiaalmengsels bijNZonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.
Wacht tot het elektrische gereedschap tot stilstand is gekommen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.
Gebruik het elektrische gereedschap Niet met een beschadigde kabel. Raak de beschadigde kabel Niet aan en trek de stekker uit het stopcontact als de kabelijdens de werkzaamheden worden beschadigd. Beschadigde kabels vergroten het risico van een elektrische schok.
Functiebeschrijving
Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Gebruik volgens bestemming
Het gereedschap is bestemd om te klopboren in baksteen, beton en steen en om te boren in hout, metaal, keramiek en kunststof. Gereedschappen met elektronische regeling en rechts-/linksdraaien zijn ook geschikt voor het in- en uitdraaien van schroeven en het snijden van schroefdraad.
Afegebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.
1 Snelspanboorhouser
2 Schakelaar „Boren/klopboren"
3 Draairichtingindicatie rechtsdraaien (PSB 1000-2 RCE/PSB 1000-2 RCA)
4 Draairichtingindicatie linksdraaien (PSB 1000-2 RCE/PSB 1000-2 RCA)
5 Standby-indicatie (PSB 1000-2 RCE/PSB 1000-2 RCA)
6 Indicatie voor beveiligigering gegen overbelasting (PSB 1000-2 RCE/PSB 1000-2 RCA)
7 Stelwiel „Speed Control" (PSB 1000-2 RCE/PSB 1000-2 RCA)
8 Blokkeerknop voor aan/uit-schakelaar
9 Aan/uit-schakelaar
10 Draairichtingschakelaar
11 Toerentalschakelaar
12 Extra handgreep met opname voor afzuigvoorziening
13 Stelring voor diepteaanslag
14 Telescoopgeleiding
15 Ontgrendelingsknuppen voor stofreservoir
16 Stofreservoir*
17 Stofbeschermring
18 Adapter voor aansluiting aan klopboormachine
19 Vleugelbout voor verstelling van de extra hand-greep
20 Sluting voor stofreservoir*
21 Filterelement (microfiltersystem)
22 Knop voor instelling van de diepteaanslag
23 Extra handgreep
24 Diepteaanslag
25 Voorste huls
26 Achterste huls
27 Bit
28 Universeelbithouder*
29 Inbussleutel**
30 Stelwiel vooraf instelbaar toerental (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
31 Draairichtingindicatie rechtsdraaien (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
32 Draairichtingindicatie linksdraaien (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)
- Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd.
**In de handel verkrijgbaar (niet meegeleverd)
Informatie over geluid en trillingen
Meetwaarden bepaald volgens EN 60745.
Het A-gewogen geluidsniveau van het gereedschap bedraagt kenmerkend: geluidsdrukiveau 97 dB(A); geluidsvermogenniveau 108 dB(A). Onzekerheid K = 3 dB.
Draag een gehoorbescherming.
Totale trillingswaarden (vectorsom van drie richtingen) bepaald volgens EN 60745:
boren in metaal: trillingsemissiewaarde a_h = 3,7m / s^2 onzekerheid K = 1,5m / s^2 ,
klopboren in beton: trillingsemissiewaarde a_h = 21 m/s^2 , onzekerheid K = 2,3 m/s^2
indraien en losdraiaien van schroeven: trillingsmissiewaarde a_h < 2,5m / s^2 , onzekerheid K = 1,5m / s^2
WAARSCHUWING
Het in deze gebruiksaanwij- zing vermelde trillingsniveau
is gemeten met een volgens EN 60745 genormeerde meetmethode en kan worden gebruikt voor het vergelijkken van gereedschappen.
Het trillingsniveau verandert afhankelijk van het gebruik van het elektrische gereedschap en kan in sommige gezallen boven de in deze gebruksaanwijzing aangegeven waarde liggen. De trillingsbelasting kan anderschat worden als het elektrische gereedschap regelmatig op dergelijkijke wijze worden gebruikt.
Opmerking: Voor een nauwkeurige schatting van de trillingsbelastingijdens een bepaalde arbeidsperiode moet ook rekening worden gehonden met de tijd waar het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeidsperiode duidelijk verminderen.
Conformiteitsverklaring
Wij verklaren als alleen verantwoordelijkde kat het onder "Technische gevevens" beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 89/336/EEG, 98/37/EG (tot 28-12-2009) en 2006/42/EG (vanaf 29-12-2009).
*Elektronische uitschakeling
Gegevens gelden voor nominale spanningen [U] 230/240 V. Bij lagere spanningen en bij per land verschillende uitvoeringen können deze gegevens afwijken.
Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

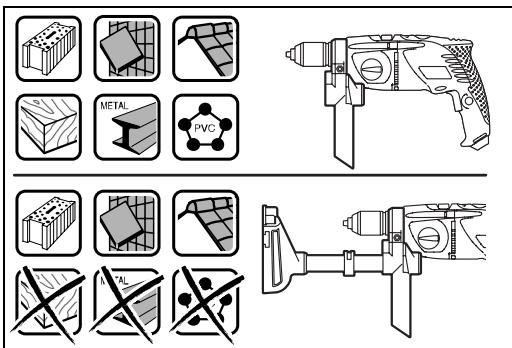

Afzuiging van stof en spanen
- Gebruik de afzuigvoorziening alleen bij de bewerking van beton, steen en baksteen. Hout- en kunststofspanen können gemakkelijk tot verstoppingen leiden.
Let op, brandgevaar! Bewerk met een gemonteerde afzuigvoorzieing geen metaal. Hete metaalspanen können delen van de afzuigvoorzie- ning ontsteken.
Neem de volgende aanwijzingen in alot voor een optimaal afzuiqresultaat:
- Let erop dat de afzuigvoorziening goed aansluit op het werkstuk of de muur. Daarmee worden tegelijker-tijd haaks boren vergemakkelijkt.
Werk bij het gebruik van de afzuigvoorziening algijd met maximaal toerental. - Na het bereiken van de gewenste boordiepte trekt u eerst de boor u het boorgat en schakelt u verrolgens de klopboormachine UIT.
- Controller regelmatig de toestand van het filtrelement 21. Als het filtrelement beschadigd is, dient u het onmiddelijk te verrangen.
In het bijzonder bij werkzaamheden met große boordiameters kan de stofbeschemrming 17 slijten. Vervang deze bij beschadiging.
Afzuigvoorziening aanbrengen (zie afbeelding A)
Draai de adapter 18 afhankelijk van de gewenste werkwijze tot aan de aanslag maar rechts (gebruik met de rechtserhand) of links (gebruik met de linkerhand) en duw de telescoogeleiding 14 in de bijbehorende opname van de extra handgreep 12.
Draai de vleugelschroef 19 los en plaats de extra hand-greep 12 met de gemonteerde afzuigvoorziening zoda-nig op de ashals van de gemonteerde afzuigvoorziening dat de adapter 18 in de bijbehorende opening onder de snelspanboorhouser gript. Draai de vleugelschroef 19 vast.
Afzugvoorziening reinigen (zie afbeelding B)
Duw de sluiting 20 omhoog en maak het stofreservoir 16 leeg voordat u de afziguoorziening neerlegt.
Het stofreservoir 16 is voldoende voor ca. 40 boorgaten met een boordiamter van 6mm
Als de afzuiig zwakker wordt of het stofreservoir 16
ongeveer half gemuld is, moet het stofreservoir 16 leeg
worden gemaakt. Druk waaroor op de ontgrendelingsknappen 15 en verwijder het stofreservoir 16.
Trek het filtrelement 21 van het stofreservoir 16 maar onderen los. Maak het stofreservoir 16 leeg en reinig het. Reinig het filtrelement 21 door het uit te kloppen.
Controleer het filtrelement 21 op beschadigingen en verwang het indien nodig.
Zet het filtrelement 21 in het stofreservoir 16 en zet het stofreservoir 16 eerst onder in de afzuiigvoorziening en kantel hetervoGENs tot het vergrendeld worden.
Afuzigvoorziening verwijderen
Draai de vleugelschroef 19 los en trek de extra hand-greep 12 met de gemonteerde afzuigvoorziening van de ashals van de klopboormachine.
Draai de adapter 18 tot aan de aanslag en trek de telescoopgeleiding 14 UIT de extra handgreep 12.
Extra handgreep (uitvoeringen met stofafzuiiging)
Gebruik het elektrische gereedschap alleen met de extra handgreep 12.
U kunt de extra handgreep 12 met of zonder gemonteerde afzuiqvoorziening gebruiken. De extra handgreep 12 kan in twee verschillende standen worden bevestigd. Zie hiervoor het hoofdstuk „Afzuiqvoorziening aanbrengen".
Boordiepte instellen (zie afbeelding C)
Met een gemonteerde afzuigvoorziening kan de boordiepte _X worden ingesteld.
Plaats een boor in de boorhouser en span.Deze in zoals beschreiben in het hoofdstuk,Inzetgereedschap wisselen".Draai de stelring voor de diepteaanslag 13 omlaag tot deze op de telescoogpeleiding 14 verschuiiftbaar is. Plaats het elektrische gereedschap, zonder het in te schakelen, stevig op de rand van het te boren oppervlak, tot de boor met bezelfde afstand als de gewenste boordiepte, X^ uit de afzuigvoorziening steekt.Duw de steling voor de diepteaanslag 13 gegen de extra handgreep 12 en draai de steling verwolgens omhoog om de vastgestelde afstand vast te houden.
Extra handgreep (uitvoeringen zonder stofafzuiiging) (zie afbeeldingen D-E)
Gebruik het elektrische gereedschap alleen met de extra handgreep 23.
U kunt de extra handgreep 23 waar wens draaien voor een veilige houdingijdens de werkzaamheden zonder vermoeidheid.
PSB 700-2 RE (zie afbeelding D)
Draai de vleugelschroef voor de verstelling van de extra handgreep 19 gegen de wijzers van de klok en draai de extra handgreep 23 in de gewenste stand. Draai verwolgens de vleugelschroef 19 met de wijzers van de klok waar vast.
PSB 780-2 RE/PSB 1000-2 RCE (zie afbeelding E)
Draai het onderste greepstuk van de extra handgreep 23 gegen de wijzers van de klok in en zet de extra handgreep 23 in de gewenste stand. Vervolgens draait u het onderste greepstuk van de extra handgreep 23 met de wijzers van de klok mee waar vast.
Boordiepte instellen (zie afbeeldingen D-E)
Met de diepteaanslag 24 kan de gewenste boordiepte X worden vastgelegd.
Druk op de knop voor de instelling van de diepteaanslag 22 en zet de diepteaanslag in de extra hangreep 23.
De ribbels op de diepteaanslag 24要去en maar boven wijzen.
Trek de diepteaanslag zo ver maar buiten dat de afstand tussen de punt van de boor en de punt van de diepteaanslag overeenkomt met de gewenste boordiepte X.
Inzetgereedschap wisselen
Trek altijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Snelspanboorhouser (PSB 1000-2 RCE/PSB 1000-2 RCA/ PSB 800-2 RA/PSB 780-2 RE) (zie afbeelding F)
Als de aan/uit-schakelaar 9 Niet is ingedrukt, wordt de uitgaande as geblokkeerd. Hierdoor kan het inzetgereedschap in de boorhouser nsl, gemakkelijk en eenvoudig worden verrangen.
Open de snelspanboorhouser 1 door deutsche in draairichting 1 te draaien tot het gereedschap kan worden ingezet. Zet het gereedschap in.
Draai de huls van de snelspanboorhouser 1 in draai-richting ② met uw hand stevig vast tot er geen klikgeluid meer hoorbaar is.De boorhouser wordt daardoor automatisch vergrendeld.
De vergrendeling worden waar opgeheven als u voor het verwijderen van het toebehoren de huls in de tegengestelde richting draait.
Snelspanboorhouser (PSB 700-2 RE) (zie afbeelding G)
Houd de achechterste huls 26 van de snelspanboorhouser 1 vast en draai de voorste huls 25 in draairichting ① tot het inzetgereedschap kan worden aangebracht. Zet het gereedschap in.
Houd de achechterste huls 26 van de snelspanboorhouser 1 vast en draai de voorste huls 25 in draairichting met uw hand stevig zicht tot er geen klikgeluid hoortaar is. De boorhouser wordt daardoor automatisch vergrendeld.
De vergrendeling worden waar opgeheven als u voor het verwijderen van het inzetgereedschap de voorste huls 25 in de tegengestelde richting draait.
Schroeftoebehoren (zie afbeeldingen H-I)
Bij het gebruik van bits 27 dient u alsijd een universeel-bithouder 28 te gebruiken. Gebruik alleen bits die bij de schroefkop passen.
Als u wilt schroeven, zet u de omschakelknop „Boren/klopboren" 2 altijd op het symbol „Boren".
Boorhouser wisselen
Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Boorhouser demonteren (zie afbeelding J)
Demonteer de extra handgreep en breng de toerentalschakelaar 11 in de middelste stand:tussen stand 1 en stand 2.
Steek een stalen pen 4 mm met een lenghte van ca. 50 mm in het boorgat op de ashals om de uitgaande as te vergrendelen.
Span een inbussleutel 29 met de korte schacht maar voren in de snelspanboorhouser 1.
Leg het elektrische gereedschap op een stabiele ondergrond, bijvoorbeeld een werkbank. Houd het elektrische gereedschap vast en draai de snelspanboorhouser 1 los door de inbussleutel 29 in draairichting te draaien. Een vastzittende snelspanboorhouser wordt losgemaakt door een lichte slag op de Lange schacht van de inbussleutel 29. Verwijder de inbussleuteluit de snelspanboorhouser en schroef de snelspanboorhouser volledig los.
Boorhouder monteren (zie afbeelding K)
De montage van de snelspanboorhouser vindt plaats in omgeekerde volgorde.
Verwijder na de montage van de boorhouser de stalen pen waar uit het boorgat.
! De boorhouser moet worden vastgedraaid met een aandraaimoment van ca. 50-55 Nm.
Gebruik
Ingebruikneming
Let op de netspanning! De spanning van de stroombron moet overeenkomen met de gegevens op het typeplaatje van het elektrische gereedschap. Met 230 V aangeduide elektrische gereedschappen können ook met 220 V worden gezruikt.
Stand-by-indicatie (PSB 1000-2 RCE/ PSB 1000-2 RCA)
Als de netstekker in het stopcontact is gestoken en er netspanning aanwezig is, brandt de standby-indicatie 5. Als het elektrische gereedschap Niet kan worden ingeschakeld terwijl de standby-indicatie brandt, moet het gereedschap bij een erkende klantenservice voor Bosch elektrische gereedschappen worden afgeveen.
Draairichting instellen (zie afbeelding L)
Met de draairichtingomschakelaar 10 kunt u de draai-richting van het elektrische gereedschap veranderen. Als de aan/uit-schakelaar 9 is ingedrukt, is dit darüber nicht möglichk.
Rechtsdraaien: Als u wilt boren of schroeven wilt indraaien, drukt u de draairichtingschakelaar 10 maar rechts tot aan de aanslag door.
PSB 1000-2 RCE/PSB 1000-2 RCA: De draairichingindicatie rechtsdraaien 3 brandt.
PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: De draairichtingindicatie rechtsdraaien 31 geeft de gekozen draairichting aan.
Linksdraaien: Als u schroeven of moeren wilt los- of uitdraaien, drukt u de draairichtingomschakelaar 10 maar links tot aan de aanslag door.
PSB 1000-2 RCE/PSB 1000-2 RCA: De draairichingindicatie linksdraaien 4 brandt.
PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA: De draairichtingindicatie linksdraaien 32 geeft de gekozen draairichting aan.
Functie instellen
Boren en schroeven
Zet de omschakelknop 2 op het symbol "Boren".
Klopboren
Zet de schakelaar 2 op het symbol „Klopbo-ren".
De schakelaar 2 klikt merkbaar vast en kan ook verwijl de motor loopt worden bediend.
In- en uitschakelen
Als u het elektrische gereedschap wilt inschakelen drukt u op de aan/uit-schakelaar 9 en houdt u deze ingedrukt.
Als u de ingedrukte aan/uit-schakelaar 9 wilt vastzetten, druk u op de vastzetknop 8.
Als u het elektrische gereedschap wilt uitschakelen laat u de aan/uit-schakelaar 9 los, of als.Deze met de blokkearknop 8 vergrendeld is, drukt u de aan/uit-schakelaar 9 kort in en laat u deze verrolgens los.
Bedien de toerentalschakelaar 11 alleen als het elektrische gereedschap stilstaat.
Met de toerentalschakelaar 11=kunt u twee toerentalbereiken vooraf instellen.
Stand I:
Laag toerentalbereik. Voor werkzaamheden met een große boardiameter en voor het in- en uitdraaien van schroeven.
Stand II:
Hoog toerentalbereik. Voor werkzaamheden met eenkleine boordiameter.
PSB 1000-2 RCE/PSB 1000-2 RCA: Stand „S":
Laag toerentalbereik. Voor werkzaamheden met een groot draaimoment, bijvoorbeeld werkzaamheden met holle boorkronen, of voor het in- en uitdraaien van schroeveen.
Als de toerentalschakelaar 11 Niet tot aan de aanslag kan worden gedraaid, draait u deuitgaande as met de boor iets.
Als het inzetgereedschap vastklemt of vasthaakt, worden de aandrijving van de uitgaande as onderbroken. Houd, vanwege de waar bij optredende krachten, het elektrische gereedschap algtd met beiden handen goed vast en zorg ervoor dat u stevig staat.
De individatie voor de beveiliging gegen overbelasting 6 knippert als het elektrische gereedschap te sterk belast worden. Verminder de belasting om verdier te werkken.
Bij overbelasting worden het elektrische gereedschapuitgeschakeld en brandt de indicateit voor de beveilig ing gegen overbelasting 6 continu. Laat de aan/uitschakelaar 9 los en schakel het elektrische gereedschap werk in als u verder wilt werken.
De individatie voor de beveiliging gegen overbelasting 6 brandt continu als de toerentalschakelaar 11 in stand "S" staat.
In stand "S" van de toerentalschakelaar 11 is de beveiliging gegen overbelasting gedeactiveerd. Wees voorbereid op groe reactiemomenten als het inzetgereedschap blokkeert.
Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minutes met maximumtoerental onbelast te lately lopen.
Toerental of aantal slagen instellen
U kurz het toenental of aantal slagen van het ingeschakelde elektrische gereedschap traploos regelen naarmate u de aan/uit-schakelaar 9 indrukt.
Lichte druk op de aan/uit-schakelaar 9 heeft een lager toerental of aantal slagen tot gevolg. Met toenemende druk worden het toerental of het aantal slagen hoger.
Toerental of aantal slagen vooraf instellen (zie afbeelding M)
Met het stelwiel voor het Vooraf instellen van het torental 30 kunt u het benodigde torental of het aantal slagen, ook terwijl de machine loopt, vooraf instellen.
Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.
Elektronisch vooraf instelbaar toerental (Speed Control) (PSB 1000-2 RCE/PSB 1000-2 RCA)
Met het stelwiel „Speed Control" 7 kunt u het benodigde toerental of het+aantal slagen, ook terwijl de machine loopt, vooraf instellen.
Het vereiste toerental of het aantal slagen is afhankelijk van het materiaal en de werkomstandigheden en kan proefondervindelijk worden vastgesteld.
1:
Voor werkzaamheden met een laag toeren-tal.
II:
Voor werkzaamheden met een gemiddeld toerental.
III:
Voor werkzaamheden met een hoog torental.
Voor werkzaamheden met maximaal toerental.
Tips voor de werkzaamheden
- Plaats het elektrische gereedschap alleen uitgeschakeld op de moer of schroef. Draaiende inzetgereedschappen können uitgliden.
Tips
Laat na langdurige werkzaamheden met een laag toerental het elektrische gereedschap afkoelen door het ca. 3 minutes met maximtoerental onbelast te lately lopen.
Als u tegels wilt boren, zet u de omschakelknop 2 op het symbol „Boren". Na het doorboren van de tegel zet u de schakelaar op het symbol „Klopboren" en werktu verd met slag.
Bij werkzaamheden in beton, steen en metselwerk gebruikt u hardmetaalboren.
Gebruik bij boorwerkzaamheden in metaal alleen onbeschadigde en scherpe HSS-boren (HSS = hogecapaciteit-snelstaal). De vereiste kwaliteit worden gewaarborgd door het Bosch-toebehorenprogramma.
Met het borenslijpapparaat (toebehoren)kestu spiraalboren met een diameter van 2,5-10 mm moeiteloos slijpen.
Onderhoud en service
Onderhoud en reiniging
Trek alsijd voor werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.
Houd het elektrische gereedschap en de ventilatieopengen alsijd schoon om goed en veilig te werken.
Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.
Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het uit tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.
Klantenservice en advies
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwanggingsonderdelen. Explosietekingen en informatatie over verwangingsonderdelen vindt u ook op:
www.bosch-pt.com
De medewerkers van unsere klantenservice adviseren ugraag bij vragen over de aankoop, het gebruik en deinstelling van producten en toebehoren.
Nederland
Tel.: +31 (076) 579 54 54
Fax: +31 (076) 579 54 94
E-mail: gereedschappen@nl.bosch.com
Belgie en Luxemburg
Tel.: +32 (070) 22 55 65
Fax: +32 (070) 22 55 75
E-Mail: outillage.gereedschap@be.bosch.com
Afvalverwijdering
Elektrische gereedschappen, toebehoren en verpakkin-gen要去en op een voor het milieu verantwoorde wijze worden hergebruikt.
Alleen voor landen van de EU:
Gooi elektrische gereedschappen nicht bij het huisvuil.
Volgens de Europese richtig 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtig in nationaalrecht
moeten nicht更是bruikbare elektrische gereedschappenapart worden ingezameld en op een voor het milieuverantwoorde wijze worden hergebruikt.
Wijzigingen voorbehouden.
