PSB 700-2 RE - Borrmaskin BOSCH - Gratis bruksanvisning och manual

Märkeffekt	701 W
Nyttig effekt	360 W
Hastighet 1:a växeln (obelastad)	0-800 varv/min
Hastighet 2:a växeln (obelastad)	0-2 600 varv/min
Slagfrekvens	44 200 slag/min
Vridmoment nominellt 1:a / 2:a växeln	4,4 / 1,3 Nm
Max vridmoment 1:a / 2:a växeln	25 / 9 Nm
Borrkapacitet murverk (1:a/2:a)	22 / 16 mm
Borrkapacitet betong (1:a/2:a)	20 / 13 mm
Borrkapacitet stål (1:a/2:a)	13 / 8 mm
Borrkapacitet trä (1:a/2:a)	40 / 25 mm
Max skruvdiameter	8 mm
Chuckens spännvidd	1,5-13 mm
Spindelhalsdiameter	43 mm
Vikt (EPTA 01/2003)	2,4 kg
Skyddsklass	II (dubbel isolering)
Ljudtrycksnivå	97 dB(A)
Ljudnivå	108 dB(A)
Vibrationer borrning metall	3,7 m/s²
Vibrationer borrning betong (slag)	21 m/s²

Vanliga frågor - PSB 700-2 RE BOSCH

Hur växlar man från enkelt borrningsläge till slagborrningsläge?

PSB 700-2 RE har en dedikerad omkopplare (markering 2 på schemat). För att borra i betong, tegel eller sten, sätt den i slagläge. För trä, metall eller plast, använd enkelt borrningsläge för att undvika att skada materialet.

Hur justerar man rotationshastigheten på PSB 700-2 RE?

Apparaten har två mekaniska hastigheter som kan väljas via hastighetsomkopplaren. Den första hastigheten (0-800 varv/min) är lämplig för stora diametrar och hårda material. Den andra hastigheten (0-2 600 varv/min) är anpassad för snabb borrning i trä och mjuka material. Trycket på avtryckaren justerar också hastigheten elektroniskt.

Hur byter man ett borr i den automatiska chucken?

Chuck är automatisk och nyckellös. Vrid den främre ringen moturs tills käftarna öppnas. Sätt in borret väl centrerat och dra åt medurs för hand. Acceptansområdet är 1,5 till 13 mm.

Vad är den maximala borrkapaciteten i betong?

I första hastigheten borrar PSB 700-2 RE upp till 20 mm i betong. I andra hastigheten är kapaciteten 13 mm. Använd alltid ett slagborr med hårdmetallplatta för denna typ av material.

Hur ändrar man rotationsriktningen för att skruva loss?

Rotationsriktningen (markering 10) växlar mellan höger rotation för att skruva och borra, och vänster rotation för att skruva loss. Vänta tills verktyget helt har stannat innan du byter riktning för att undvika skador på den interna mekanismen.

Borrmaskinen fastnar under borrning i betong, vad ska man göra?

Stäng omedelbart av strömmen. Verktyget fastnar när det överbelastas eller när borret fastnar i arbetsstycket. Växla till vänster rotation för att lossa borret, och fortsätt sedan borra med mindre tryck. Kontrollera också att borret inte är slött.

Vilket borr ska användas för att borra i kakel eller keramik?

Använd ett speciellt keramik- eller diamantborr, alltid i enkelt borrningsläge utan slagfunktion och med låg hastighet. Slagfunktionen kan få kaklet att spricka. Tryck lätt och låt verktyget arbeta utan att pressa för hårt.

Kan man skruva med Bosch PSB 700-2 RE?

Ja, apparaten är designad för skruvning tack vare höger/vänster rotation och den variabla elektroniska hastigheten. Använd enkelt borrningsläge (utan slagfunktion) med låg hastighet. Den maximala skruvdiametern som rekommenderas av Bosch är 8 mm.

Borrmaskinen blir mycket varm efter lång användning, är det normalt?

En lätt uppvärmning är normalt vid intensiv användning. Vid överdriven uppvärmning eller minskad effekt, ta regelbundna pauser och låt verktyget gå på tomgång några sekunder för att kyla ner motorn. Överskrid aldrig borrkapaciteterna som anges i manualen.

Chuck håller inte längre borret ordentligt, vad ska man göra?

Rengör insidan av chucken med en torr trasa för att ta bort damm och spån som samlats. Dra sedan åt ordentligt för hand. Om slirning kvarstår, är chucken sliten och behöver bytas ut. Kontakta en auktoriserad Bosch-återförsäljare eller en reservdelsspecialist för att få rätt ersättningsreferens.

Behöver man bära hörselskydd när man använder verktyget?

Ja, hörselskydd är obligatoriskt. Ljudtrycksnivån för PSB 700-2 RE når 97 dB(A) och ljudintensitetsnivån 108 dB(A). Långvarig exponering utan skydd kan orsaka irreversibel hörselnedsättning, särskilt i slagläge.

Hur använder man djupstoppet för att göra jämna hål?

Djupstoppet (markering 24) fästs på det extra handtaget. Lossa justeringsratten, placera stoppet på önskat djup och dra åt. Det stoppar borrens framsteg vid det inställda djupet, vilket säkerställer identiska hål i serie.

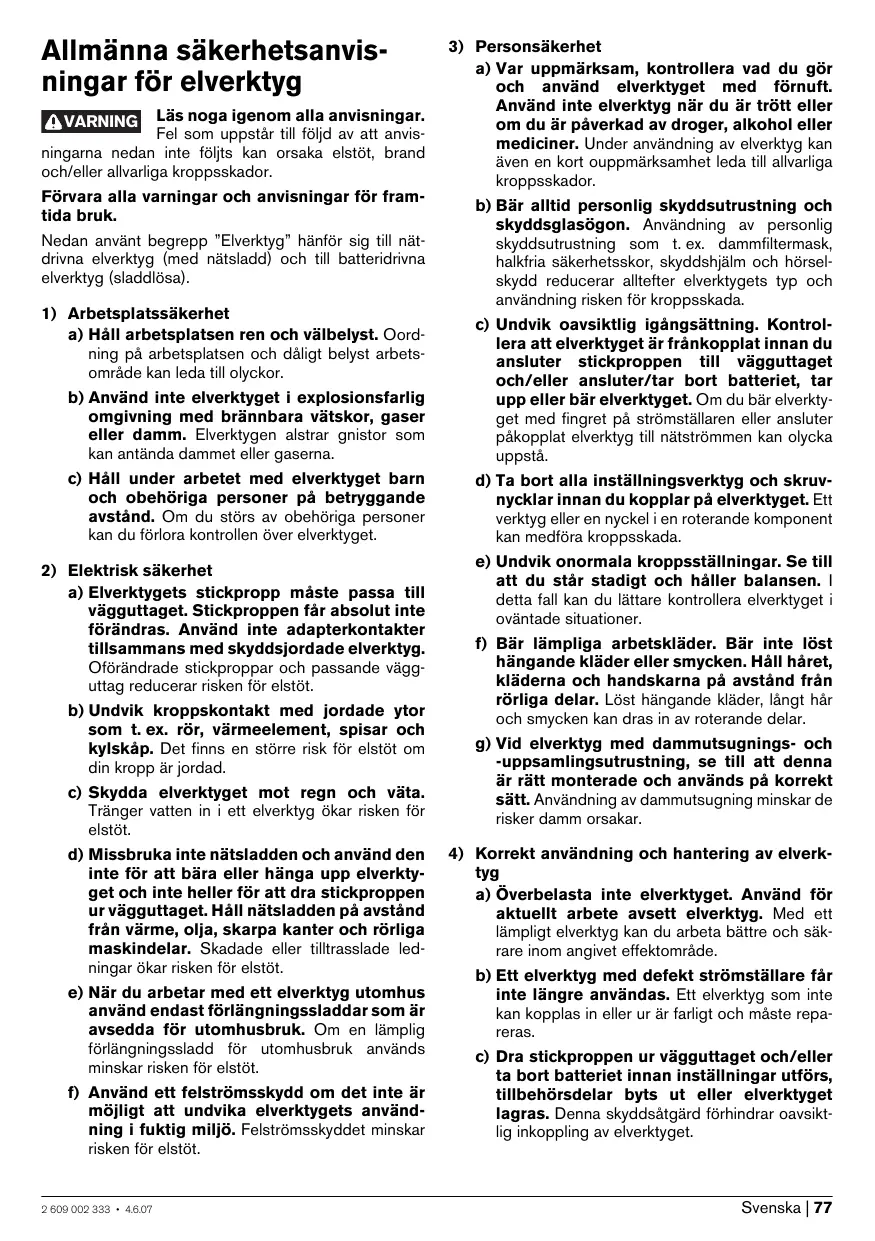

BRUKSANVISNING PSB 700-2 RE BOSCH

Extrahandtag (utföranden med dammsugning)

Läs noga igenom alla anvisningar.

Fel som uppstår till följd av att anvis

ningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använda begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

1) Arbetsplatssäkerhet

a) Håll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna. c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

2) Elektrisk säkerhet

a) Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt. b) Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad. c) Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. d) Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avstånd från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt. e) När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt. f) Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

3) Personsäkerhet

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador. b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada. c) Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå. d) Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada. e) Undvik onormala kroppställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer. f) Bär lämpliga arbetskläder. Bär inte lösa hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Lösa hängande kläder, långt hår och smycken kan dras in av roterande delar. g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning, se till att denna är rätt monterad och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

4) Korrekt användning och hantering av elverktyg

a) Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde. b) Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras. c) Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgärd förhindrar oavsiktlig inkoppling av elverktyget.

d) Förvara elverktygen oåtkomliga för barn. Låt inte elverktyget användas av personer som inte är förtrogna med dess användning eller inte har läst dessa anvisningar. Elverktygen är farliga om de används av oerfarna personer. e) Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktion påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra. g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

5) Service

a) Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Verktygsspecifika säkerhetsanvisningar

Använd hörselskydd vid arbete med slagborrmaskin. Risk finns för att buller leder till hörselskada. Använd elverktyget med medlevererade stödhandtag. Risk finns för personskada om du förlorar kontrollen över elverktyget. Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador. Slå genast ifrån elverktyget om insatsverktyget blockerar. Var förberedd på höga reaktionsmoment som kan orsaka bakslag. Insatsverktyget blockerar om: - elverktyget överbelastas eller - snedvrids i arbetsstycket.

Håll fast elverktyget endast vid de isolerade handtagen när arbeten utförs på ställen där insatsverktyget kan skada dolda elledningar eller den egna nätkabeln. Om elverktyget kommer i kontakt med en spänningsförande ledning sätts elverktygets metalldelar under spänning som sedan leder till elstöt. Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer. Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen. Asbesthaltigt material får inte bearbetas. Asbest anses vara cancerframkallande. Vidta skyddsåtgärder om risk finns för att hälsovådligt, brännbart eller explosivt damm uppstår under arbetet. Till exempel: Vissa damm klassificeras som cancerframkallande ämnen. Använd en dammfiltermask och om möjligt damm-/spånutsugning. Håll arbetsplatsen ren. Materialblandningar är särskilt farliga. Lättmetall damm kan brinna och explodera. Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget. Elverktyget får inte användas med defekt sladd. Berör inte skadad nätkabel, dra sladden ur vägguttaget om den skadats under arbetet. Skadade nätkablar ökar risken för elstöt.

Läs noga igenom alla anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador.

Ändamålsenlig användning

Maskinen är avsedd för slagborrning i tegel, betong och sten samt för borrning i trä, metall, keramik och plast. Maskiner med elektronisk reglering och höger-/vänstergång är även lämpliga för skruvdragning och gängskärning.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksidan.

1 Snabbchuck 2 Omkopplare "Borra/slagborra" 3 Rotationsindikator högergång (PSB 1000-2 RCE/PSB 1000-2 RCA) 4 Rotationsindikator vänstergång (PSB 1000-2 RCE/PSB 1000-2 RCA) 5 Stand-byindikering (PSB 1000-2 RCE/PSB 1000-2 RCA) 6 Indikeringslampa för överbelastningsskydd (PSB 1000-2 RCE/PSB 1000-2 RCA) 7 Ställratt "Speed Control" (PSB 1000-2 RCE/PSB 1000-2 RCA) 8 Spärrknapp för strömställaren 9 Strömställare Till/Från 10 Riktningsomkopplare 11 Växellågsomkopplare 12 Stödhandtag med fäste för dammutsugningsanordning 13 Ställning för djupanslag 14 Teleskopgejd* 15 Upplösningsknappar för dammbehållaren 16 Dammbehållare 17 Dammskyddsring 18 Adapter för anslutning till slagborrmaskin 19 Vingskruv för stödhandtagsjustering 20 Spärr för dammbehållaren 21 Filterelementet (mikro filtersystem) 22 Knapp för djupinställning 23 Stödhandtag 24 Djupanslag 25 Främre hylsa 26 Bakre hylsa 27 Skruvbits 28 Universalbitshållare 29 Sexkantnyckel** 30 Ställratt varvtalsförval (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA) 31 Rotationsindikator högergång (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA) 32 Rotationsindikator vänstergång (PSB 700-2 RE/PSB 780-2 RE/PSB 800-2 RA)

*1 Tillbehör som avbildats och beskrivits i bruksanvisningen ingår inte i standardleveransen.

**Handelsvara (ingår inte i leveransen)

Buller-/vibrationsdata

Mätvärdena har bestämts baserande på EN 60745.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 97 dB(A); ljudeffektnivå 108 dB(A). Onoggrannhet K = 3 dB.

Använd hörselskydd!

Totala vibrationsvärden (vektorsumma ur tre riktningar) framtagna enligt EN 60745:

Borrning i metall: Vibrationsemissionsvärde a_h = 3,7 m/s², onoggrannhet K = 1,5 m/s². Slagborrning i betong: Vibrationsemissionsvärde a_h = 21 m/s², onoggrannhet K = 2,3 m/s². Skruvdragning: Vibrationsemissionsvärde a_h < 2,5 m/s², onoggrannhet K = 1,5 m/s².

VARNING

Den vibrationsnivå som anges i dessa anvisningar har uppmätts enligt en i EN 60745 standardiserad mätmetod och kan användas för verktygsjämförelse.

EN 60745 standardiserad mätmetod och kan användas för verktygsjämförelse.

Vibrationsnivån förändras alltefter elverktygets användning och kan i många fall överskrida de värden som anges i dessa anvisningar. Den belastning som vibrationerna orsakar kan underskattas om elverktyget regelbundet används på sådant sätt.

Anvisning: Ta även hänsyn till den tid elverktyget har varit avstängt eller gått utan att vara i verkligt ingrepp när en exakt värdering av vibrationsbelastningen utförs under en bestämd tidsperiod. Detta kan minska vibrationsbelastningen väsentligt under den totala tidsperioden.

C

C

Vi försäkrar härmed under exklusivt ansvar att denna produkt som beskrivs i "Tekniska data" överensstämmer med följande normer och normativa dokument: EN 60745 enligt bestämmelserna i direktiven 89/336/EEG, 98/37/EG (till 28.12.2009), 2006/42/EG (från 29.12.2009).

Slagborrmaskin		PSB 700-2 RE	PSB 780-2 RE	PSB 800-2 RA	PSB 1000-2 RCA PSB 1000-2 RCE
Produknummer		3 603 A72 5..	3 603 A72 7..	3 603 A72 7..	3 603 A72 8..
Upptagen märkeffekt	W	701	800	800	1010
Avgiven effekt	W	360	420	420	530
Tomgangsvarvtil
- 1. växelläget	min-1	0-800	0-1100	0-1100	0-1100
- 2. växelläget	min-1	0-2600	0-2800	0-2800	0-2800
Slagtal	min-1	44200	47600	47600	47600
Nominellt vridmoment (1./2. växelläget/läge "S")	Nm	4,4/1,3/-	2,9/1,2/-	2,9/1,2/-	2,6/1,0/2,6
Vridmoment vid max. uteffekt (1./2. växelläget/läge "S")	Nm	25/9/-	30/11/-	30/11/-	22*/9*/33
Varvtalsforval		●	●	●	●
Höger-/vänstergång		●	●	●	●
Spindelhals-Ø	mm	43	43	43	43
max. borr-Ø (1./2. växelläget)
- Murverk	mm	22/16	22/16	22/16	22/16
- Betong	mm	20/13	20/13	20/13	20/13
- Stål	mm	13/8	13/8	13/8	16/8
- Trå	mm	40/25	40/25	40/25	40/25
max. skruv-Ø	mm	8	10	10	12
Chuckens inspändningsområde	mm	1,5-13	1,5-13	1,5-13	1,5-13
Vikt enligt EPTA-Procedure 01/2003	kg	2,4	2,4	2,4	2,4
Skyddsklass		□/II	□/II	□/II	□/II

• Elektronisk frånkoppling Uppgifterna gäller för märkspänningar [U] 230/240 V. Vid låg spänning och utföranden i vissa länder kan uppgifterna variera. Beakta produktnumret på elverktygets typskylt. Handelsbeteckningarna för enskilda elverktyg kan variera.

Montage

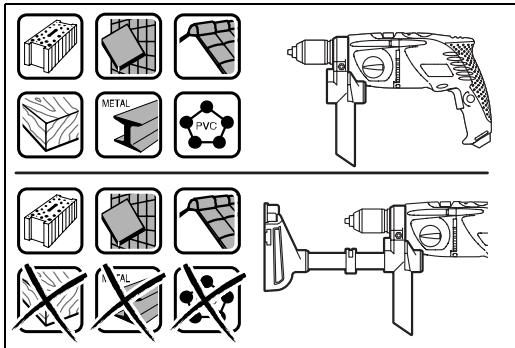

Damm-/spånutsugning

Använd endast dammutsugningsanordningen vid bearbetning av betong, tegel och mursten. Trä- eller plastspån kan lätt leda till tilltappning. Observera risk för brand! Bearbeta inte material i metall med monterad dammutsugningsanordning. Heta metallspån kan antända delar på dammutsugningsanordningen.

För optimal utsugningsresultat beakta följande anvisningar:

• Se till att utsugningsanordningen ligger plant mot arbetsstycket eller väggen. Härvid underlättas samtidigt rätvinklig borrning. När dammutsugningsanordningen används ska borrning alltid ske med högsta varvtalet. När önskat borrdjup nås, dra först ut borren ur borrhålet och frånkoppla sedan maskinen.
• Kontrollera regelbundet filterelementets 21 tillstånd. Ett skadat filterelement ska genast bytas ut.
• Speciellt om borrning sker med stora borrar kan det hända att dammskyddsringen 17 slits. Byt ut skadad ring.

Montering av dammutsugningsanordning (se bild A)

Sväng adaptern 18 att motsvara önskat arbetssätt mot anslag åt höger (för högerhänta) eller åt vänster (för vänsterhänta) och skjut in teleskopsgejden 14 i respektive fäste på stödhandtaget 12.

Lossa vingskruven 19 och sätt upp stödhandtaget 12 med monterad dammutsugningsanordning på slagborrmaskinens så att adaptern 18 griper in i respektive öppning under snabbchucken. Dra fast vingskruven 19.

Rengöring av dammutsugningsanordning (se bild B)

Skjut spärren 20 uppåt och töm dammbehållaren 16 innan du lägger bort dammutsugningsanordningen.

Dammbehållaren 16 rymmer damm från ca 40 borrningar med en borrdiameter på 6 mm.

Om utsugningseffekten avtar eller när dammbehållaren 16 är halvfull, måste dammbehållaren 16 tömmas. Tryck på upplåsningsknapparna 15 och ta bort dammbehållaren 16.

Dra nedåt bort filterelementet 21 ur dammbehållaren 16. Töm och rengör dammbehållaren 16. Rengör filterelementet 21 genom att knacka bort smutsen.

Kontrollera filterelementet 21 avseende skada och byt ut vid behov.

Placera filterelementet 21 i dammbehållaren 16 och sätt dammbehållaren 16 först nedtill i dammutsugningsanordningen och tippa den sedan tills den låser upptill.

Demontering av dammutsugningsanordning

Lossa vingskruven 19 och dra bort stödhandtaget 12 med påsatt dammutsugningsanordning från slagborrmaskinens spindelhals.

Sväng adaptern 18 mot anslag och dra teleskopskaftet 14 ur stödhandtaget 12.

Stödhandtag (utföranden med dammutsugning)

Använd elverktyget endast med stödhandtag 12.

Stödhandtaget 12 kan användas med dammutsugningsanordning och utan. Stödhandtaget 12 kan fästas i 2 olika lägen, se kapitel "Montering av dammutsugningsanordning".

Inställning av borrdjup (se bild C)

Med monterad dammutsugningsanordning kan borrdjupet "X" ställas in.

Sätt in en borr i chucken och spänn fast enligt beskrivning i kapitlet "Verktygsbyte". Vrid ställringen för djupanslaget 13 nedåt tills den kan förskjutas på teleskopskaftet 14. Skjut det frånkopplade elverktyget stadigt mot kanten på den yta som ska borras tills borren sticker ut ur dammutsugningsanordningen i en längd som motsvarar önskat borrdjup "X". Skjut ställringen för djupanslaget 13 mot stödhandtaget 12 och vrid sedan ställringen uppåt för låsning på bestämt avstånd.

Stödhandtag (utföranden utan dammsugning) (se bilder D–E)

Använd alltid elverktyget med stödhandtaget 23.

Stödhandtaget 23 kan valfritt svängas för att uppnå en säker och vilsam kroppsställning.

PSB 700-2 RE (se bild D)

Vrid vingskruven för stödhandtagets justering 19 moturs och sväng stödhandtaget 23 till önskat läge. Dra därefter fast vingskruven 19 medurs.

PSB 780-2 RE/PSB 1000-2 RCE (se bild E)

Vrid undre greppdelen på stödhandtaget 23 moturs och sväng stödhandtaget 23 till önskat läge. Dra sedan fast undre greppdelen på stödhandtaget 23 medurs.

Inställning av borrdjup (se bilder D–E)

Med djupanslaget 24 kan önskat borrdjup X ställas in.

Tryck in knappen för djupanslagets inställning 22 och sätt in djupanslaget i stödhandtaget 23.

Räfflingen vid djupanslaget 24 måste vara riktad uppåt.

Dra ut djupanslaget så att avståndet mellan borrens spets och djupanslagets spets motsvarar önskat borrdjup X.

Verktygsbyte

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Snabbchuck (PSB 1000-2 RCE/PSB 1000-2 RCA/PSB 800-2 RA/PSB 780-2 RE) (se bild F)

Vid opåverkad strömställare Till/Från är borspindeln låst. Detta medger snabb, bekvämt och enkelt byte av insatsverktyget i borrchucken.

Vrid upp snabbchucken 1 i rotationsriktningen ➀ tills verktyget kan skjutas in. Skjut in verktyget.

Vrid för hand kraftigt fast hylsan på snabbchucken 1 i riktningen ➁ tills låsning upphör. Chucken låses härvid automatiskt.

Spärren låses upp när hylsan vrids i motsatt riktning för borttagning av verktyget.

Snabbchuck (PSB 700-2 RE) (se bild G)

Grip tag i bakre hylsan 26 på snabbchucken 1 och vrid främre hylsan 25 i rotationsriktningen ➀ tills verktyget kan skjutas in. Skjut in verktyget.

Grip tag i bakre hylsan 26 på snabbchucken 1 och vrid främre hylsan 25 i riktningen ➁ för hand kraftigt fast tills låsning inte längre hörs. Chucken låses härvid automatiskt.

Spärren låses upp när hylsan 25 vrids i motsatt riktning för borttagning av verktyget.

Skruvdragarverktyg (se bilder H-1)

För skruvbits 27 bör alltid en universalshållare 28 användas. Använd endast för skruvhuvudet lämpliga skruvbits.

För skruvdragning ställ alltid omkopplaren "Borra/slag-borra" 2 på symbolen "Borra".

Byte av borrchuck

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Borttagning av borrchuck (se bild J)

Ta bort stödhandtaget och ställ växellågsomkopplaren 11 i mittläge mellan växeln 1 och 2.

Skjut in en stålpinne på 0 mm och en längd på ca 50 mm i spindelhalsens hål för att låsa borrspindeln.

Sätt in en sexkantnyckel 29 med dess korta ända i snabbchucken 1.

Lägg upp elverktyget på ett stadigt underlag, t.ex. en arbetsbänk. Håll fast elverktyget och lossa snabbchucken 1 genom att vrida sexkantnyckeln 29 i riktningen ①. En hårt sittande snabbchuck kan lossas med ett lätt slag på sexkantnyckelns 29 långa skaft. Ta bort sexkantnyckeln ur snabbchucken och skruva sedan fullständigt bort snabbchucken.

Montering av borrchuck (se bild K)

Nyckelchucken monteras i omvänd ordningsföljd.

Ta efter avslutad montering av borrchucken bort stålpinnen ur borrhålet.

Borrchucken ska dras fast med ett åtdragningsmoment på ca. 50-55 Nm.

Drift

Driftstart

Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt. Elverktyg märkta med 230 V kan även anslutas till 220 V.

Stand-byindikering (PSB 1000-2 RCE/ PSB 1000-2 RCA)

När stickproppen är ansluten och nätström finns tänds stand-byindikeringen 5. Om elverktyget inte kan kopplas på vid tänd stand-byindikering måste verktyget lämnas in till en auktoriserad serviceverkstad för Bosch elverktyg.

Inställning av rotationsriktning (se bild L)

Med riktningsomkopplaren 10 kan elverktygets rotationsriktning ändras. Vid nedtryckt strömställare Till/Från 9 kan omkoppling inte ske.

Höger gång: För borrning och indragning av skruvar tryck riktningsomkopplaren 10 åt höger mot stopp.

PSB 1000-2 RCE/PSB 1000-2 RCA: Rotationsindikatorn för högergång 3 lyser.

Vänstergång: För lossning och urdragning av skruvar och muttrar, tryck riktningsomkopplaren 10 åt vänster mot stopp.

PSB 1000-2 RCE/PSB 1000-2 RCA: Rotationsindikatorn för vänstergång 4 lyser.

Rotationsindikatorn vänstergång 32 visar vald rotationsriktning.

Inställning av driftsätt

Borra och skruva

Ställ omkopplaren 2 på symbolen "Borra".

Slagborrning

Ställ omkopplaren 2 mot symbolen "Slagborra".

Omkopplaren 2 snäpper tydligt fast och kan manövreras även när motorn är igång.

In- och urkoppling

Tryck för start av elverktyget ned strömställaren Till/Från 9 och håll den nedtryckt.

För att spärra den nedtryckta strömställaren Till/Från 9, tryck ned spärrknappen 8.

För elverktygets frånkoppling, släpp strömställaren Till/Från 9. Om den är låst med spärrknappen 8, tryck helt kort på strömställaren Till/Från 9 och släpp den igen.

Mekanisk växelväljare

Påverka växellägesomkopplaren 11 endast på frånkopplat elverktyg.

Med växellägesomkopplaren 11 kan 2 varvtalsområden förväljas.

Växel I:

Lågt varvtalsområde för arbeten med stor borrdiameter och för skruvdragning.

Växel II:

Högt varvtalsområde för arbeten med liten borrdiameter.

PSB 1000-2 RCE/PSB 1000-2 RCA: Läge "S":

Lågt varvtalsområde för arbeten med högt vridmoment, t.ex. för arbeten med borrkronor och för skruvdragning.

Går det inte att svänga växellägesomkopplaren 11 mot anslag, vrid drivspindeln med borren en aning.

Överbelastningsskydd

(PSB 1000-2 RCE/PSB 1000-2 RCA)

Om insatsverktyget kommer i kläm eller hakar fast kopplas borrspindelns drivning från. Håll stadigt i elverktyget med båda händerna och stå stadigt för att motverka de krafter som uppstår.

Indikeringslampan för överbelastningsskyddet 6 blinkar när elverktyget belastas för kraftigt. Reducera belastningen för fortsatt arbete.

Vid överbelastning kopplas elverktyget från och indikeringslampan för överbelastningsskyddet 6 lyser med konstant ljus. Släpp strömställare Till/Från 9 och koppla Åter på elverktyget för fortsatt arbete.

Indikeringslampan för överbelastningsskyddet 6 lyser med konstant ljus när växellägesomkopplaren 11 är i läget "S".

När växellägesomkopplaren 11 står i läget "S" är överbelastningsskyddet avaktiverat. Ta hänsyn till högt rekylmoment om insatsverktyget skulle blockera.

Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal.

Inställning av varvtal/slagtal

Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 9.

Ett lätt tryck på strömställaren Till/Från 9 ger ett lågt varvtal/slagtal. Med tilltagande tryck ökar varvtalet/slagtalet.

Med ställratten varvtalsförval 30 kan önskat varvtal/slagtal förväljas även under drift.

Erforderligt varvtal/slagtal är beroende av materialet, prova dig fram till bästa inställningen genom praktiska försök.

Elektroniskt varvtalsförval (Speed Control) (PSB 1000-2 RCE/PSB 1000-2 RCA)

Med ställratten "Speed Control" 7 kan önskat varvtal/slagtal förväljas även under drift.

Erforderligt varvtal/slagtal är beroende av materialet, prova dig fram till bästa inställningen genom praktiska försök.

I:

För arbeten med lågt varvtal.

II:

För arbeten med maximalt varvtal.

Arbetsanvisningar

Elverktyget ska vara frånkopplat när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort.

Tips

Efter längre drift med lågt varvtal ska elverktyget för avkylning köras ca. 3 minuter med högsta tomgångsvarvtal.

För borrning i stenplattor, ställ omkopplaren 2 på symbol "Borra". När stenplattan genomborrats ställ omkopplaren på symbolen "Slagborra" och fortsätt med slag.

För arbete i betong, sten och murverk krävs hårdmetall-borrar.

Vid borrning i metall använd endast felfria, välskärpta HSS-borrar (HSS=högeffektssnabbstål). Denna kvalitet erbjuder Bosch som tillbehör.

Med borrsliparen (tillbehör) kan spiralborrar med en diameter upp till 2,5-10 mm lätt skärpas.

Underhåll och service

Underhåll och rengöring

Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppstå, bör reparation utföras av auktoriserad serviceverkstad för Bosch elverktyg.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på elverktygets typskylt.

Kundservice och kundkonsulter

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och informationer om reservdelar lämnas även på adressen:

www.bosch-pt.com

Bosch kundkonsultgruppen hjälper gärna när det gäller frågor beträffande köp, användning och inställning av produkter och tillbehör.

Svenska

Tel.: [phone]

Fax: [phone]

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Endast för EU-länder:

Släng inte elverktyg i hushållsavfall! Enligt europeiska direktivet 2002/96/EG för kasserade elektriska och elektroniska apparater och dess modifiering till nationell rätt måste obrukbara elverktyg omhändertas separat och på miljövänligt sätt lämnas in för återvinning.

Ändringar förbehålls.

Pass på att avsuganordningen alltid ligger kant i kant mot arbetsstycket hhv. väggen. Så förenklas samtidigt en rätvinklig borrning. - Vid användning av avsuganordningen ska du alltid arbeta med maximalt varvtal.

När den önskade borrdjupet är nått, drar du först borret ut ur borrhålet och slår därefter av slagborrmaskinen. - Kontrollera filterelementets 21 tillstånd med jämna mellanrum. Om filterelementet är skadat måste det genast bytas ut. - Särskilt vid arbete med stora borrdiametrar kan dammsskyddsringen 17 slitas. Byt ut den om den är skadad.

Montering av avsuganordningen (se bild A)

Svinga adaptern 18 beroende på önskad arbetsmetod till anslaget mot höger (högerhandsdrift) eller vänster (vänsterhandsdrift) och skjut teleskopföringen 14 in i det passande fästet på extrahandtaget 12.

Lossa vingeskruven 19 och sätt extrahandtaget 12 med monterad avsuganordning så på spindelhalsen till slagborrmaskinen att adaptern 18 griper in i den passande öppningen under den självspännande chucken. Dra åt vingeskruven 19 fast.

Rengöring av avsuganordningen (se bild B)

Skyv støvsugeren 20 oppover eller tøm støvbeholderen 16 før du legger ned avsuganordningen.

Støvbeholderen 16 er tilstrekkelig for ca. 40 boringer med en borddiameter på 6mm

Demontering av avsuganordningen

Med montert avsuganordning kan boredybden «X» innstilles.

Til skruing setter du bryteren «Boring/slagboring» 2 alltid på symbolet for «Boring».

Chuckbytte

Før en stålstift på 0 4 mm med en lengde på ca. 50 mm inn i boringen på spindelhalsen for å låse borespindelen.

Spenn en umbrakonøkkel 29 med det korte skaftet foran inn i den selvspennende chucken 1.

Legg elektroverktøyet på et stabilt underlag, f.eks. en arbeidsbenk. Hold elektroverktøyet fast og løsne den selvspennende chucken 1 ved å dreie umbrakonøkkelen 29 i dreieretning 0. En fastsittende chuck løses med et lett slag på det lange skaftet til umbrakonøkkelen 29. Fjern umbrakonøkkelen fra den selvspennende chucken og skru den selvspennende chucken helt av.

Sett omkoblingsbryteren 2 på symbolet «Slagboring».

Omkoblingsbryteren 2 går følbart i lås og kan også betjenes mens motoren går.

Inn/utkobling

Anvisningen for overlastbeskyttelse 6 lyser kontinuerlig når girvalgbryteren 11 står i stillingen «S».

Sett elektroverktøyet bare mot mutteren/skruen når det er slått av. Innsatsverktøy som dreier seg kan skli.

Tips
