Producttype	Lucht-water warmtepomp (splitsysteem)
Merk	Panasonic
Model	WH-SDH16C6E5
Eenheden	Binnenunit en buitenunit
Buitentemperatuur voor verwarming	-20°C tot 35°C
Wateruitlaattemperatuur	25°C tot 55°C
Aanbevolen waterdruk	0,05 tot 0,2 MPa
Instelbare sanitairtanktemperatuur	40°C tot 75°C
Sterilisatiefunctie	Ja, instelbaar in temperatuur en duur
Stille modus	Ja, vermindert het geluid van de buitenunit
Noodverwarming	Ja, automatisch en handmatig
Programmeerbare timer	Tot 6 programma's per dag
Extern filter	Reiniging aanbevolen minstens één keer per jaar
Veiligheidsvoorziening	Ingebouwde RCCB-schakelaar
Reiniging van de binnenunit	Met een zachte droge doek, geen water
Aardverbinding	Verplicht
Gebruik	Niet gebruiken in een explosieve of brandbare atmosfeer
Niet meegeleverd materiaal	Tank, radiator, externe thermische regelaar (andere merken)

Veelgestelde vragen - WH-SDH16C6E5 PANASONIC

Hoe stel ik de wateruitlaattemperatuur in?

Ga naar de SETTING-modus door 5 seconden op SET te drukken. Gebruik de ▲/▼ toetsen om de parameters H20La en H20H te selecteren en stel de temperatuur in tussen 25°C en 55°C.

Hoe activeer ik de stille modus?

Druk op de Stille werking-knop (knop 4) om het geluid van de buitenunit te verminderen. Houd er rekening mee dat dit het verwarmingsvermogen kan verminderen.

Wat te doen bij weergave van een foutcode?

Noteer de weergegeven foutcode, schakel het apparaat uit en neem contact op met uw erkende dealer. De timer wordt tijdens deze storing geannuleerd.

Hoe programmeer ik de timer?

Druk op TIMER, selecteer de dag, stel de start-/stoptijd in met ▲/▼, bevestig met SET. Tot 6 programma's per dag mogelijk.

Hoe reinig ik de binnenunit?

Gebruik een zachte droge doek om voorzichtig af te vegen. Gebruik nooit water, benzine, thinner of schuurpoeder.

Wat is de aanbevolen waterdruk?

De waterdruk moet tussen 0,05 en 0,2 MPa liggen. Als deze buiten dit bereik valt, raadpleeg dan een erkende dealer.

Hoe activeer ik de noodverwarming?

De noodverwarming wordt automatisch geactiveerd bij lage buitentemperaturen. U kunt ook op de FORCE-knop drukken om deze handmatig te activeren bij een storing.

Hoe stel ik de tanksterilisatie in?

Selecteer in de speciale instelmodus de functie Sterl. Stel de temperatuur (40°C-75°C) en de houdtijd (5 min-1 uur) in. Bevestig met SET.

Waarom geeft de buitenunit stoom af?

Dit is normaal tijdens het ontdooien van de warmtewisselaar in verwarmingsmodus. Er treedt ook condensatie of waterverdamping op.

Wat te doen bij onvoldoende verwarming?

Controleer de temperatuurinstelling, zorg ervoor dat de ventilatieopeningen van de buitenunit niet geblokkeerd zijn en dat de klep van het verwarmingspaneel open is. Als het probleem aanhoudt, neem dan contact op met een erkende dealer.

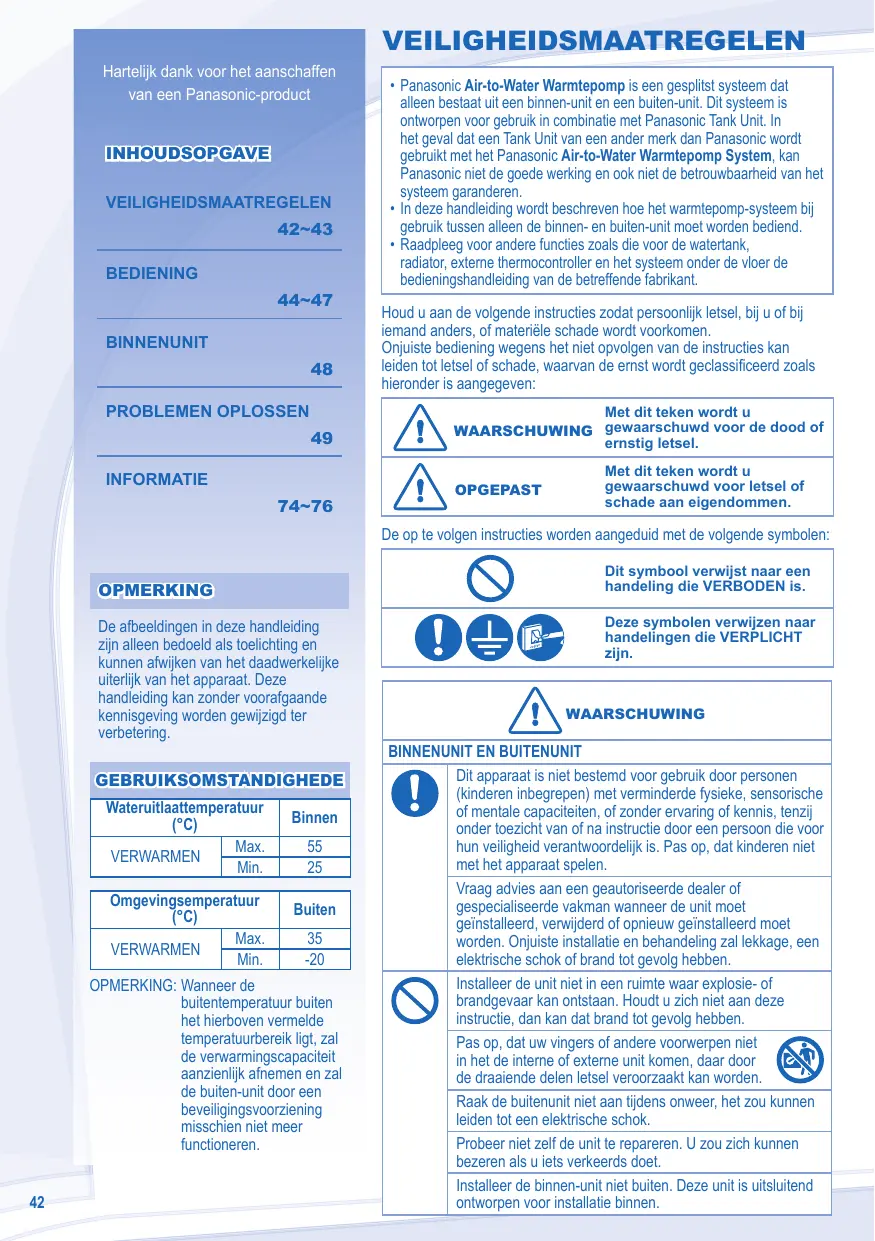

GEBRUIKSAANWIJZING WH-SDH16C6E5 PANASONIC

Lees voor u het apparaat gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.

Controleer, voordat u het apparaat in gebruik neemt, dat de installatie goed is uitgevoerd door een officiële dealer en dat dat nauwkeurig is gedaan volgens de verstrekte instructies voor installatie.

50~57

Hartelijk dank voor het aanschaffen van een Panasonic-product

INHOUDSOPGAVE

VEILIGHEIDSMAATREGELEN

42~43

BEDIENING

44~47

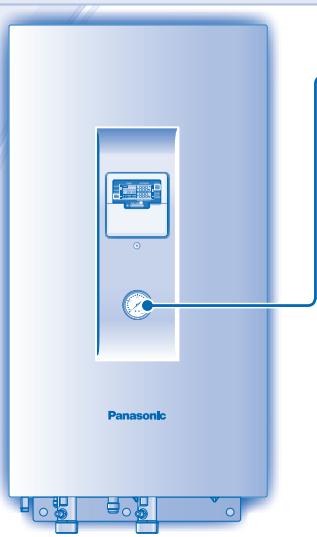

BINNENUNIT

48

PROBLEEM OPLOSSEN

49

INFORMATIE

74~76

OPMERKING

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en kunnen afwijken van het daadwerkelijke uiterlijk van het apparaat. Deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd ter verbetering.

GEBRUIKSOMSTANDIGHEDEN

Wateruitlaattemperatuur (°C)		Binnen
VERWARMEN	Max.	55
	Min.	25

BINNENUNIT EN BUITENUNIT

Ömgevingsemperatuur (°C)		Buiten
VERWARMEN	Max.	35
	Min.	-20

OPMERKING: Wanneer de

buitentemperatuur buiten het hierboven vermelde temperatuurbereik ligt, zal de verwarmingscapaciteit aanzienlijk afnemen en zal de buitenunit door een beveiligingsvoorziening misschien niet meer functioneren.

VEILIGHEIDSMAATREGELEN

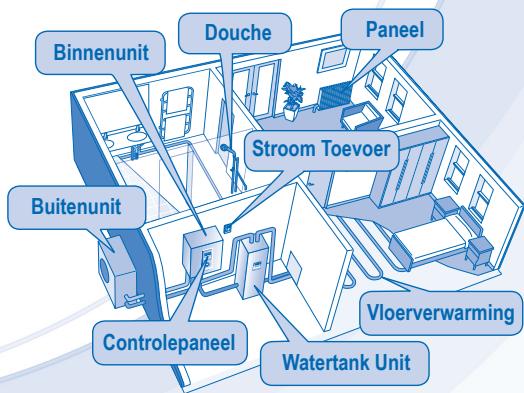

• Panasonic Air-to-Water Warmtepomp is een gesplitst systeem dat alleen bestaat uit een binnenunit en een buitenunit. Dit systeem is ontworpen voor gebruik in combinatie met Panasonic Tank Unit. In het geval dat een Tank Unit van een ander merk dan Panasonic wordt gebruikt met het Panasonic Air-to-Water Warmtepomp Systeem, kan Panasonic niet de goede werking en ook niet de betrouwbaarheid van het systeem garanderen.
• In deze handleiding wordt beschreven hoe het warmtepompsysteem bij gebruik van alleen de binnen- en buitenunit moet worden bediend.
• Raadpleeg voor andere functies zoals die voor de watertank, radiator, externe thermocontroller en het systeem onder de vloer de bedieningshandleiding van de betreffende fabrikant.

Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade worden voorkomen.

Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassificeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel.

OPGEPAST

Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

Dit symbool verwijst naar een handeling die VERBODEN is.

Deze symbolen verwijzen naar handelingen die VERPLICHT zijn.

WAARSCHUWING

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op dat kinderen niet met het apparaat spelen.

Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman wanneer de unit moet geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling kunnen lekken, een elektrische schok of brand tot gevolg hebben.

Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op dat uw vingers of andere voorwerpen niet in de interne of externe unit komen, waardoor de draaiende delen letsel kunnen veroorzaken.

Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok.

Probeer niet de unit te repareren. U zou zich kunnen bezeren als u iets verkeerds doet.

Installeer de binnen-unit niet buiten. Deze unit is uitsluitend ontworpen voor installatie binnen.

STROOM TOEVOER
	Voorkom oververhitting of brand,gebruik geen snoer waarin wijzigingenzijn aanlagebricht of dat uit meerdere stukken is samengesteld of eenverlengsnoer of een snoer vanonbekende herkomst.
	Voorkom oververhitting of brand, sluit het apparaat Niet aanop bezelfde groep als andere apparatuur.
	Voorkom een elektrische schok, bedien de apparatuur Nietmet natte handen.
	Indien het netsnoor beschadigd is, moet het wordenervangen door de fabrikant, een servicevertegenwoordigervan de fabrikant of een gelijkwaardig gekwalificeerd persoonom een möglichke gevaar te voorkommen.
	Deze unit is voorzien van een aardlekschakelaar. U wordtten zeerste aanbevolen de werkung van de aardlekschakelaarna de installmenten en periodiek na het uitvoeren van service-ofonderhoudswerkzaamheden te laten controlleden door eenofficièle dealer, zodat is gewaarborgd dat de schakelaar ingoede staat is. Anders za ze deze maybelig in het geval van een storing de oorzaak+zijn van een elektrische schok of brand.
	U wordt ten zeerste geadviseerd de apparatuar te installererenmet een differentieelschakelaar.
	U wordt geadviseerd handschoenen te dragenijdens hetuitvoeren van service- en onderhoudswerk zodat de risico'sworden voorkommen.
	Deze apparatuur moet worden geaard om te voorkommen dater een electrische schok of brand ontstaat.
	U kunt een elektrische schok voorkommen door het apparaatuit te schakenen:- Voordat de apparatuur wordt gereinigd of ragezien.- Wanner de apparatuur lange tijd Niet wordt gebruikt.- Bij buitengewoon krachtig onweer.
	Dit toestel haelt meerdere toepassingen. Alle circuits voorstroomvoortzieening要去en uitgeschakeld voorudwarkzaamheden verricht aan eén van de aansluitingen in diebinnen-unit, zodat een elektrische schok, brandwonden offodelijk letsel worden voorkommen.

Stop met het gelebruiken van het product, wanner er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok)
Voorbeelden van abnormaliteit/storing	• De RCCB schakelt uit zichelfaat uit. • Men merkt een brandlicht, abnormaal geluid of trillingsgeluid, als de eenheid in gebruik is. • Er blijft heet water uit de eenheidkommen.
Neem onmiddelijk contact op met uwplaatselijke leverancier voor onderhoud/reparatie.

! OPGEPAST
BINNENUNIT EN BUITENUNIT
	Maak de binnenunit nicht schoon met water, wasbenzine, verfverdunner of schuurpoeder.
	Installer de unit nicht zich bij brandevaarlijke apparatuur of in een badkamer. Anders za de unit möglichk deoorzaak+zijn van een elektrische schok of van brand.
	Raak wanner de binnen unit in bedrijf is de warmwater leiding Niet aan.
	Plaats niets boven op de unit of onder de unit.
	Ga Niet op het apparaat zitten of staan, odomat u per ongeluk zou hunnen vallen.
	Raak de scherpe aluminiumvin Niet aan; scherpe delen hunnen blessures verooorzaken.
	Controleer of de afvoerpijp goed is aangesloten. Is dat Niet het geval, dan kan zich lekkage voordoen.
	Controleer periodiek het montagerek zodate u er zeker van kunt zich dat het Niet beschadigd is. Na een lange gebruiksporiode kan de draagkracht van het montagerek+zijn afgenomen.
CONTROLEPANEEL
	Laat het contropaneel Niet nat worden. Anders zal de unit möglichk deoorzaak+zijn van een elektrische schok of van brand.
	Druk Niet met harde, puntige voorwerpen op de knappen van het contropaneel. Anders zou de unit beschadigd hunnen raken.
	Reinig het contropaneel Niet met water, wasbenzine, verfverdunner of een schuirmiddel.
	Voer Nietzf de inspectie en het servicework van het contropaneel UIT. Vraag de officiële dealer advies. U zou zich hunnen bezeren als u iets verkeerds doet.

• De beschrijving in deze handleiding van sommige functies geldt misschien niet voor uw unit.
• Neem contact op met de officiële dealers bij u in de buurt voor nadere informatie.

Voor de normale bedrijfsstand zijn de knoppen RESET, FORCE en Pomp niet in gebruik.

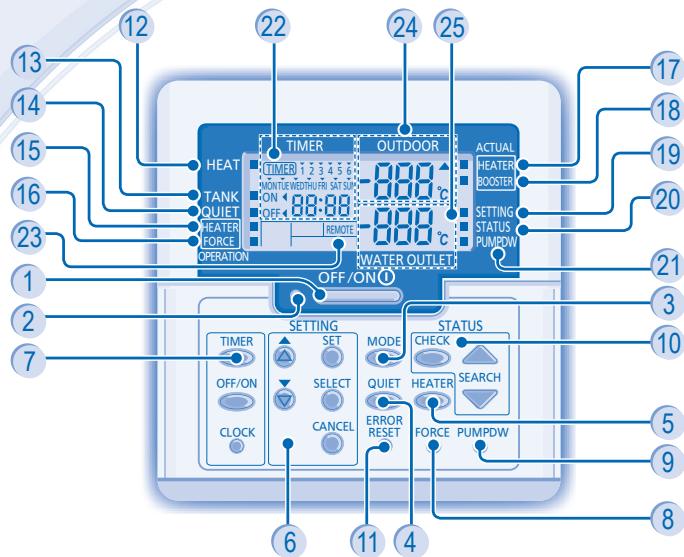

1 UIT/AAN-toets 2 Bedrijfslampje 3 Knop Bedrijfsstand 4 Knop Bedrijfsstand Stil 5 Knop Binnen-unit Bediening Bijverwarming 6 Toetsen stand systeeminstelling 7 Knop Timer-instelling Groep 8 Knop Stand Extra Verwarming 9 Toets Systeempomp 10 Toetsen Controle Systeemstatus 11 Toets voor het resetten van een storing 12 Indicator Verwarmingsstand UIT/AAN 13 Indicator Tankstand UIT/AAN

14 Indicator Bedrijfsstand Stil UIT/AAN 15 Indicator Bijverwarming Verzoek UIT/AAN 16 Indicator Extra Verwarming Verzoek UIT/AAN 17 Indicator Feitelijke Bedrijfsstand Bijverwarming (UIT/AAN) 18 Indicator Feitelijke Bedrijfsstand Booster-verwarming (UIT/AAN) 19 Indicator Instelstand Systeem UIT/AAN 20 Indicator Controlestand Systeemstatus UIT/AAN 21 Indicator Pompstand Systeem UIT/AAN 22 Instelschema Timer/Klok 23 Scherm op afstand 24 Weergave Omgevingstemperatuur Buiten 25 Scherm Temperatuur Wateruitlaat

Instellen Actuele Dag en Tijd

1. 1. Druk op CLOCK. 2. Druk op of als u de actuele dag wilt instellen. 3. Druk op SET als u wilt bevestigen. 4. Herhaal de stappen 2 en 3 als u de actuele tijd wilt instellen.

Opmerkingen:

• De actuele dag en tijd moeten worden ingesteld wanneer u:
• De apparatuur voor de eerste keer inschakelt.
• Wanneer lange tijd is verstreken sinds de apparatuur voor het laatst is ingeschakeld.
• De actuele dag die is ingesteld, is de standaardtijd voor alle bedieningshandelingen met de timer.

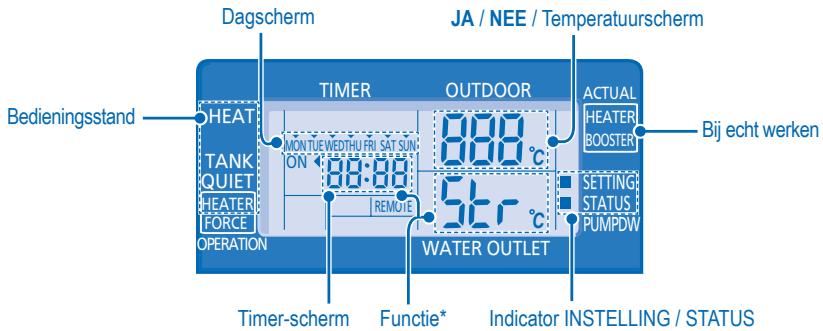

DE SPECIALE FUNCTIES INSTELLEN

• Na de eerste installatie kunt u de instellingen aanpassen. De begininstelling blijft van kracht totdat de gebruiker deze wijzigt.
• Het regelpaneel kan worden gebruikt voor meerdere installaties. Sommige functies zullen misschien niet gelden voor uw unit.
• Controleer vóór het instellen dat de bedrijfs-LED uit is (OFF).

SELECTEER FUNCTIES EN STEL DE TIMER VAN UW KEUZE IN

1. Houd SET en CHECK tegelijkertijd 5 seconden lang ingedrukt als u naar de stand voor de speciale instellingen wilt gaan. Indicator "SETTING" en "STATUS" brandt (ON).
2. Druk op of als u de functies wilt doorlopen.

3. Druk op SELECT als u de functie wilt openen.

1. Druk op of als u met JA de functie wilt inschakelen of op NEE als u de functie wilt uitschakelen, of stel de dag en de tijd naar keuze in.
2. Druk op SET als u wilt bevestigen.

Functie*	Bedieningsstand/Bij=echtwerken	Beschrijving
con	raai	Exterme Thermocontroller (JA/NEE) Verbinding voor de externe thermocontroller instellen.
con	TANK	Tankverbinding (JA/NEE) Tankverbinding instellen.
Priy	HEAT	Prioriteit voor Verwarming (JA/NEE) Gebruik van alleen de Wärmtepomp kiezen voor Verwarmingszijde in de stand HEAT + TANK (VERWARMING + TANK).
int	HEAT	Instellen Verwarmingsinterval Verwarming De timer voor Verwarming instellen in de stand HEAT + TANK (VERWARMING + TANK) (0,5 uur ~ 10 uur).
int	TANK	Instellen Verwarmingsinterval Tank De timer voor Tank instellen in de stand HEAT + TANK (VERWARMING + TANK) (5 minutes ~ 1 uur 35 minutes).
dly	BOOSTER	Instellen Vertragsstijd Booster-verwarming Vertraging van de timer voor de booster-verwarming op ON (Aan) zieten als de tanktemperatuur nicht worden bereikt (20 minutes ~ 1 uur 35 minutes).
Fun	Strl	Sterilisatie (JA/NEE) Sterilisatie instellen, als dat nodig is.
Str		Instellen Dag & Tijd Sterilisatie Timer instellen voor sterilisatie (slechts eenmaal per week).
boi	Strl	Instellen Sterilisatietemperatuur Temperatuur instellen voor sterilisatiefungtie (40°C ~ 75°C).
oPr	Strr	Tijd Aanhouden Sterilisatie De timer instellen voor het handhaven van de verwarmingstemperatuur voor het voltooien van de sterilisatiefungtie (5 minutes ~ 1 uur).

OFF/ON ①

HET TOESTEL AAN- OF UITSCHAKELEN

• Wanneer de unit ON (Aan) is, brandt de bedrijfs-LED en worden de werkelijk temperatuur voor wateruitlaat en buitenomgeving op de display van het regelpaneel getoond.

DE BEDRIJFSMODUS KIEZEN

VERWARMINGSSTAND

• ON (AAN) of OFF (UIT) schakelen van de paneel/vloerverwarming.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de binnen-unit.

- STAND VERWARMING + TANK

• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank en de binnen-unit.
• Deze bedieningshandeling wordt niet gebruikt wanneer de sanitaire watertank niet is geïnstalleerd.

TANKSTAND

• ON (AAN) of OFF (UIT) schakelen van de verwarming van de sanitaire tank.
• In deze stand levert de buiten-unit verwarmingscapaciteit aan de sanitaire tank.

GENIETEN VAN EEN STILLE OMGEVING

• Deze functie vermindert het geluid van de buiten-unit. In deze stand zal mogelijk de verwarmingscapaciteit afnemen.

BEDRIJFSSTAND BIJVERWARMING

• De bijverwarming levert extra verwarmingscapaciteit bij een lage buitentemperatuur en kan alleen worden ingeschakeld wanneer de binnen-unit in de verwarmingsstand staat.
• De bijverwarming wordt automatisch ingeschakeld (ON) wanneer aan de ingestelde voorwaarden wordt voldaan.
• U kunt zelf de verwarmingsstand annuleren door de betreffende knop nogmaals in te drukken.

STATUS

CONTROLESTAND SYSTEEMSTATUS

1. Ga naar de stand STATUS door 5 seconden in te drukken.
2. Druk op de controller om de temperatuur van de waterinvoer, de tank, de frequentie van de werkende compressor en de foutgeschiedenis te bekijken.

Druk op CANCEL - Wanneer de stand STATUS is ingeschakeld, brandt het indicatielampje "STATUS" (ON). - De stand STATUS kan niet worden geactiveerd als het indicatielampje "SETTING" brandt (ON).

GEAVANCEERDE BEDIENING

• Het verdient ten zeerste aanbeveling contact op te nemen met de officiële dealer bij u in de buurt als u wilt dat het temperatuurbereik van het water wordt gewijzigd.
• U kunt met het regelpaneel het temperatuurbereik voor de uitlaattemperatuur van het water en de buiten-omgevingstemperatuur instellen.

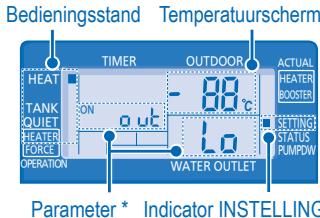

INSTELSTAND SYSTEEM

1. Ga naar de stand SETTING (INSTELLING) door 5 seconden in te drukken. Het indicatielampje "SETTING" brandt (ON).
2. Kies een parameter door op of te drukken.
3. Voer, na het selecteren van de parameter van uw keuze, de parameter in door op SELECT te drukken.
4. Stel de temperatuur van uw keuze in door op of te drukken.
5. Bevestig de instelling door nogmaals op SET te drukken.
6. Stel de andere parameters in door stap 2 tot en met 5 te herhalen.

Bedieningsstand Parameter* Beschrijving

HEAT	aʊt Lɑ	Ingestedle bienen-omgevingtemperatuur bij lage wateruilaatttemperatuur (-15°C ~ 15°C).
HEAT	aʊt Hɑ	Ingestedle bienen-omgevingtemperatuur bij hoge wateruilaatttemperatuur (-15°C ~ 15°C).
HEAT	H 20 Lɑ	Ingestedle wateruilaatttemperatuur bij lage bienen-omgevingtemperatuur (25°C ~ 55°C).
HEAT	H 20 Hɑ	Ingestedle wateruilaatttemperatuur bij hoge bienen-omgevingtemperatuur (25°C ~ 55°C).
HEAT	OFF	Ingestedle temperatuur voor het OFF (UIT) schakenen verwarmingsfunctie (5°C ~ 35°C).
HEATER	aʊt ON	Ingestedle bienen-omgevingtemperatuur voor het ON (AAN) schakenen verwarmingsfunctie (-15°C ~ 20°C).
TANK	SEt	Ingestedle temperatuur sanitaire tank (40°C ~ 75°C).

INSTELLING WATERTEMPERATUUR THERMO-SHIFT

1. Druk binnen 5 seconden op
2. Herhaal stap 3 tot 5 als u de shift-temperatuur van uw keuze (-5°C 5°C) wilt instellen.

Opmerkingen:

• Verlaat de stand SETTING (INSTELLING) door op te drukken of wacht 30 seconden.
• De ingestelde temperatuur zal in het systeem worden opgeslagen wanneer u deze eenmaal hebt bevestigd.
• De stand "SETTING" (INSTELLING) kan niet worden geactiveerd als de indicatielampjes "PUMPDW" en "STATUS" branden (ON).

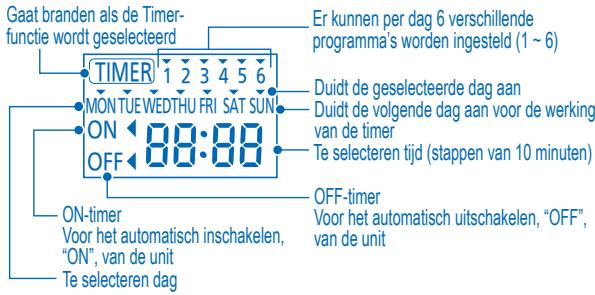

Timer-schema

Functie Stap

Timer-stand invoeren: Druk op TIMER

Stel dag & tijd in

1. Druk op of voor het selecteren van de dag van uw keuze. 2. Druk op SELECT
2. "1" knippert, druk op SELECT als u programma 1 wilt instellen.
3. Druk op OFF/ON als u ON- of OFF-timer wilt selecteren.
4. Druk op of voor het selecteren van de tijd van uw keuze.

Als u de timer wilt instellen samen met andere bedieningshandelingen, drukt u op MODE of quiet

1. Druk op SET als u programma 1 wilt bevestigen. De geselecteerde dag wordt geaccentueerd met . Na 2 seconden zal het scherm verdergaan naar het volgende programma.
2. Herhaal stap 4 tot 7 als u de programma's 2 tot 6 wilt instellen.
3. Wanneer tijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop [SET] wordt ingedrukt, wordt de instelling van dat moment bevestigd en wordt het instellen van de timer beëindigd.

Timer Toevoegen/ Wijzigen: Herhaal bovenstaande stappen.

TIMER uitschakelen: Druk op TIMER, druk daarna op CANCEL.

Timer inschakelen: Druk op TIMER, druk daarna op SET.

Timer controleren: 1. Druk op TIMER.

1. Druk op of totdat de dag van uw keuze verschijnt, druk op SELECT als u uw selectie wilt bevestigen.
2. Druk op of als u de ingestelde programma's wilt controleren.

Timer annuleren: 1. Druk op TIMER.

1. Druk op of totdat de dag van uw keuze verschijnt.
2. Druk op SELECT als u de programma-instelling wilt invoeren.
3. Druk op of totdat het programma van uw keuze verschijnt.
4. Druk op CANCEL als u het programma wilt annuleren.

Opmerkingen:

• U kunt de Timer voor iedere dag van de week instellen (maandag tot zondag) met 6 programma's per dag.
• Als de unit wordt ingeschakeld door de timer, dan zal de unit regelen met de laatst ingestelde temperatuur.
• U kunt nog een dag twee keer hetzelfde timer-programma instellen.
• U kunt ook gemeenschappelijke dagen instellen met dezelfde timer-instelling.
• Bevordert energiebesparing doordat u iedere dag 6 programma's kort kunt instellen.

OPGEPAST

- Schakel de voeding uit voordat u het apparaat reinigt.

• Gebruik geen benzeen, verdunner of schuurpoeder.
• Gebruik alleen zeep (ongeveer pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.
• Gebruik geen water dat warmer is dan 40°C.

TIP

• Voer regelmatig schoonmaakwerkzaamheden uit zodat u er zeker van kunt zijn dat de unit optimaal presteert. Vraag advies aan een officiële dealer.

WATERDRUKMETER

• Druk of stoot niet met harde puntige voorwerpen op de glazen kap. Dit zou de unit kunnen beschadigen.

• Het is belangrijk dat de waterdruk ligt tussen 0,05 en 0,2 MPa. Vraag advies aan een officiële dealer, als de waterdruk buiten het hierboven vermelde bereik ligt.

• Spat niet met water op de unit. Veeg de unit voorzichtig af met een zachte, droge doek.

EXTERN FILTER

• Maak het externe filter schoon tenminste een keer per jaar. Doet u dit niet, dan kan het filter verstopt raken en kan het systeem instorten. Vraag advies aan een officiële dealer.

BUITENUNIT

• Blokkeer de luchtinlaat- en luchtuitlaatopeningen niet, omdat hierdoor de apparatuur misschien slecht zal presteren of defect zal raken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is.
• Maak, in de winter, de buiten-unit vrij van sneeuw en verwijder de sneeuw bij de buiten-unit zodat de sneeuw de inlaat- en uitlaatopeningen niet kan blokkeren.

INSPECTIE

• Om te zorgen dat de unit optimaal functioneert, moet u op regelmatige intervallen seizoensinspecties aan de unit, het externe filter en de veldbedrading uitvoeren. Dit onderhoud dient uitgevoerd te worden door een gemachtigde dealer.
• Verwijder eventuele obstakels uit de luchtinlaat- en luchtuitlaatopeningen van de buiten-unit.

BIJ LANGDURIGE INACTIVITEIT

• Schakel de voeding uit.

OMSTANDIGHEDEN WAARIN U HULP MOET INROEPEN

SCHAKEL DE STROOMTOEVOER UIT en consulteer een bevoegde installateur, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.
• Er zijn waterdruppels/vreemde deeltjes in het controlepaneel binnengedrongen.
• Er lekt water uit de binnenunit.
• De zekering springt regelmatig uit.
• De stroomdraad wordt onnatuurlijk warm.

PROBLEEM OPLOSSEN

De volgende symptomen geven geen defect aan.

SYMPTOOM	OORZAAK
Geluid van stromend water tijdens werkung.	• Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkeleminuten met vertraging\ napat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor van de unit.
Er komt water/stoom uit de buitenunit.	• In de ledingen vindt condensatie of verdamping plaats.
In de stand Verwarmen kommt er damp van de buiten-unit.	• Dit wordenverooraakt door ontdooiing op de warmtwisselaar.
De buiten-unit werkkt nicht.	• Wanner de buitentemperatuur ligt buren het bereik dat een voorwaarde is voor functioneren, worden de beveiligingsfunctie van het warmtepompsysteme ingeschakeld.
Air-to-Water-Warmtepomp systemerwerk isuitgeschakeld.	• Als de temperatuur van het binnentoestel watertoevoer lager dan 20°C is. Reserve verwarmingselement is ingeschakeld om het water op te warmen.
Het is moeilijk het systeme te verwarmen.	• Wanner de verwarming werkkt met de binnen-unit en tegelijkkertijd met vloervewarming of paneelverwarming, kan de watertemperatuur dalen waardoor de vloer en de paneelverwarming minder goed werken. • Moeilijk te verwarmen zijn. • Wordt de uitaat of inlaat van de buiten-unit misschien geblokkeerd door een hoop sneeuw? • Wanner de ingestelde temperatuur van de wateruitkaat laag is ingesteld, za alles misschien moeilijk zijn te verwarmen.
Het systeem kan nicht onmiddelijk warm worden.	• Door de aard van het warmtepompsysteme zal het misschien enige tijd duren voordat het water is opgewarmd, als de unit worden ingeschakeld vanaf een koude start.
De unit.gaat waarwerken als de stroomvoorziening is hersteld.	• De unit worden bediend met de auto-herstartfunctie.

Controleer het volgende voordat u een onderhoudsmonteur belt.

SYMPTOOM	CONTROLEER
Verwarming werkt nicht efficiènt.	• Stel de temperatuur correct in. • Is afsluiter van de paneelverwarming ingesloten? • Verwijder eventuele obstkelsuit de luchtinlaat-en luchtuiilaatopeningen van de buiten-unit.
Luidruchtigijdens werking.	• ControllerDat het apparaat Niet geinstalleerd is op een schuine plaats of dat de klep Niet goed gesloten is.
Het apparaat werkt nicht.	• ControllerDat het stroomonderbreker ontkoppeld is.
Het bedrijsflampje brandt nicht of het scherm van het contrôlepaneel is leeg.	• Is de stroomvoorziening uitgeschakeld of is er een stroomstoring?

Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm van het controlepaneel.

• Schakel de unit uit en geef de storingscode door aan een officiële dealer.
• Timer-werking annuleren bij foutcode.

Knop Stand Extra verwarming

• Als het Air-to-Water Warmtepompsysteem niet werkt, kunt u het verwarmingswater met de bijverwarming verwarmen. Druk op FORCE als u de bijverwarming wilt inschakelen. Druk op OFF/ON als u de extra verwarming wilt uitschakelen.
• In de stand Extra Verwarming zijn alle andere functies niet toegestaan.

56

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijk afval mogen worden gemengd.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten worden gebracht in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze producten en batterijen correct te verwijderen, draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes worden opgelegd in overeenstemming met de nationale wetgeving.

Voor zakelijke gebruikers in de Europese Unie

Indien u elektrische en elektronische uitrusting wilt verwijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer en vraag informatie over de correcte wijze om deze producten te verwijderen.
