Produkttyp	Luft-Wasser-Wärmepumpe (Split-System)
Marke	Panasonic
Modell	WH-SDH16C6E5
Einheiten	Innengerät und Außengerät
Außentemperatur Betrieb (Heizen)	-20°C bis 35°C
Wasseraustrittstemperatur	25°C bis 55°C
Empfohlener Wasserdruck	0,05 bis 0,2 MPa
Einstellbare Warmwasserspeichertemperatur	40°C bis 75°C
Sterilisationsfunktion	Ja, Temperatur und Dauer einstellbar
Leiser Modus	Ja, reduziert das Geräusch des Außengeräts
Notheizung	Ja, automatisch und manuell
Programmierbarer Timer	Bis zu 6 Programme pro Tag
Externer Filter	Reinigung mindestens einmal jährlich empfohlen
Sicherheitseinrichtung	Integrierter RCCB-Schutzschalter
Reinigung des Innengeräts	Mit einem weichen, trockenen Tuch, kein Wasser
Erdungsanschluss	Erforderlich
Verwendung	Nicht in explosionsgefährdeter oder entzündlicher Atmosphäre verwenden
Nicht im Lieferumfang enthalten	Speicher, Heizkörper, externer Thermostat (andere Marken)

Häufig gestellte Fragen - WH-SDH16C6E5 PANASONIC

Wie stelle ich die Wasseraustrittstemperatur ein?

Rufen Sie den Einstellmodus auf, indem Sie SET 5 Sekunden lang drücken. Verwenden Sie die Tasten ▲/▼, um die Parameter H20La und H20H auszuwählen, und stellen Sie die Temperatur zwischen 25°C und 55°C ein.

Wie aktiviere ich den leisen Modus?

Drücken Sie die Taste Leiser Betrieb (Taste 4), um das Geräusch des Außengeräts zu reduzieren. Beachten Sie, dass dies die Heizleistung verringern kann.

Was tun bei Anzeige eines Fehlercodes?

Notieren Sie den angezeigten Fehlercode, schalten Sie das Gerät aus und wenden Sie sich an Ihren autorisierten Händler. Der Timer wird während dieser Störung annulliert.

Wie programmiere ich den Timer?

Drücken Sie TIMER, wählen Sie den Tag, stellen Sie die Start-/Stoppzeit mit ▲/▼ ein, bestätigen Sie mit SET. Bis zu 6 Programme pro Tag möglich.

Wie reinige ich das Innengerät?

Verwenden Sie ein weiches, trockenes Tuch zum vorsichtigen Abwischen. Verwenden Sie niemals Wasser, Benzin, Verdünner oder Scheuerpulver.

Wie hoch ist der empfohlene Wasserdruck?

Der Wasserdruck sollte zwischen 0,05 und 0,2 MPa liegen. Wenn er außerhalb dieses Bereichs liegt, wenden Sie sich an einen autorisierten Händler.

Wie aktiviere ich die Notheizung?

Die Notheizung wird bei niedrigen Außentemperaturen automatisch aktiviert. Sie können auch die Taste FORCE drücken, um sie bei einer Störung manuell zu aktivieren.

Wie stelle ich die Speichersterilisation ein?

Wählen Sie im speziellen Einstellmodus die Funktion Sterl. Stellen Sie die Temperatur (40°C-75°C) und die Haltezeit (5 Min.-1 Std.) ein. Bestätigen Sie mit SET.

Warum gibt das Außengerät Dampf ab?

Dies ist normal während des Abtauens des Wärmetauschers im Heizmodus. Es tritt auch Kondensation oder Wasserverdampfung auf.

Was tun bei unzureichender Heizung?

Überprüfen Sie die Temperatureinstellung, stellen Sie sicher, dass die Lüftungsöffnungen des Außengeräts nicht blockiert sind und dass das Ventil des Heizpanels geöffnet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Händler.

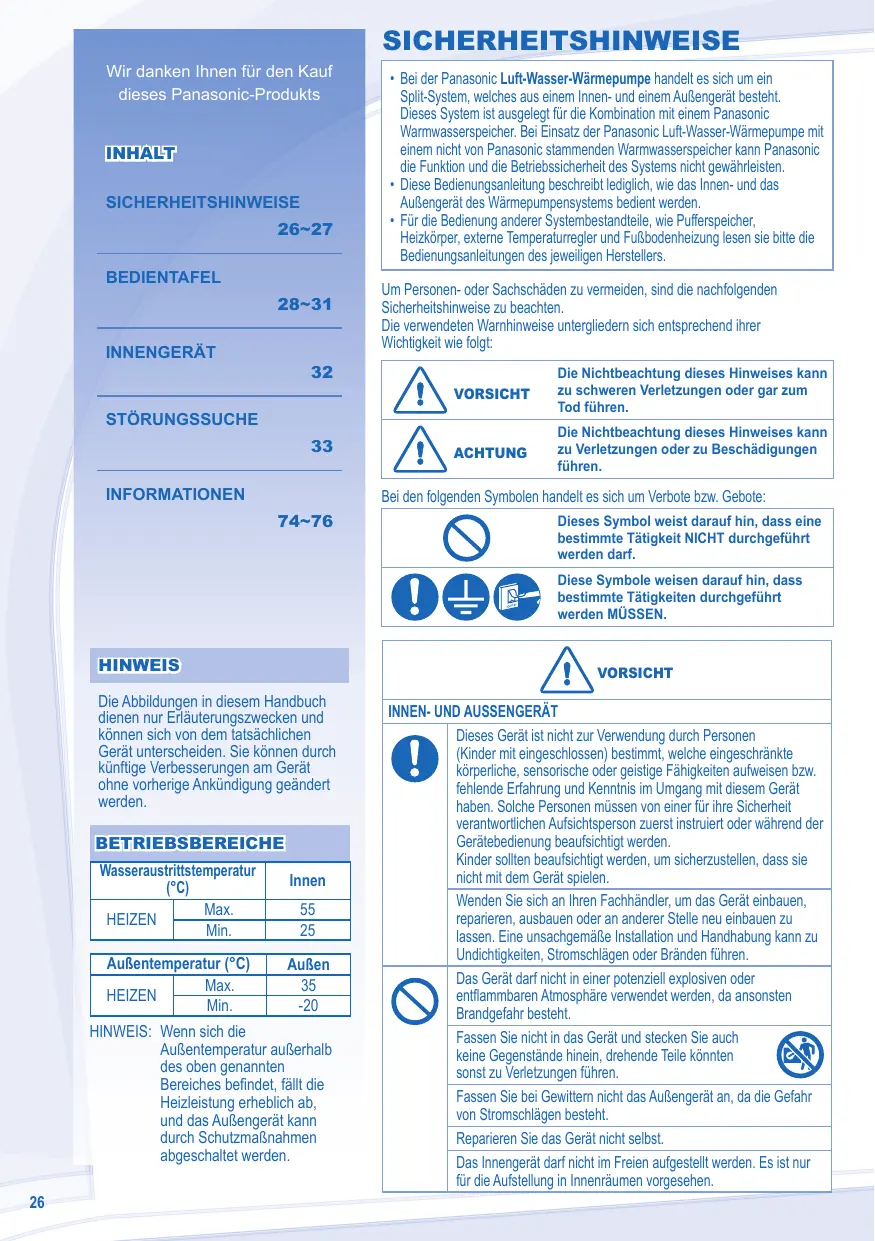

BEDIENUNGSANLEITUNG WH-SDH16C6E5 PANASONIC

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

Vor der Inbetriebnahme des Geräts ist sicherzustellen, dass die Montage durch einen autorisierten Händler fachgerecht entsprechend der Installationsanleitung durchgeführt wurde.

Wir danken Ihnen für den Kauf dieses Panasonic-Produkts.

INHALT

SICHERHEITSHINWEISE

26~27

BEDIENTAFEL

28~31

INNENGERÄT

32

STÖRUNGSSUCHE

33

INFORMATIONEN

74~76

HINWEIS

Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

BETRIEBSBEREICHE

Wasseraustritttemperatur (°C)		Innen
HEIZEN	Max.	55
	Min.	25

INNEN- UND AUSSENGERÄT

AuBentemperatur (°C)		Außen
HEIZEN	Max.	35
	Min.	-20

HINWEIS: Wenn sich die

Außentemperatur außerhalb des oben genannten Bereiches befindet, fällt die Heizleistung erheblich ab, und das Außengerät kann durch Schutzmaßnahmen abgeschaltet werden.

SICHERHEITSHINWEISE

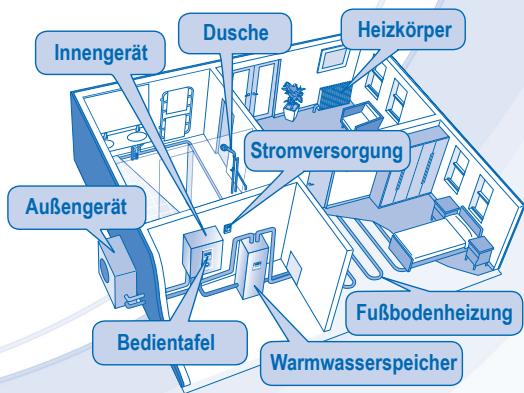

• Bei der Panasonic Luft-Wasser-Wärmepumpe handelt es sich um ein Split-System, welches aus einem Innen- und einem Außengerät besteht. Dieses System ist ausgelegt für die Kombination mit einem Panasonic Warmwasserspeicher. Bei Einsatz der Panasonic Luft-Wasser-Wärmepumpe mit einem nicht von Panasonic stammenden Warmwasserspeicher kann Panasonic die Funktion und die Betriebssicherheit des Systems nicht gewährleisten.
• Diese Bedienungsanleitung beschreibt lediglich, wie das Innen- und das Außengerät des Wärmepumpensystems bedient werden.
• Für die Bedienung anderer Systembestandteile, wie Pufferspeicher, Heizkörper, externe Temperaturregler und Fußbodenheizung, lesen Sie bitte die Bedienungsanleitungen des jeweiligen Herstellers.

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten.

Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

VORSICHT

Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

ACHTUNG

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

VORSICHT

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Wenden Sie sich an Ihren Fachhändler, um das Gerät einbauen, reparieren, ausbauen oder an anderer Stelle neu einbauen zu lassen. Eine unsachgemäße Installation und Handhabung kann zu Undichtigkeiten, Stromschlägen oder Bränden führen.

Das Gerät darf nicht in einer potenziell explosiven oder entflammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Gerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

Reparieren Sie das Gerät nicht selbst.

Das Innengerät darf nicht im Freien aufgestellt werden. Es ist nur für die Aufstellung in Innenräumen vorgesehen.

VORSICH
STROMVERSORGUNG
	Verwenden Sie keine modifierten oder miteinander verbundenen oder nicht spezifierten Netzkabel und auch keine Veränderungskabel, um Überhitzung und Brandgebung zu vermeiden.
	Um Überhitzungen und Brandgebung zu vermeiden, darf das Klimagerät den Stromanschluss nicht mit anderen Geräten teilen.
	Um Stromschäfte zu vermeiden, darf das Gerät nicht mit feuchten Händen bedient werden.
	Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährung für Personen zu vermeiden.
	Dieses Gerät ist mit einem Fehlerstrom-Schutzschalter ausgestattet. Es wird dringend empfehlen, die Funktion des Fehlerstrom-Schutzschalters nach der Installation sowie in regelmäßigen Abständen bei Wartungs- oder Servicearbeiten durch einen autorisierten Kundendienst überprüften zu halten. Bei Nichtbeachtung kontitle unter Umständen Stromschäfte oder Brände die Folge sein.
	Es wird dringend empfehlen, das Klimagerät zusätzlich mit einem FI-Schutzschalter zu versehen, um Stromschäfte oder Brände zu vermeiden.
	Bei Service- und Wartungsarbeiten sollen Handschuhe getragen werden, um Gefahren zu vermeiden.
	Dieses Gerät muss geerdt sein, um Stromschäfte oder Brände zu vermeiden.
	Um Stromschäfte zu vermeiden, ist die Stromzufahr des Klimagerätts zu unterbrechen, wenn: - das Gerät gereinigt oder gewartet werden soll, - länger Zeit nicht verwendent werden soll, - ein starkes Gewitter herrscht.
	Dieses System setzt sich aus mehreren Geräten zusammen. Vor Arbeiten an der Elektrik des Inngenerträts ist die Stromzufahr zu allen Geräten zu unterbrechen, um Stromschäfte, Verbrennungen oder tõdliche Verletzungen zu vermeiden.

Im Fall einer Funktionsstörung oder einer Fehlfungkeit ist das Produkt auszuschalten und der Netzstecker zuziehen bzw. der Sicherungsm automat zu öffnen (Gefahr von Rauchbildung, Feuer oder elektrischen Schlägen).
Beispiele für Funktionstörungen bzw. Fehlfaktionen	Der Fehlerstrom-Schutzschalter lost aus.Es nicht im Gerätebetrieb verbrannt, und es treten ungewöhnliche Gerausche oder Vibrationen auf.Aus dem Gerät tritt weiter Warmwasser aus.
Wenden Sie sich für Wartungs- und Reparaturarbeitien umgehend an ihren Fachhändler.

ACHTUNG
INNEN- UND AUSSENGERÄT
	Das Innengerätarf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
	Das Gerätarf nicht in der Höhe von Verbrennungserträgen oder in einem Badezimmer installiert werden, da sonst die Gefahr von Stromschlagen oder Feuer besteht.
	Während des Betriebs sollte die Wasseraustritsleitung des Innengeräts nicht berührt werden.
	Es sollte nichts auf das Gerät gelegt oder unter das Gerät gestellt werden.
	Stellen oder setzen Sie sich nicht auf das Außergerät, Sie konnten herunterfallen und sich verletzen.
	Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie konnten sich sonst verletzen.
	Die Kondensatleitung muss korrekt angeschlossen sein. Bei unsachgemäß angeschlossener Kondensatleitung kann Kondenswasser austreten.
	Die Montagekonsole sollte regelmäßig auf Beschäftigungen untersucht werden. Nach larger Betriebsdauer kann es vorkommen, dass die Montagekonsole an Tragkraft verliert.
BEDIENTAFEL
	Die Bedientafelarf nicht nass werden, da sonst die Gefahr von Stromschlagen oder Feuer besteht.
	Drücken Sie die Tasten der Bedientafel nicht mit harten, spitzen Gegenständen, da sie sonst beschädigt werden kann.
	Die Bedientafelarf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.
	Warten oder reparieren Sie die Bedientafel nicht selbst. Wenden Sie sich an einen autorisierten Fachhändler, um Verletzungen und Beschäftigungen zu vermeiden.

• Es kann sein, dass einige in dieser Anleitung beschriebene Funktionen nicht auf Ihr Gerät zutreffen.
• Wenden Sie sich für weitere Informationen an Ihren Fachhändler.
• Die Tasten RESET FORCE und PUMPDW werden im Normalbetrieb nicht benötigt.

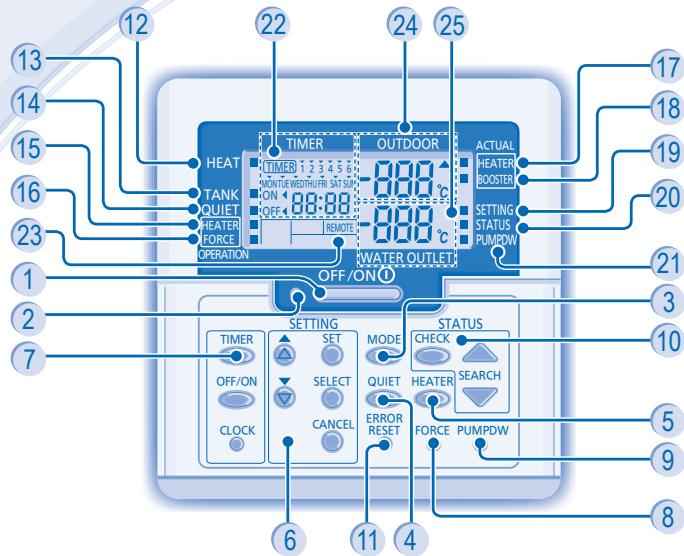

1 Betriebstaste (EIN/AUS) 2 Betriebs-LED 3 Betriebsartenwahltaste 4 Taste für Flüsterbetrieb 5 Taste für den Betrieb der Innengeräte-Zusatzheizung 6 Tasten zur Systemprogrammierung 7 Timer-Programmiertasten 8 Taste für Notheizbetrieb 9 Taste zum Abpumpen des Systems 10 Systemstatustasten 11 Fehlerrückstelltaste 12 Betriebsanzeige Heizen (EIN/AUS) 13 Betriebsanzeige Brauchwasserspeicher (EIN/AUS)

14 Betriebsanzeige Flüsterbetrieb (EIN/AUS) 15 Anzeige Anforderung Zusatzheizung (EIN/AUS) 16 Anzeige Anforderung Notheizbetrieb (EIN/AUS) 17 Betriebsanzeige Zusatzheizung (EIN/AUS) 18 Betriebsanzeige Brauchwasser-Zusatzheizung (EIN/AUS) 19 Anzeige Systemprogrammierung (EIN/AUS) 20 Anzeige Systemstatus (EIN/AUS) 21 Anzeige Abpumpbetrieb (EIN/AUS) 22 Anzeige von Timereinstellung und Uhrzeit 23 Anzeige externe Steuerung 24 Anzeige der Außentemperatur 25 Anzeige der Wasseraustrittstemperatur

VORBEREITUNG DER BEDIENTAFEL Einstellung von Wochentag und Uhrzeit

1. Drücken Sie
2. Drücken Sie bzw., um den aktuellen Wochentag einzustellen.
3. Bestätigen Sie die Einstellung mit
4. Wiederholen Sie die Schritte 2 und 3, um die aktuelle Uhrzeit einzugeben.

Hinweise:

• Der aktuelle Wochentag und die Uhrzeit müssen eingestellt werden, wenn:
• die Stromzufuhr zum ersten Mal eingeschaltet wird,
• seit der letzten Unterbrechung der Stromzufuhr eine lange Zeit vergangen ist.
• Die eingestellte aktuelle Uhrzeit wird zur Basiszeit für alle Timerfunktionen.

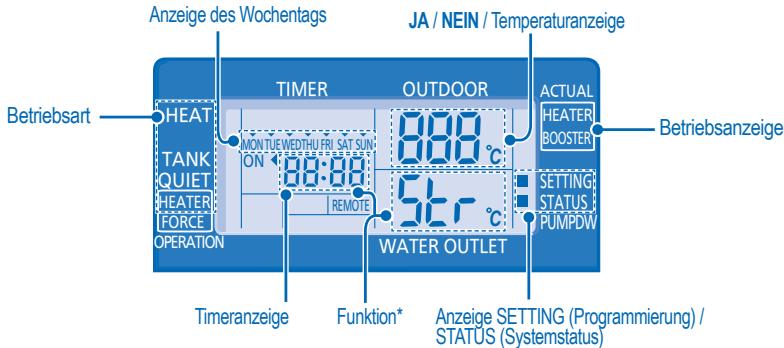

PROGRAMMIEREN VON SONDERFUNKTIONEN

• Nach der Installation können durch den Anwender Einstellungen vorgenommen werden. Die ursprünglichen Einstellungen bleiben solange erhalten, bis sie vom Anwender geändert werden. Die Bedientafel kann für unterschiedliche Systeme verwendet werden. Es kann sein, dass einige Funktionen nicht auf Ihr Gerät zutreffen.
• Achten Sie darauf, dass die Betriebs-LED vor dem Einstellen nicht leuchtet.

PROGRAMMIEREN DER FUNKTIONEN UND DES TIMERS

1. Drücken Sie SET und CHECK gleichzeitig 5 Sekunden lang, um in den Programmiermodus der Sondereinstellungen zu gelangen. Die Anzeigen SETTING (Programmierung) und STATUS (Systemstatus) erscheinen.
2. Drücken Sie bzw., um die Funktionen zu durchlaufen.

SELECT 3. Drücken Sie , um in die Einstellung der jeweiligen Funktion zu gelangen. 4. Drücken Sie bzw. , um die Funktion zu aktivieren (YES) oder zu deaktivieren (NO), oder um Uhrzeit und Wochentag einzustellen. 5. Bestätigen Sie die Einstellung mit SET

Funktion *	Betriebsart/Betriebsanzeige	Beschreibung
con	ro ai	Externer Temperaturregler (JA / NEIN)Einstellung, ob ein externer Temperaturregler angeschlossen ist.
con	TANK	Anschluss eines Brauchwasserspeichers (JA / NEIN)Einstellung, ob ein Brauchwasserspeicher angeschlossen ist.
Pry	HEAT	Heizungsvorrag (JA / NEIN)Einstellung des Vorrangs der Heizung gegenüber der Brauchwassererwärung.
nt	HEAT	Aufwärmdauer HeizungEinstellung der Zeitspanne der Aufheizung des Heizungssystems in der Betriebsart Heiz- und Brauchwasserbetrieb (30 Min. bis 10 Std.).
nt	TANK	Aufwärmdauer BrauchwassererwärungEinstellung der Zeitspanne der Aufheizung des Brauchwassers in der Betriebsart Heiz- und Brauchwasserbetrieb (5 Min. bis 1 Std. 35 Std.).
dL	BOOSTER	Einschaltverzügerung der Brauchwasser-ZusatzheizungEinstellung der Verzügerungsdauer bis zum Einsatzen der Zusatzheizung des Brauchwasserspeichers, wenn die Speichertemperatur nicht erreicht wird (20 Min. bis 1 Std. 35 Std.).
Fun	Strl	Entkeimung (JA / NEIN)Einstellung einer eventuell erforderlichen Entkeimungdes Brauchwassers.
Str		Tag und Uhrzeit der EntkeimungEinstellung von Tag und Uhrzeit der einzel proWoche durchzuführenden Entkeimung.
ba	Strl	EntkeimungstemperaturEinstellung der für die Entkeimung zu verwendenden Temperatur (40 bis 75 °C).
oPr	Str

OFF/ON ①

EIN- BZW. AUSSCHALTEN DES GERÄTS

• Wenn das Gerät eingeschaltet ist, leuchtet die Betriebs-LED, und auf dem Display werden die Wasseraustrittstemperatur und die Außentemperatur angezeigt.

EINSTELLEN DER BETRIEBSART

HEAT → HEAT+TANK → TANK

HEIZBETRIEB (HEAT)

• Ein- bzw. Ausschalten der Heizkörper- bzw. Fußbodenheizung.
• In dieser Betriebsart stellt das Außengerät Heizleistung für das Innengerät bereit.

- HEIZ- UND BRAUCHWASSERBETRIEB (HEAT + TANK)

• In dieser Betriebsart stellt das Außengerät Heizleistung für das Innengerät und den Brauchwasserspeicher bereit.
• Diese Betriebsart wird nicht genutzt, wenn kein Brauchwasserspeicher installiert ist.

BRAUCHWASSERBETRIEB (TANK)

• Ein- bzw. Ausschalten des Brauchwasserspeicherbetriebs.
• In dieser Betriebsart stellt das Außengerät Heizleistung für den Brauchwasserspeicher bereit.

FLÜSTERBETRIEB

• In dieser Betriebsart wird der Schallpegel des Außengeräts verringert. Dies kann eine Verringerung der Heizleistung zur Folge haben.

BETRIEB DER ZUSATZHEIZUNG

• Die Zusatzheizung stellt bei niedrigen Außentemperaturen eine zusätzliche Heizleistung zur Verfügung. Sie kann nur im Heizbetrieb des Innengeräts genutzt werden.
• Die Zusatzheizung wird automatisch zugeschaltet, wenn die programmierten Einstellungen dies erfordern. Um die Zusatzheizung manuell auszuschalten, ist die entsprechende Taste erneut zu drücken.

STATUS

ÜBERPRÜFEN DES SYSTEMSTATUS

1. Drücken Sie CHECK 5 Sekunden lang, um in den STATUS-Betrieb zu gelangen.
2. Drücken Sie bzw., um die Rücklauftemperatur, die Speichertemperatur, die Verdichterfrequenz bzw. das Störungsprotokoll abzurufen.
3. Drücken Sie , um den STATUS-Betrieb zu verlassen.
4. Sobald der STATUS-Betrieb aufgerufen wird, erscheint die Anzeige STATUS auf dem Display.
5. Der STATUS-Betrieb kann nicht aufgerufen werden, solange die Anzeige SETTING erscheint.

ERWEITERTER BETRIEB

• Um den Wassertemperaturbereich zu ändern, wird dringend empfohlen, dass Sie sich an Ihren Fachhändler wenden.
• Sowohl die Wasserausstrittstemperatur als auch der Außentemperaturbereich können über die Bedientafel eingestellt werden.

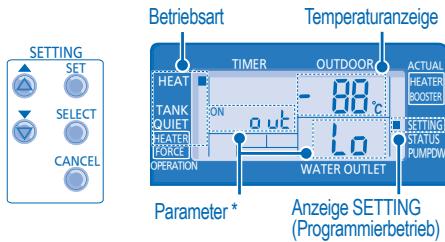

SYSTEMPROGRAMMIERUNG

1. Drücken Sie SET 5 Sekunden lang, um in den Programmierbetrieb (SETTING) zu gelangen. Die Anzeige SETTING erscheint.
2. Drücken Sie bzw., um einen Parameter auszuwählen.
3. Nach Auswahl des Parameters drücken Sie , um den Parameter einstellen zu können.
4. Drücken Sie bzw., um die gewünschte Temperatur einzustellen.
5. Drücken Sie , um die Einstellung zu bestätigen.
6. Wiederholen Sie die Schritte 2 bis 5, um andere Parameter einzustellen.

Betriebsart Parameter * Beschreibung

HEAT	aut La	Einstellung der Außentemperatur bei niedriger Wasseraustrittstempoatur (-15 bis 15 °C).
HEAT	aut H,	Einstellung der Außentemperatur bei hoher Wasseraustrittstempoatur (-15 bis 15 °C).
HEAT	H 20 La	Einstellung der Wasseraustrittstempoatur bei niedriger Außentemperatur (25 bis 55 °C).
HEAT	H 20 H,	Einstellung der Wasseraustrittstempoatur bei hoher Außentemperatur (25 bis 55 °C).
HEAT	OFF	Einstellung der Solltemperatur zum Abschalten des Heizbetriebs (5 bis 35 °C).
HEATER	aut ON	Einstellung der Außentemperatur zum Einschalten der Zusatzheziehung (-15 bis 20 °C).
TANK	SET	Solltemperatur des Brauchwassers (40 bis 75 °C).

EINSTELLEN DER WASSERTEMPERATURVERSCHIEBUNG

1. Drücken Sie die SET-Taste weniger als 5 Sekunden lang.
2. Drücken Sie die Tasten + oder -, um die Temperaturverschiebung einzustellen (-5 bis +5 °C).
3. Drücken Sie die Taste OK, um die Einstellung zu bestätigen.

Hinweise:

• Drücken Sie die Taste MODE oder warten Sie 30 Sekunden lang, um den Programmierbetrieb (SETTING) zu verlassen.
• Die Solltemperatur wird nach dem Bestätigen im System gespeichert.
• Der Programmierbetrieb (SETTING) kann nicht aufgerufen werden, solange die Anzeige PUMPDW oder STATUS erscheint.

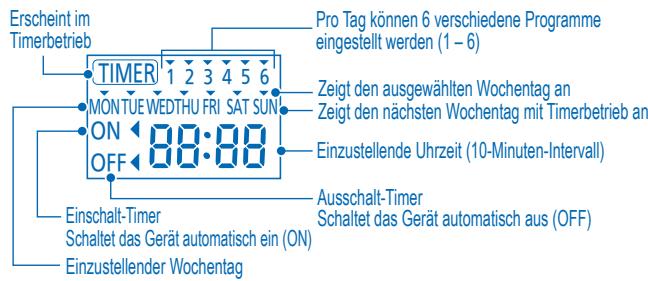

Timeranzeige

Funktion Schritt

Aufrufen des Timers: Drücken Sie die Taste TIMER.

Einstellen von Datum und Uhrzeit: 1. Drücken Sie die Tasten + oder -, um den gewünschten Wochentag auszuwählen. 2. Bestätigen Sie die Einstellung mit der Taste SELECT. 3. Auf dem Display blinkt die Uhrzeit. 4. Drücken Sie die Taste MODE, um das Programm 1 einzustellen. 5. Drücken Sie die Tasten + oder -, um den Einsatz- bzw. den Ausschalt-Timer auszuwählen. 6. Drücken Sie die Tasten + oder -, um die gewünschte Uhrzeit einzustellen. Mit der Taste MODE QUIET können Sie zusammen mit der Schaltzeit auch andere Betriebsarten einstellen. 7. Drücken Sie die Taste SET, um Programm 1 zu bestätigen. Der ausgewählte Wochentag wird durch das Symbol ∇ gekennzeichnet.

• Nach 2 Sekunden wechselt die Anzeige zum nächsten Programm.
• Wiederholen Sie die Schritte 4 bis 7, um die Programme 2 bis 6 einzustellen.
• Wenn während der Timereinstellung 30 Sekunden lang keine Taste gedrückt wird, oder wenn die Taste gedrückt wird, wird die aktuelle Einstellung übernommen, und der Einstellvorgang ist beendet.

Ändern oder Hinzufügen von Timerprogrammen: Wiederholen Sie die oben beschriebenen Schritte.

Deaktivieren des Timers: Drücken Sie crrctte

Aktivieren des Timers: Drücken Sie TINER, dann

Überprüfen des Timerprogramms: 1. Drücken Sie 2. Drücken Sie bzw., bis der gewünschte Wochentag angezeigt wird. Drücken Sie dann SELECT, um die Auswahl zu bestätigen. 3. Drücken Sie bzw. , um die eingestellten Programme zu überprüfen.

Löschen von Timerprogrammen: 1. Drücken Sie 2. Drücken Sie bzw. bis der gewünschte Wochentag angezeigt wird. 3. Drücken Sie SELECT, um zur Programmeinstellung zu gelangen. 4. Drücken Sie bzw., bis der gewünschte Wochentag angezeigt wird. 5. Drücken Sie CANCEL, um das Programm zu löschen.

Hinweise:

• Der Timer kann für jeden Wochentag (Montag bis Sonntag) mit sechs Programmen pro Tag eingestellt werden.
• Wenn das Gerät mit dem Einsatz-Timer eingeschaltet wird, wird es die Raumtemperatur gemäß der zuvor eingestellten Temperatur regulieren.
• Ein bestimmtes Timerprogramm kann pro Tag nur einmal eingestellt werden.
• Es können mehrere Tage mit den gleichen Timereinstellungen programmiert werden.
• Erhöhen Sie die Energieersparnis durch die Möglichkeit, pro Wochentag bis zu 6 Schaltvorgänge einzustellen.

ACHTUNG

- Unterbrechen Sie vor dem Reinigen die Stromzufuhr.

REINIGUNGSANWEISUNGEN

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur milde oder neutrale Haushaltsreiniger (pH-Wert ca. 7).
• Verwenden Sie kein Wasser, das wärmer als 40 °C ist.

HINWEIS

• Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

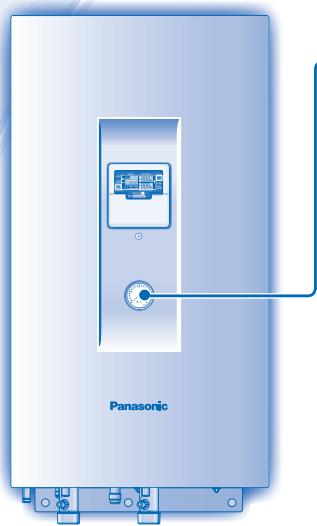

MANOMETER FÜR WASSERDRUCK

• Nicht mit harten oder spitzen Gegenständen gegen die Glasabdeckung drücken oder schlagen, da diese dadurch beschädigt werden kann.

• Der Wasserdruck sollte in einem Bereich von 0,05 bis 0,2 bar liegen.
• Wenn der Wasserdruck außerhalb dieses Bereichs liegt, wenden Sie sich an Ihren Fachhändler.

INNENGERÄT UND BEDIENFELD

• Nicht direkt mit Wasser bespritzen.
• Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

EXTERNER WASSERFILTER

• Der externe Wasserfilter muss einmal pro Jahr gereinigt werden, da das System bei verstopftem Filter ausfallen kann. Wenden Sie sich hierzu an Ihren Fachhändler.

AUSSENGERÄT

• Luftein- und -austrittsöffnungen nicht verschließen, da dies zu Leistungsverringerungen oder Ausfällen führen kann. Hindernisse sind zu entfernen, um die Luftzufuhr zu gewährleisten.
• Im Winter ist in der Höhe des Außengeräts liegender Schnee zu entfernen, damit die Luftein- und -austrittsöffnungen nicht verschlossen werden.

INSPEKTION

Um eine optimale Leistung des Geräts zu gewährleisten, müssen in regelmäßigen Abständen Inspektionen des Geräts, des externen Wasserfilters und der Verkabelung durchgeführt werden. Diese Wartungsarbeiten sollten durch einen autorisierten Kundendienst durchgeführt werden. - Stellen Sie sicher, dass die Luftein- und -austrittsöffnungen des Außengeräts frei gehalten werden.

LÄNGERE BETRIEBSUNTERBRECHUNG

• Unterbrechen Sie die Stromversorgung.

KRITERIEN FÜR DAS ABSCHALTEN DES GERÄTS

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Betriebsgeräusche.
• Wasser/Fremdkörper sind in die Bedientafel gelangt.
• Wasser tropft aus dem Innengerät.
• Der Sicherungsautomat löst häufig aus.
• Das Stromkabel wird ungewöhnlich warm.

STÖRUNGSSUCHE

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

SYMPTOM	MÖGliche URSACHE
Strömungseräusche während des Betriebs.	Durch das Gerät strömt Kätemittel.
Nach dem Neustart verzögert sich der Betrieb um eine Minute.	Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
Aus dem Außengerät tritt Wasser oder Dampf aus.	Auf den Rohren kann Wasser kondensieren oder verdunsten.
Aus dem Außengerät tritt im Heizbetrieb Dampf aus.	Dies kommt vor, wenn der Wärmetauscher des Außengeräts abgetaut wird.
Das Außengerät Funktioniert nicht.	Wen sich die Außentemperatur außerhalb des Betriebsbereiches befindet, leitet das Wärmpumpensystem Schutzfunktionen ein.
Die Luft/Wasser-Wärmpumpe schaltet sich aus.	Dies ist der Fall, wenn die Rücklauftemperatur unter 20 °C fällt. Die Zusatzheziehung wird daraufhin eingeschaltet, um das Wasser zu erwämen.
Das System heizt nicht richtig.	Wenn zum Heizen gleichzeitig eine Fußbodenheziehung und Heizkorper eingesetzt werden, kann es vorkommen, dass die Warmwassertemperatur sinkt und die Heizwirkung von Fußbodenheziehung oder Heizkorpern nachlässt. Bei sehr geringen Außentemperaturen ist es möglich, dass die Heizleistung verringgert ist. Die Luftlein- bzw. -austrittsöffungen des Außengeräts können durch Schnee verschlossen sein. Bei zu gering eingestellter Warmwasseraustrittstemperatur ist es möglich, dass die erforderliche Heizleistung nicht erreicht wird.
Das System wird nicht sofort warm.	Beim Einsalten der Wärmpumpe kann es systembedingt etwas dauerern, bis das Wasser erwartst ist.
Das Gerät gehen nach einem Stromausfall in Betrieb.	Dies ist der automatische Wiederanlauf des Geräts.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

SYMPTOM	ZU ÜberPRÜFEN
Das Gerätheits nicht richtig.	Stellen Sie die Temperatur richtig ein.Ist das Heizkörpersentil geschlossen?Stellen Sie sichere, dass die Luftlein- und -austrittsöffnungen des Außengeräts frei sind.
Das Gerät arbeitet laut.	Kontrollieren Sie, ob das Gerät eventuell verkanteteingebauert wurde, oder ob die Abdeckung nicht richtiggeschlossen ist.
Das Gerät funktioniert nicht.	Überprüfen Sie, ob der Sicherungsautomat ausgelösst hat.
Die Betriebs-LED leuchtet nicht, oder die Anzeige der Bedientafel ist leer.	Ist die Stromzufahr unterbrochen oder der Stromausgefallen?

Die Betriebs-LED blinkt, und auf der Anzeige der Bedientafel wird ein Fehlercode angezeigt.

• Schalten Sie das Gerät aus und teilen Sie den Fehlercode Ihrem Fachhändler mit.
• Sobald ein Fehlercode erscheint, wird die Timerfunktion deaktiviert.

Taste für Notheizbetrieb

• Die Innengeräte-Zusatzheizung kann bei einer Störung des Außengeräts als Notheizung verwendet werden. Drücken Sie FORCE, um den Notheizbetrieb einzuschalten.
• Drücken Sie OFF/ON, um den Notheizbetrieb wieder auszuschalten.
• Während des Notheizbetriebs sind keine anderen Operationen zulässig.

VORBEREITUNG BEDIENFELD

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen. Bringen Sie die alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie, wertvolle Ressourcen zu schätzen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführliche Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich an ihre örtlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafen verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.
