Tipo de produto	Bomba de calor ar-água (sistema split)
Marca	Panasonic
Modelo	WH-SDH16C6E5
Unidades	Unidade interior e unidade exterior
Temperatura exterior de funcionamento (aquecimento)	-20°C a 35°C
Temperatura de saída de água	25°C a 55°C
Pressão de água recomendada	0,05 a 0,2 MPa
Temperatura do reservatório sanitário ajustável	40°C a 75°C
Função esterilização	Sim, ajustável em temperatura e duração
Modo silencioso	Sim, reduz o ruído da unidade exterior
Aquecimento de emergência	Sim, automático e manual
Temporizador programável	Até 6 programas por dia
Filtro externo	Limpeza recomendada pelo menos uma vez por ano
Dispositivo de segurança	Disjuntor RCCB integrado
Limpeza da unidade interior	Com um pano macio e seco, sem água
Ligação à terra	Obrigatório
Utilização	Não utilizar em atmosfera explosiva ou inflamável
Material não fornecido	Reservatório, radiador, controlador térmico externo (outras marcas)

Perguntas frequentes - WH-SDH16C6E5 PANASONIC

Como ajustar a temperatura de saída de água?

Acesse o modo SETTING pressionando SET por 5 segundos. Use as teclas ▲/▼ para selecionar os parâmetros H20La e H20H, e ajuste a temperatura entre 25°C e 55°C.

Como ativar o modo silencioso?

Pressione a tecla Funcionamento silencioso (tecla 4) para reduzir o ruído da unidade exterior. Note que isso pode reduzir a capacidade de aquecimento.

O que fazer em caso de exibição de um código de erro?

Anote o código de erro exibido, desligue a unidade e entre em contato com o revendedor autorizado. O temporizador será cancelado durante esta falha.

Como programar o temporizador?

Pressione TIMER, selecione o dia, ajuste a hora de início/parada com ▲/▼, confirme com SET. Até 6 programas por dia possíveis.

Como limpar a unidade interior?

Use um pano macio e seco para limpar delicadamente. Nunca use água, benzeno, diluente ou pó abrasivo.

Qual é a pressão de água recomendada?

A pressão de água deve estar entre 0,05 e 0,2 MPa. Se estiver fora desta faixa, consulte um revendedor autorizado.

Como ativar o aquecimento de emergência?

O aquecimento de emergência ativa automaticamente em baixas temperaturas exteriores. Você também pode pressionar a tecla FORCE para ativá-lo manualmente em caso de falha.

Como ajustar a esterilização do reservatório?

No modo de ajuste especial, selecione a função Sterl. Ajuste a temperatura (40°C-75°C) e a duração de manutenção (5 min-1 h). Confirme com SET.

Por que a unidade exterior emite vapor?

Isso é normal durante o descongelamento do trocador de calor no modo de aquecimento. Também ocorre condensação ou evaporação de água.

O que fazer se o aquecimento for insuficiente?

Verifique o ajuste de temperatura, certifique-se de que as aberturas da unidade exterior não estão obstruídas e que a válvula do painel de aquecimento está aberta. Se o problema persistir, entre em contato com um revendedor autorizado.

MANUAL DE UTILIZADOR WH-SDH16C6E5 PANASONIC

Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para futura referência.

Antes de colocar a unidade em configuração, certifique-se de que a instalação foi feita corretamente por um fornecedor autorizado e que seguiu com precisão as instruções de instalação dadas.

Πριν θέσετε τη μονάδα σε λειτουργία, διαβάστε προσεκτικά αυτές τις οδηγίες χρήσης και φυλάξτε τις για μελλοντική αναφορά.

Πριν θέσετε σε λειτουργία τη μονάδα, βεβαιωθείτε ότι η εγκατάσταση έχει γίνει κανονικά από εξουσιοδοτημένο αντιπρόσωπο, ο οποίος ακολούθησε πιστά τις οδηγίες εγκατάστασης.

Преди да задействате климатика, прочетете внимателно инструкциите за употреба или запазете за бъдещи справки.

Преди да включите устройството, уверете се, че монтажът е извършен правилно и прецизно от оторизиран дилър, като са спазени инструкциите за монтаж.

CONDIÇÕES DE FUNCIONAMENTO

Temperatura de laittersa (°C)		Interior
CALENTAMIENTO	Máx.	55
	Min.	25

Temperatura ambiente (°C)		Exterior
CALENTAMENTO	Máx.	35
	Min.	-20

FUNCIONAMENTO AVANÇADO

para fixar a temperatura desejada.

FUNCIONAMENTO AVANÇADO

FUNCIONAMENTO ANÓMALO

RESOLUÇÃO DE PROBLEMAS

57

INFORMAÇÃO

74~76

NOTA

As ilustrações deste manual têm apenas um caráter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fins de melhoramento futuro.

CONDIÇÃO DE FUNCIONAMENTO

Temperatura de saía da agua (°C)		Interior
AQUECIMENTO	Máx.	55
	Min.	25

UNIDADE INTERIOR E UNIDADE EXTERIOR

Temperatura ambiente (°C)		Exterior
AQUECIMENTO	Máx.	35
	Mín.	-20

ATENÇÃO: Quando a temperatura exterior estiver fora da média de temperatura acima referida, a capacidade de aquecimento irá descer significativamente e a unidade exterior poderá parar para controlo de proteção.

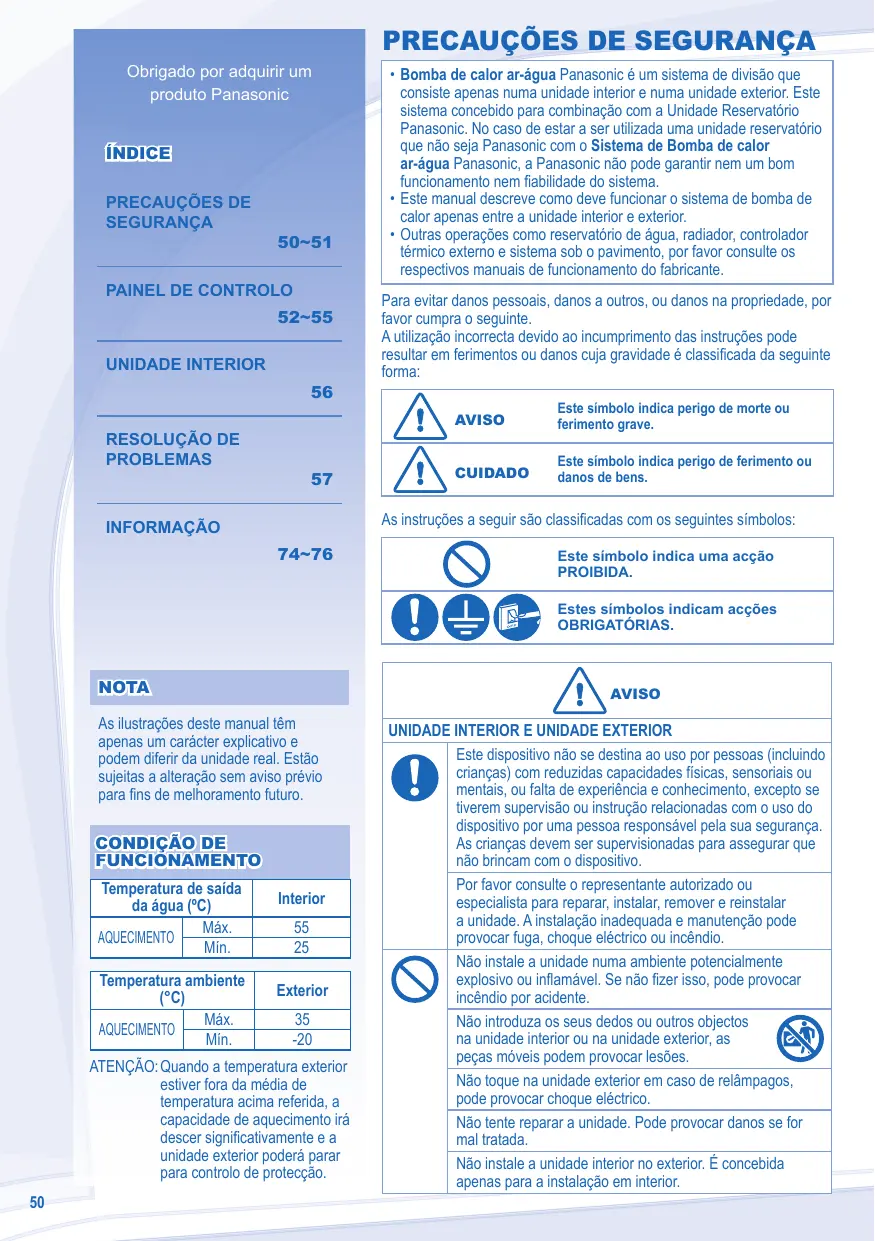

PRECAUÇÕES DE SEGURANÇA

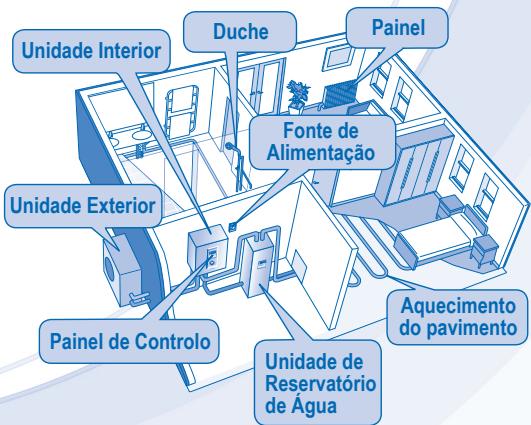

• A bomba de calor ar-água Panasonic é um sistema de divisão que consiste apenas numa unidade interior e numa unidade exterior. Este sistema é concebido para combinação com a Unidade Reservatório Panasonic. No caso de estar a ser utilizada uma unidade reservatório que não seja Panasonic com o sistema de bomba de calor ar-água Panasonic, a Panasonic não pode garantir nem um bom funcionamento nem fiabilidade do sistema.
• Este manual descreve como fazer funcionar o sistema de bomba de calor ar-água entre a unidade interior e exterior.
• Outras operações como reservatório de água, radiador, controlador temporizador externo e sistemas sob o pavimento, por favor consulte os respetivos manuais de funcionamento do fabricante.

Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte.

A utilização incorreta devido ao incumprimento das instruções podem resultar em ferimentos ou danos cuja gravidade é classificada da seguinte forma:

AVISO

Este símbolo indica perigo de morte ou ferimento grave.

CUIDADO

Este símbolo indica perigo de ferimento ou danos a bens.

As instruções a seguir são classificadas com os seguintes símbolos:

Este símbolo indica uma ação PROIBIDA.

Estes símbolos indicam ações OBRIGATÓRIAS.

AVISO

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, exceto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo.

Por favor, consulte o representante autorizado ou especialista para reparar, instalar, remover e reinstalar a unidade. A instalação inadequada e manutenção pode provocar fuga, choque elétrico ou incêndio.

Não instale a unidade num ambiente potencialmente explosivo ou inflamável. Se não fizer isso, pode provocar incêndio por acidente.

Não introduza os seus dedos ou outros objetos na unidade interior ou na unidade exterior, as peças móveis podem provocar lesões.

Não toque na unidade exterior em caso de relâmpagos, pode provocar choque elétrico.

Não tente reparar a unidade. Pode provocar danos se for mal tratada.

Não instale a unidade interior no exterior. É destinada apenas para a instalação em interior.

FONTE DE ALIMENTAÇÃO
	Não utilize um cabo modificado, com união, com extensão ou não esquecido para fazer o sobreaqueamento e incêndio.
	Não parte a mesma saída de energia com及其他 equipamento para fazer sobreaqueamento e incêndio.
	Não utilize com as mês molhadas para fazericho que eletrico.
	Se o cabo de alimentação estiver danificado, tera de ser substituído pelo fabricante, agente de assistência ou专业技术e qualificado para fazer situações de perigo.
	Esta unidade estáquipada com um Disjuntor de Corrente Residual (RCCB). É fortemente recomendado que veríque o funcimento do RCCB às vezes a instalaçao e periodically às vezes reparação ou manutençao por um fornecedor autorizzato, para assegurar que está em boas condições de funzonamento. De outras forma, pode provocicho eletrico ou incêndio em caso de avaria.
	É fortemente recomendada a instalação do Disjuntor com fuga à terra (ELCB) ou um Dispositivo de Corrente Residual (RCD) para fazericho que eletrico ou incêndio.
	É recommendado usar luvas durante a reparação ou manutençao para fazer perigos.
	Este equipoamento devê ter liqação terra para fazericho que eletrico ou incêndio.
	Evitaricho eletrico ao deslagar a fonte de alimentação quando: - Antes da limpeza ou manutençao. - Não utilizesçao prolongada. - Forte atividade de relâmpagos fora do normal.
	Este aparecido destiná-se a multiplasutilizações. Todos os circuitos eletricosDevem ser desligados antes de aceder a qualquer terminal na unidade inferior, para fazericho eletrico, queimaduras ou lesões fatais.

!	Numa situação de anomalia/avaria do produits, interrompa o seu uso e retire a ficha da tomada ou deslige o interruptor da alimentação e o disjunto. (Risco de fumo/incência/choque elétrico)
Exemplos de anomalia/avaria	• O RCCB desliga-se sozinho. • Chevrolet a queimado, ruido anônalo ou vibração durante o uso da unidade. • Água quente a sair da unidade.
	Contacte imeditamente o revendedor local para fins de manutençao/reparação.

CUIDADO
UNIDADE INTERIOR E UNIDADE EXTERIOR
	Não have aunities interior com água, benzina, diluente ou pó àspero.
	Não instale aunities perto de equipamento combustível ou numa casa-de-banho. Pode provocar quando életrico ou incêndio.
	Não tocar no tubo de descarga de água naunities interior durante o funcimento.
	Não coloque nada em cima ou por boa dounities.
	Não se sente naunities ou utilize-a como um degrau, pode cair acidentalmente.
	Não toque na rebarba de aluminio afiada, as peças afiadas podem provocar lesões.
	Certifique-se que o tubo de drenagem está ligado adequadamente. De contrário, pode ocorro raga.
	Verifique periodically o suporte de instalação para ter certeza que não está danificado. Após longos periodos de utilização, a forca do suporte de instalação pode ter deteriorado.
PAINEL DE CONTROLLO
	Não deixe que o pailin de controlo se molhe. Pode provocar quando életrico ou incêndio.
	Não prima os botões do pailin de controlo com objects dosuros e pontiagudos. Pode danIFICAR aunities.
	Não lave o pailin de controlo com água, benzina, diluente ou pó abrasivo.
	Não inspegnição ou reparar o pailin de controlo por contapropria. Consulte o revendedor autorizzato. Pode provocar danos se for mal tratado.

• Algumas funções descritas neste manual podem não ser aplicáveis à sua unidade.
• Consulte o seu fornecedor autorizado para mais informações.
• Para um funcionamento normal, os botões RESET, FORCE e PUMPDW não estão disponíveis.

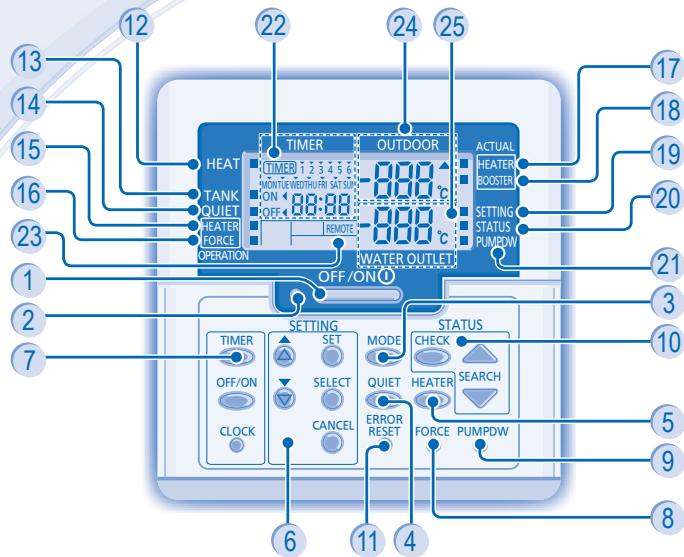

1 Botão OFF/ON (DESLIGADO/LIGADO) LED de funcionamento 3 Botão do Modelo Funcionamento 4 Botão Funcionamento Silencioso 5 Botão de Funcionamento do Aquecedor de Reserva da Unidade Interior 6 Botões do Modelo Definição do Sistema 7 Botão de Configuração do Temporizador de Grupo 8 Botão de Modo Aquecedor Forçado 9 Botões do Modelo Bombagem do Sistema 10 Botões do Modelo Verificação do Estado do Sistema 11 Botão de Reiniciar Erro 12 Indicador ON/OFF (ligar/desligar) do Modo Aquecimento 13 Indicador ON/OFF (ligar/desligar) do Modo Reservatório

14 Indicador ON/OFF (ligar/desligar) de Funcionamento Silencioso 15 Indicador ON/OFF (ligar/desligar) do Pedido de Aquecedor de Reserva 16 Indicador ON/OFF (ligar/desligar) do Pedido de Aquecedor Forçado 17 Indicador ON/OFF (ligar/desligar) de Funcionamento Actual do Aquecedor de Reserva 18 Indicador ON/OFF (ligar/desligar) de Funcionamento Actual do Aquecedor Propulsionador 19 Indicador ON/OFF (ligar/desligar) do Modelo Definição do Sistema 20 Indicador ON/OFF (ligar/desligar) do Modelo de Verificação do Estado do Sistema 21 Indicador ON/OFF (ligar/desligar) do Modelo Bombagem do Sistema 22 Ecrã da Configuração do Temporizador / Relógio 23 Ecrã do Comando 24 Visor da Temperatura Ambiente Exterior 25 Visor da Temperatura de Saída da Água

PREPARAÇÃO DO PAINEL DE CONTROLO

Configurar o dia e hora actuais

1. Prima

CLOCK

1. Prima

SET

para confirmar.

1. Repetir os passos 2 e 3 para configurar a hora actual.

Notas:

• O dia actual e hora necessitam ser configurados quando:
• A energia é ligada pela primeira vez.
• Após ter passado algum tempo desde a última vez que a energia foi ligada.
• A hora atual que foi definida será a hora padrão para todas as operações de Temporizador.

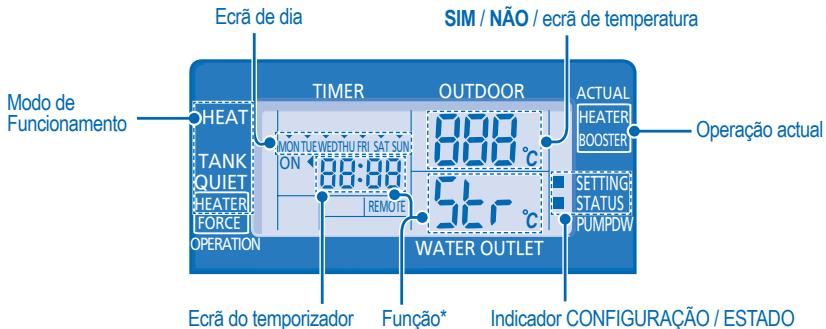

CONFIGURAR AS FUNÇÕES ESPECIAIS

• Ao fazer a instalação inicial, você pode abrir as configurações manualmente. A configuração inicial mantém-se ativa até você utilizá-la para mudar.
• O painel de controlo pode ser utilizado para múltiplas instalações. Algumas funções podem não ser aplicáveis à sua unidade.
• Certifique-se de que o LED de funcionamento está desligado (OFF) antes da configuração.

SELECIONAR FUNÇÕES E DEFINIR O SEU TEMPORIZADOR DESEJADO

1. Prima SET e CHECK simultaneamente durante 5 segundos para entrar no modo especial de configuração. O indicador “SETTING” (configuração) e “STATUS” (estado) está ligado (ON).
2. Prima ou para procurar funções.

SELECT 3. Prima para entrar na função.

1. Prima ou para ativar a função SIM ou desativar NÃO, ou definir o seu dia e hora desejados.
2. Prima SET para confirmar.

Função *	Mode de Funcimento/Operação actual	Descrição
con	ro oui	Contralador Térmico Externo (SIM / NÃO)Para configurar a ligação do controlador tímeico externo.
con	TANK	Ligação do Reservatório (SIM / NÃO)Para configurar a ligação do reservatório.
Pry	HEAT	Prioridade de Aqueamento (SIM / NÃO)Para escolher a bomba de calor, use abenas o lado de aquecimento no modo HEAT + TANK(Aquecerad + Reservatório).
int	HEAT	Configuração do Intervalo de Aquecer o AquecimientoPara configurar o temporizador para Aqueamento no modo HEAT + TANK(Aquecerad + Reservatório) (0,5 horas ~ 10 horas).
int	TANK	Configuração do Intervalo de Aquecer o ReservatórioPara configurar o temporizador para Reservatório no modo HEAT + TANK(Aquecerad + Reservatório) (5 Minutes ~ 1 hora 35 Minutes).
dLY	BOOSTER	Configuração da Hora de Atraso do Aquecer PropulsionadorPara configurar o atraso do temporizador do aquecedor propulsionador para ON (ligado) se atatemeratura do reservatório não for alcancada (20 minutes ~ 1 hora 35 Minutes).
Fun	StrL	Esterilização (SIM / NÃO)Para configurar a esterilização, se necessário.Configuração da Hora & Dia da EsterilizaçãoConfigurar o temporizador para esterilização(apesas uma vez por semana).CUIDADONão utilize oSYSTEMadurante a esterilizaçãopara fazer queimadurasou sobrequeçimentodurante o ducha.
Str
ba	StrL	Definir Temperatura de EsterilizaçãoDefinir a temperatura para a função de esterilização (40°C ~ 75°C).
oPr	Str	Hora Continua de EsterilizaçãoConfigurar o temporizador para manter a temperatura de aquecioimento de maneira a completenessa função de esterilização (5 Minutes ~ 1 hora).

OFF/ON ①

PARA LIGAR OU DESLIGAR (ON/OFF) A UNIDADE

• Quando a união está ligada (ON), o LED de funcionamento está aceso e a temperatura atual para a saída da água e ambiente exterior é muito bem visível no visor do painel de controle.

MODO

PARA SELECIONAR O MODO DE OPERAÇÃO

HEAT → HEAT+TANK → TANK

- MODO AQUECIMENTO

• Para ON ou OFF (ligar/desligar) a operação de aquecimento do painel/pavimento.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento à unidade interior.

- MODO HEAT + TANK (AQUECIMENTO + RESERVATÓRIO)

• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário da unidade interior. -Esta operação não é utilizada quando o reservatório de água sanitária não está instalado.

- MODO RESERVATÓRIO

• Para ON ou OFF (ligar/desligar) a operação do reservatório sanitário.
• Neste modo, a unidade exterior fornecerá capacidade de aquecimento ao reservatório sanitário.

QUIET

• Esta operação reduz o ruído da unidade exterior. Neste estado, pode provocar diminuição na capacidade de aquecimento.

HEATER

• O aquecedor de reserva fornece capacidade de aquecimento extra durante as temperaturas exteriores baixas e só pode funcionar em modo de aquecimento para a unidade interior.
• O aquecedor de reserva liga-se automaticamente quando as condições de configuração são preenchidas.
• Para cancelar manualmente a operação do aquecedor, prima o respectivo botão novamente.

ESTADO

SEG

SE

MODO DE VERIFICAÇÃO DO ESTADO DO SISTEMA

VERIFICAR

1. Prima durante 5 segundos para entrar no modo ESTADO.
2. Prima ou

da Entrada da Água, a Temperatura do Reservatório, a Frequência de Execução do Compressor ou o Histórico de Erros.

CANCELAR

• Prima para sair do modo ESTADO.
• Após entrar no modo ESTADO, o indicador "ESTADO" está ligado.
• O modo "ESTADO" não pode ser activado quando o indicador "DEFINIÇÃO" está ligado.

FUNCIONAMENTO AVANÇADO

• É fortemente recomendado contactar o fornecedor autorizado para mudar o limite da temperatura da água.
• Com o painel de controlo pode definir o limite de temperatura para a temperatura de saída da água e para a temperatura ambiente exterior.

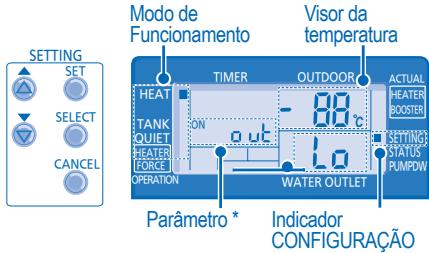

MODO CONFIGURAÇÃO DO SISTEMA

1. Prima SET durante 5 segundos para entrar no modo SETTING (Definição). O indicador "SETTING" está ligado (ON).
2. Prima ou para escolher um parâmetro.
3. Após selecionar o parâmetro desejado, prima para entrar no parâmetro.
4. Prima ou para definir a temperatura desejada.
5. Prima SET novamente para confirmar a definição.
6. Repetir os passos 2 a 5 para definir outros parâmetros.

HEAT	aʊt Lɑ	Definência da temperatura ambiente para baixa temperatura de saía doágua (-15°C ~ 15°C).
HEAT	aʊt Hɑ	Definência da temperatura ambiente para alta temperatura de saía doágua (-15°C ~ 15°C).
HEAT	H₂O Lɑ	Definência da temperatura de saía doágua para baixa temperatura do ambiente exterior (25°C ~ 55°C).
HEAT	H₂O Hɑ	Definência da temperatura de saía doágua para alta temperatura do ambiente exterior (25°C ~ 55°C).
HEAT	OFF	Definir a temperatura para deslagar a operação aquecimento (5°C ~ 35°C).
HEATER	aʊt ON	Definência da temperatura ambiente para ligar a operação aquecimento (-15°C ~ 20°C).
TANK	SET	Configuração da temperatura do reservatório sanitário (40°C ~ 75°C).

CONFIGURAÇÃO DO DESVIO TÉRMICO DA TEMPERATURA DA ÁGUA

1. Prima SET durante 5 segundos.
2. Repetir os passos 3 a 5 para definir o desvio desejado da temperatura (-5°C 5°C) .

Notas:

CANCELAR

• Prima ou aguarde 30 segundos para sair do modo SETTING.
• A temperatura definida está guardada no sistema após confirmar.
• O modo “SETTING” não pode ser ativado quando o indicador “PUMPDW” e “STATUS” está ligado.

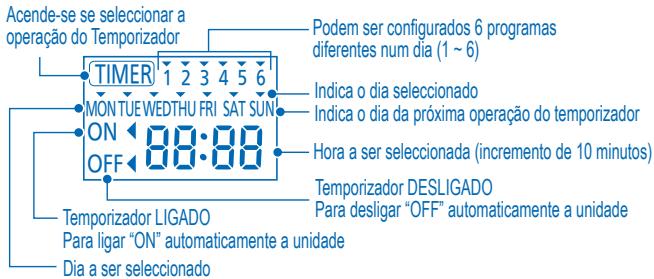

Visor do temporizador

Função Passo

1. Prima ou para selecionar o dia desejado. SELECT 2. Prima para confirmar
2. Quando "1" surgir a piscar no ecrã, prima para configurar o programa 1.
3. Prima OFF/ON para selecionar a opção de ativação (ON) ou desativação (OFF) do temporizador.
4. Prima ou para selecionar a hora desejada. MODE QUIET Se você desejar definir o temporizador juntamente com outras operações, prima e
5. Prima para confirmar o programa 1. O dia selecionado será realçado com . O ecrã irá passar para o programa seguinte passados 2 segundos.
6. Repita os passos 4 a 7 para configurar os programas 2 a 6.
7. Durante a configuração do temporizador, se não premir nenhum botão dentro de 30 segundos, ou se premir o botão, a configuração nesse momento é confirmada e a configuração do temporizador é concluída.

Repetir os passos acima.

Verificar temporizador

TIMER

1. Prima
2. Prima ou até o dia desejado ser apresentado, prima SELECT para confirmar a seleção.
3. Prima ou para verificar os programas configurados.

Cancelar temporizador

1. Prima
2. Prima ou até o dia desejado ser apresentado.
3. Prima para aceder à configuração do programa.
4. Prima ou até o programa desejado ser apresentado.
5. Prima para cancelar o programa.

Notas:

• Pode configurar o Temporizador para cada dia da semana (Segunda a Domingo) com 6 programas por dia.
• Quando a unidade é ativada pela função ON TIMER, utilizará a temperatura definida previamente para controlar a temperatura ambiente.
• Não é possível configurar o mesmo programa do temporizador mais de uma vez no mesmo dia.
• Não pode selecionar dias coletivos com a mesma configuração do temporizador.
• Promove a poupança de energia ao permitir que configure até 6 programas em qualquer dia.

CUIDADO

Desligue a unidade antes de efetuar a limpeza.

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem produto de limpeza abrasivo. Utilize apenas sabões (pH7) ou detergente de uso doméstico neutro.
• Não utilize água com temperatura superior a 40°C.

SUGESTÃO

• Para assegurar um ótimo desempenho da unidade, a limpeza de manutenção deve ser executada em intervalos regulares. Consulte o revendedor autorizado.

MANÔMETRO DA ÁGUA

• Não prima nem bata na tampa de vidro com objetos duros e pontiagudos. Isto pode danificar a unidade.

• Assegure-se que a pressão da água está entre 0.05 e 0.2 MPa.
• No caso da pressão da água estar fora do limite acima, por favor consulte o fornecedor autorizado.

UNIDADE INTERIOR & PAINEL DE CONTROLO

• Não salpique água diretamente.
• Limpe cuidadosamente a unidade com um pano macio e seco.

FILTRO EXTERNO

• Limpe, por favor, o filtro externo, pelo menos, uma vez por ano. O não cumprimento desta indicação pode originar a obstrução do filtro e subsequente avaria do sistema. Consulte o revendedor autorizado.

UNIDADE EXTERIOR

• Não obstrua a entrada de ar nem as ventilações de saída de ar, pois pode provocar baixo desempenho ou avaria. Por favor, remova obstáculos para assegurar a ventilação.
• Durante o Inverno, por favor, limpe e remova a neve perto da unidade exterior, para que a neve não cubra a entrada de ar e as ventilações de saída de ar.

INSPEÇÃO

• Inspecione a intervalos regulares a unidade, o filtro externo e a cablagem do campo para assegurar o melhor desempenho da unidade. O revendedor autorizado deverá efetuar esta manutenção.
• Limpe qualquer obstrução que se encontre na entrada de ar e nas aberturas de ventilação da saída de ar da unidade exterior.

PARA PREPARAR A UNIDADE PARA UM PERÍODO DE INATIVIDADE PROLONGADO

• Desligue a unidade.

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A ALIMENTAÇÃO e consulte em seguida um revendedor autorizado nas seguintes condições:

• Ruído anómalo durante o funcionamento.
• Água/partículas estranhas entraram no painel de controlo.
• Fuga de água em interiores.
• Os interruptores do disjuntor desarmam com frequência.
• O fio distribuidor de corrente aquece de forma anormal.

RESOLUÇÃO DE PROBLEMAS

Os seguintes sintomas não indicam uma avaria do aparelho.

SINTOMA	CAUSA
Som de fluxo durante oestrutura.	• Fluxo do liquido de refrigeracao no interior da unidade.
Oestrutura é atradas durante osminutes antes a reprogramacao.	• O atraso é um mecanismo de protecao do compressor da unidade.
A unidade exterior produzágua/vapor.	• Existe condensacao ou evaporacao nos tubos.
A unidade exterior emite vapor durante o modo aquecimento.	• Isto deve-se à operacao descongelar no permutador de calor.
A unidade exterior não funciona.	• quando a temperatura exterior está do limite de functioramento, o Sistema de bomba de calor entra no controlo de protecao.
Oestrutura do Sistema Bomba de Calor Ar-Água deslugar-se-à.	• Se a unidade exterior de entrada deágua estiver com temperatura abaixo de 20°C. A alimentacao do aquecedor de reserva liga para aquecer a água.
Dificuldade do Sistema para aquecer.	• quando oestrutura está a funcionar pela unidade inferior juntamente com oestrutura do pavimento ou aquecimento do painel em simultâneo, pode haver o caso da temperatura da água morna baixar e enfraquecer o aquecimento do pavimento e do painel. • quando a temperatura do ar exterior é baixa, pode ser dificil aquecer. • A neve está a bloquear a saída de descarga ou a admissão de entrada da unididae exterior. • quando a temperatura de saída da água é baixa, pode ser dificil aquecer.
O Sistema não consigue aquecer instantanamente.	• Devido à natureza do Sistema de bomba de calor, pode levar algo tempo a aquecer a água se a unidade está a começar fria.
Oestrutura comoça antes reinhar a energia.	• A unidade está a funcionar com a funcção de iniciar automática.

Verifique o seguinte antes de pedir assistência.

SINTOMA	VERIFICAR
O aquecimento não está a functionar eficazmente.	• Configure a temperatura correctamente. • A valvula do aquecedor do pailé está fechada. • LimpeMASTER obstruição que se encontrar na entrada de ar e nas aberturas de ventilação de saída do ar da unidade exterior.
Ruido durante o Functionamento.	• Verficar se a unidade foi instalada numa inclinação ou a tampa não está fechada adequadamente.
A unidade não funciona.	• Verifique se o disjuntor disparou.
O LED de functionamento não está acesso ou o visor do pailé de controlo está branco.	• A fonte de alimentação está desligada ou houve falha de corrente.

O LED de funcionamento pisca e aparece o código de erro no visor do painel de controlo.

• Desligue a unidade e indique o código de erro ao revendedor autorizado.
• O funcionamento do temporizador é cancelado quando ocorre um erro.

Botão de Modelo Aquecedor Forçado

• Em caso de falha no sistema de bomba de calor de ar para água, o aquecedor de reserva pode ser usado para aquecer a água quente. Prima FORCE para ativar o aquecedor de reserva.
• Prima OFF/ON para parar o funcionamento do aquecedor forçado.
• Durante o modo Aquecedor Forçado, todas as outras operações não são permitidas.

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos

Estes símbolos nos produtos, embalagens e documentos significam que os produtos elétricos e eletrónicos usados não podem ser misturados com os resíduos urbanos.

Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislação Nacional e com as Diretivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correta destes produtos ajudará a poupar recursos valiosos e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorreto de Resíduos.

Para mais informações sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido.

De acordo com a legislação nacional, poderão ser aplicadas multas caso seja feita a eliminação incorreta destes resíduos.

Para Utilizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos elétricos e eletrónicos, por favor, contacte o seu Distribuidor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros Países fora da União Europeia]

Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto, contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correto.

Πληροφορίες για τους Χρήστες εκτός της Ευρωπαϊκής Ένωσης και εκτός Ευρωπαϊκού Οικονομικού Χώρου

Αυτή η σήμανση τοποθετείται στα προϊόντα ή στα συνοδευτικά έγγραφα υποδεικνύοντας ότι τα εν λόγω ηλεκτρικά και ηλεκτρονικά προϊόντα ή οι μπαταρίες δεν πρέπει να απορρίπτονται με τα κοινά οικιακά απορρίμματα.

Προκειμένου να πραγματοποιηθεί η κατάλληλη επεξεργασία, ανάκτηση και ανακύκλωση παλαιών προϊόντων και χρησιμοποιημένων μπαταριών, παρακαλούμε να τα μεταφέρετε στα σημεία συλλογής σύμφωνα με την εθνική νομοθεσία και τις οδηγίες 2002/96/ΕΚ και 2006/66/ΕΚ.
