Tipo de produto	Bomba de calor ar-água monobloco
Marca	Panasonic
Modelo	WHMHF09G3E8
Alimentação elétrica	Monofásico, 230 V ~ 50 Hz
Pressão sonora (aproximada)	46 dB(A) (modo silencioso)
Temperatura de saída de água (aquecimento)	25 °C a 65 °C
Temperatura ambiente exterior (aquecimento)	-20 °C a 35 °C
Aquecimento auxiliar	Integrado, potência ajustável de 3 a 9 kW
Modos de funcionamento	Aquecimento, água quente sanitária, férias, temporizador semanal
Refrigerante	R32 (típico para este tipo de aparelho)
Proteção antigelo	Sim, integrada
Função de esterilização do tanque	Sim, ajustável até 75 °C
Manutenção regular	Limpeza do filtro externo uma vez por ano
Peso (unidade exterior)	Aproximadamente 65 kg (estimativa)
Dimensões (unidade exterior, L x A x P)	Aproximadamente 800 x 600 x 300 mm (estimativa)
Segurança	Disjuntor de corrente residual (RCCB), aterramento obrigatório
Peças sobressalentes	Disponíveis através do serviço autorizado Panasonic
Garantia	Consulte as condições de garantia fornecidas com o aparelho

Perguntas frequentes - WHMHF09G3E8 PANASONIC

Como ajustar a temperatura da água de aquecimento?

Pressione SET por 5 segundos para entrar no modo de ajuste da faixa de temperatura. Use as setas para selecionar o menu, depois SELECT para alterar o valor. Confirme com SET. Para mais detalhes, consulte a seção Ajuste da temperatura do sistema do manual.

O que fazer se o código de erro H12 aparecer?

O código H12 indica uma incompatibilidade de capacidade. Desligue a alimentação e contacte um revendedor autorizado Panasonic. Anote o código de erro para facilitar o diagnóstico.

É possível usar esta bomba de calor com um tanque de água quente de outra marca?

A Panasonic recomenda usar este sistema exclusivamente com um reservatório de água Panasonic. O uso de outro reservatório pode comprometer o funcionamento normal e a confiabilidade do sistema.

Como ativar o modo silencioso?

Pressione a tecla do modo silencioso (símbolo de alto-falante) no controle remoto. Este modo reduz o ruído da unidade monobloco, mas pode diminuir a capacidade de aquecimento.

Com que frequência deve-se limpar o filtro externo?

O filtro externo deve ser limpo pelo menos uma vez por ano. Um filtro obstruído pode causar uma falha no sistema. Consulte um revendedor autorizado para a limpeza.

O sistema não aquece o suficiente, o que verificar?

Verifique se a temperatura de ajuste está correta. Certifique-se de que as aberturas de entrada e saída da unidade monobloco não estão obstruídas (neve, detritos). Se o problema persistir, contacte um profissional.

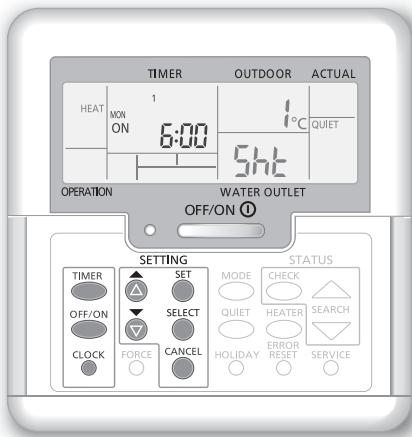

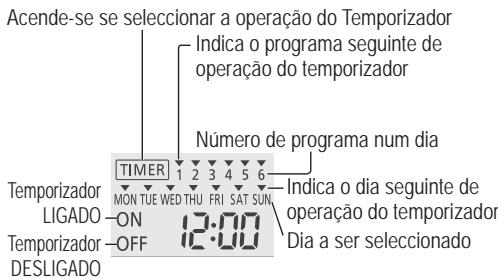

Como ajustar o temporizador semanal?

Pressione TIMER para entrar no modo de ajuste. Selecione o dia, depois programe até 6 eventos por dia (início/parada, modo silencioso, etc.). Confirme com SET. Consulte a seção Ajuste do temporizador semanal do manual.

O que fazer em caso de falta de energia prolongada?

Se a alimentação for cortada, drene o sistema para evitar o congelamento. No inverno, remova a neve ao redor da unidade. Não corte a alimentação intencionalmente, pois a bomba de água automática não funcionaria mais.

O sistema faz um barulho de água corrente, é normal?

Sim, este barulho é normal. É causado pela circulação do fluido refrigerante dentro do circuito. Não se trata de um mau funcionamento.

Como acessar o modo de diagnóstico de erros?

Pressione a tecla CHECK (ou consulte o manual para obter a tela STATUS). Use as setas para exibir o histórico de erros. Anote o código de erro para informar ao serviço pós-venda.

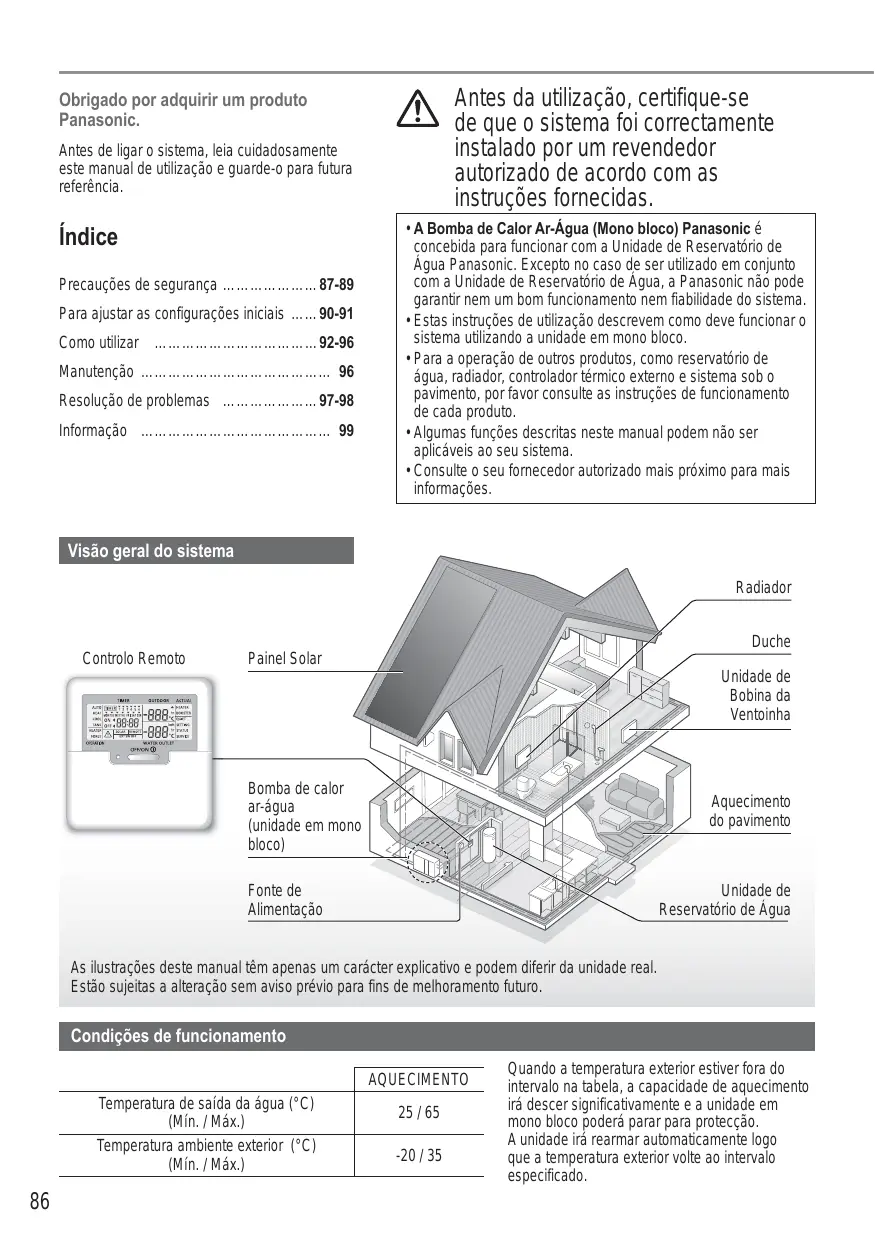

MANUAL DE UTILIZADOR WHMHF09G3E8 PANASONIC

Instruções de functimento Bomba de Calor Ar-Água (Mono bloco) 86-99

Instruções de instalação anexadas.

⑤ Pulse SET para confirmar.

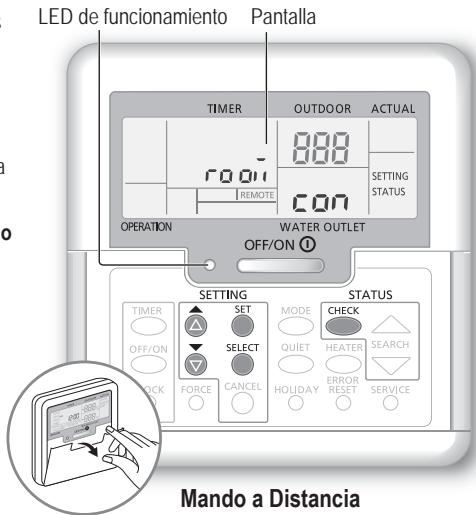

Mando a Distancia

Antes de ligar oSYSTEMA,leia cuidadosamente estemanualdeutilizaçãoeguarde-0para futura referencia.

Indices

Precauçoes de segurâça 87-89

Para ajustar as configurações iniciais ..... 90-91

Comoutilizar 92-96

Manutenção 96

Resolucao de problemas 97-98

Informação 99

Antes dautilização, certificque-se de que oSYSTEMa foi correctamente instalado por um revendedor autorizationalde acordo com as instruções fornecidas.

• A Bomba de Calor Ar-Água (Mono bloco) Panasonic é concebida para funcional com a Unidade de Reservatório de Água Panasonic. Excepto no caso de ser realizado em quando com a Unidade de Reservatório de Água, a Panasonic não pode garantir nem um bom Functionamento nem fiabilitadão doSYSTEM.
• Estas instruções de utilização descrevem como deve Dysfunction o Sistemautilizando a unidade em monobloco.
• Para a operação de outros Produtos, como reservatório de água, radiador, controlador tímeco externo e sistemas sob o pavimento, por favor consulta as instruções deestrutura do cada produits.
• Algumas funções descririas neste manual podem não ser aplicáveis ao seuSYSTEMA.
• Consulte o seu fornecedor autorizzato mais proxies para mais informacoes.

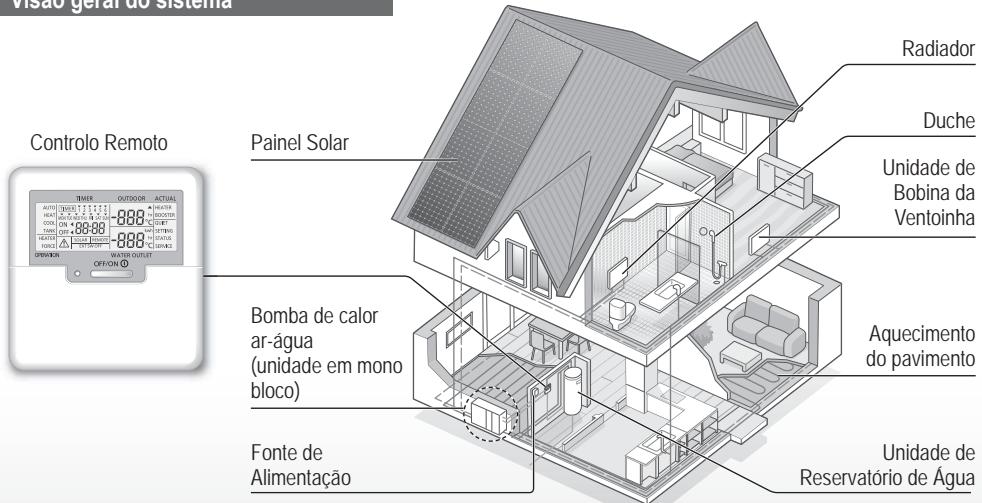

Visão geral doSYSTEMA

As ilustrações deste manual tem apenas um caractér explicativo e podem diferir da unidade real.

Estão sujeitas a alteração sem aviso prévio para fins de melhoramento futuro.

Condições deestrutura

	AQUECIMENTO
Temperatura de saía da agua (°C) (Mín. / Máx.)	25 / 65
Temperatura ambiente exterior (°C) (Mín. / Máx.)	-20 / 35

Quando a temperatura exterior estiver fora do intervalo naanela, a capacidade de aquecimento irá descrir significativamente e aunities em mono bloco poderá parar para proteção.

A unidade irá rearmar automaticamente logo que a temperatura exterior volta ao intervalo spécifique.

Para evitar danos pessoais, danos aculos, ou danos na propriedade, porfavor cumpra o segunte.

Autilização Incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da segunte forma:

AVISO

Este=símbolo indica/perigo de morte ou ferimento grave.

CUIDADO

Este=símbolo indica perigo de ferimento ou danos debens.

As instruções a seguir são classificadas com os segumentes sintobolos:

Este=símbolo indica uma aceção PROIBIDA.

Unidade em Mono bloco

Este dispositivo pode ser utilizes por crianças a partir dos 8 anos de idade e por pessoas com reduzidas capacidades ficas, sensoriais ou mentalais, ou falta de experiência e conheicao, se tiverem supervisao ou instrucao relacionadas com o uso do dispositivo de forma segura e comprehenderem os perigos envolvidos. As crianças nao podem brincar com o dispositivo. A limpeza e a manutencao do Utilizador não sera realizadas por crianças sem supervisao.

Consulte um vendedor autorizzato ou um的技术o sobre limpeza das peças internas, reparacao, instalacao, montagem e desmontagem da unidade. A instalacao inadequada e manutencao pode provoc fuga,CHOque eletrico ou incendio.

Confirma jusqu de um revendedor autorizzato ou especialista na utilização de qualquer tipo de refrigerante spécifique. O uso de tipo de um refrigerante que não ospecificado pode provocar danos no produits, explosões e lesões, etc.

Não instale a unidade num ambiente potencialmente explosivo ou inflamavel. Se não fazer isto, pode provoc incendio por acidente.

Não introduza os seu. dedos ou outros objectos na unidade em mono bloco; as peças moveris podem provoc lesoes.

Não toque na unidade em mono bloco em caso de relâmpagos, pode provocar umCHO que eletrico.

Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.

Fonte de alimentacao

Não utilize um cabo modified, com união, com extensão ou não especificado para fazer o sobreaqueamento e incério.

• Não partilha a mesma tomada eletrica com outras equipamento.
• Não utilize com mês molhadas.
• Não dobre ou volta o cabo de alimentação.

Se o cabo de alimentação estiver danificado, tera de ser substituído pelo fabricante, agente de assistência ou técnico qualificado para fazer situações de perigo.

Esta unidade está equipada com um Disjuntor de Corrente Residual (RCCB). Peça para um revendedor autorizzato verificar regularmente o Functionamento do RCCB, sobretudo antes a instalacao, inspeccao e manutenção. Uma avaria do RCCB pode resultar em什麽 eletrico e/ou incendidio.

É fortemente recomendada a instalação do Dispositivo de Corrente Residual (RCD) para evitar quando électrique e/ou incência.

Antes de obter acesso aos terminals, é necessário deslugar todos os circuitos de alimentacao.

Interrorna o uso do produits no caso da occurência de alguma anomalia/falha e deslgue a fonte de alimentação. (Risco de fumo/ incendio/choque eletrico)

Exemplos de anomalia/avaria
- O RCCB desliga-se sozinho com frequência.
- Sente-se cheiro a queimado.
- Observa-se ruido anomalo ou vibracao da unidade.
- Ocorre fuga de agua quente da unidade.

Contacte imeditamente o revendedor local para fins de manutenção/reparação.

Use luvas durante a inspecção e manutençao.

Este equipamento deve ter ligacao terra para evaporar quando eletrico ou incendio.

Este aparecido destina-se a multiplas'utilizacoes. Para evitarCHOque elecrico, queimaduras e/ou lesoes fatais, certifique-se de que desliga todas as fontes de alimentacao antes de aceder a qualquer terminal na unidade.

CUIDADO

Unidade em Mono bloco

Não lave a unidade com água, benzina, diluente ou pó para evacitar danos ou corrosão na unidade.

Não instale a unidade perto de equipamento combustivel ou numa casa-de-banho. Pode provocchoque électrique e/ou incendido.

Não toque no tubo de descarga de água daunitiese durante o funciona.

Não coloque qualquer material por cima ou por baixo da unidade.

Não toque na rebarba de alúnio afiada, as peças afiadas podem provocar lesões.

Não utilize oSYSTEMadurante a esterilização para évitar queimaduras comágua quente ou sobreaquecidoamento durante o ducha.

Previna a correndencia de fugas de agua garantindo que o tubo de drenagem está ligado adequamente.

Apos longo periodo de uso, certificque-se que a armação da instalação não está deteriorada. A armação deteriorada pode fazer com que que a unidade caía.

Peça para um revendedor autorizational determinar os ajustes do campo da funcão de esterilização de acordo com as leis e regulamentos locais.

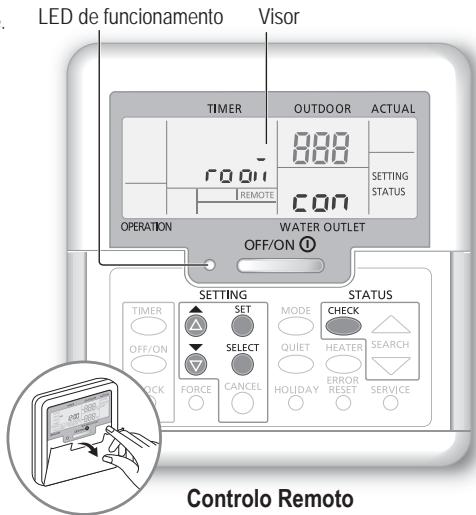

Controlo remoto

Não molhe o controlo remoto.
Pode provocar quando électrique
e/ou incéndio.

Não prima os botoes do controlo remoto com objectosuros e pontiagudos. Pode danificar a unidade.

Não lave o controlo remoto com agua, benzina, diluente ou po abrasivo.

Não inspecco ou reparou controlo remoto por contapropria.Consulte o revendedor autorizzato para impedir ferimentos causados por umfunacionamento incorrecto.

Revendedor

Selección os menus e determine as configurações de acordo com o Sistema disponible no domicílio. Recomenda-se que todas as alterações das configurações sejam realizadas por um revendedor ou especialista autorizada.

• Ao's a instalacao inicial, podeaabustar as configuraçõesmanualmente. Aconfiguraçãoinalimantem-seactivaateoutilizadoramudar.
• O controlo remoto pode ser utilizado para multiplas instalacoes.
• Certifique-se de que o LED de funciona está desigado (OFF) antes da configuração.
• O Sistema pode não funciona adequadamente se configurado de forma errada. Consulte um revendedor autorizzato.

① Prima e CHECK simultaneamente durante 5 segudos até o visorkekRAR SETTING STATUS.
② Prima ou para seleccionar o menu.
③ Prima SELECT para entrada no menu.
④ Prima ou para selectionar YES/NO, ou outras opções.

YES: para activar o menu

NO: para desactivar o menu

⑤ Prima SET para confirmar.

Menu (1 ~ 17)	Definições Padrão	Configuração		Visor
1 Ligação do Termóstato da Divisão Para seleção liger ou não ao termóstato da divisão optional.	NO	YES	NO	ra ooi con
2 Selecção do Aquecedor de Apoio Para reduzir a potência do aquecedor se desnéssária. *As opções de kW variam consoante o modelo.	9 kW	*3 kW / 6 kW / 9 kW		HEATER [RP]
3 Prevenção de Congelamento do Sistema de Água Para fazer ou desactivar a prevenção de congelamento do Sistema de água quando o Sistema estiver DESLIGADO.	YES	YES	NO	Anti, Fre
4 Ligação do Reservatório Para seleção liger ou não à unidade do depôtso de água optional. Nota: No caso da seleção de NO, os menus 5 a 15 são ignorados.	NO	YES	NO	TANK	con
5 Prioridade Solar Para seleção o uso do pail polar solar para aqueçoamento do reservatório de água.	NO	YES	NO	SOLAR	Pry
6 Prioridade de Aqueamento Para seleção o a工程质量 do divisão como prioridade durante o modo de CALOR + DEPOSITO. Nota: No caso da seleção de YES, os menus 7 e 8 são ignorados para o modo de CALOR + DEPOSITO.	NO	YES	NO	HEAT	Pry
7 Intervalo de operação de Aqueamento Para configurar o intervalo para o modo CALOR durante o modo CALOR + DEPOSITO. Nota: No caso da seleção de YES no menu 6, este menu é ignorado.	3 horas	0,5 horas ~ 10 horas		HEAT	nt
8 Intervalo de Aquecer o Reservatório Para configurar o intervalo para o resolvatório de água durante o modo CALOR + DEPOSITO. Nota: No caso da seleção de YES no menu 6, este menu é ignorado.	30 minutos	5 minutos ~ 1 hora 35 minutos		TANK	nt
9 Aqueedor Propulsionador Para Activate ou desactivar o aqueedor propulsionador do reservatório de água. Nota: No caso da seleção de NO, o menu 10 é ignorado.	YES	YES		NO	BOOSTER Fun
10 Temporizador da hora de Atraso do Aqueedor Propulsionador Para atrasar a hora de modo a que o aqueedor propulsionador se activé quando o Sistema está a acescerar o reservatório de água.	1 hora	20 minutos ~ 1 hora 35 horas		BOOSTER dL y
• Não utilize o sistema durante a esterilização para evitar queimaduras com água quente ou sobraqueamento durante o ducha. • Peça para um revendedor autorizational determinar os ajustes do Campo da função de esterilização de acordo com as leis e regulamentos locais.
11 Esterilização Para esterilizar o reservatório de água, se necessário. Nota: No caso da seleção de NO, os menus 12 a 14 são��cerados.	YES	YES		NO	St r L Fun
12 Dia e Hora da Esterilização Para configurar a hora para a esterilização. (Apenas uma vez por semana. Funciona mesmo em condição destandby)	Monday 12:00	Monday - Sunday 0:00 ~ 23:50		St r
13 Temperatura de Esterilização Para configurar a temperatura de esterilização.	70 °C	40 °C ~ 75 °C		St r L bo i
14 Continuação da Esterilização Para fazer a temperatura de aquecimento para terminar a esterilização.	10 minutos	5 minutos ~ 1 hora		St r aPr
15 Aqueedor do Depósito de Base Para seleçãolar ligar ou não ao aqueedor do depósito de base optional. Nota: No caso da seleção de NO, o menu 16 é��rado.	NO	YES		NO	bP Rn htr
16 Tipo de Aqueedor do Depósito de Base Tipo A - O aqueedor do depósito de base sé se activa durante o functioramento do dispositivo. Tipo B - O aqueedor do depósito de base activa-se quando a temperatura ambiente exterior é igual ou inferior a 5 °C.	A	A		B	bP Rn htr
17 Betão Seco Durante a construção, para secar o betão sob uma temperatura predefinida. Não utilize este menu para quaisquer outros efeitos e num periodo que não a construção (Consulte a páginá de informação).	-	1 dia ~ 99 dias		dr y Con

Utilizador

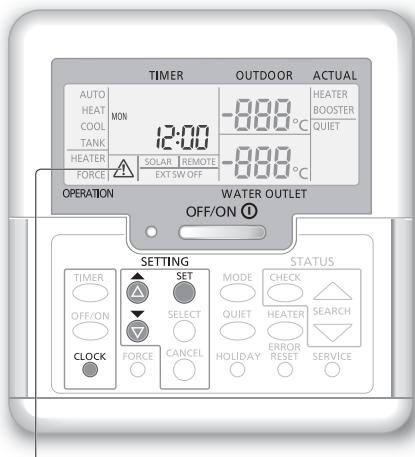

Preparação do controlo remoto

① Prima CCLK
② Prima ou 已 para configurar o dia actual.
③ Prima ^E para confirmar.
④ Repetir os passos ② e ③ para configurar a hora actual.

Nota:

• O diaactual e hora necessitam de ser configurados nos casos abaixo:
• Quando a energia é ligada pela primaira vez.
• Após ter passado muito tempo desde a ultima vez que a energia foi ligada.
• A hora actual que fos feira definida sera a hora padrão para todas as operações de temporizador.

Indicador de Cuidado (Temperatura do deposito acima dos 60^ )

Utilizador

Ligar ou desligar (on/off) a unidade

Quando a unidad está ligada (ON), o LED de funciona está acoso e a temperatura actual para a saía da agua e ambiente exterior é muitoada no visor.

Utilizador

Selecionar o modo de operacao

Prime MODE para selecionar o modo de operacao.

• A operação CALOR do painei/pavimento está ligada (ON) ou desligada (OFF).

• A unidade em mono Bloco fornece calor aoSYSTEMA.

• A unidade em mono Bloco fornece calor ao reservoirario de agua sanitaria e aoSYSTEMA.

• Este modo não pode ser seleccionado quando o reservatório de água sanitária não está instalado.
• O reservatório de agua sanitária está ligado (ON) ou desligado (OFF).
• A unidade em mono Bloco fornece calor ao reservatorio de agua sanitaria.

Utilizador

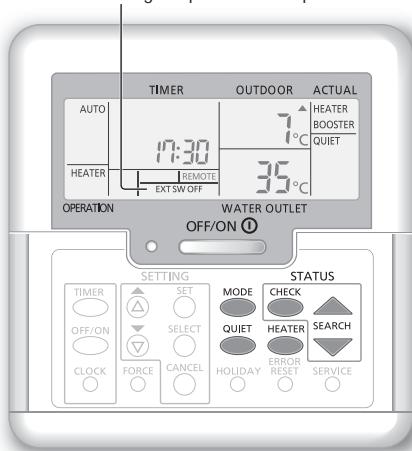

Activar o aquecedor deresherva

• O aquecedor de reserva fornece capacidade de aquecimento extra durante as temperaturas frias no exterior. O aquecedor de reserva apenas pode functionar em modo de aquecimento.
  Depois de ser configurado, o aquecedor deerva é automaticamente operado quando as condições estao preenchidas. HEATER
• Para desactivar o aquecedor dereshva,primanovamente.

O Sistema é desligado por um interruptor externo.

Utilizador

Desfrutar de um ambiente sossegado

• Esta operação reduz o ruido da unidade em mono Bloco. Neste estado, pode provoc diminuição na capacidade de aquecimento.

Utilizador

Modo deverification do estado do Sistema

① Prima CHECK.

(O visor在哪 status.)

② Prima ou para verificar o modo seleccionado.

• Betão seco (não aparece durante o翃amento normal)
  A Temperatura de Entrada de Agua
• Temperatura do Reservatório
• Freqência de Funcionamento do Compressor
• Histórico de Erros
• Consumo de corrente total do modo de aquecimiento (Até 999 días)
• Consumo de energia total do modo depessoito (Ate 999 días)
  CHECK
• Prima para sair do modo ESTADO.

Nota:

Depois de entrada no modo ESTADO, o visor indica STATUS.
- O modo ESTADO não pode ser activado quando o visor indica SETTING.
- O consumo de corrente total é um valor estimado baseado em AC 230V e pode serDIFFERENT do valor medico por equipamento precise.

Revendedor

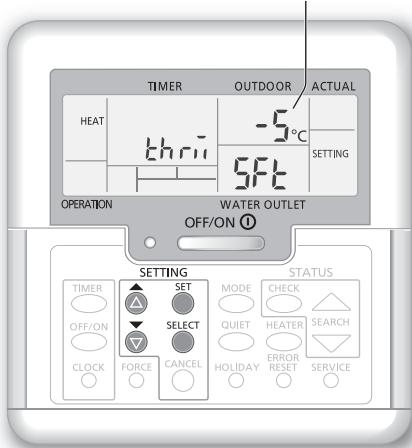

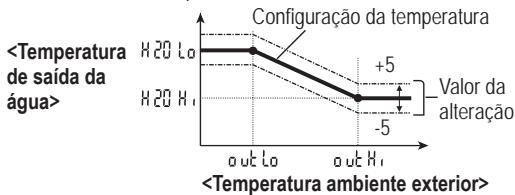

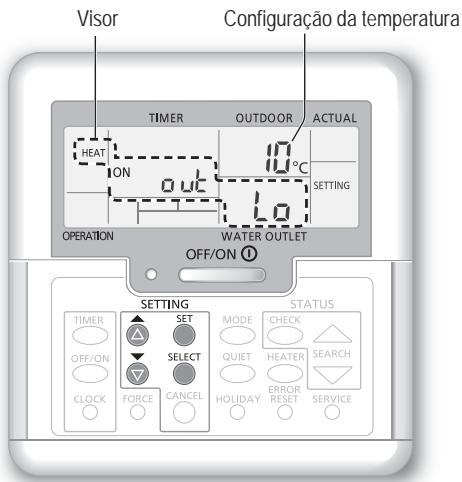

Configuração da temperatura do Sistema OSYSTEMA controla a temperatura para cada menu com base na temperatura ambiente exterior.

• Para configurar ou alterar as temperatas, certifique-se de que contacta o seu revendedor autorizzato mais proxies.

① Prima durante 5 segculos para entrada no modo de configuração do intervalo da temperatura. (O visor minha SETTING.)
② Prima ou para selectionar um menu.
③ Prima SELECT para entrada no menu.
(4) Prima ou para configurar a temperatura pretendida.
⑤ Prima SET para confirmar a configuração.

• Repetir os passos ② a ⑤ para configurar outros menus.

Utilizador

Verificacao do intervalo da temperatura

① Prima® durante 5 segundos para entrada no modo de configuração do intervalo da temperatura.
② Prima ou para selectionar um menu.

CANCE -Prima para sair.

Configuração da temperatura ambiente exterior para deslagar (OFF) a operação de aquecimento durante o modo CALOR.	24 °C	5 °C ~ 35 °C	HEAT	OFF	SET
Configuração da temperatura ambiente exterior para ligar (ON) o aquecedor de reserva.	0 °C	-15 °C ~ 20 °C	HEATER	ON ouT	SET
Configuração da temperatura do reservatório de água sanitária.	52 °C	40 °C ~ 75 °C	TANK	SET

Utilizador

Alteração da temperatura da água

Isto muda fácilmente a temperatura de saía de agua se a configuração for indesejavel.

① Prima SET para entrada no modo de alteração da temperatura.
② Prima SELECT para alterar a configuração.
③ Prima ou para configurar a temperatura pretendida. (intervalo de temperatas: -5^ 5^)

Configuração da temperatura pretendida

④ Prima SET para confirmar a configuração.

No

CANCEL Prima ou aguarde 30 segundos para sair do modo CONFIGURAÇÃO.
- A temperatura definida sera guardada no Sistema(before de confirmar.
- O modo CONFIGURAÇÃO não pode ser activado quando osindicadores "SERVICE" e "STATUS" está ligados.
- O Sistema altera a temperatura dentro do intervalo da temperatura de saía da agua.

Utilizador

Modo Férias

• Ao configurar o(s) dia(s), promove a poupanca de energia quando está em ferias e permitte que o Sistema retome à temperatura predefinida(before das suas ferias.
• Certifique-se de que o Sistema está desligado (OFF) antes da configuração.
• O Sistema retoma automaticamente a operação às 00:00 quando das férias.
• O dia de configuração do modo FERIAS é contaço como dia 1.

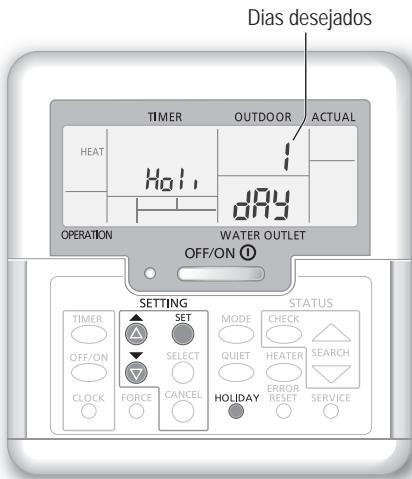

Exemplo:

Configuração do modo de férias a 21 de Junho, 08:00. Ao configurar 3 dias, oSYSTEMA retoma a operação a 24 de Junho, 00:00.

HOLIDAD Prima para entrada no modo FERIAS.
② Prima ou para configurar os dias desejados. (Intervalo de configuração: 1 dia ~ 999 dias)
③ Prima SET para confirmar a configuração.

No

• Prima CANCEL ou aguarde 30 segundos para sair do modo FERIAS.

Utilizador

Configuração do temporizador semanal

Promove a poupanca de energia ao permitir que configure até 6 programas em qualquer dia.

① Prima ™IMER para entrada no modo de configuração do temporizador.
② Prima ou para seleccionar o dia desejado.
③ Prima SELECTA para confirmar a sua selecao.
4 "1" comea a piscar, prima SELECT para configurar o programa 1.
⑤ Prima OFF/ON para selecionar a opcao de本次活动 (ON) ou desactivacao (OFF) do temporizador.
6 Prima ou para selecionar a hora desejada. Pode configurar MODE QUIET HEATER configuração Desvio Térmico da Temperatura da Água.
⑦ Prima SET para confirmar o programa 1. O dia seleccionado sera realçado com▼.

• Passados 2 segundos, o visor passa para o programa segunte. Repita os passos (4) a (7) para configurar os programas 2 a 6.
• Durante a configuração do temporizador, se não premir nenhum botão dentro de 30 seguros, ou se premir o botão , a configuração néssse quando é confirmada e a configuração do temporizador é conclusu.

① Prima TIMER para entrada no modo de temporizar o SELECT prima para entrada na configuração do dia.
② Prima ou até o dia desejado serpresentado, prima SELECT para confirmar a seleção.
③ Prima ou para verificar os programas configurados.

Para modificar o programa do temporizador actual ou adicional um novo programa do temporizador

① Realize os passos ① a ⑦ da “Configuração do temporizador semanal” para Mudicar o programa do temporizador existente ou adiconlar qualquer programa do temporizador.

① Prima SELECT para entrada no dia.
② Prima ou até o dia desejado serpresentado, prima para entrada naconfiguração do programa.
③ Prima ou até à programa desejada aparecer.

CANCE Prima para cancelo programa e desaparece.

• Para desactivar a configuração do temporizador semanal, prima e, em seguida, prima CANCEL.
• Para activating a configuração do temporizador semanal, prima e, em seguida, prima SET.

Configuração do temporizador seminal

Nota:

• Pode configurar o temporizador para cada dia da semana (Segunda a Domingo) com 6 programas por dia.
• Quando o Sistema é activado pelo temporizador, utilizes a temperatura definira previamente para controlar a temperatura da água de saía.
• Não é possevel configurar o mesmo programa do temporizador das vezes no mesmo dia.
• Àssemblése: ovoi, ou mais dias colectivos com a mesma configuração do temporizador.

Manutenção

Unidade em Mono bloco

No caso de falha de corrente ou falha de functiOnamento da bomba, proceda a drenagem do systema (conforme sugerido na figura abaixo).

Quando a agua fica inactiva no interior doSYSTEMA, é extremamente provavel que esta congele, o que pode danificar oSYSTEMA.

• Não obtrua a entrada de ar nem as ventilações de saída de ar, pode provocar baixo desempenho ou avaria. Por favor remove obstáculos para assegurar a ventilação.
• Durante o Inverno, por favor limpe e remove a neve perto da unidade em mono bloco, para que a neve não cubra a entrada de ar e as ventilacoes da saida de ar.

Filtro externo

• Limpe o filtrlo externo,elo menos,uma vez por ano.Caso contrario,o filtrlo pode ficar obstruido,o que pode causar um avaria do systema.Consulte um revendedor autorizzato.

Inspecção

• Inspecciona a intervalos regulares as unidades, filtro externo e cablagem do campo para assegurar o melhor desempenho das unidades. Consulte um revendedor autorizzato acerca da manutenção.
• Limpe qualquer obstrucao que se encontra na entrada de ar e nas aberturas de ventilacao de saida da unidade em mono bloco.

Para preparar a unidade para um periodo de inactividade prolongado

• Não desigue a fonte de alimentação. Desligar a fonte de alimentação para a bomba de água automática e provocá uma obstruição na bomba de agua.

Critérios sem manutenção

Desligue a alimentacao

e consulte em seguida um revendedor autorizzato nas seguintes condições:

• Ruido anomal durante o funciona.
• Água/particas estranhas entraram no remoto controlo.
• Os interruptores do disjunto desligam-se frequentemente.
• O fio distribuidor de currente aquece de forma anormal.

Os seguiñtes sintomas não indicam uma avaria.

Sintoma	Causa
Som de fluxo de água durante o翃amento.	• Fluxo do liquido de refrigeracao no interior daunities.
O funciona é atraso durante os outros minutos après a reprogramacao.	• O atraso é um mecanismo de protecao do compressor.
Aunities em mono bloco produzágua/vapor.	• Existe condensacao ou evaporacao nos tubos.
Aunities em mono bloco emite vapor durante o modo aquecimento.	• Isto deve-se a operationao disconnegar no permutador de calor.
Aunities em mono bloco não funciona.	• quando a temperatura exterior está fora do intervalo de functimento, oSYSTEMA entra no controlo de protecao.
O funciona doSYSTEMA desliga-se.	• É causado pelo controle do protecao doSYSTEMA. O compressor para e a alimentacao do aquecedor de reserva liga-se quando a temperatura de entrada deágua é inferior a 10 °C.
Dificuldade doSYSTEMA para aquecer.	• quando opainel e o pavimento são aquecidos em simultaneo, a temperatura daágua de aquecimento pode diminui, o que pode reduzir a capacidade deaquecimento doSYSTEMA. • quando a temperatura do ar exterior é baixa, oSYSTEMA pode precisar de mais tempo para aquecer. • Asaidas de descarga ou a admissao de entrada daunities em mono bloco estábloqueada por algoum obstáculo, como um monte de neve. • quando a temperatura de saixa daágua predefinida é baixa, oSYSTEMA pode precisar de mais tempo para aquecer.
OSYSTEMA não consugue aquecer instantanamente.	• OSYSTEMA demora algo um tempo para aquecer aágua se começar a funcionalcom uma temperatura daágua baixa.
O aquecedor dereshva liga(ON) automaticamente quando não está Activado.	• É causado pelo controle do protecao do permutador de calor daunities.
A operacao inicia-se automaticamente quando o temporizador não está configurado.	• O temporizador de esterilização foi configurado.
Apresentação doconsumo de corrente mantém-se no valor anterior.	• A memória é guardada numa base horária. Se ocorro uma falha de correto,serão presentados os dados conservados da ultima hora.CANCEL • O Consumo de corrente total atingiu 999 dias. Prima paraprepor o controle.
Oindicador HEAT pesca no visor.	• OSYSTEMA está a realizar ofunçãoamento do dispositalvo.
O ruido alto do refrigerante continua por os outros minutos.	• É causado pelo controle do protecao durante ofunçãoamento do dispositalvo auma temperatura ambiente exterior inferior a -10 °C.

Verifique o seguinte antes de pedir assistencia.

Sintoma	Verificar
A operação no modo AQUECIMENTO não está a functioner de maneira eficiente.	• Configure a temperatura correctamente. • Fecha a valvula do poinel de aquecimento. • Limpe qualquer obstruição que se encontrar na entrada de ar e nas aberturas de ventilação de saída do ar da unidade em mono bloco.
Ruido durante o funciona.	• A equipe em mono bloco foi instalada numa inclinação. • Fecha a tampa adequadamente.
OsystemaNão funciona.	• O disjuntor do circuito disparou/foi aktivado.
O LED de funciona não está aceso ou não épresentado nada no controlo remot.	• Certifique-se de que a fonte de alimentação está a funcional correctamente ou que não houve uma falha de corrente.

Botão de Modo Aquecedor Forçado

FORCE

O

• Em caso de falha noSYSTEMA, o aquecedor de reserva pode ser uso para aquecer a agua.

Prima para ligar o aquecedor de reserva.

OFF/ON ①
- Prima para desligar o aquecedor de reserva.
- Durante o modo Aquecedor Forçado, todas as outras operações não são permitidas.
-Estacharacteristicaapanesa está disponible paraalgunscódigos deerro.
- Consulte o revendedor para mais detalles.

O LED de funciona pesca e aparece o documento de erro no visor.

TIMER
TIMER1	2 3 4 5 6
MON TUE WED THU FRI SAT SUN	ON H 75
OFF

Apresentação do diagnóstico	Anomalia ou funciona do controle de proteção
H12	Não correspondência da capacidade
H15	Sensor da temperatura do compressor anônalo
H20	Bomba de água anônala
H23	Sensor 1 do refrigerante anônalo
H27	Válvula de service anônala
H42	Proteção contra pressão baixa do compressor
H62	Fluxo de água anônalo
H63	Sensor de pressão baixa anônalo
H64	Sensor de pressão alta anônalo
H65	Circuição de água do disposicao anônalo
H70	Protector de sobrecarga do aquecedor de reserva anônalo
H72	Sensor da temperatura do reservatório anônalo
H76	Erro de comunicação do controle remoto
H90	Comunicação interior/exterior anônala
H91	Protector de sobrecarga do aquecedor do reservatório anônalo
H95	Ligação de tensão anônala
H98	Proteção contra pressão alta exterior
H99	Prevenção de congelamento do permutador de calor interior

Apresentação do diagnóstico	Anomalia ou funciona do controlo de proteção
F12	Interruptor de pressão aktivado
F14	Rotação baixa do compressor
F15	Bloqueio do motor de ventoinha exterior anomalo
F16	Proteção de corrente abrangente
F20	Proteção contra sobrecarga da temperatura do compressor
F22	Proteção contra sobrecarga da temperatura do[móulo]do transistor
F23	Pico CC anomalo de funciona
F24	Ciclo do refrigerante anomalo
F25	Anomalia numa energia de reformação/ aquecimento
F27	Interruptor de pressão anomalo
F30	Sensor 2 de saía da água anomalo
F36	Sensor da temperature do ar exterior anomalo
F37	Sensor de entrada da água anomalo
F40	Sensor de descarga exterior
F41	Correção do factor de currente anomalo
F42	Sensor do permutador de calor exterior anomalo
F43	Sensor de descongenelação exterior
F45	Sensor de saía da água anomalo
F46	Anomalias na desconexão do transformador de corrente externo
F48	Sensor da temperature do saía do evaporador anomalo
F49	Sensor da temperature de saía do bypass anomalo
F95	Pressão alta de refrigeração anomala

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos

Estes sintolos nos produits, embalagens e documents significam que os produits electricos e electrónicos usados nao poder ser misturados com os residuos urbanos.

Para o tratamento apropriad, recuperacao e reciclagem de produits velhos e baterias usadas, solicitamos que os colqueem en pontos de recolna proprios, de accordo com a Legislaçao Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC.

A eliminacao correcta这是我 para a poupar recursos valioso e evaporar quaisquer potenciais efeitos negativos na saine humane e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Residuos.

Para mais informacoes sobre a recolha e reciclagem de produits velhos e baterias, por favor, contacte as autoridades locais responsaveis pela recolha de resíduos ou o punto de vendalonde o produits foi adquirido. De accordo com a leiqlação nacional, poder ser aplicadas multas caso sera feita a eliminação Incorrecta destes resíduos.

Para Utilizadores Não Particulars da União Europeia

Se pretender eliminar equipamentos electricos e electrónicos, por favor, contacte o seu Distribuidor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros paises fora da União Europeia]

Estes sintómos não validos, apenas, na União Europeia. Se pretender Eliminar este produto contacte, por favor, as autoridades locais responsaveis pela recolha de resíduos ou o punto de vendha onde o produits fo! adquirido e Solicite informação sobre o método de eliminação correto.

Operação/configurações a serem realizadas apenas pelo revendedor/especialista autorizzato.

Função Secar cimento

• Durante a construção, para fazer o betão sob uma temperatura predefinida.

① Prima SET e CHECK em simultâneo e segure durante 5段时间e que o visor moste "ra qit can".
② Prima (O visor在哪“dr y Con”)
SELECT ③ Prima para selectionar o dia. Prima ou para configurar a temperaturapretendida.
④ Prima SET para confirmar a seleção.
⑤ Repita o passo ③ e ④ para definir outros dias e temperatura.

• Prima CANCEL para sair.

Reiniciar o Controlo Remoto às Definições Padrão
