Producttype	Lucht-water warmtepomp monobloc
Merk	Panasonic
Model	WHMHF09G3E8
Voeding	Enkelfase, 230 V ~ 50 Hz
Geluidsdruk (bij benadering)	46 dB(A) (stille modus)
Wateruitlaattemperatuur (verwarming)	25 °C tot 65 °C
Buitenomgevingstemperatuur (verwarming)	-20 °C tot 35 °C
Bijverwarming	Geïntegreerd, instelbaar vermogen van 3 tot 9 kW
Bedrijfsmodi	Verwarming, sanitair warm water, vakantie, wekelijkse timer
Koelmiddel	R32 (typisch voor dit type apparaat)
Antivriesbescherming	Ja, geïntegreerd
Sterilisatiefunctie van de boiler	Ja, instelbaar tot 75 °C
Regelmatig onderhoud	Reiniging van het externe filter eenmaal per jaar
Gewicht (buitenunit)	Ongeveer 65 kg (schatting)
Afmetingen (buitenunit, B x H x D)	Ongeveer 800 x 600 x 300 mm (schatting)
Veiligheid	Aardlekschakelaar (RCCB), verplichte aarding
Reserveonderdelen	Beschikbaar via de erkende Panasonic-service
Garantie	Raadpleeg de garantievoorwaarden die bij het apparaat zijn geleverd

Veelgestelde vragen - WHMHF09G3E8 PANASONIC

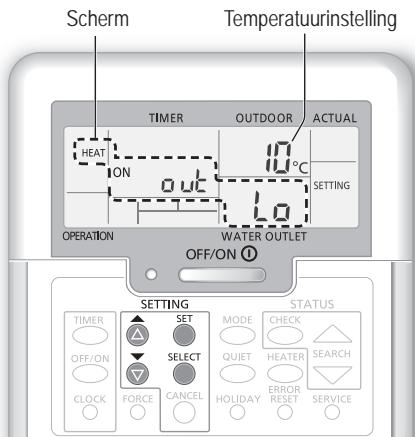

Hoe stel ik de watertemperatuur voor verwarming in?

Druk 5 seconden op SET om de instelmodus voor het temperatuurbereik te openen. Gebruik de pijlen om het menu te selecteren, daarna SELECT om de waarde te wijzigen. Bevestig met SET. Raadpleeg voor meer details de sectie Systeemtemperatuurinstelling in de handleiding.

Wat moet ik doen als foutcode H12 verschijnt?

Foutcode H12 duidt op een capaciteitsincompatibiliteit. Koppel de voeding los en neem contact op met een erkende Panasonic-dealer. Noteer de foutcode voor eenvoudigere diagnose.

Is het mogelijk deze warmtepomp te gebruiken met een boiler van een ander merk?

Panasonic raadt aan dit systeem uitsluitend te gebruiken met een Panasonic waterreservoir. Gebruik van een ander reservoir kan de normale werking en betrouwbaarheid van het systeem in gevaar brengen.

Hoe activeer ik de stille modus?

Druk op de toets voor de stille modus (luidsprekervisymbool) op de afstandsbediening. Deze modus vermindert het geluid van de monobloc-unit, maar kan het verwarmingsvermogen verminderen.

Hoe vaak moet het externe filter worden gereinigd?

Het externe filter moet minstens eenmaal per jaar worden gereinigd. Een verstopt filter kan systeemstoring veroorzaken. Raadpleeg een erkende dealer voor reiniging.

Het systeem verwarmt niet voldoende, wat moet ik controleren?

Controleer of de ingestelde temperatuur correct is. Zorg ervoor dat de inlaat- en uitlaatopeningen van de monobloc-unit niet geblokkeerd zijn (sneeuw, vuil). Als het probleem aanhoudt, neem dan contact op met een professional.

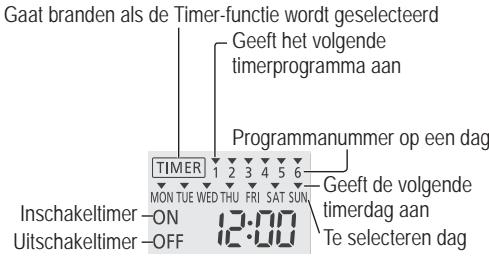

Hoe stel ik de wekelijkse timer in?

Druk op TIMER om de instelmodus te openen. Selecteer de dag en programmeer maximaal 6 gebeurtenissen per dag (start/stop, stille modus, enz.). Bevestig met SET. Raadpleeg de sectie Wekelijkse timer instellen in de handleiding.

Wat te doen bij langdurige stroomuitval?

Als de voeding is uitgeschakeld, laat het systeem leeglopen om bevriezing te voorkomen. Verwijder in de winter sneeuw rond de unit. Schakel de voeding niet opzettelijk uit, omdat de automatische waterpomp dan niet meer werkt.

Het systeem maakt een stromend watergeluid, is dat normaal?

Ja, dit geluid is normaal. Het wordt veroorzaakt door de circulatie van het koelmiddel in het circuit. Het is geen storing.

Hoe krijg ik toegang tot de foutdiagnosemodus?

Druk op de CHECK-toets (of raadpleeg de handleiding voor het STATUS-scherm). Gebruik de pijlen om de foutgeschiedenis weer te geven. Noteer de foutcode om deze door te geven aan de klantendienst.

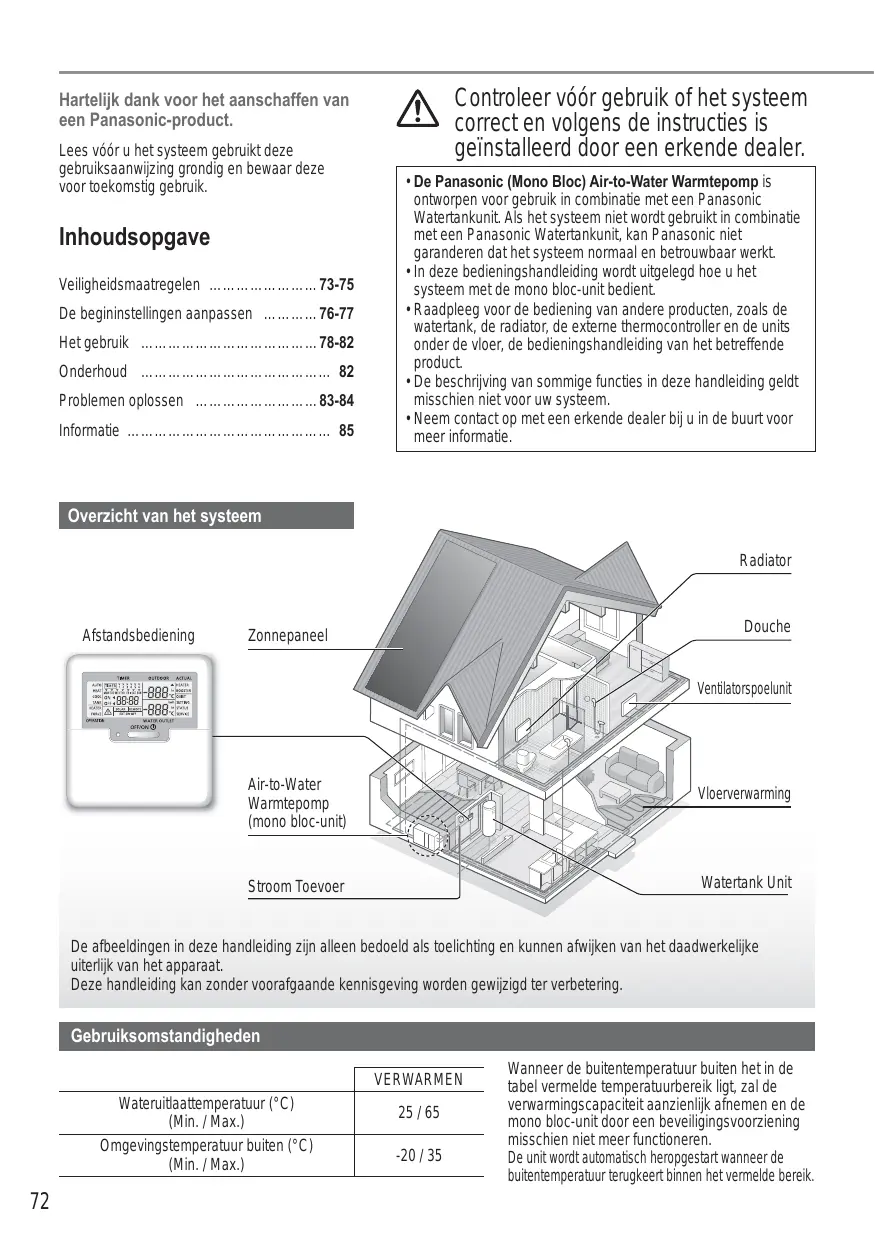

GEBRUIKSAANWIJZING WHMHF09G3E8 PANASONIC

Gebruiksaanwijzing 72-85 (Mono bloc) Air-to-Water Warmtepomp De instructies voor installmentelijk bijgevoegd.

Hartelijk dank voor het aanschaffen van een Panasonic-product.

Lees voor u het systeme gebruikt deze gebruiksaanwijzing grondig en bewaar deze voor toekomstig gebruik.

Inhoudsopgave

Veilgheidsmaatregelen 73-75

De begininstellungen aanpassen 76-77

Het gebruik 78-82

Onderhoud 82

Problemen oplossen 83-84

Informatie 85

Controleer Voor gebruik of het systeme correct en volgens de instructies is geinstalleerd door een erkende dealer.

• De Panasonic (Mono Bloc) Air-to-Water Warmtepomp is ontworpen voor gebruik in combinatie met een Panasonic Watertankunit. Als het systeme Niet wordt gebruikt in combinatie met een Panasonic Watertankunit, kan Panasonic Niet garanderen dat het systeme normal en betrouwbaar werkst.
• In deze bedieningshandleiding worden uitgelegd hoe u het systeem met de mono bloc-unit bedient.
• Raadpleeg voor de bediening van andere producten, zoals de watertank, de radiator, de externe thermocontroller en de units onder de vloer, de bedieningshandleiding van het betreffende product.
• De beschrijving van sommige functies in deze handleiding geldt misschien Niet voor uw systemeem.
• Neem contact op met een erkende dealer bij u in de buurt voor meer informatie.

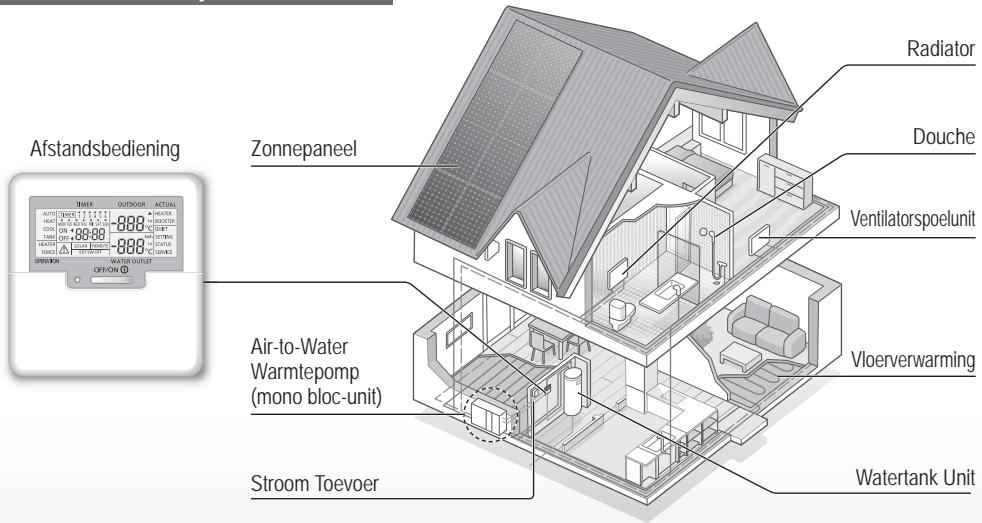

Overzicht van het systeme

De afbeeldingen in deze handleiding zijn alleen bedoeld als toelichting en konnen afwijken van het daadwerkelijk je uiterlijk van het apparaat.

Deze handleiding kan zonder voorafaande kennisgeving worden gewijzigd ter verbetering.

Gebruksomstandigheden

	VERWARMEN
Wateruittaattemperatuur (°C) (Min. / Max.)	25 / 65
Omgevingstemperatuur bügen (°C) (Min. / Max.)	-20 / 35

Wanneer de buitentemperatuur buiten het in de
tabel vermelde temperatuurbereik ligt, zal de
verwarmingscapaciteit aanzienlijk afnemen en de
mono bloc-unit door een bevelligingsvoorziening
misschien Niet更是 functioneren.
De unit wordenatisch heropgestart wanneer de
buitentemperatuur terugkeert binnen het vermelde bereik.

Houd u aan de volgende instructies zodate persoonlijk letsel, bij u of bij iemand anders, of materiele schade worden voorkomen.

Onjuiste bediening wegens het Niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst worden geclassifiedeerd zoals hieronder is aangegeven:

WAARSCHUWING

Met dit teken worden u gewaarschuwd voor de dood of ernstig letsel.

! OPGEPAST

Met dit teken worden u gewaarschuwd voor letsel of schade aan eigendommen.

De op te volgen instructies worden aangeduid met de volgende symbolen:

⊗	Dit symbol verwijstaar een handeling dieVERBODEN is.

Deze symbolen geben VERPLICHE acties aan.

WAARSCHUWING

Mono bloc-unit

Dit apparatus mag worden gebruikt door kinderen van 8aar en ouder en personen met verminderde fysieke, sensorische of mentale capacititeien, of zonder ervaring en kennis, indien ze begeleid worden of instructies hebben gekreten over veilig gebruik van het apparatus en de mogelijkke risico's begrijpen. Kinderenogen Niet met het apparatus spelen. Kinderenogen het apparatusaat Niet zonder toezicht reinigen en onderhoden.

Vraag advies aan een erkende dealer of specialist wanneer de unit schoongemaaakt, gerepareerd, geinstalleerd, verwijderd of opnieuw geinstalleerd moet worden. Onjuiste installmentie en behandeling za lekkage, een elektrische schok of brand tot gevolg hebben.

Vraag een erkende dealer of specialist advies over het gebruik van een bepaald type koelmiddel. Het gebruik van een ander type koelmiddel dan is aangegeven, kan leiden tot beschadiging van het product, openbarsten, letsel, enz.

Installer de unit nicht in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich nicht aan deze instructie, dan kan dat brand tot gevolg hebben.

Pas op dat uw vingers of andere voorwerpen Niet in de mono bloc-unit komen, waar dat de draaiende delen letsel+kunnenveroorzaken.

Raak de mono bloc-unit Niet aan tijdens onweer, het zou kuren leiden tot een elektrische schok.

Ganietophetappaat zittenofstaan,omdatu per ongelukzoukunnenvallen.

Stroom Toevoer

Voorkom oververhitting of brand, gebruik geen snoer waarin wijzigingen zich aangebracht of dat uit meerde stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst.

Om oververhitting, brand of elektrische schokken te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.
  Bedien het apparaat Niet met\ natte handen.
• Laat geen knikken en kinken in het stroomsnoer komen.

Als het netsnoer beschadigd is, moet het door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalificeerd person vervangen worden om möglich risico te voorkomen.

Deze unit is voorzien van een aardlekschakelaar. Vraag een erkende dealer om de aardlekschakelaar regelmatig na te kijken, in het bijzonder na installatione, inspectie en onderhoud. Storing van de aardlekschakelaar kan een elektrische schok en/of brand veroorzaken.

U wordt ten zeerste geadviseerd de apparatuur terplaatse te installereren met een reststroomonderbreker zodat een elektrische schok en/of brand worden voorkomen.

Ontkoppel alle stroomcircuits voordat u aansluitcontacten opent of manipuleert.

Stop gebruik van het product als u een abnormaliteit of een storing opmerkt en ontkoppel de stroomtoevoer. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

• De aardlekschakelaar worden vaak geactiveerd.
  Uruikteenbrandgeur.
  U merkt een abnormaal geluid of trillingen op in de unit.
• Er lekt heet water UIT de unit. Neem onmiddelijk contact op met uwplaatselijke leverancier voor onderhoud/reparatie.

Draag handschoenenijdens inspectie en onderhoud.

Deze apparatuur moet worden geaard om te voorkomen dat er een elektrische schok of brand ontstaat.

Voorkom een elektrische schok door de stroomtoevoerte ontkoppelen voordat de apparatuur worden gereinigd of nagezien.

Dit toestel heeft meerere toepassingen. Ontkoppel de stroomtoevoer volledig voordat u een aansluitpunt in de unit opent om een elektrische schok, verbranding en/of dodelijk verwonding te voorkomen.

OPGEPAST

Mono bloc-unit

Was de unit Niet met water, benzeen, verdunner of een schuurmiddel om schade en roest bij de unit te vermijden.

Installer de unit nicht damit bij brandgevaarlijke materialen of in een badkamer. Anders kan de unit een elektrische schok en/of brand verooorzaken.

Raak de waterafvoerpijp Niet aan wanner de unit in bedrijf is.

Plaats geen voorwerpen op of onder de unit.

Raak de scherpe aluminiumvin Niet aan; scherpe delen kenn blessures veroorzaken.

Gebruik het systemeem Niet tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen.

Zorg dat de afvoerleiding correct is aangesloten om waterlekkagete voorkomen.

Controleer na lang gebruik of het installatierek nicht verzwakt is.
Als het rek verzwakt, kan de unit vallen.

Vraag een erkende dealer om de sterilisatie-instellen te controlleren op overeenstemming met de toepasselijkke regels en wetgeving.

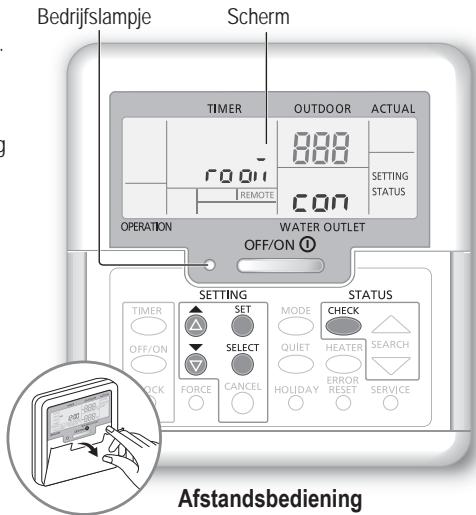

Afstandsbediening

Laat de afstandsbediening nicht nat worden. Anders kan een elektrische schok en/of brand ontstaan.

Druk Niet met een hard, suntig voorwerp op de knappen van de afstandsbediening. Daardoor kurz u de unit beschaden.

Reinig de afstandsbediening nicht met water, benzeen, verdunker of een schuurmiddel.

Voer zich selbst de inspectie en onderhoudswerk van de afstandsbediening uit. Neem contact op met een erkende dealer om verwondenen door onjuiste bediening te voorkomen.

Dealer

Gebruik de menu's en instellingen die van toepassing zijn op uw systeme. Het worden aanbevolen om instellingen alleen door een erkende dealer of specialist teCTX wijzigien.

• Na de eerste installmentiekunt u zelf de instellingen aanpassen. De begininstellung blijft van kracht totdat de gebruiker deze wijzigt.
• De afstandsbediening kan worden gebruikt voor meerere installations.
• Controller voor het instellen dat het bedrijsflampje uit is.
  Bij een verkeerde instelling werkkt het systemeert correct. Vraag een erkende dealer om advies.

① Druk SET CHECK en tegelijk in en houd ze 5 seconden ingedrukt tot op het scherm SETTING STATUS verschijnt.
② Druk op of om het menu te selecteren.
③ Druk op SELECT om het menu te openen.
Druk op of om YES/NO of een andere optie te selecteren.

YES: het menu inschakelen

NO: het menu uitschaken

⑤ Druk op SET om te bevestigen.

Menu (1 ~ 17)	Standaardinstalling	Instelling		Scherm
1 Aansluiting kamerthermostat	NO	YES	NO	ro a	con
De optionele kamerthermostat wel of nicht aansluiten.
2 Selectie van reserveverwarming
Het vermogen van de verwarming verminderen als dat onnodig is.	9 kW	*3 kW / 6 kW /9 kW		HEATER	CAP
* De kW-opties verschellen per model.
3 Antivriesbeveiliging
De antivriesbeveilging activeren of deactiveren wonneer het systeme is uitgeschakeld.	YES	YES	NO	Ant, Fre
4 Tankaansluiting
De optionele watertankunit wel of nicht aansluiten.	NO	YES	NO	TANK	con
Opmerking: Als NO is geseleerd, worden menu's 5 t/m 15 overgeslagen.
5 Prioriteit zonnepaneel
Het zonnepaneel wel of Niet gebruiken voor verwarming van de watertank.	NO	YES	NO	SOLAR	Priy
6 Prioriteit verwarmen
De verwarming van het vertrek als prioriteit instellen in de stand HEAT + TANK.	NO	YES	NO	HEAT	Priy
Opmerking: Als YES is geseleerd, worden menu's 7 en 8 overgeslagen voor de stand HEAT + TANK.
7 Bedrijsinterval voor verwarmen
Het interval voor de stand HEAT instellen tijdens de stand HEAT + TANK.	3uur	0,5uur ~10uur		HEAT	int
Opmerking: Als YES is geseleerd in menu 6, worden dit menu overgeslagen.
8 Interval voor verwarming van de tank
Het interval voor de watertank instellen tijdens de stand HEAT + TANK.	30 minutes	5minutes ~1uur 35 minutes		TANK	int
Opmerking: Als YES is geseleerd in menu 6, worden dit menu overgeslagen.
9 Boosterverwarming De boosterverwarming van de watertank activeren of deactiveren. Opmerking: Als NO is geseleedr, worden menu 10 overgeslagen.	YES	YES	NO	BOOSTER	Fun
10 Vertragsstijd boosterverwarming De vertragsstijd instellen voor activering van de boosterverwarming verwijl het systeme de watertank verwarmt.	1aar	20 minute~1aar 35 minute		BOOSTER	dL
·Gebruik het systeme Niet tijdens sterilisatie om verbranding door heet water of oververhitting van douchewater te voorkomen. ·Vraag een erkende dealer om de sterilisatie-installingen te controleren op overeenstemming met de toepasselijkke regels en wetgeving.
11 Sterilisatie De watertank steriliseren (indien nodig). Opmerking: Als NO is geseleedr, worden menu's 12 t/m 14 overgeslagen.	YES	YES	NO	Strl	Fun
12 Sterilisatie dag & tijd De timer voor sterilisatie instellen. (Eenmaal per week. Werkt ook tijdens stand-by.)	Monday 12:00	Monday ~ Sunday 0:00 ~ 23:50		Str
13 Sterilisiatem temperatuur De temperatuur voor sterilisatie instellen.	70 °C	40 °C ~ 75 °C		Strl	ba
14 Voortzetting van sterilisatie De verwarmingstermolatrua aanhouden om de sterilisatie te voltoien.	10 minuten	5 minutes ~ 1aar		Str	aPr
15 Basisbakverwarmer De optionele basisbakverwarmer wel of Niet aansluten. Opmerking: Als NO is geseleedr, worden menu 16 overgeslagen.	NO	YES	NO	bPAn	Htr
16 Type basisbakverwarmer Type A - De basisbakverwarmer wordt alleen geactiveerd tijdens ontdoolien. Type B - De basisbakverwarmer wordt geactiveerd wanner de omgevingstermolatrua buiten 5 °C of lager is.	A	A	B	bPAn	Htr
17 Beton drogen Wordt tijdens bouwwerkzaamheden gebruikt om beton bij een vooringestelde temperatuur te drogen. Gebruik dit menu uitsluitend tijdens bouwwerkzaamheden en nicht voordere doeleinden (Zie de informatiepagina).	-	1 dag ~ 99ragen		dr	Can

Gebruiker

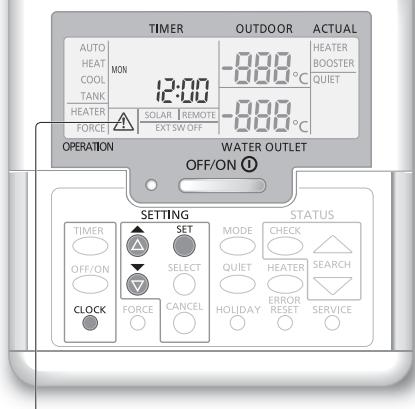

De afstandsbediening voorbereiden

① Druk op CLOCK
Druk op of om de huidige dag in te stellen.
③ Druk op SET om te bevestigen.
Herhaal stappen ② en ③ om de huidigeijd in te stellen.

Opmerking:

• De huidige dag enijd要去en in de volgende geallen worden ingesteld:
• Het systemd worden voor het eerst ingeschakeld.
• Het is lang geleden sinds de stroom de LASTE ker werk ingeschakeld.
• De ingesteldeijd is de standardtijd voor alle bedieningshandelingen met de timer.

Waarschuwingsindicator (tanktemperatuur boven 60^ )

Gebruiker

Het systeem in- of uitschakelen

Druk op OFF/ON ①

Wonneer het systeme is ingeschakeld, brandt het bedrijsflampje en worden de wateruitlaattemperatuur en de buitentemperatuur op het scherm weergegeven.

Gebruiker

De bedrijsstand selecteren

Druk op MODE om de bedrijfsstand te selecteren.

• Het bedrijf HEAT van het paneel/de vloer is ingeschakeld of uitgeschakeld.
• De mono bloc-unit levert warmte aan het systeme.
• De mono bloc-unit levert warmte aan de sanitaire watertank en het systeme.
• Deze stand kan nicht worden geselecteerd als er geen sanitaire tank is geinstalleerd.
• De sanitaire watertank is ingeschakeld ofuitgeschakeld.
• De mono bloc-unit levert warmte aan de sanitaire watertank.

Gebruiker

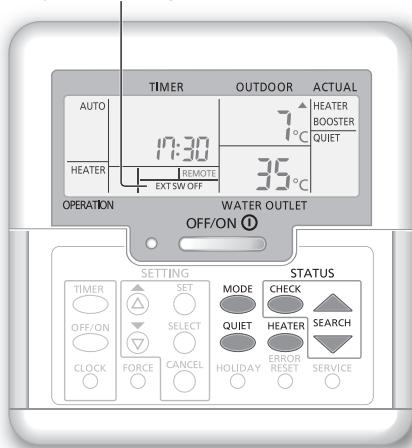

De reserveverwarming starten

Druk op HEXTER

• De reserveverwarming levert extra warmte bij een lage buitentemperatuur. De reserveverwarming kan alleen worden gebrukt in de verwarmingsstand.
• Als de reserveverwarming is ingesteld, worden hij automatisch ingeschakeld wonneer aan de betreffende voorwaarden worden voldaan.
  HEATER Druk opniew op om de reserveverwarming uit te schakeken.

Het systeem wordenuitgeschakeldoordoor externeschakelaar.

Gebruiker

Stil bedrijf

Druk op

• Deze functie LAST de mono bloc-unit geluidsarm werkken. Deze functie kan de verwarmingscapaciteit verminderen.

Gebruiker

Controlestand voor systememstatus

1 Druk op C

(Op het scherm verschijnt STATUS.)

Druk op of om de geselecteerde stand te controleren.

• Beton drogen (wordt Niet weergegevenijdens normala bedrijf)
  Waterinlaatttemperatuur
  Tanktemperatuur
• Bedrijfsfrequentie van compressor
  ·Foutenlogboek
• Totaal energieverbruik in de verwarmingsstand (Maximaal 999ragen)
  Tankmodus totale energieverbruik (Maximaal 999 Tage)
• Druk op CHECK om de stand STATUS te verlaten.

Opmerking:

• In de stand STATUS worden op het scherm STATUS weergegeven.
• De stand STATUS kan nicht worden geactiveerd wonneer op het scherm SETTING staat.
• Het totale energieverbruik is een schatting op basis van AC 230 V en kan verschellen van de werkelijkige waarde zoals gemeten door precisieapparatuur.

Dealer

Temperatuurinstelling van het systeme

Het systemd regelt de temperatuur voor elk menu op basis van de omgevingstemperatuur buiten.

• Neem contact op met uw erkende dealer als u de temperatuur wilt instellen of wijzigen.

Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen. (Op het scherm verschijnt SETTING.)
Druk op of om een menu te selecteren.
③ Druk op SELECT om het menu te openen.
④ Druk op of om de gewenste temperatuur in te stellen.
⑤ Druk op SET om deinstalling te bevestigen.

• Herhaal stappen ② t/m ⑤ om andere menu's in te stelen.

Gebruiker

Het temperatuurbereik controlleren

① Houd 5 seconden ingedrukt om de stand voor instelling van het temperatuurbereik te openen.
Druk op of om een menu te selecteren.

• Druk op CANCEL om het menu te verlaten.

Menu	Standaardinstalling	Temperatuurinstelling	Scherm
Een lage omgevingstemperatuur buren instellen.	-5 °C	-15 °C ~ 15 °C	HEAT	ON out Lo
Een hoge omgevingstemperatuur buren instellen.	15 °C	-15 °C ~ 15 °C		ON out H1
De wateruiltaattemperatuur instellen bij een lageomgevingstemperatuur buren.	55 °C	25 °C ~ 65 °C		ON H20 Lo
De wateruiltaattemperatuur instellen bij een hogeomgevingstemperatuur buren.	35 °C	25 °C ~ 65 °C		ON H20 H1

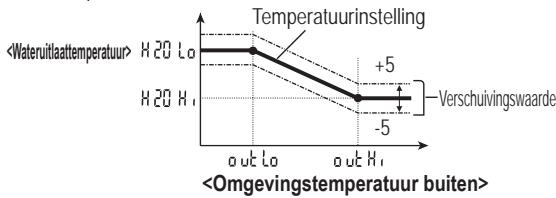

In de stand HEAT wordende wateruiltaattemperaatueraangepast zoals in de illustratirechts worden getoond.Dit worden gedaan binnen hetingestelde temperatuurbereik.
De omgevingstemperatuur buren instellen waarbijdewarming tijdens de stand HEAT wordenuitgeschakeld.	24 °C	5 °C ~ 35 °C	HEAT	OFF Set
De omgevingstemperatuur buren instellen waarbijdewarmeverwarming worden ingeschakeld.	0 °C	-15 °C ~ 20 °C	HEATER	ON out Set
De temperatuur van de sanitaire watertankinstellen.	52 °C	40 °C ~ 75 °C	TANK	Set

Gebruiker

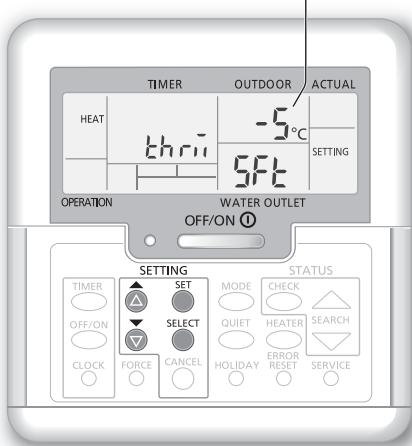

De watertemperatuur verschuiven

Met deze functie kurz u de wateruitlaattemperatuur eenvoudig versuschuiven als de instelling nicht zoals gewenst is.

① Druk op SET om de stand voor verschuving van de watertemperatuur te openen.
② Druk op SELECT om de instelling te wijzigen.
③ Druk op of om de gewenste temperatuur in te stellen. (temperatuurbereik: -5 °C ~ 5 °C)

④ Druk op SET om deinstalling te bevestigen.

Gewenste temperatuurinstelling

Opmerking:

Druk op of wacht 30 seconden om de stand SETTING te verlaten.
- De ingestelde temperatuur worden na bevestiging in het system opgeslagen.
- De stand SETTING kan nicht worden geactiveerd als de indicatielampjes SERVICE en STATUS branden.
- Het systemd verschuft de temperatuur binnen het bereik van de wateruillaattemperatuur.

Gebruiker

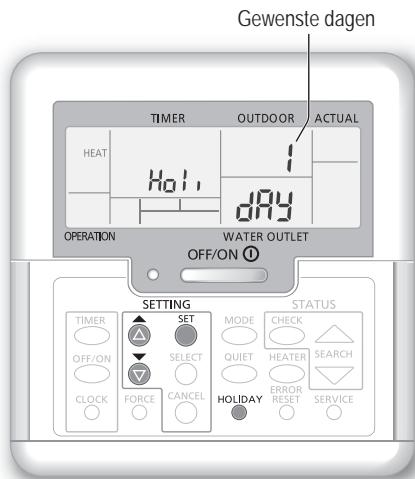

Vakantiestand

• Door een of meerere dagen als vakantie in te stellen, kut u tijdens uw afwezigheid energie bescharen. Na uw terugkeer hervat het systeme het bedrif met de ingeselde temperatuur.
• Controller voor het instellen dat het systeme isuitgeschakeld.
• Het system hervat zichnbiedrij automatisch na de laaatstevakantietdag om 00:00 uur middernacht.
• De dag waarop u de vakantiestand instelt, worden als dag 1 geteld.

Voorbeeld:

U stelt de vakantiestand in op 21 Juni om 08:00 uur 's ochtends. Als u 3ragen instellt, hervat het systemezem zich bedrijf op 24 Juni om 00:00uur middernacht.

① Druk op HOLIDAY om devakantiestand te openen.
Druk op of om het gewenste aantalragen in te stellen.
(Instelbereik: 1 dag ~ 999 dagen)
③ Druk op SET om deinstalling te bevestigen.

Opmerking:

Druk op of wacht 30 seconden om devakantiestand te verlaten.

Gebruiker

De weektimer stellen

Deze functie bevordert energiebesparing doordat u voor elkde dag maximaal 6programma's kunt instellen.

① Druk op om de instelstand van de timer te openen.
Druk op of om de gewenste dag te selecteren.
③ Druk op SELECT om de selectie te bevestigen.
4 "1" knippert, druk op als u programma 1 wilt instellen.
⑤ Druk op OFF/ON om de in- of uitschakeltimer te selectoren.
Druk op of om de gewensteijd te selectoren.

U kunt MODE QUIT HEATER en de thermoverschuiving van de watertemperatuur instellen.

Druk op SET om programme 1 te bevestigen. De geselecteerde dag worden gemarkeerd met

• Na 2 seconden schakelt het scherm overaar het volgende programme. Herhaal stap ④ t/m ⑦ als u de programme's 2 t/m 6 wilt instellen.
• Wonneerijdens het instellen van de timer geen knop wordt ingedrukt binnen 30 seconden, of als de knop SET wordt ingedrukt, wordt de instelling van dat moment bevestigd en wordt het instellen van de timer beeindigd.

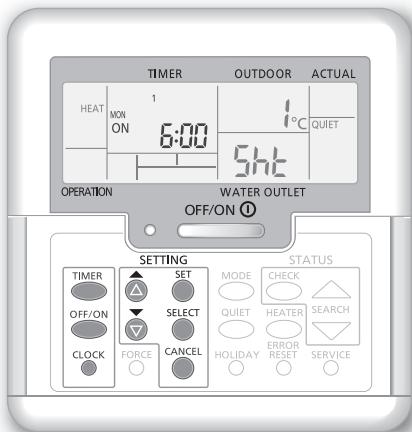

Het huidige timerprogramma controlleren

① Druk op TIMER om de timerstand te openen, en druk op SELECT om de daginstelling te openen.
② Druk op of tot de gewenste dag verschijnt, druk op om de selectie te bevestigen.
③ Druk op of om de ingestelde programme's te controlen.

Het huidige timerprogramma wijzigen of een新产品 timerprogramma toevoegen

① Voer stappen ① t/m ⑦ van "De weektimer instellen"uit om een bestand timerprogramma te wijdigen of een新产品 timerprogramma toe te voegen.

Het huidige timerprogramma annuleren

① Druk op SELECT om de daginstelling te openen.
② Druk op of tot de gewenste dag wordt weergegeven, en druk op om de programma-instelling te openen.
③ Druk op of in tot dat de gewenste programma verschijnd in de display. CANCEL Druk op om het programme te annuleren; verdwijnt.

De weektimer uitschakelen/ inschakelen

Druk op en verrolgens op CANCEL om de weektimer uit te schakelen.
Druk op TIMER en nervologens op SET om de LAST weektimerinstelling in te schakelen.

De weekday instellen

Opmerking:

• U kunt met de timer voor iedere dag van de week (maandag tot zondag) maximaal 6 programma's per dag instellen.
• Wonneer het systeme worden ingeschakeld door de timer, za de wateruitlattemperatuur worden geregold uitgaande van de eeder ingestelde temperatuur.
• U kunt Niet op een dag tweekee hetzelfde timerprogramma instellen.
• U kunt 2 of moer dagen instellen metdezelfde timerinstelling.

Onderhoud

Mono bloc-unit

In geval van een stroomstoring of een defect in de pompwerking moet eventueel aanwezig water uit het systeme afgelaten worden (volg de aanwijzingen in de onderstaande illustratie).

Stilstaand water in het systeme kan gemakkelijk bevriezen en het systeme schadigen.

• Blokker de luchtinaat-en luchtuilaatopeningen nicht onions hierdoor de apparatuur misschien slecht zu presten of defect zal raken. Verwijder obstakels zodat een goede ventilatie gewaarborgd is.
• Maak in de winter de mono bloc-unit vrij van sneeuw en verwijder de sneeuw zodat de inlaat-en uitlaatopeningen Niet geblokkeerd kannen worden.

External filter

• Reinig het externe filter ten minste een keer peraar. Als u dat nalaat, kan het filter verstopt raken en het system kapot gaan. Vraag een erkende dealer om advies.

Inspectie

• Om te zorgen dat de units optimaal functioneren,要去en de units, het externe filter en de bedrading regelmatif geinspecteerd worden. Vraag een erkende dealer om advies over het onderhoud.
• Verwijder eventuele obstakels bij de luchtinlaat-en luchtuitlaatopeningen van de mono bloc-unit.

Bij langdurige inactiviteit

• Schakel de stroomtoevoer Niet uit. Als u de stroomtoevoer uitschakelt, worden de automatische werkung van de waterpomp gestopt en de waterpomp geblokkeerd.

Omstandigheden waar bij u hulp moet inroepen

Ontkoppel de stroomtoevoer

en consulteer een erkende dealer in de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werkinq.
• Er zijn waterdruppels/vreemde deelttjes in de afstandsbediening binnengedrongen.
• De zekering springt regelmatiguit.
• De stroomdraad worden onnatuurlijk warm.

De volgende symptomen geben geen defect aan.

Symptom	Oorzaak
Geluid van stromend water tijdens werkung.	• Stromend koelmiddel in het apparaat.
Het apparaat begint pas na enkele minutesvertraging nadat het opnieuw is opgestart.	• De vertraging dient ter bescherming van de compressor.
Er komt water/stoom uit de mono bloc-unit.	• Er is condensatie of verdamping in de leidingen.
Er komt storm uit de mono bloc-unit in de verwarmingsstand.	• Dit wordtverooraakt door ontdooling in de warmtewisselaar.
De mono bloc-unit werkt nicht.	• Dit wordtverooraakt door een beveiligingsfunctie van het systeme wanner de builentemperatuur buiten het bedrijfsbereik is.
Het systeme wordenuitgeschakeld.	• Dit wordtverooraakt door de beveiligingsfunctie van het systeme. Als de waterinlaattemperatuur lager is dan 10 °C, stopt de compressor en worden de reserveverwarming ingeschakeld.
Het is moeilijk het systeme te verwarmen.	• Wanner het paneel en de vloer tegelijk verwarmd worden, kan de warmwatertemperatuur dalen en de verwarmingscapaciteit van het systeme afnemen. • Als de builentemperatuur laag is, heeft het systeme wellichteerijd nodig om op te warmen. • De in- of uilaat van de mono bloc-unit worden geblokkeerd door een obstakte Zoals een berg sneeuw. • Als de ingestelde wateruillaattemperatuur laag is, heeft het systeme wellichteerijd nodig om op te warmen.
Het systeme wordeniet onmiddelijk warm.	• Als het systeme�zem bedrijf begint bij een lage watertemperatuur, heeft het enigeijd nodig om het water te verwarmen.
De reserveverwarming worden automaticisch ingeschakeld als hij is uitgeschakeld.	• Dit wordtverooraakt door de beveiligingsfunctie van de warmtewisselaar van de unit.
Het bedrijebegint automaticisch wanner de timer nicht is ingesteld.	• De sterilisatietimer is ingesteld.
Het weergegeven energieverbruik verandert nicht.	• Het geheugen worden eenmaal per eer opgeslagen. Bij een stroomstoring worden de gegevens van het vorige eerweigegeven. • Het totale energiebereik heeft 999 dagen bereikt. Druk op ⊙ om de teller te resetten.
De indicator HEAT knippert op het scherm.	• Het systeme is bezig met ontdooien.
Het koelsysteme blijft enkele minuten luid humorbaar werkken.	• Dit wordtverooraakt door een beveiligingsfunctie tijdens het ontdooien bij een buientemperatuur onder -10 °C.

Controleer het volgende voordat u een onderhoudsmonteur belt.

Symptom	Controleer
De werkinq in de stand HEAT is nicht efficienct.	• Stel de temperatuur correct in. • Sluit de afsluiter van de radiator. • Verwijder eventuele obstakels in de luchtinlaat- en luchtuitlaatoppeningen van de mono bloc-unit.
Luidruchtig tijdens werkinq.	• De mono bloc-unit is op een schuine plaats geinstalleerd. • Sluit de behuizing goed.
Het systeme werkigt Niet.	• De stroomonderbreker is in werkinq getreden of geactiveerd.
Het bedrijslampe brandt Niet of er worden niets weergegeven op de afstandsbediening.	• Controller of de stroomtoevoer werkelt en er geen stroomstoring is opgetreden.

Knop Stand Extra verwarming

FORCE - Als er in het systeme een storing optreedt, kan de reserveverwarming worden gebruikt om het water te verwarmen.

Druk op ^FORCE om de reserveverwarming in te schakelen.

• Druk op OFF/ON ① als u de reserveverwarming wilt uitschakelen.
• Tijdens geforceerd verwarmen können er geen andere functies worden gebruikt.
• Deze functie is alleen beschikbaar bij bepaalde foutcodes.
• Neem contact op met uw dealer voor meer details.

Het bedrijfslampje knippert en er verschijnt een foutcode op het scherm.

TIMER	• Ontkoppel de stroomtoevoer en meld de fout aan een erkende dealer.
[ TIMER] 2 4 5 6 MON TUE WED THU FRI SAT SUN ON H 75 OFF	• De timer worden geannuleerd wanneer een fouit worden weergegeven.

Diagnose op het scherm	Afwijking of beveiligingsfunctie
H12	Capaciteit stembiet Niet overeen
H15	Afwijking van temperatuursensor van compressor
H20	Afwijking bij waterpomp
H23	Afwijking bij sensor van koelmiddel 1
H27	Afwijking bij onderhoudsklep
H42	Lagedrukbeveiliging van compressor
H62	Afwijking bij waterdoorstroming
H63	Afwijking bij lagedruksensor
H64	Afwijking bij hogedruksensor
H65	Afwijking bij circulatie ontdooilingswater
H70	Afwijking bij overbelastingsbeveiliging van reserveverwarming
H72	Afwijking bij tanktemperatuursensor
H76	Communicatiefout van de afstandsbediening
H90	Afwijking bij communicatie binnenunit/buitenunit
H91	Afwijking bij overbelastingsbeveiliging van tankverwarming
H95	Afwijking bij spanningsaansluiting
H98	Beveiligingsfunctie voor hoge druk buiten
H99	Antivriesbeveiliging van warmtewisselaar binnen

Diagnose op het scherm	Afwijking of beveiligingsfunctie
F12	Drukschakelaar is geactiveerd
F14	Onvoldoende rotatie van compressor
F15	Afwijking bij vergrendeling van ventilatormotor buiten
F16	Algemene stroombeveiliging
F20	Overbelastingsbeveiliging voor compressortemperatuur
F22	Overbelastingsbeveiliging voor temperatuur van transitormodule
F23	Afwijkende DC-plek tijdens bedrijf
F24	Afwijking tijdens koelcylus
F25	Afwijking tijdens koelen/verwarmen
F27	Afwijking bij drukschakelaar
F30	Afwijking bij wateruiltaatsensor 2
F36	Afwijking bij temperatuursensor voor buitenlucht
F37	Afwijking bij waterinlaatsensor
F40	Afwijking bij afvoersensor buiten
F41	Afwijking bij correctie vermogensfactor
F42	Afwijking bij sensor van warmtewisselaar buiten
F43	Afwijking bij sensor voor ontdooien buiten
F45	Afwijking bij wateruiltaatsensor
F46	Afwijkingen bij ontkoppeling stroomtransformator buiten
F48	Afwijking bij uitlaattemperatuursensor van verdamper
F49	Afwijking bij uitlaattemperatuursensor van bypass
F95	Afwijking hoge druk bij koelen

Informatie voor gebruikers over de inzameling en afvalverwerking van oude apparatuur

Deze symbolen op de produits, verpakkingen, en/of begeleidende documenten beteken dat gebrachte elektrische en elektronische producten en batterijen nicht met het algemene huishoudelijkige afval gemengdmighten worden.

Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen要去en zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC.

Door deze produit en batterijen correct te verwijderen draagt u uw steentje bij tot het beschemen van waardevolle middelen en tot de prévention van potentièle negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden können ontstaan.

Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uwplaatselijke gemeente, uw afvalverwijderingsdiensten of de winkkel waar u de goederen gekocht heb. Voor een Niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving.

Voor zakengebruikers in de Europese Unie

Indien u elektrische en elektronische utrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie.

[Informatie over de verwijdering in andere landen buiten de Europese Unie]

Deze symbolen zijn enkel geldig in de Europese Unie. Indien u deze producten wenst te verwijderen, neem dan contact op met uwplaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen.

De bediening/instellungen要去en uitgevoerd door een erkende dealer/specialist.

Functie Beton drogen

• Wordtijd bouwwerkzaamhedengebrukt om beton bij een Vooringestelde temperatuur te drogen.

① Druk gelijktijdig op SET en CHECK en houd deze 5 seconden ingedrukt totdat op het display "roan con" worden weergegeven.
② Druk op

(Op het display wordt "dr y [con" weergeveen.)

③ Druk op SELECT om de dag te selectoren.
Druk op of om de gewenste temperatuur in te stellen.
④ Druk op SET om de keuze te bevestigen.
⑤ Herhaal stap ③ en ④ om andere dagen en temperatures in te stellen.

CANCEL Druk op om het menu te verlaten.

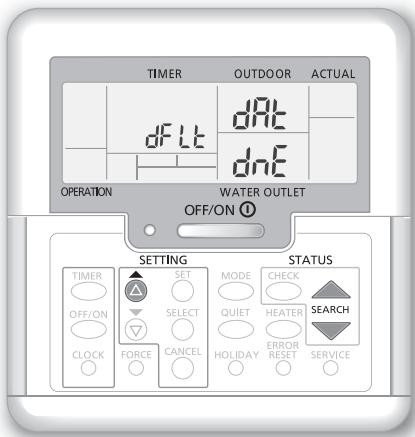

Voor het resetten van de afstandsbediening maar de standard instellingen

① Houd , , 5 seconden lang ingedrukt. De werkung is in dieijd uitgeschakeld.
② Het scherm geeft ter bevestiging 2 seconden lang "fLc, fRc, dnC" weer. Na 2 seconden verandert het waar de normale weergave.

Obrigado por adquirir um produit Panasonic.
