WHMHF09G3E8 - Pompa di calore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pompa di calore aria-acqua monoblocco
Marca	Panasonic
Modello	WHMHF09G3E8
Alimentazione elettrica	Monofase, 230 V ~ 50 Hz
Pressione sonora (approssimativa)	46 dB(A) (modalità silenziosa)
Temperatura di uscita dell'acqua (riscaldamento)	25 °C a 65 °C
Temperatura ambiente esterna (riscaldamento)	-20 °C a 35 °C
Riscaldamento di integrazione	Integrato, potenza regolabile da 3 a 9 kW
Modalità di funzionamento	Riscaldamento, acqua calda sanitaria, vacanze, timer settimanale
Refrigerante	R32 (tipico per questo tipo di apparecchio)
Protezione antigelo	Sì, integrata
Funzione sterilizzazione del serbatoio	Sì, regolabile fino a 75 °C
Manutenzione regolare	Pulizia del filtro esterno una volta all'anno
Peso (unità esterna)	Circa 65 kg (stima)
Dimensioni (unità esterna, L x A x P)	Circa 800 x 600 x 300 mm (stima)
Sicurezza	Interruttore differenziale (RCCB), messa a terra obbligatoria
Ricambi	Disponibili presso il servizio autorizzato Panasonic
Garanzia	Consultare le condizioni di garanzia fornite con l'apparecchio

Domande frequenti - WHMHF09G3E8 PANASONIC

Come regolare la temperatura dell'acqua di riscaldamento?

Premere SET per 5 secondi per entrare nella modalità di regolazione dell'intervallo di temperatura. Utilizzare le frecce per selezionare il menu, quindi SELECT per modificare il valore. Confermare con SET. Per maggiori dettagli, consultare la sezione Regolazione della temperatura del sistema del manuale.

Cosa fare se viene visualizzato il codice di errore H12?

Il codice H12 indica un'incompatibilità di capacità. Scollegare l'alimentazione e contattare un rivenditore autorizzato Panasonic. Annotare il codice di errore per facilitare la diagnosi.

È possibile utilizzare questa pompa di calore con un serbatoio di acqua calda di un'altra marca?

Panasonic consiglia di utilizzare questo sistema esclusivamente con un serbatoio d'acqua Panasonic. L'utilizzo di un altro serbatoio può compromettere il normale funzionamento e l'affidabilità del sistema.

Come attivare la modalità silenziosa?

Premere il tasto della modalità silenziosa (simbolo altoparlante) sul telecomando. Questa modalità riduce il rumore dell'unità monoblocco, ma può diminuire la capacità di riscaldamento.

Con quale frequenza bisogna pulire il filtro esterno?

Il filtro esterno deve essere pulito almeno una volta all'anno. Un filtro ostruito può causare un guasto del sistema. Consultare un rivenditore autorizzato per la pulizia.

Il sistema non riscalda abbastanza, cosa controllare?

Verificare che la temperatura impostata sia corretta. Assicurarsi che le prese d'aria di aspirazione e scarico dell'unità monoblocco non siano ostruite (neve, detriti). Se il problema persiste, contattare un professionista.

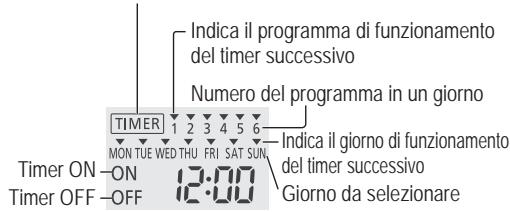

Come impostare il timer settimanale?

Premere TIMER per entrare nella modalità di impostazione. Selezionare il giorno, quindi programmare fino a 6 eventi al giorno (accensione/spegnimento, modalità silenziosa, ecc.). Confermare con SET. Consultare la sezione Impostazione del timer settimanale del manuale.

Cosa fare in caso di interruzione prolungata di corrente?

Se l'alimentazione viene interrotta, svuotare il sistema per evitare il congelamento. In inverno, rimuovere la neve intorno all'unità. Non interrompere intenzionalmente l'alimentazione, perché la pompa dell'acqua automatica smetterebbe di funzionare.

Il sistema emette un rumore di acqua che scorre, è normale?

Sì, questo rumore è normale. È causato dalla circolazione del fluido refrigerante all'interno del circuito. Non si tratta di un malfunzionamento.

Come accedere alla modalità di diagnosi degli errori?

Premere il tasto CHECK (o consultare il manuale per accedere alla schermata STATUS). Utilizzare le frecce per visualizzare la cronologia degli errori. Annotare il codice di errore per segnalarlo al servizio post-vendita.

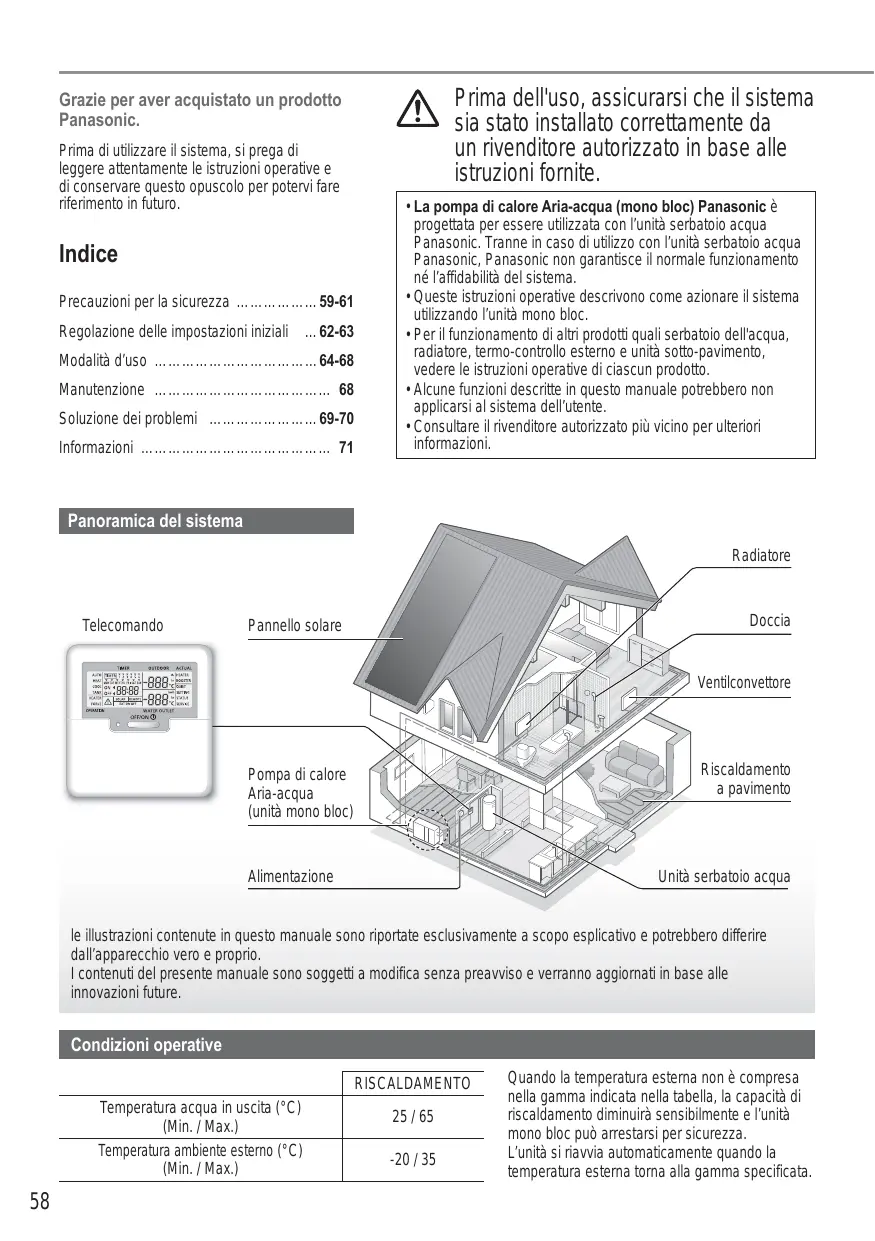

MANUALE UTENTE WHMHF09G3E8 PANASONIC

Istruzioni operative Pompa di calore Aria-acqua (Mono bloc) 58-71

Istruzioni per l'installazione allegate.

Grazie per aver acquistato un prodotto Panasonic.

Prima di utilizzare il sistema, si prega di leggere attendamente le istruzioni operative e di conservare quello opuscolo per potervi fare riferimento in futuro.

Indices

Precauzioni per la sicurezza 59-61

Regolazione delle impostazioni iniziali ...62-63

Modalità d'uso 64-68

Manutenzione 68

Solutione dei problemi 69-70

Informazioni 71

Prima dell'uso, assicurarsi che il sistema sia stato installato correttamente da un rivenditore autorizzato in base alle istruzioni fornite.

• La pompa di calore Aria-acqua (mono bloc) Panasonic è progettata per essere utilizzata con l'unità serbatoio acqua Panasonic. Tranne in caso di utilizzo con l'unità serbatoio acqua Panasonic, Panasonic non garantisce il normale funzionamento né l'affidabilità delsystema.
• Queste instruzioni operative descrivono come azionare il systema utilizzato l'unità mono bloc.
• Per il funzionamento di altri prodotti quali serbatoio dell'acqua, radiatore, termo-controllo esterno e unità sotto-pavimento, videere le istruzioni operative di ciascun prodotto.
• Alcune funzioni descripte in quello manuale potrebbero non applicarci alsystema dell'utente.
• Consultare il rivenditore autorizzato più vicino per ulteriori informazioni.

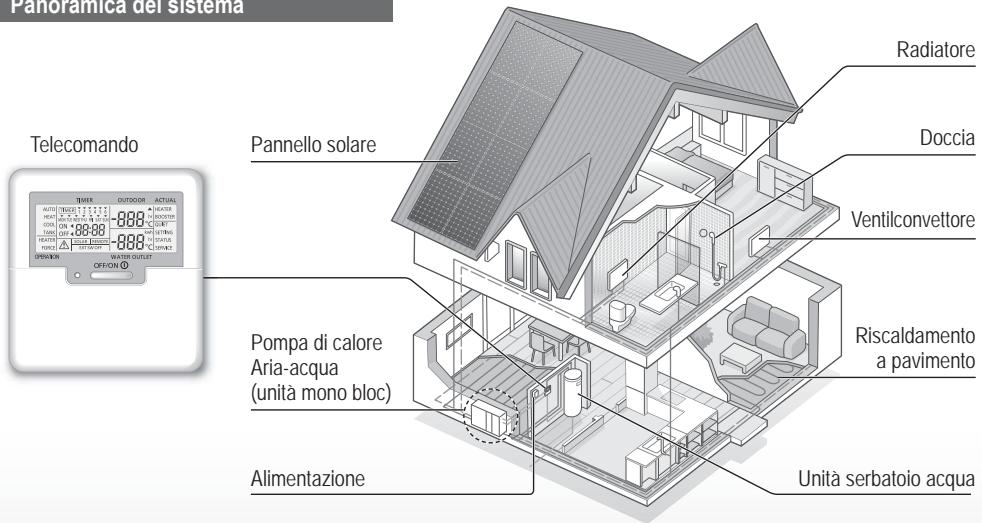

Panorama del problema

le illustrazioni cont∉ne in isto manuale sono riportate escludvamente a scopo esplicativo e potrebbero differire dall'apparecchio vero e proprio.

I contenti del presente manuale sono soggetti a modificaenza preavviso e verranno aggiornati in base alle innovazioni future.

Condizioni operative

	RISCALDAMENTO
Temperatura acqua in uscita (°C)	25 / 65
(Min. / Max.)
Temperatura ambiente esterno (°C)	-20 / 35
(Min. / Max.)

Quando la temperatura esterna non è compresa nella gamma individata nella tabella, la capacité di riscaldamento diminuirà sensibilmente e l'unità mono bloc può arrestarsi per sicurezza. L'unità si riavvia automaticamente quando la temperature esterna torna alla gamma specificata.

Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettore quanto segue:

In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

AWERTENZE

Questo symbolo indica un pericolodi morte o lesioni gravi.

ATTENZIONE

Questo symbolo indica un rischio di lesioni o danni materiali.

Le istruzioni sono classificare in varietipologie, contrassegnate dai seguenti symboli:

Questo symbolo indica un'azione PROIBITA.

Questi symboli detotano azioni OBBLIGATORIE.

AVVERTENZE

Unità Mono bloc

Questo appearecchio può essere utilizzato da bambini dagli 8 anni di età in su e da persone con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza e competenza, se vengono supervisionate o struite sull'uso dell'apparecchio in modo sicuro e sono consapevoli dei potenziali pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione a cura dell'utente non devono essere eseguite dai bambini perché supervisione.

Per la pulizia delle parti interne, la riparazione, l'installazione, la rimozione e la reinstallazione dell'unità, consultare un rivenditore autorizzato o uno specialista. L'installazione e la Manipolazione sbagliate causeranno perdite, scosse o incendio.

Consultare un rivenditore autorizzato o uno specialista per l'uso di qualunque tipo di refrigerante specificato. L'uso di un tipo di refrigerante diverso da quello specificato potrebbe causare danni al prodotto, usioni e lesions, ecc.

Non installare l'unità in un ambiente con atmossera potenzialmente esplosiva o infiammabile. La mancata esecuzione di cui poù causare un incendio.

Non insere dita o altri oggetti nell'unità monobloc; i componenti rotanti possono provocare lesioni.

Non toccare l'unità mono bloc durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica.

Non sedersi o camminare sull'unità, si può cadere in modo accidentale.

Alimentazione

Per evitare surriscaldamento e incendio, non utilizzato un cavo modificato, un connettore, una prolunga o un cavo non specificato.

Per evitare surriscaldamento, incendio o shock elettrico:

Non condidere la presa di corrente con altri apparecchi.
- Non utilizzato con mani bagnate.
Non piegareccessivamente il cavo di alimentazione elettrica.

Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un techniciano qualificato onde evitare rischi.

Questa unità è dotata di Residue Current Circuit Breaker (RCCB). Chiedere a un rivenditore autorizzato di controllare regolaremente il funzionamento di RCCB, soprattutto dopo l'installazione, l'ispezione e la manutenzione. Un malfunzionamento di RCCB potrebbe causare scosse e/o incendi.

Per evitare scosse e/o incendi, si raccomanda forteamente l'installazione di un interrottore differenziale (RCD).

Prima di accedere ai terminali, è necessario scollegare tutti i circuiti di alimentazione.

Smettere di usare il prodotto
quando si verifica un'anomalia/
guasto e scollegare
l'alimentazione. (rischio di fumo/
fiamme/scosse elettrice)
Esempi di anomalia/guasto
RCCB scatta frequentlymente.
Si avverte un odore di bruciato.
Si avvertono vibrazioni o rumor
anomali dell'unita.
L'unita perde acqua calda.
Contattare immediatamente
il rivenditore locale per la
manutenzione/riparazione.

Indossare guanti durante l'ispezione e la manutenzione.

Il presente apparecchio deve ave la messa a terra per prevenir scosse o incendio.

Scollegare l'alimentazione per evitare scosse durante la pulizia o la manutenzione.

Questo apparecchio è per usi multipli. Per evitare scosse, ustioni e/o lesioni mortali, assicurarsi di scollegare tutte le fonti di alimentazione prima di accedere ai terminali dell'unità.

ATTENZIONE

Unità Mono bloc

Non lavare l'unità con acqua, benzina, diluenti o polveri detergenti aggressive al fine di evitare danni o corrosione all'unità.

Non installare l'unità vicino a combustibili o in bagno. Altrimenti, potrebbe causare scosse e/o incendi.

Non toccare il tubo di scarico dell'acqua dell'unità durante il funzionamento.

Non porre materiali sull'unità o除去 diessa.

Non toccare l'alletta in alluminio affiliata; parti affiliate potrebbero causare delle lesioni.

Non utilizzato il sistema durante la sterilizzazione, onde evitare bruciature con acqua calda o surriscaldamento della doccia.

Evitare perdite di acqua verificando che il tubo di scarico sua collegato correttamente.

Quando l'apparecchio è stato utilizzato per un periodo di tempo prolongato, assicurarsi che la struttura di sostegno non si sia deteriorata. Il deterioramento di tale struttura potrebbe causare la caduta accidentale dell'unità.

Chiedere a un rivenditore autorizzato di determinare il livello delle impostazioni del Campo della funzione di sterilizzazione in conformità alle leggi e normative locali.

Telecomando

Non bagnare il telecomando. La mancata esecuzione di cui potrebbe causare scosse e/o incendi.

Non premere i pulsanti del telecomando con oggetti duri e appuntiti. La mancata esecuzione di ciò potrebbe causare danni all'unità.

Non lavare il telecomando con acqua, benzina, diluenti o polveri detergenti aggressive.

Non ispezionare ne eseguire interventi di manutenzione sul telecomando da soli. Consultare un rivenditore autorizzato per evitare lesioni personali causate da un uso scorretto.

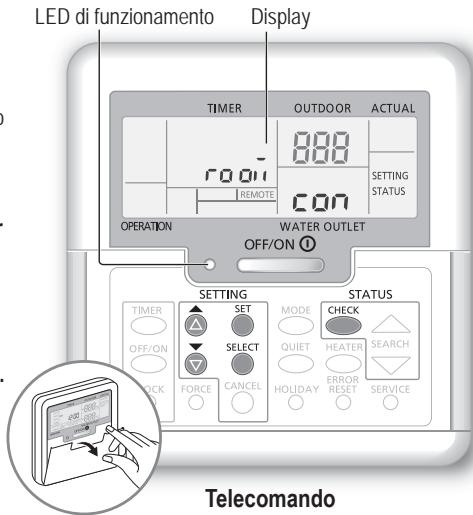

Rivenditore

Selezionare i menu e definire le impostazioni in base alsystema disponibile in casa. É consigliabile che tutte le modifiche alle impostazioni siano eseguite da un rivenditore autorizzato o uno specialista.

• Dopo l'installazione iniziale, è possible regolare manually le impostazioni. Le impostazioni iniziiali restano attive fino a che l'utente non le modifica.
• Il telecomando più essere usato per installazioni multiple.
• Prima dell'impostazione, assicurarsi che il LED di funzionamento sa impostato su OFF.
• Ilsystema potrebbe non funzionare correttamente se impostato in modo errato. Consultare un rivenditore autorizzato.

1 Premere eteneremepmuti simultaneamente SET e CHECK per 5 secondifinché il display non indica SETTING STATUS.

② Premere 品 o per selezionare il menu.
SELECT per accedere al menu.
Premere o per selezionare YES/NO o autre opzioni.

YES: consente di abilitare il menu

NO: consente di disabilitare il menu

⑤ Premere SET per confirmare.

Menu (1 ~ 17)	Impostazione predefinita	Impostazione		Display
1 Collegamento termostato stanzaConsente di scegliere se eseguire o meno il collegamento al termostato dellaStanza opzionale.	NO	YES	NO	ro ai con
2 Sezione riscaldatore di riservaConsente di ridurre la potenza del riscaldatore qualora non necessaria.*Le opzioni di kW possono variate in base al modello.	9 kW	*3 kW / 6 kW / 9 kW		HEATER CAP
3 Anticongelamento dell'impianto idraulicoConsente di attivare o disattivare la funzione anticongelamento dell'acqua quando il sistema è impostato su OFF.	YES	YES	NO	Anti, Fre
4 Collegamento serbatoioConsente di scegliere se eseguire o meno il collegamento all'unità serbatoio dell'acqua opzionale.Notà: se è selezionato NO, i menu dal 5 al 15 vengono saltati.	NO	YES	NO	TANK	con
5 Priorità solareConsente di selezionare l'uso del pannello solare per il riscaldamento del serbatoio dell'acqua.	NO	YES	NO	SOLAR	Priy
6 Priorità riscaldamentoPer selezionare il riscaldamento dellaStanza come priorità durante la modalità HEAT (CALDO) + TANK (SERBATOIO).Notà: se è selezionato YES, i menu 7 e 8 vengono saltati per la modalità HEAT (CALDO) + TANK (SERBATOIO).	NO	YES	NO	HEAT	Priy
7 Intervallo funzionamento riscaldamentoConsente di impostare l'intervario per la modalità HEAT (CALDO) in modalità HEAT (CALDO) + TANK (SERBATOIO).Notà: se è selezionato YES nel menu 6, quello menu viene saltato.	3 ore	0,5 ore ~ 10 ore		HEAT	nt
8 Intervallo riscaldamento serbatoioConsente di impostare l'intervario per il serbatoio dell'acqua durante la modalità HEAT (CALDO) + TANK (SERBATOIO).Notà: se è selezionato YES nel menu 6, quello menu viene saltato.	30 minuti	5 minuti ~ 1 ora e 35 minuti		TANK	nt
9 Riscaldatore ausiliario Consente di attivare o disattivare il riscaldatore ausiliario del serbatoio dell'acqua. Nota: se è selezionato NO, il menu 10 viene saltato.	YES	YES	NO	BOOSTER	Fun
10 Timer di ritardo del riscaldatore ausiliario Consente di impostare l'ora di ritardo per l'attività del riscaldatore ausiliario nelle leste srlcafa il serbatoio dell'acqua.	1 ora	20 minuti ~ 1 ora e 35 minuti		BOOSTER	dL y
· Non utilizzato il systemà durante la sterilizzazione, onde evitare bruciature con acqua calda o surriscaldamento della doccia. · Chiedere a un rivenditore autorizzato di determinare il livello delle impostazioni del campo della funzione di sterilizzazione in conformità alle leggi e normative locali.
11 Sterilizzazione Consente di sterilizzato il serbatoio dell'acqua, se necessario. Nota: se è selezionato NO, i menu dal 12 al 14 vengono saltati.	YES	YES	NO	St RL	Fun
12 Giorno e ora sterilizzazione Consente di impostare il timer per la sterilizzazione. (solo una volta alla settimana; funzioneanche in condizione di standby)	Monday 12:00	Monday - Sunday 0:00 ~ 23:50		Str
13 Temperatura sterilizzazione Consente di impostare la temperature per la sterilizzazione.	70 °C	40 °C ~ 75 °C		St RL	bo
14 Continuazione della sterilizzazione Consente di mantenere la temperature di riscaldamento per completare la sterilizzazione.	10 minuti	5 minuti ~ 1 ora		Str	aPr
15 Riscaldatore della vaschetta di supporto Consente di scegliere se eseguire o meno il collegamento al riscaldatore della vaschetta di supporto opzionale. Nota: se è selezionato NO, il menu 16 viene saltato.	NO	YES	NO	bP An	htr
16 Tipo di riscaldatore della vaschetta di supporto TipA - Il riscaldatore della vaschetta di supporto si attiva solo durante l'opération di sbrinamento. TipB - Il riscaldatore della vaschetta di supporto si attiva quando la temperatura ambiente esterna non supera i 5 °C.	A	A	B	bP An	htr
17 Ascugatura cemento Durante la costruzione di edifici consente di ascugare il cemento a una temperature preimpostata. Non utilizzato quello menu per qualiasialto scopo e in periodi diversi da quello della costruzione di edifici (Fare riferimento alla pagina Informazioni).	-	1 giorno ~ 99 giorni		dr y	Con

Utente

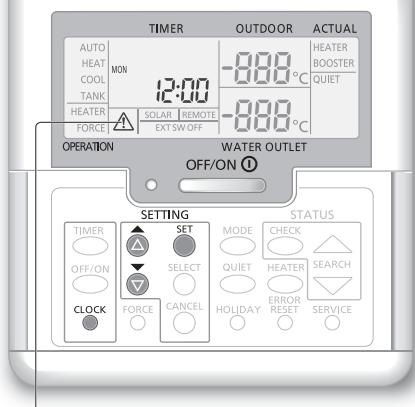

Preparazione del telecomando

① Premere

② Premere

per impostare il giorno corrente.

③ Premere

or confermare.

④ Ripetere

② e ③

impostare l'ora corrente.

Nota:

• il giorno e l'ora currenti devono essere impostati nei seguenti casi:
• Quando l'alimentazioneiene accesa per la prima volta.
• E trascorso molto tempo dall'ultima accensione dell'alimentazione.
• L'ora corrente impostata sera quella standard per tutte le operazioni con timer.

Indicatore diattenzione (temperatura del serbatoio superiore a 60^ )

Utente

Accensiono o spegnimento del sistema

Premiere OFF/ON ①

Quando ilsysteme è acceso, il LED di funzionamento si accende e la temperature di uscita dell'acqua effettiva e la temperature ambiente esterna sono visualizzate sul display.

Utente

Sezione della modalità operativi

Premere MODE per selezionare la modalità operativa.

• Il funzionamento di riscaldamento a pannello/pavimento è attivato o disattivato.
• L'unità mono bloc fornisce calore alsystema.
  L'unità mono bloc fornisce calore alsystema e al serbatoio dell'acqua di igienizzazione.
• Questa modalità non può essere selezionata se la serbatoio dell'acqua di igienizzazione non è installato.
• Il serbatoio dell'acqua da igienizzazione è attivato o disattivato.
  L'unità mono bloc fornisce calore al serbatoio dell'accu di igienizzazione.

Utente

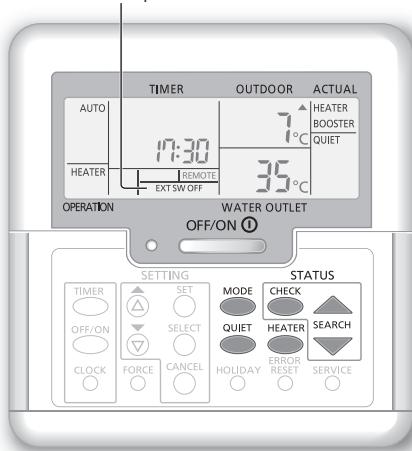

Avviamo del riscaldatore di riserva

Premere HEATER

• Il riscaldatore di riserva fornisce calore extra a una temperatura esterna bassa. Il riscaldatore di riserva è utilizzabile solo in modalità di riscaldamento.
• Dopo aver impostato il riscaldatore di riserva, viene automaticamente azionato quando sono rispetto le condizioni.
  Per disabilitare il riscalatore di riserva, premere nuovamente HEATER

Ilsystema viene spento da un interruttoré esterno.

Utente

Per godere di un funzionamento tranquillo

Premere

• Questa operazione riduce il rumore dell'unità monobloc. L'operazione potrebbe causare una riduzione dellacapacità di riscaldamento.

Utente

Modalità controlo stato del sistema

(1) Premere

(il display indicator STATUS).

② Premere o per controllare la modalità selezionata.

• Ascugatura cemento (non visualizzata durante il normale funzionamento)
• Temperatura d'ingresso dell'acqua
• Temperatura del serbatoio
• Freqenza di funzionamento del compressore
• Cronologia degli errors
• Consumo di alimentazione totale in modalità riscaldamento (fino a 999 giorni)
• Consumo totale di energia del ballitore (fino a 999 giorni)
• Premere CHECK per uscire alla modalita STATUS.

Nota:

• Quando si entra in modalità STATUS, il display indica STATUS.
• La modalità STATUS non può essere attivata quando il display indica SETTING.
• Il consumo totale di alimentazione è un valore stimato in base a CA 230 V e più essere diverso dal valore misurato da un'apparecchiatura di precisione.

Rivenditore

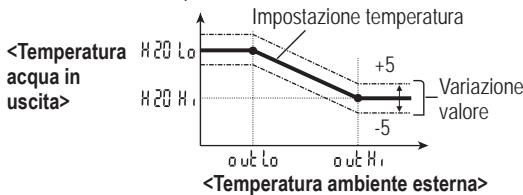

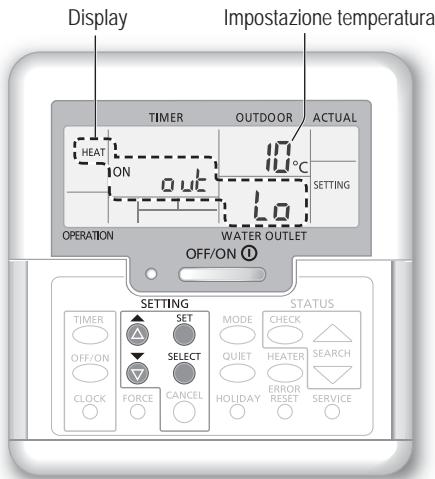

Impostazione della temperatura del systema Ilsystema controla la temperature per ciascun menu in base alla temperatura ambiente esterna.

• Per impostare o modificare le temperature, contattare il rivenditore autorizzato più vicino.

① Tenere premuto SET per 5 secondi per accedere alla modalità di impostazione dell'intervallo di temperatura. (il display indica SETTING.)
② Premere 品 o per selezionare un menu.
③ Premiere SELECT per accedere al menu.
④ Premere 品 o 品 per impostare la temperatura desiderata.
⑤ Premere SET per confermare I'impostazione.

Ripetere i punt da ② a ⑤ per impostareglialtrimenu.

Utente

Verifica dell'intervallo di temperatura

① Tenere premuto SET per 5 secondi per accedere alla modalità di impostazione dell'intervallo di temperatura.
② Premere 品 o per selezionare un menu.

CANCEL Premere per uscire.

Menu	Impostazione predefinita	Impostazione temperatura	Display
Impostazione di una temperature ambiente esterna Bassa.	-5 °C	-15 °C ~ 15 °C	HEAT	ON out Lo
Impostazione di una temperature ambiente esterna alta.	15 °C	-15 °C ~ 15 °C		ON out H,
Impostazione della temperature di uscita dell'acqua a una temperature ambiente esterna bassa.	55 °C	25 °C ~ 65 °C		ON H20 Lo
Impostazione della temperature di uscita dell'acqua a una temperature ambiente esterna alta.	35 °C	25 °C ~ 65 °C		ON H20 H,
In modalità HEAT (CALDO), la temperature di uscita dell'acqua viene regolata come indicate nel diagramma sulla destra. L'operazione viene eseguita nei limiti dell'intervaldo di temperature preimpostato.	<Temperatura acqua in uscita>	temp. acqua max. temp. acqua min. H 20 Lo H 20 H,	temp. acqua min. H 20 Lo H 20 H,

Impostazione della temperatura ambiente esterna per spagnere il funzionamento del riscaldamento durante la modalità HEAT (CALDO).	24 °C	5 °C ~ 35 °C	HEAT	OFF	SET
Impostazione della temperatura ambiente esterna per attivare il riscaldatore di riserva.	0 °C	-15 °C ~ 20 °C	HEATER	ON	OUT	SET
Impostazione della temperatura del serbatoio dell'accua di igienizzazione.	52 °C	40 °C ~ 75 °C	TANK		SET

Utente

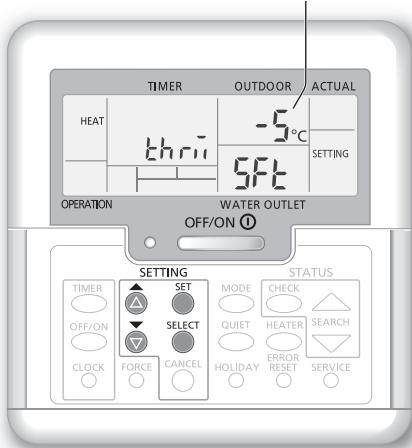

Variazione della temperatura dell'acqua

In quello mode è possible variate la temperatura di uscita dell'acqua se non si desidera tale impostazione.

1 Premere SET per accedere alla modalità di variazione della temperatura dell'acqua.
SELECT Premere per modificare l'impostazione.
③ Premere 品 per impostare la temperatura desiderata. (intervallo di temperature: -5^ - 5^)

Impostazione della temperatura desiderata

④ Premere SET per confermare l'impostazione.

Nota:

• Premere o attendere 30 secondi per uscire alla modalita SETTING (IMPOSTAZIONI).
• La temperatura impostata sare salvata nelsystema una volta confirmata.
• La modalità SETTING (IMPOSTAZIONI) non può essere attivata quando gli indicatori SERVICE e STATUS sono impostati su ON.
• Il sistema variera la temperature nei limiti dell'intervallo di temperatura di uscita dell'acqua.

Utente

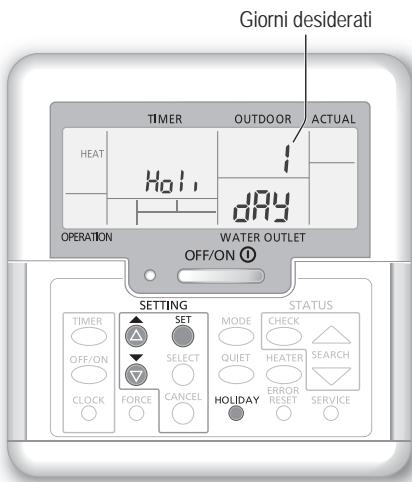

Modalità vacanza

• L'impostazione dei giorni in modalità vacanza, favorisce il risparmio energetico quando si è in vacanza e, al riento, consente alsystema di riavviarsi alla temperature preimpostata.
• Prima dell'impostazione, assicurarsi che il systema sia impostato su OFF.
• Ilsystemaricominera a funzionare automaticamente alle ore 00.00 am al rientro delle vacanze.
• Il giorno in cui è stata impostata la modalità HOLIDAY (VACANZA) vieneicontato come giorno 1.

Esempio: impostazione della modalità vacanza il 21 giugno, ore 08.00 am. Impostando 3 giorni, ilsystema ricomincia a funzionare il 24 giugno alle ore 00.00 am.

HOLIDAY ① Premere per accedere alla modalità HOLIDAY (VACANZA).
② Premere 品 per impostare i giorni desiderati. (Impostazione dell'intervaldo: 1 giorno ~ 999 giorni)
③ Premere SET per confermare l'impostazione.

Nota:

• Premere o attendere 30 secondi per uscire alla modalità HOLIDAY (VACANZA).

Utente

Impostazione del timer settimanale

Favorisce il risparmio energetico impostando dato a 6 programmi per ciascun dato giorno.

Si illumina se si selezione la funzione timer

① Premere PER accedere alla modalità di impostazione del timer.
② Premere 品 o per selezionare il giorno desiderato.
③ Premere SELECT per confrmare la selezione.
4 "1" lampeggerà, premere per impostare il programma 1.
⑤ Premiere OFF/ON per selezionare timer ON o OFF.
6 Premere o per selezionare l'ora desiderata. É possibile impostare MODE, QUET HEATER Variazione termica della temperatura dell'acqua.
⑦ Premere SET per confermare il programma 1. Il giorno selezionato sare evidenziato con▼.

• Dopo 2 secondi, il display passera al programma successivo. Ripetere i punti dal ④ al ⑦ per impostare i programmi dal 2 al 6.
• Durante l'impostazione del timer, se non si preme alcun tasto entro 30 secondi o se si preme SET, sera confirmata l'impostazione di quel momento e la procedura di configurazione del timer termina.

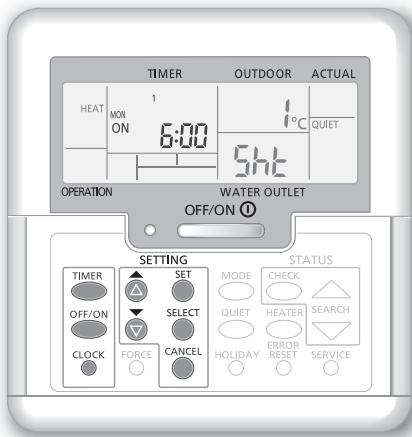

Verifica del programma del timer corrente

① Premere TIMER per accederate alla modalità timer, quando premere SELECT per immettere l'impostazione del giorno.
② Premere 品 finché non si visualizza il giorno desiderato, quindi premere per confermare la selezione.
③ Premere 品 o per controllare i programmi impostati.

Modifica del programma del timer corrente o aggiunta di un nuovo programma del timer

① Eseguire i punti da ① a ⑦ di "Impostazione del timer settimanale" per modificare il programma del timer esistente o aggiungere un nuovo programma del timer.

Annullamento del programma del timer corrente

SELECT ① Premere per immettere il giorno.
② Premere 品 o finché non si visualizza il giorno desiderato, quando premere per immettere l'impostazione del programma. SELECT
③ Premere o fino a visualizzare il programma desiderato.

Premendo CANCEL per annullare il programma, scompare.

Disattivazione/attivazione del timer settimanale

Per disattivare l'impostazione del timer settimanale, premere TIMER, quindi CANCEL.
Per attivare l'impostazione del timer settimanale precedente, premere TIMER , quindi SET.

Impostazione del timer settimanale

Nota:

• É possible impostare il timer per agli giorni della settimana (da lunedi a domenica) con 6 programmi giornalieri.
• Quando il systeme è accesso con il timer, utiliserà la temperature impostata in precedenza per controllare la temperatura di uscita dell'acqua.
• Il medesimo programma per il timer non può essere impostato nella stesso giorno.
• É inolte possibile selezionare 2 o più giorni con la medesima impostazione di timer.

Manutenzione

Unità Mono bloc

In caso di interruzione di corrente oGUasto al funzionamento della pompa, drenare il systema (come suggerito nella figura seguente).

Quando l'acqua ristagna nelsystema, è molto probabile che si congli, cui poodanneggiare il systema.

• Non ostruire le bacchette di ingresso e uscita dell'aria perché ciò potrebbe causare prestazioni scadenti o giusti. Rimuovere gli ostacoli per assicurare la ventilazione.
• In inverno, eliminare la neve dall'unità mono bloc in modo che non copra le bocchette di ingressso e uscita dell'aria.

Filtro esterno

• Pulire il filtrato esterno almeno una volta all'anno. In caso contrario, il filtrato potrebbe ostruirsi, con seguente guasto delsystema. Consultare un rivenditore autorizzato.

Ispezione

• Per garantire un funzionamento ottimale delle unità, svolgere regolarmente controli stagionali di questo ultime, del filtrato esterno e del cabaggio in loco. Per la manutenzione, consultare un rivenditore autorizzato.
• Eliminare eventuali ostruzioni sulle bocchette di ingresso e uscita dell'aria dell'unità mono bloc.

Inutilizzo prolongato

• Non spegnere l'alimentazione. l'interruzione di corrente arresta il funzionamento automatico della pompa dell'acqua e ne causa l'inceppamento.

Funzionamento anomalo

Scollegare l'alimentazione,\ quindi consultare un rivenditore autorizzato in presenza\ delles seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.
• Penetrazione di acqua o di corpi estranei nel telecomando.
  L'interruttore salvavita scatta frequentemente.
• Il cavo di alimentazione si surriscalda in modo anomalo.

Le seguenti condizioni non indicano un malfunzionamento.

Conditione	Causa
Rumore di acqua durante il funzionamento.	• Flusso del refrigerante all'interno dell'unità.
L'operazione è ridartdata di quale minuto dopo il riavvio.	• Il ritardo è una protezione per il compressore.
Dall'unità mono bloc fuoriesce acqua/vapore.	• Condensa o evaporazione all'interno dei condotti.
Il vapore fuoriesce dall'unità mono bloc nella modalità di riscaldamento.	• Causato dall'operazione di sbrinamento all'interno dello scambiatore di calorie.
L'unità mono bloc non funziona.	• Causato dal dato di sicurezza delsystema quando la temperatura esterna non rientra nella gamma operativa.
Il funzionamento del systema si arrresta.	• Causato dal dato di sicurezza del systema. Quando la temperatura d'ingresso dell'acqua è inferiore a 10 °C, il compressore si arresta e il riscaldatore di riserva si accende.
Il riscaldamento delsystema avviene con dificoltà.	• Quando il pannello e il pavimento vengono riscaldati contemporaneamente, la temperatura dell'acqua calda potrebè diminuire, riducendo la capacité di riscaldamento delsystema. • Quando la temperatura esterna è bassa, ilsystema potrebè richiedere più tempo per riscaldarsi. • L'uscita di scarico o l'ingresso dell'unità mono bloc è bloccato da un ostacolo, come ad esempio un cumulo di neve. • Quando la temperatura di uscita dell'acqua preimpostata è bassa, ilsystema potrebè richiedere più tempo per riscaldarsi.
Ilsystema non si riscalda subito.	• Ilsystema impiegherà deltempo per riscaldare l'acqua se inizia a funzionare con la temperatura dell'acqua fredda.
Il riscaldatore di riserva si attiva automaticamente quando viene disabilitato.	• Causato dal dato di sicurezza dello scambiatore di calorie dell'unità.
Il funzionamento si avvia automaticamente quando il timer non è impostato.	• Timer di sterilizzazione impostato.
La visualizzazione del consumo di alimentazione restà al valor precedente.	• La memoria viene salvata su base oraria. In caso di guasto dell'alimentazione, vengono visualizzati i dati salvati nell'ultima ora. • Il consumo totale di energia ha raggiunto i 999 giorni. Premere © per reimpostare il contatore.
L'indicatore HEAT (CALDO) lampeggia sul display.	• Ilsystema sta effettando lo sbrinamento.
Il forte rumore del refrigerante continua per quale minuto.	• Cio è causato dal controllo di protezione durante il funzionamento del disposizione quando la temperatura esterna è inferiore a -10 °C.

Eseguire i controlli segunti prima di rivolgersi all'assistenza.

Condizione	Verifica
Il funzionamento in modalità HEAT (CALDO) non funziona in maniera efficente.	• Impostare la temperatura corretta. • Chiudere la valvola del riscaldatore a pannello. • Eliminare eventuali ostruzioni nelle bocchette di ingresso e uscita dell'aria dell'unità mono bloc.
Rumore durante il funzionamento.	• L'unità mono bloc è stata installata in posizione inclinata. • Chiudere correttamente la copertura.
Ilsystema non funziona.	• L'interruttore di circuito è scattato o si è attivato.
Il LED di funzionamento non si illumina o sul telecomando non viene visualizzata某一una informazione.	• Verificare il correto funzionamento dell'alimentazione, o che non si sia verificata un'interruzione della corrente.

Tasto modalità riscaldamento forzato

FORCE

• In caso di malfunzionamento delsystema, per riscaldare l'acqua è possibile utilizzare il riscaldatore di riserva.
  Premere per accendere il riscaldatore di riserva.
  Premere OFF/ON per specnere il riscaldatore di riserva.
• In modalità di riscaldamento forzato, non sono consentite及其他 operazioni.
• Questa funzione è disponibile solo per alcuni codici di erre.
  Per ulteriori dettagli, consultare il rivenditore.

Il LED di funzionamento lampeggia e viene visualizzato un codice di erre sul display.

• Scollegare l'alimentazione e segnalare il codice di erro a un rivenditore autorizzato.
• Il funzionamento del timer viene annulato quando si visualizza un codice di erre.

Visualizzazione diagnostica	Anomalia o lavoro di sicurezza visualizzato
H12	Discrepanza disponità
H15	Anomalia sensore temperatura compressore
H20	Anomalia pompa acqua
H23	Anomalia sensore refrigerante 1
H27	Anomalia valvola di servizio
H42	Protezione Bassa pressione compressore
H62	Anomalia flusso acqua
H63	Anomalia sensore bassa pressione
H64	Anomalia sensore alla pressione
H65	Anomalia circolazione acqua sbrinamento
H70	Anomalia protezione da sovraccarico riscaldatore di riserva
H72	Anomalia sensore temperatura serbatoio
H76	Errore di Communicatione del telecomando
H90	Anomalia comunità interno/externo
H91	Anomalia protezione da sovraccarico riscaldatore serbatoio
H95	Anomalia connessione tensione
H98	Protezione alla pressione esterno
H99	Anticongelamento scambiatore di calore interno

Visualizzazione diagnostica	Anomalia o lavoro di sicurezza visualizzato
F12	Pressostato attivato
F14	Scarsa rotazione compressore
F15	Blocco anomalo motore ventilatore esterno
F16	Protezione corrente completa
F20	Protezione da sovraccarico temperatura compressore
F22	Protezione da sovraccarico temperatura modulo transistore
F23	Anomalia funzionamento picco CC
F24	Anomalia ciclo refrigerante
F25	Anomalia durante alimentazione di raffreddamento/riscaldamento
F27	Anomalia pressostato
F30	Anomalia sensore uscita acqua 2
F36	Anomalia sensore temperatura esterna
F37	Anomalia sensore ingresso acqua
F40	Anomalia sensore scarico esterno
F41	Anomalia correzione fattore potenza
F42	Anomalia sensore scambiatore di calore esterno
F43	Anomalia sensore sbrinamento esterno
F45	Anomalia sensore uscita acqua
F46	Anomalie durante lo scollegamento del trasformatore di currente esterno
F48	Anomalia sensore temperatura di uscita nebulizzatore
F49	Anomalia sensore temperatura di uscita bypass
F95	Anomalia alla pressione raffreddamento

Informazioni per gli utenti sulla raccolta e l'eliminazione di vecchie apparecchiature

Questi symboli sui prodotti, sull'imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e ricolaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli apposti puniti di raccolta, secondo la legislazione vocente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC.

Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente che allrimenti potrebbero verificarsi in seguito ad un trattamento inappropriato dei rifiuti.

Per ulteriori informazioni sulla raccolta e sul ricericlaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i nostri operatori per lo smaltimento dei rifiuti o il punto vendita dove avete acquistato gli articoli.

Sono previste e potrebbero essere applicate sanzioni qualora questi rifiuti non siano stati smalliti in modo corretto ed in accordo con la legislazione nazionale.

Per utenti commerciali nell'Unione Europea

Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vosto commerciente od il fornitore per maggiori informazioni.

[Informazioni sullo smaltimento rifiuti in altri Paesi fuori dall'Unione Europea]

Questi symboli sono validi solo all'interno dell'Unione Europea. Se desiderate smaltire questi articoli, vi prestitiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento.

Operazioni/impostazioni eseguibili solo da parte del rivenditore autorizzato/specialista.

Funzione Cimento secco

• Durante la costruzione di edifici consente di asciugare il cemento a una temperatura preimpostata.

1 Premere contemporanamente SET e CHECK e tenere premuto per 5 secondi finché non compare "ra a i con".
② Premere (Viene visualizzato "dr y Con").
③ Premere SELECT per selezionare il giorno.

Premere per impostare la temperatura desiderata.

4 Premere per confermare la scelta.
⑤ Ripetere i punti ③ e ④ per impostare altri giorni e la temperatura.

CANCEL Premere per uscire.

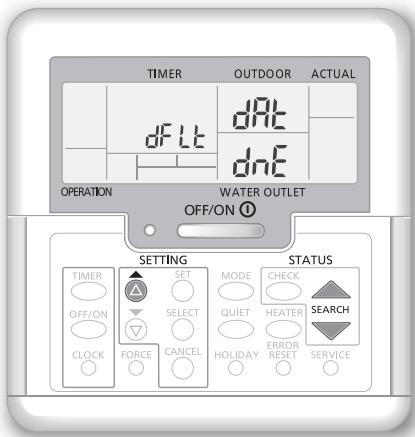

Per ripristinare l'impostazione predefinita del telecomando

① Tenere premuto , , per 5 secondi. L'operazione è disattivata in questo periodo di tempo.
② Sul display viene visualizzato "dLb, dRc, dnE" per 2 secondi per la conferma. Dopo 2 secondi, si ritorna al display normale.
