Produkttyp	Luft-Wasser-Wärmepumpe Monoblock
Marke	Panasonic
Modell	WHMHF09G3E8
Stromversorgung	Einphasig, 230 V ~ 50 Hz
Schalldruck (ungefähr)	46 dB(A) (leiser Modus)
Wassertemperatur Ausgang (Heizung)	25 °C bis 65 °C
Außentemperatur (Heizung)	-20 °C bis 35 °C
Zusatzheizung	Integriert, einstellbare Leistung von 3 bis 9 kW
Betriebsmodi	Heizen, Warmwasser, Urlaub, Wochenzeitschaltuhr
Kältemittel	R32 (typisch für diesen Gerätetyp)
Frostschutz	Ja, integriert
Tanksterilisationsfunktion	Ja, einstellbar bis 75 °C
Regelmäßige Wartung	Reinigung des externen Filters einmal jährlich
Gewicht (Außeneinheit)	Ca. 65 kg (Schätzung)
Abmessungen (Außeneinheit, L x H x T)	Ca. 800 x 600 x 300 mm (Schätzung)
Sicherheit	Fehlerstromschutzschalter (RCCB), Erdung erforderlich
Ersatzteile	Erhältlich beim autorisierten Panasonic-Kundendienst
Garantie	Beachten Sie die mit dem Gerät gelieferten Garantiebedingungen

Häufig gestellte Fragen - WHMHF09G3E8 PANASONIC

Wie stelle ich die Heizwassertemperatur ein?

Drücken Sie 5 Sekunden lang SET, um in den Einstellmodus für den Temperaturbereich zu gelangen. Verwenden Sie die Pfeile, um das Menü auszuwählen, dann SELECT, um den Wert zu ändern. Bestätigen Sie mit SET. Weitere Einzelheiten finden Sie im Abschnitt Systemtemperatur einstellen des Handbuchs.

Was tun, wenn der Fehlercode H12 angezeigt wird?

Der Code H12 zeigt eine Kapazitätsinkompatibilität an. Trennen Sie die Stromversorgung und wenden Sie sich an einen autorisierten Panasonic-Händler. Notieren Sie den Fehlercode zur Erleichterung der Diagnose.

Ist es möglich, diese Wärmepumpe mit einem Warmwasserspeicher einer anderen Marke zu verwenden?

Panasonic empfiehlt, dieses System ausschließlich mit einem Panasonic-Warmwasserspeicher zu verwenden. Die Verwendung eines anderen Speichers kann den normalen Betrieb und die Zuverlässigkeit des Systems beeinträchtigen.

Wie aktiviere ich den leisen Modus?

Drücken Sie die Taste für den leisen Modus (Lautsprechersymbol) auf der Fernbedienung. Dieser Modus reduziert das Geräusch der Monoblock-Einheit, kann jedoch die Heizleistung verringern.

Wie oft muss der externe Filter gereinigt werden?

Der externe Filter muss mindestens einmal jährlich gereinigt werden. Ein verstopfter Filter kann zu einem Systemausfall führen. Wenden Sie sich für die Reinigung an einen autorisierten Händler.

Das System heizt nicht genug, was ist zu überprüfen?

Überprüfen Sie, ob die Solltemperatur korrekt ist. Stellen Sie sicher, dass die Luftein- und -auslassöffnungen der Monoblock-Einheit nicht blockiert sind (Schnee, Schmutz). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

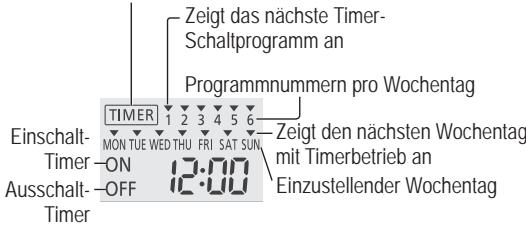

Wie stelle ich die Wochenzeitschaltuhr ein?

Drücken Sie TIMER, um in den Einstellmodus zu gelangen. Wählen Sie den Tag aus und programmieren Sie dann bis zu 6 Ereignisse pro Tag (Start/Stopp, leiser Modus usw.). Bestätigen Sie mit SET. Weitere Einzelheiten finden Sie im Abschnitt Einstellung der Wochenzeitschaltuhr des Handbuchs.

Was tun bei längerem Stromausfall?

Wenn die Stromversorgung unterbrochen ist, entleeren Sie das System, um Frost zu vermeiden. Entfernen Sie im Winter den Schnee um die Einheit. Unterbrechen Sie die Stromversorgung nicht absichtlich, da die automatische Wasserpumpe sonst nicht mehr funktioniert.

Das System macht ein Geräusch wie fließendes Wasser, ist das normal?

Ja, dieses Geräusch ist normal. Es wird durch die Zirkulation des Kältemittels im Kreislauf verursacht. Es handelt sich nicht um eine Fehlfunktion.

Wie rufe ich den Fehlerdiagnosemodus auf?

Drücken Sie die CHECK-Taste (oder schlagen Sie im Handbuch nach, um den STATUS-Bildschirm zu erhalten). Verwenden Sie die Pfeile, um den Fehlerverlauf anzuzeigen. Notieren Sie den Fehlercode, um ihn dem Kundendienst zu melden.

BEDIENUNGSANLEITUNG WHMHF09G3E8 PANASONIC

Bedienungsanleitung (Kompaktgerät) Luft/Wasser-Wärmepumpe 44-57

Installationsanleitung liegt bei.

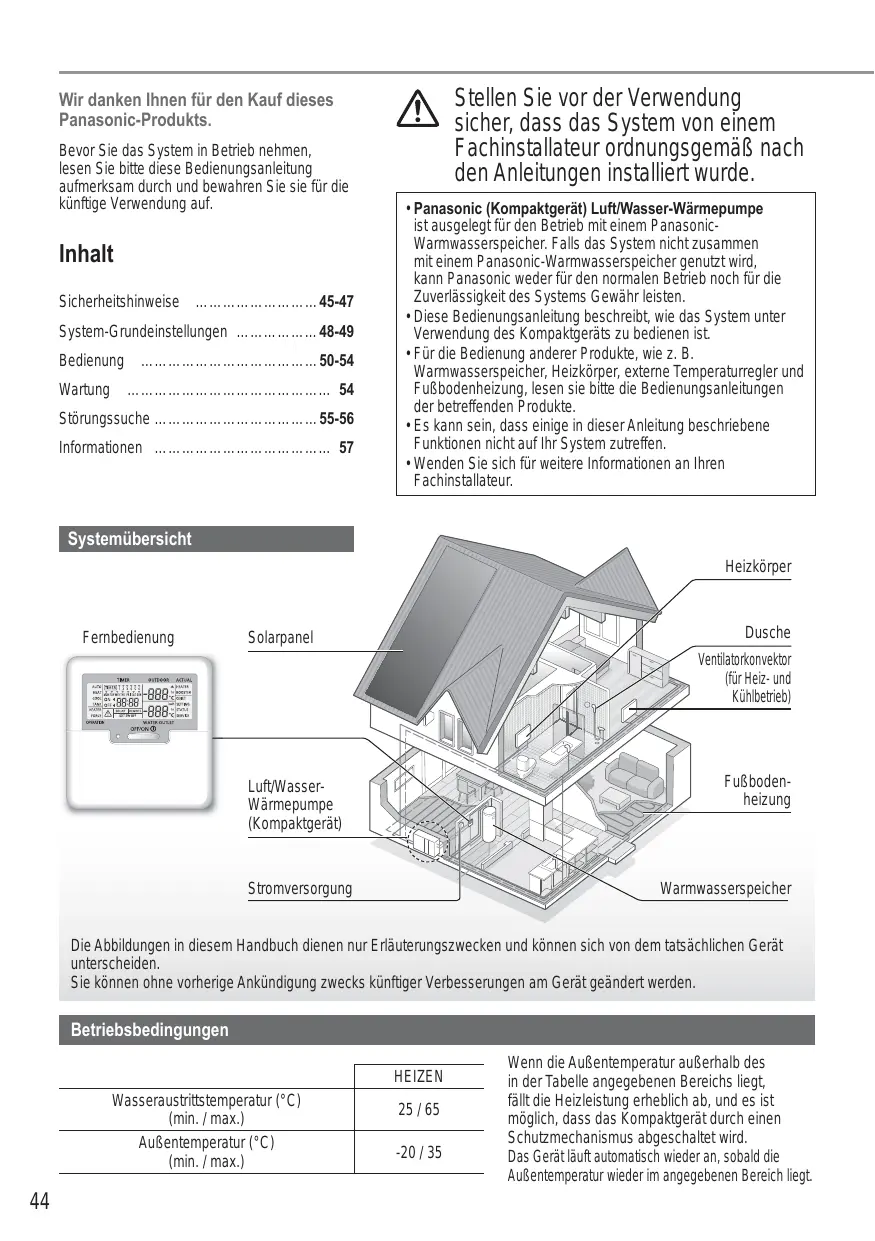

Wir danken Ihnen für den Kauf diesere Panasonic-Produkts.

Bevor Sie das System in Betrieb besteht,
lesen Sieitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

Inhalt

Sicherheitsinweise 45-47

System-Grundeinstellungen 48-49

Bedienung 50-54

Wartung 54

Storungssuche 55-56

Informationen 57

Stellen Sie vor der Verwendung sicher, dass das System von einem Fachinstallateur ordnungsgemäß nach den Anleitungen installiert wurde.

• Panasonic (Kompaktgerät) Luft/Wasser-Wärmpumpe
  ist ausgelegt für den Betrieb mit einem Panasonic-Warmwasserspeicher. Falls das System nicht zusammen mit einem Panasonic-Warmwasserspeicher genutzt wird, kann Panasonic weder für den normalen Betrieb noch für die Zuverlösigkeit des Systems Gewähr leisten.
• These Bedienungsanleitung beschreiben, wie das System unter Verwendung des Kompaktgerats zu bedieten ist.
• Für die Bednung anderer Produkte, wie z. B. Warmwasserspeicher, Heizkörper, externe Temperaturregler und Fußbodenheziehung, lesen sieitte die Bedienungsanleitungen der betreffenden Produkte.
• Es kann sein, dass einige in dieser Anleitung beschriebene Funktionen nicht auf Ihr System zuteffen.
• Wenden Sie sich für weitere Informationen an ihren Fachinstallatuer.

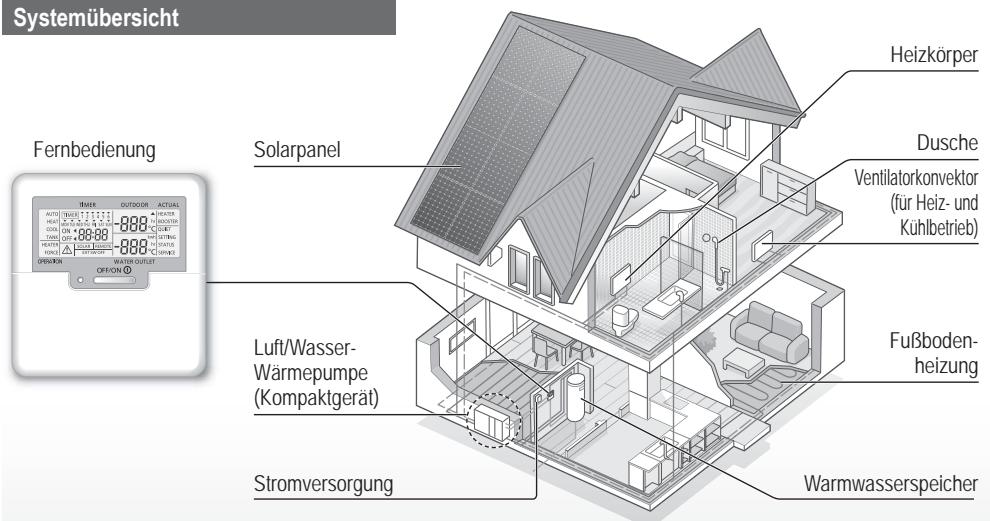

Systemübersicht

Die Abbildungen in thisem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterschieden.

Sie konnen ohne vorherige Ankündigung zwecks künftiger Verbesserungen am Gerat geändert werden.

Betriebsbedingungen

	HEIZEN
Wasseraustrittstemperatur (°C) (min. / max.)	25 / 65
Außentemperatur (°C) (min. / max.)	-20 / 35

Wenn die AuBentemperatur auBorhalb des in der Tabelle angegebenen Bereichs liegt, fällt die Heizleistung erheblich ab, und es ist möglicher, dass das Kompaktgerat durch einen Schutzmechanismus abgeschelt wird. Das Gerät lauft automatisch wieder an, sobald die AuBentemperatur wieder im angegebenen Bereich liegt.

Sicherheitshinweise

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

VORSICHT

Die Nichtbeachtung eines Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

! ACHTUNG

Die Nichtbeachtung deses Hinweises kann zu Verletzungen oder zu Beschädigungen am Gerät führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

⊗	Dieses Symbol weist daraufhin, dass eine bestimmte Tätigkeit NICT durchgeführt werden darf.

These Symbole weisen auf Schritte hin, die unbedingt durchgeführt werden MÜSSEN.

VORSICHT

Kompaktgerät

Dieses Gerät kann von Kindern ab einem Alter von 8 Jahren und von Personen mit eingeschrankten körperlichen, sensorischen oder mentalen Fähigkeiten oder mangelnder Erfahrung und Kenntnissen benutzt werden, wenn sie bei der Verwendung beaufsichtigt werden oder Anleitungen hinsichtlich der Benutzung des Geräts in einer sicheren Art und Weise erhalten haben und sich über die entsprechenden Gefahren bewusst sind. Kinder dürfen nicht mit dem Gerät speilen. Reinigung und benutzserweise Wartung dürfen nicht durch Kinder erfolgen, die bzw nicht beaufsichtigt werden.

Bitte wenden Sie sich an einen Fachinstallateur oder Kundendienst, um die Einbauteile reinigen zu halten bzw. wenn das Gerät repariert, montiert, ausgebaut oder neu installiert werden soll. Eine unsachgemäß Installation und Handhabung kann elektrische Schläge oder Brände verursachen oder dazu führren, dass Wasser aus dem Gerät tropf.

Zur Verwendung des korrekten Kältemittels wenden Sie sich an ihren Fachinstallatur bzw. Kundendienst. Durch den Einsatz eines anderen als des angegebenen Kältemitteltyp斯 kann das Produkt beschadigt werden oder gar Verletzungen hervorgerufen werden.

Das Gerätarf nicht in einer potenziell
explosiven oder entflammbaren
Atmosphäre verwendet werden.
Andernfalls besteht Brandgefahr.

Fassen Sie nicht in das Kompaktgerät und stecken Sie auch keine Gegenstände hinein. Drehende Teile konnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Kompaktgerät an, da die Gefahr von Stromschlagen besteht.

Stellen oder setzen Sie sich nicht auf das Außergerät, Sie konnten herunterfallen und sich verletzen.

Stromversorgung

Verwenden Sie
keine modifizierten
oder miteinander
verbundenen oder nicht spezifizierten Netzkabel und auch keine
Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

Beachten Sie Folgendes, um eine Überhitzung, Feuer oder Stromschlage zu vermeiden:

• Schließen Sie das Gerät nicht zusammen mit anderen Geräten an einer Steckdose an.
• Das Klimagerätarf nicht mit nassen Händen bedient werden.
• Das Netzkabelarf nicht geknicht und nicht verdrecht werden.

Bei Beschädigung des Netzkabels muss das Kabel durch entspruchendes Fachpersonal ersetzt werden, um eine Gefährung für Personen zu vermeiden.

Dieses Gerät ist mit einem Fehlerstrom-Schutzschalter ausgestattet. Lassen Sie im Zuge von Inspektions- und Wartungsarbeiten den Fehlerstrom-Schutzschalter prufen. Fehlfunktionen des Fehlerstrom-Schutzschalters können zu Stromschlagen und/oder Branden führen.

Es wird dringend empfohlen, in bauseitigen Hausunterverteilungen eine zusätzliche Fehlerstrom-Schutzeinrichtung zu installieren, um Stromschlagen und Branden vorzubeugen.

Vor Arbeitsen an der Elektrik ist die Stromzufuhr zu allen Geräten zu unterbrechen.

Im Fall einer Funktionstörung oder einer Fehlfunktion darfas Gerät nicht mehr benutzt werden und die Stromversorgung ist zu unterbremen. (Gefahr von Rauchbildung, Feuer oder elektrischen Schlagen) Beispiele fur Funktionstörungen bzw. Fehlfunktionen

• Fehlerstrom-Schutzschalter wird haulig ausgelost.
  Brandgeruch.
• Auftreten ungewöhnlicher Gerausche oder Vibrationen des Geräts.
• Aus dem Gerät tropf tbeiBes Wasser. Wenden Sie sich fur Wartungs- und Reparaturarbeiten umgehend an ihren Fachinstallateur.

Tragen Sie während der Inspektion und Wartung Handschuhe.

Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.

Um Stromschläge zu vermeiden, ist die Stromzufuhr des Klimagerats vor der Reinigung oder Wartung zu unterbren.

Dieses System setzt sich aus mehreren Geräten zusammen. Vor Arbeiten an der Elektrik des Geräts sind alle Stromzufahren zu unterbrechen, um Stromschläge, Verbrennungen und tödliche Verletzungen zu vermeiden.

ACHTUNG

Kompaktgerät

Zwecks Vermeidung von Beschädigungen und Korrosion am Gerätarf desses nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden.

Das Gerätarf nicht in der Naze von Verbrennungsgeräten oder in einem Badezimmer installiert werden. Andernfalls besteht die Gefahr von Stromschlagen oder Branden.

Während des Betriebs sollte die Wasseraustrittsleitung des Geräts nicht berührt werden.

Keine Gegenstände auf oder unter dem Gerät unterbringen.

Die scharfkantigen Aluminiumlamellen)durren nicht beruht werden. da dies Verletzungen zur Folge haben kann.

Bitte beachten Sie, dass bei Warmwasserentnahme und zeitgleicher Entkeimung die Verbrühungsgefahr erheblich steigt.

Die Kondensatleitung muss korrekt angeschlossen sein, damit Wasseraustritte in den Installationsbereich vermieden werden.

Im Zuge von Inspektions- und Wartungsarbeiten sind die Montagehalterungen der Geräte zu prufen und bei Bedarf erneut zu befestigen.

Bitten Sie einen autorisierten
Fachinstallateur, die
Entkeimungsfunktion so einzustellen,
dassie denortlich geltenden
Vorschriften und Gesetzen entspricht.

Fernbedienung

Befeuchten Sie die Fernbedienung nicht. Beachten Sie dies nicht, kann ein Stromschlag oder ein Brand die Folge sein.

Drucken Sie die Tasten an der Fernbedienung nicht mit harten oder spitzen Gegenständen. Andernfalls konnte das Gerät beschädigt werden.

Die Fernbedienungarficht mit Wasser,Benzin,Verdunner oder Scheuerpulver gereinigt werden.

Inspizieren oder warten Sie die Fernbedienung nicht selbst. Lassen Sie sich von Ihr Machinistallateur beraten, um Verletzungen aufgrund nicht ordnungsgemäßer Bedienung vorzubeugen.

Installateur

Die System-Grundeinstellungen sind in Abhängigkeit vom jeweils eingebauten Gerätemodell vorzunehmen. Es wird empfohlen, sämtliche Einstellungen und Änderungen von einem autorisierten Fachinstallateur oder Kundendienst vornehmen zu halten.

• Nach der Installation können durch den Anwender Einstellungen vorgenommen werden. Die ursprünglichen Einstellungen bleiben solange erhalten, bis sie vom Anwender geändert werden.
  Die Fernbedienung kann fur entsprechiche Systeme verwendet werden.
• Achten Sie darauf, dass die Betriebs-LED vor dem Einstellen nicht leuchtet.
• Falsche Einstellungen können dazu führen, dass das System nicht ordnungsgemäß Funktioniert.itte wenden Sie sich in dieser Fall an ihren Fachinstallatur.

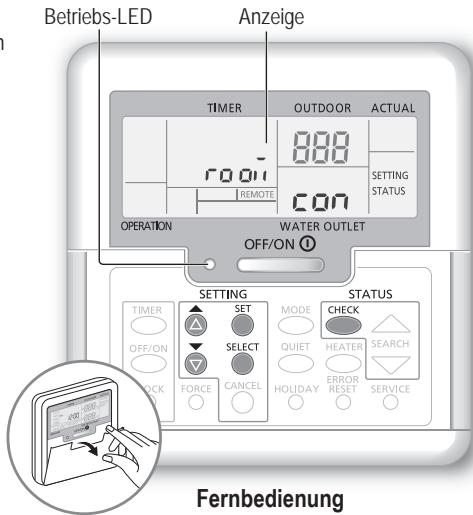

① Drücken Sie SET und CHECK gleichzeitig 5 Sekunden lang, bis auf dem Display SETTING STATUS angezeigt wird.
② Drücken Sie bzw. um den gewünschten Menupunkt auszuwahlen.
③ Drücken Sie SELECT, um den Menüpunkt aufzurufen.
④ Drücken Sie bzw. um YES/NO (Ja/Nein) oder andere Optionen zu wahlen.

YES: Aktivieren der Einstellung

NO: Deaktivieren der Einstellung

⑤ Drücken Sie zur Bestätigung SET

Menüpunkte (1 ~ 17)		Standardeinstellung	Einstellung		Anzeige
1	Anschluss eines externen Raumthermostatien Einstellung, ob ein optionaler Raumthermostat angeschlossen ist oder nicht.	NO (nein)	YES (ja)	NO (nein)	ra o i	con
2	Auswahl der Elektro-Zusatzheizung Verringerung der Leistung der Heizung bei entsprechenden Minderbedarf. *Die jeweiligen Optionen sind modellabhängig.	9 kW	*3 kW / 6 kW / 9 kW		HEATER	CAP
3	Wasserfrostschutzfunktion Aktivierung bzw. Deaktivierung der Wasserfrostschutzfungkeit bei ausgeschalten Gerät.	YES (ja)	YES (ja)	NO (nein)	Anti	Fre
4	Verbindung zum Warmwasserspeicher Zur Auswahl, ob eine Verbindung zum optionalen Warmwasserspeicher hergestellt werden soll oder nicht. Hinweis: Wenn NO ausgewähl wird, werden die Menü 5 bis 15 übersprungen.	NO (nein)	YES (ja)	NO (nein)	TANK	con
5	Vorrang des Solarpanels Auswahl des Solarpanels zur Warmwasserspeicheraufheizung.	NO (nein)	YES (ja)	NO (nein)	SOLAR	Pry
6	Vorrang der Heizung Einstellung des Vorrangs der Heizung in der HEAT + TANK-Betriebsart (Heizung und Warmwasser). Hinweis: Wenn YES ausgewähl ist, werden die Menü 7 und 8 für die Heiz- und Brauchwasserbetriebsart übersprungen.	NO (nein)	YES (ja)	NO (nein)	HEAT	Pry
7	Betriebsdauer Heizperiode Einstellung der Zeitspanne des Heizbetriebs in der Heiz- und Brauchwasserbetriebsart. Hinweis: Wenn im Menu 6 YES ausgewähl ist, wird these Menü übersprungen.	3 Stunden	1/2 Stunde - 10 Stunden		HEAT	int
8	Warmwasserspeicher-Aufheizdauer Einstellung der Zeitspanne für den Warmwasserspeicher in der Heiz- und Brauchwasserbetriebsart. Hinweis: Wenn im Menu 6 YES ausgewähl ist, wird these Menü übersprungen.	30 Minuten	5 Minuten - 1 Stunde und 35 Minuten		TANK	int
9 Warmwasser-ZusatzheziehungAktivierung bzw. Deaktivierung der Zusatzheziehung desWarmwasserspeichers.Hinweis: Wenn NO ausgewähl wird, wird das Menu 10 übersprungen.	YES (ja)	YES (ja)	NO(nein)		BOOSTER	Fun
10 Einschaltverzögerung der Warmwasser-ZusatzheziehungZur Verzögerung der Aktivierung der Zusatzheziehung, während dasSystem den Warmwasserspeicher erwartet.	1 Stunde	20 Minuten -1 Stunde und35 Minuten		BOOSTER	d.Ly
·Während der Entkeimung besteht bei Warmwasserentnahme erhohe Verbrühungsgefahr.·Bitten Sie einen autorisierten Fachinstallatuer, die Entkeimungsfunktion so einzustellen, dass sie den örtlich geltendenVorschriften und Gesetzen entspricht.
11 EntkeimungEinstellung einer eventuell erforderlichen Entkeimung desWarmwassers.Hinweis: Wenn NO ausgewähl wird, werden die Menüs 12 bis 14übersprungen.	YES (ja)	YES (ja)	NO(nein)		Strl	Fun
12 Tag und Uhrzeit der EntkeimungEinstellung von Tag und Uhrzeit der einzel proWoche durchzuführenden Entkeimung (auch bei ausgeschalteten Gerä).	Monday(Montag)12:00	Monday (Montag)-Sunday (Sonntag)0:00-23:50		Str
13 EntkeimungstemperaturEinstellung der Entkeimungstemperatur.	70 °C	40 °C - 75 °C		Strl	bo
14 EntkeimungsdauerEinstellung der Zeitspanne, während der die zur Entkeimungerforderliche Speichertemperatur beibehalten werden soll.	10 Minuten	5 Minuten -1 Stunde		Str	oPr
15 Zusatz-GehäuseheziehungEinstellung, ob eine Zusatz-Gehäuseheziehung eingebaut ist oder nicht.Hinweis: Wenn NO gewählt wird, wird das Menu 16 übersprungen.	NO (nein)	YES (ja)	NO(nein)		bPAn	htr
16 Art der Steuerung der Zusatz-GehäuseheziehungTyp A: Aktivierung nur während des Abtauzyklussy. Typ B: Aktivierung bei Außentemperaturen von 5 °C und weniger.	A	A	B		bPAn	htr
17 EstrichtrocknungEinstellungen zum Trocknen von Estrich nach einem Zeitprogramm mitvareingestelltten Temperatoren.Dieser Menupunkt darf nur zur Estrichtrocknung im Rahmen vonBauarbeiten verwendet werden. Weitere Hinweise siehe auf der Seite „Informationen".	-	1 Tag - 99 Tage		dr y	Con

Anwender

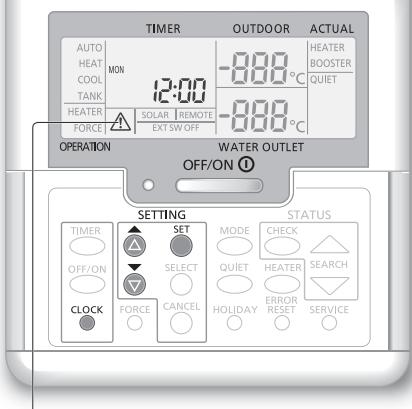

Vorbereitung der Fernbedienung

① Drucken Sie CLOCK
② Drücken Sie bzw. , um den aktuellen Wochentag einzustellen.
③ Drücken Sie zur Bestätigung SET
④ Wiederholen Sie die Schritte ② und ③, um die aktuelle Uhrzeit einzustellen.

Hinweis:

• Der aktuelle Wochentag und die Uhrzeit müssen eingestellt werden,
• wenn die Stromzufuhr zum ersten Mal eingeschaltet wird und
• wenn seit der letzten Abschaltung eine large Zeit vergangen ist.
• Die eingestellte aktuelle Uhrzeit wird zur Basiszeit für alle Timerfunktionen.

Warnanzeige (Warmwasserspeichertemperatur über 60^ )

Anwender

Ein- bzw. Ausschalten des Systems

Drucken Sie OFF/ON ①

Wenn das System eingeschaltet ist, leuchtet die Betriebs-LED, und auf dem Display werden die Wasseraustrittstemperatur und die AuBentemperatur angezeigt.

Anwender

Wahl der Betriebsart

Drucken Sie MODE, um die Betriebsart auszuwahlen.

Die Heizkörper-bzw. FuBbodenheizung wird entweder ein- oder ausgeschaltet.
- Das Kompaktgerät versorgt das System mit Wärme.

• Das Kompaktgerät versorgt den Warmwasserspeicher und das System mit Wärme.
• These Betriebssart kann nicht ausgewählten werden, wenn kein Warmwasserspeicher installment ist.
• Der Warmwasserspeicher wird entweder ein- oder ausgeschaltet.
• Das Kompaktgerät versorgt den Warmwasserspeicher mit Wärme.

Anwender

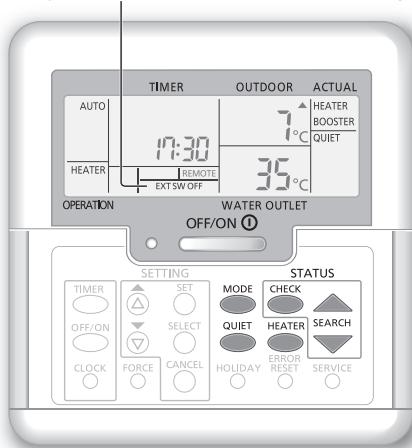

Freischalten der Elektro-Zusatzheizung

Drucken Sie HEATER

Die Elektro-Zusatzheziehung stellt bei niedrigen Außentemperaturen eine zusätzliche Heizleistung zur Verfügung. Sie kann nur im Heizbetrieb genutzt werden.
- Die Zusatzheizung wird automatisch zugeschalte, wenn die programmierten Einstellungen dies erfordern.
- Drucken Sie erneut, um die Elektro-Zusatzheizung zu deaktivieren.

Das System wurde durch einen externen Schalter ausgeschaltet.

Anwender

Flüsterbetrieb

Drucken Sie

• In dieser Betriebsart wird der Schallpegel des Kompaktgerats verringgert. In dieser Betriebsart kann die Heizfähigkeit sich verringn.

Anwender

Überprüfen des Systemstatus

1) Drucken Sie CHECK

Auf dem Display wird STATUS angezeigt.

② Drücken Sie bzw. , um

Statusinformationen abzufragen.

• Estrichtrocknung (wird während des Normalbetriebs nicht angezeigt)
• Wasserrücklauftemperatur
• Warmwasserspeichertemperatur
• Verdichterfrequenz
• Letzter aufgetretener Störungcode
  Gesamtleistungsaufnahme im Heizbetrieb (bis zu 999 Tage)
  Gesamtliestungsaufnahme im Warmwasserbetrieb (bis zu 999 Tage)
• Drücken Sie CHECK, um die STATUS-Anzeige zu verlassen.

Hinweis:

• Sobald die STATUS-Anzeige aufgerufen worden ist, wird auf dem Display STATUS angezeigt.
• Die STATUS-Anzeige kann nicht aufgerufen werden, während auf dem Display SETTING angezeigt wird.
• Bei der Gesamtlieitungsaufnahme handelt es sich um einen Schatzwert auf der Grundlage von 230 V Wechselstrom. Präzise Messungen können zu anderen Messwerten führen.

Installateur Schritte/Einstellungen, die nur von einem Fachinstallateur bzw. vom Kundendienst durchgefuhrt werden)duren.

Anwender

Schritte/Einstellungen, die von einem Fachinstallatur bzw. vom Kundendienst oder vom Anwender durchgeführt werden konnen.

Installateur

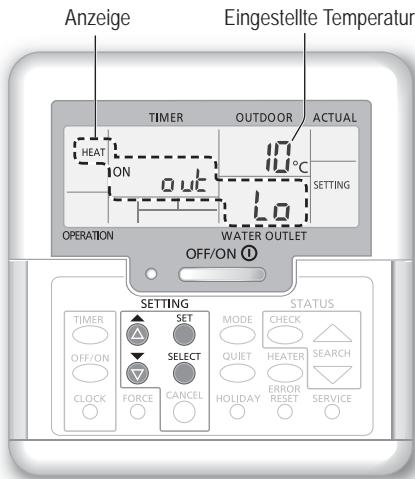

Einstellen der Systemtemperaturen

Die Vorlauftemperatur für den Heizbetrieb wird in Abhängigkeit von der Außentemperatur sowie den nachfolgenden beschriebenen Einstellungen geregelt.

• Um Temperatureinstellungen vorzunehmen oder zu ändern, wenden Sie sichitte an ihren autorisierten Fachinstallatur.

1 Drucken Sie 5 Sekunden lang, um in den Einstellmodus der Temperaturvorgaben zu gelangen. Auf dem Display wird SETTING angezeigt.
② Drücken Sie bzw. , um einen Menüpunkt auszuwahlen.
③ Drücken Sie SELECT, um den gewünschten Menupunkt aufzurufen.
④ Drücken Sie bzw. , um die gewünschte Temperatur einzustellen.
⑤ Drücken Sie zur Bestätigung der Einstellung SET

• Wiederholen Sie die Schritte ② bis ⑤, um andere Menupunkte einzustellen.

Anwender

Überprüfen der Temperatureinstallungen

① Drücken Sie 5 Sekunden lang, um in den Einstellmodus der Temperaturvorgaben zu gelangen.
② Drücken Sie ⋆ bzw. ⋆, um einen Menüpunkt auszuwahlen.

CANCEL

• Drucken Sie zum Beenden.

Menüpunkt	Standardeinstellung	Temperatur-Einstellbereich	Anzeige
Niedrige Auβentemperatur.	-5 °C	-15 °C ~ 15 °C	HEAT	ON out Lo
Hohe Auβentemperatur.	15 °C	-15 °C ~ 15 °C		ON out H1
Wasseraustrits-Solltemperatur bei niedriger Auβentemperatur.	55 °C	25 °C ~ 65 °C		ON H20 Lo
Wasseraustrits-Solltemperatur bei hoher Auβentemperatur.	35 °C	25 °C ~ 65 °C		ON H20 H1
Im Heizbetrieb wird die Wasseraustrittstemperatur, wie <Wasseraustrittstemperatur> max. Wassertemp. min. Wassertemp. innerhalb des eingestellen Temperaturbereichs geregt.
Grenztemperatur zum Abschalten des Heizbetriebs.	24 °C	5 °C ~ 35 °C	HEAT	OFF SET
Auβentemperatur zum Zuschalten der Elektro-Zusatzheziehung.	0 °C	-15 °C ~ 20 °C	HEATER	ON out SET
Solltemperatur des Warmwasserspeichers.	52 °C	40 °C ~ 75 °C	TANK	SET

Anwender

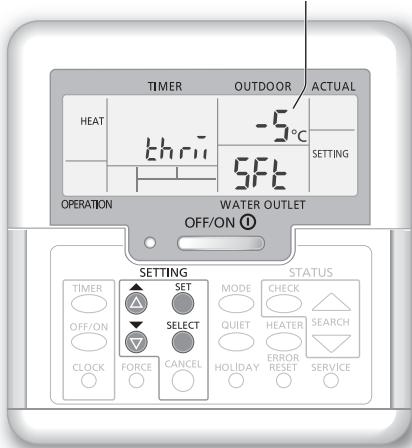

Verschieben der Wasseraustritts-Solltemperatur

Der Sollwert der Wasseraustritttemperatur kann bei Bedarf auf einfache Art und Weise verschoben werden.

① Drücken Sie SET, um in den Einstellmodus für die Verschiebung der Wasseraustrits-Solltemperatur zu gelangen.
② Drücken Sie SELECT, um die Einstellung zuändern.
③ Drücken Sie bzw. , um die gewünschte Temperatur einzustellen.

(Temperaturbereich: -5 °C - 5 °C)

Gewünschte Temperatureinstellung

④ Drücken Sie zur Bestätigung der Einstellung SET

Hinweis:

CANCEL

• Drucken Sie oder warten Sie 30 Sekunden lang, um den Programmiermodus (SETTING) zu verlassen.
• Die Solltemperatur wird nach der Bestätigung im System gespeichert.
• Der Programmiermodus (SETTING) kann nicht aufgerufen werden, wenn die SERVICE- oder die STATUS-Anzeige aktiv ist.

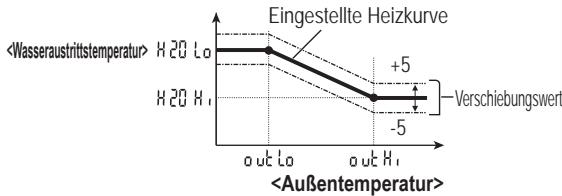

• Das System nimmt eine Parallelverschiebung der Heizkurve im Rahmen der zulässigen Temperaturgrenzungwerte vor.

Anwender

Urlaubsbetrieb

• Für den Urlaubsbetrieb wird die Dauer der Abwesenheit in Tagen angegeben. Auf diese Weise wird während der Abwesenheit Energie gespart. Nach Ablauf der Abwesenheitsdauer lauft das System automatisch mit den voreingestellen Temperaturen wieder an.
• Stellen Sie sicher, dass das System vor der Einstellung ausgeschaltt ist.
• Das System nimmt seinen Betrieb nach dem Urlaub um 0.00 Uhr automatisch wieder auf.
• Der Tag, an dem der Urlaubsbetrieb (HOLIDAY) eingestellt wird, zahl als Tag 1.

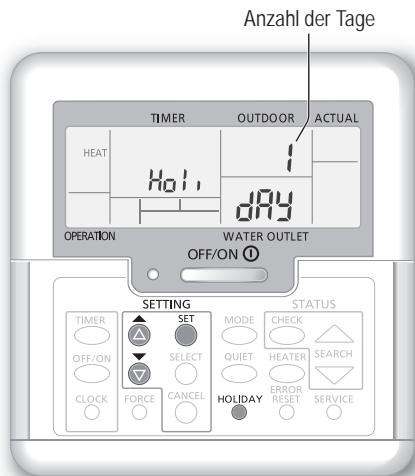

Beispiel:

Einstellung des Urlaubsbetriebs am 21. Juni, 08.00 Uhr morphens. Bei Einstellung auf 3 Tage nimmt das System seinen Betrieb am 24. Juni um 0.00 Uhr später auf.

HOLJDAY

① Drücken Sie , um den Einstellmodus des Urlaubsbetriebs (HOLIDAY) aufzurufen.
② Drücken Sie bzw. um die gewünschten Tage einzustellen. (Einstellbereich: 1 Tag - 999 Tage)
③ Drücken Sie zur Bestätigung der Einstellung SET

Hinweis:

CANCEL

• Drucken Sie O oder warten Sie 30 Sekunden lang, um den Einstellmodus des Urlaubsbetriebs zu verlassen.

Einstellen des Wochentimers

Erhöthe Energieersparnis durch die Möglichkeit, pro Wochentag bis zu 6 Schaltvorgänge einzustellen.

Erscheint im Timerbetrieb

① Drücken Sie , um den Modus für die Timereinstellung aufzurufen.
② Drücken Sie bzw. , um den gewünschten Wochentag auszuwahlen.
③ Drucken Sie zur Bestätigung Ihrer Wahl SELECT
④ Auf dem Display blinkt „1". Drücken Sie SELECT um das Programm 1 einzustellen.
⑤ Drücken Sie OFF/ON, um den Einsatz- bzw. den Ausschalt-Timer auszuwahlen.
6 Drucken Sie bzw. um die gewünschte Uhrzeit auszuwahlen. Sie konnen MODE QUET HEATER und die Verschiebung der Wasseraustrits-Solltemperatur einstellen.
⑦ Drücken Sie zur Bestätigung von Programm 1 SET. Der ausgewählte Wochentag wird durch das Symbol gekennzeichnet.

• Nach 2 Sekunden wechselt die Anzeige zum nachsten Programm. Wiederholen Sie die Schritte ④ bis ⑦ , um die Programme 2 bis 6 einzustellen.
• Wenn während der Timereinstellung 30 Sekunden lang keine Taste gedrück wird oder wenn SET gedrück wird, wird die aktuelle Einstellung übernommen und der Einstellvorgang ist beendet.

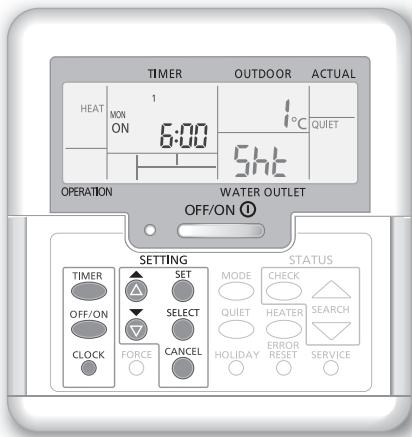

Kontrollieren des aktuellen Timerprogramms

① Drücken Sie TIMER, um den Timermodus aufzurufen, und drücken Sie SELECT, um die Tageseinstellung aufzurufen.
② Drücken Sie bzw. 念 bis der gewünschte Wochentag angezeigt wird. Drücken Sie dann SELECT , um ihre Wahl zu bestätigten.
③ Drücken Sie bzw. , um die eingestellten Programme zu überprüfen.

Ändern des aktuellen Timerprogramms oder Hinzufügen eines neuen Timerprogramms

① Fuhren Sie die Schritte ① bis ⑦ unter „Einstellen des Wochentimers“ durch, um ein bestehendes Timerprogramm zu ändern oder ein Timerprogramm hinzuzufügen.

Löschen eines aktuellen Timerprogramms

① Drücken Sie SELECT, um den Wochentag aufzurufen.
② Drucken Sie bzw. , bis der gewünschte Wochentag angezeigt wird. Drucken Sie dann SELECT, um in die Programmeinstellung zu gelangen.
③ Drucken Sie bzw. , bis das gewünschte Timerprogramm angezeigt wird. CANCE! Drucken Sie , um das Programm zu löschen. Das Zeichen▼ erlischt nun.

Aktivieren/Deaktivieren des Wochentimers

• Drücken Sie zur Deaktivierung der

Wochentimereinstellung und dann

• Drücken Sie zur Aktivierung der vorangegangenen

Wochentimereinstellung _TIME und dann SET

Einstellen des Wochentimers

Hinweis:

• Der Timer kann für jeder Wochentag (Montag bis Sonntag) mit sechs Programmen pro Tag eingestellt werden.
• Wenn das Gerät durch den Einsatz-Timer eingeschaltet wird, wird die Wasservorlauftemperatur gemäß der zuvor eingestellten Soltemperatur geregelt.
• Ein Timerprogramm kann pro Tag nur einmal eingestellt werden.
• Es können auch mehrere Tage mit den gleichen Timereinstellungen programmiert werden.

Wartung

Kompaktgerät

Bei einem Stromausfall oder einem Pumpenbetriebsausfall leeren Sie das System (wie in der Abbildung unter dargestellt).

Wenn Wasser im System steth, besteht die Gefahr des Einfrierens, wodurch das System beschadigt werden kann.

• Luftein- und -austrittsolfnungen nicht verschreiben, da dies zu Leistungsverringerungen oder Ausfallen führen kann. Hindernisse sind zu halten, um die Luftzufuhr zu gewährleisten.
• Im Winter ist in der Höhe des Kompaktgerats liegender Schnee zu entfernen, damit die Luftlein- und -austrittsoffnungen nicht verschlossen werden.

Externer Filter

• Der externe Filter muss mindestens einmal pro Jahr gereinigt werden. Beachten Sie dies nicht, so kann der Filter verstopfen, was zu einem Ausfall des Systems führen kann. Wenden Sie sich thisbezüglich an einen Fachhändler.

Inspektion

• Um eine optimale Leistung der Geräte zu gewährleisten, müssen in regelmäßigen Abständen Inspekten der Geräte, des externen Filters und der Verdraughtung durchgeführten werden. Wenden Sie sich hinsichtlich der Wartung an einen Fachhändler.
• Stellen Sie sichere, dass die Luftin- und -austrittsoffnungen des Kompaktgerats frei sind.

Längere Betriebsunterbrechung

• Schalten Sie die Stromversorgung nicht aus. Durch Ausschalten der Stromversorgung wird der Betrieb der automatischen Wasserpumpte gestoppt und Verstopfung in der Wasserpumpe hervorgerufen.

Kriterien für die Abschaltung des Geräts

Unter den folgenden Umständen sollenn Sie die Stromversorgung unterbremen und

sich dann an Ihren Fachinstallateur wenden:

• Ungewöhnliche Betriebsgeräusche.
• Wasser/Fremdkörper sind in die Fernbedienung gelangt.
• Der Sicherungsautomat lost halten aus.
• Das Stromkabel wird ungewohnlich warm.

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

Symptom	Ursache
Wasserströmungsgeräusche während des Betriebs.	• Durch das Gerät strömt Kältemittel.
Nach dem Neustart verzögert sich der Betrieb um eine Minute.	• Hierbei handelt es sich um einen Schutzmechanismus für den Verdichter.
Aus dem Kompaktgerät tritt Wasser oder Dampf aus.	• Auf den Rohren kann Wasser kondensieren oder verdunsten.
Aus dem Kompaktgerät tritt im Heizbetrieb Dampf aus.	• Dies kommt vor, wenn der Wärmetauscher des Außengeräts abgetaut wird.
Das Kompaktgerät Funktioniert nicht.	• Die Außentemperatur liegt eventuell außerhalb des zulässigen Temperaturbereichs.
Der Systembetrieb wird abgeschellt.	• Verursacht durch die Schutzfungtion des Systems. Wenn die Wasserrücklauftemperatur unter 10 °C fäll, wird der Verdichter aus- und die Elektro-Zusatzheziehung eingeschelt.
Die Heizleistung des Systems ist gering.	• Wenn gleichzeitig Heizkorper und Fußboden beheizt werden, kann die Wassertemperatur sinken und die Heizleistung verringgert werden. • Wenn die Außentemperatur niedrig ist, kann es sein, dass das System mehr Zeit zum Aufheizen braucht. • Die Luftin- bzw. -austritsöffnungen des Kompaktgeräts sind durch ein Hindernis, z. B. durch einen Schneehaufen, verschlosen. • Wenn die voreingestellte Wasseraustritttemperatur hoch ist, kann es sein, dass das System mehr Zeit zum Aufheizen braucht.
Das System heiz nicht sofort auf.	• Das System braucht eine Zeit, um das Wasser aufzuheizen, wenn es noch kalt ist.
Die deaktivierte Elektro-Zusatzheziehung wird automatisch eingeschattet.	• Verursacht durch die Schutzfungtion des Wärmetauschers des Geräts.
Betrieb startet bei nicht eingestelltem Timer automatisch.	• Die Entkeimungsfunktion wurde durch den Entkeimungstimer gestartet.
Die Anzeige der Leistungsaufnahme bleibt auf dem vorgen Wert stehen.	• Der Speicher wird stündlichactualisiert. Bei Stromausfallen werden die während der letzten Stunde gespeicherten Daten angezeigt. • Die Aufzeichnung der Gesamlleistungsaufnahme hat 999 Tage erreicht. Drücken Sie um den Zähler zurückzusetzen.
Die HEAT-Anzeige blinking auf dem Display.	• Das System führt einen Abtauvorgang durch.
Lautes Kältemittelauschen für eine Minute.	• Die Ursache ist eine Schutzfungtion, die während des Abtaubetriebs bei Außentemperaturen unter -10 °C greift.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

Symptom	Prüfen
Der Betrieb in der HEAT-Betriebart ist ineffizient.	• Stellen Sie die Temperatur richtig ein.Schließen Sie das Heizkörpersentil.Stellen Sie sichere, dass die Luftin- und -austrittsöffnungen des Kompaktgeräts frei sind.
Das Gerät arbeitet laut.	• Das Kompaktgerät wurde auf einer schiefen Ebene installiert.Schließen Sie die Abdeckung ordnungsgemäß.
Das System Funktioniert nicht.	• Sicherungsautomat wurde ausgelösft/aktiviert.
Die Betriebs-LED leucht nicht, oder auf der Fernbedienung wird nichts angezeigt.	• Kontrollieren Sie, ob die Spanningsversorgung in Ordnung ist und dass kein Stromausfall vorliegt.

Taste für Notheizbetrieb

FORCE - Bei einer Störung der Wärmepumpe kann die Elektro-Zusatzheziehung verwendet werden, um das Wasser zu erwämen. Drücken Sie FORCE um die Elektro-Zusatzheziehung einzuschalten.

• Drucken Sie © UN ① um die Elektro-Zusatzheizing auszuschalten.
• Im Notheizbetrieb kann keine andere Betriebsart verwendet werden.
• These Funktion ist nur für bestimmte Fehlercodes zur Verfügung.
  Ausfuhrliche Informationenitte beimzuständigenVertragshandleranfragen.

Die Betriebs-LED blinkt, und auf dem Display wird ein Fehlercode angezeigt.

TIMER	Unterbrechen Sie die Stromzufuhr und teilen Sie Ihr Fremach Fachinstallatuer den Störungscode mit.
[THIMER]	Wen ein Fehlercode angezeigt wird, wird der Timerbetrieb beendet.
MON TUE WED THU FRI SAT SUN
ON H
OFF

Störungsource	Störung bzw. Schutzeinrichtung
H12	Kapazitätssabweichung
H15	Störung Verdichtertemperaturfuhler
H20	Störung Umwälzpumpe
H23	Störung Flüssigkeittemperaturfuhler des Innengerats
H27	Problem mit Serviceventil
H42	Verdichter-Niederdruck
H62	Störung Wasserseitiger Störungswächter
H63	Störung Niederdrucksensor
H64	Störung Hochdrucksensor
H65	Wasservolumenstrom während Abtauphase
H70	Störung Überlastschutz der Innengeräte-Elektro-Zusatzheizung
H72	Störung Warmwasserspeicher-Temperaturfuhler
H76	Kommunikationsfehler Bedientafel Innengerät
H90	Fehlerhafte Kommunikation zwischen Innen- und Außergerät
H91	Störung Überlastschutz der Warmwasserspeicher-Elektro-Zusatzheizung
H95	Falsche Spannung zwischen Innen- und Außergerät
H98	Hochdruckschutz im Außergerät
H99	Frostschutz Wärmetauscher des Innengerats

Störungscode	Störung bzw. Schutzeinrichtung
F12	Hochdruckschalter im Auβengerät
F14	Falsche Verdichterdrehzahl
F15	Falsche Drehzahl des Auβengeräteventilators
F16	Überhöhe Stromaufnahme
F20	Überhitzungsschutz des Verdichters
F22	Überhitzungsschutz des Leistungstransistormodulus
F23	Gleichstromspitzen im Auβengerät
F24	Probleme im Kältekreis
F25	Probleme mit Umschaltung Kühlen / Heizen
F27	Störung Hochdruckschalter im Auβengerät
F30	Störung Wassertemperaturfuhler am Wärmetauscheraustritt
F36	Störung Außentemperaturfuhler
F37	Störung Rücklauftemperaturfuhler im Innengerät
F40	Störung Heißgastemperaturfuhler im Auβengerät
F41	Störung Leistungsfaktorkorrektur
F42	Störung Temperaturfuhler des Wärmetauschers im Auβengerät
F43	Störung Abtautemperaturfuhler im Auβengerät
F45	Störung Vorlauftemperaturfuhler im Innengerät
F46	Stromwandler im Auβengerät offen
F48	Störung Verdampfer- Austrittstemperaturfuhler im Auβengerät
F49	Störung Beipass- Austrittstemperaturfuhler im Auβengerät
F95	Hochdruckschutz Kühlen im Auβengerät

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten

These Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmull gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, halten Sie damit, wertvolte Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäß Abfallbehandlung auftreten konnen.

Wenn Sie ausfuhrlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sichitte an ihre ortlichen Verwaltungsbehörden, ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung these Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationenitte an ihren Handlcr oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

These Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sieitte bei denortlichen Behörden oder Ihr hem Handler, welches die ordnungsgemaße Entsorgungsmethode ist.

Schritte/Einstellungen, die nur von einem Fachinstallateur bzw. vom Kundendienst durchgefuhrt werden)duren. Estrichtrocknungsfunktion

• Einstellungen zum Trocknen von Estrich nach einem Zeitprogramm mit voreingestellten Temperaturen.

1 Drücken Sie gleichzeitig SET und CHECK, und halten Sie die Tasten 5 Sekunden lang gedrückt, bis im Display "cai con" angezeigt wird.
② Drücken Sie Im Display wird „dr Y Con" angezeigt.
③ Drücken Sie SELECT um den Tag auszuwahlen. Drücken Sie bzw. um die gewünschte Temperatur einzustellen.
④ Drücken Sie SET, um die Auswahl zu bestätigten.
⑤ Wiederholen Sie die Schritte ③ und ④ , um andere Tage und die Temperatur einzustellen.

• Drucken Sie © zum Beenden.

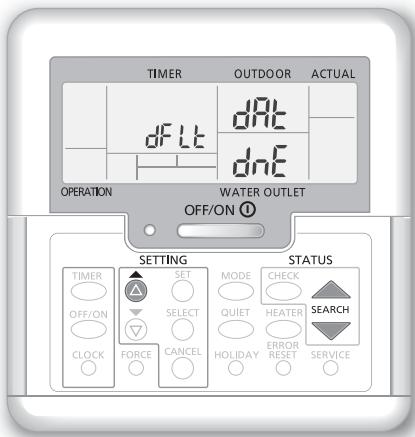

So setzen Sie die Fernbedienung auf die Standardeinstellung zurück

① Drücken Sie , kontinuierlich 5 Sekunden lang. Der Betrieb ist während deses Zeitraums deaktiviert.
② Im Display wird zur Bestätigung zwei Sekunden lang „dF L C, dR L, dN E" angezeigt. Nach zwei Sekunden wird wieder das normale Display angezeigt.
