Produkta veids	Mitrā/sausā rūpnieciskā putekļsūcēja
Zīmols un modelis	Kärcher IVM 60363 H
Izmēri (G x D x A)	1020 x 680 x 1670 mm
Ekspluatācijas svars	78 kg
Elektroapgāde	220-240 V, 50-60 Hz, 1 phase, 3150 W (max 3600 W)
Aizsardzības klase	IPX4 / Classe I
Tvertnes tilpums	60 L
Maksimālais vakuums	20,4 kPa
Maksimālais tilpuma plūsmas ātrums (DN70, L=3 m)	440 m³/h
Šļūtenes nominālais platums	DN40/50/70
Galvenā filtra laukums	2 m²
H14 filtra laukums	3,5 m²
Putekļu klase	H selon EN 60335-2-69
Galvenās funkcijas	Kaitīgo putekļu sausā un mitrā sūkšana, rūpnieciska lietošana
Galvenā filtra apkope	Tīrīšana ar sviru (5 kustības) vai nomaiņa (ref. 9.990-292.0)
H14 filtrs	Nomaiņa (ref. 9.993-006.0)
Iekļautie piederumi	Neviens (šļūtene, uzgalis, maisi jāpasūta atsevišķi)
Drošība	Stāvbremze, avārijas apturēšana, cauruļvadu aizbāžņi
Strāvas kabeļa garums	10 m (H07RN-F 3G1,5 mm²)
Uzglabāšanas temperatūra	-10 līdz 40 °C
Garantija	Atbilstoši valsts nosacījumiem, materiāla vai ražošanas defekti

Bieži uzdotie jautājumi - IVM 60363 H Kärcher

Kā iedarbināt putekļsūcēju IVM 60363 H ?

Pievienojiet strāvas kontaktdakšu, pēc tam ieslēdziet galvenos slēdžus uz sūkšanas turbīnas pa vienam. Pārliecinieties, ka šļūtene un piederumi ir pareizi pievienoti.

Kā tīrīt galveno filtru ?

Izslēdziet ierīci un atvienojiet to. Pārvietojiet filtra tīrīšanas sviru no vienas puses uz otru vismaz 5 reizes. Ja vakuums joprojām ir augsts, nomainiet filtru.

Kā iztukšot netīrumu savācēju ?

Nobloķējiet ierīci ar stāvbremzi, pavelciet skavas rokturi uz augšu, lai atbloķētu savācēju, izņemiet to un iztukšojiet. Celtņa transportēšanai maksimālais svars ir 50 kg.

Vai ar šo ierīci var sūkt ūdeni ?

Jā, putekļsūcējs atbalsta mitro sūkšanu. Vispirms izņemiet pārstrādes maisu vai drošības filtra maisu. Uzmanieties, lai nepārsniegtu uzpildes līmeni, un pēc lietošanas izžāvējiet filtru.

Kā nomainīt drošības filtra maisu ?

Nobloķējiet ierīci, aizveriet cauruļvadu, atbloķējiet savācēju. Pārlociet maisu, noņemiet aizsargplēvi, aizveriet to ar pašlīmējošo atloku, pēc tam ar vāku un kabeļa skavu. Izdaliet to hermētiskā maisā.

Ko darīt, ja sūkšanas jauda samazinās ?

Pārbaudiet, vai neizmantotie cauruļvadi ir aizbāzti, noņemiet aizsprostojumus, nomainiet maisu vai filtra maisu, ja tie ir pilni, notīriet vai nomainiet galveno filtru, un pārliecinieties, ka sūkšanas galva ir pareizi novietota.

Kā droši transportēt putekļsūcēju ?

Aizveriet abus elastīgo savienotājus ar aizbāžņiem, atlaidiet stāvbremzes, stumiet aiz stūres. Iekraušanai satveriet aiz rāmja un stūres. Nobloķējiet to transportlīdzeklī.

Kādi piederumi ir pieejami šim modelim ?

Piederumi (šļūtenes, uzgaļi, maisi) nav iekļauti un jāpasūta atsevišķi. Apmeklējiet vietni www.kaercher.com vai savu izplatītāju, lai iegādātos oriģinālās detaļas.

Kā regulāri apkopt ierīci ?

Notīriet tvertnes ārpusi un iekšpusi ar mitru drānu. Pārbaudiet filtru stāvokli. Ļaujiet ierīci pārbaudīt profesionālim vismaz reizi gadā. Izmantojiet tikai nesilikona produktus.

Ko darīt elektriskās kļūmes vai bojājuma gadījumā ?

Izslēdziet ierīci un atvienojiet strāvas kontaktdakšu. Pārbaudiet kontaktligzdu un drošinātāju. Ja kļūme turpinās, sazinieties ar pēcpārdošanas servisu. Nemēģiniet paši labot elektriskās detaļas.

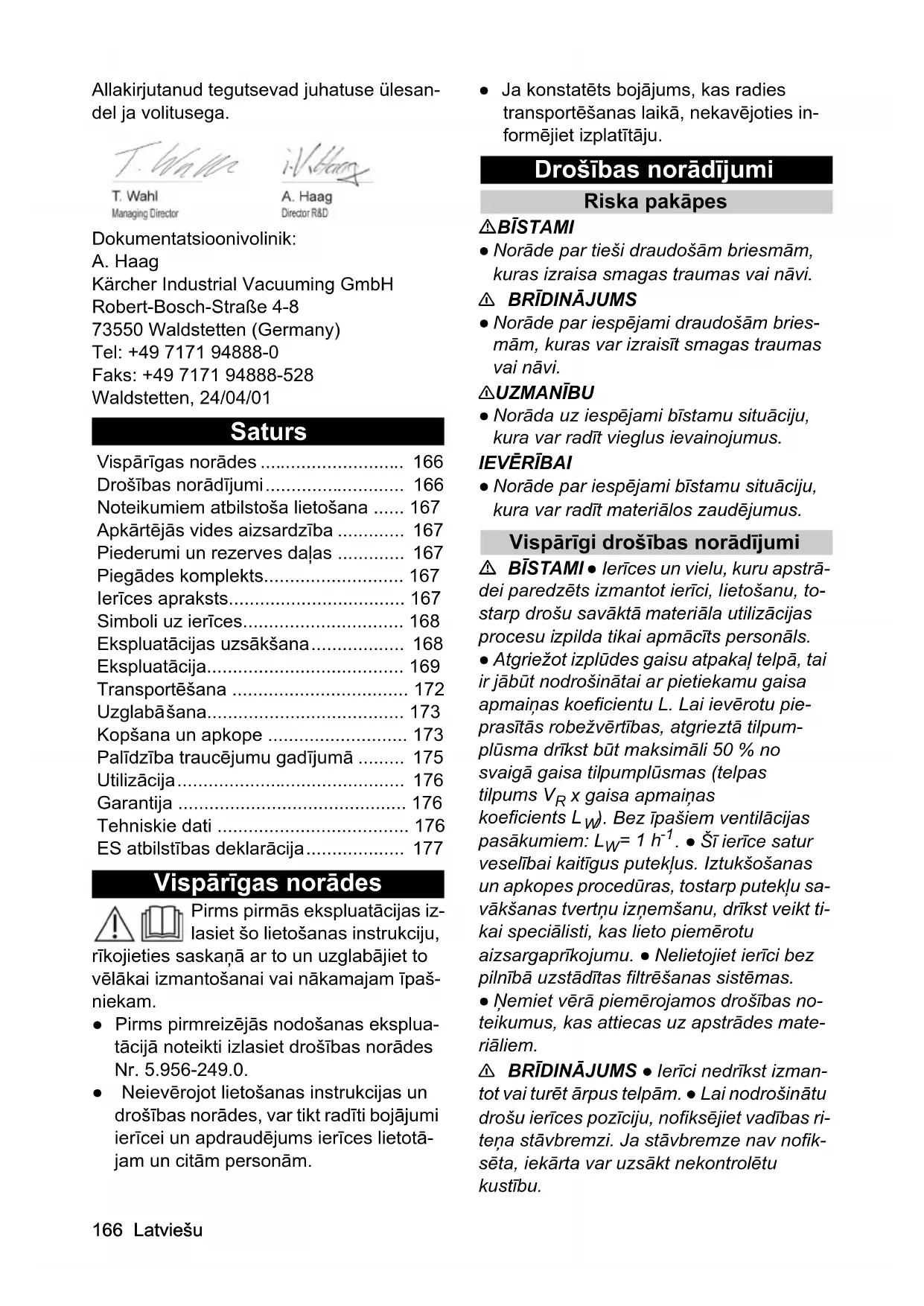

LIETOŠANAS INSTRUKCIJA IVM 60363 H Kärcher

c Lukitse vālirengas.

Visparīgas norādes 166

Drosibasnoradijumi 166

Noteikumiem atbilstoša lietosana 167

Apkartējas vides aizsardzība 167

Piederumi unrezerves dalas 167

Piegades komplekts 167

lericesapraksts 167

Simboli uz ierTces. 168

Eksplaatacijas uzsak'sana. 168

Ekspluatacija. 169

Transportesana 172

Uzglabăšana. 173

Kopšana unapkope 173

Palidziba traucejumu gadijumaa 175

Utilizacija 176

Garantija 176

Tehniskie dati 176

Pirms pirmās ekspluatacijas izlasiet šo lietošanas instrukciju,

rikojieties saskaña ar to un uzglabajiet to velakai izmantošanai vai nakamajam ipasniekam.

• Pirms pirmreizejas nodošanas ekspluatacija noteikti izlasiet drošibas norades Nr. 5.956-249.0.
• Neieverojot lietošanas instrukcjjas undrošibas norades, var tikt raditi bojajumi ericei un apdraudejums icerces lietotājam un citam personām.

Ja konstatets bojajums, kas radies transportesanas laikā, nekavejoties informējiet izplatītāju.

Drošibas noradijumi

Riska pakapes

△BISTAMI

• Norade partiesi draudosam briesmam, kuras izraisa smagas traumas vai navi.

BRIDINAJUMS

• Norade par iespejami draudosam briesmam, kuras var izraisit smagas traumas vai navi.

△UZMANIBU

• Norada uz iespējami bīstamu situaciju, kura var radīt vieglus ivainojumus.

IEVERIBAI

• Norāde par iespējami bīstamu situaciju, kura var radīt materiaños zaudejumus.

Vispārīgi drośības norādijumi

BISTAMI • Ierices un vielu, kuru apstradei paredzets izmantot ierici, lietosanu, tostarp drosu savakta materiala utilizescijas procesu izpilda tikai apmacits personals.

• Atgriežot izplūdes gaisu atpakal telpā, tai ir jabut nodrošinātai ar pietiekamu gaisa apmainas koeficientu L. Lai ieverotu pieprasītas robežvertebras, atgrieztā tilpumplusma drikst but maksimali 50% no svaigā gaisa tilpumplusmas (telpas tilpums V_R x gaisa apmainas koeficients L_W . Bez ipašiem ventilacijas pasakumiem: L_W = 1h^-1 . Ši erice satur veselibai kaitigus puteklus. Iztuksošanas un apkopes procedūras, tostarp puteklu savakšanas tvertnu iznemšanu, drikst veikt tikai specialisti, kas lieto piemērotu aizsargaprikojumu. Nelietojiet ierici bez pilnibā uzstādītas filtrëšanas sistemas.
• Nemiet vērā piēmērojamos drošības no-teikumus, kas attiecas uz apstrādes materiāliem.

BRIDINAJUMS · Ierici nedrikt izmantot vai turet arpus telpam. · Lai nodrosinatu drosu ierices poziciju,nofiksejiet vadibas riteana stavbremzi.Ja stavbremze nav nofikseta,iekarta var uzakt nekontroletu kustibu.

UZMANIBU · Ilgaku eksplaatacijas partraukumu laika un pec lietošanas izsledziet ierices galveno sledzi/ierices sledzi un atvienojiet tikla spraudni.

Riciba arkartas situacija

△BISTAMI

Traumu un bojājumu risks issavienojuma vai citu elektrisku bojājumu gadijumā

Elektriskas stravas triecena risks, apdegumu risks

Arkartas situacija izsledziet ierici un atvienojiet tikla spraudni.

Riciba filtra plisuma/nopludes gadijuma:

1. Nekavejoties izsledziet ierici.
   lerice nedrikrst tikt izmantota bez tirarudens filtra.

2. levietojiet filtru.

Noteikumiem atbilstoša lietošana

lericeirparedzeta:

• Grīdu un sienu mitrai un sausai tīrīsanai
  Sausu, neuzliesmojosu, bistamu nogulsnetu puteklu sukshanai; Puteklu klase H saskaar EN 60335-2-69
  Rupnieciskai izmantošanai, piem.,noliktavu un ražošanas zonas
• komercialiem merkiem, piem., viesnicas, skolas, slimnicas, rupnicas, veikalos, birojos un izireesanas biznesa.

Cita veida ekspluatacija uzskatama kā ne-atbilstoša.

lekārtā nav paredzēts iekraušanai ar celtni.

Ši erice nav piemērota savienošanai ar puteklius radošam masinam.

Apkārtējās vides aizsardzība

I lepakojuma materiali ir atkartoti parrstradajami. Ludzu, atbrivojieties no ieojuma videi draudzigā veida.

Elektriskas un elektroniskas ierces satur vertigus sparstradajamus materialus un biezi vien tadas sastavdalas

kā baterijas, akumulatorus vai ellu, kuri ne- atbilstošas apstrades vai nepareizas utilizacijas rezultā var radit potencälu apdraudējumu cilveku veselibai un apkar

tējai videi. Tomér šīs sastāvdajas ir nepie-ciesamas ierices pareizai darbībai. Ar šo simbolu markēṭās ierices nedrikst izmest kopā ar sadzīves atkritumiem.

• Piegades komplektā nav ieklauti nekādi piederumi. Piederumi ir japasūta atseviški atkarībā no pielietojuma.
• lerices pareizu darbību garantē tikai no-teiktais sukšanas šlūtenes nominālais platums (skatīt nodalu Tehniskie dati) garantēta.
• Rezerves dalas un aksesuari ir pieejami pie izplatitaja vai KARCHER filiale.

Piegades komplekts

Izsainojotpbaraudiet,vai satsir pilnigs. Transportesanas bojajumu gadijumā,ludzu,informejiet savu izplatitaju.

lerices apraksts

Attelus skatiet grafika lappuse

Attels A

① Netirumu tvertnes prieksgala rokturis
② Blivmaśina uz netīrumu tvertnes
③ Filtra gredzena blivejuma spraudnis
(4) Filtra gredzens
⑤ Filtra attirišanas svira
(6)Manometrs
⑦ lesuksanas turbinas ierices sledzis
8Blivgredzens
9Filtrs
10 Filtra kratiājs
1 Tikla kabelis
12 Kabela akis
③ Nešanas rokturis
Suksanas galvina
⑤ Datu plaksnite
Suksanas galvas fiksators

⑦Starpposma gredzens
18 Kabela turetajs
(19)Stumšanas rokturis
20Netirumutvertne
(21) Ritentini ar stavbremzi
Suksanas caurules turetajs
Starpgredzena fiksators
24 Gridas tirisanas sprauslas turetas
25 Suksanas sprausla uz filtra gredzena
Suksanas sprausla uz netirumu tvertnes

② Šasija

Simboli uz ierices

lericeirparedzeta,laisuktuputekluslidz putekluklaseiH.

BRIDINAJUMS: Šī ierīce satur veselībai kaitīgus putekɪus. Iztukšošanu un apkopi, tostarp putekɪu maia iznemšanu, drikst veikt tikai kvalificētas personas, kas lieto piēmērotu aizsargaprikojumu. Neiesledziet, pirms nav uzstādīta pilnība visa filtrasistema un pārbaudīta tilpumplūsmas kontrôles darbība.

Noradijum

Nepiecesamibas gadijumanaonemiet uzlimi attiecgajavalsts valoda no pievienotas uzlimju lapas un uzimejiet to uzierces pari vacu valodastekstam.

Uz uzlimes ir noraditas maksimala
zemspiedena vertibas attiecibā pret iz
mantotās sukstanas šlutenes škērsgriezu
mu. Pašreizejo vertibu iespejams nolasīt

no manometra. Sai icercei piemerojamas vertibas skatiet nodala Minimalas tilpuma plusmas nolasiana. Ja vertiba netiek sasniegta, nepiecesams iztirit filtru (skatit nodalu Iztiriert galveno filtru) vai nomainit filtru (skatit nodalu Galvena filtra maina). Dažadie sukšanas šluteu škersgriezumi nodrosina papildaprikojuma dalu pielagošanudazadajiem pieslagumu škersgriezumiem.

Atkritumu maisinš

(Pasutijuma Nr. 9.989-606.0)

Drosibas filtra maiss

Pasutijuma Nr. 6.904-420.0

Galvenais filtrs

Eksplaatacijas uzsaeksana

BRIDINAJUMS

Apdraudejums veselibai kaitigu putekju dej

Elpceju saslimsanas putekju inhalacijas gadjumā.

Nesuciet bez filtra elementa, jo preteja gadijuma rodas apdraudejums veselibai paaugstinatas puteklu izdalisanas del.

IEVERIBAI

Nav filtra elementa

Suksanas motora bojajumi

Nesuciet bez filtra elementa.

1. Novietot ierici darba pozicija.
2. Nostipriniet ierici ar stavbremzem.
3. Parliecinieties, ka sukšanas galviţa ir pareizi uzlikta.
4. levietojiet sukšanas šluteni (nav ieklauta piegades komplektacija) izveletajā sukšanas savienojumā (skatīt nodalu). Izvelieties sukšanas savienojumu).
5. Ciesi nosledziet otru iesuk'sanas atveri ar blivejuma aizbazni (skatit nodalu Suk'sanas piesleguma noslegsana).

6. Pärbaudiet limeni atkritumu tvertné (skatīt nodalu Pärbaudīt atkritumu tvertnès uzpildes limeni).

7. Ja nepiecesams, iztuksojiet atkritumutvertni (skatit nodalu Netirumu tvertnes iztuksovana).

8. Pirms sausās sūkšanas ievietojiet atkritumu savakšanas maisu vai drošibas filtra maisu atkarībā no pielietojuma (skatīt nodalu Sausā sūkšana)
9. Pievienojiet vajadzigos piederumus (nav ieklauti piegades komplektacija) pie sukstanas šlutenes.

Izvelieties sukšanas savienojumu

Atkaribā no pielietojuma iesukšanas šluteni var pievienot 2 dažadam sukšanas sprauslām.

• Sūkšanas sprausla uz filtra gredzena
• Sausā sūkšana ar atkritumu maisu: Rupji putekli, liels daudzums sūkšanas materiaīla uz iśu bridi Atkritumu maiss neietilpst piegādes komplektācijā un to var pasūṭīt atseviški, pasūṭījuma Nr. 9.989-606.0 (5 gab.).
• Sūkšanas sprausla uz netīrumu tvertnes
• Sausā sūkšana ar drošibas filtra mai- su: Smalki putekli, nepārtraukti liels daudzums sūkšanas materiala lerice ir aprikota ar atkritumu mai-su, kam ir kabelu savilce, pasūt. Nr. 6.904- 420.0 (5 gab.).
• Mī trūkšana

Puteklu sucejam nedrikst vienlaikus pievienot divas sukstanas slutenes. Sukstanas sprauslai jabut ciesi noslegtai ar blivejuma aizbazni.

Izmantojot atkritum maisi,apak-sejai sukstanas Tscaurulei jabut cieysi noslegtai.

Izmantojot atkritum maisu,apakse-jai sukstanas Tscaurulei jabut ciesi noslegtai.

Suksanas pieslēguma noslēgšana

BRIDINAJUMS

Savainosanasrisks

Smalko putekju izraisi ādas, plašu un acu bojajumi

Pec sukstanas slutenes atvienosanas sukstanas pieslegumu nepiecesams nosegt ar piesleguzmavu.

Attels B

1. Precizi ivietojiet blivejuma aizbazni sukstanas savienojumā.
2. lebidiet aizbazni lidz galam.

Pärbaudit atkritumu tvertnes uzpildes limeni

Kadatkritumu tvertne ir piepildita lidz atkritumu tvertnes sukšanas sprauslas apakšejai malai, ta ir jajztukso. lerice automatiskineizsledzas, ja tiek parsniegts maksimalais uzpildes limenis.

1. Regulari parbaudiet limeni atkritumutvertne.

Eksplaatacija

BRIDINAJUMS

Apdraudejums veselibai kaitigu puteklu del

Elpcelu saslimsanas puteklu inhalacijas gadijumā.

Nesuciet bez filtra elementa, jo preteja gadijuma rodas apdraudejums veselibai paaugstinatas puteklu izdalisanas del.

IEVERIBAI

Smalko puteklu ieklusanas bistamiba

Suksanas dzineja bojajuma apdraudejums.

Sucot nekad iznemiet galvena filtralelementu.

Sausa sukšana

BRIDINAJUMS

Paaugstinata puteklu emisija nepareizas iesuksanas sprauslas daribbas del

Elpceju saslimsanas no putekju ieelposanas, ierices daribbas traucejumi

Nepievienojiet icercei 2 sukstanas slutenes vienlaikus. Sukstanas sprauslaj jabut cieysi nosegtai ar blivejuma aizbazni.

Lietojiet atkritumu maisu tikai kopar augsejo iesuksanas sprauslu, pretejagidjumasuksanas procesa tas tik suzkts uz augsu.

Izmantojot atkritumu maisu, apaksjai suk-sanas iscaurulei jabut ciesi noslegtai.

Ja izmantojat drošibas filtra maisu, augšejai sukšanas sprauslai jabut cieši noslegtai.

Noradijum

Izmantojot so ierici, iespejams uzukt visu veidu puteklus lidz putekku klasei H. Saska na ar tiesibu aktu noteikumiem obligati ir jazmanto puteklu savaksanas maiss.

Noradijum

lerice ir piemerocta kā rupnieciskais puteklu sueejs sausu, neuzliestojošu puteklu sukšanai.

1. Izveliieties suk'sanas savienojumu atkaribā no suk'sanas materiala (skatīt nodalu Izveliieties suk'sanas savienojumu).
2. Atkaribā no izveletā sukšanas savienojuma ievietojiet atkritumu savakšanas maisu vai drošibas filtra maisu (skatit nodalu levietojiet atkritumu savakšanas maisu/drošibas filtra maisu).

Parsledzieties no mitras uz sausosuksanu

IEVERIBAI

Mitrās sukšanas maina uz sauso sukšanu

Filtra bojājumu risks

Izmantojot mitru filtra elementu, nesucietsausus puteklus, jo tie aizsprosto filtru un padara to nelietojamu.

1. Mitro filtru pirms izmantošanas sausai sukšanai karti gizavet vainomainit pret sausu.
2. Nepiecesamibas gadijumanomainit filtru.

levietojiet atkritumu savaksanas maisu/ drošibas filtra maisu

1. Nostipriniet ierici ar stavbremzem.

Attels C

1. Pavelciet prieksgala rokturi uz augsu. Netirumu tvertne tiek atslegtua un nolaista.

Attels D

1. Izvelciet drošības atslēgu no ierīces.

Atkritumu maisiña ivietošana

Attels E

1. levietojiet atkritumu savakšanas maisunetirumutvertne un uzmanigi novietojiet to pret konteinerasienu un apaksu.
2. Parlokiet atkritumu savaksanas maisamalu pari netirumu tvertnes malai uz ar-pusi.

levietojiet drosibas filtra maisu Attels F

1. levietojiet jaunu drošības filtraiaisu.

Attels G

1. Nolokiet drošības filtra maia malu pāri netīrumu tvertnes malai.

BRIDINAJUMS

Nepareiza apiesanas ar netirumu tvertnes blokešanu

Saspiesanas risks

Noblokešanas laikānekādā gadijuma ne-lieciet rokas starp netirumu savakšanas sistemu un starpgredzenu vai pacelsanas mehanisma tuvumā.

Noblokejiet netirumu tvertni, darbinot prieksgala rokturi ar abam rokam.

1. levietojiet netirumu tvertni unnofiksejiet to ar rokturi.

Mitrā sūkšana

△BISTAMI

Apdraudejums veselibai kaitigu puteklu de!

Elpcelu saslimsanas puteklu inhalacijas gadijumā.

Mitrās sukšanas gadijumā nedrikst saväkt veselībai kaitigus puteklus.

IEVERIBAI

Bojājumu draudi, ko rada netirumu tvertnes pārplūde

Netirumu tvertne uzemot lielu skidruma apjomu isa laika perioda var tikp parpildita un sats var iet pari malam.

Regulari parbaudiet uzpildes limeni.

1. Pirms mitras sukšanas iznemiet atkritumu savakšanas maisu vai drošibas filtra maisu (skatīt nodalu Iznemiet atkritumu savakšanas maisu/drošibas filtra maisu).

Iznemiet atkritumu savaksanas maisu/ drošibas filtra maisu

1. Nostipriniet ierici ar stavbremzem.

2. Ja nepiecesams, nonemiet sukshanas sluteni.

3. Aizveriet netirumu tvertnes iesuksanassavienojumu (skatit nodalu Suksanaspiesleguma noslegsana).

Attels C

1. Pavelciet prieksgala rokturi uz augsu. Netirumu tvertne tiek atslegtua un nolaista.

Attels D

1. Izvelciet drošības atslēgu no ierīces.

Atkritumu maisiina iznemšana Attels H

1. Pagrieziet atkritum maisu.
2. Cieši nosledziet atkritumu maisu ar kabela saiti.
3. Iznemiet ATKritumu maisu.
4. Netirumu maisiñu utilizes atbilstoši likūmā paredzētajiem noteikumiem.

Drosibas filtra maiina nonemsana Attels I

10.Uzlokiet drošības filtra maisu.

Attels J

1. Nonemiet aizsargplevi.
   12.Aizveriet drosibas filtra maisu ar pašilmējošo atloku.
   13.Izvelciet drosibas filtra maisiunu virzienau z aizmuguri.

Attels K

14.Ciesi nosledziet drošibas filtra maia sukšanas savienojuma atveri ar vaku.

Attels L

15.Ciesi aizveriet drosibas filtra maisu ar pievienoto vadu savilci.
16.lznemiet drosibas filtra maisu no netirumu tvertnes.
17.Notiriert netirumu tvertnes iekspusi ar mitru dranu.
18. Atbrivojieties no drošibas filtra maisa puteklu necaurlaidigajama atbilstoši likumdošanas noteikumiem.

BRIDINAJUMS

Nepareiza apiesanas ar netirumu tvertnes blokešanu

Saspiešanas risks

Noblokešanas laikānekādā gadijumā nelićet rokas starp netirumu savakšanasystemu un starpgredzenu vai pacelsanas mehanisma tuvuma.

Noblokejiet netirumu tvertni, darbinot prieksgala rokturi ar abam rokam.

19.levietojiet netirumu tvertni unnofikszejiet to ar rokturi.

Pärtrauciet slapjo sukšanu

BRIDINAJUMS

Nepareiza notekūdenu Utilizacija

Apkartējās vides piesarnošana
leverojiet vietējos notekūdenu attirīsanas
noteikumus.

1. Izžavet filtru.
2. Netirumu tvertni iztiri ar mitru dranu un izzavet.

lericesieslegsana

1. lespraudiet tikla spraudni kontaktligzdā.
2. lesledziet iekartu, izmantojot sukshanasturbinasierices sledzus.

Noradijum

Vienmér iesledziet un izslédziet sukšanas turbinas vienu péc或其他s. Visam sukšanas turbinam ir jabut ieslegtam, lui manometrs darbotos pareizi un kontrlétu minimalo tilpuma plūsmu.
3. Sākas sūkṣanas process.

Minimalas tilpuma plusmas nolasisana

lerices priekspuse ir uzstadits manometrs, kas uzrada sukstanas zemspiedenu icerces ieksiene. Ja tiek sasniegts maksimalais negativais spiediens (skatit tabulu), galvenais filtrs ir jatira (skatit nodalu Iztiriet galveno filtru). SVertiba ir atkariga no icerces veiktspejas un izmantatas sukstanas slutenes. Ja tirisanas rezultata vakuums nav butiski samazinats, filtrs ir janomaina (skatit nodalu Galvena filtra maina).

IEVERIBAI

Maksimala negativaspiedena parsnieg-sana

Suksanas zudums

Ja noradita vertiba tiek parsniegta, gaisa atrums samazinas zem 20 m/s. Notiriet vai nomainiet filtru.

Sükšanas šlūtenes nominālais izmērs	Maksimālais negā-tivais spiediens
DN40 15,70 kPa	(157 mbar)
DN50 14,40 kPa	(144 mbar)
DN70 10,00 kPa	(100 mbar)

Iztiriet galveno filtru

Ja manometrs parada maksimalo negativospiedenu (skatit nodalu Minimalas tilpumaplusmas nolasiana),ir jatira galvenaisfiltrs.

1. Izslēdziet ierici.
2. Parvietrojiet filtra tirisanas sviru uz priekšu un atpakal vismaz 5 reizes.

lerices izslegsana

1. lesledziet iekartu, izmantojot sukstanasturbinas icerces sledzus.
2. Izvilk tikla spraudni.

Pec katras lietošanas

Netirumu tvertnes iztuksošana

lepludes atvere vai sukshanas utene ir aizverta.

1. lesledziet iekartu, izmantojot sukstanasturbinasiericessledzus.
2. Iztirit galveno filtru (skatit nodalu Iztiriet galveno filtru).
3. lesledziet iekartu, izmantojot sukshanasturbinas icerices sledžus.
4. Nostipriniet ierici ar stavbremzem.

Attels C

1. Pavelciet prieksgala rokturi uz augsu. Netirumu tvertne tiek atslegtua un nolaista.

Attels D

1. Izvelciet drošības atslēgu no ierīces.
2. Iztuksojiet netirumu tvertni. Lai to izdaritu, ja nepiecesams, izemiet atkritumu savaksanas maisu/drosibas filtra maisu (sk. Izemiet atkritumu savaksanas maisu/drosibas filtra maisu).

Noradijum

Netirumu tvertni var pacelt ar celtni, izmantojot rokturi. Maksimala kravnesiba celtna transportesanai ir 50~kg

△UZMANIBU

Parsniedzot pielaujamo kopejo svara

Savainojumu un bojajumu draudi

Transportējot ar celtni, ieverojiet netirumutvertnes kopejo svaru.

Neparslogojiet tvertni.

leverojiet spekā eseos noteikumus par celtni.

BRIDINAJUMS

Nepareiza apiesanas ar netirumu tvertnes blokešanu

Saspiesanas risks

Noblokešanas laikānekāda gadijuma ne-lieciet rokas starp netirumu savakšanas sistemu un starpgredzenu vai pacelsanas mehanisma tuvumā.

Noblokejiet netirumu tvertni, darbinot prieksgala rokturi ar abam rokam.

1. levietojiet netirumu tvertni unnofikszejiet to ar rokturi.

Iekartas tirisana

BRIDINAJUMS

Nepareiza noteküdenu utilizescija

Apkarjas vides piesarnošana leverojet vieteos notekudenu attirisanas noteikumus.

1. Ierici no iekspuses un arpuses nosuciet un notiriet ar mitru lupatnu. Sucot ierici, jazmanto puteklu sueje s ar tadu pa Su vai labaku klasifikaciju.
2. Ja nepiecesams, izskalojiet piederumus (nav ieklauti piegades komplektacija) ar udeni un nosusiniet.

Ierices uzglabašana

1. Tikla kabeli aptit ap kabela turetaju.
2. Novietojiet ieri sausa telpa un nodrosi-niet pret neautorizetu lietoansu.

Transportesana

△UZMANIBU

Svara neieverosana

Savainojumu un bojajumu draudi

Transportejot nemiet vera ierices svara.

1. Aizveriet abus sukšanas savienojumus, lai transportetu bez putekliem (skatit nodalu Sukšanas piesleguma noslegsana).

2. Atlaidiet stavbremzes pie ritentiern un stumiet iekartu, turot aiz stumsanas roktura.

3. Lai paceltu ierici, turiet to aiz šasijas un stumšanas roktura.
4. Pärvadajot transportlidzeklos, nodroši-niet iekartu pret slidešanu un apgāšanos.

Uzglabăšana

△UZMANIBU

Svara neieverošana

Savainojumu un bojajumu draudi Uzglabajot nemiet vera ierices svara.

1. Ierici uzglabat tikai iekstelpas.

Kopsana un apkope

△BISTAMI

lerice, kas neapzinati iesledzas; pieskar-sanas stravu vadosamederal

Savainojuma draudi, strāvas sitiena bīstamība

Pirms darbu veiksanas pie icerces izsledziet icerici.

Atvienojiet tikla spraudni.

△BISTAMI

Apdraudejums veselibai kaitigu puteklu del

Elpcelu saslimsanas puteklu inhalacijas gadijumā.

Apkopes darbu (piem., filtra mainas) laikā valkajiet elpceju aizsargmasku P2 vai augstvertgaku un vienreizejas lietošanas apgerbu.

△BISTAMI

Nepietiekama filtrësana

Elpcelu saslimsanas puteklu inhalacijas gadijumā.

lerices filtresanas efektivatiti var parbaudit, izmantojot testa proceduru, kas noradita EN 60 335-2-69 22.AA.201.2. Ši parbaude javeic vismaz reizi gadā vai biežak, ja tas ir noteikts valsts prasibās.

Ja pārbaudes rezultāts ir negātīs, atkārtojiet pārbaudi, izmantojot jaunu filtru.

BRIDINAJUMS

Apdraudejums veselibai kaitigu puteklu de!

Elpcelu saslimsanas puteklu inhalacijas gadijumā.

Lai noverstu apdraudejumus, ražotājam vai instruētai personai vismaz reizi gadā jāveic drošibas apríkojuma netraucētas darbības drošibas tehniskā pārbaude, piem., jāpārbauda ierices hermetiskums, filtra bojājumi, kontroles ietaišu darbība.

IEVERIBAI

Silikonu saturoši kopšanas lidzekji

lespejama agresiva iedarbiba uz plastmasas dalam.

Tirisanai neizmantojiet kopsanas lidzeklus, kas satur silikonu.

Puteklu savaksanas iekartas ir drošibas ierices aizsardzibai vai apdraudejuma noveršanai atbilstoši BGV A1.

• Lai lietotājs veiktu apkopi, ierice ir jāizjauc, jāizīra un jaapkopj, ciktāl tas ir iespejams, neradot draudus apkopes personālam un citām personām. Piesardzības pasakumi paredz veikt lokālu filtrētu piespièdu ventilaciju, kur ierice tiek izjaukta, apkopes vietas tīrīsanu un atbilstošu personāla aizsardzību.
• Pirms iznemt no bistamas zonas, javeic ierices arpuses detoksikacija ar putekl-suceju, pec tam noslaukot to tiru, vai ari tā ir jaapstrada ar hermetiki. Visas ierices dalas jauzkata par netiram, kad tās tiek pañemtas no bistamas zonas. Nepieciesams ieverot atbilstošus pasakumus, lai izvairitos no puteku emisijas.
  Veicot apkopes un remontdarbus, visus netiros prieksmetus, kurus nav iespejams pilnibā notirit, izmetiet. Sādus prieksmetus nepiecesams utilizes hermetiskos maisos saskaña ar utilizes acijas spekā esosajiem prieksrakstiem, kas attiecas uz šadiem atkritumiem.
• lerici transportejot un veicot apkopes darbus, iesuksanas atveri nepieciesams noslegt ar aizbidi ni.
• Nemiet vērā, ka vienkārsus apkopes un kopsanas darbus varat veikt pats.
• lerices virsmu un tvertnes iekspusi regula iztirit ar mitru dranu.

Pärbaudes un apkopes darbi

Negadijumu noversanai regulari veiciet ierices parbaudi atbilstoisi attiecigajam likumdeveja noteiktajam valsts tiesibu normam. Apkope regulari javeic kvalificetai personai noteiktos laikos, atbilsto si ražotaja noradijumiem, turklat ir jaievero piemerojamie noteikumi un droibas prasibas. Darbus pie elektroierces drikst veikt tikai kvalificets elektrikis. Jautajumu gadijuma, ludzu, versieties pie KARCHER izplatitaja.

Galvena filtra maina

△BISTAMI

Apdraudejums veselibai kaitigu puteklu del

Elpcelu saslimsanas puteklu inhalacijas gadijumā.

Uzkratie putekji japarvada puteklus necaurlaidigos kontineros. Parpildisana nav atlauta. Puteklu savaksanas tvertni drikstutilizet tikai apmacitas personas.

BRIDINAJUMS

Apdraudejums veselibai kaitigu puteklu del

Elpceju saslimsanas putekju inhalacijas gadijumā.

Pec izemansas no ierces vairs nelietojiet galveno filtralelementu.

Pastavigi uzstaditos filtrus eksperts drikst nomainit tikai piemerotas vietas (piem., tā devetajas attirisanas stacijas).

1. Izslédziet ierici.
2. Izvilk tikla spreudni.
3. Atblokejiet un nonemiet iesuksanas galvu.
4. Atblokejiet un nonemiet starpgredzenu.
5. Nonemiet piesarnto zvaigznveida salokamo filtru.
6. Tūlīt Čec piesārṇotā zvaigžnveida salokāmā filtrà iznemšanas no ierīces ievietojiet to maisā un maisu cieši nosledziet.
7. Atbrivojieties no piesarotza zvaigznveida salokamafiltra saskaarlikumu prasibam.
8. Nonemiet tira gaisa puse uzkrajuos puTeklus.
9. Pärbaudiet, vai blivgredzens nav bojats.

10.levietot jauno zvaigznveida salokamo filtru:

a Parvelciet jauno filtru par filtra katitajupie starpgredzena tā, lai katitaja elementi butu pozmioneti filtra kabatuvidū.
b Novietojiet starpgredzenu ar zvaigzn-veida salokamo filtru un filtra katitaju uz filtragredzena.

c N o f i k s ejiet starpgredzenu.

11.Uzlikt unnofikset sukstanas galvinu.

H filtra nomaina

1. Nostipriniet ierici ar stavbremzem.
2. lesledziet iekartu, izmantojot sukshanasturbinasierices sledzus.
3. Izvilkt tikla spraudni.

Attels M

1. Atblokejiet un paceliet sukšanas galvu.
2. Atskruvejiet sukšanas galvas vakuuma šluteni un nojemiet sukšanas galvu.
3. Atskruvejiet seestura skruvi preteji pulkstenraditaja kustibas virzienam ar piemeroetu instrumentu.
4. Nonemiet no iesuksanas galvas blives un piesarnoto H filtru.
5. Tulit pec piesarota H filtra izemsanas no ierces ievietojiet to maisa un ciesi nosledziet maisiu.
6. Atbrivojieties no piesarnota H filtra saskana ar likumu prasibam.
7. Nongemiet tira gaisa puse uzkrajuos puteklus.
8. levietojiet jauno H filtru apgrietzā secībā. Pārliecinieties, vai blīves un vakuūma šlūtene ir pareizi novietotas.
   12.Uz sešstura skruves vitnes uzklajiet pieméruti lidzekli (piem.,Loctite 243), lainoverstu nejaušu atslabšanu.
   13.Pievelciet sešstura skruvi pulkstenraditaja kustibas virziena.
   14.Uzlikt unnofikset sukstanas galvinu.

1. Izvelciet drošības atslēgu no ierīces.

Attels H

1. Pagrieziet atkritumu maisu.
2. Cieši noslédziet ATKritumu maisu ar kabela saiti.
3. Iznemiet ATKritumu maisu.
4. Netirumu maisiñu utilizes atbilstoši likūmā paredzētajiem noteikumiem.

Attels E

1. levietojiet jauno atkritumu savakšanas maisu netirumu tvertne un uzmanigi novietojiet to uz tvertnes sienas un apaksas.
2. Pärlokiet atkritumu savakšanas maisamalu pari netirumu tvertnes malai uz ar-pusi.

BRIDINAJUMS

Nepareiza apiesanas ar netirumu tvertnes blokešanu

Saspiesanas risks

Noblokeesanas laikānekādā gadijumaneleciet rokas starnp netirumu savaksanassistemu un starpgredzenu vaipacelsanasmehanisma tuvumā.

Noblokejiet netirumu tvertni, darbinot prieksgala rokturi ar abam rokam.

10.levietojiet netirumu tvertni unnofiksejiet to ar rokturi.

Nomainiet drošibas filtra maisu

△BISTAMI

Apdraudejums veselibai kaitigu puteklu del

Elpceju saslimsanas puteklu inhalacijas gadijumā.

Uzkratie putekji japarvada puteklus necaurlaidigos kontineros. Parpildisana nav atjauta. Puteklu savaksanas tvertni drikstutilizet tikai apmacitas personas.

1. Nostipriniet ierici ar stavbremzem.
2. Nonemiet sukšanas šluteni.
3. Aizveriet netirumu tvertnes iesuksanassavienojumu (skatit nodalu Suksanaspiesleguma noslegsana).

Attels C

1. Pavelciet prieksgala rokturi uz augsu. Netirumu tvertne tiek atslegtua un nolaista.

Attels D

1. Izvelciet drošības atslēgu no ierīces.

Attels I

1. Uzlokiet drošības filtrà maisu.

Attels J

1. Nonemiet aizsargplévi.
2. Aizveriet drošibas filtra maisu ar pašilmejošo atloku.
3. Izvelciet drosibas filtra maisiunu virzienauz aizmuguri.

Attels K

10.Cieši nosledziet drošibas filtra maia sūkšanas savienojuma atveri ar vaku.

Attels L

11.Ciesi aizveriet drosibas filtra maisu ar pievienoto vadu savilci.
12.lznemiet drosibas filtra maisu no netirumu tvertnes.
13.Notiriet netirumu tvertnes iekspusi ar mitru dranu.
14. Atbrivojieties no drošibas filtra maia puteklu necaurlaidigajama atbilstoši likumdošanas noteikumiem.

Attels F

15.levietojiet jaunu drošibas filtra maisu.

Attels G

16.Nolokiet drošibas filtra maia malu pari netirumu tvertnes malai.

BRIDINAJUMS

Nepareiza apiesanas ar netirumu tvertnes blokešanu

Saspiesanas risks

Noblokešanas laikānekādā gadijumā nelićet rokas starp netirumu savakšanasystemu un starpgredzenu vai pacelsanas mehanisma tuvuma.

Noblokejiet netirumu tvertni, darbinot prieksgala rokturi ar abam rokam.

17.levietojiet netirumu tvertni unnofikszejiet toar rokturi.

Palidzība traucējumugadijumā

△BISTAMI

Neapzinata icerices ieslegsanas / elektriskas strvas trciens

Neapzinata sukstanas motora ieslegsanas var radit traumas. Elektrisko daju sprie-gums var radit elektriskas strvas triecienu.

Pirms jebkuru darbu veiksanas pie icerces izsledziet iceri un atvienojiet tikla spraudni. Visas parbaudes un darbus pie elektriskam dalam ir javeic specialistam.

Noradijum

Ja rodas traucejums, jekarta ir nekavejoties jaizsledz. Pirms atkal uzsakt lietoansu, traucejums ir janovers.

Ja traucejumu nav iespejams noverst, to nepiecesams pbarauditientsu apkalpoanas dienestam.

Suksanas turbina nedarbojas

1. Pärbaudit kontaktligzdu un strāvas pa-deves drošinātāju.
2. Pärbaudit ierices tikla kabeli un tikla spraudni.
3. leslegt ierci.

Samazinās sukšanas jauda

1. Aizveriet nenoslegto sukšanas savienojumu (skatit nodalu Sukšanas piesleguma noslegsana).
2. Nonemiet aizsprostojumus no sukšanas sprauslas, sukšanas caurules vai sukšanas šlūtenes.
3. Nomainiet piepildito ATKritumu maisi nu (skatit nodalu Nomainiet ATKritumu mai su).
4. Nomainiet piepildito drošības filtra mai-su (skatīt nodalu Nomainiet drošības filtra maiu).
5. Pärbaudiet, vai sukšanas galva un neti-rumu tvertne ir pareizi novietotas.
6. Iztīrīt galveno filtru (skāṭīn nodaḥu Iztīriet galveno filtru).
7. Pārbaudiet filtra atbilstību un vajadzības gadījumā izlabojiet to.
8. Nomainiet galveno filtru (skatit nodalu Galvena filtrama).

Puteklu noplöde sukšanas laikā

1. Pārbaudiet filtra atbilstību un vajadzības gadījumā izlaborjiet to.
2. Iztirit galveno filtru (skatit nodalu Iztiriet galveno filtru).
3. Nomainiet galveno filtru (skatit nodalu Galvena filtrama).

Utilizacija

lerice atbilstoši likuma noteikumiem darbmūza beigās ir jauilize.

Garantija

Katra valsti ir spekā mūsu atbildīgā tirdzniecības uzēmuma izdotie garantijas nosacijumi Garantijas termina Jūsu iericesiespejamos darbības traucējumus mēns novērsīsim bez maksas, ja to cēlonis būs materiāla vai rǎošanas kūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tiringotāja vaiduvākajā pilnvarotajā klientu apkalpošanas centra. (Adresiskatīt aizmugure) Papildu informācija par garantiju (ja tāda ir pieejama) ir atrodama viētījas Kärcher timekla vietnes servisa sadaḥā "Lejupielādes".

Tehniskie datum

Elektrības pieslēgums
Tikla spriegums V 220-240
Fāze ~ 1
Tikla frekvence Hz 50-60
Nominālā jauda W 3150
Maksimālā jauda W 3600
Aizsardzības veids IPX4
Aizsardzības klase l*
Maksimāli piēlaujamā tīkla Ω 0.195+j pretestība	0.122
Izmēri un svars
Raksturīgais ekspluataci- js as svars	kg 78
Garums x platums x mm augstums	1020 x 680 x 1670
Efektīva galvenā filtrà zona m²	2
Efektīvais H filtrà laukums m²	3,5
Vides nosacijumi
Uzglabāšanas temperatū- °C ra	-10-40
lerices veiktspejas dati
Tvertnes tilpums l 60
Vakuums (ar spiediena sa-kPa 20,4mazinăšanas vârstu)
Maks. tilpuma plūsma ar m3/h 440sūkšanas šlūteni DN70, L= 3 m
Maks. tilpuma plūsma ar m3/h 365sūkšanas šlūteni DN50, L= 3 m
Maks. tilpuma plūsma ar m3/h 270sūkšanas šlūteni DN40, L= 3 m
Maks. tilpuma plūsma ar m3/h 415sūkšanas šlūteni DN70, L= 5 m
Maks. tilpuma plūsma ar m3/h 305sūkšanas šlūteni DN50, L= 5 m
Maks. tilpuma plūsma ar m3/h 225sūkšanas šlūteni DN40, L= 5 m
Sūkšanas šlūtenes pieslē-gums	DN70
Sūkšanas šlūtenes nomi-nālais izmērs	DN40/50/70
Galvena filtra pasūtījuma numurs	9.990-292.0
Galv. filtra pasūtījuma numurs	9.993-006.0
Aprekinātas vērtības saskaṇā ar EN60335-2-69
Plaukestas un rokas vibräci-m/s2< 2,5jas vērtība
Nenoteiktība K m/s20,2
Trokšnaspiediena liimenis dB(A) 79LpA
Nenoteiktība KpA dB(A) 2
Tikla kabelis
Tips H07RN-	F 3G1,5mm2
Dalas numurs 6.650-	035.0
Kabei lu garums m 10
* ar Il aizsardzības klases izkārtojuma elementiem
Paturētas tiesības uz tehniskajām izmainām.

Ar so mēs pazinojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā ari mūsū izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaŋotas izmainas iekārtas uzbūvē, šī deklarācija zaude savu spēku.

Produkt: Sausas sukšanas puteklsucëjs
Produkt: Mitras un sausas sukšanas puteklsucëjs

Tips: 9.989-xxx

Parakstītājī rīkojas vadības vārdā un ar tās pilnvarojumu.
