Produkta veids	Bezvadu muguras pūtējs
Zīmols	Kärcher
Modelis	LBB 106036 Bp
Nominālais spriegums	36 V
Vidējais gaisa ātrums	135 km/h
Vidējais gaisa ātrums (Turbo režīms)	193 km/h
Gaisa tilpums	744 m³/h
Gaisa tilpums (Turbo režīms)	1063 m³/h
Svars (bez akumulatora)	8,5 kg
Izmēri (G x P x A)	1579 x 546 x 470 mm
Skaņas spiediena līmenis	81,2 dB(A)
Garantētais skaņas jaudas līmenis	97 dB(A)
Kopējā vibrācijas vērtība	0,8 m/s²
Barošana	Kärcher Battery Power+ 36V akumulators (papildaprīkojums)
Lietošana	Pūst lapas, zāli, vieglus atkritumus
Galvenās funkcijas	Galvenais slēdzis, ātruma fiksators, Turbo Boost poga, regulējams rokturis
Drošības aprīkojums	Divu plecu siksna, avārijas apturēšana, izņemot akumulatoru, aizsardzība pret šļakatām
Apkope	Tīrīšana ar mitru drānu, iespējams nomainīt kroku pūtēju
Iekļautie piederumi	Pūšanas caurule, sprausla, krokots pūtējs, siksna, montāžas instruments
Garantija	Atbilstoši valsts noteikumiem, materiāla un ražošanas defekti

Bieži uzdotie jautājumi - LBB 106036 Bp Kärcher

Kādu akumulatora veidu izmanto Kärcher LBB 106036 Bp?

Ierīce izmanto Kärcher Battery Power+ 36V akumulatora bloku. Tā var darboties ar diviem šāda veida akumulatora blokiem.

Kā noregulēt pūtēja ātrumu?

Ātrumu var regulēt ar galveno slēdzi (mainīgs spiediens) un fiksēt ar ātruma fiksatora sviru. Turbo Boost poga ļauj sasniegt maksimālo ātrumu 2 minūtes.

Kā uzstādīt pūšanas cauruli?

Izlīdziniet caurules izgriezumus ar ierīces izciļņiem, pēc tam pagrieziet cauruli, līdz bultiņas ir vērstas viena pret otru. Tad caurule nofiksējas.

Kāds drošības attālums jāievēro?

Saglabāt vismaz 15 m attālumu no cilvēkiem un dzīvniekiem. Ja kāds tuvojas, apturiet ierīci.

Kā tīrīt pūtēju?

Izmantojiet mīkstu un sausu drānu virsmu tīrīšanai. Neizmantojiet agresīvus tīrīšanas līdzekļus vai ūdeni zem spiediena.

Vai es varu izmantot ierīci lietū?

Nē, ierīci nedrīkst pakļaut lietum vai mitrumam. Izmantot tikai sausā vidē.

Ko darīt, ja ierīce neieslēdzas?

Pārbaudiet, vai akumulators ir pareizi ievietots un uzlādēts. Ja akumulators ir bojāts, nomainiet to. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu.

Kā nomainīt kroku pūtēju?

Atskrūvējiet savilkšanas skavas ar pievienoto instrumentu, noņemiet veco pūtēju un uzstādiet jauno, veicot montāžas soļus pretējā secībā. Pārbaudiet, vai ribas pareizi saslēdzas.

Kādu aizsargaprīkojumu man jāvalkā?

Obligāti jāvalkā aizsargbrilles un dzirdes aizsardzība. Ražotājs iesaka arī cimdus, garās bikses un stingrus apavus.

Kur es varu atrast rezerves daļas?

Oriģinālās rezerves daļas un piederumi ir pieejami vietnē www.kaercher.com vai pie pilnvarota izplatītāja.

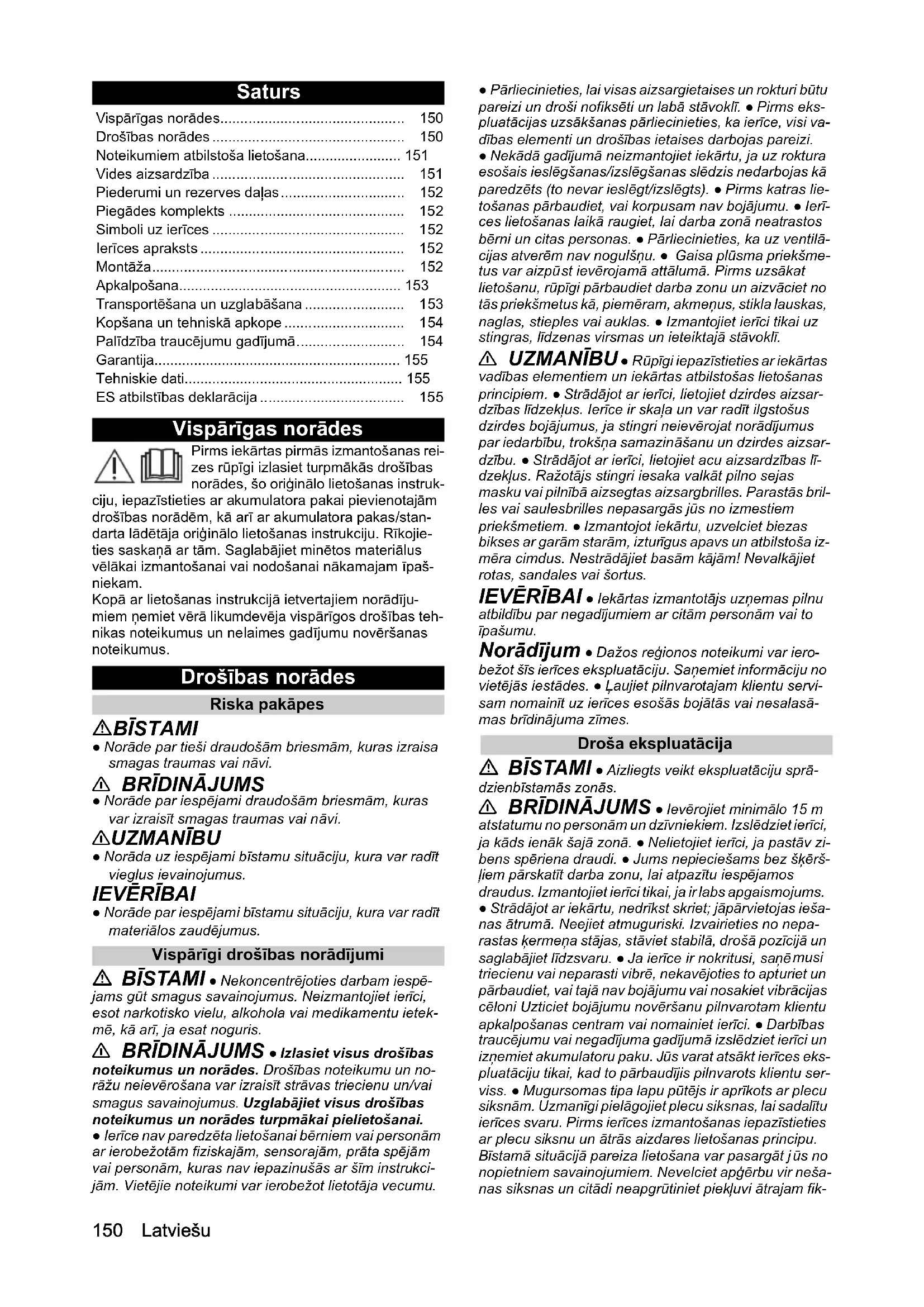

LIETOŠANAS INSTRUKCIJA LBB 106036 Bp Kärcher

Vispārīgas norādes.... 150

Drošības norādes 150

Noteikumiem atbilstoša lietošana.... 151

Vides aizsardzība 151

Piederumi un rezerves daļas.... 152

Piegādes komplekts 152

Simboli uz ierīces 152

lerīces apraksts 152

Montāža.... 152

Apkalpošana.... 153

Transportēšana un uzglabāšana 153

Kopšana un tehniskā apkope 154

Palīdzība traucējumu gadījumā.... 154

Garantija.... 155

Tehniskie dati.... 155

ES atbilstības deklarācija 155

Vispārīgas norādes

Pirms iekārtas pirmās izmantošanas reizes rūpīgi izlasiet turpmākās drošības norādes, šo originālo lietošanas instruk-

ciju, iepazīstieties ar akumulatora pakai pievienotajām drošības norādēm, kā arī ar akumulatora pakas/standarta lādētāja oriğinālo lietošanas instrukciju. Rīkojieties saskaņā ar tām. Saglabājiet minētos materiālus vēlākai izmantošanai vai nodošanai nākamajam īpašniekam.

Kopā ar lietošanas instrukcijā ietvertajiem norādīju-miem ṣemiet vērā likumdevēja vispārīgos drošības teh-nikas noteikumus un nelaimes gadījumu novēršanas noteikumus.

Drošības norādes

Riska pakāpes

⚠ BİSTAMI

- Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

- Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANİBU

- Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĚRĪBAI

- Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Vispārīgi drošības norādījumi

⚠ BĪSTAMI • Nekoncentrējoties darbam iespē-jams gūt smagus savainojumus. Neizmantojiet ierīci, esot narkotisko vielu, alkohola vai medikamentu ietek-mē, kā arī, ja esat noguris.

⚠ BRĪDINĀJUMS • Izlasiet visus drošības noteikumus un norādes. Drošības noteikumu un norāžu neievērošana var izraisīt strāvas triecienu un/vai smagus savainojumus. Uzglabājiet visus drošības noteikumus un norādes turpmākai pielietošanai.

- lerīce nav paredzēta lietošanai bērniem vai personām ar ierobežotām fiziskajām, sensorajām, prāta spējām vai personām, kuras nav iepazinušās ar šīm instrukcijām. Vietējie noteikumi var ierobežot lietotāja vecumu.

• Pārliecinieties, lai visas aizsargietaises un rokturi būtu pareizi un droši nofiksēti un labā stāvoklī. - Pirms ekspluatācijas uzsākšanas pārliecinieties, ka ierīce, visi vadības elementi un drošības ietaises darbojas pareizi.
• Nekādā gadījumā neizmantojiet iekārtu, ja uz roktura esošais ieslēgšanas/izslēgšanas slēdzis nedarbojas kā paredzēts (to nevar ieslēgt/izslēgts). - Pirms katras lietošanas pārbaudiet, vai korpusam nav bojājumu. - Ierīces lietošanas laikā raugiet, lai darba zonā neatrastos bērni un citas personas. - Pārliecinieties, ka uz ventilācijas atverēm nav nogulšņu. - Gaisa plūsma priekšmetus var aizpūst ievērojamā attālumā. Pirms uzsākat lietošanu, rūpīgi pārbaudiet darba zonu un aizvāciet no tās priekšmetus kā, piemēram, akmeņus, stikla lauskas, naglas, stieples vai auklas. - Izmantojiet ierīci tikai uz stingras, līdzenas virsmas un ieteiktajā stāvoklī.

⚠ UZMANĪBU • Rūpīgi iepazīstieties ar iekārtas vadības elementiem un iekārtas atbilstošas lietošanas principiem. • Strādājot ar ierīci, lietojiet dzirdes aizsardzības līdzekļus. Ierīce ir skaļa un var radīt ilgstošus dzirdes bojājumus, ja stingri neievērojat norādījumus par iedarbību, trokšņa samazināšanu un dzirdes aizsardzību. • Strādājot ar ierīci, lietojiet acu aizsardzības līdzekļus. Ražotājs stingri iesaka valkāt pilno sejas masku vai pilnībā aizsegtas aizsargbrilles. Parastās brilles vai saulesbrilles nepasargās jūs no izmestiem priekšmetiem. • Izmantojot iekārtu, uzvelciet biezas bikses ar garām starām, izturīgus apavs un atbilstoša izmēra cimdus. Nestrādājiet basām kājām! Nevalkājiet rotas, sandales vai šortus.

IEVĒRĪBAI • lekārtas izmantotājs uzņemas pilnu atbildību par negadījumiem ar citām personām vai to īpašumu.

Norādījum • Dažos regionos noteikumi var iero-bežot šīs ierīces ekspluatāciju. Saņemiet informāciju no vietējās iestādes. • Įaujiet pilnvarotajam klientu servisam nomainīt uz ierīces esošās bojātās vai nesalasā-mas brīdinājuma zīmes.

Droša ekspluatācija

⚠ BĪSTAMI • Aizliegts veikt ekspluatāciju sprā-dzienbīstamās zonās.
⚠ BRĪDINĀJUMS • levērojiet minimālo 15 m atstatumu no personām un dzīvniekiem. Izslēdziet ierīci, ja kāds ienāk šajā zonā. • Nelietojiet ierīci, ja pastāv zi-bens spēriena draudi. • Jums nepieciešams bez škērš-ļiem pārskatīt darba zonu, lai atpazītu iespējamos draudus. Izmantojiet ierīci tikai, ja irlabs apgaismojums.
- Strādājot ar iekārtu, nedrīkst skriet; jāpārvietojas iešanas ātrumā. Neejiet atmuguriski. Izvairieties no neparastas ķermeņa stājas, stāviet stabilā, drošā pozīcijā un saglabājiet līdzsvaru. - Ja ierīce ir nokritusi, saņē musi triecienu vai neparasti vibrē, nekavējoties to apturiet un pārbaudiet, vai tajā nav bojājumu vai nosakiet vibrācijas cēloni Uzticiet bojājumu novēršanu pilnvarotam klientu apkalpošanas centram vai nomainiet ierīci. - Darbības traucējumu vai negadījuma gadījumā izslēdziet ierīci un izņemiet akumulatoru paku. Jūs varat atsākt ierīces ekspluatāciju tikai, kad to pārbaudījis pilnvarots klientu serviss. - Mugursomas tipa lapu pūtējs ir aprīkots ar plecu siksnām. Uzmanīgi pielāgojiet plecu siksnas, lai sadalītu ierīces svaru. Pirms ierīces izmantošanas iepazīstieties ar plecu siksnu un ātrās aizdares lietošanas principu. Bīstamā situācijā pareīza lietošana var pasargāt jūs no nopietniem savainojumiem. Nevelciet apģērbu vir nešanas siksnas un citādi neapgrūtiniet piekļuvi ātrajam fik-

satoram. • Savainošanās risks ar rotējošām daļām. Izslēdziet dzinēju, izņemiet akumulatoru paku un pārlie-cinieties, ka visas kustīgās daļas ir pilnībā apturētas:

• Pirms atstājat ierīci bez uzraudzības.
• Pirms veicat ierīces pārbaudi pēc trieciena pret svešķerneni.
• Pirms veicat ierīces pārbaudi, apkopi vai citus darbus pie tās.

⚠ UZMANĪBU • Līdzīgu instrumentu ekspluatācija vidē palielina dzirdes bojājumu risku un varbūtību, ka netiek sadzirdēts iespējams apdraudējums, piem., personas, kas ienākušas jūsu darba zonā. • Neveiciet nekādu ierīces pārveidi un izmantojiet tikai ražotāja ieteiktos piederumus un rezerves daļas. • Veselības apdraudējums, ko izraisa putekļu ieelpošana. Strādājot ar ierīci, lietojiet elpošanas aizsargmasku. • Mitriniet putekļainas virsmas, lai samazinātu putekļu līmeni. • Neizmantojiet ierīci atvērta loga tuvumā. • Pūtēja caurules sprauslu nekad nevērsiet pret personām vai dzīvniekiem.

IEVĚRĪBAI • lespējami ierīces bojājumi, ja gruži tiek iesūkti gaisa ieplūdes vietā. Nenovietojiet pūtēju uz birstošiem gružiem vai to tuvumā. • Nekādā gadījumā nelieciet priekšmetus pūtēja caurulēs.

Norādījum • Izmantojiet sprauslas pagarinājumu, lai gaisa plūsma atrastos tuvu zemei un varētu strādāt efektīvi. • Darbiniet ierīci tikai tam piemērotajā dienas laikā. levērojiet arī vietējos noteikumus un normatīvos aktus. Ja strādājat ar ierīci agri no rīta vai vēlu vakarā, tas varētu traucēt citus cilvēkus.

Droša transportēšana un uzglabāšana

⚠ BRĪDINĀJUMS • Izslēdziet ierīci, ħaujiet tai atdzist un izņemiet akumulatoru paku, pirms Jūs to novietojat uzglabāšanai vai transportējat.

⚠ UZMANĪBU • Savainošanās draudi un ierīces bojājumi. Transportēšanas laikā nodrošiniet ierīci pret kustēšanos un krišanu.

IEVĚRĪBAI • Atbrīvojiet ierīci no visiem svešķer- meņiem, pirms Jūs to uzglabājat vai transportējat. • Uz- glabājiet ierīci sausā un labi vēdinātā vietā, kurai bērniem nav piekļuve. Pasargājiet ierīci no vielām ar ko- rozijas iedarbību, piem., dārza ķimikālijām. • Neuzgla- bājiet ierīci ārpus telpām.

Droša apkope un uzturēšana

⚠ BRĪDINĀJUMS • Izslēdziet motoru, pārliecinieties, ka visas kustīgās daļas ir pilnībā apstājušās, un izņemiet akumulatora bloku, pirms uzsākat ierīces pārbaudi, tīrīšanu vai apkopi. • Šīs ierīces apkopei un labošanas darbiem nepieciešama īpaša piesardzība un zināšanas, un tos drīkst veikt tikai atbilstoši kvalificēti speciālisti. Lai veiktu ierīces apkopi, nogādājiet to pilnvarotā servisa centrā. • Pārliecinieties, lai iekārta būtu droša ekspluatācijai, regulāri pārbaudot, vai visas tapas, uzgriežni un skrūves ir cieši pievilktas.

⚠ UZMANĪBU • Izmantojiet tikai ražotāja apstiprinātās rezerves daļas, piederumus un uzliktnus. Originālās rezerves daļas, originālie piederumi un originālie uzliktni garantē drošu un nevainojamu ierīces darbību.

IEVËRÏBAI • Tîriet produktu pëc katras ekspluatä- cijas ar mîkstu, sausu drānu.

Norādījum • Jūs drīkstat veikt tikai šajā lietošanas instrukcijā aprakstītos iestatījumus un remontdarbus.

Sazinieties ar savu pilnvaroto klientu servisu par remontdarbiem, kas neietilpst aprakstītajos. ● Laujiet pilnvarotajam klientu servisam nomainīt uz ierīces esošās bojātās vai nesalasāmas brīdinājuma zīmes.

Neapzinātais apdraudējums

Arī tad, ja izmantojat ierīci atbilstoši minētajiem ekspluatācijas nosacījumiem, joprojām pastāv zināmi riski. Ierīces izmantošanas laikā varētu rasties sekojošas bīstamas situācijas:

⚠ BRĪDINĀJUMS

• Vibrācijas var radīt savainojumus. Katram darbam izmantojiet piemēroto instrumentu, tāpat izmantojiet paredzētos rokturus, kā arī iestatiet zemāko ātrumu, kas nepieciešams, lai darbu paveiktu.
• Troksnis var izraisīt dzirdes traucējumus. Izmanto-jiet dzirdes aizsardzības līdzekļus un ierobežojiet radīto slodzi.
• Savainojumi no izmestiem priekšmetiem, kas gaisa spiediena ietekmē var izklūt no pūtēja caurules.
• Vienmēr nēsājiet acu aizsardzības līdzekļus.

Neapzinātā apdraudējuma samazināšana

⚠UZMANĪBU

• Ilgāks ierīces lietošanas ilgums var radīt vibrācijas izraisītus asinsrites traucējumus rokās. Vispārēji ieteicamu aparāta lietošanas laiku noteikt nevar, jo tas ir atkarīgs no vairākiem ietekmes faktoriem:
• Personīga predispozīcija uz sliktu asinsriti (bieži auksti pirksti, pirkstu tirpšana)
• Zema apkārtējā temperatūra. Roku aizsardzībai valkājiet siltus cimdus.
  • Cieša satvēriena radīti asinsrites traucējumi.
• Nepārtraukts darba režīms ir sliktāks par pārtrauktu darba režīms.
  Regulāras un ilglaicīgas ierīces lietošanas gadījumā un, atkārtoti iestājoties atbilstošajām pazīmēm, pie-mēram, pirkstu knudēšanai, aukstiem pirkstiem, ie-sakām iziet medicīnisko apsekošanu.

Noteikumiem atbilstoša lietošana

⚠ BRĪDINĀJUMS

Ierīce nav paredzēta lietošanai bērniem vai personām ar ierobežotām fiziskajām, sensorajām, prāta spējām vai personām, kuras nav iepazinušas ar šīm instrukcijām.

• lerīce ir piemērota izmantošanai komerciāliem mērkiem.
• lekārta ir paredzēta izmantošanai tikai ārpus telpām.
• lerīci drīkst izmantot tikai sausā, labi apgaismotā vi-dē.
• lerīce ir paredzēta vieglu uz zemes esošu gružu, piemēram, lapu, zāles, dzīvžoga atgriezumu un citu dārza atkritumu aizpūšanai.

Paredzama nepareizā ekspluatācija

Katra noteikumiem neatbilstoša ekspluatācija ir nepie- laujama.

lekārtas lietotājs atbild par radītajiem bojājumiem, kas radušies lietojot neatbilstoši noteikumiem.

Vides aizsardzība

lepakojuma materiālus ir iespējams pārstrādāt at-kārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur noderīgus pārstrādājumus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus un

ellu, kuras to nepareizas izmantošanas vai neat-

bilstošas utilizācijas gadījumā var radīt potenciālu ap-draudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Piederumi un rezerves daļas

Izmantot tikai originālos piederumus un originālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Iz-sainojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Simboli uz ierīces

	Pirms ekspluatācijas uzsākšanas izlasiet lietošanas pamācību un visas drošības norādes.
	Strādājot ar ierīci, lietojiet piemērotus acu un dzirdes aizsardzības līdzekļus.
	Nepakļaujiet ierīci ne lietus, ne paaugsti-nāta mitruma ietekmei.
	Draudi, kurus rada strauji izsviesti priekš-meti. Skatītājus turiet pa gabalu no darba zonas.
	Rotējošs ventilatora lāpstīnritenis. lerī-ces darbības laikā rokas un kājas netu-riet tuvu atverēm.
	Uz etiketes norādītais garantētais trokš-ņa spiediena līmenis ir 97 dB.

lerīces apraksts

Šajā lietošanas instrukcijā ir aprakstīts maksimālais aprīkojums. Atkarībā no modela iespējamas piegādes komplekta atšķirības (skatiet iepakojumu).

Attēlu skatīt grafiku lapās

Attêls A

Pūtēja caurules sprausla

② Pūtēja caurule

③ Korpusa bajonetes tipa savienojums

④ lerīces slēdzis

⑤ Apgriezienu fiksēšana

⑥ Aukla

⑦ Apskava

8 Silfons

⑨ Pārvietošanas rāmis

10 Motora korpuss

⑪ Akumulatora ietvere

⑫ Datu plāksnīte

⑬ Roktura nofiksēšanas skrūve

⑭Turbo Boost poga

15Rokturis

⑯ Akumulatoru pakas atblokēšanas taustiņš

⑰ Atbalsta kronšteins ar pakarināšanas cilpu

⑱ Jostas augstuma regulēšanas sprādze

⑲ Jostas klipšu sprādze

20 Savienojuma caurule

21*Akumulatora paka Battery Power+ 36V

22 *Ātrās uzlādes ierīce Battery Power+ 36V

23 Montāžas instruments

* izvēles iespēja

Akumulatoru paka

Ierīci var darbināt ar diviem 36 V Kärcher Battery Power+ akumulatoru blokiem.

Montāža

lerīces montāža

⚠ BRĪDINĀJUMS

Savainojumu risks nepilnīgi samontētas ierīces dēl lerīci lietojiet tikai, ja tā ir pilnībā uzstādīta un gatava dar- bam.

1. Uzstādiet silfonu pie korpusa.

a Vienu silfona galu uzbīdiet uz korpusa caurules tā, lai paaugstinātais caurules izvirzījums droši iekļautos silfona rievā.

Attëls B

b levietojiet auklu caurules apskavas padzilinājumā.
c Caurules apskavas augšējo un apakšējo daļu uz caurules virs silfona uzlieciet tā, lai aukla netiktu iespiesta.
d Caurules apskavā ievietojiet skrūvi tajā pusē, kas atrodas vistuvāk ierīcei, un pievelciet to ar piegādes komplektācijā iekļauto montāžas instrumentu.

Attêls C

e Otro skrūvi levietojiet caurules apskavas otrā pu- sē un pievelciet ar piegādes komplektācijā ie- klauto montāžas instrumentu.

1. Savienojuma cauruli pievienojiet silfonam.

a lebīdiet savienojuma cauruli silfonā tā, lai paaugstinātais caurules izvirzījums droši iekļautos silfona rievā.

Attëls D

b levietojiet auklu caurules apskavas padzilinājumā.

c Caurules apskavas augšējo un apakšējo daļu uz caurules virs silfona uzlieciet tā, lai aukla netiktu iespiesta.

d Caurules apskavā ievietojiet skrūvi tajā pusē, kas atrodas vistuvāk ierīcei, un pievelciet to ar piegādes komplektācijā iekļauto montāžas instrumentu.

Attëls E

e Otro skrūvi levietojiet caurules apskavas otrā pu- sē un pievelciet ar piegādes komplektācijā ie- klauto montāžas instrumentu.

1. Uzstādiet pūtēja caurules sprauslu.

a Uzbīdiet sprauslas padzilinājumus virs pūtēja caurules izcēlumiem.

Attêls F

b Pagrieziet sprauslu tā, lai abas bultiņas būtu vērstas viena pret otru. Sprausla ir nofiksēta savā vietā.

1. Uzstādiet pūtēja cauruli.

a Uzbīdiet pūtēja caurules padzījinājumus virs ierīces izcēlumiem.

Attêls F

b Pagrieziet pūtēja cauruli tā, lai abas bultiņas būtu vērstas viena pret otru.

Pūtēja caurule ir nofiksēta savā vietā.

Roktura pozicijas mainišana

Roktura pozīciju var pielāgot ierīces lietotāja vajadzībām.

a Atskrūvējiet nofiksēšanas skrūvi.

b Pārvietojiet rokturi, bīdot pa cauruli.

c Pievelciet nofiksēšanas skrūvi.

Apkalpošana

⚠ BRĪDINĀJUMS

Savainojumu risks nepilnīgi samontētas ierīces dēl Ierīci lietojiet tikai, ja tā ir pilnībā uzstādīta un gatava dar- bam.

⚠UZMANĪBU

Apkārt lidojošu priekšmetu radīti savainošanās draudi

Veicot jebkādus darbus ar ierīci, valkājiet aizsargbrilles un piemērotus aizsargcimdus.

Vadības elementi

Lapu pūtējam ir šādi vadības elementi:

- Ierīces slēdzis ierīces ieslēgšanai un izslēgšanai. Atkarībā no tā, cik stipri tas tiek nospiests, ar ierīces slēdzi var regulēt apgriezienus.

- Apgriezienu fiksēšanas svira, lai fiksētu gaisa plūsmas ātrumu.

- Turbo Boost poga, lai maksimāli palielinātu ar ap-griezienu fiksēšanu iestatīto gaisa plūsmas ātrumu. Boost režīms paliek aktīvs 2 minūtes, pēc tam tas automātiski pārslēdzas atpakaļ uz normālu darbību.

- Nofiksēšanas skrūve, lai mainītu roktura pozīciju.

Akumulatora ievietošana

IEVĚRĪBAI

Netīri kontakti

lerīces un akumulatora bojājumi

Pirms ievietošanas pārbaudiet, vai nav nosmērēts akumulatora stiprinājums un kontakti un nepieciešamības gadījumā notīriet tos.

Attēls H

1. lebīdiet akumulatoru blokus attiecīgajā ietverē, līdz tie dzirdami nofiksējas.

Plecu siksnu uzlikšana

Norādījum

Plecu siksnas jāuzliek pār abiem pleciem.

1. Pielāgojiet klipša stiprinājuma augstumu, pārvietojot sprādzes uz jostas.

2. Sasprādzējiet jostas klipšu sprādzi.

3. Pievelciet jostas galus tā, lai plecu siksnas būtu cieši piegułošas.

lerīces ieslēgšana

⚠UZMANĪBU

Savainošanās risks ar apkārt lidojošām daļām un trokšņa rezultātā radīti dzirdes bojājumi

Vienmēr lietojiet acu un dzirdes aizsardzības līdzeklus.

1. Ievietojiet akumulatora blokus, skatiet nodalu Aku- mulatora ievietošana.

2. Nospiest ierīces slēdzi.

Attēls I

1. Nofiksējiet apgriezienus.

Attēls J

a Izmantojiet apgriezienu fiksēšanu, lai pielāgotu gaisa plūsmas stiprumu.

b Ja nepieciešams iegūt maksimālu plūsmas ātru-mu, nospiediet Turbo Boost pogu.

llgstoša darbu pārtraukuma gadījumā izņemt abus akumulatoru blokus no ierīces un nodrošināt tos pret neatlautu izmantošanu

1. Akumulatoru pakas fiksatoru pavilkt akumulatoru pakas virzienā.

Attēls K

1. Nospiest akumulatoru pakas atblokēšanas taustiņu, lai atfiksētu akumulatoru paku.

2. No ierīces izņemt akumulatoru paku.

Ekspluatācijas beigšana

1. Izņemt akumulatoru blokus no ierīces (skatīt nodalų Akumulatoru bloku izņemšana).

2. Iztīrīt ierīci (skatīt nodalu lekārtas tīrīšana).

Transportēšana un uzglabāšana

1. Izslēdziet ierīci.

2. Izņemiet akumulatoru blokus, skatīt nodalų Akumulatoru bloku izņemšana.

3. Noņemiet pūtēja cauruli.

Attëls L

a Pagrieziet pūtēja cauruli, līdz tā atdalās no cauru- les.
b Nonemiet pūtēja cauruli.

1. Nonemiet pūtēja caurules sprauslu.

Attêls L

a Pagrieziet pūtēja caurules sprauslu, līdz tā atdalās no pūtēja caurules.
b Nonemiet pūtēja caurules sprauslu.

Kopšana un tehniskā apkope

Aparātam nav nepieciešama apkope.

lekārtas tīrīšana

⚠ BRĪDINĀJUMS

Nekontrolēta ieslēgšanās

Savainošanās risks

Darba pārtraukumos un pirms apkopes un tīrīšanas darbiem izņemiet akumulatoru.

IEVĚRĪBAI

Neatbilstoša tīrīšana

lerīces bojājumi

Tīriet ierīci ar mitru drānu.

Neizmantojiet škīdinātājus saturošus tīrīšanas līdzekļus.

Neiegremdējiet ierīci ūdenī.

Netīriet ierīci, izmantojot šlūteni vai augstspiediena ūdens strūklu.

1. Izslēdziet ierīci.

2. Izņemiet akumulatoru blokus (skatīt nodalų Akumulatoru bloku izņemšana).

3. Notīriet ierīces virsmu ar mīkstu, sausu drānu.

Attêls M

Silfona nomaina

⚠ BRĪDINĀJUMS

Nekontrolēta ieslēgšanās

Savainošanās risks

Darba pārtraukumos un pirms apkopes un tīrīšanas darbiem izņemiet akumulatoru.

⚠ BRĪDINĀJUMS

Savainojumu risks nepilnīgi samontētas ierīces dēl lerīci lietojiet tikai, ja tā ir pilnībā uzstādīta un gatava dar- bam.

1. Izslēdziet ierīci.

2. Iznemiet akumulatoru blokus (skatīt nodalų Akumulatoru bloku iznemšana).

3. Nonemiet silfonu.

Attēls N

a Izmantojot piegādes komplektācijā iekļauto montāžas instrumentu, atskrūvējiet un izņemiet savienojuma caurules apskavas skrūves.

b N o nemiet apskavu.

c N o nemiet savienojuma cauruli.

d Izmantojot komplektācijā iekļauto montāžas instrumentu, atskrūvējiet un izņemiet korpusa apskavas skrūves.

e N o nemiet apskavu.

f N o ñemiet silfonu no korpusa.

1. Uzstādiet jauno silfonu uz korpusa.

a Vienu silfona galu uzbīdiet uz korpusa caurules tā, lai paaugstinātais caurules izvirzījums droši iekļautos silfona rievā.

Attëls B

b levietojiet auklu caurules apskavas padzilinājumā.

c Caurules apskavas augšējo un apakšējo daļu uz caurules virs silfona uzlieciet tā, lai aukla netiktu iespiesta.

d Caurules apskavā ievietojiet skrūvi tajā pusē, kas atrodas vistuvāk ierīcei, un pievelciet to ar piegādes komplektācijā iekļauto montāžas instrumentu.

Attēls C

e Otro skrūvi levietojiet caurules apskavas otrā pu- sē un pievelciet ar piegādes komplektācijā iekļauto montāžas instrumentu.

1. Savienojuma cauruli pievienojiet jaunajam silfonam.

a lebīdiet savienojuma cauruli silfonā tā, lai paaugstinātais caurules izvirzījums droši iekļautos silfona rievā.

Attêls D

b levietojiet auklu caurules apskavas padzilināju-mā.

c Caurules apskavas augšējo un apakšējo daļu uz caurules virs silfona uzlieciet tā, lai aukla netiktu iespiesta.

d Caurules apskavā ievietojiet skrūvi tajā pusē, kas atrodas vistuvāk ierīcei, un pievelciet to ar piegādes komplektācijā iekļauto montāžas instrumentu.

Attêls E

e Otro skrūvi levietojiet caurules apskavas otrā pu- sē un pievelciet ar piegādes komplektācijā ie- klauto montāžas instrumentu.

1. Uzstādiet pūtēja caurules sprauslu.

a Uzbīdiet sprauslas padzilinājumus virs pūtēja caurules izcēlumiem.

Attëls F

b Pagrieziet sprauslu tā, lai abas bultiņas būtu vērstas viena pret otru. Sprausla ir nofiksēta savā vietā.

1. Uzstādiet pūtēja cauruli.

a Uzbīdiet pūtēja caurules padziļinājumus virs ierīces izcēlumiem.

Attëls F

b Pagrieziet pūtēja cauruli tā, lai abas bultiņas būtu vērstas viena pret otru.

Pūtēja caurule ir nofiksēta savā vietā.

Palīdzība traucējumu gadījumā

Traucējumu cēloņi bieži vien ir vienkārši un tos ar turpmākā pārskata palīdzību var novērst pašu spēkiem. Šaubu vai nenorādītu traucējumu gadījumā, lūdzu, vērsieties autorizētā klientu servisā.

Novecojot akumulatoru pakas kapacitāte samazinās arī tad, ja tiek labi kopta, tādējādi arī pilnībā uzlādētā stāvoklī vairs netiek sasniegts pilns darbības laiks. Tas neliecina par defektu.

Kļūda	Cēlonis	Novēršana
Ierīce neieslēdzas	Akumulatoru paka nav pareizi ielikta.	● Iebīdiet akumulatoru paku stiprinājumā, līdz tā nofiksējas.
	Akumulatoru paka ir izlādējusies.	● Uzlādējiet akumulatoru paku.
	Akumulatoru paka ir bojāta.	● Veikt akumulatoru pakas nomaiņu.
Ierīce ekspluatācijas laikā pārtrauc darbību	Akumulatoru paka ir pārkarsusi	● Pārtraukt darbu un uzgaidīt, līdz akumulatora temperatūra atkal atrodas normas robežās.
	Motors ir pārkarsis	● Pārtraukt darbu un ľaut motoram atdzist.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē)

Tehniskie dati

		LBB1060/36Battery
Ierīces veiktspējas dati
Nominālais spriegums V 36
Vidējais gaisa ātrums	km/h	135
Vidējais gaisa ātruma turbo režī-mā	km/h	193
Akumulatora pūtēja maksimālais teorētiskais gaisa plūsmas ātrums	km/h	163
Akumulatora pūtēja maksimālais teorētiskais gaisa plūsmas ātrums turbo režīmā	km/h	232
Akumulatora pūtēja gaisa tilpuma plūsma	m^3/h	744
Akumulatora pūtēja gaisa tilpuma plūsma turbo režīmā	m^3/h	1063
Izmēri un svars
Svars (bez akumulatoru pakas) kg 8,5
Garums x platums x augstums mm 1579x
		546x
		470

Aprēkinātās vērtības saskaņā ar EN 50636-2-100
Trokšņa spiediena līmenis L_pA	dB(A) 81,2
Nedrošības faktors K_pA	dB(A) 3,0
Trokšņa intensitātes līmenis L_WA + Nedrošības faktors K_WA	dB(A) 97
Kopējā vibrācijas vērtība	m/s ^2	0,8
Nedrošības faktors K	m/s ^2	1,5

Paturētas tiesības veikt tehniskas izmainas.

Vibrācijas vērtība

⚠ BRĪDINĀJUMS

Norādītā vibrācijas vērtība izmērīta ar standarta testēšanas metodi un to drīkst izmantot, salīdzinot ierīces. Norādīto vibrācijas vērtību var izmantot, lai veiktu sākotnējo slodzes novērtēšanu. Atkarībā no ierīces lietošanas veida vibrācijas emisija ierīces pašreizējās lietošanas laikā var atšķirties no norādītās kopējās vērtības.

lekārtas ar roku-plaukstu vibrācijas vērtību > 2,5 m/s² (skatiet lietošanas pamācības nodalu Tehniskie dati)

⚠ UZMANĪBU • Nepārtraukta, vairāku stundu ilga ierīces lietošana var radīt notirpuma sajūtu. • Roku aizsardzībai valkājiet siltus cimdus. • Regulāri pārtrauciet darbu.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku. Produkts: Mugursomas tipa akumulatora lapu pūtējs Tips: 1.042-509.x, 1.042-510.x

Attiecīgās ES direktīvas

2006/42/EK (+2009/127/EK)

2014/30/ES

2000/14/EK (+2005/88/EK)

2011/65/ES

Piemērotās atbilstības novērtēšanas procedūras 2000/14/EK ar 2005/88/EK grozījumiem: Pielikums V

Trokšna intensitātes līmenis dB(A)

Izmērīts:94,3

Nodrošināts:97

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

H. Jenner

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]
