LIETOŠANAS INSTRUKCIJA DSM2034 DREMEL

ĮSPĖJIMAS Naudojant elektrinį įrankį susidaranti vibracija gali skirtis nuo bendrojo deklaruojamo vibracijos dydžio priklausomai nuo to, kokiu būdu naudojate įrankį. Įvertinkite vibracijos dozę konkrečiu atveju ir parinkite atitinkamas asmens apsaugos priemones atsižvelgdami į visas darbo ciklo dalis, tame tarpe ir į laiką, per kurį prietaisas buvo išjungtas arba veikė tuščiąja eiga.Techninė byla laikoma: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL. CE DEKLARĀCIJA PAR ATBILSTĪBU STANDARTIEM Mēs ar pilnu atbildību paziņojam, ka šis izstrādājums atbilst standartiem vai normatīvajiem dokumentiem EN60745, EN55014 un ir saskaņā ar direktīvām 2006/95/EC, 2004/108/EC, 2006/42/EC.TROKSNIS/VIBRĀCIJA Saskaņā ar standartu EN60745 noteiktais instrumenta radītā trokšņa skaņas spiediena līmenis ir 96 dB(A) un skaņas jaudas līmenis ir 108 dB(A) (pie tipiskās izkliedes: 3 dB), un vibrācijas intensitāte ir 3.3 m/s (strādājot rokas reÏīmā).PIEZĪME. Kopējā vibrācijas paātrinājuma vērtība ir izmērīta saskaņā ar standarta metodi, un šo vērtību var izmantot, lai salīdzinātu dažādus instrumentus. To var lietot sākotnējā instrumenta iedarbības novērtējumā. UZMANĪBU Elektroinstrumenta lietošanas laikā radušās vibrācijas paātrinājuma vērtība var atšķirties no norādītās kopējās vērtības atkarībā no instrumenta izmantošanas veida. Nosakiet instrumenta radīto iedarbību faktiskajos izmantošanas apstākļos un izvēlieties attiecīgus drošības pasākumus personiskai aizsardzībai (ņemot vērā visus darba cikla faktorus, piemēram, cik reižu instruments ir izslēgts un cik ilgi pēc ieslēgšanas tas darbojas brīvgaitā).Tehniskā dokumentācija no: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.Skil Europe B.V. A. v.d. Kloot

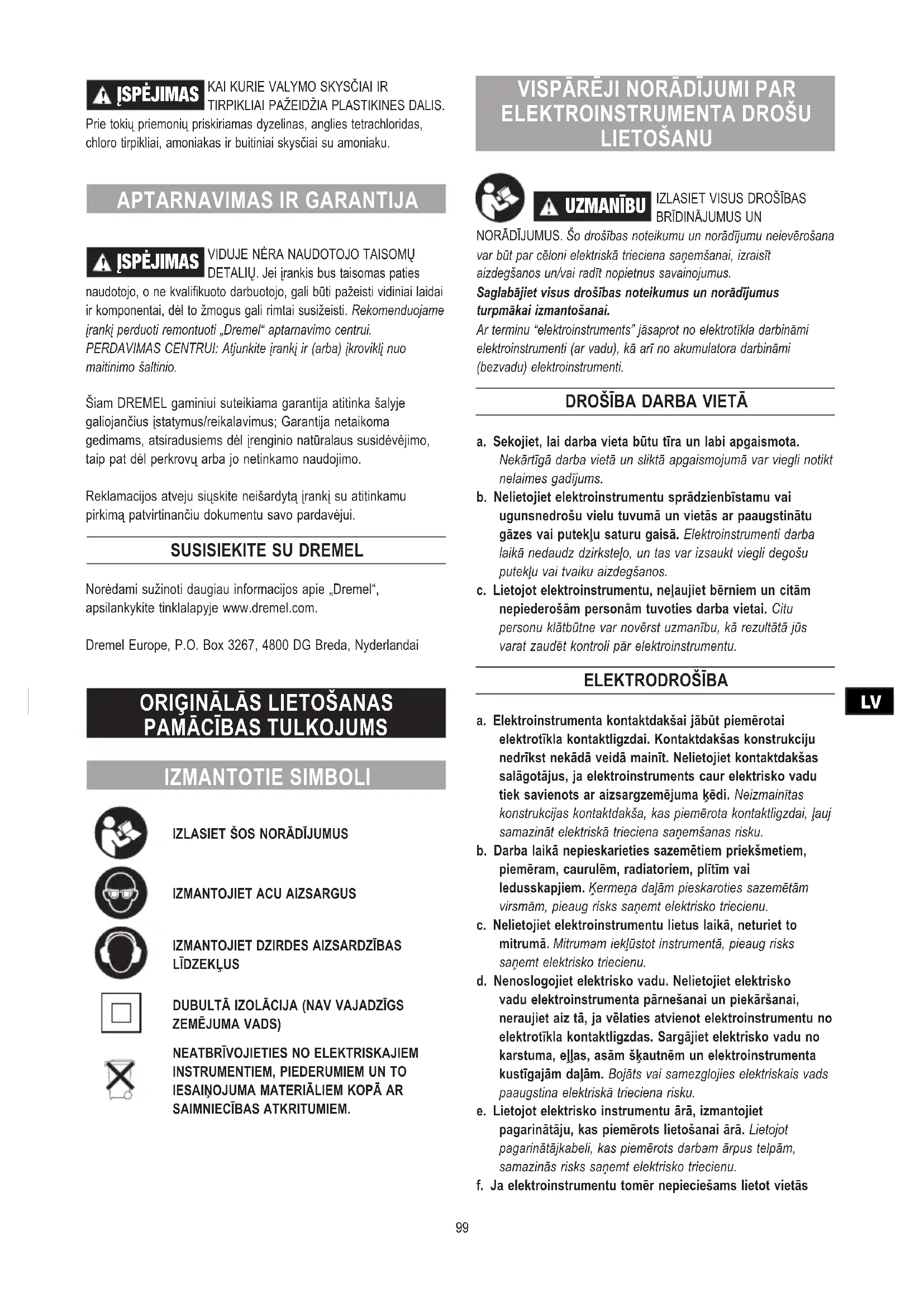

NORĀDĪJUMUS. Šo drošības noteikumu un norādījumu neievērošana var būt par cēloni elektriskā trieciena saņemšanai, izraisīt aizdegšanos un/vai radīt nopietnus savainojumus. Saglabājiet visus drošības noteikumus un norādījumus turpmākai izmantošanai. Ar terminu “elektroinstruments” jāsaprot no elektrotīkla darbināmi elektroinstrumenti (ar vadu), kā arī no akumulatora darbināmi (bezvadu) elektroinstrumenti.

a. Sekojiet, lai darba vieta būtu tīra un labi apgaismota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums. b. Nelietojiet elektroinstrumentu sprādzienbīstamu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Elektroinstrumenti darba laikā nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. c. Lietojot elektroinstrumentu, neļaujiet bērniem un citām nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. ELEKTRODROŠĪBA a. Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas salāgotājus, ja elektroinstruments caur elektrisko vadu tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. b. Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Ķermeņa daļām pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. c. Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot instrumentā, pieaug risks saņemt elektrisko triecienu. d. Nenoslogojiet elektrisko vadu. Nelietojiet elektrisko vadu elektroinstrumenta pārnešanai un piekāršanai, neraujiet aiz tā, ja vēlaties atvienot elektroinstrumentu no elektrotīkla kontaktligzdas. Sargājiet elektrisko vadu no karstuma, eļļas, asām šķautnēm un elektroinstrumenta kustīgajām daļām. Bojāts vai samezglojies elektriskais vads paaugstina elektriskā trieciena risku. e. Lietojot elektrisko instrumentu ārā, izmantojiet pagarinātāju, kas piemērots lietošanai ārā. Lietojot pagarinātājkabeli, kas piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu. f. Ja elektroinstrumentu tomēr nepieciešams lietot vietās

99ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju (ELCB). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

a. Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. b. Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā vienmēr nēsājiet aizsargbrilles. Tādu darba aizsardzības līdzekļu, kā putekļu aizsargmaskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. c. Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam pārliecinieties, ka tā Šis atrodas stāvoklī “Izslēgts”. Pārnesot elektroinstrumentu ar pirkstu uz slēdža vai pievienojot ieslēgtu elektroinstrumentu elektrotīklam, viegli var notikt nelaimes gadījums. d. Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Patronatslēga vai skrūvjatslēga, kas elektroinstrumenta ieslēgšanas brīdī ir ievietota tā rotējošajās daļās, var radīt savainojumu. e. Strādājot ar elektroinstrumentu, nesniedzieties pārāk tālu. Darba laikā vienmēr saglabājiet līdzsvaru un centieties nepaslīdēt. Tas atvieglo elektroinstrumenta vadīšanu neparedzētās situācijās. f. Izvēlieties darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Sargājiet matus, apģērbu un aizsargcimdus no elektroinstrumenta kustīgajām daļām. Tajās var ieķerties vaļīgas drēbes, rotaslietas un gari mati. g. Ja elektroinstrumenta konstrukcija ļauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai šāda ierīce tiktu pievienota un pareizi darbotos. Pielietojot minētās ierīces, samazinās putekļu kaitīgā ietekme uz lietotāja veselību.

ELEKTROINSTRUMENTA LIETOŠANA UN

APKOPE a. Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. b. Nelietojiet elektroinstrumentu, ja ir bojāts tā slēdzis. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai, un to nepieciešams remontēt. c. Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šāds drošības pasākums ļauj samazināt elektroinstrumenta nejaušas ieslēgšanās risku. d. Elektroinstrumentu, kas netiek darbināts, uzglabājiet vietā, kur tas nav sasniedzams bērniem un personām, kuras neprot rīkoties ar instrumentu vai nav iepazinušās ar šo lietošanas pamācību. Elektroinstrumenti nekompetentu personu rokās ir bīstami. e. Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustīgās daļas ir labi salāgotas un nav iespīlētas, vai kāda no daļām nav bojāta un vai nepastāv kādi citi apstākļi, kas varētu ietekmēt elektroinstrumenta normālu darbību. Atklājot bojājumus, pirms elektroinstrumenta lietošanas nodrošiniet tam vajadzīgo remontu. Daudzi nelaimes gadījumu cēlonis ir elektroinstrumenta nepietiekama apkalpošana. f. Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti darbinstrumenti ar asām griezējšķautnēm retāk iestrēgst un ļauj vieglāk vadīt elektroinstrumentu. g. Lietojiet elektroinstrumentu, papildpiederumus, darbinstrumentus utt. atbilstoši šeit sniegtajiem norādījumiem un attiecīgajam elektroinstrumentam paredzētajā veidā, ņemot vērā apstākļus un veicamā darba raksturu. Elektroinstrumenta lietošana mērķiem, kuriem tas nav paredzēts, ir bīstama un var novest pie neparedzamām sekām.

a. Lai atkārtoti uzlādētu instrumentu, izmantojiet tikai ražotāja norādītu lādētāju. Lādētājs, kas der viena veida akumulatoram, var izraisīt ugunsgrēku, ja to lieto ar cita veida akumulatoru. b. Izmantojiet elektriskos instrumentus tikai ar tiem paredzētiem akumulatoriem. Izmantojot citus akumulatorus, iespējama traumu un ugunsgrēka rašanās. c. Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metālapriekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam. d. Nepareizi lietojot akumulatoru, no tā var izdalīties šķidrums; nepieļaujiet tā saskari ar ādu. Ja šķidrums netīšām nokļūst uz ādas, elektrolītu ar ūdeni. Ja šķidrums nokļūst acīs, vērsieties arī pēc medicīniskās palīdzības. No akumulatora izdalītais šķidrums var izraisīt niezi vai radīt apdegumus. APKALPOŠANA a. Nodrošiniet, lai elektroinstrumenta apkalpošanu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi oriģinālās rezerves daļas. Tas ļauj saglabāt nepieciešamo darba drošības līmeni, strādājot ar elektroinstrumentu.

a. Komplektā ar elektroinstrumentu iekļautais aizsargs ir droši jāpiestiprina elektroinstrumentam un jānovieto, lai tiktu sasniegta maksimāla drošība, t.i., lai pret operatoru atrastos pēc iespējas mazāka diska nenosegta daļa. Nodrošiniet, lai jūs un klātesošie neatrastos vienā plaknē ar rotējošo disku. Aizsargs palīdz aizsargāt operatoru no saplīsuša diska fragmentiem un nejaušas saskares ar disku. b. Ar šo elektroinstrumentu izmantojiet tikai armētus vai dimanta griezējdiskus. Tas, ka darbinstrumentu var iestiprināt elektroinstrumentā, vēl nenozīmē, ka ar to var droši strādāt. c. Darbinstrumenta nominālajam griešanās ātrumam jābūt ne mazākam par maksimālo griešanās ātrumu, kas norādīts uz elektroinstrumenta. Darbinstrumenti, kuru griešanās ātrums pārsniedz nominālo vērtību, var salūzt, un to daļas var lidot ar lielu ātrumu. d. Diskus drīkst lietot tikai atbilstoši paredzētajam pielietojumam. Piemēram, nekad neizmantojiet slīpēšanai griešanas diska sānu virsmu. Abrazīvie griešanas diski ir paredzēti materiālu apstrādei ar malas griezējšķautni, un stiprs spiediens sānu virzienā var tos sagraut. e. Kopā ar izvēlēto abrazīvo disku lietojiet vienīgi piespiedējuzgriezni ar diskam atbilstošu diametru. Piemērota tipa piespiedējuzgrieznis darba laikā droši balsta abrazīvo disku un samazina tā salūšanas iespēju. f. Neizmantojiet nolietotus abrazīvos diskus, kas paredzēti lielākas jaudas elektroinstrumentiem. Lielākiem elektroinstrumentiem paredzētie abrazīvie diski nav piemēroti mazāko elektroinstrumentu lielākajam griešanās ātrumam un izmantošanas laikā var sadalīties. g. Lietojamā darbinstrumenta ārējam diametram un biezumam jāatbilst elektroinstrumenta kapacitātes nominālajām vērtībām. Darbinstrumentus ar nepareizi izvēlētiem izmēriem nav iespējams pilnīgi nosegt ar aizsargiem un efektīvi vadīt. h. Disku stiprinājumam jāatbilst elektroinstrumenta darbvārpstas konstrukcijai un izmēriem. Darbinstrumentus, kuru stiprinājuma atvērums neatbilst elektroinstrumenta stiprinošajiem elementiem, nav iespējams balansēt, tie darba laikā pārmērīgi vibrē un var izraisīt kontroles zaudēšanu pār elektroinstrumentu.

i. Nelietojiet bojātus diskus. Pirms katras lietošanas reizes

pārbaudiet, vai diskiem nav pamanāmi robi vai plaisas. Ja elektroinstruments vai disks ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai arī uzstādiet nebojātu darbinstrumentu. Pēc diska pārbaudes un iestiprināšanas nostājieties un lieciet nostāties tuvumā esošajām personām ārpus darbinstrumenta rotācijas plaknes un tad vienu minūti darbiniet elektroinstrumentu tukšgaitā ar maksimālo ātrumu. Šādas pārbaudes laikā bojātie diski parasti salūst. j. Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura, lietojiet sejas aizsargu vai arī izolējošās vai vaļējās aizsargbrilles. Vajadzības gadījumā nēsājiet putekļu aizsargmasku, ausu aizsargus, aizsargcimdus un aizsargpriekšautu, kas spēj aizturēt sīkas abrazīvā materiāla daļiņas vai lidojošas salūzuša darbinstrumenta daļas. Acu aizsargierīcēm jāspēj aizturēt lidojošās daļiņas, kas rodas daž ādu darba operāciju laikā. Putekļu aizsargmaskai vai respiratoram jāaiztur cietās daļiņas, kas rodas darba procesā. Ilgstoši iedarbojoties stipram troksnim, var rasties paliekoši dzirdes traucējumi. k. Nodrošiniet, lai klātesošās personas atrastos drošā attālumā no darba vietas. Ikvienam, kas atrodas darba vietas tiešā tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta vai salūzuša diska fragmenti var tikt mesti ar lielu ātrumu un nodarīt kaitējumu arī personām, kas atrodas zināmā attālumā no darba vietas. l. Veicot darbu, kura laikā griešanas darbinstruments var skart slēptus spriegumnesošus vadus vai elektroinstrumenta vadu, turiet elektroinstrumentu tikai aiz izolētajām noturvirsmām. Griešanas darbinstrumentam skarot spriegumnesošu vadu, spriegums nonāk arī uz elektroinstrumenta metāla daļām un var būt par cēloni elektriskajam triecienam. m. Novietojiet elektrisko vadu tā, lai to nevarētu skart rotējošais darbinstruments. Zaudējot kontroli pār elektroinstrumentu, elektriskais vads var tikt pārgriezts vai uztīts uz darbinstrumenta, kā rezultātā jūsu rokas var tikt ierautas rotējošajā darbinstrumentā. n. Nenolieciet elektroinstrumentu, iekams tajā iestiprinātais darbinstruments nav pilnīgi apstājies. Rotējošais darbinstruments var skart balsta virsmu, kā rezultātā elektroinstruments var tikt izrauts no rokām un kļūt nevadāms. o. Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārnēsāts pie sāniem. Lietotāja apģērbs var nejauši saskarties ar rotējošo darbinstrumentu un aizķerties aiz tā, izraisot ķermeņa daļu saskaršanos ar darbinstrumentu. p. Regulāri tīriet elektroinstrumenta ventilācijas atveres. Dzinēja ventilators ievelk putekļus elektroinstrumenta korpusā, un liela metāla putekļu daudzuma uzkrāšanās tajā var būt par cēloni elektriskajam triecienam. q. Nelietojiet elektroinstrumentu ugunsnedrošu materiālu tuvumā. Lidojošās dzirksteles šādus materiālus var aizdedzināt. r. Nelietojiet darbinstrumentus, kuru dzesēšanai nepieciešams šķidrs dzesētājs. Ìdens vai citu dzesējošo šķidrumu lietošana var radīt elektrotraumu vai būt par cēloni elektriskajam triecienam.

ĪPAŠIE DROŠĪBAS NOTEIKUMI, VEICOT

SLĪPĒŠANU UN GRIEŠANU AR ABRAZĪVAJIEM DISKIEM a. Šis elektriskais darbinstruments izmantojams kā slīpmašīna vai nogriešanas instruments. Ņemiet vērā visas elektroinstrumentam pievienotās instrukcijas, norādījumus, attēlus un citu informāciju. Turpmāk sniegto norādījumu neievērošana var kļūt par cēloni elektriskajam triecienam, ugunsgrēkam un/vai smagam savainojumam. b. Ar šo elektrisko darbinstrumentu nav ieteicams veikt tādus darbus kā pulēšana ar smilšpapīru, tīrīšana ar 101metāla suku vai pulēšana. Veicot darbus, kas nav paredzēti elektriskajam darbinstrumentam, var izraisīt briesmas un savainojumus. c. Neizmantojiet piederumus, kurus ražotājfirma nav paredzējusi šim elektroinstrumentam un ieteikusi lietošanai kopā ar to. Iespēja nostiprināt piederumu uz elektroinstrumenta vēl negarantē tā drošu lietošanu. d. Darbinstrumentu pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta maksimālo griešanās ātrumu. Piederumi, kas griežas ātrāk, nekā tas ir pieļaujams, var tikt bojāti. e. Darbinstrumentu ārējam diametram un biezumam jāatbilst elektroinstrumenta konstrukcijai un izmēriem. Ja darbinstrumenta izmēri ir izvēlēti nepareizi, tas pilnībā nenovietojas zem aizsarga un darba laikā apgrūtina instrumenta vadību. f. Slīpēšanas diskam, balstpaplāksnei, slīpēšanas pamatnei vai citiem darbinstrumentiem precīzi jānovietojas uz elektroinstrumenta darbvārpstas. Darbinstrumenti, kas precīzi neatbilst elektroinstrumenta darbvārpstas konstrukcijai, nevienmērīgi griežas, ļoti spēcīgi vibrē un var būt par cēloni kontroles zaudēšanai pār instrumentu. g. Neizmantojiet bojātus darbinstrumentus. Ik reizi pirms darbinstrumentu lietošanas pārbaudiet, vai tie nav bojāti, piemēram, vai slīpēšanas diski nav atslāņojušies vai ieplaisājuši, vai slīpēšanas pamatnē nav vērojamas plaisas un vai stiepļu suku veidojošās stieples nav vaļīgas vai atlūzušas. Ja elektroinstruments vai darbinstruments ir kritis no zināma augstuma, pārbaudiet, vai tas nav bojāts, vai arī izmantojiet darbam nebojātu darbinstrumentu. Pēc darbinstrumenta apskates un iestiprināšanas ļaujiet elektroinstrumentam darboties ar maksimālo griešanās ātrumu vienu minūti ilgi, turot rotējošo darbinstrumentu drošā attālumā no sevis un citām tuvumā esošajām personām. Bojātie darbinstrumenti šādas pārbaudes laikā parasti salūst. h. Lietojiet individuālos darba aizsardzības līdzekļus. Atkarībā no veicamā darba rakstura izvēlieties pilnu sejas aizsargu, noslēdzošās aizsargbrilles vai parastās aizsargbrilles. Lai aizsargātos no lidojošajām slīpēšanas darbinstrumenta un apstrādājamā materiāla daļiņām, pēc vajadzības lietojiet putekļu aizsargmasku, ausu aizsargus un aizsargcimdus vai arī īpašu priekšautu. Lietotāja acis jāpasargā no lidojošajiem svešķermeņiem, kas dažkārt rodas darba gaitā. Putekļu aizsargmaskai vai respiratoram jāpasargā lietotāja elpošanas ceļi no putekļiem, kas veidojas darba laikā. Ilgstoši iedarbojoties stipram troksnim, var rasties paliekoši dzirdes traucējumi.

i. Sekojiet, lai citas personas atrastos drošā attālumā

no darba vietas. Ikvienam, kas atrodas darba vietas tuvumā, jālieto individuālie darba aizsardzības līdzekļi. Apstrādājamā priekšmeta atlūzas vai salūzuša darbinstrumenta daļas var lidot ar ievērojamu ātrumu un nodarīt kaitējumu cilvēku veselībai arī zināmā attālumā no darba vietas. j. Veicot darbu, kura laikā darbinstruments var skart slēptus elektriskos vadus vai paša instrumenta elektrokabeli, turiet instrumentu tikai aiz izolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla daļām un var būt par cēloni elektriskajam triecienam. k. Netuviniet rotējošu darbinstrumentu elektrokabelim. Zūdot kontrolei pār instrumentu, darbinstruments var pārgriezt kabeli vai ieķerties tajā, kā rezultātā lietotāja roka var saskarties ar rotējošo darbinstrumentu. l. Nenovietojiet elektroinstrumentu, kamēr tajā iestiprinātais darbinstruments nav pilnīgi apstājies. Rotējošais darbinstruments var skart atbalsta virsmu, kā rezultātā elektroinstruments var kļūt nevadāms. m. Nedarbiniet elektroinstrumentu laikā, kad tas tiek pārnests. Lietotāja apģērbs vai mati var nejauši nonākt saskarē ar rotējošo darbinstrumentu un ieķerties tajā, izsaucot darbinstrumenta saskaršanos ar lietotāja ķermeni. n. Regulāri tīriet elektroinstrumenta ventilācijas atveres. Dzinēju ventilējošā gaisa plūsma ievelk putekļus instrumenta korpusā, bet liela metāla putekļu daudzuma uzkrāšanās var būt par cēloni elektrotraumai. o. Nelietojiet elektroinstrumentu ugunsnedrošu materiālu tuvumā. Lidojošās dzirksteles var izsaukt šādu materiālu aizdegšanos. p. Nelietojiet darbinstrumentus, kuriem jāpievada dzesējošais šķidrums. Ūdens vai citu šķidro dzesēšanas līdzekļu izmantošana var būt par cēloni elektriskajam triecienam. ATSITIENS UN AR TO SAISTĪTIE NORĀDĪJUMI Atsitiens ir specifiska instrumenta reakcija, pēkšņi ieķeroties vai iestrēgstot rotējošam darbinstrumentam, piemēram, slīpēšanas diskam, slīpēšanas pamatnei, stiepļu sukai u.t.t. Rotējoša darbinstrumenta ieķeršanās vai iestrēgšana izsauc tā pēkšņu apstāšanos. Tā rezultātā elektroinstruments pārvietojas virzienā, kas pretējs darbinstrumenta kustības virzienam iestrēguma vietā, un nereti kļūst nevadāms. Ja, piemēram, slīpēšanas disks ieķeras vai iestrēgst apstrādājamajā priekšmetā, tajā iegremdētā diska mala var izrauties no apstrādājamā materiāla vai izraisīt atsitienu. Šādā gadījumā slīpēšanas disks pārvietojas lietotāja virzienā vai arī prom no viņa, atkarībā no diska rotācijas virziena attiecībā pret apstrādājamo priekšmetu. Turklāt slīpēšanas disks var salūzt. Atsitiens ir sekas elektroinstrumenta nepareizai vai neprasmīgai lietošanai. No tā var izvairīties, ievērojot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā. a. Stingri turiet elektroinstrumentu un ieņemiet tādu ķermeņa un roku stāvokli, kas vislabāk ļautu pretoties atsitiena spēkam. Vienmēr izmantojiet papildrokturi, kas ļauj optimāli kompensēt atsitienu vai reaktīvo griezes momentu un saglabāt kontroli pār instrumentu. Veicot zināmus piesardzības pasākumus, lietotājs jebkurā situācijā spēj efektīvi pretoties atsitienam un reaktīvajam griezes momentam. b. Netuviniet rokas rotējošam darbinstrumentam. Atsitiena gadījumā darbinstruments var saskarties ar lietotāja roku. c. Izvairieties atrasties vietā, kurp varētu pārvietoties elektroinstruments, notiekot atsitienam. Atsitiena gadījumā elektroinstruments pārvietojas virzienā, kas pretējs darbinstrumenta kustības virzienam iestrēguma vietā. d. Ievērojiet īpašu piesardzību, strādājot stūru un asu malu tuvumā. Nepieļaujiet, lai darbinstruments atlektu no 102apstrādājamā priekšmeta vai iestrēgtu tajā. Saskaroties ar stūriem vai asām malām rotējošais darbinstruments izliecas un atlec no apstrādājamā priekšmeta vai iestrēgst tajā. Tas var būt par cēloni kontroles zaudēšanai pār instrumentu vai atsitienam. e. Nelietojiet zāģa asmeņus, kas apgādāti ar zobiem un/ vai ir paredzēti koka zāģēšanai. Šādu darbinstrumentu izmantošana var būt par cēloni atsitienam vai kontroles zaudēšanai pār elektroinstrumentu.

a. Lietojiet vienīgi jūsu rīcībā esošajam elektroinstrumentam piemērotus slīpēšanas darbinstrumentus un šādiem darbinstrumentiem paredzētu aizsargu. Aizsargs var nepietiekami nosegt nepiemērotus slīpēšanas darbinstrumentus, līdz ar to neļaujot panākt vēlamo darba drošību. b. Aizsargam jābūt droši nostiprināmam uz elektroinstrumenta un uzstādāmam tā, lai būtu iespējams panākt iespējami lielāku darba drošību, t.i., lai lietotāja virzienā būtu vērsta iespējami mazāka slīpēšanas darbinstrumenta nenosegtā daļa. Aizsarga uzdevums ir pasargāt lietotāju no lidojošajām daļiņām, saskaršanās ar slīpēšanas darbinstrumentu un dzirkstelēm, kas var aizdedzināt drēbes. c. Slīpēšanas darbinstrumentu drīkst izmantot vienīgi tādā veidā, kādam tas ir paredzēts. Piemēram, nekad neizmantojiet slīpēšanai griešanas diska sānu virsmu. Griešanas disks ir paredzēts materiālu apstrādei ar malas griezējšķautni. Stiprs spiediens sānu virzienā var sagraut šo darbinstrumentu. d. Kopā ar izvēlēto slīpēšanas disku izmantojiet vienīgi nebojātu piespiedējuzgriezni ar piemērotu formu un izmēriem. Piemērota tipa piespiedējuzgrieznis darba laikā droši balsta slīpēšanas disku un samazina tā salūšanas iespēju. Kopā ar griešanas diskiem izmantojamie piespiedējuzgriežņi var atšķirties no piespiedējuzgriežņiem, kas lietojami kopā ar citu veidu slīpēšanas diskiem. e. Neizmantojiet nolietotus slīpēšanas diskus, kas paredzēti lielākas jaudas elektroinstrumentiem. Lielākiem elektroinstrumentiem paredzētie slīpēšanas diski nav piemēroti darbam mazākos elektroinstrumentos, kuru griešanās ātrums parasti ir lielāks, un tāpēc tie darba laikā var salūzt. CITI ĪPAŠIE DROŠĪBAS NOTEIKUMI, VEICOT GRIEŠANU a. Neizdariet pārlieku lielu spiedienu uz griešanas disku un nepieļaujiet tā iestrēgšanu. Neveidojiet pārāk dziļus griezumus. Pārslogojot griešanas disku, tas biežāk ieķeras vai iestrēgst griezumā, un līdz ar to pieaug arī atsitiena vai darbinstrumenta salūšanas iespēja. b. Izvairieties atrasties rotējošā griešanas diska priekšā vai aiz tā. Ja darba laikā lietotājs pārvieto griešanas disku prom no sevis apstrādājamā priekšmeta virzienā, tad atsitiena gadījumā elektroinstruments ar rotējošu griešanas disku tiks sviests tieši lietotāja virzienā. c. Pārtraucot darbu vai iestrēgstot griešanas diskam, izslēdziet elektroinstrumentu un turiet to nekustīgi, līdz griešanas disks pilnīgi apstājas. Nemēģiniet izvilkt no griezuma vēl rotējošu griešanas disku, jo šāda darbība var būt par cēloni atsitienam. Noskaidrojiet un novērsiet diska iestrēgšanas cēloni. d. Neieslēdziet elektroinstrumentu no jauna, ja tajā iestiprinātais darbinstruments atrodas griezumā. Pēc ieslēgšanas nogaidiet, līdz darbinstruments sasniedz pilnu griešanās ātrumu, un tikai tad uzmanīgi turpiniet griešanu. Pretējā gadījumā griešanas disks var ieķerties griezumā vai izlekt no tā, kā arī var notikt atsitiens. e. Lai samazinātu atsitiena risku, iestrēgstot griešanas diskam, atbalstiet griežamā materiāla loksnes vai liela izmēra apstrādājamos priekšmetus. Lieli priekšmeti var saliekties paši sava svara iespaidā. Apstrādājamais priekšmets jāatbalsta abās pusēs - gan griezuma tuvumā, gan arī priekšmeta malā. f. Ievērojiet īpašu piesardzību, veidojot padziļinājumus sienās vai citos objektos, kas nav aplūkojami no abām pusēm. Iegremdējot griešanas disku materiālā, tas var skart gāzes vadu, ūdensvadu, elektropārvades līniju vai citu objektu, kas savukārt var izraisīt atsitienu.

Elektroinstruments, tā piederumi un iesaiņojuma materiāli ir jāsašķiro, sagatavojot tos otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

TIKAI EIROPAS VALSTĪM

Neizmetiet nolietotos elektroinstrumentus sadzīves atkritumu tvertnē! Saskaņā ar Eiropas Savienības direktīvu 2002/96/ ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgie elektroinstrumenti jāsavāc, jāizjauc un jānodod otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. TEHNISKIE PARAMETRI

VISPĀRĒJIE PARAMETRI

Griezējinstruments Dremel DSM20 DSM20 Nominālais spriegums 220-240 V~50/60 Hz Nominālā jauda vatos 710 W Griešanās ātrums tukšgaitā 17000 min–1 Abrazīvā diska maks. diametrs 77 mm, 1. tips Diska stiprinājums 11 mm Maks. griešanas dziļums 21,5 mm

Šis griezējinstruments Dremel DSM20 ir paredzēts taisnu griezumu veikšanai kokā, plastmasā, metālā, ģipškartonā, saplāksnī un flīzēs, izmantojot atbilstošus Dremel ieteiktos darbinstrumentus.

A. Fiksācijas poga B. Slēdzis ar fiksācijas funkciju C. Abrazīvais disks D. Griezuma līnijas norādītājs E. Pamatplāksne F. Paralēlas griešanas pamatplāksne G. Vārpstas fiksators H. Ventilācijas atveres

ATVIENOJIET STRĀVAS VADA KONTAKTDAKŠU NO ROZETES. Šādi drošības pasākumi ļauj samazināt elektroinstrumenta nejaušas ieslēgšanās risku. Plakana diska standartmontāža.

1. Ar komplektā iekļauto atslēgu pagrieziet FIKSĒJOŠO SKRŪVI

pulksteņrādītāju kustības virzienā un izņemiet FIKSĒJOŠO SKRŪVI un ĀRĒJO PAPLĀKSNI. Ja fiksējošās skrūves atskrūvēšanas laikā kustās vārpsta, nospiediet vārpstas fiksatoru. 2. ATTĒLS

2. Bīdiet disku aiz aizsarga priekšpuses un uzstādiet to uz

vārpstas pret IEKŠĒJO PAPLĀKSNI.

3. Uzstādiet atpakaļ ĀRĒJO PAPLĀKSNI un ar pirkstiem

pievelciet fiksējošo skrūvi.

4. Nospiediet vārpstas fiksatoru, lai nofiksētu vārpstu un

pievelciet FIKSĒJOŠO SKRŪVI līdz galam ar komplektā iekļauto atslēgu. PIEZĪME: Lai iegūtu sīkāku informāciju par firmas Dremel darbinstrumenta lietošanu, noteikti izlasiet kopā ar to piegādāto lietošanas pamācību.

A. Standarta plakanais disks B. Paralēlas griešanas disks (pēc izvēles) C. Standarta plakanais disks D. Slīpripa (pēc izvēles) E. Atslēgs F. Fiksējošā skrūve G. Ārējā paplāksne H. Aizsargs

I. Iekšējā paplāksne

A. Standarta disks B. Aizsargs Paralēlas griešanas diska montāža

1. Atkārtojiet iepriekš aprakstītās procedūras pirmo soli.

2. Novietojiet paralēlas griešanas disku pret IEKŠĒJO

PAPLĀKSNI uz vārpstas. 4. ATTĒLS

3. Uzstādiet atpakaļ ĀRĒJO PAPLĀKSNI un ar pirkstiem

pievelciet FIKSĒJOŠO SKRŪVI.

4. Nospiediet vārpstas fiksatoru, lai nofiksētu vārpstu un

pievelciet FIKSĒJOŠO SKRŪVI līdz galam ar komplektā iekļauto atslēgu.

A. Paralēlas griešanas disks Slīpripas montāža

1. Atkārtojiet iepriekš aprakstītās procedūras pirmo soli.

3. Uzstādiet SLĪPRIPU ārējās paplāksnes vietā un pievelciet ar

4. Nospiediet vārpstas fiksatoru, lai nofiksētu vārpstu un

pievelciet SLĪPRIPU līdz galam pretēji pulksteņrādītāju kustības virzienam ar komplektā iekļauto atslēgu.

Rīks aprīkots ar putekļu izvades portu putekļu aizvadīšanai. Lai izmantotu šo funkciju, ievietojiet putekļu porta adapteri (pieejams kā papildaprīkojums) putekļu portā, piestipriniet nosūkšanas šļūteni adapterim un pievienojiet otru šļūtenes galu darbnīcas putekļu sūcējam. 6. ATTĒLS

A. Putekļu ports B. Putekļu porta adapteris (pēc izvēles pieejams papildaprīkojums) C. Nosūkšanas šļūtene (nav iekļauta komplektā) LIETOŠANA

Paldies, ka iegādājāties Dremel DSM20. Šis instruments ir 104paredzēts plašam pielietojumam gan telpās, gan zem klajas debess. Ar Dremel DSM20 darāmos darbus var paveikt ātrāk un efektīvāk, nekā ar vairākiem citiem darbarīkiem, kuri būtu vajadzīgi darba veikšanai. Šis darbarīks ir arī kompakts un ergonomisks, kā arī spēj griezt praktiski visus plaši pielietojamos materiālus. Pēc sava jaunā Dremel DSM20 lietošanas jūs sapratīsit, ka tas ir pareizais darbarīks veicamajam darbam un ir daudzreiz mazāks par šādiem darbiem parasti izmantoto ripzāģi. Pateicoties plašajam darbinstrumentu klāstam, šis instruments spēj griezt praktiski jebkuru mājās izmantojamo materiālu - koksni, plastmasu, metālu, ģipškartonu un flīzes. Šim instrumentam ir divas griezējdiska pozīcijas, viena no tām ir paredzēta standarta plakano disku izmantošanai visiem tipiskajiem taisnajiem griezumiem un otra pozīcija paralēlu griezumu veikšanai gar grīdu vai pret sienu. Papildus savam daudzpusīgajam izmantojumam Dremel DSM20 nodrošina izcilu griešanas vietas redzamību precīzai griešanai, lai ar pirmo reizi jau tiktu veikts precīzs griezums un netiktu velti patērēts laiks un materiāli. Apmeklējiet www.dremel.com, lai uzzinātu vairāk par sava jaunā Dremel instrumenta izmantošanas iespējām. UZMANĪBU

ELEKTROINSTRUMENTA IEDARBINĀŠANAS

LAIKĀ TURIET TO AR ABĀM ROKĀM, JO MOTORA RADĪTAIS GRIEZES MOMENTS VAR IZRAISĪT INSTRUMENTA SAVĒRPŠANOS. Ieslēdziet elektroinstrumentu pirms darba sākšanas un ļaujiet tam uzņemt pilnu ātrumu, pirms disks nonāks saskarē ar apstrādājamo materiālu. Pirms slēdža atlaišanas paceliet instrumentu no griezuma vietas. NEPĀRSLĒDZIET slēdzi starp pozīcijām „Iesl.” un „Izsl.” laikā, kamēr instruments tiek noslogots, jo tādējādi lielā mērā tiek samazināts slēdža darba mūžs. Slēdzis ar fiksācijas funkciju Slēdzis ļauj operatoram kontrolēt slēdža bloķēšanas un ieslēgšanas/izslēgšanas funkcijas. Lai atbloķētu slēdzi un ieslēgtu elektroinstrumentu, pabīdiet slēdža bloķēšanas sviru uz priekšu, lai atbloķētu slēdzi un pēc tam nospiediet slēdzi. 7. ATTĒLS Lai elektroinstrumentu izslēgtu, atlaidiet slēdža sviru. Slēdzis ir aprīkots ar atsperi un automātiski atgriezīsies pozīcijā „Izsl.”.

A. Fiksācijas poga B. Slēdža atbloķēšanas svira C. Slēdzis Fiksācijas poga Fiksācijas funkcija, ar kuru aprīkots slēdzis, padara ērtāku instrumenta ilgstošu lietošanu. Lai slēdzi fiksētu pozīcijā „Iesl.”, pēc slēdža aktivizēšanas līdz galam iespiediet fiksācijas pogu ierīces aizmugurē un atlaidiet slēdzi. 7. ATTĒLS Lai elektroinstrumentu izslēgtu, Nospiediet un atlaidiet slēdzi. Lai novērstu atsitienu (situāciju, kad disks izlec no zāģējuma vietas), ir ieteicams griezumu veikt diska rotācijas virzienā. UZMANĪBU IR SVARĪGI IZLASĪT UN IZPRAST ŠĪS

ROKASGRĀMATAS NODAĻU AR

NOSAUKUMU „ATSITIENS UN SAISTĪTIE BRĪDINĀJUMI”. Dziļuma regulēšana Atvienojiet kontaktdakšu no rozetes. Atlaidiet vaļīgāk dziļuma regulēšanas sviru, kas atrodas elektroinstrumenta labajā pusē. Slēdzis ir aprīkots ar atsperi un automātiski nolaidīsies zemāk. 8. ATTĒLS Kad būs iestatīts vajadzīgais dziļums, pievelciet sviru pretēji pulksteņrādītāju kustības virzienam. Pārbaudiet vajadzīgo dziļumu.

A. Dziļuma regulēšanas svira B. Dziļuma skala Griezuma līnijas norādītājs Ierobs griezuma līnijas noteikšanai norāda aptuveno griezuma līniju. Veiciet pārbaudes griezumus atgriezumu materiālos, lai pārliecinātos par faktisko griezuma līniju.

A. Griezuma līnijas norādītājs Vispārīgi griezumi Uzturiet ciešu satvērienu un darbiniet slēdzi atbilstoši vajadzīgajam. Nekādā gadījumā nepielietojiet spēku. Izmantojiet vieglu un ilgstošu spiedienu 10. ATTĒLS UZMANĪBU

1. Pirms mēģināt veikt griezumu, pārliecinieties, ka

apstrādājamais materiāls ir nostiprināts skrūvspīlēs vai ar fiksatoru.

2. Stāviet tā, lai ķermenis atrastos vienā vai otrā diska pusē,

bet ne vienā līnijā ar disku. Ir svarīgi nodrošināt pareizu instrumenta atbalstu un novietot ķermeni tā, lai tas pēc iespējas mazāk tiktu apdraudēts diska ieķeršanās un atsitiena gadījumā.

3. Griešanas laikā turiet instrumentu cieši satvertu un vienmēr

esiet gatavi kontrolēt griešanas procesu.

4. Izvairieties no diska iesprūšanas, savērpšanās vai

iespiešanas apstrādājamajā materiālā, kā arī no jebkāda pārmērīga spiediena izdarīšanas uz diska sāniem. Flīžu griešana Pirms mēģināt veikt griezumu, pārliecinieties, ka apstrādājamais materiāls ir nostiprināts skrūvspīlēs vai ar fiksatoru. Ieslēdziet elektroinstrumentu un nogaidiet, līdz disks būs sasniedzis pilnu ātrumu. Lai veiktu griezumus, kas sniedzas līdz flīzes malai, veiciet griezumu pa attiecīgo līniju līdz malām un tālāk. Vispirms veiciet virspusēju griezumu pa vajadzīgo līniju un pēc tam atkārtojiet vairākus griezumu, lai pakāpeniski pārgrieztu flīzi. Šis instruments nav paredzēts gala slīpēšanai. Ja griezumam 105ir vajadzīga gluda, noslīpētas malas, lai to panāktu, lietojiet atbilstošus flīžu apstrādes instrumentus. Iezāģējumi Dremel DSM20 lielums un daudzpusība padara to ideāli piemērotu iezāģējumu veikšanai dažādās virsmās, piemēram, grīdas segumā vai apšuvuma paneļos.

1. Atzīmējiet vajadzīgo griezumu līnijas uz griežamā materiāla.

2. Atlaidiet vaļīgi dziļuma regulēšanas sviru, lai ar atsperi

noslogotā pamatplāksne tiek atbrīvota un pārvietojas uz dziļuma nulles iestatījumu. Šī griezuma laikā dziļuma regulēšanas sviru atstājiet vaļīgu.

3. Novietojiet instrumenta pamatni uz apstrādājamā materiāla un

diskam sasniegt pilnu ātrumu.

5. Lēnām laidiet darbarīku uz leju, ļaujot ripai iegriezties

materiālā. 12. ATTĒLS

6. Virziet instrumentu uz priekšu un pabeidziet griezumu.

7. Atlaidiet slēdzi un ļaujiet diskam pilnībā apstāties.

8. Noņemiet instrumentu no apstrādājamā materiāla.

9. Lai pabeigtu griešanu, atkārtojiet 3. - 8. darbību.

Paralēlā griešana Vispirms nosakiet vajadzīgo griezuma augstumu. Veicot grīdas seguma uzstādīšanas darbus, ņemiet vērā grīdas seguma saistvielas, paša grīdas seguma un citu materiālu biezumu, kas kopā veidos pabeigtās grīdas biezumu.

1. Uzstādiet paralēlās griešanas disku atbilstoši nodaļā

„Paralēlās griešanas diska montāža” aprakstītajam.

2. Noregulējiet diska griešanas dziļumu atbilstoši vajadzīgajam.

3. Novietojiet instrumentu sāniski, lai paralēlās griešanas

pamatplāksne balstās pret grīdu.

4. Cieši satveriet instrumentu. Ieslēdziet instrumentu un ļaujiet

tam sasniegt pilnu ātrumu pirms saskares ar griežamo materiālu.

5. Pabeidziet griešanu un pirms instrumenta izslēgšanas

noņemiet to no apstrādājamā materiāla. 13. ATTĒLS Lielu plākšņu griešana Griešanas laikā lielas plāksnes ieliecas vai izliecas, atkarībā no atbalsta veida. Ja mēģināsit veikt griezumu, pirms tam nenolīmeņojot un neatbalstot plāksni, diskam būs tendence iesprūst, izraisot ATSITIENUS un motors tiks pārmērīgi noslogots.

Atbalstiet paneli vai dēli griezuma tuvumā, atbilstoši 15. ATTĒLĀ parādītajam. Pārliecinieties, ka griezuma dziļums ir iestatīts tā, lai pārgriezta tiktu tikai plāksne vai dēlis, nevis arī galds vai darbgalds. Apstrādājamā objekta pacelšanai un atbalstīšanai paredzētos balsteņus jānovieto tā, lai to platākās puses balstītos pret apstrādājamo objektu un atrastos uz galda vai darbgalda. Neatbalstiet apstrādājamo objektu pret šaurajām pusēm, jo tādējādi netiek panākta stabilitāte. Ja griežamās plāksnes ir pārāk lielas, lai tiktu novietotas uz galda vai darbgalda, novietojiet balsteņus uz grīdas un nostipriniet.

A. Pareizi Taisnas malas vadotne Taisnas malas vadotne (pēc izvēles pieejams papildaprīkojums) tiek lietots, lai veiktu apstrādājamā objekta malām paralēlus griezumus un to var izmantot pamatplāksnes katrā pusē, lai veiktu griezumus gan apstrādājamā objekta kreisajā, gan labajā pusē. PIEZĪME: Izmantojot taisnās malas vadotni instrumenta kreisajā vai labajā pusē, novietojiet vadotni atbilstoši parādītajam.

Griešana koksnes šķiedru virzienā Griešana koksnes šķiedru virzienā ir viegli veicama, izmantojot taisnās malas vadotni. Taisnas malas vadotne ir pieejama kā piederums (pieejams pēc izvēles). Lai pievienotu, ievietojiet taisnas malas vadotni, pamatplāksnes spraugās ievietojiet barjeru atbilstoši parādītajam, lai iestatītu vajadzīgo platumu un nostipriniet ar skrūvi. 17. ATTĒLS

A. Vajadzīgais griezuma platums B. Taisns C. Iestatīšanas skrūve Griešanas vadotne Griežot lielas plāksnes, taisnas malas vadotne var neļaut sasniegt vajadzīgo griezuma platumu. Piestipriniet ar spīlēm vai pienaglojiet taisnu 1” (25 mm) koka gabalu plāksnei kā vadotni. 18. ATTĒLS Piespiediet pēdas sānus pret dēļa vadotni.

A. Vajadzīgais griezuma platums B. Griešanas vadotne 2” x 4” (5,8 cm x 11,6 cm) griešanas vadotne Dremel DSM20 un 2” x 4” (5,8 cm x 11,6 cm) griešanas vadotni (pēc izvēles pieejams papildpiederums) var izmantot 2” x 4” (5,8 cm x 11,6 cm) kokmateriālu ātrai un precīzai griešanai. Līdz ar to, ka griezuma dziļums ir mazāks par 2” x 4” (5,8 cm x 11,6 cm) kokmateriālu biezumu, ir nepieciešams veikt vienu griezumu katrā kokmateriālu pusē, lai apstrādājamie kokmateriāli tiktu pilnībā pārgriezti.

1. Nomēriet un atzīmējiet vajadzīgo griezuma līniju uz koksnes

2. Bīdiet 2” x 4” (5,8 cm x 11,6 cm) griešanas vadotni pāri

griežamajam objektam vajadzīgajā griešanas vietā. Piezīme. Ja tiek lietots standarta disks, nomēriet 1” collas nobīdi, lai pareizi savietotu vadotni ar nobīdes indikatoru griešanas vadotnē. Izmantojot paralēlas griešanas disku, savietojiet instrumenta barjeru ar griezuma līniju.

3. Ar spīlēm nostipriniet griešanas vadotni vajadzīgajā vietā pie

apstrādājamā priekšmeta, lai veiktu griezumu.

5. Apgrieziet apstrādājamo priekšmetu otrādi, atstājot vietā

piestiprināto vadotni un veiciet otru griezumu, lai pilnībā pārgrieztu 2” x 4” (5,8 cm x 11,6 cm). 106Griešanas zem leņķa/apgriešanas vadotne Dremel DSM20, griešanas zem leņķa/apgriešanas vadotne (pēc izvēles pieejams papildpiederums) un paralēlas griešanas disks ir perfekta kombinācija, lai veiktu slīpus, izliektus un taisnus griezumus plintīs, arhītrāvos un profilos. Leņķa indikatori arī palīdz veikt precīzus griezumus citos bieži izmantojamos leņķos, piemēram, 15°, 22,5° vai 30°.

1. Nomēriet un atzīmējiet vajadzīgo griezuma līniju uz koksnes

2. Novietojiet griešanas zem leņķa/apgriešanas vadotni pāri

griežamajam objektam vajadzīgajā griešanas vietā.

3. Ar spīlēm nostipriniet griešanas vadotni vajadzīgajā vietā pie

apstrādājamā priekšmeta, lai veiktu griezumu.

4. Turiet instrumentu cieši satvertu un veiciet griezumu.

Taisni griezumi - izmantojiet griešanas vadotnes ārējo malu kā barjeru. 20. ATTĒLS Griezumi 45° leņķī - izmantojiet griešanas vadotnes malu ar leņķi kā barjeru. 21. ATTĒLS UZMANĪBU

PIRMS INSTRUMENTA IEDARBINĀŠANAS

NODROŠINIET, LAI DARBARĪKS BŪTU PAREIZI NOVIETOS UZ VADOTNES UN UZMANIETIES, KAD INSTRUMENTS TIEK APSTĀDINĀTS GRIEZUMA SLIEDĒ, LAI GRIEZĒJDISKS NENONĀKTU SASKARĒ AR GRIEŠANAS VADOTNI. Griezumi zem leņķa (15°, 22,5° vai 30°)- pagrieziet griešanas vadotni attiecīgajā stūrī un iestatiet vajadzīgo leņķi, izmantojot leņķa indikatora atzīmes uz griešanas vadotnes un veiciet griezumu, izmantojot griešanas vadotnes ārējo malu kā barjeru.

Griezumi 45° slīpumā - izmantojot tikai paralēlas griešanas disku, ievietojiet zāģi griezuma sliedē, lai pabeigtu griezumu.

Vadotne pozicionē zāģi, lai veiktu zāģējumus apstrādājamajās sagatavēs, kuru biezums sasniedz 9/16”. Lai veiktu griezumu, vispirms ievietojiet instrumentu sliedē, lai tā pamatnes aizmugure saslēgtos ar manipulatoru. Ieslēdziet instrumentu cieši satvertu un veiciet griezumu. Izslēdziet instrumentu pirms tā noņemšanas no vadotnes. Nosakiet, vai ir vajadzīgs griezums iekšpusē pa kreisi, ārpusē pa kreisi, iekšpusē pa labi vai ārpusē pa labi un attiecīgi novietojiet apstrādājamo sagatavi. Pozīcijas A, B, C vai D. 23. ATTĒLS

22. ATTĒLS. Piederumu tabula, skat. titullapu.

Papildinājums tālāk: Piederumi Pielietojums DSM500 Abrazīvs griezējdisks ar karbīda graudiņiem, paredzēts koksnes un citu mīkstu materiālu griešanai. DSM510 Armēts 1. tipa abrazīvs griezējdisks, kas ir paredzēts dažādu materiālu, piemēram, metālu un plastmasu griešanai. DSM520 Armēts 1. tipa abrazīvs griezējdisks, kas ir paredzēts griezumu veikšanai mūrī un akmenī. DSM540 Dimanta abrazīvais disks, paredzēts cietu materiālu, piemēram, marmora, betona, ķieģeļu, porcelāna un flīžu griešanai. DSM600 Novirzīts sbrazīvs griezējdisks ar karbīda graudiņiem, paredzēts koksnes un citu mīkstu materiālu griešanai. APKALPOŠANA Elektroinstrumenta profilaktiskās apkalpošanas laikā, ko veicis nepilnvarots personāls, var tikt izmainīts iekšējo savienotāju un citu sastāvdaļu novietojums, kas var radīt nopietnas briesmas lietotājam. Mēs iesakām visus elektroinstrumenta apkalpošanas darbus veikt firmas Dremel pilnvarotā tehniskās apkalpošanas iestādē. Lai izvairītos no elektriskā trieciena un savainojumiem elektroinstrumenta patvaļīgas ieslēgšanās dēļ, pirms tīrīšanas vai apkalpošanas atvienojiet tā elektriskā vada kontaktdakšu no elektrotīkla kontaktligzdas.

UZMANĪBU LAI IZVAIRĪTOS NO NEGADĪJUMIEM, PIRMS TĪRĪŠANAS VIENMĒR ATVIENOJIET INSTRUMENTU UN/VAI UZLĀDES IERĪCI NO STRĀVAS PADEVES AVOTA. Visefektīvāk instrumentu var tīrīt ar saspiestu gaisu. Tīrot instrumentus ar sausu saspiesto gaisu, vienmēr lietojiet aizsargbrilles. Ventilācijas atverēm un svirslēdžiem vienmēr jābūt tīriem un bez svešķermeņiem. Nemēģiniet tīrīt instrumentu, ievadot tā atverēs smailus priekšmetus. UZMANĪBU NOTEIKTI TĪRĪŠANAS LĪDZEKĻI UN

ŠĶĪDUMI VAR SABOJĀT IERĪCES

PLASTMASAS DAĻAS. Pie šādām vielām pieder: benzīns, oglekļa tetrahlorīds, hloru saturoši tīrīšanas šķīdumi, kā arī amonjaks un amonjaku saturoši sadzīves mazgāšanas līdzekļi.

REMONTU VAR VEIKT LIETOTĀJS. Elektroinstrumenta profilaktiskās apkalpošanas laikā, ko veicis nepilnvarots personāls, var tikt izmainīts iekšējo savienotāju un citu sastāvdaļu novietojums, kas var radīt nopietnas briesmas lietotājam. Mēs iesakām visus apkalpošanas darbus veikt firmas Dremel pilnvarotā tehniskās apkalpošanas iestādē. TEHNISKĀS APKOPES SPECIĀLISTIEM: pirms apkopes vai tīrīšanas atvienojiet elektroinstrumentu un/vai uzlādes ierīci no elektrobarošanas avota. 107Šā DREMEL izstrādājuma garantija atbilst starptautiskajā un nacionālajā likumdošanā noteiktajām prasībām; garantija neattiecas uz bojājumiem, ko izraisījis normāls nodilums un nolietojums, izstrādājuma pārslodze vai nepareiza izmantošana. Pretenziju gadījumā nosūtiet neizjauktu instrumentu vai uzlādes ierīci kopā ar iegādes datumu apliecinošu dokumentu uz tuvāko specializēto tirdzniecības vietu. sazināŠanās ar DrEMEl Plašāku informāciju par Dremel piedāvājumu, atbalsta dienestu un karsto palīdzības līniju skatiet vietnē www.dremel.com. Dremel Europe, P.O. Box 3267, 4800 DG Breda, Nīderlande
