Caratteristica	Dettagli
Tipo di prodotto	Sega
Dimensioni della lama	34 mm
Materiali compatibili	Legno, plastica, metallo leggero
Velocità di rotazione	Variabile, fino a 35.000 giri/min
Peso	1,2 kg
Alimentazione	Elettrica, 230 V
Uso consigliato	Taglio preciso, lavori fai-da-te
Manutenzione	Pulizia regolare, controllo della lama
Sicurezza	Indossare occhiali protettivi, evitare il contatto con l'acqua
Accessori inclusi	Lama da sega, guida di taglio
Garanzia	2 anni

Domande frequenti - DSM2034 DREMEL

Come posso cambiare la lama della DREMEL DSM2034?

Per cambiare la lama, assicurarsi che l\'utensile sia scollegato dalla corrente. Utilizzare la chiave fornita per allentare la vite di fissaggio della lama, rimuovere la lama vecchia, posizionare la nuova lama allineandola correttamente, quindi stringere la vite di fissaggio.

Qual è la profondità massima di taglio della DREMEL DSM2034?

La profondità massima di taglio della DREMEL DSM2034 è di 34 mm.

Posso usare la DREMEL DSM2034 per tagliare materiali duri come il metallo?

La DREMEL DSM2034 è progettata principalmente per tagliare materiali come legno, plastica e laminato. Per il metallo, si consiglia di utilizzare lame specificamente progettate per questo materiale.

Come pulisco la mia DREMEL DSM2034 dopo l\'uso?

Dopo l\'uso, scollegare l\'utensile e utilizzare un panno asciutto per rimuovere polvere e detriti. Evitare l\'uso di acqua o prodotti chimici che potrebbero danneggiare l\'utensile.

Cosa fare se la mia DREMEL DSM2034 non si avvia?

Verificare innanzitutto che l\'utensile sia correttamente collegato. Assicurarsi inoltre che il cavo di alimentazione non sia danneggiato. Se il problema persiste, potrebbe essere necessario contattare un servizio di riparazione.

La DREMEL DSM2034 è dotata di un sistema di protezione contro il surriscaldamento?

Sì, la DREMEL DSM2034 è dotata di un sistema di protezione contro il surriscaldamento che arresta l\'utensile in caso di surriscaldamento per evitare danni.

Quali tipi di lame posso usare con la DREMEL DSM2034?

La DREMEL DSM2034 è compatibile con una varietà di lame DREMEL progettate per il taglio di diversi materiali, inclusi legno, plastica e laminato. Consultare il manuale per raccomandazioni specifiche.

Qual è la garanzia della DREMEL DSM2034?

La DREMEL DSM2034 è generalmente fornita con una garanzia limitata di un anno. Verificare i dettagli dell\'acquisto per la durata esatta della garanzia.

Come regolo la velocità di taglio della DREMEL DSM2034?

È possibile regolare la velocità di taglio utilizzando la manopola di controllo della velocità situata sull\'utensile. Ruotarla per aumentare o diminuire la velocità in base al materiale da tagliare.

MANUALE UTENTE DSM2034 DREMEL

CE DICIHIARAZIONE DI CONFORMITA Dichiaramo, assumendo la piena responsabilità di tale dichiarazione, che il prodotto è conforme alle segunti normative e ai relativi documenti: EN60745, EN55014 in base alle prescrizioni delle direttive 2006/95/EC, 2004/108/EC, 2006/42/EC.

RUMOROSITA/VIBRAZIONE Misurato in conformità al EN60745 il livello di pressione acustica di quello utensile è 96 dB(A) ed il livello di potenza acustica 108 dB(A) (deviarazione standard: 3 dB), e la vibrazione 3.3 m/s² (metodo mano-braccio).

NOTA: Il valore totale dichiarato vibrazioni è stato misurato con un metod di test standard e più essere usato per confrontare un utensile con un altro. Esso più inoltre essere usato per una valutazione preliminare dell'esposizione.

ATTENZIONE

L'emissione di vibrazioni durante l'utilizzo dell'eletroutensile.
puo variate dal valore totale dichiarato in base al modo in cui si utilizezza l'utenis. Fare una stima dell'esposizione nelle

condizioni di utilizzo attuali e, di consegenza, identificare le misure di sicurezza per la protezione personale (prendendo in considerazione tutte le parti del ciclo di funzionamento come le volte in cui l'utensile viene spento e quando funziona in folle或者其他 tempo di azionamento).

Fascicolo tecnico presso: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

NL

USARE OCCHIALI DI PROTEZIONE

USARE PROTEZIONE ACUSTICA

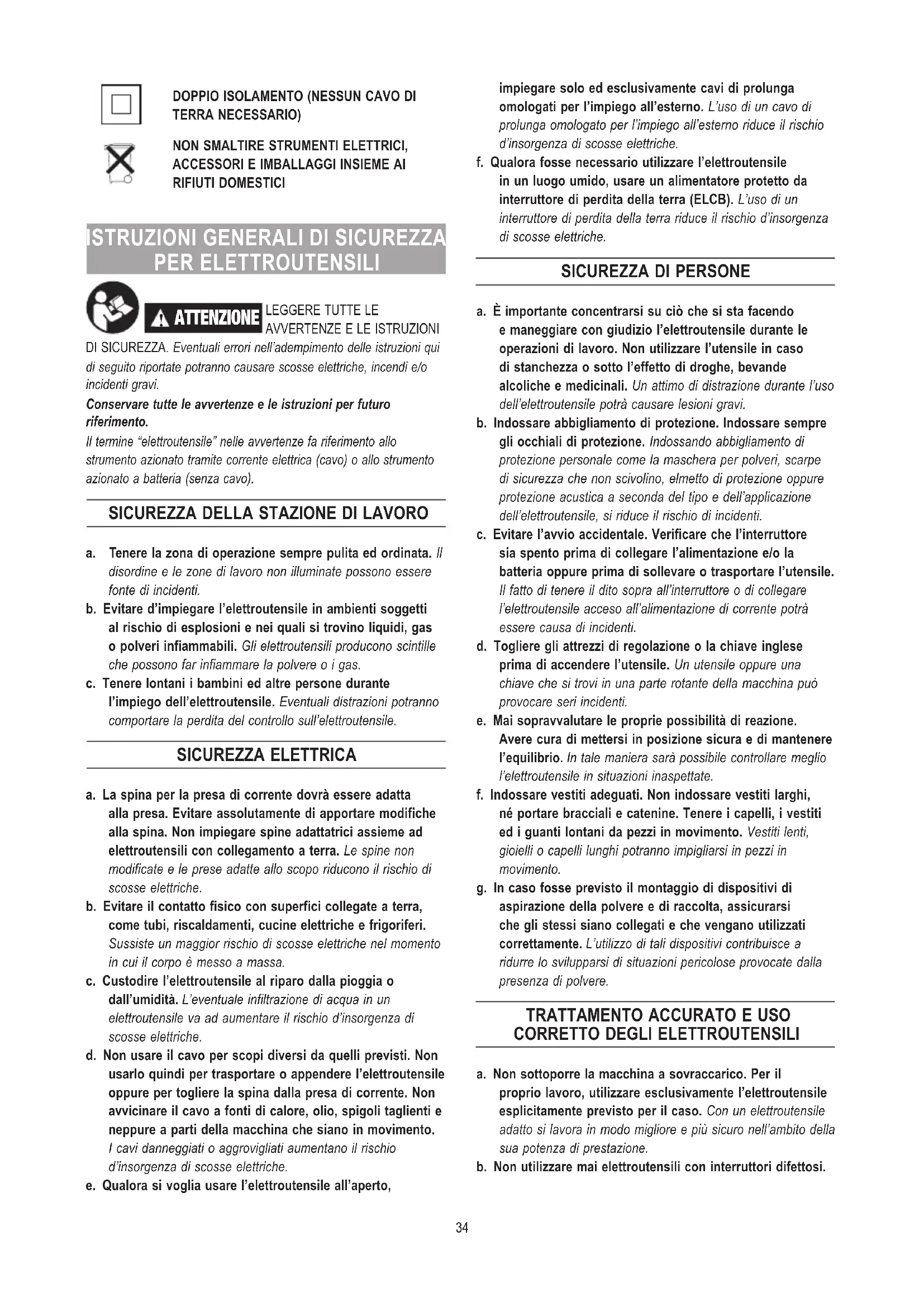

DOPPIO ISOLAMENTO (NESSUN CAVO DI TERRA NECESSARIO)

NON SMALTIRE STRUMENTI ELETTRICI, ACCESSORIE IMBALLAGGI INSieme AI RIFIUTI DOMESTICI

ISTRUZIONI GENERALI DI SICUREZZA PER ELETTROUTENSILI

ATTENZIONE

LEGGERETUTTLE

AVERTENZE E LE ISTRUZIONI

DI SICUREZZA. Eventuali errori nell'adempimento delle istruzioni qui di seguito riportate potanno causare scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avventenze e le istruzioni per futuro riferimento.

Il termine "eletttroutensile" nelle avventenze fa riferimento allo strumento azionato tramite corrente elettrica (cavo) o allo strumento azionato a batteria (senza cavo).

SICUREZZA DELLA STAZIONE DI LAVORO

a. Tenere la zona di operazione sempre pulita ed ordinata. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.
b. Evitare d'impiegare l'elettROUTensile in ambienti soggetti al rischio di esplizioni e nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettROUTensili producono scintille che possono far infiammare la polvere o i gas.
c. Tenere lontani i bambini ed altre persone durante l'impiego dell'eletttroutensile. Eventuali distrazioni potranno comportare la perdita del controlio sull'eletttroutensile.

SICUREZZA ELETTRICA

a. La spina per la presa di corrente dovrà essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettROUTENSili con collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.
b. Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo èesso a massa.
c. Custodire l'elettROUTensile al riparo alla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un elettROUTensile va ad augmentare il rischio d'insorgenza di scosse elettriche.
d. Non usare il cavo per scopi diversi da quelli previsti. Non usarlo quindi per trasportare o appendere l'elettroutensile oppure per togliere la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggravigiati augmentano il rischio d'insorgenza di scosse elettriche.
e. Qualora si voglia usare I'eeltroutensile all'aperto,

impiegare solo ed esclusivamente cavi di prolunga omologati per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.

f. Qualora fosse necessario utilizzare l'electroutensile in un luogo umido, usare un alimentatore protetto da interrottore di perdita della terra (ELCB). L'uso di un interrottore di perdita della terra riduce il rischio d'insorgenza di scosse elettriche.

SICUREZZA DI PERSONE

a. É importante concentrarsi su cui che si sta facendo e maneggiare con giudizio l'eletttroutensile durante le operazioni di lavoro. Non utilizzato l'utensile in caso di stanchezza o tutto l'effetto di droge, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'eletttroutensile potra causare lesioni gravi.
b. Indossare abbligamento di protezione. Indossare sempre gli occhiali di protezione. Indossando abbligamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettrotensile, si riduce il rischio di incidenti.
c. Evitare l'avvio accidentale. Verificare che l'interruttore sua spento prima di collegare l'alimentazione e/o la batteria oppure prima di sollevare o trasportare l'utensile. Il fatto di tenere il dito sopra all'interruttore o di collegare l'eeltroutensile acceso all'alimentazione di corrente potra essere causa di incidenti.
d. Togliere gli attrezzi di regolazione o la chiave inglese prima di accendere l'utensile. Un utensile oppure una chiave che si trovi in una parte rotante della macchina cui provocare seri incidenti.
e. Mai sopravvalutare le proprie possibilità di reazione.
Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio. In tale maniera sare possibile controllare meglio l'elettrotensile in situazioni inaspettate.
f. Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
g. In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di tali dispositivi contribuisce a ridurre lo svilupparsi di situazioni pericolose provocate alla presenza di polvere.

TRATTAMENTO ACCURATO E USO CORRETTO DEGLI ELETTROUTENSILI

a. Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato esclusivamente l'elettrotensile escludamente previsto per il caso. Con un elettrotensile adatto si lavora in modo migliorare e più sicuro nell'ambito della sua potenza di prestazione.
b. Non utilizzato mai eletttroutensili con interrupttori difettosi.

Un elettROUTENSILE con l'interruttore rotto è pericoloso e delve essere aggiustato.

c. Scollegare la spina dall'alimentazione e/o la batteria dall'eletttroutensile prima di eseguire qualunque regolazione, sostituire gli accessori o riporre gli eletttroutensili. Tale precauzione evitera che l'eletttroutensile possa essere什么意思 in funzione involontariamente.
d. Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano fatto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperienza.
e. Effettuare accuramente la manutenzione dell'eletttroutensile. Verificare che le parti mobili dell'eletttroutensile funzionino perfettamente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'eletttroutensile stesso. Prima di iniziare l'impio, far riparare le parti danneggiate. Numerosi incidenti vengono causati da eletttroutensili la cui manutenzione è stata effettuata molto更快.
f. Mantenere gli utensili da taglio sempre affiliati e puliti.
Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentlymente e sono più facili da condurre.
g. Utilizzare utensili elettrici, accessori, attrezzi, ecc. in conformità con le presenti istruzioni, tenere sempre presente le condizioni di lavoro e le operazione da eseguire. L'impiego di eletttroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericolo.

TRATTAMENTO ACCURATO E USOCORRETTO DEGLI UTENSILI A BATTERIA

a. Ricaricare solo con il caricatore specificato dal costruttore. Un caricabatterie adatto ad un tipo di batteria cui creare rischio di incendio se usato con un altro tipo di batteria.
b. Usare gli strumenti a batteria solo con le apposite batterie specificate. L'uso di altri tipi di batterie cui creare rischio di lesioni e di incendio.
c. Quando la batteria non è in uso, tenerla lontano da oggetti metallici quali fermagli, monete, chiavi, chiodi, viti o altri piccoli oggetti in metallo che possono create un collegamento da un terminale all'altro. La formazione di cortocircuito tra i terminali della batteria può provocare incendi o usioni.
d. In caso di utilizzo non corretto, alla batteria cui uscire del liquido; evitare di toccarlo. In caso di contatto occidentale, sciacquare con acqua. Se il liquido entra a contatto con gli occhi, contattare un medico. Il liquido fuoriuscito alla batteria cui causare irritazione o uszioni.

ASSISTENZA

a. Fare riparare l'eeltroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi

di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettroutensile.

AVVERTENZE DI SICUREZZA SPECIFICHE DELLA MACCHINA

AVVERTENZE DI SICUREZZA PER LA TRONCATRICE

a. La protezione fornita deve essere fissata in modo sicuro all'elettrotensile e posizionata in modo da garantire la massima sicurezza affinché solo una minima parte del disco sua esposta verso l'operatore. Sia l'operatore che le altre persone devono tenersi lontano dal piano del disco in rotazione. La protezione protege l'operatore dai frammenti di disco rotto e dal contatto accidentale con il disco.
b. Con l'elettROUTensile devono essere usati solo dischi abrasivi rinforzati o diamantati in acciaio legato. // simplice fatto che un accessorio possa essere fissato all'elettROUTensile non è una garanzia per un impiego sicuro.
c. Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettROUTensile. Un accessorio che giri più rapidamente di quello consentito può danneggiato.
d. Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative escludamente raccomandate. Ad esempio: mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolo di romperli.
e. Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio del diametro corretto. Flange adatte hanno una funzione di correto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottura della mola abrasiva.
f. Non utilizzato mai mole abrasive usurate previste per elettroutensili più grandi. Mole abrasive previste per elettroutensili più grandi non sono concepite per le maggiori velocità di elettroutensili più piccoli e posso sono rompersi.
g. Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'eletttroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllaria a sufficienza.
h. Le dimensioni di dischi abrasivi e flange devono adattarsi perfettamente al mandrino portamola dell'elettROUTensile. Portautensili e flange che non si adattano perfettamente al mandrino portamola dell'elettROUTensile non ruotano in modo uniforme, vibrano molto forte e possono provocare la perdita del controllo.
i. Non utilizzato mai dischi danneggiati. Prima di agli utilizzato, controllare i dischi per verificare che non vi siano scheggiature o crepe. Se l'elettroutensile oppure il disco impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un disco intatto. Una volta controllato

e montato il disco, far funzionare l'elettROUTensile per la durata di un minuto con il numero massimo di giri avendo cura di teneri lontani e di impedire ancche ad altre persone presenti di avvinciniarsi al disco in rotazione. Nella maggior parte dei casi i dischi danneggiati si rompono nel corso di questo periodo di prova.

j. Indossare abbligamente di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei scaraventati per l'aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.
k. Avere cura di evitare che altre persone possano avvincinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligamento protettivo personale. Frammenti del pezzo in lavorazione oppure dischi rotti sono volar via oppure provocare incidentianche al di fuori della zona diretta di lavoro.
I. Quando si esuguono lavori in cui vi è pericolo che l'accessorio impiegato possa arrivare a toccare cavi elettrici nascosti oppureanche il cavo elettrico dell'elettroutensile stesso, operare con l'elettroutensile afferrandolo sempre alle superfici di impugnatura isolate. Un contatto con un cavo elettrico mette sotto tensione anche parti in metallo dell'elettroutensile provocando quando una scossa elettrica all'operaatore.
m. Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori. Se si perde il controllo sull'elettroutensile vi è il pericolò di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il disco in rotazione.
n. Mai pogiare l'elettROUTENSILE prima che il portautensili o l'accessorio impiegato non si sua fermato completeness. Il disco in rotazione cui entrare in contatto con la superficie di appoggio facendoVi perdere il controllo dell'elettROUTENSILE.
o. Mai trasportare l'elettROUTENSILE quando this dovesse essere alla in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'operatore e potrebbe arrivare a ferire seriamente il corpo dell'operatore.
p. Pulire regolarmente le feritoie di ventilazione dell'elettROUTensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo cui provocare pericoli di origine elettrica.
q. Non utilizzato mai l'elettroutensile nelle vicinanze di materiali inflammabili. Le scintille possono incendiare quosti materiali.
r. Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

AVVERTENZE DI PERICOLO COMUNI A OPERAZIONI DI LEVIGATURA E DI TRONCATURA

a. Questo elettROUTensile è destinato a funzionare come levigatrice o troncatrice. Attenersi a tutte le avventenze di pericolo, istruzioni, rappresentazioni e dati che si ricevono insieme all' elettROUTensile. In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti.
b. Con quello elettroutensile non sono consiglie operazioni quali sabbiatura, spazzolatura metallica o lucidatura. Le operazioni per le quali l'eeltroutensile non è stato progettato possono creare un rischio e causare lesioni personali.
c. Non utilizzato nessun accessorio che la casa costruttrice non abbia espllicitamente previsto e raccomandato per quello elettROUTensile. Il semplice fatto che un accessorio possa essere fissato al Vostro elettROUTensile non è una garanzia per un impiego sicuro.
d. Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull'elettROUTensile. Un accessorio che giri più rapidamente di quello consentito può essere danneggiato.
e. Il diametro esterno e lo spessore dell'accessorio montato devono corrispondere ai dati delle dimensioni dell'elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sare possibile schermarli oppure controllari a sufficientia.
f. Dischi abrasivi, flange, platorelli oppure altri portautensili ed accessori devono adattarsi perfettamente al mandrino portamola dell'elettROUTensile in dotazione. Portautensili ed accessori che non si adattano perfettamente al mandrino portamola dell'elettROUTensile non ruotano in modo uniforme, vibrano molto forte e posso sono provocare la perdita del controllo.
g. Non utilizzato mai portautensili od accessori danneggiati. Prima di anni utilizzato controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non visiano scheggiature o crepature, che il platorello non sia soggetti ad incrinature, crepature o forte usura e che le spazzole metalliche non abbiano fili metallici allentati oppure rotti. Se l'elettROUTensile oppure l'accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l'elettROUTensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire ancde ad altre persone presenti di avvincinarsi al portautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di quello periodo di prova.
h. Indossare abbligamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, quanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole

particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei scaraventati per l'aria nel corso di diverse applicazioni.. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolò di perdere l'udito.

i. Avere cura di evitare che altre persone possano avvincinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbligamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti sono volar via oppure provocare incidentianche al di fuori della zona diretta di lavoro.
j. Tenere l'electroutensile sempre per le superfici isolate dell'impugnatura qualora venissero effettuati lavori durante i quali l'accessorio potrebboVenire a dato con cavi elettrici nascosti oppure con il proprio cavo di rete. Il dato con un cavo sotto tensione cuiMETTE sotto tensione anche parti metalliche dell'utensile, causando una scossa elettrica.
k. Tenere il cavo di collegamento elettrico sempre lontano da portautensili o accessori in rotazione. Se si除去 il controllo sull'elettroutensile vi è il pericololo di troncare o di colpire il cavo di collegamento elettrico e la Vostra mano o braccio più arrivare a toccare il portautensili o accessorio in rotazione.
I. Mai pogiare l'electroutensile prima che il portautensili o l'accessorio impiegato non si sua fermato completeness. L'utensile in rotazione cui entrare in contatto con la superficie di appoggio facendo Vi perdere il controlo sull'electroutensile.
m. Mai trasportare l'electroutensile perché questo dovesse essere più近些a in funzione. Attraverso un contatto casuale l'utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell'opereatore e potrebbe arrivare a ferire seriamente il corpo dell'opereatore.
n. Pulire regolarmente le feritoie di ventilazione dell'elettROUTensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo cui provocare pericoli di origine elettrica.
o. Non utilizzato mai l'elettrotensile nelle vicinanze di materiali inflammabili. Le scintille possono far prendere fuoco quosti materiali.
p. Non utilizzato mai accessori che richiedano refrigeranti liquidi. L'utilizzo di acqua o di altri liquidi refrigeranti cui provocare una scossa di corrente elettrica.

CONTRACCOLPO E RELATIVE AVVERTENZE DI PERICOLO

Un contraccolpo è l'improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come cui è possere un disco abrasivo, platorello, spazzola metallica ecc.. Agganciandiò oppure bloccandosi il portautensili o accessorio provoca un arresto improvisario della rotazione dello stesso. In questo caso l'operaore non è più in grado di controllare l'elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposa a quella della rotazione del portautensili o dell'accessorio.

Se p.es. un disco abrasivo resta agganciato o bloccato nel

pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rianere impigliato provocando in questo modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall'operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possanoanche rompersi.

Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell'elettroutensile. Esso può essere evitato sostanto prendendo misure adatte di sicurezza come alla descrizione che segue.

a. Tenere sempre ben saldo l'elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l'impugnatura supplementare in modo da poter averere sempre il maggiore controlo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di piano carico. Prendendo appropriate misure di precauzione l'operatore cui è essere in grado di tenero sotto controlo le forze di contraccolpo e delle reazione a scatti.
b. Mai avvincare la propria mano alla zona degli utensili in rotazione. Nel corso dell'azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano.
c. Evitare di avvincinarsi con il proprio corpo alla zona in cui l'elettroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell'elettroutensile che si sviluppa nella direzione opposa a quella della rotazione della mola abrasiva al punto di blocco.
d. Operare con particolare attenzione in prossimità di spigoli, spigoli taglienti ecc.. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimonervi bloccati. L'utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo.
e. Non utilizzato seghe a catena e neppure lame dentellate. Questo tipo di accessori provocano spesso un contraccolpo oppure la perdita del contro lull'elettrotensile.

PARTICULARI AVVERTENZE DI PERICOLO PER OPERAZIONI DI LEVIGATURA E DI TRONCATURA

a. Utilizzare esclusivamente utensili abrasivi che siano escludamente ammessi per l'eletttroutensile in dotazione e sempre in combinazione con la calotta di protezione prevista per agli utensile abrasivo. Utensili abrasivi che non sono previsti per l'eletttroutensile non possono essere sufficientemente schermati e sono insicuri.
b. La calotta di protezione deve essere applicata con sicurezza all'elettroutensile e regolata in modo tale da poter garantire il massimo possibile di sicurezza,cioe, che la parte dell'utensile abrasivo che alla protezione indica verso l'operatore deve essere ridotta al minimo possibile. La calotta di protezione ha il compito di proteggere l'operatore da frammenti, contatto accidentale con l'utensile abrasivo e scintille che sono incendiare gli abiti.

c. Utensili abrasivi possono essere utilizzati esclusivamente per le possibilità applicative esplicitamente raccomandate. P.es.: Mai eseguire lavori di levigatura con la superficie laterale di un disco abrasivo da taglio diritto. Mole abrasive da taglio diritto sono previste per l'asportazione di materiale con il bordo del disco. Esercitando dei carichi laterali su quosti utensili abrasivi vi è il pericolò di romperli.
d. Per la mola abrasiva selezionata, utilizzare sempre flange di serraggio che siano in perfetto stato e che siano della corretta dimensione e forma. Flange adatte hanno una funzione di correto supporto della mola abrasiva riducendo il più possibile il pericolo di una rottrura della mola abrasiva. É possibile che vi sia una differenza tra flange per mole abrasive da taglio diritto e flange per mole abrasive di altri tipo.
e. Non utilizzato mai mole abrasive usurate previste per eletttroutensili più grandi. Mole abrasive previste per eletttroutensili più grandi non sono concepite per le maggiori velocità di eletttroutensili più piccoli e possono rompersi.

ULTERIORI AVVERTENZE DI PERICOLO SPECIFICHE PER LAVORI DI TRONCATURA

a. Evitare di far bloccare il disco abrasivo da taglio diritto oppure di esercitare una pressione troppo alta. Non eseguire tagliccessivamente profondi. Sottoponendo la mola da taglio diritto a carico excessivo se ne aumento la sollecitatione e la si rende maggiornente soggetta ad angolature improprie o a blocchi venendo così create il pericolo di contraccolpo oppure di rottrura dell'utensile abrasivo.
b. Evitare di avvinciniarsi alla zona anteriore o posteriore al disco abrasivo da taglio in rotazione. Quando l'operaore manovra la mola da taglio diritto nel pezzo in lavorazione in direzione opposta a quella della propria persona, cui capità che in caso di un contraccolpo il disco in rotazione faccia rimbalzare con violenza l'electroutensile verso l'operaore.
c. Qualora il disco abrasivo da taglio diritto dovesse incepparsi oppure si dovesse interrompere il lavoro, spegnere l'electroutensile e tenerlo fermo fino a quando il disco si sare femato completamente. Non tentare mai di estrarre il disco abrasivo dal taglio in esecuzione perché si potrebbe provocare un contraccolpo. Rilevare ed eliminare la causa per il blocco.
d. Mai rimettere l'electroutensile in funzione fintanto cheesso si trovi ancora nel pezzo in lavorazione.. Prima di continuare ad eseguire il taglio procedendo con la dovuta attenzione, attendere che il disco abrasivo da taglio diritto abbia raggiunto la massima velocità. In caso contrario è possibile che il disco resti agganciato, sbalzi dal pezzo in lavorazione oppure provochi un contraccolpo.
e. Dotare di un supporto adatto pannelli oppure pezzi in lavorazione di dimensioni maggiori in modo da ridurre il rischio di un contraccolpo dovuto ad un disco abrasivo da taglio diritto che rimane bloccato. Pezioni in lavorazione di dimensioni maggiori sono piegarsi sotto l'effetto del proprio peso. Provedere a munire il pezzo in lavorazione di supporti adatti al caso specifico sia nelle vicinanze del taglio di troncatura che in quella del bordo.

f. Operare con particolare attenzione in caso di «tagli dal centro» da eseguire in pareti più esistenti oppure in altre parti non visibili. Il disco abrasivo da taglio diritto che inizia il taglio sul materiale cui provocare un contraccolpo se dovesse arrivare a troncare condutture del gas o dell'acqua, linee elettriche oppure oggetti di altri tipo.

AMBIENTE

SMALTIMENTO

Avviare ad un riciclaggio rispetto dell'ambiente gli imballaggi, gli elettrotensili e gli accessori dismessi.

Non gettare elettrotensili dismessi tra i rifiuti domestici. Conformmente alla norma della direttiva CE 2002/96 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettrotensili diventati inservibili devono essere raccolti separatamente ed essere inviati ad una riutilizzazione ecologica.

DATI TECHNICI

DATI TECHNICI GENERALI

Troncatrice Dremel DSM20

DSM20

Tensione nominale 220-240V\~50/60Hz

Potenza elettrica nominale 710 W

Velocità sensa carico no 17000 min-1

Utilizzare esclusivamente cavi di prolunga completenessvolti con portata minima di 5 amp.

MONTAGGIO

ATTENZIONE

SPEGNERE SEMPRE L'ELETTROUTENSILE PRIMA DI SOSTITUIRE ACCESSORI O

BOCCOLE O PRIMA DI ESEGUIDRE LA MANUTENZIONE E RIMUOVERE LA BATTERIA.

GENERALE

Questo utensile Dremel DSM20 èindicato per tagli diritti in legno,plastica, metallo,muri a secco,fibre e piastrelle usando gli accessori raccomandati da Dremel.

FIGURA 1

A. Pulsante blocco ("LOCK-ON")

B. Interruttore pala con funzione di sblocco ("Lock-OFF")
C. disco abrasivo
D. Guida linea
E. Base
F. Base taglio a filo
G. Blocco mandrino
H. Aperture di aerazione
I. Cavo
J. Leva di regolazione profondità
K. Porta per polvere
L. Scala di profondità

INSTALLAZIONE E RIMOZIONE DI ACCESSORI

ATTENZIONE

SCOLLEGARE LA SPINA

DALL'ALIMENTAZIONE PRIMA DI

QUALUNQUE MONTAGGIO, REGOLAZIONE O SOSTITUZIONE DI

ACCESSORI. Tale precauzione eviterà che l'elettroutensile possa essereMESSO in funzione involontariamente.

Montaggio del disco piatto standard

1. Ruotare il BULLONE DI BLOCCO con la chiave fornita in senso orario, quando rimuovere il BULLONE DI BLOCCO e la RONDELLA ESTERNA. Se l'albero si sposta nelle tenta di allentare il bullone di blocco, premere il blocco del mandrino. FIGURA 2
2. Far scorrere il disco dietro la superficie della protezione e montarlo contro la RONDELLA INTERNA sull'albero.
3. Reinstallare la RONDELLA ESTERNA e stringere il bullone di blocco a mano.
4. Premere il blocco mandrino per bloccare l'albero e stringere a fondo il BULLONE DI BLOCCO in senso anti-orario usando la chiave fornita. Nota: leggere le istruzioni fornite con gli accessori Dremel per ulteriori informazioni sull'utilizzo.

FIGURA 2

A. disco piatto standard
B. Disco di taglio a filo (opzionale)
C. Disco piatto standard
D. Pietra di sbavatura (opzionale)
E. Chiave
F. Bullone di blocco
G. Rondella esterna
H. Superficie protezione
I. Rondella interna
J. Blocco mandrino

FIGURA 3

A. disco standard
B. Superficie protezione

Montaggio del disco di taglio a filo

1. Ripetere il precedente punto 1.
2. Posizione are il disco di taglio a filo contro la RONDELLA INTERNA sull'albero del mandrino. FIGURA 4
3. Reinstallare la RONDELLA ESTERNA e serrare a mano il BULLONE DI BLOCCO.
4. Premere il blocco mandrino per bloccare l'albero e stringere a fondo il BULLONE DI BLOCCO in senso anti-orario usando la chiave fornita.

FIGURA 4

A. Disco di taglio a filo

Montaggio della pietra di sbavatura

1. Ripetere il precedente punto 1.
2. Posizione are il disco piatto contro la RONDELLA INTERNAR sull'albero del mandrino. FIGURA 5
3. Installare la PIETRA DI SBAVATURA al posting della rondella esterna e serrare a fondo a mano.
4. Premere il blocco mandrino per bloccare l'albero e serrare a fondo la PIETRA DI SBAVATURA in senso anti-orario usando la chiave fornita.

FIGURA 5

A. disco piatto standard
B. Pietra di sbavatura

ESTRAZIONE DELLA POLVERE

L'eeltroutensile è dotato di una porta per l'estrazione della polvere. Per usare questa funzione, insere l'adattatore della porta per polvere (accessorio opzionale) nella porta correspondente, collegare un tubo aspirapolvere all'adattatore e collegare l'altra estremità del tubo ad un aspirapolvere per officina. FIGURA 6

FIGURA 6

A. Porta per polvere
B. Adattatore porta per polvere (accessorio opzionale)
C. Tubo aspirapolvere (non fornito)

USO

PER INIZIARE

Grazie per aver acquistato l'utensile Dremel DSM20. Questo utensile è stato progettato per affrontare diversi progetti all'interno e all'esterno della casa. L'elettROUTENSILE Dremel DSM20 esegue i lavori in maniera più velocce ed efficente rispetto ad una series di altri utensili che sarebbero necessari per completare un lavoro o un progettto. Questo elettROUTENSILE èanche compatto, ergonomico e taglia praticamente tutti i comuni materiali.

Dopo avee utilizzato il nuovo Dremel DSM20, scoprirrete che ha le dimensioni giuste per eseguire qualunque progetto, abbastanza piccole rispetto ad una sega circolare tradizionale. Grazie ad una linea completa di accessori, l'elettROUTensile taglia praticamente qualunque materiale - legno, plastica, metallo, muro a secco e piastrelle. L'elettROUTensile offre inoltre due positizioni per il disco di taglio: una posizione utilizza un disco piatto standard per tutti i tagli diritti normali, nella seconda consente di eseguire tagli a filo lungo pavimenti o pareti.

Oltre alla versatilità, il Dremel DSM20 offre un'eccellente linea di vista che consente di eseguire tagli sicuri e precisi al primo tentativo evitando perdite di tempo o di materiale.

Visitate il sito www.dremel.com per ottenerere maggiori informazioni sulle applicazioni del nuovo elettrotensile Dremel.

ATTENZIONE

TENERE L'EAETTROUTENSILE CON

ENTRAMBE LE MANI DURANTE

L'ACCENSIONE, PER EVITARE CHE LA ROTAZIONE DEL MOTORE PROVOCHI UNA TORSIONE DELL'UTENSILE.

Accendere l'elettROUTensile prima di iniziare il lavoro e attendere che raggiunga la velocità completa prima diporto a fatto con il pezzo in lavorazione. Sollevare lo strumento dal pezzo prima di rilasciare l'interruttore. NON accendere o spegnere l'eeltroutensile nelle trova molto carico, per evitare di ridurre la durata dell'interruttore.

Interruttore pala con funzione di sblocco ("Lock-OFF")

L'interruttore della pala consente all'operaatore di controllare le funzioni di sblocco ("LOCK-OFF") e accensione/spegnimento ("ON/OFF").

Per sbloccare l'interrutlore e accendere l'elettROUTENSILE ("ON"): Premere la leva di rilascio interrutlore "LOCK-OFF" in avanti per sbloccare l'interrutlore della pala, quando premere l'interrutlore della pala. FIGURA 7

Per disattivare l'electroutensile ("OFF"): rilasciare la leva della pala. L'interruttore è caricato a molla e tornera in posizione "OFF" automaticamente.

FIGURA 7

A. Pulsante di blocco ("Lock ON")
B. Leva rilascio interruptore sblocco ("Lock OFF")
C. Interruttore pala

Pulsante blocco ("LOCK-ON")

La funzione "LOCK-ON" incorporates nell'interruttore della pala è comoda in caso di operazioni lunghe.

Per bloccare l'interruttore ("ON"): Doto aver attivato l'interruttore della pala, premere a fondo il pulsante di blocco "LOCK-ON" sul retro dell'eletttroutensile e rilasciere l'interruttore della pala. FIGURA 7

Per disattivare l'electroutensile ("OFF"): premere e rilasciare l'interruttore della pala.

Per evitare il contraccolpo (cchio quando il disco tende a uscire bruscamente dal materiale) è consigliato eseguire i tagli nella stessa direzione di rotazione del disco.

ATTENZIONE

Regolazione della profondità

Scollegare la spina dall'alimentazione. Allentare la leva di regolazione profondità situata sul lato destro dell'elettroutensile.

La base è caricata a molla e si abbasserà automaticamente.

FIGURA 8

Serrare la leva in senso anti-orario fino a raggiungere la profundità desiderata. Verificare la profundità.

FIGURA 8

A. Leva di regolazione profundità
B. Scala di profondità

Guida linea

L'intaglio di guida del taglio fornisce una linea di taglio approssimativa. Eseguire tagli di prova su pezzi di legno per

verificare la linea di taglio effettiva.

FIGURA 9

FIGURA 9.

A. Guida linea

Tagli generici

Tenere saldamente e azionare l'interruttore con un movimento deciso. Non forzare l'electroutensile. Esercitare una pressione leggera e continua FIGURA 10

ATTENZIONE

DOPO AVER COMPLETATO UN TAGLIO ED AVER RILASICATO L'INTERRUPTORE,

ATTENDERE IL TEMPO NECCESSARIO AFFINCHÉ IL DISCO SI FERMI COMPLETAMENTE PER INERZIA. NON APPOGGIARE L'ELETTROUTENSILE PRIMA CHE SI SIA FERMATO COMPLETAMENTE.

1. Prima di procedere al taglio, accertarsi che il materiale da tagliare sua ben fissato in una morsa o in un attrezzo di fissaggio.
2. L'operaire deve tenere il corpo su un lato del disco, ma non in linea conesso. É importante sorreggere adeguamente l'elettROUTENSILE e positioningarsi in modo da ridurre al minimo l'esposizione del corpo ad eventuale blocco o contraccolpo del disco.
3. Tenere saldamente l'electroutensile durante il taglio ed essere sempre pronti e attenti a gestire l'operazione di taglio.
4. Evitare di inceppare, torcere o bloccare il disco con il pezzo in lavorazione o di applicare un'ecccessiva pressione laterale al disco.

Taglio di piastrelle

Verificare che il materiale da tagliare sia bloccato in una morsa o in un accessorio di fissaggio prima di procedere al taglio.

Accendere l'elettroutensile e attendere che il disco abbia raggiunto la velocità completa. Per i tagli che superano il bordo di una piastrella, tagliareattraverso i bordi lungo la linea di taglio.

Scalfire prima la piastrella lungo la linea di taglio, effettuatingi più passaggi in modo da ottenere un taglio progressivo.

Questo elettrotensile non utilizza dischi progettati per la molatura. Se il taglio da eseguire richiede un bordo liscio e rifinito, usare uno strumento di finitura per piastrelle per rifinirne il bordo.

Tagli a immersione o interni

La dimensione e la versabilità di Dremel DSM20 lo rendono l'utensile adatto per tagli a immersione o interni in pezzi in lavorazione quali materiali da pavimentazione, pannellature o rivestimenti.

1. Marcare la superficie da tagliare con le linee di taglio desiderate
2. Allentare la leva di regolazione profundità in modo che la base caricata a molla si sblocchi e raggiunga l'impostazione di profondità zero. La leva di regolazione profundità deve rimanere rilasciata durante quello taglio.
3. Appoggiare la base dello strumento sul pezzo in lavorazione e allineare il disco alla linea di taglio. FIGURA 11

4. Tenendo saldamente l'electroutensile, premere l'interruttore della pala e attendere che il disco raggiunga la massima velocità.

5. Immergere/abbassare lentamente l'utensile e il disco nel pezzo in lavorazione. FIGURA 12

6. Guidare l'utensile in avanti e completeness il taglio
7. Rilasciare l'interruttore della pala e attendere che l'elettroutensile si fermi completamente.
8. Rimuovere l'elettrotensile dal pezzo in lavorazione.
9. Ripetere i punti da 3 a 8 per completeness i tagli.

Taglio a filo

Prima di tutto considerare l'altezza desiderata per il taglio a filo. In caso di pavimenti, aggiungere lo spessore dell'adesivo per pavimenti, il pavimento stesso ed eventuali strati sottostanti o altri materiali che influiranno sullo spessore del pavimento finito.

1. Installare il disco di taglio a filo sull'elettroutensile come descritto nella sezione "Montaggio del disco di taglio a filo".
2. Regolare la profundità del disco all'impostazione desiderata.
3. Ruotare l'elettROUTensile su un dato in modo che la base di taglio a filo rimanga contro la pavimentazione.
4. Afferrare saldamente l'electroutensile. Accendere l'electroutensile e attendere che raggiunga la velocità completea prima di metterlo a contatto con il pezzo in lavorazione.
5. Completare il taglio e rimuovere l'elettroutensile dal pezzo in lavorazione prima di spegnerlo. FIGURA 13

Taglio di grandi lastre

Le lastre grande o le assi lunghe si curvano o si piegano, a seconda del supporto. Se si tenta di tagliare senza livellarle e sostenerle adeguatamente, il disco tenera a bloccarsi con rischio di CONTRACCOLPO e carico extra sul motore. FIGURA 14 Sostenere il pannello o l'asse vicino al taglio, come lostrato in FIGURA 15. Accertarsi di impostare la profundità di taglio adeguata in modo da tagliare solamente la lastra o il pannello e non il tavolo da lavoro. I tipi di sostegno usati per sollevare e sostenerere il pezzo in lavorazione devono essere posizionati in modo che i lati più larghi sostengano il lavoro e siano in appoggio sul tavolo. Non appoggiare il pezzo in lavorazione sui lati più stretti altrimenti il positizionale non risultata stabile. Se la lastra o l'asse da tagliare è troppo grande rispetto al tavolo da lavoro, appoggiare i supporti sul pavimento in modo sicuro.

FIGURA 14

A.Errato

FIGURA 15

A. Corretto

Guida bordo diritto

La guida per bordo diritto (opzionale) viene usata per tagli paralleli al bordo del pezzo in lavorazione e cui è dell'utilizzata da entrambi i lati della base per tagliare sul lato sinistro o destro del materiale.

N.B.: quando si utilizesza la guida per bordo diritto sul lato sinistro o destro dell'elettROUTensile, posizionare la guida come migliorato in figura. FIGURA 16

Tagli di strappo

I tagli a strappo sono simplici da eseguire con la guida per bordo diritto. La guida per bordo diritto è disponibile come accessorio opzionale. Per collegarla, applicare la guida per bordo diritto,

inserire la guida di appoggioattraverso le fessure nella base alla larghezza desiderata come molto in figura e fissare con l'apposita vite. FIGURA 17

FIGURA 17

A. Larghezza di taglio desiderata
B. Diritto
C. Vite di fissaggio

Guida bordo di strappo

Se si deve eseguire il taglio di strappo di lastre molto grande, la guida per bordo diritto potrebbe non consentire la larghezza di taglio desiderata. Fissare o inchiodare un pezzo di legno dritto di 25mm alla lastra e utilizzato come guida. FIGURA 18

Appoggiare il lato destro della base contro il bordo di guida.

FIGURA 18

A. Larghezza di taglio desiderata
B. Guida bordo di strappo

Guida di taglio 2^ × 4^ (5 x 10 cm)

L'elettroutensile Dremel DSM20 e la guida di taglio 2'' × 4'' ( 5 × 10cm ) (accessorio opzionale) possono essere usati per eseguire tagli in modo rapido ed accurato in pezioni di legno di pari dimensioni. Poiché la profondità di taglio è inferiore allo spessore di un pezzo di legno da 2'' × 4'' ( 5 × 10cm ), sare necessario un taglio su ciascun lato del legno per eseguire un taglio lungo tutto il pezzo in lavorazione.

1. Misurare e marcare la linea di taglio desiderata sul pezzo di legno.
2. Far scorrere la guida di taglio 2'' × 4'' ( 5 × 10 cm ) sul legno nella posizione di taglio desiderata.

Note: quando si utilizes il disco standard, misurare uno spostamento di 1" (2,54 cm) per allineare adeguatamente la guida all'indicatore di spostamento nella guida di taglio.

Quando si usa il disco di taglio a filo, allineare la guida di appoggio dell'elettroutensile alla linea di taglio.

1. Bloccare la guida di taglio al pezzo in lavorazione nella posizione desiderata per eseguire il taglio.
2. Tenere saldamente l'eeltroutensile e usare il bordo della guida come guida di appoggio ed eseguire il primo taglio. FIGURA 19
3. Ribaltare il pezzo in lavorazione lasciando la guida di taglio fissata in posizione ed eseguire un secondo taglio per completeness il taglio del pezzo da 2^ × 4^ ( 5 × 10 cm ).

Guida di taglio ad angolo retto/finitura

La guida di taglio ad angolo retto/finitura per Dremel DSM20 (accessorio opzionale) e il disco di taglio a filo sono una perfetta combinazione per eseguire tagli ad angolo retto, smussi e diritti in battiscopia, rifiniture e cornici. Gli indicatori ad angolo consentono anche di eseguire tagli accurati per alte angolazioni comuni, quali 15^ , 22,5^ o 30^ .

1. Misurare e marcare la linea di taglio desiderata sul pezzo di legno.
2. Posizione are la guida di taglio ad angolo retto/riftinitura sul legno nella posizione di taglio desiderata.
3. Bloccare la guida di taglio al pezzo in lavorazione nella posizione di taglio desiderata.
4. Tenere saldamente I'elettrottensile ed eseguire il taglio.

Tagli diritti - usare il bordo esterno della guida di taglio come guida di supporto. FIGURA 20

Tagli a 45^ - usare il bordo angolato della guida di taglio come guida di supporto. FIGURA 21

ATTENZIONE

VERIFICARE CHE L'ELETTROUTENSILE SIA POSIZIONATO CORRETTAMENTE NELLA

GUIDA PRIMA DI AVVIARLO E FARE ATTENZIONE QUANDO LO SI SPEGNE ALL'INTERNO DELLA GUIDA DI TAGLIO PER ACCERTARSI CHE IL DISCO DI TAGLIO NON ENTRI IN CONTATTO CON LA GUIDA DI TAGLIO.

Tagli inclinati (15^, 22, 5^ or 30^) - Ruotare la guida di taglio all'inclinazione desiderata usingo l'indicatore di inclinatione sulla guida di taglio, completare il taglio usando il bordo esterno della guida di taglio come guida di supporto. FIGURA 20

Tagli smussi a 45^ - quando si usa solo il disco per taglio a filo, posizionare la segna nella guida di taglio per completare il taglio. FIGURA 22

La guida posizione la sega in modo da eseguire tagli smussi nei pezzi in lavorazione fino ad uno spessore di 9/16 (1,4 cm). Per eseguire un taglio, posizionare prima l'elettROUTENSILE nella guida in modo che il retro della base dell'utensile rientri nella calettatura. Accendere l'elettROUTENSILE ed eseguire il taglio. Fermare l'elettROUTENSILE prima di toglierlo alla guida.

Stabilire se eseguire un taglio interno a sinistra, esterno a sinistra, interno a destra o esterno a destra e orientare il pezzo in lavorazione. Posizioni A, B, C o D. FIGURA 23

FIGURA 22 Grafico accessori, vedere copertina.

Appendic di seguito:

Accessorio Applicazione
DSM500	Disco di taglio abrasivo con graniglia di carburo indicate per tagliare legno e altri materiali morbidi.
DSM510	Disco di taglio abrasivo di tipo 1 rinforzato indicate per tagliare diversi materiali, quali metallo e plastica.
DSM520	Disco di taglio abrasivo di tipo 1 rinforzato indicate per tagliare muri e pietre.
DSM540	Disco abrasivo diamantato indicate per tagliare materiali duri come marmo, cemento, ,mattoni, porcellana e piastrelle.
DSM600	Disco di taglio abrasivo con offset, con graniglia di carburo indicate per tagliare legno ed altri materiali morbidi.

MANUTENZIONE

La manutenzione Preventiva eseguita da personale non autorizzato cui causare l'errato posizionamento di componenti e dei cavi interni con possibili gravi rischi per le persone. Raccomandiamo che l'assistenza sugli utensili sua eseguita presso i centri di assistenza autorizzati Dremel. Per evitare incidenti dovuti ad avvio non previsto o scariche elettriche, scollegare sempre la spina dalla presa di corrente prima di qualsiasi intervento manutentivo o di pulitura.

PULIZIA

ATTENZIONE

PER EVITARE INCIDENTI, SCOLLEGARE SEMPRE L'ELETTROUTENSILE E/O IL

CARICABATTERIE DALL'ALIMENTAZIONE PRIMA DELLA PULIZIA. L'utensile cui essere pulito a fondo usando aria compressa.

Quando si puliscono gli utensili con aria compressa indossare sempre occhiali di sicurezza.

Le aperture di aerazione e le leve degli interruttori devono essere tenute pulite e libero da corpi estranei. Non cercare di pulire inserendo oggetti appuntitiattraverso le aperture.

ATTENZIONE

ALCUNI PRODOTTI E SOLVENTI DI PULIZIA DANNEGGIANO I COMPONENTI IN

PLASTICA. Tra questi ci sono la benzina, il tetracloruro di carbonio, i solventi clorinati, l'ammoniaca e i detergenti per uso domestico a base di ammoniaca.

ASSISTENZA E GARANZIA

ATTENZIONE

ALL'INTERNO NON VI SONO COMPONENTI MANUTENZIONABILI DA PARTE

DELL'UTENTE. La manutenzione Preventiva eseguita da personale non autorizzato cui cause l'errato posizionamento di componenti e dei cavi interni con possibili gravi rischi per le persona.

Raccomandiamo che l'assistenza sugli utensili sua eseguita presso i centri di assistenza autorizzati Dremel. ADDETTI ALLA

MANUTENZIONE: scollegare l'elelettROUTENSILE e/o il caricatore dall'alimentazione prima di procedere alla manutenzione.

Questo prodotto DREMEL è garantito come da disposizioni normative/nazionali; eventuali danni dovuti a normale usura, sovraccarico o utilizzato improprio non sono coperti da garanzia.

In caso di reclamo, inviare l'elettrotensile non smontato o il caricabatterie e la prova di acquisto al rivenditore.

CONTATTO DREMEL

Per ulteriori informazioni sulla gamma di prodotti Dremel, supporto e numero verde, visitare il site www.dremel.com.

Dremel Europe, P.O. Box 3267, 4800 DG Breda, Paesi Bassi

s 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
e 1
f

d j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j 1j

Dremel DSM20

121 03a paa la g y a J aay Jauy a jy J a jy a

j 1

aagaaal algall gai

Dremel DSM20 1

y 1

a 1

1 1

a 1

aannnll 1alil

jll gssall bpsy ybaill aaiil lall

g jai, dai aill gai al 1

aIislliee

a 1

19 ② y ≤ 30

aill luee loi, paoi

aillie ylll jai g i bblg dial lal

1. a : ab = 1. all are equal to 1 或 a > 1 ( a > 0)

aill lue Jus! jiluay lae A- t gail 9

#

ii 1

a 1

aill lalil

jai jai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai kai

A

1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

a

"Jiaai dai" a juyd gjai d jai jai
