BEDIENUNGSANLEITUNG DSM2034 DREMEL

CE KONFORMITÄTSERKLÄRUNG Wir erklaren in alleiniger Verantwortung, dass这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmnt: EN60745, EN55014, gemäß den Bestimmungen der Richtlinien 2006/95/EC, 2004/108/EC, 2006/42/EC. GERÄUSCH/VIBRATION Gemessen gemäß EN60745 beträgt der Schaldruckpegel这点es Gerätes 96 dB(A) und der Schalleistungspegel 108 dB(A) (Standard-abweichung: 3 dB), und die Vibration 3.3 m/s² (Hand-Arm Methode).

HINWEIS: Der angegebene Schwingungs-Gesamtwert ist entsprechend einem genommen Prüferfahren gemessen worden und kann für den Vergleich von Werkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingsgesbelastung.

In Abhängigkeit von der Art, in der das Werkzeug verwendet wird, kann die Schwingungsemission während der eigentlichen Arbeit von dem angegebenen Gesamtwert

abweichen. Um die Exposition unter den tatsächlich Anwendungsbedingungen abzuschätzen und zu bestimmen, welche persönlichen Schutzmaßnahmen erforderlich sind, sollenn zusätzlich zu den Bedienungszeiten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschäftelt ist oder im Leerlauf lauf.

Technische Unterlagen bei: SKIL Europe BV (PT-SEU/PJE), 4825 BD Breda, NL.

FR

ORIGINALBEDIENUNGSANLEITUNG

VERWENDETESYMBOLE

DOPPELT ISOLIER (KEIN SCHUTZLEITER ERFORDERLICH)

ELEKTROWERKZEUGE, ZUBEHÖR UND VERPACKUNGSMATERIAL NICT MIT DEM HAUSMÜLL ENTSORGEN

ALLGEMEINEWARNHINWEISE FÜR ELEKTKOWERKZEUGE

WARNING

LESEN SIE ALLE

WARNHINWEISE UND ALLE

ANWEISUNGEN. Nichtbeachtung der Hinweise und Anweisungen kann zu elektrischem Schlag, Bränden und schweren Verletzungen führen.

Bewahren Sie alle Warnungen und Anweisungen für die Zukunft auf.

Die Bezeichnung Elektrowerkzeug in den Warnhinweisen bezieht sich sowohl auf Werkzeuge, die mit Netzspannung betrieben werden (Werkzeuge mit Netzkabel), als auch auf akkubetriebene Werkzeuge (Werkzeuge ohne Netzkabel).

SICHERHEIT AM ARBEITSPLATZ

a. Halten Sie ihren Arbeitsbereich sauber und aufgeräumt. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b. Arbeiten Sie mit dem Gerät nicht in explosionsgeführterdeter

Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dampfe entzünden können.

c. Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

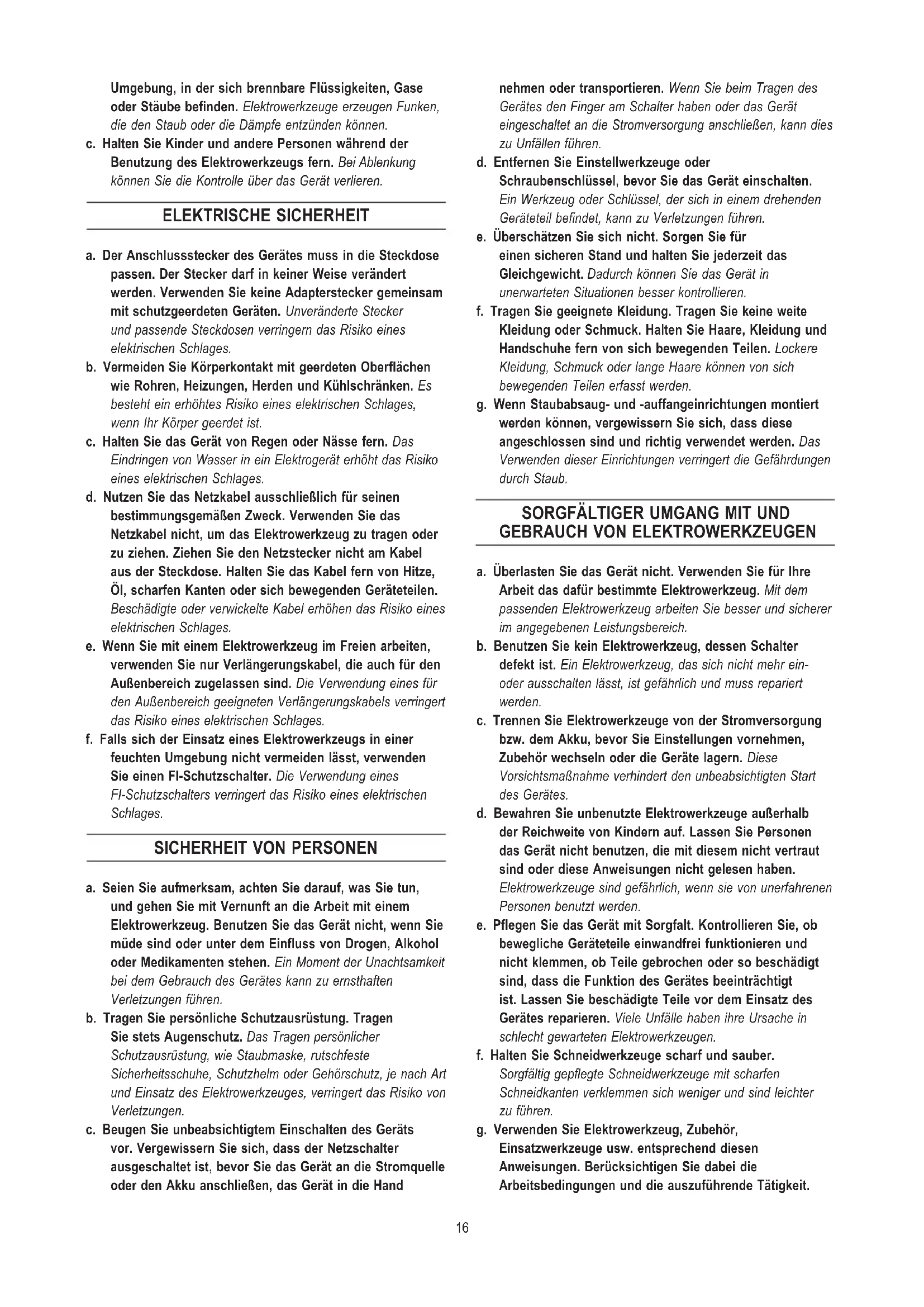

ELEKTRISCHE SICHERHEIT

a. Der Anschlussstecker des Gerätes muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Geräten. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b. Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines elektrischen Schlages, wenn Ihr Körper geerdet ist.
c. Halten Sie das Gerät von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d. Nutzen Sie das Netzkabel ausschließlich für seinen bestimmungsgemäßen Zweck. Verwenden Sie das Netzkabel nicht, um das Elektrowerkzeug zu tragen oder zuziehen. Ziehen Sie den Netzstecker nicht am Kabel aus der Steckdose. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e. Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich zugelassen sind. Die Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringgert das Risiko eines elektrischen Schlages.
f. Falls sich der Einsatz eines Elektrowerkzeugs in einer feuchten Umgebung nicht vermeiden lässt, verwenden Sie einen Fl-Schutzschalter. Die Verwendung eines Fl-Schutzschalters verringgert das Risiko eines elektrischen Schlages.

SICHERHEIT VON PERSONEN

a. Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie das Gerät nicht, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit bei dem Gebrauch des Gerätes kann zu ernsthaften Verletzungen führen.
b. Tragen Sie persönliche Schutzausrüstung. Tragen Sie stets Augenschutz. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c. Beugen Sie unbeabsichtigtem Einsatz des Geräts vor. Vergewissern Sie sich, dass der Netzschalter ausgeschaltet ist, bevor Sie das Gerät an die Stromquelle oder den Akku anschließen, das Gerät in die Hand

nehmen oder transportieren. Wenn Sie beim Tragen des Gerätes den Finger am Schalter haben oder das Geräteingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Gerät einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e. Überschätzen Sie sich nicht. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Gerät in unerwarteten Situationen better kontrollieren.
f. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Das Verwenden dieser Einrichtungen verringt die Gefährdungen durch Staub.

SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON ELEKTROWERKZEUGEN

a. Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das darüber bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein-oder ausschalten lasst, ist gefährlich und muss repariert werden.
c. Trennen Sie Elektrowerkzeuge von der Stromversorgung bzw. dem Akku, bevor Sie Einstellungen vornehmen, Zubehor wechseln oder die Geräte lagern. Diese Vorsichtsmaßnahme verhinder den unbeabsichtigten Start des Gerätes.
d. Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesen nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e. Pflegen Sie das Gerät mit Sorgfalt. Kontrollieren Sie, ob bewegliche Geräteile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Gerätes beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g. Verwenden Sie Elektrowerkzeug, Zubehor, Einsatzwerkzeuge uw. entsprechend diesen Anweisungen. Berücksichtigten Sie damit die Arbeitsbedingungen und die auszuführende Tätigkeit.

Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehen Anwendungen kann zu gefährlichen Situationen führen.

SORGFÄLTIGER UMGANG MIT UND GEBRAUCH VON AKKUBETRIEBEN WERKZEUGEN

a. Verwenden Sie ausschließlich vom Hersteller zugelassene Ladegeräte. Der Einsatz eines Ladegerats, das für einen anderen Akkutyp ausgelegt ist, kann zu Branden führen.
b. Verwenden Sie Elektrowerkzeuge ausschließlich mit speziell dafür vorgesehenen Akkupacks. Die Verwendung anderer Akkupacks kann zu Verletzungen und Branden führen.
c. Wenn Sie einen Akkupack gerade nicht benutzen, halten Sie diesen von anderen metallischen Objekten wie Buroklammern, Geldstücken, Schlüsseln, Nageln, Schrauben sowie anderen kleinen Metalobjecteken fern, die einen Kurzschluss zwischen den Kontakten herstellen konnten. Das Kurzschlieben der Akkuklemmen kann zu Verbrennungen und Branden führen.
d. Bei unsachgemäß Handhabung kann es zum Austreten von Flüssigkeiten aus dem Akku kommt. Vermeiden Sie Hautkontakt. Nach Hautkontakt gründlich mit Wasser spulen. Bei Augenkontakt zusätzlich einen Arzt rufen. Akkuflüssigkeit kann zu Reizungen und Verbrennungen führen.

SERVICE

a. Lassen Sie Ihr Gerät nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt.

MASCHINENSPEZIFISCHEWARNHINWEISE

WARNHINWEISE FÜR TRENNNWERKZEUGE

a. Die Schutzvorrichtung des Werkzeugs muss sicher befestigt und so ausgerichtet sein, dass ein möglich kleiner Teil der Schleifscheibe zum Bediener zeigt. Halten Sie sich selbst und in der Höhe befindliche Personen aus der Ebene des rotierenden Einsatzwerkzeugs fern. Die Schutzvorrichtung schützt den Bediener vor abbrechenden Werkzeugteilen und versehentlichem Berühren des Einsatzwerkzeuges.
b. Setzen Sie das Elektrowerkzeug ausschließlich mit verstärkten Trennscheiben oder Diamant-Trennscheiben ein. Nur weil sich ein Zubehorelement an Ihrlem Elektrowerkzeug befestigen{lsst, kann nicht von einer sicheren Verwendung ausgegangen werden.
c. Die zulässige Drehzahl des Zubehörs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich Schneller als zulässig dreht, kann zerstört werden.
d. Schleifkörper)dürfen nur für die empfohlenen Einsatzmöglichekeiten verwendet werden. Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe.

Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

e. Verwenden Sie immer unbeschädigte Spannflansche mit dem richtigen Durchmesser für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs.
f. Verwenden Sie keine abgenutzten verstärkten Trennscheiben von größeren Elektrowerkzeuge. Schlefscheiben für größere Elektrowerkzeuge sind nicht für die hohen Drehzahlen kleinerer Elektrowerkzeuge ausgelegt und können brechen.
g. Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben His re Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.
h. Die Aufsteckhalter von Schleifscheiben und Flanschen müssen/gen auf die Spindel ihres Elektrowerkzeugs passen. Schleifscheiben und Flansche mit Aufsteckhalterlöchem, die nicht genau auf die Spindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.
i. Arbeiten Sie niemals mit beschädigten Schleifscheiben. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie sich selbst und in der Nähe befindliche Personen aus der Ebene des rotierenden Einsatzwerkzeugs fern, und setzen Sie das Elektrowerkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen mein ist in dieser Testzeit.
j. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpmen geschützt werden, die bei verschiedene Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lauterm Lärn ausgesetzt sind, können Sie einen Hörverlust erleiden.
k. Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jedi, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge konnen wegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursichen.
1. Fassen Sie das Elektrowerkzeug nur an isolierten Griffflächen an, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch Metalteile des

Elektrowerkzeuges unter Spannung und führt zu einem elektrischen Schlag.

m. Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Elektrowerkzeug verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das rotierende Einsatzwerkzeug geraten.
n. Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das rotierende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
o. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in ihren Körper bohlen.
p. Reinigen Sie regelmäßige die Luftungsschlitze ihren Elektrowerkzeugs. Das Motergeblasezieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
q. Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzüden.
r. Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

BESONDERE WARNINGHINWEISE ZUM SCHLEIFEN UND TRENNSCHLEIFEN

a. Dieses Elektrowerkzeug ist für den Gebrauch als Schleif- und Trennwerkzeug vorgesehen. Beachten Sie alle Warnhinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Werkzeug erhalten. Wenn Sie die folgenden Anweisungen nicht beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommt.
b. Es wird davon abgeraten, mit dieser Werkzeug Arbeiten wie Sandschleifen, Drahtbürsten oder Polieren durchzuführen. Die Nutzung des Werkzeugs für Arbeiten, die nicht dem bestimmungsgemäßigen Gebrauch entsprechen, kann zu Gefahren und Verletzungen führen.
c. Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.
d. Die zulässige Drehzahl des Zubehörs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich Schneller als zulässig dreht, kann zerstört werden.
e. Außendurchmesser und Dicke des Zubehörn müssen den Maßangaben Hisres Elektrowerkzeugs entsprechen. Falsch bemessenes Zubehör kann nicht ausreichend abgeschirmt oder kontrolliert werden.
f. Schleifscheiben, Flansche, Schleifteller oder andere Zubehör müssen/genau auf die Schleifspindel/Ihres Elektrowerkzeugs passen. Zubehör, das nicht genau auf die Schleifspindel des Elektrowerkzeugs passst, dreht sich

ungleichmäßig, vibriert sehr stark und kann zum Verlust der Kontrolle führen.
g. Verwenden Sie kein beschädigtes Zubehör. Kontrollieren Sie vor jeder Verwendung Zubehör wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Zubehör herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Zubehör. Wenn Sie das Zubehör kontrolliert und eingesetzt haben, halten Sie und in der Höhe befindliche Personen sich außerhalb der Ebene des rotierenden Zubehörs und setzen Sie das Werkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigtes Zubehör brecht mein in dieser Testzeit.
h. Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpmn geschützt werden, die bei verschiedene Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lauterm Larm ausgesetzt sind, können Sie einen Hörverlust erleiden.
i. Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochenes Zubehor konnen wegliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
j. Fassen Sie das Elektrowerkzeug nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch Metallteile des Elektrowerkzeuges unter Spannung setzen und zu einem elektrischen Schlag führen.
k. Halten Sie das Netzkabel von sich drehenden Zubehör fern. Wenn Sie die Kontrolle über das Werkzeug verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Zubehör geraten.
1. Legen Sie das Elektrowerkzeug niemals ab, bevor das Zubehör vollig zum Stillstand gekommen ist. Das sich drehende Zubehör kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
m. Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Zubehör erfasst werden, und das Zubehör sich in ihren Körper bohren.
n. Reinigen Sie regelmäßig die Luftungsschlitze与其 Elektrowerkzeugs. Das Motergeblase ziett Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
o. Verwenden Sie das Elektrowerkzeug nicht in der Nähene brennbarer Materialien. Funken können diese Materialien entzünden.
p. Verwenden Sie kein Zubehör, das flüssige Kühlmittel

erfordert. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

RÜCKSCHLAG UND ENTSPRECHENDEWARNHINWEISE

Rückschlag ist die platzliche Reaktion infolge eines hakenden oder blockierten drehenden Zubehörs, wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Zubehörs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Zubehörs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihrweg, je nach Drehrichtigung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a. Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusammengriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b. Bringen Sie ihre Hand nie in die Nähe sich drehendes Zubehör. Das Zubehör kann sich beim Rückschlag über ihre Hand bewegen.
c. Meiden Sie mit ihrer Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegenesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d. Arbeiten Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Zubehör vom Werkstück zurückprallt und verklemmt. Das rotierende Zubehör neigt bei Ecken, scharfen Kanten oder wenn es abprallt,azo, sich zu verklemmen.Dies verursacht einen Kontrollverlust oder Ruckschlag.
e. Verwenden Sie kein Ketten- oder gezähntes Sägeblatt. Solches Zubehor verursacht möglich einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.

BESONDERE WARNHINWEISE ZUM SCHLEIFEN UND TRENNSCHLEIFEN

a. Verwenden Sie ausschließlich die für Ihr Elektrowerkzeug zugelassenen Schleifkörper und die für diese Schleifkörper vorgesehene Schutzhaube. Schleifkörper, die nicht für das Elektrowerkzeug vorgesehen sind, können nicht ausreichend abgeschirmt werden und sind unsicher.
b. Die Schutzhaube muss sicher am Elektrowerkzeug angebracht und so eingestellt sein, dass ein Höchstmaß

an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson.

Die Schutzhaube soll die Bedienperson vor Bruchstücken, zufälligem Kontakt mit dem Schleifkörper und Funken, die die Kleidung in Brand setzen können, schätzen.

c. Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Z. B.: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe.

Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seiteliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

d. Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewährte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringn so die Gefahr eines Schleifscheibenbruchs. Flansche für Trennscheiben können sich von den Flanschen für andere Schleifscheiben unterscheiden.
e. Verwenden Sie keine abgenutzten Schleifscheiben von größeren Elektrowerkzeugen. Schleifscheiben für großere Elektrowerkzeuge sind nicht für die höheren Drehzahlen von kleineren Elektrowerkzeugen ausgelegt und können brechen.

WEITERERE BESONDERE WARNINGHINWEISE ZUM TRENNSCHLEIFEN

a. Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
b. Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich wegbewegen, kann im Falle eines Rückschlags das Elektrowerkzeug mit der sich drehenden Scheibe direkt auf Sie zugeschéudert werden.
c. Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Elektrowerkzeug aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
d. Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
e. Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemme Trennscheibe zu vermindern. Groß Werkstücke können sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten abgestützt werden, und während soweit in der Höhe des Trennschnits als auch an der Kante.
f. Seien Sie besonderss vorsichtig bei "Taschenschritten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim

Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

UMGEBUNG

ENTSORGUNG

Elektrowerkzeuge, Zubehor und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

NUR FÜR EU-LÄNDER

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht mussen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesamt und einer umweltgerechten Wiederverwertung zugefū werden.

SPEZifikATIONEN

ALLGEMEINE SPEZIFIKATIONEN

Trennschleifmaschine Dremel DSM20 DSM20

Nennspannung 220-240 V, 50/60 Hz

Nenneistung 710 W

Drehzahl ohne Last no 17000 min-1

Max. Schleifscheibendurchmesser 77 mm, Typ 1

Aufsteckhalter 11 mm

Max.Schnitttiefe 21,5 mm

VERLÄNGERUNGSKABEL

Verwenden Sie nur vollständig abgewickelte und unbeschädigte Verläufigungskabel mit einer Kapazität von mindestens 5 A.

MONTAGE

WARNING

SCHALTEN SIE DAS WERKZEUG STETS AUS UND NEHMEN SIE DEN AKKUPACK

HERAUS, BEVOR SIE ZUBEHÖR WECHSELN, SPANNFUTTER WECHSELN ODER DAS WERKZEUG WARTEN.

ALLGEMEIN

Die bestimmungsgemänen Einsatzzwecke dieser Trennschleifmaschine Dremel DSM20 sind gerade Schnitte in Holz, Kunststoff, Metall, Rigipsplatten, Holzfaserplatten und Fliesen mit geeignetem Zubehör entsprechend den Empfehlungen von Dremel.

ABBILDUNG 1

A. Feststellknopf
B. Druckschalter mit Einsatzspierre

C. Schleifscheibe
D. Schnittfuhrung
E.FuB
F. Bundschmitttauflage
G. Spindelsperre
H. Lüftungsschlitze

I. Netzkabel
J. Tiefeneinstellungshebel
K. Staubabführung
L. Tiefenskala

ZUBEHÖR AUFSETZEN UND ABNEHMEN

WARNING

TRENNN SIE DIE STROMVERSORGUNG, BEVOR SIE KOMPONENTEN

ZUSAMMENBAUEN UND EINSTELLEN ODER ZUBEHÖR

WECHSELN. Diese Vorsichtsmaßnahme verhindert unbeabsichtigtes Starten des Gerätes.

Flache Standardscheibe montieren

1. Drehen Sie den VERSCHLUSSBOLZEN mit dem mitgelieferten Schraubenschlüssel im Uhrzeigersinn, und erhöhen Sie den VERSCHLUSSBOLZEN und die AUSSERE UTERLEGSCHEBE ab. Wenn sich beim Löschen die Achse bewegt, drücken Sie auf die Spindelsperre. ABBILDUNG 2
2. Schieber Ben Sie die Scheibe hinter die Schutzblende, und setzen Sie sie auf die INNERE UTERLEGSCHEIBE auf der Achse.
3. Setzen Sie die AUSSEIRE UTERLEGSCHEIBE wieder auf, undziehen Sie den VERSCHLUSSBOLZEN mit dem Finger fest.
4. Drucken Sie die Spindelsperre, um die Achse zu arretieren, undziehen Sie den VERSCHLUSSBOLZEN mit dem mitgelieferten Schraubenschluss entgegen dem Uhrzeigersinn fest. HINWEIS:Beachten Sie unbedingt auch die Bedienungs- und Sicherheitshinweise des jeweiligen Zubehoreils!

ABBILDUNG 2

A. Flache Standardscheibe
B. Scheibe für bündiges Schneiden (optional)
C. Flache Standardscheibe
D. Entgrater (optional)
E. Schraubenschlüssel
F. Verschlussbolzen
G. AuBere Unterlegscheibe
H. Schutzblende
I. Innere Unterlegscheibe
J. Spindelsperre

ABBILDUNG 3

A. Standardscheibe
B. Schutzblende

Scheibe für bündiges Schneiden montieren

1. Wiederholen Sie Schritt 1 (siehe oben).
2. Setzen Sie die Scheibe für bündiges Schneiden auf die INNERE UTERLEGSCHEIBE an der Spindelachse. ABBILDUNG 4
3. Setzen Sie die AUSSERE UTERLEGSCHEIBE wieder auf,

undziehenSie den VERSCHLUSSBOLZENmit demFinger fest.

1. Drücken Sie die Spindelsperre, um die Achse zu arretieren, undziehen Sie den VERSCHLUSSBOLZEN mit dem mitgelieferten Schraubenschluss entgegen dem Uhrzeigersinn fest.

ABBILDUNG 4

A. Scheibe für bündiges Schneiden

Entgrater montieren

1. Wiederholen Sie Schritt 1 (siehe oben).
2. Setzen Sie die flache Scheibe auf die INNERE UTERLEGSCHEIBE an der Spindelachse. ABBILDUNG 5
3. Setzen Siestatt der außeren Unterlegscheibe den Entgrater auf,undziehenSieihnmit demFinger fest.
4. Drücken Sie die Spindelsperre, um die Achse zu arretieren, undziehen Sie den ENTGRATER mit dem mitgelieferten Schraubenschlussel entgegen dem Uhrzeigersinn fest.

ABBILDUNG 5

A. Flache Standardscheibe
B. Entgrater

STAUBABFÜRUNG

Das Gerät ist mit einer Staubabführung ausgestattet. Wenn Sie diese Funktion nutzen möchten, setzen Sie den Staubsaugadapter (optionales Zubehör) in die Staubabführung. Setzen Sie den Ansaugschlauch auf den Adapter, und schreiben Sie das andere Ende des Schlauchs an einen handelsüblichen Staubsauger an. ABBILDUNG 6

ABBILDUNG 6

A. Staubabführung
B. Staubsaugadapter (optionales Zubehor)
C. Ansagschlauch (nicht mitgeliefert)

VERWENDUNG

ERSTE SCHRITTE

Vielen Dank für den Kauf des Dremel DSM20. Dieses Werkzeug ist optimal für eine Vielzahl von Heimwerkerprojekten geeignet. Mit dem Dremel DSM20 konnen Sie weitere Aufgaben schneller und effizienter bearbeiten als mit denen anderen Werkzeugen für solche Projekte. Dieses Werkzeug hat außer dem eine kompakte und ergonomische Bauform und schneidel nahezu alle verbreiteten Materialien.

Wenn Sie einige Zeit mit ihrer neuen Dremel DSM20 garbeiteten haben, werden Sie merken, dass diese Werkzeug möglich die richtige Höhe hat, um Projekte in einem Bruchteil der Zeit fertigzustellen, die Sie beim Arbeiten mit einer herkömmlichen Kreissäge benötigen wurden. Dank des umfassenden Zubehörprogramms schneidet diese Werkzeug nahezu alle Materialien, die üblicherweise in Haus und Garten vorkommen: Holz, Kunststoff, Metall, Rigips und Fliesen. Mit dieserm Werkzeug konnen Sie in zwei Stellungen arbeiten. In der ersten Stellung konnen Sie mit einer flachen Standardscheibe normale jersey

Schnittte durchführten. In der zweiten Stellung können Sie bündige Schnittte an Fußböden oder Wänden entlang durchführten. Neben seiner Vielseitigkeitzeichnet sich der Dremel DSM20 durch seine gute Sichtbedingungen aus, die sichere,(PRZISE Schnitte ermöglich. So gelingt das Arbeitsen schon beim ersten Versuch fehlerfrei. Sie sparen Zeit und vermeiden unnötnigen Materialabfall. Weitere Informationen zu den Einsatzmöglichkeiten Ihres neuen Dremel-Werkzeugs finden Sie unter www.dremel.com.

AWARNUNG

HALTEN SIE DAS WERKZEUG BEIM STARTEN MIT BEIDEN HändEN, DA ES

WEGEN DES STARKEN MOTORDREHMOMENTS BEIM EINSCHALTEN EINEN KRAFTIGEN DREHIMPULS ERHÄLT.

Starten Sie das Werkzeug und warten Sie, bis die volle Drehzahl erreicht ist, bevor Sie das Werkzeug an das Werkstück ansetzen. Heben Sie das Werkzeug vom Werkstück ab, bevor Sie den Druckschalter loslassen. Schalten Sie den Druckschalter NICT ein oder aus, während das Werkzeug unter Last stehen. Nichtbeachtung theses Hinweises führt zur Verkürzung der Lebensdauer des Schalters.

Druckschalter mit Einschalsperre

Mit dem Druckschalter kann der Bediener die Einschlatsperre und die Schalterfunktionen „EIN/AUS" steuern.

So entriegeln Sie den Schalter und schalten das Werkzeug „EIN": Drücken Sie den Freigabehebel der Einschalsperre, um den Druckschafter freiugegeben. Drücken Sie anschließend den Druckschafter. ABBILDUNG 7

So schalten Sie das Werkzeug „AUS“: Lassen Sie den Hebel des Druckschalters los. Der Schalter hat eine Federrückstellung und wechselt deshalb automatisch in die Position „AUS“.

ABBILDUNG 7

A. Feststellknopf
B. Freigabehebel der Einsatzspierre
C. Druckschalter

Feststellknopf

Die Feststellfunktion des Druckschalters ist eine Komfortfunktion für längeren Betrieb.

Feststellfunktion aktivieren: Schalten Sie den Druckschalter ein, und drucken Sie anschließend den Feststellknopf auf der Rückseite des Werkzeugs ganz durch. Lassen Sie den Druckschalter los. ABBILDUNG 7

So schalten Sie das Werkzeug AUs: Drucken Sie den Druckschalter, und setzen Sie ihn dann los.

Um Rückschlag zu vermeiden (eine Situation, in der die Scheibe die Tendenz hat, aus dem Werkstück zu springen), sollenn Sie Schnitte in der gleichen Richtung ausführten, in der sich die Scheibe dreht.

WARNING

LESEN UND VERGEGENWARTIGEN SIE SICH UNBEDINGT DIE HINWEISE IM

KAPITEL, RÜCKSCHLAG UND DAZugeHÖRIGE WARNHINWEISE".

Schnittiefe einstellen

Trennen Sie den Netzstecker von der Steckdose. Lösen Sie auf der rechten Seite des Werkzeugs den Tiefeneinstellungshebel. Der Fuß hat eine Federrückstellung und wird deshalb automatisch

abgesenkt. ABBILDUNG 8

Stellen Sie die gewünschte Höhe ein, undziehen Sie dann den Hebelfentgegen dem Uhrzeigersinn fest. Prufen Sie die eingestellte Höhe.

ABBILDUNG 8

A. Tiefeneinstellungshebel
B. Tiefenskala

Schnittführung

Die Kerbe in der SchnittführungKennzeichnet die ungebäre Position der Schnittlinie. Nehmen Sie Probeschnitte in Holzabflänen vor, um sich mit der Schnittlinie vertraut zu machen. ABBILDUNG 9

ABBILDUNG 9

A. Schnittführung

Allgemeine Schnitte

Halten Sie das Gerät fest im Griff, und drücken Sie den Druckschalter ganz durch. Wenden Sie keine übermöige Kraft an. Arbeiten Sie mit leichtem, gleichmäßigem Druck. ABBILDUNG 10

WARNING

WENN SIE EINEN SCHNITT

ABGESCHLOSSEN UND DEN SCHALTER

LOS GELASSEN HABEN, DENKEN SIE DARAN, DASS ES EINIGE ZEIT DAUERT, BIS DIE SCHEIBE ZUM STILLSTAND KOMMT. LEGEN SIE DAS WERKZEUG ERST AB, WENN DAS EINSATZWERKZEUG VOLLSTÄNDIG ZUM STILLSTAND GEKOMMEN IST.

1. Vergewissern Sie sich stets, dass das Werkstück sichere in einen Schraubstock oder Spanner fixiert ist, bevor Sie zu einem Schnitt ansetzen.
2. Ihr Körper sollte sich auf der linken oder rechten Seite der Scheibe befinden, nicht in einer Linie mit der Scheibe. Es ist wichtig, das Werkzeug gut zu halten und ihren Körper so zu positionieren, dass Sie nicht verletzt werden, wenn sich die Scheibe verklemmt oder zurückschlägt.
3. Halten Sie das Gerät beim Schneiden fest im Griff, und arbeiten Sie so, dass Sie den Bearbeitungsvorgang jederzeit sicher unter Kontrolle haben.
4. Vermeiden Sie Verklemmen, Verdrehen und Abrutschen der Scheibe am Werkstück und alle anderen übermögensen Seitenkräfte auf die Scheibe.

Fliesen schneiden

Vergewissem Sie sich stets, dass das Werkstück sichere in einen Schraubstock oder Spanner fixiert ist, bevor Sie zu einem Schnitt ansetzen.

Schalten Sie das Gerät ein und warten Sie, bis die Scheibe die volte Drehzahl erreicht hat. Wenn Sie über die Kante(n) von Fliesen schneiden, führen Sie die Scheibe entlang der Schnittlinie vollständig durch die Kante(n).

Kerben Sie die Fliese zunachst entlang der Schnittlinie ein, und schneiden Sie die Fliese nach und nach in mehreren Durchgängen durch.

Dieses Gerät ist nicht für Planschleifscheiben geeignet. Wenn Sie eine glatte, polierte Kante herstellen möchen, verwenden Sie ein geeignetes Polierwerkzeug.

Tauch- und Innenschritte

Aufgrund seiner Höhe und Vielseitigkeit ist der Dremel DSM20 ein ideales Werkzeug für Tauch- und Innenschritte in Werkstücken wie Fußboden, Wandverkleidungen und Trockenwänden.

1. Zeichnen Sie die gewünschten Schnittlinien auf die betreffende Oberfläche.
2. Losen Sie den Tiefeneinstellungshebel, damit sich der Fuß mit Federrückstellung zur Nullposition bewegt. Wahrend des gesamten Schnittvorgangs bleibt der Tiefeneinstellungshebel gelöst.
3. Setzen Sie den Fuß des Geräts auf das Werkstück, undrichten Sie die Scheibe an der Schnittlinie aus. ABBILDUNG 11
4. Halten Sie das Gerät gut fest, und drücken Sie den Druckschalter. Warten Sie bis die Scheibe die volle Drehzahl erreicht.
5. Senken Sie Gerät und Scheibe langsam in das Werkstück. ABBILDUNG 12
6. Führn Sie das Gerät nach vorn, um den Schnitt zu vollenden
7. Lassen Sie den Druckschalter los, und warten Sie, bis das Gerät wieder still stehen.
8. Heben Sie das Gerät vom Werkstück ab.
9. Wiederholen Sie die Schritte 3-8 für alle gewürschten Schnitte.

Bündigschnitte

Entscheiden Sie zunachst über die gewünschte Höhe des Bündigschnitts. Beachachten Sie beim Verlegen von Fußboden die Dicke des Klebstoffs, des Fußbodenmaterials sowie alle anderen untergelegten Schichten und Materialien, die zur Gesamthöhe des fertigen Fußbodens beitragen.

1. Montieren Sie die Scheibe für bündiges Schneiden am Gerät, wie im Kapitel „Scheibe für bündiges Schneiden montieren" beschrieben.
2. Stellen Sie die Scheibe auf die gewünschte Tiefe ein.
3. Drehen Sie das Gerät auf die Seite, so dass die Bundschnittauflage auf dem Fußboden aufsitzt.
4. Halten Sie das Gerät gut fest. Schalten Sie das Gerät ein, und halten Sie das Gerät die volle Drehzahl erreichen, bevör Sie mit ihm das Werkstück berühren.
5. Führn Sie den gewünschten Schnitt aus, und haben Sie das Gerät vom Werkstück ab, bevor Sie es ausschalten. ABBILDUNG 13

Grosse Platten schneiden

Großflächige Werkstücke und lange Bretter können durchhängen oder herunterhängen, wenn sie nicht korrekt abgestützt werden. Wenn Sie versuchen, einen Schnitt auszuführen, ohne das Werkstück plan auszurichten und abzustützen, wird die Scheibe eine Tendenz zum Verklemmen zeigen, und es kann zu RÜCKSCHLAG und zu einer besonderes hohen Belastung des Motors kommt. ABBILDUNG 14

Stützen Sie die Platte bzw. das Brett in der Höhe des gewünschten Schnitts ab, wie in ABBILDUNG 15 gezeigt. Vergewissern Sie sich, dass die Schnitttiefe so eingestellt ist, dass ausschließlich die Platte oder das Brett zersagt wird, nicht Tisch oder Werkbank. Die Leisten, mit denen das Werkstück angehoben und gestützt wird, sollen so angeordnet werden, dass die breiten Seiten das Werkstück stützen und auf dem Tisch bzw.

der Werkbank aufliegen. Legen Sie das Werkstück nicht auf die schmalen Seiten, da eine solche Positionierung keine Stabilität bietet. Wenn die Platte oder das Brett, das Sie schneiden möchten, zu groß für den Tisch bzw. die Werkbank ist, setzen Sie die Unterstützungenden Leisten auf den Fußboden.

ABBILDUNG 14

A. Falsch

ABBILDUNG 15

A. Richtig

Parallelanschlag

Der Parallelanschlag (im Lieferumfang) wird für Schnitte verwendet, die parallel zu einer Kante des Werkstücks verlaufensollen, und kann auf der linken oder rechten Seite des Gerätefußes montiert werden, um links oder rechts des Materials zu schneiden.

HINWEIS: Positionieren Sie den Parallelanschlag auf der linken oder rechten Seite des Werkstücks, wie in der Abbildung gezeigt. ABBILDUNG 16

Längsschnitte

Mit dem Parallelanschlag halten sich besonderss leicht
Längsschnitte durchführren. Der Parallelanschlag ist im Lieferumfang enthalten. Zur Montage setzen Sie den Parallelanschlag auf, schieben die den Anschlag durch die Schlitze im Fuß auf die gewünschte Breite (wie dargestellt), und befestigen Sie die Konstruktion mit dem Gewindestift. ABBILDUNG 17

ABBILDUNG 17

A. Gewünschte Schnittbreite
B. Gerard
C. Gewindestift

Führungsschiene für Längsschnittte

Beim Längsschneiden großer Platten lasst sich mit dem Parallelanschlag möglicherweise nicht die gewüncchte Schnittbreite erreichen. In thisem Fall sollenn Sie eineGRADE 25mm starke Holzleiste als Führung auf die Platte nageln oder an dieser festklemen. ABBILDUNG 18 Setzen Sie die rechte Fußseite gegen die Führungsschiene.

ABBILDUNG 18

A. Gewünschte Schnittbreite
B. Führungsschiene für Längsschnitte

Balkenfuhrungsvorsatz 2^ × 4^ (37 mm x 86 mm)

Mit dem Dremel DSM20 und dem Balkenführungsvorsatz 2^ × 4^ (37 mm x 86 mm, optionales Zubehor) halten sich Schnell und prazise Schnittte in Leisten 2^ × 4^ (37 mm x 86 mm) einbringen. Da die Schnitttiefe geringer ist als die Stärke einer Leiste 2^ × 4^ (37 mm x 86 mm), muss zum Trennen des Werkstücks auf jeder Seite ein Schnitt durchgeführt werden.

1. Zeichnen Sie die gewünschte Schnittlinie auf dem Holzstück an.
2. Schieben Sie den Balkenführungsvorsatz 2^ × 4^ (37 mm x 86 mm) an der gewünschten Position auf die Leiste. Hinweis: Wenn Sie mit einer Standardscheibe arbeiten,

rechnen Sie beim Anzeichnen einen Versatz von 1,5 cm ein, um das Vorsatzgerät korrekt an der Versatzmarkierung der Schnittführung ansetzen zu können.

Wenn Sie mit der Scheibe für bündiges Schneiden arbeiten, richten Sie den Balkenführungsvorsatz des Geräts an der Schnittlinie aus.

1. Klemmen Sie das Vorsatzgerät an der gewünschten Position am Werkstück fest, und führen Sie den Schnitt aus.
2. Halten Sie das Gerät gut fest, nutzen Sie das Vorsatzgerät als Führung, und machen Sie den ersten Schnitt. ABBILDUNG 19
3. Drehen Sie das Werkstück um, ohne das Vorsatzgerät abzunehmen, und führen Sie den zweiten Schnitt aus, um die Leiste 2^ × 4^ (37 mm x 86 mm) ganz durchzuschneiden.

Winkelanschlag

Der Winkelanschlag des Dremel DSM20 (optionales Zubehor) und die Scheibe für bündiges Schneiden sind eine perfekte Kombination für Gehrungs-, Schrag- und Geradschnittte in Trägerplatten, Verkleidungen und Kehlungen. Winkelmarkierungen unterstützen prazise Schnittte bei typischen Winkeln wie 15^ , 22.5^ und 30^ .

1. Zeichnen Sie die gewünschte Schnittlinie auf dem Holzstück an.
2. Setzen Sie den Winkelanschlag an der gewünschten Schnittposition auf das Holz.
3. Klemmen Sie die Schnittführung an der gewünschten Position an das Werkstück, und führen Sie den Schnitt aus.
4. Halten Sie das Gerät gut fest, und machen Sie den ersten Schnitt.

Gerade Schnitte - nutzen Sie die außere Kante des Winkelanschlags als Führung. ABBILDUNG 20

Gehrungsschnitte 45^ - nutzen Sie die gewinkelte Kante des Winkelanschlags als Führung. ABBILDUNG 21

WARNING

STELLEN SIE SICHER, DASS DAS GERAT KORREKT IN DER FUHRUNG SITZT.

BEVOR SIE ES STARTEN, UND SEIEN SIE VORSICHTIG BEIM STOPPEN DES GERÄTS IN DER FÜRUNGSSCHIENE, UM SICHERZUSTELLEN, DASS DIE TRENNSCHEIBE KEINESFALLS DIE FÜRUNG BERÜHRT.

Gehrungsschnittte 15^ , 22,5^ oder 30^ - Drehen Sie den Anschlag an der gewünschten Ecke mithilfe der Winkelkennzeichnungen auf den gewünschten Winkel. Führren Sie den Schnitt aus, und nutzen Sie darauf die äußere Kante des Anschlags als Führung. ABBILDUNG 20

Schragschnittte 45^ - Für Schragschnittte müssen Sie mit der Scheibe für bündiges Schneiden arbeiten. Setzen Sie die Säge in die Führungsschiene, um den Schnitt auszuführen. ABBILDUNG 22 Die Führung ermöglicht Schnitte in Werkstücken mit Stärken bis 18mm . Für den ersten Schnitt setzen Sie das Gerät so auf die Schiene, dass die Rückseite des Gerätefußes in die vorbereitete Aussparung passst. Schalten Sie das Gerät ein, und führen Sie den Schnitt durch. Schalten Sie das Werkzeug aus, bevor Sie es aus der Führung Herausnahmen.

Entscheiden Sie, ob Sieinnen links, außen links,innen rechts oder außen rechts schneiden,müssen,und richten Sie das Werkstück entsprechend aus. Positionen A,B,C oder D. ABBILDUNG 23

ABBILDUNG 22 Zubehörtabelle, siehe vorderes Blatt.

Anhang unten:

Zubehör Einsatzbereich
DSM500	Schleiftrennscheibe mit Karbidpulver zum Schneiden von Holz und anderen weichen Materialien.
DSM510	Verständte Schleiftrennscheibe Typ 1 zum Schneiden verschiedener Materialien wie Metall und Kunststoff.
DSM520	Verständte Schleiftrennscheibe Typ 1 für Grobschnittte in Mauerwerk und Gestein.
DSM540	Diamant-Schleiftrennscheibe für Schritte in harten Materialien wie Marmor, Beton, Ziegel, Porzellan und Fliesen.
DSM600	Versatz-Schleiftrennscheibe mit Karbidpulver zum Schneiden von Holz und anderen weichen Materialien.

FR

WARTUNG

Um Beschädigungen und/oder Risiken vorzubeugen, sollenn Wartungs- und Reparaturarbeiten ausschließlich durch autorisierte Personen erfolgen. Wir empfehlen, Wartung und Reparatur von Dremel-Serviceniederlassungen durchführten zu halten. Auf jeder Fall ist aus Sicherheitsgründen vor Wartungs- und Reinigungsrarbeiten immer der Netzstecker zuziehen.

REINIGUNG

WARNING

TRENNN SIE DAS WERKZEUG BZW. LADEGERAT STETS VON DER

STROMVERSORGUNG, BEVOR SIE MIT REINIGUNGSARBEITEN BEGINNEN. BEI NICTBEACHTUNG KANN ES ZU UNFÄllen KOMMEN. Die Beste Art der Reinigung ist Abspritzen mit Druckluft. Tragen Sie beim Reinigen von Werkzeugen mit Druckluft stets eine Schutzbrille.

Lüfungsschlitze und Schalthebel müssen stets frei von Schmutz und Fremdkörpersin. Führer Sie auch beim Reinigen keine spitzen Objekte durch die Öffnungen des Werkzeugs.

WARNING

MANCHE REINIGUNGS- UND LÖSUNGSMITTEL GREIFEN

KUNSTSTOFFBOBERFLÄCHEN AN. Beispiele für solche Mittel: Benzin, Kohlenstoff-Tetrachlorid, chlorhaltige Reinigungsmittel, Ammoniak und Haushaltsreiniger mit Ammoniak.

SERVICE UND GEWÄHRLEISTUNG

WARNING

IM INNEREN DES GERÄTS BEFINDENSICH KEINE TEILE, DIE VOM BENUTZER

GEWARTET WERDEN KÖNNEN. Um Beschädigungen und/oder Risiken vorzubeugen, sollenn Wartungs- und Reparaturarbeiten ausschließlich durch autorisierte Personen erfolgen. Wir empfehlen, Wartung und Reparatur von Dremel-Serviceniederlassungen durchführten zu halten. SERVICETECHNIKER: Trennen Sie das Werkzeug bzw. Ladegerät stets von der Stromversorgung, bevor Sie mit Wartungsarbeiten beginnen.

Die Garantie für diesen DREMEL Produkt entspricht den landerspezifischen Vorschriften. Schäden durch normale Abnutzung und Verschleiß sowie Überlastung oder unsachgemäß Behandlung sind von der Garantie ausgeschlossen.

Im Falle einer Reklamation schicken Sie das Werkzeug oder Ladegerät zusammen mit einem entsprechenden Kaufnachweis an ihren Handler.

DREMEL KONTAKTINFORMATIONEN

Weitere Informationen über Dremel-Produkte, Kundendienst und Hotline finden Sie unter www.dremel.com.

Dremel Europe, P.O. Box 3267, 4800 DG Breda, Niederlande

TRADUCTION DE LA NOTICE ORIGINALE

SYMBOLS UTILISÉS

LISEZ CES CONSIGNES

UTILISEZ UN ÉQUIPEMENT DE PROTECTION OCULAIRE

UTILISEZ UN DISPOSITIF DE PROTECTION ANTIBRUIT

DOUBLE ISOLATION (AUCUN FILS DE TERRE REQUIS)

NE JETEZ PAS LES OUTILS
ÉLECTROPORTATIFS, LEURS ACCESSOIRES
ET LEUR EMBALLAGE AVEC LES ORDURES
MENAGÈRES

ATTEMPTION

VEUILLEZ LIRE L'ENSEMBLE

DES AVERTISSEMENTS DE

SECURITE, AINSI QUE L'ENSEMBLE DES CONSIGNES. Le

GEBRUK GEHOORBESCHERMING

DUBBELE ISOLATIE (GEEN AARDINGSKABEL NODIG)

GOOI ELEKTRISCHE APPARATEN,TOEBEHOREN EN VERPAKKINGSMATERIALEN NIET WEG BIJ HET HUISHODELijk AFVAL

GEREEDSCHAP - ALGEMENE VEILIGHEIDSWAARSCHUWINGEN

A LET OP

ELEKTRISCHE VEILIGHEID

LAES DISSE INSTRUKTIONER

BENYT BESKYTTELSESBRILLER

BENYT HOREVERN

DOBBELTISOLATION (JORDLEDNING IKKE PAKRVEVET)

EL-VaERKTJ, TILBEHOR OG EMBALLAGE MAIKKE BORTSKAFFES MED HUSHOLDNINGSAFFALDET

GENERELLE

SIKKERHEDSADVVARSLER I RELATION TIL EL-VaERKTJ

LAES ALLE SIKKERHEDS-ADVARSLER OG ALLE

SYMBOLER SOM ANVÄNDS

LAS DE HAR ANVISNINGARNA

ANVÄND SKYDDSGLASÖGON

ANVÄND HÖRSELSKYDD

DUBBEL ISOLERING (JORDNINGSKABEL KRAVS EJ)

ELVERKTYG, TILLBEHOR OCH EMBALLAGE FAR INTE SLANGAS I HUSHALLSSOPR

ALLMÄNNASÄKERHETSVARNINGAR FÖR ELVERKTYG

WARNING

LASALLASAKERHETSVARNINGAROCHALLA

ENDAST FÖR EU-LÄNDER

BYTER TILLBEHOR, HYLSOR ELLER

UTFOR SERVICE OCH TA BORT BATTERIPACKET.

ALLMÄNT

BILD 22 Tillbehör, se Front Matter.

Tillagg nedan:

Tuhikäugupörded 17000 p/min

Maxloikeketta diameter 77 mm, tup 1

Spindel 11 mm

Jl 15 J 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

aaii jie "aaiiie gihll" 1j iie aiae ie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jie jies

4

a
