KASUTUSJUHEND DSM2034 DREMEL

HOIATUSED. Hoiatuste ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik hoiatused ja juhised hilisemaks kasutamiseks alles. Hoiatustes kasutatud termini „elektritööriist“ all peetakse silmas elektriga töötavaid (juhtmega) elektritööriistu või akuga töötavaid (juhtmeta) elektritööriistu.

a. Hoidke töökoht puhas ja korras. Tööpiirkonnas valitsev segadus ja töökoha ebapiisav valgustus võib põhjustada õnnetusi. b. Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektriliste tööriistadega töötamisel võivad tekkida sädemed, mis omakorda võivad tolmu ja aurud süüdata. c. Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised isikud tööpiirkonnast eemal. Kui Teie tähelepanu juhitakse kõrvale, võib seade Teie kontrolli alt väljuda.

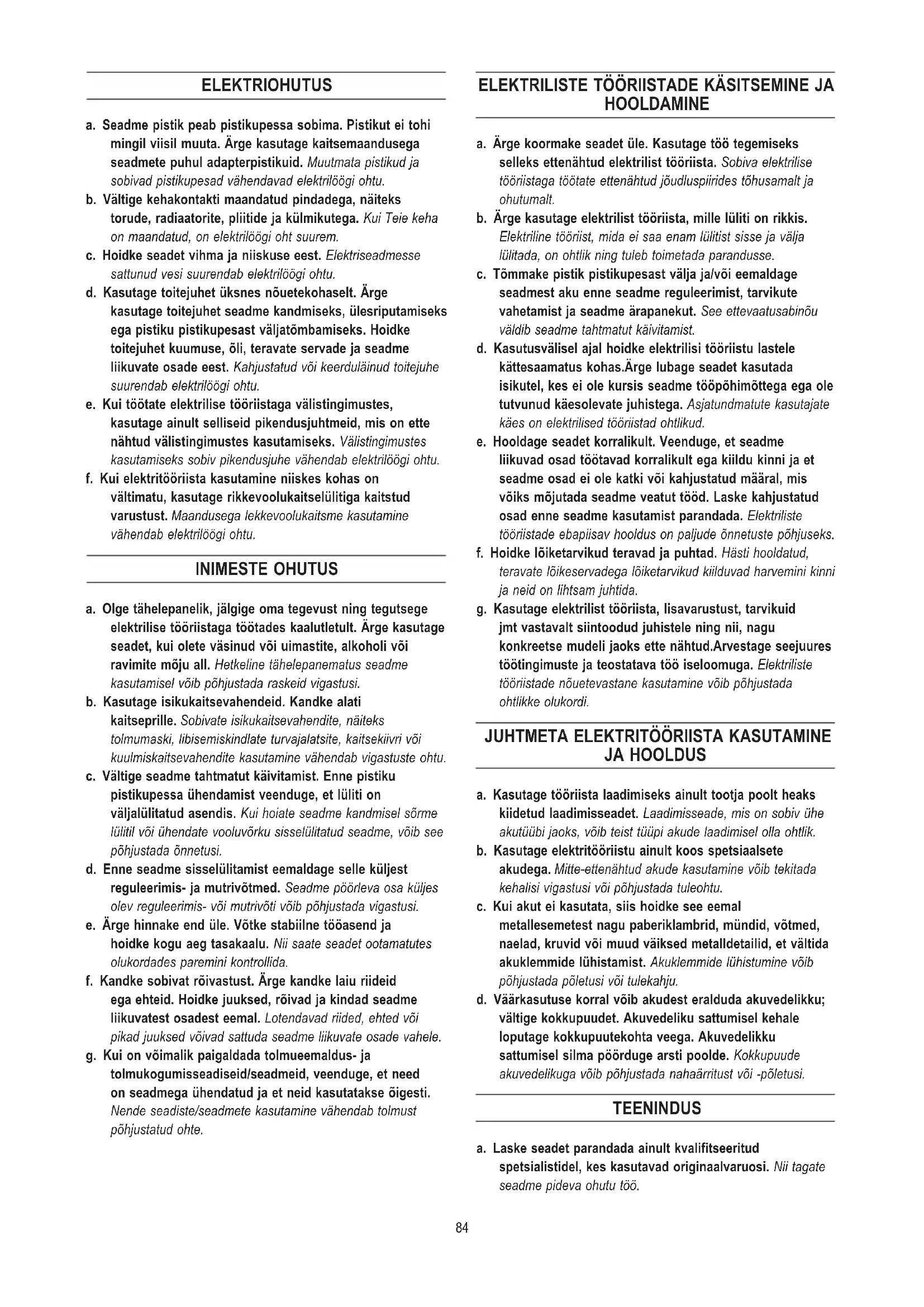

83ELEKTRIOHUTUS a. Seadme pistik peab pistikupessa sobima. Pistikut ei tohi mingil viisil muuta. Ärge kasutage kaitsemaandusega seadmete puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. b. Vältige kehakontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem. c. Hoidke seadet vihma ja niiskuse eest. Elektriseadmesse sattunud vesi suurendab elektrilöögi ohtu. d. Kasutage toitejuhet üksnes nõuetekohaselt. Ärge kasutage toitejuhet seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatõmbamiseks. Hoidke toitejuhet kuumuse, õli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhe suurendab elektrilöögi ohtu. e. Kui töötate elektrilise tööriistaga välistingimustes, kasutage ainult selliseid pikendusjuhtmeid, mis on ette nähtud välistingimustes kasutamiseks. Välistingimustes kasutamiseks sobiv pikendusjuhe vähendab elektrilöögi ohtu. f. Kui elektritööriista kasutamine niiskes kohas on vältimatu, kasutage rikkevoolukaitselülitiga kaitstud varustust. Maandusega lekkevoolukaitsme kasutamine vähendab elektrilöögi ohtu. INIMESTE OHUTUS a. Olge tähelepanelik, jälgige oma tegevust ning tegutsege elektrilise tööriistaga töötades kaalutletult. Ärge kasutage seadet, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada raskeid vigastusi. b. Kasutage isikukaitsevahendeid. Kandke alati kaitseprille. Sobivate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu. c. Vältige seadme tahtmatut käivitamist. Enne pistiku pistikupessa ühendamist veenduge, et lüliti on väljalülitatud asendis. Kui hoiate seadme kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud seadme, võib see põhjustada õnnetusi. d. Enne seadme sisselülitamist eemaldage selle küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi. e. Ärge hinnake end üle. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate seadet ootamatutes olukordades paremini kontrollida. f. Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele. g. Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid/seadmeid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Nende seadiste/seadmete kasutamine vähendab tolmust põhjustatud ohte.

ELEKTRILISTE TÖÖRIISTADE KÄSITSEMINE JA

HOOLDAMINE a. Ärge koormake seadet üle. Kasutage töö tegemiseks selleks ettenähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides tõhusamalt ja ohutumalt. b. Ärge kasutage elektrilist tööriista, mille lüliti on rikkis. Elektriline tööriist, mida ei saa enam lülitist sisse ja välja lülitada, on ohtlik ning tuleb toimetada parandusse. c. Tõmmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib seadme tahtmatut käivitamist. d. Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas.Ärge lubage seadet kasutada isikutel, kes ei ole kursis seadme tööpõhimõttega ega ole tutvunud käesolevate juhistega. Asjatundmatute kasutajate käes on elektrilised tööriistad ohtlikud. e. Hooldage seadet korralikult. Veenduge, et seadme liikuvad osad töötavad korralikult ega kiildu kinni ja et seadme osad ei ole katki või kahjustatud määral, mis võiks mõjutada seadme veatut tööd. Laske kahjustatud osad enne seadme kasutamist parandada. Elektriliste tööriistade ebapiisav hooldus on paljude õnnetuste põhjuseks. f. Hoidke lõiketarvikud teravad ja puhtad. Hästi hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida. g. Kasutage elektrilist tööriista, lisavarustust, tarvikuid jmt vastavalt siintoodud juhistele ning nii, nagu konkreetse mudeli jaoks ette nähtud.Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.

JUHTMETA ELEKTRITÖÖRIISTA KASUTAMINE

JA HOOLDUS a. Kasutage tööriista laadimiseks ainult tootja poolt heaks kiidetud laadimisseadet. Laadimisseade, mis on sobiv ühe akutüübi jaoks, võib teist tüüpi akude laadimisel olla ohtlik. b. Kasutage elektritööriistu ainult koos spetsiaalsete akudega. Mitte-ettenähtud akude kasutamine võib tekitada kehalisi vigastusi või põhjustada tuleohtu. c. Kui akut ei kasutata, siis hoidke see eemal metallesemetest nagu paberiklambrid, mündid, võtmed, naelad, kruvid või muud väiksed metalldetailid, et vältida akuklemmide lühistamist. Akuklemmide lühistumine võib põhjustada põletusi või tulekahju. d. Väärkasutuse korral võib akudest eralduda akuvedelikku; vältige kokkupuudet. Akuvedeliku sattumisel kehale loputage kokkupuutekohta veega. Akuvedelikku sattumisel silma pöörduge arsti poolde. Kokkupuude akuvedelikuga võib põhjustada nahaärritust või -põletusi. TEENINDUS a. Laske seadet parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme pideva ohutu töö. 84OHUTUSJUHISED

LÕIKESEADME OHUTUSJUHISED

a. Tööriistaga kaasas olev kettakaitse tuleb kõvasti kinnitada seadme külge nii, et see tagaks suurima võimaliku ohutuse, jättes võimalikult väikese osa lõikekettast seadme kasutaja poole suunatuks. Hoidke pöörleva lõikeketta tasandit eemal iseendast ja teistest inimestest. Kettakaitse kaitseb seadme kasutajat ketta küljest murduvate kildude ja lõikekettaga juhusliku kokkupuutumise eest. b. Kasutage seadmega ainult fiiberklaasiga tugevdatud või teemantlõikekettaid. Asjaolu, et saate lisatarvikut oma tööriista külge kinnitada, ei taga veel tööriista ohutut kasutamist. c. Kasutatava tarviku lubatud pöörete arv peab olema vähemalt sama suur nagu elektrilise tööriista maksimaalne pöörete arv. Tarvik, mis pöörleb lubatust kiiremini, võib puruneda ja eemale paiskuda. d. Lihvimistarvikuid tohib kasutada üksnes otstarbel, milleks need on ette nähtud. Näiteks: Kunagi ei tohi lihvimiseks kasutada lõikeketta külgpinda. Lõikekettad on ette nähtud materjali lõikamiseks ketta servaga. Külgsuunas avalduv jõud võib lõikeketta purustada. e. Kasutage alati valitud lõikeketta jaoks sobiva läbimõõduga ja kahjustamata kinnitusflantsi. Sobivad flantsid kaitsevad lõikeketast ja hoiavad ära lõikeketta purunemise ohu. f. Ärge kasutage suuremate elektriliste tööriistade kulunud tugevdatud lõikekettaid. Suuremate elektriliste tööriistade lõikekettad ei sobi kasutamiseks väiksemate elektriliste tööriistade kõrgematel pööretel ning võivad puruneda. g. Tarviku välisläbimõõt ja paksus peavad vastama elektrilise tööriista mõõtmetele. Valede mõõtmetega tarvikut ei kata kaitsekaitse piisaval määral. h. Lõikekettad ja flantsid peavad elektrilise tööriista spindliga täpselt sobima. Lõikekettad ja flantsid, mis spindliga täpselt ei sobi, pöörlevad ebaühtlaselt, vibreerivad tugevasti ja võivad põhjustada kontrolli kaotuse tööriista üle.

i. Ärge kasutage vigastatud lõikekettaid. Iga kord enne

kasutamist veenduge, et lõikeketastel ei esine pragusid või murenenud kohti. Kui elektriline tööriist või lõikeketas maha kukub, siis kontrollige, ega see ei ole vigastatud ning vajaduse korral asendage vigastatud lõikeketas uue lõikekettaga. Kui olete lõikeketta üle kontrollinud ja kasutusele võtnud, hoidke ennast ja lähedal viibivaid isikuid väljaspool pöörleva lõikeketta tasandit ja laske tööriistal töötada ühe minuti vältel maksimaalsetel pööretel. Vigastatud lõikekettad üldjuhul purunevad selle testperioodi jooksul. j. Kasutage isikukaitsevahendeid. Sõltuvalt seadme kasutusotstarbest kandke näokaitsemaski või kaitseprille. Vajaduse korral kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või kaitsepõlle, mis kaitseb Teid lihvimisel eralduvate väikeste materjaliosakeste eest. Silmi tuleb kaitsta töödeldavast materjalist eralduvate kildude ja võõrkehade eest. Tolmu- ja hingamisteede kaitsemaskid peavad filtreerima tekkiva tolmu. Pikaajaline tugev müra võib kahjustada kuulmist. k. Veenduge, et teised inimesed asuvad tööpiirkonnast ohutus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Materjalist eralduvad killud või murdunud lõikekettad võivad eemale paiskuda ning põhjustada vigastusi ka tööpiirkonnast väljaspool. l. Tehes töid, mille puhul võib lõiketarvik kokku puutuda varjatud elektrijuhtmetega või seadme enda kaabliga, hoidke seadet üksnes isoleeritud käepidemetest. Kokkupuude pinge all olevate elektrijuhtmetega võib pingestada ka seadme metallosad ja anda seadme kasutajale elektrilöögi. m. Hoidke toitejuhet eemal pöörlevast tarvikust. Kontrolli kaotusel seadme üle võib tarvik toitejuhtme läbi lõigata või keerdu tõmmata ning teie käsi või käsivars võib pöörleva lõikekettaga kokku puutuda. n. Pange tööriist käest alles siis, kui tarvik on seiskunud. Pöörlev lõikeketas võib alusega kokku puutuda, mille tagajärjel võite kaotada kontrolli tööriista üle. o. Ärge transportige töötavat tööriista. Pöörlev tarvik võib Teie riietesse kinni jääda ning Teid vigastada. p. Puhastage regulaarselt tööriista ventilatsiooniavasid. Töötav mootor tõmbab korpusesse tolmu ning kogunev metallitolm võib vähendada elektriohutust. q. Ärge kasutage elektrilist tööriista süttivate materjalide läheduses. Sädemete tõttu võivad taolised materjalid süttida. r. Ärge kasutage tarvikuid, mille puhul on vaja kasutada jahutusvedelikke. Vee või teiste jahutusvedelike kasutamine võib põhjustada elektrilöögi.

TÄIENDAVAD OHUTUSNÕUDED LIHVIMISEL JA

LÕIKAMISEL a. Elektriline tööriist on ette nähtud lihvimiseks või lõikamiseks. Järgige kõiki tööriistaga kaasasolevaid hoiatusi, juhiseid, jooniseid ja tehnilisi andmeid. Järgnevalt toodud juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. b. Seda elektrilist tööriista ei ole soovitatav kasutada liivapaberiga lihvimiseks, traatharjaga töötlemiseks või poleerimiseks. Elektrilise tööriista kasutamine tööks, milleks see ei ole ette nähtud, võib olla ohtlik ja põhjustada vigastusi. c. Ärge kasutage lisatarvikuid, mis ei ole tootja poolt käesoleva elektrilise tööriista jaoks ette nähtud või soovitatud. See, et saate lisatarvikut oma tööriista külge kinnitada, ei taga veel tööriista ohutut kasutust. d. Kasutatava tarviku lubatud pöörete arv peab olema vähemalt sama suur nagu elektrilise tööriista maksimaalne pöörete arv. Tarvik, mis pöörleb lubatust kiiremini, võib puruneda. e. Tarviku läbimõõt ja paksus peavad ühtima elektrilise tööriista mõõtudega. Valede mõõtmetega tarvikut ei kata kaitse piisaval määral. f. Lihvkettad, seibid, lihvtallad ja teised tarvikud peavad elektrilise tööriista spindliga täpselt sobima. Ebasobivad tarvikud pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotuse tööriista üle. g. Ärge kasutage vigastatud tarvikuid. Iga kord enne kasutamist kontrollige, ega lihvketastel ei esine pragusid 85või murenenud kohti, lihvtaldadel pragusid või kulunud kohti, traatharjadel lahtisi või murdunud traate. Kui elektriline tööriist või tarvik maha kukub, siis kontrollige, ega see ei ole vigastatud ning vajadusel võtke vigastatud tarviku asemel kasutusele vigastamata tarvik. Kui olete tarviku üle kontrollinud ja kasutusele võtnud, hoidke ennast ja lähedal viibivaid isikuid väljaspool pöörleva tarviku tasandit ja laske tööriistal töötada ühe minuti vältel maksimaalpööretel. Selle testperioodi jooksul vigastatud tarvikud üldjuhul murduvad. h. Kasutage isikukaitsevahendeid. Kandke vastavalt kasutusotstarbele näokaitsemaski või kaitseprille. Vajadusel kandke tolmukaitsemaski, kuulmiskaitsevahendeid, kaitsekindaid või spetsiaalpõlle, mis kaitseb Teid lihvimisel eralduvate väikeste materjaliosakeste eest. Silmi tuleb kaitsta töödeldavast materjalist eralduvate kildude ja võõrkehade eest. Tolmu- ja hingamisteede kaitsemaskid peavad filtreerima tekkiva tolmu. Pikaajaline tugev müra võib kahjustada kuulmist.

i. Veenduge, et teised inimesed asuvad tööpiirkonnast

ohutus kauguses. Igaüks, kes tööpiirkonda siseneb, peab kandma isikukaitsevahendeid. Materjalist eralduvad killud või murdunud tarvikud võivad õhku paiskuda ning põhjustada vigastusi ka tööpiirkonnast väljaspool. j. Kui teostate töid, mille puhul võib tarvik tabada varjatud elektrijuhtmeid või seadme enda toitejuhet, hoidke seadet ainult isoleeritud käepidemetest. Kontakt pinge all oleva elektrijuhtmega võib pingestada seadme metallosad ja põhjustada elektrilöögi. k. Hoidke toitejuhe pöörlevatest tarvikutest eemal. Kui kaotate kontrolli seadme üle, tekib toitejuhtme läbilõikamise või tarviku poolt kaasahaaramise oht ning Teie käsi võib pöörleva tarvikuga kokku puutuda. l. Pange tööriist käest alles siis, kui tarvik on seiskunud. Pöörlev tarvik võib alusega kokku puutuda, mille tagajärjel võite kaotada kontrolli tööriista üle. m. Ärge transportige töötavat tööriista. Teie rõivad võivad jääda pöörleva tarviku külge kinni ning tarvik võib tungida Teie kehasse. n. Puhastage regulaarselt tööriista tuulutusavasid. Töötav mootor tõmbab korpusesse tolmu ning kogunev metallitolm võib vähendada elektriohutust. o. Ärge kasutage elektrilist tööriista süttivate materjalide läheduses. Sädemete tõttu võivad taolised materjalid süttida. p. Ärge kasutage tarvikuid, mille puhul on vaja kasutada jahutusvedelikke. Vee või teiste jahutusvedelike kasutamine võib põhjustada elektrilööki.

TAGASILÖÖK JA ASJAOMASED

OHUTUSJUHISED Tagasilöök on kinnikiildunud pöörlevast tarvikust, näiteks lihvkettast, lihvtallast, traatharjast vmt põhjustatud järsk reaktsioon. Kinnikiildumine põhjustab pöörleva tarviku äkilise seiskumise. See omakorda tingib seadme kontrollimatu liikumise tarviku pöörlemissuunaga vastupidises suunas. Lihvketta kinnikiildumise tagajärjeks võib olla lihvketta murdumine või tagasilöök. Lihvketas liigub siis sõltuvalt ketta pöörlemissuunast kas tööriista kasutaja suunas või kasutajast eemale. Seejuures võivad lihvkettad ka murduda. Tagasilöök on seadme vale või ebaõige kasutuse tagajärg. Tagasilööki saab sobivate ettevaatusabinõude rakendamisega ära hoida. a. Hoidke elektrilist tööriista tugevasti ja viige oma keha ja käed asendisse, milles saate tagasilöögijõududele vastu astuda. Kasutage alati lisakäepidet, kui see on olemas, et saavutada tagasilöögijõudude või reaktsioonimomentide üle võimalikult suurt kontrolli. Seadme kasutaja saab sobivate ettevaatusabinõude rakendamisega tagasilöögi- ja reaktsioonijõudusid kontrollida. b. Ärge viige oma kätt kunagi pöörlevate tarvikute lähedusse. Tarvik võib tagasilöögi puhul riivata Teie kätt. c. Vältige oma kehaga piirkonda, kuhu seade tagasilöögi puhul liigub. Tagasilöök paiskab seadme lihvketta liikumissuunale vastassuunas. d. Töötage eriti ettevaatlikult nurkade, teravate servade jmt piirkonnas. Vältige tarviku tagasipõrkumist toorikult ja toorikusse kinnijäämist. Pöörlev tarvik kaldub nurkades, teravates servades ja tagasipõrkumise korral kinni kiilduma. See põhjustab kontrolli kaotuse tööriista üle või tagasilöögi. e. Ärge kasutage kett- ega hammastusega ketast. Taolised tarvikud põhjustavad tihti tagasilöögi või kontrolli kaotuse seadme üle.

a. Kasutage üksnes Teie elektrilise tööriista jaoks sobivaid lihvimistarvikuid ja nende lihvimistarvikute jaoks ette nähtud kettakaitset. Lihvimistarvikuid, mis ei ole tööriista jaoks ette nähtud, ei kata kaitse piisaval määral ning need on ohtlikud. b. Kettakaitse tuleb paigaldada ja seadistada nii, et tagatud oleks maksimaalne ohutus, s.t, et lihvimistarviku võimalikult väike osa jääks lahtiselt seadme kasutaja poole. Kettakaitse peab seadme kasutajat kaitsma murduvate tükkide, lihvimistarvikuga juhusliku kokkupuute ja sädemete eest, mis võivad süüdata riietuse. c. Lihvimistarvikuid tohib kasutada üksnes otstarbel, milleks need on ette nähtud. Kunagi ei tohi lihvida lõikeketta külgpinnaga. Lõikekettad on ette nähtud materjali lõikamiseks ketta servaga. Külgsuunas avalduvad jõud võivad lõikeketta purustada. d. Kasutage alati valitud lihvketta jaoks sobiva suuruse ja kujuga alusseibi. Sobivad seibid kaitsevad lõikeketast ja hoiavad nii ära lihvketta purunemise ohu. Lõikeketta seibid võivad teiste lihvketaste seibidest erineda. e. Ärge kasutage suuremate elektriliste tööriistade kasutatud lihvkettaid. Suuremate elektriliste tööriistade lihvkettad ei sobi kasutamiseks väiksemate elektriliste tööriistade kõrgematel pööretel ning võivad murduda.

TÄIENDAVAD SPETSIIFILISED OHUTUSJUHISED

LÕIKAMISEKS a. Vältige lõikeketta kinnikiildumist ja ärge avaldage lõikekettale liigset survet. Ärge teostage liiga sügavaid lõikeid. Lõikekettale avalduv liigne koormus suurendab lõikeketta kulumist ja kalduvust kinnikiildumiseks, mistõttu suureneb ka tagasilöögi või lihvketta purunemise oht. 86b. Vältige pöörleva lõikeketta ette ja taha jäävat piirkonda. Kui juhite lõikeketast toorikus endast eemale, võib tööriist koos pöörleva kettaga lennata tagasilöögi korral otse Teie peale. c. Kui lõikeketas kinni kiildub või kui Te töö katkestate, lülitage tööriist välja ja hoidke seda enda kontrolli all seni, kuni lõikeketas seiskub. Ärge püüdke kunagi veel pöörlevat lõikeketast lõikejoonest välja tõmmata, kuna vastasel korral võib toimuda tagasilöök. Tehke kindlaks ja kõrvaldage kinnikiildumise põhjus. d. Ärge lülitage tööriista uuesti sisse, kui see asub veel toorikus. Enne lõikeprotsessi ettevaatlikku jätkamist laske lõikekettal jõuda maksimaalpööretele. Vastasel korral võib lõikeketas kinni kiilduda, toorikust välja hüpata või tagasilöögi põhjustada. e. Toestage plaadid ja suured toorikud, et vältida kinnikiildunud lõikekettast põhjustatud tagasilöögi ohtu. Suured toorikud võivad omaenda raskuse all murduda. Toorik tuleb toestada mõlemalt poolt, nii lõikejoone lähedalt kui servast. f. Olge eriti ettevaatlik sisselõigete tegemisel olemasolevatesse seintesse või teistesse varjatud piirkondadesse. Lõikeketas võib tabada gaasi- või veetorusid, elektrijuhtmeid või teisi objekte, mille tagajärjeks võib olla tagasilöök. KESKKOND UTILISEERIMINE Elektrilised tööriistad, lisatarvikud ja pakend tuleks keskkonnasäästlikult ringlusse võtta.

ÜKSNES ELI LIIKMESRIIKIDELE

Ärge käidelge elektrilisi tööriistu koos olmejäätmetega! Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2002/96/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ning selle ülevõtmisele liikmesriikide õigusesse tuleb kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda ja keskkonnasäästlikult ringlusse võtta. TEHNILISED ANDMED ÜLDISED ANDMED Dremel DSM20 lõikaja DSM20 Nimipinge 220–240 V~50/60 Hz Nimivõimsus 710 W Tühikäigupöörded 17000 p/min Max lõikeketta diameeter 77 mm, tüüp 1 Spindel 11 mm Max lõikamissügavus 21,5 mm PIKENDUSJUHE Kasutage üksnes täielikult lahti keritud ja kahjustusteta 5 A kaitsmega pikendusjuhet. MONTAAŽ

TÖÖRIIST ALATI EELNEVALT VÄLJA JA EEMALDAGE AKU. ÜLDTEAVE Dremeli lõikeseade DSM20 on nähtud ette puidu, metalli, kipsplaatide, kiudplaatide ja keraamiliste plaatide sirgjooneliseks lõikamiseks, kasutades Dremeli soovitatud tarvikuid. PILT 1 A. Lukustamisnupp B. „Lukustus maha” funktsiooniga päästiklüliti C. Lihvketas D. Juhtjoonlaud E. Tald F. Tasase lõike tald G. Spindlilukustusnupp H. Ventilatsiooniavad

J. Sügavuse reguleerimise hoob K. Tolmuava L. Sügavuse mõõdik

VÄLJA. See ettevaatusabinõu väldib seadme tahtmatut käivitamist. Standardse lameda lõikeketta montaaž

1. Keerake KINNITUSPOLTI kaasasoleva võtmega päripäeva

ning võtke KINNITUSPOLT ja VÄLINE SEIB ära. Kui spindel kinnituspoldi äravõtmise ajal liigub, vajutage spindlilukustusnuppu. PILT 2

2. Lükake lõikeketas kettakaitse taha ja pange see spindli

4. Vajutage spindlilukustusnuppu, et spindel fikseerida, ja

keerake KINNITUSPOLTI kaasasoleva võtmega vastupäeva, kuni see on kõvasti kinni. MÄRKUS: Järgige tingimata ka asjaomase tarviku kasutusjuhiseid ja ohutusnõudeid. PILT 2 A. Standardne lame lõikeketas B. Tasane lõikeketas (valikuline) C. Standardne lame lõikeketas D. Kraadieemaldustarvik (valikuline) E. Võti F. Kinnituspolt G. Väline seib 87H. Kettakaitse

J. Spindlilukustusnupp PILT 3 A. Standardne lõikeketas B. Kettakaitse Tasase lõikeketta montaaž

1. Korrake eespool kirjeldatud sammu 1.

4. Vajutage spindlilukustusnuppu, et spindel fikseerida, ja

keerake KINNITUSPOLTI kaasasoleva võtmega vastupäeva, kuni see on kõvasti kinni. PILT 4 A. Tasane lõikeketas Kraadieemaldustarviku montaaž

1. Korrake eespool kirjeldatud sammu 1.

4. Vajutage spindlilukustusnuppu, et spindel fikseerida, ja

keerake KRAADIEEMALDUSTARVIKUT kaasasoleva võtmega vastupäeva, kuni see on kõvasti kinni. PILT 5 A. Standardne lame lõikeketas B. Kraadieemaldustarvik TOLMU EEMALDAMINE Tööriistal on tolmu eemaldamiseks tolmuava. Selle funktsiooni kasutamiseks pistke tolmuava adapter (valikuline tarvik) tolmuavasse, ühendage tolmuimeja voolik adapterisse ning seejärel ühendage vooliku teine ots töökoja tolmuimejaga. PILT 6 PILT 6 A. Tolmuava B. Tolmuava adapter (valikuline tarvik) C. Tolmuimeja voolik (ei kuulu varustuse juurde) KÄSITSEMINE TÖÖJUHISED Täname teid Dremel DSM20 ostmise eest. See tööriist on kavandatud erinevate tegevuste jaoks majapidamises. Dremel DSM20 teeb töö ära kiiremini ja tõhusamalt kui paljud muud tööriistad, mida sama töö jaoks vaja oleks. Tööriist on ka väga kompaktne, ergonoomiline ning lõikab peaaegu kõiki levinumaid materjale. Pärast Dremel DSM20 kasutamist leiate, et see on just õige suurusega tööriist vajalike tegevuste jaoks ning see on samal ajal palju väiksem traditsioonilistest ketaslõikuritest. See ulatusliku tarvikutevalikuga tööriist lõikab peaaegu kõiki majapidamises esinevaid materjale – puitu, plasti, metalli, kipsplaati ja keraamilist plaati. Tööriistal on kaks lõikeketta asendit. Üks asend standardse lameda lõikeketta jaoks tavaliste sirgete lõigete tegemiseks ning teine asend lamedate lõigete tegemiseks põranda tasandil või seina vastu. Lisaks oma mitmekülgsusele pakub Dremel DSM20 väga head nähtavust kindlate ja kiirete lõigete tegemiseks, tänu millele saate teha kohe esimesel katsel täpse lõike ilma aega ja materjali raiskamata. Külastage veebilehte www.dremel.com, et leida rohkem võimalusi oma Dremeli tööriista kasutamiseks.

MÕLEMA KÄEGA KINNI, SEST MOOTORI PÖÖRDEMOMENT VÕIB TÖÖRIISTA KÄES VÄÄNATA. Käivitage tööriist enne tööpinnale panemist ja laske sellel saavutada enne toorikuga kokkupuutumist täispöörded. Enne lüliti vabastamist tõstke tööriist tööpinnalt ära. ÄRGE lülitage tööriista SISSE ja VÄLJA sel ajal, kui tööriist on koormatud, sest see vähendab märgatavalt lüliti tööiga. „Lukustus maha” funktsiooniga päästiklüliti Päästiklülitiga saab kasutaja kontrollida lüliti funktsioone „LUKUSTUS MAHA” ja „SISSE/VÄLJA”. Lüliti lukustusest avamine ja tööriista SISSELÜLITAMINE. Vajutage „LUKUSTUS MAHA” lülitit, lükake vabastushooba ette, et päästiklüliti lukustus avada ning seejärel vajutage päästiklülitit. PILT 7 Tööriista VÄLJALÜLITAMINE. Vabastage päästiklüliti. Lülitil on vedru ning see läheb automaatselt asendisse „VÄLJAS”. PILT 7 A. Lukustamisnupp B. „Lukustus maha” lüliti vabastamishoob C. Päästiklüliti Lukustamisnupp Päästiklülitil olev lukustamisnupu funktsioon on mugav funktsioon tööriista pikaajaliseks kasutamiseks. Lukustamisnupp on SEES: pärast päästiklüliti vajutamist vajutage tööriista taga olev lukustamisnupp lõpuni sisse ja laske päästiklüliti lahti. PILT 7 Tööriista VÄLJALÜLITAMINE. Vajutage päästiklülitit ja laske see uuesti lahti. Tagasilöögi vältimiseks (olukord, kus lõikeketas tahab materjalist välja hüpata) on soovitatav lõigata lõikeketta pöörlemisega samas suunas.

„TAGASILÖÖK JA ASJAOMASED OHUTUSNÕUDED”. Sügavuse reguleerimine Tõmmake pistik pistikupesast välja. Vabastage sügavuse reguleerimise hoob tööriista paremal küljel. Tallal on vedru ning see langeb automaatselt alla. PILT 8 Kui olete leidnud sobiva sügavuse, keerake hoob vastupäeva kinni. Kontrollige soovitud sügavust. 88PILT 8 A. Sügavuse reguleerimise hoob B. Sügavuse mõõdik Juhtjoonlaud Juhtjoonlaua sälk näitab ligikaudu lõikejoont. Tegeliku lõikejoone kontrollimiseks tehke proovilõikeid puidujäänustel. PILT 9 PILT 9 A. Juhtjoonlaud Üldised lõiked Hoidke tööriista kõvasti kinni ning vajutage lülitit kindlalt ja tugevalt. Ärge kasutage jõudu. Kasutage kerget ja pidevat survet PILT 10

1. Veenduge enne lõikamist, et lõigatav materjal on

kruustangidega või muu kinnitusvahendiga kinnitatud.

2. Hoidke oma keha ühel või teisel pool lõikeketast, mitte

lõikekettaga samal joonel. Oluline on tööriista korralikult toetada ja olla sellises asendis, et vähendada kokkupuudet lõikekettaga selle kinnikiilumise või tagasilöögi korral.

3. Hoidke tööriista lõikamise ajal kõvasti kinni ning olge alati

valmis lõike sooritamiseks.

4. Vältige lõikeketta kinnikiilumist, väändumist või pitsitamist

toorikut lõigates või liiga suure surve avaldamist lõikekettale küljelt. Keraamilise plaadi lõikamine Veenduge enne lõikamist, et lõigatav materjal on kruustangidega või muu kinnitusvahendiga kinnitatud. Lülitage tööriist sisse ja oodake, kuni lõikeketas saavutab täispöörded. Plaadi servani ulatuvate lõigete tegemisel lõigake üle serva(de) mööda lõikejoont. Lõigake kõigepealt õrnalt mööda lõikejoont ning siis edasi ja tagasi järk-järgult sügavamalt plaati lõigates. See tööriist ei kasuta lihvkettaid külglihvimiseks. Kui lõikel on vaja siledat lihvitud serva, kasutage sobivat viimistlustööriista plaadi serva viimistlemiseks. Freesimine ja sisselõiked Dremel DSM20 suurus ja mitmekülgsus teevad sellest suurepärase tööriista freesimiseks või sisselõigete tegemiseks näiteks põrandaplaatidesse, paneelidesse või vooderdisse.

1. Märkige lõigatavale pinnale soovitud lõikejooned.

2. Vabastage sügavuse reguleerimise hoob, nii et vedruga tald

vabaneb ja liigub nullkõrgusele. Jätke sügavuse reguleerimise hoob lõikamise ajaks lahti.

3. Toetage tööriista tald toorikule ja pange lõikeketas ühele

joonele lõikejoonega. PILT 11

4. Hoidke tööriista kõvasti kinni, vajutage päästiklüliti alla ning

laske lõikekettal saavutada täispöörded.

5. Suruge/langetage tööriist lõikekettaga aeglaselt tooriku peale.

6. Lükake tööriista edasi ja sooritage lõige.

7. Vabastage päästiklüliti ja laske tööriistal täielikult seisma

8. Võtke tööriist toorikult maha.

9. Korrake samme 3 kuni 8, kuni olete teinud kõik lõiked.

Tasaste lõigete tegemine Esmalt määrake tasase lõike kõrgus. Põranda paigaldamisel liitke kokku liimi paksus, põrandamaterjali enda paksus ning aluskatte või muude materjalide paksus, mis moodustavad kõik kokku lõpliku põranda paksuse.

1. Paigaldage tööriistale tasane lõikeketas, nagu kirjeldati

peatükis „Tasase lõikeketta montaaž”.

2. Reguleerige lõikeketas soovitud sügavusele.

3. Lülitage tööriist sisse nii, et selle tasase lõike tald on

põrandaga kontaktis.

4. Hoidke tööriista kõvasti kinni. Lülitage tööriist sisse ja laske

sellel enne tooriku lõikamist saavutada täiskiirus.

5. Sooritage lõige ja võtke tööriist enne selle väljalülitamist

toorikult ära. PILT 13 Suurte plaatide lõikamine Suured plaadid ja pikad lauad kaarduvad või painduvad olenevalt sellest, kuidas need on toetatud. Kui lõikate loodimata või korralikult toetamata toorikut, hakkab lõikeketas väänduma, mis põhjustab tagasilööki ja suurendab koormust mootorile. PILT 14 Toetage paneeli või plaati lõikekoha lähedalt, vt PILT 15. Reguleerige kindlasti paras lõikesügavus, et lõikeketas lõikaks läbi ainult paneeli või plaadi, aga mitte ka laua või tööpingi. 5x10 prussid, mida kasutate tooriku tõstmiseks ja toetamiseks, tuleb paigutada nii, et nende laiemad küljed toetavad toorikut ja toetuvad lauale või tööpingile. Ärge toetage toorikut kitsama küljega, sest see on palju ebastabiilsem asend. Kui lõigatav paneel või plaat on laua või tööpingi jaoks liiga suur, asetage toeks kasutatavad 5x10 prussid põrandale ning fikseerige toorik. PILT 14 A. Vale PILT 15 A. Õige Sirgjoonelise lõike juhtjoonlaud Sirgjoonelise lõike juhtjoonlauda (valikuline tarvik) kasutatakse tooriku servaga paralleelsete lõigete tegemiseks ning seda saab kasutada mõlemal talla küljel nii parem- kui ka vasakpoolseks lõikamiseks. MÄRKUS: Sirgjoonelise lõike juhtjoonlaua kasutamiseks tööriista vasakul või paremal poolel paigaldage juhik järgmiselt. PILT 16 Mööda kiudu lõikamine Sirgjoonelise lõike juhtjoonlauaga on lihtne lõigata mööda kiudu. Sirgjoonelise lõike juhtjoonlaud on saadaval tarvikuna (valikuline tarvik). Paigaldamiseks lükake sirgjoonelise lõike juhtjoonlaud varras läbi tallas oleva pilu ning fikseerige see seadekruviga (vt pilti). PILT 17 89PILT 17 A. Soovitud lõikelaius B. Sirgjoonelise lõike juhtjoonlaud C. Seadekruvi Juhik suure plaadi mööda kiudu lõikamiseks Sirgjoonelise lõike juhtjoonlaud ei pruugi olla piisavalt lai suurte plaatide mööda kiudu lõikamiseks. Kinnitage plaadi külge juhikuks klambrite või naeltega 25 mm laud. PILT 18 Järgige talla parema küljega plaadi külge kinnitatud laua serva. PILT 18 A. Soovitud lõikelaius B. Juhik suure plaadi mööda kiudu lõikamiseks 5x10 prussi lõikamise juhtjoonlaud Kasutades Dremel DSM20 ja 5x10 prussi lõikamise juhtjoonlauda (valikuline tarvik), saab teha kiireid ja täpseid lõikeid 5x10 prussidesse. Kuna lõikesügavus on väiksem 5x10 prussi paksusest, on vaja teha prussi täielikuks läbilõikamiseks lõige mõlemal pool prussi.

1. Mõõtke ja märkige prussile soovitud lõikejoon.

2. Lükake 5x10 prussi lõikamise juhtjoonlaud prussi peale

sellesse kohta, kus soovite seda lõigata. Märkus: Kui kasutate standardsuuruses lõikeketast, mõõtke 25 mm nihe, et juhik lõikamise juhtjoonlaua näidikuga korralikult joondada. Kui kasutate tasase lõike ketast, pange tööriista juhtjoonlaud lõikejoonega ühele joonele.

3. Kinnitage juhtjoonlaud klambriga soovitud kohas tooriku külge,

et lõikekoht märkida.

4. Hoidke tööriista kõvasti kinni ning kasutage juhtjoonlauda

juhikuna ja sooritage lõige. PILT 19

5. Keerake toorik teistpidi, jättes juhtjoonlaua samale kohale

ning sooritage teine lõige, et 5x10 pruss läbi lõigata. Kaldlõike/otsamise juhtjoonlaud Dremel DSM20, nurklõike/otsamise juhtjoonlaud (valikuline tarvik) ja tasane lõikeketas on ideaalne kombinatsioon nurklõigete, kaldlõigete ja sirgete lõigete tegemiseks põrandaliistudesse, ukseliistudesse või viimistluselementidesse. Nurganäidikud aitavad teha täpseid lõikeid levinumate nurkade jaoks, nagu 15°, 22,5° või 30°.

1. Mõõtke ja märkige prussile soovitud lõikejoon.

2. Lükake nurklõike/otsamise juhtjoonlaud tooriku peale sellesse

kohta, kus soovite seda lõigata.

3. Kinnitage juhtjoonlaud klambriga soovitud kohas tooriku külge,

et lõikekoht märkida.

4. Hoidke tööriista kõvasti kinni ja sooritage lõige.

Sirged lõiked – kasutage juhtjoonlaua välisserva juhikuna. PILT 20 45° nurklõiked – kasutage juhtjoonlaua nurga all olevat serva juhikuna. PILT 21

KORRALIKULT JUHTJOONLAUA PEAL, NING OLGE ETTEVAATLIK, KUI TE TÖÖRIISTA JUHTSIINIL SEISKATE, ET LÕIKEKETAS EI PUUTUKS KOKKU JUHTJOONLAUAGA. Nurklõiked (15°, 22,5° või 30°) – pöörake juhtjoonlaud soovitud servast vajaliku nurga alla, kasutades juhtjoonlaual olevaid nurgatähiseid ning sooritage lõige, kasutades juhtjoonlaua välisserva juhikuna. PILT 20 45° kaldlõiked – kasutades ainult tasast lõikeketast, pange lõikaja lõike sooritamiseks juhtsiinile. PILT 22 Juhtjoonlaud paigutab lõikaja nii, et sellega saab teha lõikeid kuni 1,43 mm paksustesse toorikutesse. Lõike sooritamiseks paigutage tööriist kõigepealt siinile nii, et tööriista talla tagumine külg istub juhikus. Lülitage tööriist sisse ja sooritage lõige. Seisatage tööriist enne selle äravõtmist juhtjoonlaualt. Määrake, kas on vaja teha sisemist vasakut, välimist vasakut, sisemist paremat või välimist paremat lõiget ning paigutage tooriks vastavalt. Asendid A, B, C või D. PILT 23 PILT 22 Tarvikute diagramm, vt eeslehte. Lisa: Tarvik Rakendamine DSM500 Abrasiivne lõikeketas karbiidist kattekihiga, mis on nähtud ette puidu ja muude pehmete materjalide lõikamiseks. DSM510 Tugevdatud 1. tüübi abrasiivne lõikeketas, mis on nähtud ette erinevate materjalide nagu metalli ja plasti lõikamiseks. DSM520 Tugevdatud 1. tüübi abrasiivne lõikeketas, mis on nähtud ette sisselõigeteks müüritisse ja kivisse. DSM540 Abrasiivne teemantlõikeketas, mis on nähtud ette lõigete tegemiseks kõvadesse materjalidesse, nagu marmor, betoon, tellis, portselan ja keraamiline plaat. DSM600 Süvisega abrasiivne lõikeketas karbiidist kattekihiga, mis on nähtud ette puidu ja muude pehmete materjalide lõikamiseks. HOOLDUS Vigastuste ja/või ohtude ennetamiseks tohivad hooldus- ja parandustöid teha ainult volitatud isikud. Soovitame lasta hooldus- ja parandustöid teha üksnes Dremeli volitatud parandustöökojas. Et vältida juhuslikust sisselülitamisest põhjustatud vigastusi ja elektrilööke, tuleb seade enne hooldus- ja parandustööde teostamist alati välja lülitada. PUHASTAMINE

VOOLUVÕRGUST. Kõige tõhusamaks puhastusmeetodiks on kuiva suruõhu kasutamine. Suruõhuga seadet puhastades kandke alati kaitseprille. 90Ventilatsiooniavad ja lülitushoovad tuleb hoida puhastena ja võõrkehadeta. Ärge sisestage tööriista puhastamiseks selle avadesse teravaotsalisi esemeid.

LAHUSTID KAHJUSTAVAD PLASTOSI. Sellised vahendid on näiteks: bensiin, süsinik tetrakloriid, klooritud puhastuslahused, ammoniaak ja kodumajapidamises kasutatavad puhastusvahendid, mis sisaldavad ammoniaaki.

HOOLDATAVAID OSI. Volitamata isikute poolt oskamatult teostatud ennetavad hooldustööd võivad põhjustada seadme juhtmestiku ja komponentide väärtalitlust ja tekitada tõsiseid ohuolukordi. Hooldustööde teostamiseks on soovitatav pöörduda Dremeli teeninduskeskusse. TEHNIKUTELE: Enne seadme hooldamist ühendage tööriist ja/või laadimisseade toiteallikast lahti. DREMEL’i toodetega kaasnev garantii on kooskõlas seadusjõudu omavate / vastavas riigis kehtivate asjakohaste määrustega; garantii ei kata normaalset füüsilist kulumist ega kahjustusi, mis on tingitud ülekoormusest või seadme sobimatul viisil kasutamisest. Kaebuste korral saatke tööriist või laadimisseade terviklikuna ja lahtimonteerimata ning koos ostukviitungiga edasimüüjale. DREMELI KONTAKTANDMED Täiendavat teavet Dremeli tootevaliku, tugiteenuste ja infoliini kohta vt www.dremel.com. Dremel Europe, P.O. Box 3267, 4800 DG Breda, Holland
