Produkta veids	Elektropneimatiskais kaltēšanas āmurs
Zīmols	Hilti
Modelis	TE 1500AVR
Svars (saskaņā ar EPTA 01)	14,2 kg
Trieciena enerģija (saskaņā ar EPTA 05/2009)	30 J
Skaņas spiediena līmenis	89 dB(A)
Skaņas jaudas līmenis	100 dB(A)
Vibrācijas vērtība (kaltēšana)	12 m/s²
Aizsardzības klase	II (dubultā izolācija)
Pretvibrācijas sistēma	AVR (Active Vibration Reduction)
Apkopes indikators	Jā (sarkans indikators iedegts/mirgo)
Kaltēšanas pozicionēšana	6 pozīcijas (ik pēc 60°)
Patrona	Darbinstrumenta turētājs ar bloķēšanu
Sānu rokturis	Jā (iekļauts, regulējams)
Paredzētais lietojums	Kaltēšana betonā, mūrī, akmenī, asfaltā
Piegādātie piederumi	Kaltēšanas āmurs, sānu rokturis, lietošanas instrukcija
Ventilācijas atveru apkope	Tīrīt ar sausu suku
Putekļu aizsardzība	Tīrīt un ieeļļot ar Hilti smērvielu
Ieteicamais drošības aprīkojums	Aizsargbrilles, ķivere, cimdi, dzirdes aizsardzība, elpceļu maska
Piederumu saderība	Oriģinālie Hilti piederumi
Transportēšana	Netransportēt ar uzstādītu instrumentu
Uzglabāšana	Atvienots, sauss, bērniem nepieejamā vietā
Remontējamība	Remonts tikai Hilti apkopes dienestā
Ražotāja garantija	Sazināties ar vietējo Hilti partneri

Bieži uzdotie jautājumi - TE 1500AVR HILTI

Kā nomainīt noņemamo instrumentu TE 1500AVR ?

Pavelciet darbinstrumenta turētāju atpakaļ, ievietojiet instrumentu, griežot līdz fiksācijai. Lai izņemtu, pavelciet darbinstrumenta turētāju atpakaļ un izņemiet instrumentu. Valkājiet cimdus, jo instruments var būt karsts.

Ko nozīmē sarkanais indikators uz apkopes indikatora?

Ja deg sarkanā krāsā, apkopes termiņš ir sasniegts vai ierīce ir bojāta. Ja mirgo, aizsardzība pret pārkaršanu vai pārāk augsts spriegums.

Kā noregulēt sānu rokturi?

Atskrūvējiet skrūvi, noregulējiet rokturi vēlamajā pozīcijā, pēc tam pievelciet. Pārliecinieties, ka tas ir stingri nostiprināts.

Kāda ir šī āmura trieciena enerģija?

Trieciena enerģija ir 30 džouli saskaņā ar EPTA 05/2009 procedūru. Elektriskie dati ir norādīti uz datu plāksnītes.

Vai es varu izmantot TE 1500AVR uz koka?

Nē, tas ir paredzēts betonam, mūrim, akmenim un asfaltam. Neizmantot veselībai bīstamiem materiāliem.

Kā tīrīt ierīci?

Atvienojiet. Tīriet ventilācijas atveres ar sausu suku. Korpusu ar nedaudz mitru drānu. Tīriet putekļu aizsardzību patronas zonā ar sausu drānu, pēc tam viegli ieeļļojiet ar Hilti smērvielu.

Ko darīt, ja āmurs neieslēdzas?

Pārbaudiet barošanu, gaidiet elektronisko inicializāciju (līdz 4 sekundēm) vai izslēdziet un ieslēdziet vēlreiz. Ja indikators mirgo, ļaujiet atdzist.

Kā uzglabāt ierīci?

Atvienojiet, nosusiniet, glabājiet bērniem nepieejamā vietā, bez uzstādīta instrumenta.

Vai TE 1500AVR ir aprīkots ar pretvibrācijas sistēmu?

Jā, tas ir aprīkots ar Active Vibration Reduction (AVR) sistēmu, kas ievērojami samazina vibrācijas.

Kādi piederumi ir iekļauti komplektā ar TE 1500AVR?

Kaltēšanas āmurs, sānu rokturis un lietošanas instrukcija. Citi piederumi ir pieejami Hilti.

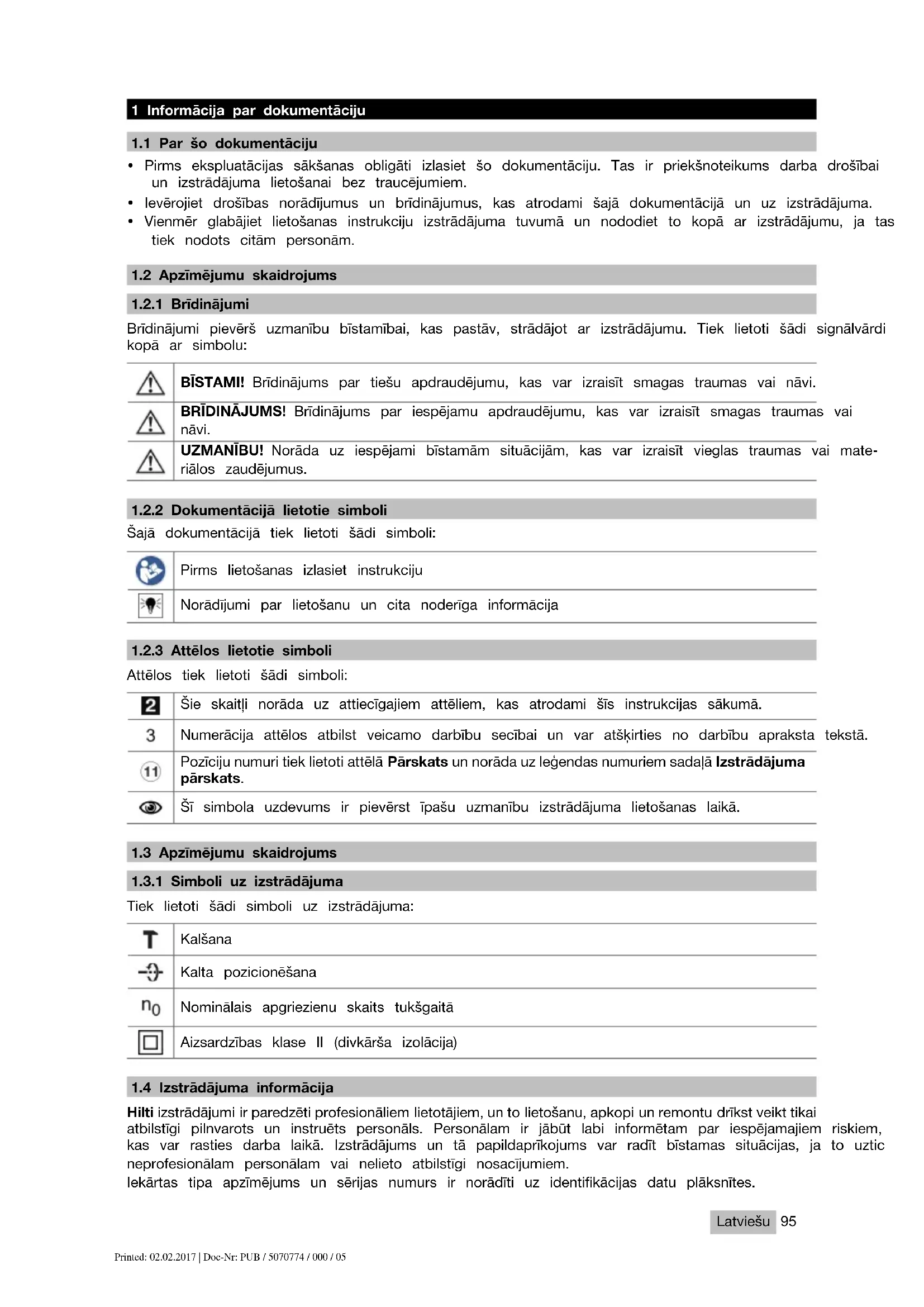

LIETOŠANAS INSTRUKCIJA TE 1500AVR HILTI

• Pirms ekspluatacijas sakkanas obligati izlasiet so dokumentaciju. Tas ir prieksnoteikums darba drošibai un izstradajuma lietoşanai bez traucjumiem.
• leverojiet drošības norādījumus un brīdinājumus, kas atrodami šajā Dokumentácijā un uz izstrādājuma.
• Vienmér glabajiet lietoşanas instrukciju izstradajuma tuvumā un nododiet to kopā ar izstradajumu, ja tasiek nodots citam personām.

1.2 Apzimējumu skaidrojums

1.2.1 Bridinajumi

Bridinajumi pieverš uzmanibu bistamibai, kas pastav, stradajot ar izstradajumu. Tiek lietoti šadi signalvardi kopa ar simbolu:

BISTAMI! Bridinajums par tiešu apdraudējumu, kas var izraisit smagas traumas vai navi.

BRIDINAJUMS! Bridinajums par iespējamu apdraudējumu, kas var izraisit smagas traumas vai navi.

UZMANIBU! Norada uz iespējami bīstamām situacijām, kas var izraisīt vieglas traumas vai materiālos zaudejumus.

1.2.2 Dokumentacijla lietotie symboli

Šajadokumentacijatieklietotišadi simboli:

Pirms lietošanas izlasiet instrukciju

Poziciju numuri tiek lietoti attelā Pārskats un norāda uz legendas numuriem sadala Izstrādājuma pārskats.

Ši symbola uzdevums ir pieverst ipasu uzmanibu izstradajuma lietošanas laika.

1.3 Apzimējumu skaidrojums

1.3.1 Simboli uz izstradajuma

Tiek lietoti šadi symboli uz izstradajuma:

Kaisana

Kalta pozielonešana

Nominalais apgriezienu skaits tuksgaita

Aizsardzibas klase II (divkarsa izolacija)

• lerakstiet serejas numuru zemak redzamajā tabulā. Izstradajuma dati jänorada, versoties musu pärstäv-niecībā vai servisa.

Izstrādājuma dati

Atskaldāmais āmurs TE 1500-AVR
Paaudze 01
Sērijas Nr.

Uznemoties pilnu atbildifu, mēs apliecinām, ka šeit aprakstītais izstrādājums atbilst šādām direktīvām un standartiem: Atbilstības deklaracijas attēls ir atrodams šis dokumentacijas beigās.

Tehniskā dokumentácija ir saglabata šeit:

2.1 Vispārīgi drośibas norādijumi darbam ar elektroiekārtām

BRIDINAJUMS!Izlasiet visus drošibas noradijumus un instrukcjas. Seit izklastito drošibas noradijumu un instrukciju neieverosana var izraisit elektrósoku, ugungsrku un/vai nopietnas traumas.

Saglabajiet visus drošibas noradijumus un instrukcijas turpmakai lietošanai.

Drosibas noradijumos lietotais apzimejums "elektroiekarta" attiecas uz iekartam ar tikla barosanu (ar barosanas kabeli) un iekartam ar barosanu no akumulatora (bez kabela).

Drosiba darba viet

Uzturiet darba vietā tīrūb un kārtību un nodrošiniet labu apgaismojumu. Nekārtīgā darba vietā vai slikṭa apgaismojumā var viegli notikt nelaimes gadijums.
Nestradajet ar elektroiekartu spradzienbistamā vide, kur atrodas uzliesmojosi skidrumi, gazes vai putekli. Daribas laikā elektroiekartas medz dzirkstelot, un tas var izraisit viegli degošu puteklu vai tvaiku aizdegsanos.
Lietojot elektroiekartu, nelaujiet nepiederosam personam un jo ipasiberniem tuvoties darba vietai. Citu personu klatabtne var noverst uzmanibu, un ta rezultata jus varat zaudet kontrlip aikartu.

Elektrodrosiba

• Elektroiekartas kontaktdakša jiatbilst elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainit. Kopā ar elektroiekartam, kurām ir aizsargzemējums, nedrikst lietot adapteru spreudnus. Neizmainītas konstrukcjjas kontaktdakša, kas atbilst kontaktligzdai, lauj samazināt elektrōsoka risku.
  Darba laikā nepieskarieties sazemētiem priekšmetiem, piēmeram, caurulēm, radiatoriem, plīṭim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks sanemt elektrisko triécienu.
  ▶ Nelietojiet elektrioiekartu lietus laikā, neturiet to mitrumā. Mitrumam iekjustot elektrioiekartā, pieaug risks sanemt elektrisko triecenu.
  Nenesiet un nepakariniet elektrioiekartu aiz barošanas kabela un nerauijiet aiz kabela, ja velaties atvienot iekartu no elektrotikla kontaktligzdas. Sargajiet elektrokabeli no karstuma, ellas, asam skautnem un iekartas kustigajam dalam. Bojats vai sapinkerejies elektrokabelis var klut par celoni elektrosokam.
  Darbinot elektroiekartu arpus telpam, izmantojiet tasyievienosanai vienigi tadus pagarinatajkabelus, kas ir paredzeti lietoisanai briva dabā. Lietojot elektrokabeli, kas ir piemeropts darbam arpus telpam, samazinās elektrosoka risks.
• Ja elektroiekārtas izmantošana slapja vide ir obligati nepieciešama, lietojiet bojajumstrāvas aizsargslédzi. Bojajumstrāvas sledza lietošana samazina elektrošoka risku.

Personiska drošiba

Stradajet ar elektroiekartu uzmanigi, darba laika saglabajiet pa skontroli un rikojieties saskaar veselo sapratu. Ar elektroiekartu nedrikst stradat personas, kas ir noguruas vai atrodas narkotiku, alkohola vai medikamentu ietekme. Mirklis neuzmanibas, stradajot ar elektroiekartu, var novest pie nopietnam traumam.
- Izmantojiet individuales aizsardzibas lidzeklus un darba laikai vienmernesajiet aizsargbrilles. Individuo aizsardzibas lidzeklu (puteklu aizsargmaskas, neslidou apavu un aizsargkiveres vai ausu aizsargu) lietošana atbilstoši elektroiekartas tipam un veicama darba raksturam lauj izvairities no savainojumiem.

Nepielauijiet iekartas nekontroletas ieslegsanas iespeju. Pirms pievienosanas elektrotiklam, akumulatoria ivietosanas, elektroiekartas satversanas vai parvietoanas parrliecinieties, ka tā ir izslegta. Ja iekartas parvietoanas laika pirksts atrodas uz sledza vai ja ieslegta iekarta tiek pievienta elektrotiklam, var notikt nelaimes gadijums.
Pirms elektroiekartas ieslegsanas janoem visi reguleşanas piederumi un uzgieznu atslegas. Reguleşanas piederumi vai uzgieznu atslega, kas iekartas ieslegsanas bridit atrodas iekarta, var radit traumas.
- Izvairieties no nedabiskam pozam. Darba laika vienmer saglabajiet lidzsvaru un nodrosinieties pret paslidesanu. Tas atvieglos elektroiekartas vadibu neparedzetasituacijas.
Izveliieties darbam piemero tu apgerbu. Darba laika nenesajiet brivi plandoas drbes un rotaslietas. Netuviniet matus, apgerbu un aizsargcimdus iekaras kustigajam dalam. Valgas drbes, rotaslietas un gari mati var iekerties iekaras kustigajas dalle.
- Ja elektrioiekartas konstrukcija lauj pievienot puteklu nosuksanas vai savaksanas icerici, sekojiet, lai tā butu pievienta un tiktu darbinata pareizi. Puteklu nosucéja lietosana samazina puteklu kaitigo ietekmi.

Elektroiekartas lietošana un apkope

Neparslogojiet elektroiekartu. Katram darbam izvelieties piemerotu ikartu. Elektroiekarta darbosies labak un drosak pie nominalas slodzes.
▶ Nelietojiet elektrioiekartu, ja ir bojats tās slēdzis. Elektroiekarta, ko nevar ieslēgt un izslēgt, ir bīstama un nekavējoties janodod remontā.
Pirms iestatijumu veiksanas, aprikojuma dalu nomai nas vai ekartas novietosanas glabaan a tvienojiet kontaktdaksu no elektrotikla un/vai nonemiet akumulatoru. Sadi jus noversisiet elektroiekartas nejausas ieslegsanas risku.
- Elektroiekartu, kas netiek darbinata, uzglabajiet piemeroita vieta. Nelauijiet lietot iekartu personam, kas nav iepazinusas ar tās funkcijam un izlasijusas so lietoşanas instrukciju. Ja elektroiekartu lieto nekompetentes personas, tas var apdradet cilveku veselibu.
Rupigi veiciet elektroiekartu apkopi. Parbaudiet, vai kustigas das darbojas bez traucejumiem un nekeras un vai kada no dalam nav salauzta vai bojata un tadejadi netrauce elektroiekartas nevainojamu daribu. Raugieties, lai pirms iekartas lietoisanas tiktu nominitas vai saremontetas bojatas dalas. Daudzi nelaimes gadijumi notiek tapec, ka elektroiekartam nav nodrosinata pareiza apkope.
Griezeyinstrumentiem vienmber jabut uzasinatiem un tiriem. Rupigi kopti griezeyinstrumenti ar asam skautnem retak iestregst un ir viegliak vadami.
Lietojet elektroiekartu, piederumus, mainamos instrumentus utt. saskaar siem noradijumiem. Janem vera aikretie darba apstakli un veicamas operacijas ipatnibas. Elektroiekartu lietoansa citiem merkiem, neka to ir paredzejusi raizotajfirma, ir bistama un var izraisit neparedzamas sekas.

Serviss

Uzdodiet elektroiekartas remontu veikt tikai kvalificetam personalam, kas izmanto vienigi originalas rezerves dalas. Tikai tā ir iespejams saglabat elektroiekartas funkcionalo drošibu.

2.2 Drośibas noteikumi darbam ar perforatorium

Lietojiet dzirdes aizsargaprikojumu. Troksna iedarbiba var radit dzirdes zudumu.
Lietojiet kopa ar iekaru piegadatos papildru rokturus. Kontroles zudums var klut par celoni traumam.
Ja pastav iespja, ka instruments var skart apslaptus elektriskos vadus vai paas iekartas barošanas kabeli, iekarta vienmér jatur aiz izolētajam rokturu virsmam. Saskaroties ar spriegumam pieslęgtiem vadiem, spriegums tiek novadits uz iekartas metāla davon, radot elektrošoka risku.

2.3 Papildnoradijumi par atskaldama amura drosbu

Personigadrosiba

Lietojiet izstradajumu tikai tad, ja tas ir tehniski nevainojama stavokli.
Nekādā gadijumā nemēginiet ietekmēt iekārjas vai to pārveidot.
Lietojiet kopa ar iekartupiegadatos papildurokturus. Kontroles zudums var klut par celoni traumam.
Pirms lausanas vai urbsanas darbiem, kas skerso celtnes dalas, atbilsto janodrosina attiecigas celtnes dalas preteja puse. Atluzas materiala dalas var izkrit caur atveri un/vai nokrist un savainot cilvekus.
Vienmér turiet iekartu ar abam rokām aiz tam paredzētajiem rokturiem. Raugieties, lai rokturi vienmer butu sausi un tiri.
- Ja darba laikā pastāv iespeja, ka instruments var nonākt saskare ar apseptiem elektriskajiem vadiem, vienmér satveriet iekartu aiz izolētajam rokturu virsmam. Saskaoties ar spriegumam pieslēgtiem vadiem, spriegums tiek novadits uz iekartas metala dalām, radot elektrósoka risku.

• lekartas lietoanas laikā Valkajiet piemērotas aizsargbrilles, aizsargkiveri, ausu aizsargus, kā arī vieglu elpceu aizsardzibas apríkojumu.
• Ari instrumenta nomainas laikā valkajiet aizsargcimdus. Saskare ar mainamo instrumentu var izraisit griezas traumas un apdegumus.
  Valkajiet aizsargbrilles vai masku. Materiala skembas var savainot kermeni un acis.
  Pirms darba saksanas noskaidrojet darba laika raduos puteklu bistamibas kategoriju. Lietojiet celtniecibas puteklsuceju ar oficialas tertifikacijas ietvaros pieskirtu drosibas klasifikaciju, kas atbilst vietjiem puteku ietekmes iberozasanes normativiem. Putekli, ko rada tadi materali ka, piemeram, svinu saturova krasa, dazi koksnes veidi, betons / muriis / kvarcu saturosi akmeni, minerali un metals, va but kaitigi veselibai.
• Nodrošiniet darba vietā labu ventilaciju un, ja nepiecišams, valkajiet elpceu aizsargmasku, kas aizsargā pret attiecigā veida putekliem. Saskare ar šiem putekliem vai to ieelpošana var izraisit lietotaja vai citu tuvumā esoso personu alergiskas reakcjias un/vas elpceu saslimšanas. Noteikti puteklu veidi, piemēram, ozola un skābarza koksnes puteklji, tiek uzskatiti par kancerogeniem - seviški kopā ar kokapstrādī izmantojamām vielam (hromātiem, koksnes aizsarglidzekljiem). Azbestu saturošus materialus drikst apstrādāt tikai kompetenti specialisti.
  Darba parrakumos veiciet pirkstu vingrinajumus, kas uzlabo asinsriti. Ilgstoša darba gadijumā vibracija var radit traučejumus pirkstu, roku vai plaukstas locitavu asinsvadu un nervu sistemas funkcijas.

Elektrodrosiba

Pirms darba saksanas pbaraudiet, vai darba zona neatrodas nosegti elektribas vadi, gazes vai udensap-gades caurules. Nejausi sabojajot zem sprieguma esosus vadus, iekartas arejas metala dalas var izraisit elektrosoku.

Rüpiga elektrioiekärtu lietosana un apkope

Nekad nenolieciet elektroiekartu, kamr nav pilniba apstajusies taja nostiprinata instrumenta kustiba.

3 Apraksts

3.1 Izstradajuma parskats

① Instrumenta patrona

Aprakstītais izstrādājums ir atskaldāmais āmurs ar elektrisko barošanu smagiem kalšanas darbiem. Tas ir paredzēts betona, mūra, akmens un asfalla konstrukciju demontāžas un lausanas darbiem.

Instrumentu drikst lietot tikai atbilstošu instrumenta noraditajai tikla sprieguma frekvencei.

3.3 Varbuteja nepareizai lietosana

Sis izstradajums nav paredzets veselibai bistamu materialu apstradasanai.

Sis izstradajums nav paredzets darbam slapja vide.

Statuss Nozime
Servisa indikăcija deg sarkanā krāsā.	· Pienăcis laiks servisa darbiem. · lekărtas bojăjums.
Servisa indikăcija mirgo sarkanā krāsā.	· Termiskā aizsardzība. · Elektroapgādē pārāk augsts spriegums.

Noradijums

Savlaicigi nododiet izstradajumu Hilti servisa. Tad tas vienmer bus gatavs darbam.

3.6 Piegades komplektacija

Atskaldamais amurs, sanu rokturis, lietošanas instrukcija.

Noradijums

Citus šim izstradājumam izmantojamus sistēmas produktus meklējiet Hilti servisa centra vai ti-meklviétrne www.hilti.com

4 Tehniskie parametri

4.1 Atskaldamais amurs

Noradijums

Nominālā sprieguma, nominālas strāvas, frekvences un nominālas ieejas jaudas parametri ir norādīti attiecgajai valstij paredzētajā identifikacijas dato plakṣitē.

Ja šis iekartas darbinăsanai izmanto generatoru vai transformatoru, tă izejas jaudai jabut vismaz divreiz lielakai par nominalo ieejas jaudu, kas noradita uz iekartas identifikacijas datu plaksnites. Transformatora vai generatora darba spriegumam vienmer jabut iekartas nominala sprieguma diapazona ar pielaidi +5 % -15 %.

Atsevišku triecenu energia saskaņa ar EPTA procedūru 05/20090 J
Svars saskaņa ar EPTA procedūru 01	14,2 kg

4.2 Informação par troksni un vibraciju saskaña ar EN 60745

Sajas instrukcijas noraditie lielumi, kas raksturo skanas spiedenu un vibraciju, ir noteikti ar standartizetas merrijumu metodes palidzibu, un tos var izmantot elektroiekartu savstarpejai salidzinasanai. Tos var izmanto ari troksha un vibracijas iedarbibas pagaidu novertejumam. Noraditie parametri attecas uz elektroiekartas galvenajiem lietoisanas veidiem. Taçu, ja elektroiekarta tiek izmantotaitos nolukos, ar citiem mainamajiem instrumentiem vai netiek nodrosinata pietiekama tãs apkope, parametri var atskirties no noraditajiem. Tas var ieverojami palielinat troksha un vibracijas iedarbibu visa darba laika. Lai precizi novertetu iedarbibu, jæm e rā ari laiks, cik ilgi iekarta ir izslēgta vair ir ieslēgta, taçu faktiski netiek darbinata. Tas var butis samazinat iedarbibu kopejá darba laika. Japaredz papildu drošibas pasakumi, la iazsargatu iekartas lietotaj pret troksha un/vai vibracijas iedarbibu, piemérarn, elektroiekartas un mainamo instrumentu apkope, roku tureşana siltuma, darba procesu organizácija.

Skanas emisijas raditaji

Skañas jaudas limenis (L)	100 dB(A)
Skañas jaudas limena pielaide (L)	3 dB(A)
Skañas spiedena limenis (L)	89 dB(A)
Skañas spiedena limena pielaide (L)	3 dB(A)

Kopejie vibracijas parametri

Kalsana (a, Cheq)	12 m/s2
Iespējamā kūda (K)	1,5 m/s2

5 Lietosana

5.1 Sagatavošanās darbam

UZMANIBU!

Traumu risks! Izstradajuma nekontroleta iedarboanas.

Atvienojiet barosanas kabeli, pirms veikt iekaras iestatisan vai aprikojuma mainu.

leverojiet drošibas noradijumus un bridinajumus, kas atrodami šaja dokumentacija un uz izstradajuma.

5.1.1 Sanu roktura montaza un noregulešan 2

UZMANIBU!

Traumu risks! Risks zaudet kontroli par atskaldamo amuru.

• Pärliecinieties, vai sanu rokturis ir piemontëts pareizi un kãrtigi nostiprinãts.

• Piemontējiet vai noregulejiet sanu rokturi.

Noradijums

leverojiet ari aprakstu, kas pievienots sanu rokturim.

5.1.2 Maināmā instrumenta ivietosana 3

1. Viegli iziediet mainama instrumenta galu ar smervielu.

2. levietojiet mainamo instrumentu instrumenta patrona un, viegli piespiezot, pagrieziet to, lidz tas dzirdami nofiksejas.

lzstradajums ir gatavs lietošanai.

Noradijums

Lietojiet tikai originalas Hilti smervielas. Nepiemerotas smervielas lietosana var izraisit izstradajuma bojajumus.

5.1.3 Maināmā instrumenta iznemšana 3

BRIDINAJUMS

Traumu risks! Lietošanas laikā instruments sakarst, turklāt tam var but asas škautnes.

Instrumenta nominaas laikā valkajiet aizsargcimdus.

BISTAMI!

Aizdegsanas risks! Bistamiba, ko rada karsta instrumenta saskaranas ar viegli uzliesmojosiemmaterialiem

• Nenovietojiet karstus instrumentus uz viegli uzliesmojosiem materiali.

• Pavelciet instrumenta patronu atpakal.

• Iznemiet instrumentu.

5.2 Darbs

Uzmanibu! Bojajumu risks!

• Rotacijas virziena un/valunkciju parsledzeja parslegsana laika, kad iekarta darbojas, var izraisit iekartas bojajumus.
  Neparsledziet sos sledzus iekartas darbibas laika.

levrojiet drosibas noradijumus un bridinajumus, kas atrodami saja dokumentacija un uz izstradajuma.

5.2.1 Kalsana 4

Noradijums

Kaltu iespejams novietot 6 dažadās pozicijās (ar 60^ soli). Pateicoties tam, ar plakano kaltu un profilakltu vienmér var stradāt optimā darba pozicijā.

Nepietiekama piespiešanas speka gadijumā kalts likā. Parak liels piespiešanas speks samazina kalšanas efektivitäti.

1. levietojiet kontaktdaksu kontaktligzdä.
2. Novietojiet kaltu apmēram 80-100 mm (3½"-4") attālūmā no malas.
3. Saciet kalsanu 70^ lidz 80^ lenki pret betona virsmu un novietojet kalta smaili tā, lai tā butu paversta p malu. Pec tam mainiet lenki 90^ virziena un izlauziert materialu.

Apstradajot materialus ar metala armaturu, vienmér virziet kaltu pret materiala malu, nevis pret armaturu.

1. Regulārī pagrieziet kaltu, jo vienmerīgs tā nolietojums veicina pašuzasināsanas procesu.

6 Apkope un uzturešana

BRIDINJUMS

Elektroška risks! Apkopes un remonta darbu veikšana, neatvienojot iekartu no elektrotíka, var izraisit smagas traumas un apdegumus.

Pirms jebkadiem apkopes un remonta darbiem vienmér atvienojiet barošanas kabeli!

Kopsana

• Uzmanigi notiriet pielipuños netirumus.
• Uzmanigi iztiriet ventilacijas atveres ar sausu birstiti.
• Korpusa tirišanai lietojiet tikai nedaudz samitrinatu drānǚ. Nedríkst lietot silikonu saturošus kopšanas lidzeklus, kas var sabojat plastmasas dalas.

Uzturešana

BRIDINAJUMS

Elektroška risks! Nepofesionali veikts elektrisko calu remonts var klut par cēloni smagām traumām un apdegumiem.

Elektrisko dalu labošanu var veikt tikai elektribas nozares specialisti.

• Regulari pbaraudiet visas redzamas das, lai parliecinatos, ka t as nav bojatas un funkione nevainojami
• Bojajumu un/vai funkcjju traucejumu gadijumā elektroiekartu nedrikst lietot. Nekavējoties nododiet to Hilti servisa, lai veiktu remontu.
• Péc apkopes un remonta darbiem piemontējiet atpakaí vietā visas aizsargierices un pâbaudiet, vai tás darbojas.

Noradijums

Lai iekartas lietosana butu drosa, izmantojiet tikai originalas rezerves dalas un paterina materialus. Rezerves dalas un paterina materialus, kuru lietoanu kopar so iekartu mes akceptjam, var atras Hilti servisa centravai timekliyvetne www.hilti.com.

6.1 Puteklu aizsarga tirišana

• Puteklu aizsargs, kas atrodas pie instrumenta patronas, janotira ar tiru un sausu draniu.
  Blivjuma apmale uzmanigi janotira un viegli jaeiez ar Hilti smervielu.
• Ja blivejuma apmale ir bojata, puteklu aizsargs obligati janomaina.

7 Transportesana un uzgabasana

• Netransportējiet elektrioiekārtu ar tajā ievietotu darba instrumentu.
• Glabāsanas laikā elektroiekārtas barošanas kabela kontaktdakšai vienmēr jabūt atvionotai.
• Glabajiet iekartu sausa vietā, kas nav pieejama berniem.
• Pirms atsakt iekartas lietošanu pēc ilgas transportešanas vai uzglabāšanas, pārbaudiet, vai tā nav bojata

8 Traucejumu noversana

Ja iekartas darbiba ir radusies traucejumi, kas nav uzskaititi šaja tabulā vai ko jums neizdodas noverst spekiem, ludzu, meklejiet palidzibu musu Hilti servisa.

8.1 Traucejumu diagnostika

Traucejums lespejamais iemesls Risinajums
Atskaldamo āmuru nevar iedarināt.		Notiek elektronikas initializacija (ne> Izslédziet un vēlreiz ieslédziet ilgak kā 4 sekundes pēc spreudna iekārtu. pievienošanas).
Traucejums lespējamais iemesls Risinājums
Atskaldāmo āmuru nevar iedarbināt.	Pēc spireguma padeves pārtraukuma ir aktivēta elektroniskā ieslēgšanās blokēšana.	Izslēdziet un vēlreiz ieslēdziet iekārtu.
	Pārtraukta tīkla elektropadeve.	Pievienojiet citu elektroiekārtu un pārbaudiet, vai tā darbojas.
	Generators atrodas gaidīšanas režimā.	Radiet generator noslodzi ar cita patērētāja (piēmēram, būvnieçibas lampas) palidzību. Pēc tam izslēdziet un vēlreiz ieslēdziet iekārtu.
	Elektroapgādē pārāk augsts sprie-gums.	Apmainiet kontaktligzdu. Pār-baudiet tīklu.
Nav triecenu funkcijas.	Iekārta ir pārāk auksta.	Novietojiet atskaldāmo āmuru uz virsmas un neilgu laiku padarbinot to tukśgaitā. Ja nepieciešams atkārtojet šo pro-cesu, līdz triecienu mehānisms iedarbojas.
Servisa indikācija deg sar-kanā krāsā.	Radies iekārtas bojājums vai piēnā- Uzticiet izstrādājuma remontu cikai Hilti servisa darbiniekiem.	Iuzticiet izstrādājuma remontu tikai Hilti servisa darbiniekiem.
Servisa indikācija mirgo sar-kanā krāsā.	Termiskā aizsardzība. ▶ Vispirms	Iaujiet iekārtai atdzist. Iztīriet ventslacijas atveres. Dar-bība tukśgaitā nav iespējama.
	Elektroapgādē pārāk augsts sprie-gums.	Apmainiet kontaktligzdu. Pār-baudiet tīklu.
Atskaldāmais āmurs darbības laikā izslēdzas.	Termiskā aizsardzība. ▶ Vispirms	Iaujiet iekārtai atdzist. Iztīriet ventslacijas atveres. Dar-bība tukśgaitā nav iespējama.
Atskaldāmais āmurs nedarbo jas ar pilnu jaudu.	-Pagarinātājkabelis ir pārāk garš un / vai ar nepietiekamu škēsrsgrie-	Jālieto piejaujamā garuma pagarinātājkabelis ar pietiekami lielu škēsrsgriezumu.
	Elektroapgādē nepietiekams sprie-gums.	Pievienojiet iekārtu citam sprie-guma avotam.
Kaltu nevar atbrivot no fiksāPatronas fiksācija nav pilnībā atvi kta atpakal.	Fiksācija līdz galam jāatvelk atpakal un jāiznem instruments.	Fiksācija līdz galam jāatvelk atpakal un jāiznem instruments.

9 Nokalpoju so iekartu utilizacija

Hilti iekatu izgataoana tiek izmantoti galvenokart otrreiz parradajami materiali. Prieksnosacijums otrreizejai parstradei ir atbilstoša materialu skirošana. Daudzas valstis Hilti pienem nolietotas iekartas otrreizejai parstradei. Lai sanemtu vairak informacijs, versieties Hilti servsā vai pie sava pardosanas konsultanta.

Neizmetiet elektroiekartas sadzives atkritumos!

10 Ražotāja garantija

• Ar jautajumiem par garantijas nosacijumiem, ludzu, versieties pie vietjā Hilti partnera.

1 Dokumentu duomenys

1.1 Apie šia instrukcija
