Eigenschaft	Details
Produkttyp	Bohrmaschine
Leistung	1500 W
Schlagfrequenz	2000 Schläge/Min
Gewicht	15 kg
Bohrfuttertyp	SDS Max Bohrfutter
Anwendungen	Bohrungen in Beton, Mauerwerk und harten Materialien
Antivibrationssystem	Ja, für erhöhten Bedienkomfort
Inklusive Zubehör	Spezielle Bohrer und Perforationswerkzeuge
Wartung	Regelmäßige Reinigung, Überprüfung der Verschleißteile
Sicherheit	Schutzbrille und Handschuhe bei der Verwendung tragen
Garantie	2 Jahre
Zusätzliche Informationen	Kompatibel mit verschiedenen Hilti-Zubehörteilen

Häufig gestellte Fragen - TE 1500AVR HILTI

Welche Betonart kann die HILTI TE 1500AVR bohren?

Die HILTI TE 1500AVR ist zum Bohren von Stahlbeton, Leichtbeton und anderen harten Baumaterialien konzipiert.

Wie wechsle ich den Bohrer an der HILTI TE 1500AVR?

Um den Bohrer zu wechseln, entfernen Sie das Bohrfutter, indem Sie es gegen den Uhrzeigersinn drehen. Setzen Sie den neuen Bohrer ein und schrauben Sie das Bohrfutter fest, bis es gesichert ist.

Warum startet meine HILTI TE 1500AVR nicht?

Überprüfen Sie, ob die Bohrmaschine richtig angeschlossen ist und der Sicherheitsschalter auf "ON" steht. Stellen Sie außerdem sicher, dass das Netzkabel nicht beschädigt ist.

Wie hoch ist die Leistung der HILTI TE 1500AVR?

Die HILTI TE 1500AVR hat eine Leistung von 1500 W, was ein effizientes Bohren in harte Materialien ermöglicht.

Wie kann ich Vibrationen bei der Verwendung der HILTI TE 1500AVR reduzieren?

Verwenden Sie die AVR-Funktion (Active Vibration Reduction) des Werkzeugs, um Vibrationen zu verringern. Halten Sie außerdem einen festen Griff und üben Sie keinen übermäßigen Druck auf das Werkzeug aus.

Welches Zubehör ist mit der HILTI TE 1500AVR kompatibel?

Die HILTI TE 1500AVR ist kompatibel mit einer Vielzahl von SDS Max Bohrern und anderem Hilti-Zubehör, das für Beton und Mauerwerk entwickelt wurde.

Wie pflege ich meine HILTI TE 1500AVR?

Reinigen Sie regelmäßig die Außenseite der Bohrmaschine und überprüfen Sie den Luftfilter. Es wird auch empfohlen, das Werkzeug mindestens einmal jährlich von einem qualifizierten Techniker inspizieren zu lassen.

Ist die HILTI TE 1500AVR für den professionellen Einsatz geeignet?

Ja, die HILTI TE 1500AVR ist für den intensiven professionellen Einsatz konzipiert und ideal für Bau- und Abbrucharbeiten.

Wie tief kann die HILTI TE 1500AVR maximal bohren?

Die maximale Bohrtiefe hängt vom verwendeten Bohrer ab, kann aber in der Regel bis zu 50 cm mit geeigneten Bohrern erreichen.

Wie behebe ich ein Überhitzungsproblem bei der HILTI TE 1500AVR?

Wenn die Bohrmaschine überhitzt, stoppen Sie die Verwendung sofort und lassen Sie sie abkühlen. Stellen Sie sicher, dass die Lüftungsöffnungen nicht blockiert sind, und arbeiten Sie nicht mit zu hohen Drehzahlen.

BEDIENUNGSANLEITUNG TE 1500AVR HILTI

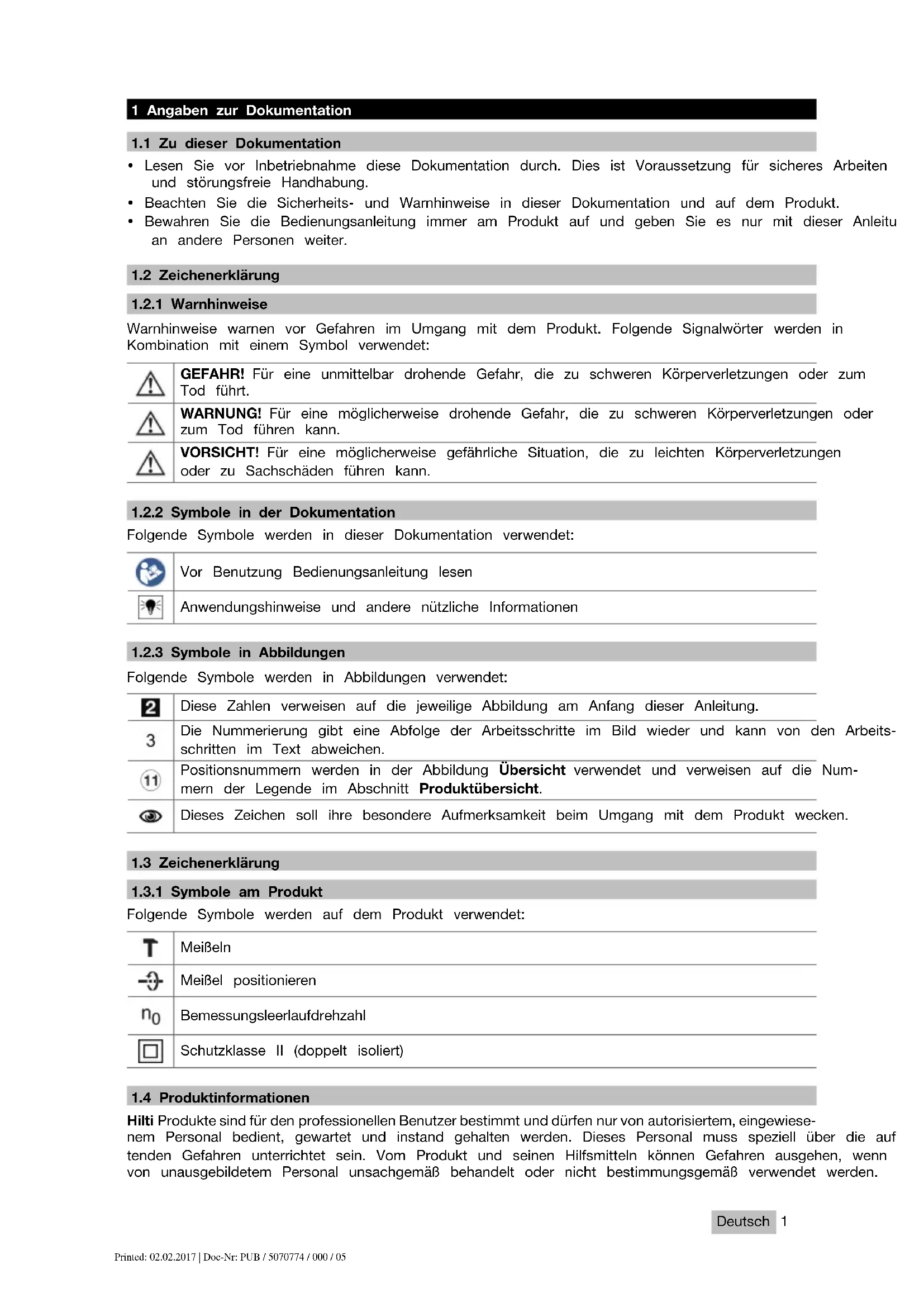

1 Angaben zur Dokumentation

1.1 Zu dieser Dokumentation

• Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung fur sicheres Arbeits und störungsfreie Handhabung.
• Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
• Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.

1.2 Zeichenerklarung

1.2.1 Warnhinweise

Warnhinweise warnen vor Gefahren im Umgang mit dem Produkt. Folgende Signalwörter werden in Kombination mit einem Symbol verwendet:

GEFAHR! Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

WARNING! Für eine möglicherweise drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führen kann.

VORSICHT! Für eine möglicherweise gefährliche Situation, die zu leichten Körperverletzungen oder zu Sachschemen führen kann.

1.2.2 Symbole in der Dokumentation

Folgende Symbole werden in dieser Dokumentation verwendet:

Vor Benutzung Bedienungsanleitung lesen

Anwendungshinweise und andere nutzliche Informationen

1.2.3 Symbole in Abbildungen

Folgende Symbole werden in Abbildungen verwendet:

These Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Anleitung.

3

Die Nummerierung gibt eine Abfolge der Arbeitsschritte im Bild wieder und kann von den Arbeits-schritten im Text abweichen.

11

Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Nummern der Legende im Abschnitt Produktübersicht.

Dieses Zeichen soll ihre besondere Aufmerksamkeit beim Umgang mit dem Produkt wecken.

1.3 Zeichenerklarung

1.3.1 Symbole am Produkt

Folgende Symbole werden auf dem Produkt verwendet:

MeiBeln

MeiBel positionieren

Bemessungsleerlaufdrehzahl

Schutzklasse II (doppelt isoliert)

1.4 Produktinformationen

Hilti Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiesen- nem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auf tenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungsgemäß verwendet werden.

Typenbezeichnung und Seriennummer sind auf dem Typenschild angegeben.

Übertragen Sie die Seriennummer in die nachfolgende Tabelle. Die Produktangaben besteht Anfragen an unsere Vertretung oder Servicestelle.

Produktangaben

MeiBelhammer TE 1500-AVR
Generation 01
Serien-Nr.

1.5 Konformitätserklarung

Wir erklaren in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt:

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

Sicherheit

2.1 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff "Elektrowerkzeug" bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

• Halten Sie Ihr Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfallen führen.
• Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
- Halten Sie Elektrowerkzeuge von Regen oder Nisse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
- Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels vermindert das Risiko eines elektrischen Schlages.
- Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

• Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehorschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringgert das Risiko von Verletzungen.
• Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschreiben, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Gerät eingeschaltet an der Stromversorgung anschreiben, kann dies zu Unfallen führen.
• Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
• Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen better kontrollieren.
• Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
• Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeugs

Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lasst, ist gefährlich und muss repariert werden.
Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
- Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
- Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
- Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

• Lassen Sie Ihr Elektrowerkzeug nur von qualifizierten Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

2.2 Sicherheitshinweise für Hammer

Tragen Sie Gehörschutz. Die Einwirkung von Lärn kann Gehörverlust bewirken.
Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
- Halten Sie das Gerät an den isolierten Grünflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.

2.3 Zusätzliche Sicherheitschinweise Meisselhammer

Sicherheit von Personen

Benutzen Sie das Produkt nur in technisch einwandfreiem Zustand.
- Nehmen Sie niemals Manipulationen oder Veränderungen am Gerät vor.

Benutzen Sie mit dem Gerät gelieferte Zusatzhandgriffe. Der Verlust der Kontrolle kann zu Verletzungen führen.
- Sichern Sie bei Durchbruchsarbeiten den Bereich auf der gegenüberliegenden Seite der Arbeiten ab. Abbruchteile können hereaus und / oder herunterfallen und andere Personen verletzen.
- Halten Sie das Gerät immer mit beiden Händen an den vorgesehenen Handgriffen fest. Halten Sie die Handgriffe trocken und sauber.
- Halten Sie das Gerät an den isolierten Grünflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
- Tragen Sie während des Einsatzes des Gerätes eine geeignete Schutzbrille, Schutzhelm, Gehorschutz, Schutzhandschuhe und einen leichten Atemschutz.
- Tragen Sie auch beim Werkzeugwechsel Schutzhandschuhe. Das Berühren des Einsatzwerkzeuges kann zu Schnittverletzungen und Verbrennungen führen.
- Verwenden Sie einen Augenschutz. Absplitterndes Material kann Körper und Augen verletzen.
- Klären Sie vor Arbeitsbeginn die Gefahrenklasse des beim Arbeiten entstehenden Staubguts ab. Verwenden Sie einen Baustaubsauger mit einer offiziell zugelassenen Schutzklassifizierung, die ihren lokalen Staubschutzbestimmungen entspricht. Staub von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Beton/Mauerwerk/Gestein die Quarze enthalten und Mineralien sowie Metall konnen gesundheitsschädlich sein.
Sorgen Sie für gute Belüftung des Arbeitsplatzes und tragen Sie gegebenenfalls eine Atemschutzmaske, welche für den jeweiligen Staub geeignet ist. Berühren oder Einatmen von Staub können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Höhe befindlicher Personen hervorrufen. Bestimmer Staub wie Eichen- oder Buchenstaub gelten als krebszerzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten gehandhabt werden.
- Machen Sie Arbeitspausen und Übungen zur betteren Durchblutung ihrer Finger. Bei längeren Arbeiten kann es durch Vibrationen zu Störungen an BlutgefaBen oder des Nervensystems an Fingern, Händen oder Handgelenken kommt.

Elektrische Sicherheit

• Prüfen Sie den Arbeitsbereich vor Arbeitsbeginn auf verdeckt liegende elektrische Leitungen, Gas und Wasserrohre. Außenliegende Metalteile am Gerät konnen einen elektrischen Schlag verursachen, wenn Sie verstehentlich eine Stromleitung beschädigten.

Sorgfälliger Umgang und Gebrauch von Elektrowerkzeugen

Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen.

3 Beschreibung

3.1 Produktübersicht

① Werkzeugaufnahme
② Lufungsschlitze
③ Seitenhandgriff
④ Knauf

⑤ Ein-/Ausschalter
⑥ Handgriff
⑦ Serviceanzeige
⑧ Netzkabel

3.2 Bestimmungsgemäß Verwendung

Das beschriebene Produkt ist ein elektrisch betriebener Meißelhammer für schwere Meißelarbeiten. Es ist bestimmt für Abbau- und Abbrucharbeiten von Beton, Mauerwerk, Stein und Asphalt.

Der Betrieb darf nur mit der auf dem Typenschild angegebenen Netzspannung und -frequenz erfolgen.

3.3 Möglicher Fehlgebrauch

Dieses Produkt ist nicht für die Bearbeitung gesundheitsgefrhdender Werkstoffe geeignet.
Dieses Produkt ist nicht für Arbeiten in einer feuchten Umgebung geeignet.

Der Meißelhammer ist mit einem Active Vibration Reduction (AVR) System ausgerüstet, das die Vibration signifikant reduziert.

3.5 Serviceanzeige

Der Meißelhammer ist mit einer Serviceanzeige mit Lichtsignal ausgestattet.

Zustand Bedeutung
Serviceanzeige leuchtet rot. · Die Laufzeit für einen Service ist erreicht. Schaden am Gerät.
Serviceanzeige blinkt rot. · Überhitzungsschutz.
	Stromversorgung hat zu hohe Spannung.

Hinweis

Bringen Sie das Produktrechtzeitig zum Hilti Service. So bleibt es immer betriebsbereit.

3.6 Lieferumfang

MeiBelhammer, Seitenhandgriff, Bedienungsanleitung.

Hinweis

Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihr Hem Hilti Center oder online unter: www.hilti.com

4 Technische Daten

4.1 MeiBelhammer

Hinweis

Bemessungsspannung, Bemessungsstrom, Frequenz und Bemessungsaufnahme enthalten Sieitte ihrem länderspezifischen Typenschild.

Bei Betrieb an einem Generator oder Transformer muss dessen Abgabeleistung mindestens doppelt so hoch sein wie die auf dem Typenschild des Gerätes angegebene Bemessungsaufnahme. Die Betriebsspannung des Transformers oder Generators muss jederzeit innerhalb +5% und -15% der Bemessungsspannung des Gerätes liegen.

Einzelschlagenergie entsprechend EPTA-Procedure 05/2009	30 J
Gewicht nach EPTA-Procedure 01	14,2 kg

4.2 Gerauschinformation und Schwingungswerte nach EN 60745

Die in diesen Anweisungen angegebenen Schaldruck- und Schwingungswerte sind entsprechend einem genormten Messverfahren gemessen worden und konnen für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Sie eignen sich auch für eine vorläufige Einschätzung der Expositionen. Die anggeben Daten representieren die hauptsächlichen Anwendungen des Elektrowerkzeuges. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, konnen die Daten abweichen. Dies kann die Expositionen über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine genaue Abschätzung der Expositionen sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oderzarw lauft, aber nicht tatsächlich im Einsist. Dies kann die Expositionen über den gesamten Arbeitszeitraum deutlich reduzieren. Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schall und/oder Schwingunger fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Gerauschemissionswerte

Schalleistungspegel (LwA)	100 dB(A)
Unsicherheit Schalleistungspegel (KwA)	3 dB(A)
Emissions-Schalldruckpegel (LpA)	89 dB(A)
Unsicherheit Schalldruckpegel (KpA)	3 dB(A)

Schwingungsgesamtwerte

MeiBeln (a, cheq)	12 m/s2
Unsicherheit (K)	1,5 m/s2

5 Bedienung

5.1 Arbeitsvorbereitung

VORSICHT

Verletzungsgefahr! Unbeabsichtigter Anlauf des Produkts.

Ziehen Sie den Netzstecker, bevor Sie Geräteinstellungen vornehmen oder Zubehörteile wechseln.

Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.

5.1.1 Seitenhandgriff montieren und verstelle 2

VORSICHT

Verletzungsgefahr Verlust der Kontrolle über den MeiBelhammer.

Vergewissern Sie sich, dass der Seitenhandgriff richtig montiert und ordnungsgemäß befestigt ist.

• Montieren oder verstellen Sie den Seitenhandgriff.

Hinweis

Beachten Sie auch die dem Seitenhandgriff beiliegende Beschreibung.

5.1.2 Einsatzwerkzeug einsetzen 3

1. Fetten Sie das Einsteckende des Einsatzwerkzeuges leicht ein.
2. Stecken Sie das Einsatzwerkzeug in die Werkzeugaufnahme und drehen Sie es unter leichtem Anpressdruck, bis es hörbar einrastet.

Das Produkt ist Funktionsbereit.

Hinweis

Verwenden Sie nur Originalfett von Hilti. Die Verwendung eines nicht geeigneten Fettes kann Schaden am Produkt verursachen.

5.1.3 Einsatzwerkzeug herausnehmer 8

WARNING

Verletzungsgefahr Das Werkzeug wird durch den Einsatz heißt und kann scharfe Kanten aufweisen.

Tragen Sie Schutzhandschuhe beim Werkzeugwechsel.

GEFAHR

Brandgefahr Gefahr bei Kontakt zwischen heiBem Werkzeug und leicht entflammbaren Materialien.

• Legen Sie das bereits Werkzeug nicht auf leicht entflammbaren Materialien ab.

• Ziehen Sie die Werkzeugaufnahme darüber.

• Nehmen Sie das Werkzeug heraus.

5.2Arbeiten

Achtung! Beschädigungsgefahr!

Die Betätigung der Schalter für Drehrichtigung und/oder Funktionswahl während des Betriebes kann zu Schaden am Gerät führen.
- Betätigten Sie diese Schalter nicht während des Betriebes.

5.2.1 MeiBeln 4

Hinweis

Der Meißel kann in 6 verschiedene Positionen (in 60^ Schritten) positioniert werden. Dadurch kann mit Flach- und Formmeßeln immer in der jeweils optimalen Arbeitsstellung garbeitet werden. Zu geringer Anpressdruck führt dazu, dass der Meißel springt. Zu hoher Anpressdruck bewirkt eine Verringerung der Meißelleistung.

1. Stecken Sie den Netzstecker in die Steckdose.
2. Setzen Sie den MeiBel circa 80-100 mm (318'' - 4'') von der Kante an.
3. Beginnen Sie den MeiBelvorgang in einem Winkel von 70^ bis 80^ zur Beton-Oberfläche und richten S die Spitze zur Kante. Bewegen Sie dann den Winkel in Richtung 90^ und brechen Sie das Material a Bei Bewehrungseisen führen Sie den MeiBel immer gegen die Kante des Materials, nicht gegen das Bewehrungseisen.
4. Drehen Sie den Meiβel regelmäßig, da die gleichmäßige Abnutzung den Selfbstscharfungsprozess unterstützt.

6 Pflege und Instandhaltung

WARNING

Gefahr durch Stromschlag! Pflege und Instandhaltung mit eingestecktem Netzstecker können zuschweren Verletzungen und Verbrennungen führen.

Vor allen Pflege und Instandhaltungsarbeiten immer den Netzsteckerziehen!

Pflege

• Fest anhaftenden Schmutz vorsichtig entfernen.
• Lüftungsschlitze vorsichtig mit einer trockenen Bürste reinigen.
• Gehäuse nur mit einem leicht angefeuchteten Tuch reinigen. Keine silikonhaltigen Pflegemittel verwenden, da diese die Kunststoffe angegeben konnen.

Instandhaltung

WARNING

Gefahr durch Stromschlag! Unsachgemäß Reparaturen an elektrischen Bauteilen konnen zuschweren Verletzungen und Verbrennungen führen.

• Reparaturen an elektrischen Teilen dürfen nur durch eine Elektrofachkraft ausgewührt werden.

• Regelmäßige alle sightbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfrei Funktion prufen.

• Bei Beschädigungen und/oder Funktionstörungen das Elektrogerät nicht betreiben. Sofort vom Hilti Service reparieren halten.
• Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.

Hinweis

Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von uns freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihr Hilti Center oder unter: www.hilti.com

6.1 Reinigung der Staubschutzkappe

• Reinigen Sie regelmäßige die Staubschutzkappe an der Werkzeugaufnahme mit einem sauberen, trockenen Tuch.
  Wischen Sie die Dichtlippe vorsichtig sauber und befetten Sie diese wieder leicht mit Hilti Fett.
• Ersetzen Sie unbedingt die Staubschutzkappe, wenn die Dichtlippe beschädigt ist.

7 Transport und Lagerung

• Elektrogerät nicht mit eingestecktem Werkzeug transportieren.
• Elektrogerät immer mit gezogenem Netzstecker lagern.
• Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern.
• Nach längerem Transport oder Lagerung Elektrogerät vor Gebrauch auf Beschädigung kontrollieren.

8 Hilfe bei Störungen

Bei Störungen, die nicht in dieser Tabelle aufgeführrt sind oder die Sie nicht selbst beheben konnen, wenden Sie sichitte an unseren Hilti Service.

8.1 Fehlersuche

Störung Mögliche Ursache	Lösung
MeiBelhammer lauft nicht an	Initialisierung der Elektronik lauft (bis ca. 4 Sekunden ab dem Ein-steincken des Steckers).	Schalten Sie das Gerät aus und wieder ein.
	Die elektronische Anlaufspere nach einer Stromversorgungsunterbrechung ist aktiviert.	Schalten Sie das Gerät aus und wieder ein.
	Netzstromversorgung unterbrochen.	Stellen Sie ein anderes Elektrogerät ein und prüfen Sie die Funktion.
	Generator im Sleep Mode.	Blasten Sie den Generator mit einem zweiten Verbraucher (z.B. Baustellenlampe). Schalten Sie das Gerät danach aus- und wieder ein.
	Stromversorgung hat zu hohe Spannung.	Wechseln Sie die Steckdose. Überprüfen Sie das Netz.
Kein Schlag. Gerät zu kalt.	Setzen Sie den MeiBelhammer	auf dem Untergrund auf und halten Sieihn im Leerlauf laufen. Wenn nötig wiederholen, bis das Schlagwerk arbeitet.
Serviceanzeige leuchtet rot.	Schaden am Gerät oder die Lauf-Lassen Sie das Produkt nur zeit für einen Service ist erreicht.	durch den Hilti Service repaie-ren.
Serviceanzeige blinkt rot.	Überhitzungsschutz.	Lassen Sie das Gerät abkühlen. Reinigen Sie die Lüftungs-schlitze. Der Betrieb im Leerlauf ist noch möglich.
	Stromversorgung hat zu hohe Spannung.	Wechseln Sie die Steckdose. Überprüfen Sie das Netz.
Der MeiBelhammer schaltet im Betrieb ab.	Überhitzungsschutz.	Lassen Sie das Gerät abkühlen. Reinigen Sie die Lüftungs-schlitze. Der Betrieb im Leerlauf ist noch möglich.
MeiBelhammer hat nicht die volle Leistung.	Verländerungskabel zu lang und /Veränderungskabel mit zulässiger Länge und /oder mit ausreichendem Querschnitt verwenden.	Veränderungskabel mit zulässiger Länge und /oder mit ausreichendem Querschnitt verwenden.
	Stromversorgung hat zu niedrigeSpannung.	Gerät an eine andere Stromver-sorgung anschließen.
MeiBel{lassst sich nicht aus der Verriegelung lüssen.	Werkzeugaufnahme nicht vollständig zurückgezogen.	Werkzeugverriegelung bis zum Anschlag zurückziehen und Werkzeug herausnahmen.

9 Entsorgung

Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäß Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung darüber. Fragen Sie den Hilti Kundenservice oder ihren Verkaufsberater.

• Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

10 Herstellergewährleistung

• Bitte wenden Sie sich bei Fragen zu den Garantiebedingungen an ihren lokalen Hilti Partner.

1 Information about the documentation

1.1 About this documentation

Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistraße 6 | 86916 Kaufering, DE

2 Safety

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sécurité

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sicurezza

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Seguridad

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Segurarca

2.1 Normas de seguranca gerais para ferramentas electricas

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Veiligheid

Veiligkeit van Personen

Elektrische verilgheit

4 Technische gegevens

4.1 Beitelhamer

Aanwijzing

1.1 Vedrorende deutsche dokumentation

Folgende symboler anwendes i dette dokumentation:

Laes brugsanvisingen for brug

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sikkerhed

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland

Sakerhet

2.1 Allmanna sakerhetsforeskrifter for elverktyg

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sikkerhet

2.1 Generelle sikkerhetsregler for elektroverktøy

Sikkerhet pa arbeitsplassen

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Turvallisuus

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Drošība

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

Sauga

2.1 Bendrieji saugos nurodymai elektriniams irankiams

Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Ohutus

Hilti Aktiengesellschaft

Feldkircherstraße 100

9494 Schaan | Liechtenstein

[2009]

EN ISO 12100

EN 60745-1

EN 60745-2-6

TUV Nord CERT GmbH

Am TÜV 1 | DE 30519 Hannover

Schaan, 05/2015

Tassilo Deinzer
