Producttype	Elektropneumatische beitelhamer
Merk	Hilti
Model	TE 1500AVR
Gewicht (volgens EPTA 01)	14,2 kg
Slagenergie (volgens EPTA 05/2009)	30 J
Geluidsdrukniveau	89 dB(A)
Geluidsvermogensniveau	100 dB(A)
Trillingswaarde (beitelen)	12 m/s²
Beschermingsklasse	II (dubbele isolatie)
Trilingsdempingssysteem	AVR (Active Vibration Reduction)
Onderhoudsindicator	Ja (rood lampje brandt/knippert)
Beitelpositionering	6 posities (elke 60°)
Boorkop	Gereedschapshouder met vergrendeling
Zijhandgreep	Ja (inbegrepen, verstelbaar)
Beoogd gebruik	Beitelen in beton, metselwerk, steen, asfalt
Meegeleverde accessoires	Beitelhamer, zijhandgreep, gebruiksaanwijzing
Onderhoud van ventilatieopeningen	Reinigen met een droge borstel
Stofbescherming	Reinigen en smeren met Hilti-vet
Aanbevolen veiligheidsuitrusting	Veiligheidsbril, helm, handschoenen, gehoorbescherming, ademmasker
Accessoirecompatibiliteit	Originele Hilti-accessoires
Transport	Niet vervoeren met gemonteerd gereedschap
Opslag	Losgekoppeld, droog, buiten bereik van kinderen
Repareerbaarheid	Alleen reparatie door Hilti-onderhoudsdienst
Fabrieksgarantie	Raadpleeg de lokale Hilti-partner

Veelgestelde vragen - TE 1500AVR HILTI

Hoe vervang ik het verwisselbare gereedschap op de TE 1500AVR?

Trek de gereedschapshouder naar achteren, steek het gereedschap erin en draai totdat het vastklikt. Om te verwijderen, trek de gereedschapshouder naar achteren en verwijder het gereedschap. Draag handschoenen omdat het gereedschap heet kan zijn.

Wat betekent het rode lampje op de onderhoudsindicator?

Als het rood brandt, is de onderhoudsinterval bereikt of is het apparaat beschadigd. Als het knippert, bescherming tegen oververhitting of te hoge spanning.

Hoe stel ik de zijhandgreep af?

Draai de schroef los, pas de handgreep aan op de gewenste positie en draai weer vast. Zorg dat deze stevig vastzit.

Wat is de slagenergie van deze beitelhamer?

De slagenergie is 30 Joule volgens de EPTA 05/2009-procedure. De elektrische gegevens staan op het typeplaatje.

Kan ik de TE 1500AVR gebruiken op hout?

Nee, het is ontworpen voor beton, metselwerk, steen en asfalt. Niet gebruiken voor materialen die schadelijk zijn voor de gezondheid.

Hoe reinig ik het apparaat?

Loskoppelen. Reinig de ventilatieopeningen met een droge borstel. Behuizing met een licht vochtige doek. Reinig de stofbescherming bij de boorkop met een droge doek en smeer vervolgens licht in met Hilti-vet.

Wat te doen als de beitelhamer niet start?

Controleer de voeding, wacht op de elektronische initialisatie (maximaal 4 seconden), of stop en start opnieuw. Als het lampje knippert, laat het afkoelen.

Hoe bewaar ik het apparaat?

Loskoppelen, drogen, opbergen buiten bereik van kinderen, zonder gemonteerd gereedschap.

Is de TE 1500AVR uitgerust met een trilingsdempingssysteem?

Ja, het is voorzien van het Active Vibration Reduction (AVR)-systeem dat trillingen aanzienlijk vermindert.

Welke accessoires worden meegeleverd met de TE 1500AVR?

De beitelhamer, de zijhandgreep en de gebruiksaanwijzing. Andere accessoires zijn verkrijgbaar bij Hilti.

GEBRUIKSAANWIJZING TE 1500AVR HILTI

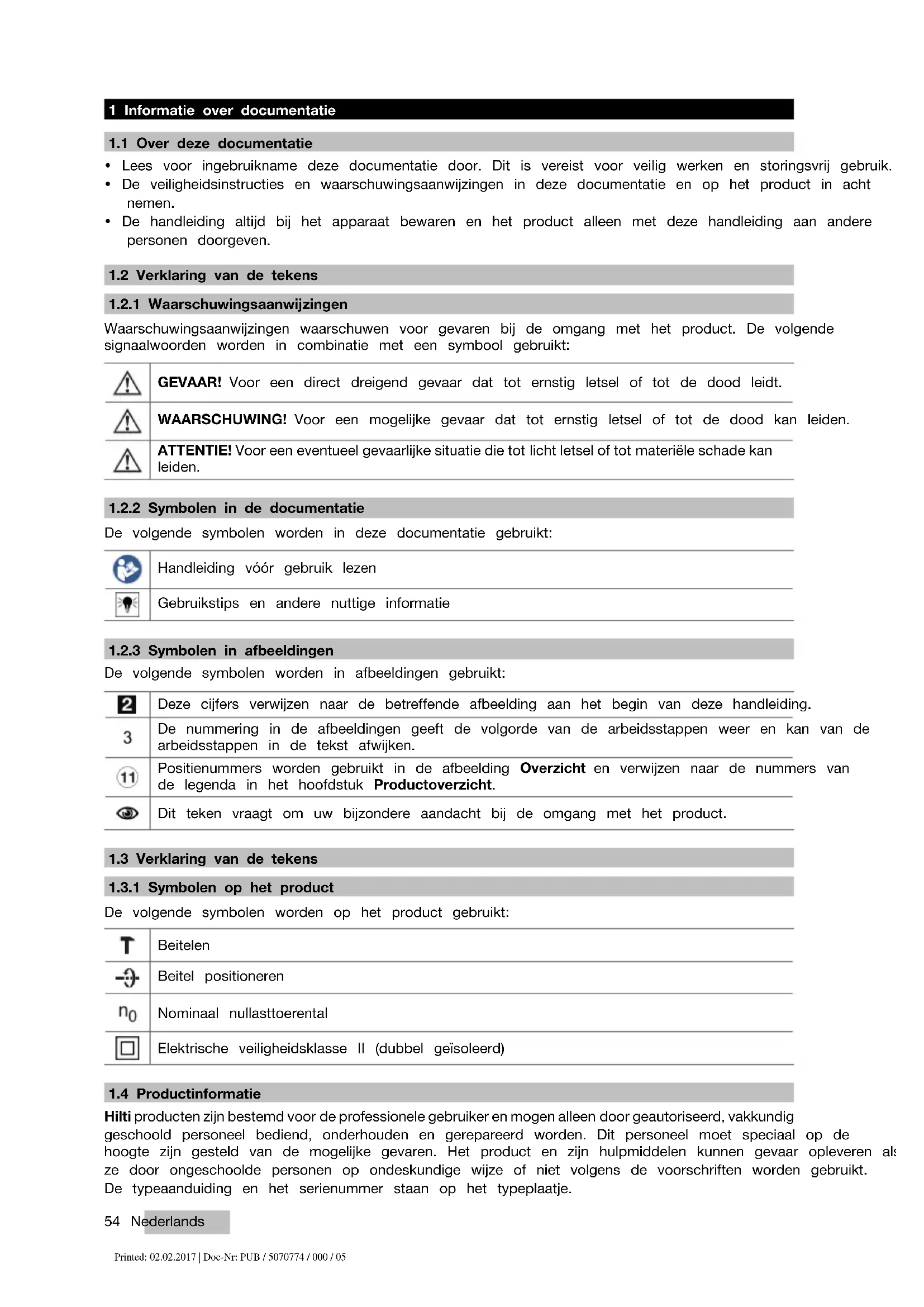

1.1 Over deze documentatie

• Lees voor ingebruikname deze documentatie door. Dit is vereist voor veilig werkken en storingsvrij gebruik.
• De veiligheidsinstrumentes en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen.
• De handledeig altijd bij het apparaat bewaren en het product alleen met deze handleiding aan andere personen doorgeven.

1.2 Verklaring van de tekens

1.2.1 Waarschuwingsaanwijzingen

Waarschuwingsaanwijzingen waarschuwen voor gevaren bij de omgang met het product. De volgende signaalwoorden worden in combinatie met een symbol gebruikt:

GEVAAR! Voor een direct dreigend gevaar dat tot ernstig letsel of tot de dood leidt.

WAARSCHUWING! Voor een möglichke gevaar dat tot ernstig letsel of tot de dood kan leiden.

ATTENTIE! Voor een eventuele gevaarlijke situatie die totlicht letsel of tot materiele schade kan leiden.

1.2.2 Symbolen in de documentationie

De volgende symbolen worden in deze documentatie gebruikt:

Handleiding voor gebruik lezen

Gebruiktips en andere nuttige informatatie

1.2.3 Symbolen in afbeeldingen

De volgende symbolen worden in afbeeldingen gebruikt:

Deze cijfers verwijzen maar de betreffende afbeeling aan het begin van deze handleiding.

3

De nummering in de afbeeldingen geeft de volgorde van de arbeitsstappen wee en kan van de arbeitsstappen in de tekst afwijken.

Positiennummers worden gebruikt in de afbeelding Overzicht en verwijzen maar de nummers van de legenda in het hoofdstuk Productoverzicht.

Dit teken vraagt om uw bijzondere aandacht bij de omgang met het product.

1.3 Verklaring van de tekens

1.3.1 Symbolen op het product

De volgende symbolen worden op het product gebruikt:

Beitelen

Beitel positioneren

Nominal nullastoerental

Elektrische veiligheidsklasse II (dubbel geisoleerd)

1.4 Productinformationie

Hilti producten zijn bestemd voor de professionele gebruiker en mogen alleen door geauthoriseerd, vakkundig geschoold personeel bediend, onderhonden en gerepareerd worden. Dit personeel要去 special op de hoogte zijn gesteld van de möglichke gevaren. Het product en zich hulpmiddelen kannen gevaar opleveren als ze door ongeschoolde Personen op ondeskundige wijze of Niet volgens de voorschriften worden gebruikt. De typeaanduiding en het serienummer staan op het typeplaatje.

Voer het serienummer in de volgende tabel in. De productinformatie is nodig bij vragen aan once dealers of service-centers.

Productinformationie

Beitelhamer TE 1500-AVR
Generatie 01
Serienr.

1.5 Conformiteitsverklaring

Als de uitsluitend verantwoordelijken voor dit product verklaren wij dat het voldoet aan de geldende voorschriften en normen. Een afbeeling van de Conformiteitsverklaring vindt u aan het einde van deze documentationatie.

De technische documentation is hier te vinden:

2.1 Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHUWING Lees alle aanwijzingen en verilgheidsvoorschriften. Wanner de verilgheidsvoorschriften en aanwijzingen nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig I tot gevolg hebben.

Bewaar alle veiligheidsinstructies en voorschriften goed.

Het in de verilgheidsvoorschriften gebruekte begrip "elektrisch gereedschap" heegt betrekking op elektrische gereedschappen met netvoeding (met aansluitkabel) en op accu-aangedreten elektrische gereedschappen (zonder aansluitkabel).

Veiligkeit op de werkplek

Houd uw werkgebied schoon en goed verlicht. Een rommelig of onverlicht werkgebied kan tot ongevallen leiden.
- Werk nicht met het elektrisch gereedschap in een explosieve omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking{kunnen brengen.
Houd kinderen en andere personenijdens het gebruik van het elektrisch gereedschap uit de buurt. Wanneer u worden afgeleid, kutu de controle over het apparaat verliezen.

Elektrische veiligheid

• De aansluitstekker van het elektrisch gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
  Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is.
  Houd het elektrisch gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
• Gebruik de kabel Niet voor een verkeerd doel, om het elektrisch gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van ditte, olie, scherpe randen en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
  Wanneer u buitenshuis met een elektrisch apparaat werkt, dient u alleen verlengsnoeren te gebruiken die geschikt zich voor gebruik buitenshuis. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer beperkt het risico van een elektrische schok.
  Als het gebruik van het elektrisch gereedschap in een vochtige omgeving absolutuitoodzakelijk is, gebruik dan een lekstroomschakelaar. Het gebruik van een lekstroomschakelaar verkleint het risico op stroomschokken.

Veiligheid van Personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het elektrisch gereedschap Niet wonneer u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van het elektrisch gereedschap kan tot ernstig letsel leiden.

Draag een persoonlijke veiligheidsuitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting, zoals een stofmasker, veiligheidsschoenen met anti-slip-zolen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrisch gereedschap, vermindert het risico op letsel.
Voorkom per ongeluk inschakelen. Controller of het elektrisch gereedschap is uitgeschakeld voordat u de stekker in het stopcontact steekt en/of de accu aanbrengt, of het gereedschap optilt of draagt. Wanner u bij het dragen van het elektrisch gereedschap uw vinger aan de schakelaar hebt of wanner u het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
- Verwijder instelgereedschappen of schroefsleutels voordat u het elektrisch gereedschap inschakelt. Instelgereedschap of een sleutel in een draaiend deel van het gereedschap kan tot letsel leiden.
- Neem geen ongewone lichaamshouding aan. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrisch gereedschap in onverwachtete situatuies better onder controle honden.
Draag geschikte werkkleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
Wanner stofafzug- of stofopvangvoorzieingen kann worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuigsystem kan de gezaren door stof beperken.

Gebruik en hantering van het elektrisch gereedschap

Overbelast het apparaat Niet. Gebruik voor uw werkzaamheden het waaroor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven vermogensbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat zicheer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of de accu uit het apparaat voordat u het gereedschap instelt, toebehoren wisselt of het apparaat weglect. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrisch gereedschap.
Bewaar nicht-gebruike elektrische gereedschappen buiten bereik van kinderen. Laat het apparaat nicht gebruiken door personen die er net mee vertrouwd zich en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zich gevaarlijk wanner deze door onervaren Personen worden gebruikt.
- Gazorgvuldig met het elektrisch apparaat om. Controller of bewegende delen correct functioneren en Niet vastklemmen en of onderdelen gebroken of zodanig beschadigd zich dat de werkking van het apparaat nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het apparaat gezbruikt. Veel ongevalten hebben hun oorzaak in slecht onderhoden elektrische gereedschappen.
Houd snijgereedschappen scherp en schoon. Zorgvuldig onderhoven snijgereedschappen met scherpe snijkanten klemmen minder snel vast en zichn gemakkelijker te geleiden.
- Gebruik elektrisch gereedschap, toebehoren, inzeitgereedschappen enz. uitsluitend conform deze aanwijzingen. Let waar bij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.

Service

• Laat het elektrisch gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de veriligeid van het elektrisch gereedschap in stand blijft.

2.2 Veiligheidsaanwijzingen voor hamers

Draag gehoorbescheming. De inwerking van geluid kan gehoorbeschadiging veroorzaken.
- Gebruik de extra handgrepen die bij de levering van het apparaat zijn inbegren. Verlies van controle kan tot lichamelijk letsel leiden.
Houd het apparaat alleen vast aan de geisoleerde greepgedeelten wanner u werkzaamhedenuitvoert waar bij het inzetgereedschap verdekte stroomleidingen of het eigendetsnoer kan raken. Door het contact met een spanningvoerende leiding kuren ook metalen delen van apparaten onder spanning komen te staan, hetgeen tot een elektrische schok kan leiden.

2.3 Aanvullende veiligheidsvoorschriften beitelhamer

• Gebruik het product alleen in een technisch optimale staat.
  Nooit aanpassingen of veranderingen aan het apparaatuitvoeren.

• Gebruik de extra handgrepen die bij de levering van het apparaat zijn inbegrepen. Verlies van controle kan tot lichamelijk letsel leiden.
  Bij doorbraakwerkzaamheden dient u het gebied aan de andere kant van de werkzaamheden af te zetten. Er konnen brokstukken maar buiten en / of maar beneden vallen, waardoor andere Personen möglichk letsel oplopen.
  Houd het apparaat alkijd met beiden handen vast aan de waarvoort bestemde handgrepen. Houd de handgrepen alkijd schoon en droog.
  Houd het apparaat alleen vast aan de geisoleerde greepgedeelten wonneur werkzaamheden uitvoert waar bij het inzetgereedschap verdekte stroomleidingen kan raken. Door het contact met een spanningvoerende leiding kuren ook metalen delen van apparaten onder spanning komen te staan, hetgeen t een elektrische schok kan leiden.

• Draag tijdens het gebruik van het apparaat een geschikte veiligheidsbril, veiligheidshelm, gehoorbescherming, werkhandsschoenen en lichte adembescherming.
• Draag ook werkhandsochoenen bij het verrangen van gereedschap. Het aanraken van het inzetgereed-schap kan tot snij- en brandwonden leiden.
• Gebruik een veiligheidsbril. Afgesplinterd materiaal kan lichamelijk letsel en oogletselverozaken.
• Controller voor het begin van de werkzaamheden de gezarenklasse van het bij de werkzaamheden ontstane stof. Gebruik een bouwstofzuiger met een officieel goedgekeurde veiligheidsklasse, die aan de lokale stofvoorschriften voldoet. Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, beton / metselwerk / kwartshoudend gesteente, mineralen en metaal hunnen schadelijk voor de gezondheid zich.
  Zorg voor een goede ventilatie van het werkgebied en draag zo nodig een ademmasker dat geschikt is voor de betreffende stof. Het in contact komen met of het inademen van stof kan leiden tot allergis reacties en/of aandoeningen van de luchtwegen bij de gebruiker of personen die zich in de buurt bevinden. Bepaald stof, zoals eiken- of beukenstof, staat bekend als kankerverwekkend, in het bijzond in combinatie met houtbewerkingsmiddelen (chromaat, houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door vakkundig personeel worden behandeld.
• Neem pauzes en doe oefingen, voor een betere doorbloeding van uw vingers. Bij langdurige werkzaamheden konnen door trillingen stoornissen van de bloedvaten of aan het zenuwstelsel van vingers, handen of polsen ontstaan.

• Controller het werkgebied, voordat u begint te werken, op verdekt liggende elektrische leidingen en gas-en waterleidingen. Externe metalen delen van het apparaat kuren een elektrische schok veroorzaken als u per ongeluk een elektrische leiding beschadigt.

Gebruik en onderhoud van elektrisch gereedschap

Wacht tot het elektrisch gereedschap tot stilstand is gekommen alvorens het weg te leggen.

3 Beschrijiving

3.1 Productverzicht 1

① Gereedschapopname
② Ventilatiesleuven
③ Zijhandgreep
④ Knop

⑤ Aan-/uitschakelaar
⑥ Handgreep
⑦ Service-indication
⑧ Netsnoer

3.2 Correct gebruik

Het beschreven product is een elektrisch aangedreten breekhamer voor zware beitelwerkzaamheden. Het is bestemd voor breek- en sloopwerkzaamheden van beton, metselwerk, steen en asfait.

• Het apparaat mag uitsluitend worden gebruikt met de netspanning en -frequentie die op het typeplaatje staan aangegeven.

3.3 Mogelijk onjuist gebruik

Dit product is nicht geschikt voor de bewerking van gezondheidsbedreigende stoffen.

Dit product is nicht geschickt voor werkzaamheden in een vochtige omgeving.

De beitelhamer is uitgerust met een Active Vibration Reduction (AVR) system, dat de trillingen significant reduceert.

3.5 Service-indicatie

De beitelhamer is uitgerust met een service-indicatie met lichtsignaal.

Toestand Betekenis
Service-indicatie brandt rood. • De looptijd voor een service is bereikt. • Defect aan het apparaat.
Service-indicatie knippert rood. • Oververhittingsbeveiliging. • Stroomvoorziening heeft te hove spanning.

Aanwijzing

Breng het productijdig maar de Hilti Service. Zo blijft het algtd bedrijfsklaar.

Beitelhamer, zijhandgreep, handleiding.

Aanwijzing

Andere voor uw product vrijgeveen systeemproducten vindt u in uw Hilti center of online onder: www.hilti.com

Nominale spanning, nominale stroom, frequentie en nominaal opgenomen vermogen zich te vinden op het landsspecifieke typeplaatje.

Bij aansluiting op een generator of transformer要去 het afgeveen vermogenaarvan minstens twee ko hoog zijn dan het op het typeplaatje van het apparaat aangegeven nominaal opgenomen vermogen. De bedrijfsspanning van de transformer of generator要去 te allen tijde binnen +5% en -15% van de nomina spanning van het apparaat liggen.

Slagenergie overeenkomstig EPTA-procedure 05/2009	30 J
Gewicht conform EPTA-procedure 01	14,2 kg

4.2 Geluidsinformatie en trillingswaarden volgens EN 60745

De in deze aanwijzingen aangegeven geluidsdruk- en trillingswaarden zijn gemeten overeenkomstig een genormeerd meetproces en+kunnen worden gebruikt voor een onderlinge vergelijkking van elektrisch gereed-schap. Ze zich ook geschikt voor een voorlopige inschatting van de bloatstellingswaarden. De vermelde gegevens zich representatif voor de belangrijkste gebruiksgebieden van het elektrisch gereedschap. Als het elektrisch gereedschap beschter wordt gebruikt voor andere toepassenen, met afwijkende inzetgereedschappen of als het onvoldoende worden onderhonden, kunden de gegevens afwijken. Hierdoor kunden de bloatstellingswaarden over de gehele gebruksperiode duidelijk worden verhoogd. Voor een nauwkeurige inschatting van de bloatstellingswaarden要去 ook rekening worden gehonden met de tijden waarin het apparaat is uitgeschakeld of weliswaar draait maar nicht worden gebruikt. Hierdoor kunden de bloatstellingswaarden over de gehele gebruksperiode duidelijk verminderen. Stel daarnaast aanvullende veiligheidsmaatregelen vast ter bescherming van de gebruiker gegen de invloeden van geluid en/of trillingen, zoals: Onderhoud van het elektrisch gereedschap en de inzetgereedschappen, warmhonden van handen, organiseatie van de werkzaamheden.

Geluidsemissiewaarden

Geluidsvermogensniveau (LwA)	100 dB(A)
Onzekerheid geluidsvermogensniveau (KwA)	3 dB(A)
Geluidsemissieniveau (IpaA)	89 dB(A)
Onzekerheid geluidsemissieniveau (KwA)	3 dB(A)

Totale trillingswaarden

Beitelen (a, Cheq)	12 m/s2
Onzekerheid (K)	1,5 m/s2

5 Bediening

5.1 Werkvoorbereiding

ATTENTIE

Gevaar voor letsel! Onbedoeld in werkig treden van het product.

Maak het netsnoer los, alvorens apparaatinstellingen uit te voeren of toebehoren te wisselen.

De veiligheidsinstrumentes en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen.

5.1.1 Zijhandgreep monteren en verstelle 2

ATTENTIE

Gevaar voor letsel Verlies van de controle over de beitelhamer.

• Controller of de zijhandgreep op de juiste manier is gemonteerd en volgens de voorschriften is bevestigd.

• Monteer of verstel de zichhandgreep.

Aanwijzing

Neem ook de met de zichhandgreep meegeleverde beschrijving in acht.

5.1.2 Inzeitgereedschap aanbrengen

1. Vet het insteekeinde van het inzetgereedschaplicht in.
2. Steek het inzetgereedschap in de gereedschapopname en draai deze onder een lichte aandrukkracht, tot deze hoorbaar vergrendelt.

Het product is maar voor gebruik.

Aanwijzing

Gebruik alleen origineel vet van Hilti. Het gebruik van een nicht-geschikt vet kan schade aan het product veroorzaken.

5.1.3 Inzetgereedschap verwijderen

WAARSCHUWING

Gevaar voor letsel Het gereedschap wordt het door het gebruik en kan scherpe randen hebben.

Draag werkhandsohenen bij het verwangen van gereedschap.

GEVAAR

Brandgevaar Gevaar bij contact tussen een heet gereedschap enlicht ontvlambaar materiaal.

• Leg het hete gereedschap Niet oplicht ontvlambaar materiaal.

• Trek de gereedschapopname terug.

• Verwijder het gereedschap.

5.2 Werkzaamheden

Let op! Gevaar voor beschadiging!

• Als de schakelaars voor de draairichting en/of de functieselectie tijdens het gebruik van het apparatusaat worden bediend, kan het apparatusaat beschadigd raken.
  Bedien deze schakelaars nicht tijdens het gebruik.

De veiligheidsinstrumentes en waarschuwingsaanwijzingen in deze documentatie en op het product in ache nemen.

5.2.1 Beitelen 4

Aanwijzing

De beitel kan in 6 verschlende standen (in stappen van 60^ ) worden gespositioneerd. Hierdoor kan met platte beitels en vormbeitels altijd in de meest optimale werkstand worden gewerkt. Een te lage aandrukkracht heeft tot gevolg dat de beitel springt. Een te hove aandrukkracht heeft een verminderung van het beitelvermogen tot gevolg.

1. Steek de netstekker in het stopcontact.
2. Breng de beitel circa 80-100 mm (318'' - 4'') van de kant aan.
3. Begin het beitelen onder een hoek van 70^ tot 80^ t.o.v. het betonoppervlak en richt de punt waar de kant. Beweeg de hoek in de richting van 90^ en breek het materiaal weg. Leid de beitel bij wapeningsstaal algtd langs de kant van het materiaal, Niet gegen het wapeningsstaal.
4. Draai de beitel regelmatig, odomat de gelijkmatige slijtage het zelfslijpproces ondersteunt.

6 Verzorging en onderhoud

WAARSCHUWING

Gevaar voor elektrische schok! Verzorging en onderhoud met aangesloten netsnoer kan leiden tot ernstige verwondingen en brandwonden.

Voor alle verzorgings- en onderhoudswerkzaamheden alkijd het netsnoer losmaken!

Verzorging

Vastzittend vuil voorzichtig verwijdersen.
- Reinig de ventilatiesleuven voorzichtig met een droge borstel.
- Het waar alleen reinigen met eenlicht vochtige reinigingsdoek. Geen siliconenhoudende reinigingsmiddelen gebruiken, omdat deze de kunststof delen+kunnen aantasten.

Onderhoud

WAARSCHUWING

Gevaar voor elektrische schok! Ondeskundig uitgevoerde reparaties aan elektrische onderdelen hunen tot zwaar letsel en brandwonden leiden.

• Reparaties aan elektrische onderdelen mogen alleen door een elektrotechnicus worden uitgevoerd.

• Regelmatig alle zichtbare delen op beschadiging en de bedieningselementen op hun correcte werkking controeren.

• Het elektrisch apparaat Niet gebruiken bij beschadigingen en/of functiestoringen. Direct door Hilti Service laten repareren.
• Na verzorgings- en onderhoudswerkzaamheden alle afterschermingen aanbrengen en hun werkung contro- leren.

Aanwijzing

Voor een veilig gebruik alleen originele verrangingsonderdelen en verbruiksmaterialen gebruiken. Door ons vrijgeveen verrangingsonderdelen, verbruiksmaterialen en toebehoren voor uw product vindt u in uw Hilti center of onder: www.hilti.com

6.1 Reinigen van de stofkap

Reinig de stofkap bij de gereedschapopname regelmatig met een schone, droge doeck.
Wrijf de affdichtingslip voorzichtig schoon en vet deze weeerlicht in met Hilti vet.
- Vervang de stofkap beslist als de afdichtingslip beschadigd is.

7 Transport en opslag

• Het elektrisch apparaat nicht met gemonteerd gereedschap vervoeren.
• Het elektrisch apparaat algijd met de stekker uit het stopcontact opslaan.
• Bewaar het apparaat droog en buiten bereik van kinderen en onbevoegde Personen.
• Na langer transport of opslag het elektrisch apparaat voor gebruik op beschadiging controlleren.

8 Hulp bij storingen

Bij storingen die nicht in deze tabellen zich aangegeven of die nicht zich können worden verholpen, kurz u tot unsere Hilti service wenden.

8.1 Foutopsporing

Storing Mogelijk oorzaak Remedie
Beitelhamer werkt nicht. Initialisatie van de elektronica loopt (tot circa 4 seconden vanaf het in het stopcontact steken van de stekker).	Schakel het apparaat uit en weer in.
De elektronische startblokkering na Schakel het apparaat uit een stroomonderbreking is geact-veerd.
Netstroom onderbroken. > Sluit	een ander elektrisch apparaat aan en controlleren of dit werkt.
Generator in Sleep Mode. > Belast de generator met een tweede verbruiker (bijv. bouw-plaatslamp). Schakel het apparaat daarna uit en weer in.
Stroomvoorziening heeft te hove spanning.	> Gebruik een ander stopcontact. Controleer het elektriciteitsnet.
Slagmechanisme werkt nicht. Apparaat te koud.	> Plaats de beitelhamer op de ondergrond en LAST hem stationair draaien. Dit indien nodig herhalen totdat het slagmechanisme werkt.
Service-indicatie brandt rood. Schade aan het apparaat of de Iooptijd voor een service is bereikt. Hilti service repareren.
Service-indicatie knippert rood. Oververhittingsbeveiliging.	> Laat het apparaat afkoelen. Reinig de ventilatiesleuven. On-belast gebruik is nog möglichk.
Stroomvoorziening heeft te hove spanning.	> Gebruik een ander stopcontact. Controleer het elektriciteitsnet.
De beitelhamer schakelt tij-dens de werkzaamheden uit. Oververhittingsbeveiliging.	> Laat het apparaat afkoelen. Reinig de ventilatiesleuven. On-belast gebruik is nog möglichk.
Beitelhamerর het volledige vermogen. Verlengsnoer te lang en / of met terverlengsnoer met toegestane lengte en / of met voldoende diameter gebruiken.
Stroomvoorzieningর het een te lage spanning. Apparaat op andere stroom-voorziening aansluten.

Storing Mogelijkke oorzaak Remedie
Beitel kan nicht uit de vergreede geschapopname nicht volledig teruggetrokken.	Gereedschapopname nicht volledig	▶ Gereedschapvergrendeling tot de aanslag verzugtrekken en het gereedschap verwijderen.

9 Recycling

Hilti apparaten zijn voor een groot deel vervaardigduit materialen die kuren worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk. In een groot aantal landen neemt Hilti uw oude apparaat voor recycling terug. Vraag hiernaar bij de klantenservice van Hilti of bij uw verkoopadviseur.

• Geef elektrisch gereedschap nicht met het huisvuil mee!

10 Fabrieksgarantie

• Neem bij vragen over de garantievoorwaarden contact op met uw lokale Hilti dealer.

1 Oplysninger vedrarende documentationen
