MV 4 - Putekļsūcējs Kärcher - Bezmaksas lietošanas instrukcija

Produkta veids	Daudzfunkciju putekļsūcējs
Izmantošana	Sauss un slapjš
Nominālā jauda	1000 W
Spriegums	220-240 V, 50-60 Hz
Tvertnes tilpums	20 L
Ūdens ietilpība (ar rokturi)	12 L
Ūdens ietilpība (ar grīdas sprauslu)	10 L
Svars (bez piederumiem)	7,0 kg
Skaņas spiediena līmenis	72 dB(A)
Filtri	Plakanais kroku filtrs (iebūvēts)
Filtra maiss	Jā (ieteicams smalkiem putekļiem)
Iekļautie piederumi	Sūkšanas šļūtene, 2 caurules 0,5 m garumā, grīdas sprausla ar ieliktņiem, spraugas uzgalis, noņemams rokturis
Drošība	Automātiskās apturēšanas pludiņš slapjās sūkšanas režīmā, aizsardzība pret elektriskās strāvas triecienu (IP? nav precizēts)
Garantija	Atbilstoši izplatīšanas valsts nosacījumiem
Rezerves daļas	Pieejamas pie izplatītāja vai Kärcher filiāles

Bieži uzdotie jautājumi - MV 4 Kärcher

Kā sūkt šķidrumus ar Kärcher MV 4?

Slapjai sūkšanai izņemiet filtra maisu, izmantojiet gumijas lūpu ieliktni grīdas sprauslā un pārbaudiet, vai pludiņš darbojas. Kad tvertne ir pilna, pludiņš aizsprosto sūkšanas atveri un troksnis palielinās: nekavējoties izslēdziet ierīci un iztukšojiet tvertni.

Ko darīt, ja sūkšanas jauda samazinās?

Pārbaudiet šādus punktus: piederumi, šļūtene vai sūkšanas caurules var būt aizsērējušas (atbloķējiet ar stick); filtra maiss ir pilns (nomainiet to); plakanais kroku filtrs ir netīrs (izņemiet filtra kasetni un uzsitiet to). Ja filtrs ir bojāts, nomainiet to.

Kā tīrīt plakano kroku filtru?

Atbloķējiet, atsprādzējiet un izņemiet filtra kasetni. Uzsitiet to pret atkritumu tvertnes malu, lai noņemtu putekļus. Nesukājiet un neberziet filtru. Ja nepieciešams, noskalojiet kasetni tikai ar tīru ūdeni un ļaujiet tai pilnībā nožūt pirms ievietošanas atpakaļ.

Vai es varu sūkt pelnus ar šo putekļsūcēju?

Nē, ir aizliegts sūkt pelnus un sodrējus bez priekšatdalītāja. Izmantojiet tikai piemērotu Kärcher priekšatdalītāju (ref. 2.863-139.0-0 pamata modelim, 2.863-161.0 premium modelim).

Kādus produktus nedrīkst sūkt?

Nekad nesūciet gāzes, šķidrumus vai putekļus, kas ir sprādzienbīstami vai viegli uzliesmojoši, reaktīvos metāla putekļus (alumīnijs, magnijs, cinks) ar sārmainiem vai skābiem mazgāšanas līdzekļiem, stipras skābes, neatšķaidītus mazgāšanas līdzekļus, nevis organiskos šķīdinātājus (benzīns, atšķaidītāji, acetons, degviela). Tie var izraisīt sprādzienus vai sabojāt ierīci.

Kā uzglabāt putekļsūcēju pēc lietošanas?

Izslēdziet ierīci un atvienojiet kontaktdakšu. Iztukšojiet tvertni (slapju vai sausu). Ja nepieciešams, notīriet piederumus. Uzglabājiet piederumus un kabeli uz ierīces. Uzglabājiet ierīci sausā vietā.

Vai ierīce ir piemērota cilvēkiem ar kustību traucējumiem?

Šo putekļsūcēju var izmantot personas ar ierobežotām spējām, ja tās tiek uzraudzītas vai apmācītas par riskiem. Bērni vecāki par 8 gadiem to var izmantot uzraudzībā. Neļaujiet bērniem spēlēties ar ierīci.

Kā nomainīt filtra maisu?

Atbloķējiet un noņemiet ierīces galvu. Izņemiet pilno filtra maisu un izmetiet to. Ievietojiet jaunu filtra maisu, ievērojot virzienu. Slapjai sūkšanai neizmantojiet filtra maisu.

Ko nozīmē trokšņa palielināšanās slapjās sūkšanas laikā?

Kad tvertne ir pilna, pludiņš aizsprosto sūkšanas atveri, kas palielina rotācijas ātrumu un troksni. Nekavējoties izslēdziet ierīci un iztukšojiet tvertni, lai izvairītos no bojājumiem.

Kur atrast rezerves daļas Kärcher MV 4?

Rezerves daļas un piederumi ir pieejami pie jūsu izplatītāja vai Kärcher filiāles. Jūs varat arī pasūtīt caur pēcpārdošanas servisu. Visbiežāk lietoto daļu izlase atrodama lietošanas instrukcijas beigās.

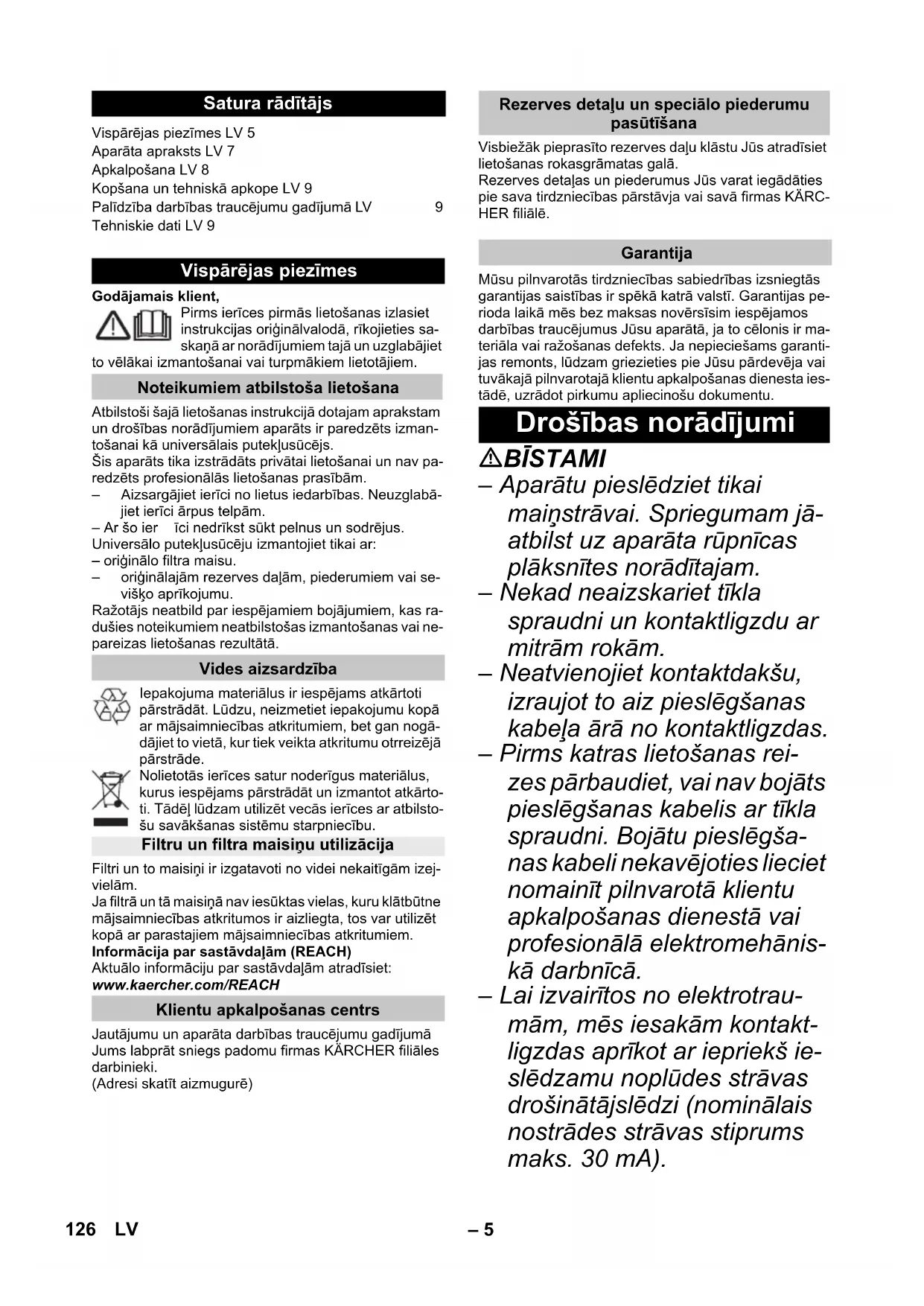

LIETOŠANAS INSTRUKCIJA MV 4 Kärcher

Vispārējas piezīmes LV 5

Aparāta apraksts LV 7

Apkalpošana LV 8

Kopšana un tehniskā apkope LV 9

Palīdzība darbības traucējumu gadījumā LV

9

Tehniskie dati LV 9

Vispārējas piezīmes

Godājamais klient,

Pirms ierīces pirmās lietošanas izlasiet instrukcijas originālvalodā, rīkojieties saskaņā ar norādījumiem tajā un uzglabājiet

to vēlākai izmantošanai vai turpmākiem lietotājiem.

Noteikumiem atbilstoša lietošana

Atbilstoši šajā lietošanas instrukcijā dotajam aprakstam un drošības norādījumiem aparāts ir paredzēts izman-tošanai kā universālais puteklusūcējs.

Šis aparāts tika izstrādāts privātai lietošanai un nav pa-redzēts profesionālās lietošanas prasībām.

- Aizsargājiet ierīci no lietus iedarbības. Neuzglabājiet ierīci ārpus telpām.

– Ar šo ier īci nedrīkst sūkt pelnus un sodrējus.

Universālo puteklusūcēju izmantojiet tikai ar:

- oriğinālo filtra maisu.

- oriğinālajām rezerves daļām, piederumiem vai seviško aprīkojumu.

Ražotājs neatbild par iespējamiem bojājumiem, kas radušies noteikumiem neatbilstošas izmantošanas vai nepareizas lietošanas rezultātā.

Vides aizsardzība

Iepakojuma materiālus ir iespējams atkārtoti pārstrādāt. Lūdzu, neizmetiet iepakojumu kopā ar mājsaimniecības atkritumiem, bet gan nogā-dājiet to vietā, kur tiek veikta atkritumu otrreizējā pārstrāde.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti. Tādēl lūdzam utilizēt vecās ierīces ar atbilstošu savākšanas sistēmu starpniecību.

Filtru un filtra maisiņu utilizācija

Filtri un to maisiņi ir izgatavoti no videi nekaitīgām izej- vielām.

Ja filtrā un tā maisiņā nav iesūktas vielas, kuru klātbūtne mājsaimniecības atkritumos ir aizliegta, tos var utilizēt kopā ar parastajiem mājsaimniecības atkritumiem.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Klientu apkalpošanas centrs

Jautājumu un aparāta darbības traucējumu gadījumā Jums labprāt sniegs padomu firmas KÄRCHER filiāles darbinieki.

(Adresi skatīt aizmugurē)

Rezerves detaļu un speciālo piederumu pasūtīšana

Visbiežāk pieprasīto rezerves daļu klāstu Jūs atradīsiet lietošanas rokasgrāmatas galā.

Rezerves detalas un piederumus Jüs varat iegādāties pie sava tirdzniecības pārstāvja vai savā firmas KÄRC-HER filiālē.

Garantija

Mūsu pilnvarotās tirdzniecības sabiedrības izsniegtās garantijas saistības ir spēkā katrā valstī. Garantijas perioda laikā mēs bez maksas novērsīsim iespējamos darbības traucējumus Jūsu aparātā, ja to cēlonis ir materiāla vai ražošanas defekts. Ja nepieciešams garanti-jas remonts, lūdzam griezieties pie Jūsu pārdevēja vai tuvākajā pilnvarotajā klientu apkalpošanas dienesta iestādē, uzrādot pirkumu apliecinošu dokumentu.

Drošības norādījumi

⚠️BĪSTAMI

- Aparātu pieslēdziet tikai mainstrāvai. Spriegumam jā-atbilst uz aparāta rūpnīcas plāksnītes norādītajam.

– Nekad neaizskariet tīkla spraudni un kontaktligzdu ar mitrām rokām.

– Neatvienojiet kontaktdakšu, izraujot to aiz pieslēgšanas kabeļa ārā no kontaktligzdas.

- Pirms katras lietošanas rei- zes pārbaudiet, vai nav bojāts pieslēgšanas kabelis ar tīkla spraudni. Bojātu pieslēgša- nas kabeli nekavējoties lieciet nomainīt pilnvarotā klientu apkalpošanas dienestā vai profesionālā elektromehānis- kā darbnīcā.

– Lai izvairītos no elektrotraumām, mēs iesakām kontakt-ligzdas aprīkot ar iepriekš ie-slēdzamu noplūdes strāvas drošinātājslēdzi (nominālais nostrādes strāvas stiprums maks. 30 mA).

• Pirms jebkuru tīrīšanas un ap-kopes darbu veikšanas apa-rātu izslēdziet un atvienojiet kontaktdakšu.
  – Jebkurus elektrisko sastāv-dalu remontus drīkst veikt ti-kai pilnvarots klientu apkalpo-šanas dienests.

⚠️ BRĪDINĀJUMS

• Šis aparāts nav paredzēts, lai to lietotu personas ar ierobežotām fiziskām, sensoriskām un garīgām spējām vai personas, kurām nav pieredzes un/ vai zināšanu, ja vien viņas uzrauga par drošību atbildīgā persona vai tā dod instrukcijas par to, kā jālieto aparāts.
• Bērni aparātu drīkst lietot tikai tad, ja tie ir sasnieguši 8 gadu vecumu un ja tos uzrauga par viņu drošību atbildīga persona vai tā dod instrukcijas par to, kā jālieto aparāts un kuras apzinās no ierīces izrietošās bīstamības sekas.
• Bērni nedrīkst spēlēties ar ie-rīci.
  – Uzraugiet bērnus, lai pārlieci-nātos, ka tie nespēlējas ar ie-rīci.
  – Bērni bez pieaugušo uzraudzības nedrīkst veikt ierīces tīrīšanu un lietotāja apkopi.
  – Nelaidiet bērnus iepakojuma plēvju tuvumā, pastāv no-smakšanas risks!
  – Izslēdziet aparātu pēc katras lietošanas reizes un ikreiz pirms tīrīšanas/apkopes.

– Uzliesmošanas risks. Neuz-sūciet degošus vai kvēlojošus priekšmetus.
– Aparāta lietošana aizliegta sprādzienbīstamās zonās.
– Ja veidojas putas vai izplūst šķidrums, aparāts nekavējo-ties jāizslēdz un jāatvieno kontaktdakša!
- Neizmantojiet tīrīšanas lī-dzekļus, stikla vai universālus tīrīšanas līdzekļus! Aparātu nekad neiegremdējiet ūdenī.

Sajaucoties ar iesūcamo gaisu, dažas vielas var veidot sprā-dzienbīstamus tvaikus vai maisī-jumus!

Nekad neiesūkt sekojošas vielas:

• Sprādzienbīstamas vai viegli uzliesmojošas gāzes, škīdru-mus un puteklus (reaktīvie puteklì)
• Reaktīvie metāla putekļi (pie-mēram, alumīnijs, magnijs, cinks) savienojumos ar stip-riem sārmainiem un skābiem mazgāšanas līdzekļiem
• Neatškaidītas stipras skābes un sārmi
• Organiskie atškaidītāji (pie-mēram, benzīns, krāsu at-škaidītājs, acetons, mazuts).

Bez tam, šīs vielas var saēst aparātā izmantotos materiālus.

Riska pakāpes

⚠️BĪSTAMI

Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠️BRĪDINĀJUMS

Norāde par iespējami draudo-šām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UŽMANĪBU

Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ie-vainojumus.

IEVĚRĪBAI

Norāde par iespējami bīstamu situāciju, kura var radīt materiā-los zaudējumus.

Aparāta apraksts

Attēlus skatīt atlokāmajā lapā!

■ Šī lietošanas instrukcija apraksta pir- majā lapā minētos universālos putek
■ Attēli parāda maksimālo aprīkojumu; atkarībā no modela aprīkojumā un piegādātajos piederumos ir atšķirības.

Izsainojot pārbaudiet, vai iesainojumā esošais saturs ir pilnīgs un nebojāts. Pārvadāšanas laikā radušos bojājumu gadījumā lūdzam par to informēt tirgotāju.

1 Sūkšanas šlūtenes pieslēgums

Attêls B 1

→ Lai sūkšanas gadījumā pieslēgtu sūkšanas šļūteni.

2 Aparāta slēdzis (IESL./IZSL.)

Attēls B 3

→ Pozicija I: aparāts ir ieslēgts. Pozicija 0: Aparāts ir izslēgts.

3 Nešanas rokturis

→ Lai aparātu varētu pārnest vai lai pēc atbrīvošanas nonemtu aparāta augšdaļu.

4 Filtra kasetne un atblokēšanas taustiņš

Attēls E1

Attēls E2

→ Lai iztīrītu filtru, nospiediet atblokēšanas taustiņu, atveriet un izņemiet filtra kasetni.

5 Piederumu novietne-ākis

Šī piederumu novietne ľauj uzglabāt sūkšanas sprauslas un elektrības vadu.

6 Stāvēšanas pozīcija

Attēls C 1

→ Grīdas tīrīšanas sprauslas novietošanai darba pārtraukumos.

7 Tvertnes aizspiedni

Attēls A 1

→ Lai atvērtu, pavelciet uz āru, lai noslēgtu - paspie-diet uz iekšu.

8 Piederumu novietne-tvertne

Attēls D2

→ Šī piederumu novietne ľauj uzglabāt sūkšanas cau-rules vai citus piederumus.

9 Vadrullitis

Attêls A 1

→ Apgrieziet tvertni, vadāmos skrituļus iespiediet līdz galam atverēs, kas atrodas tvertnes pamatnē.

10 Filtra maisiņš

Norāde: Lai veiktu mitro sūkšanu, nedrīkst būt ievietots filtra maiss!

Attēls A 2

→ leteikums: Lai uzsūktu sīkus puteklus, ievietojiet filtra maisu.

11 Plakani salocītais filtrs. (jau ievietots aparātā)

IEVÉRÍBAI

Vienmēr strādājiet ar ievietotu plakani salocīto filtru, gan mitrās, gan sausās sūkšanas laikā!

12 Sūkšanas šljūtene ar savienojuma veidgabalu

Attēls B 1

→ lespiediet sūkšanas šlūteni aparāta pieslēgumā, tā nofiksēsies.
→ Lai to iznemtu, ar ikški nospiediet fiksatoru un izvelciet sūkšanas šlūteni.

Norāde: Tādus piederumus kā, piem., sūkšanas sukas (opcija) var uzsprast tieši uz savienojuma veidgabala un tādējādi savienot ar sūkšanas šlūteni.

Ērtai strādāšanai arī šaurās platībās.

Noņemamo rokturi vajadzības gadījumā var iemontēt arī starp piederumdetalu un sūkšanas šlūteni.

Skatīt 13. pozīciju.

leteikums: Lai süktu grīdu, rokturi uzlieciet uz sūkšanas šljūtenes.

13 Nonemams rokturis

Attēls B 1

→ Savienojiet rokturi ar sūkšanas šlūteni, līdz tas no-fiksējas.

Attêls B 4

→ Lai rokturi noņemtu no sūkšanas šlūtenes, ar īkšķi paspiediet fiksatoru un novelciet rokturi.

Norāde: Noņemot rokturi, piederumus var uzsprast ari tieši uz sūkšanas šlūtenes.

Skatīt 12. pozīciju.

leteikums: Lai sūktu grīdu, rokturi uzlieciet uz sūkšanas šlūtenes.

14 Sūcējcaurules 2 x 0,5 m

Attēls B 1

→ Salieciet abas sūkšanas caurules kopā un savienojiet ar rokturi.

15 Sprausla grīdas tīrīšanai (ar ieliktniem)

→ Lai no grīdas uzsūktu sausus putekljus, grīdas sprauslā iestipriniet ieliktni ar divām suku strēmelēm.

→ Lai no grīdas uzsūktu ūdeni, grīdas sprauslā iestipriniet ieliktni ar divām gumijas mēlītēm.

16 Saduru sprausla

→ Stūriem, salaiduma vietām, radiatoriem un grūti aizsniedzamām vietām.

Apkalpošana

IEVĚRĪBAI

Vienmēr strādājiet ar ievietotu plakani salocīto filtru, gan mitrās, gan sausās sūkšanas laikā!

Pirms ekspluatācijas sākšanas

Attēls A1

→ Atblokējiet un nonemiet aparāta augšdaļu.

→ Apgrieziet tvertni, vadāmos skrituļus iespiediet līdz galam atverēs, kas atrodas tvertnes pamatnē.

→ Uzlieciet un nofiksējiet aparāta augšdaļu.

Ekspluatācijas sākums

Attêls B 1

→ Pievienojiet piederumus.

Attēls B2

→ Pievienojiet kontaktspraudni kontaktligzdai.

Attēls B3

→ leslēdziet ierīci.

Sausā sūkšana

IEVĚRĪBAI

Strādājiet tikai ar sausu plakani salocīto filtru.

Pirms filtra izmantošanas pārbaudiet, vai tas nav bojāts, un vajadzības gadījumā nomainiet.

Attēls A 2

→ leteikums: Lai uzsūktu sīkus puteklus, ievietojiet filtra maisu.

Norādījumi par filtra maisiem

• Filtra maisa uzpildes pakāpe ir atkarīga no iesūca-miem netīrumiem.
  – lesūcot smalkos puteklus, smiltis utt., filtra maiss jāmaina biežāk.
• Pārpildīti filtra maisi var pārplīst, tādēļ laicīgi nomainiet filtra maisu!

IEVÉRÍBAI

Aukstus pelnus drīkst uzsūkt tikai tad, ja ir separators.

Pasūtījuma Nr. Basic variantam: 2.863-139.0, Premium variantam: 2.863-161.0.

Mitrā sūkšana

→ Lai uzsūktu mitrumu vai slapjumu, izvēlieties parei- zo grīdas sprauslas ieliktni un pievienojiet atbilsto- šo piederumdetaļu.

IEVÉRÍBAI

Neizmantojiet filtra maisinu!

Norāde: Ja tvertne ir pilna, pludiņš noslēdz iesūkšanas atveri un aparāts darbojas ar palielinātu apgriezienu skaitu. lerīci nekavējoties izslēdziet un iztukšojiet tvertni.

Darba pārtraukšana

Attēls B 3

→ Izslēdziet ierīci.

Attēls C1

→ lekabiniet grīdas tīrīšanas sprauslu stāvēšanas po-zīcijā.

Darba beigšana

→ Izslēdziet aparātu un izņemiet tīkla kontaktdakšu.

Tvertnes iztukšošana

Attēls D1

→ Noņemiet aparāta augšdaļu, iztukšojiet ar mitriem vai sausiem putekļiem piepildīto tvertni.

Aparāta uzglabāšana

Attēls D 2

→ Novietojiet piederumus un elektrības vadu pie aparāta un uzglabājiet aparātu sausās telpās.

Kopšana un tehniskā apkope

→ Aparātu un piederumu daļas no plastmasas kopjiet ar standarta plastmasas tīrīšanas līdzekli.
→ Tvertni un piederumus vajadzības gadījumā izskalojiet ar ūdeni un pirms atkārtotas lietošanas nožāvējiet.

Plakani salocītā filtra tīrīšana

leteikums: Ikreiz pēc lietošanas filtra kasetni iztīriet. Attēls E1

→ Atblokējiet, atveriet un izņemiet filtra kasetni, filtra kasetnē esošos netīrumus izberiet virs atkritumu spaiņa.
→ Lai iztīrītu ievietoto plakani salocīto filtru, pasitiet filtra kasetni pret atkritumu spaiņa malu. Šai nolūkā plakani salocītais filtrs no filtra kasetnes nav jāizņem.

Vajadzības gadījumā plakani salocīto filtru tīriet at-seviški.

Attēls E1

→ Atblokējiet, atveriet un iznemiet filtra kasetni.

Attēls E2

→ Iznemiet plakani salocīto filtru no filtra kasetnes un izdauziet.
→ Vajadzības gadījumā izskalojiet tikai zem tekošas ūdens strūklas, neberziet vai netīriet to ar suku. Pirms lietošanas ľaujiet tam pilnībā izžūt.
→ Visbeidzot sausu plakani salocīto filtru ielieciet atpakaj aparātā. levietojiet filtra kasetni aparātā.

Palīdzība darbības traucējumu gadījumā

Vāja sūkšana

Ja aparāta sūkšanas jauda samazinās, jāpārbauda šādi punkti:

→ Aizsērējuši piederumi, sūcējšļūtene vai sūcējcaurules, likvidējiet aizsērējumu ar nūju.

Attels A 2

→ Pilns filtra maiss: levietojiet jaunu filtra maisu.

Attēls E2

→ Netīrs plakani salocītais filtrs: Izņemiet filtra kasetni un iztīriet filtru (skatīt nodalu "Plakani salocītā filtra tīrīšana").
→ Nomainiet bojātu plakani salocīto filtru.

Tehniskie dati

Spriegums1~50-60 Hz	220 - 240	V
Jauda P_nom	1000 W
Tīkla drošinātājs (kūstošais)	10	A
Tvertnes tilpums 20 l
Ar rokturi uzņemamais ūdens daudzums	12	I
Ar grīdas tīrīšanas sprauslu uz-ņemamais ūdens daudzums	10	I
Tīkla kabelis H05VV-F	2x0,75
Skaņas spiediena līmenis(EN 60704-2-1)	72 dB(A)
Svars (bez pierīcēm)WD 4	7,0 kg
Svars (bez pierīcēm)WD 4 Premium	7,3 kg

Rezervētas tiesības veikt tehniskas izmaiņas!

Turinys

Bendrieji nurodymai LT 5
