Zīmols	Bosch
Modelis	GBM 162 RE Professional
Produkta veids	Elektriskā urbjmašīna ar vadu
Nominālā jauda	1050 W
Maksimālā izejas jauda	570 W
Tukšgaitas ātrums (1./2. pārnesums)	0-600 / 0-1450 apgr./min
Maksimālais ātrums zem slodzes (1./2. pārnesums)	0-400 / 0-950 apgr./min
Maksimālais griezes moments	115 Nm
Maksimālā urbšanas kapacitāte (tērauds/koksne/alumīnijs)	16/40/20 mm (1. pārnesums); 8/20/13 mm (2. pārnesums)
Patronas saspiešanas diapazons	3-16 mm
Svars (saskaņā ar EPTA 01:2014)	5,0 kg
Skaņas spiediena līmenis	83 dB(A)
Skaņas jaudas līmenis	94 dB(A)
Vibrācija (urbšana metālā)	3,5 m/s² (nenoteiktība K=1,5 m/s²)
Galvenās funkcijas	Urbšana koksnē, metālā, keramikā un plastmasā
Papildu rokturis	Jā, regulējams
Dziļuma ierobežotājs	Jā, regulējams
Ātruma selektors	2 mehāniskie ātrumi
Rotācijas virziens	Atgriezenisks (uz priekšu/atpakaļ)
Patrona	Atslēgas patrona ar automātisku bloķēšanu
Barošana	230 V ~ (220 V iespējams)

Bieži uzdotie jautājumi - GBM 162 RE Professional BOSCH

Kā noregulēt urbšanas dziļumu uz Bosch GBM 162 RE ?

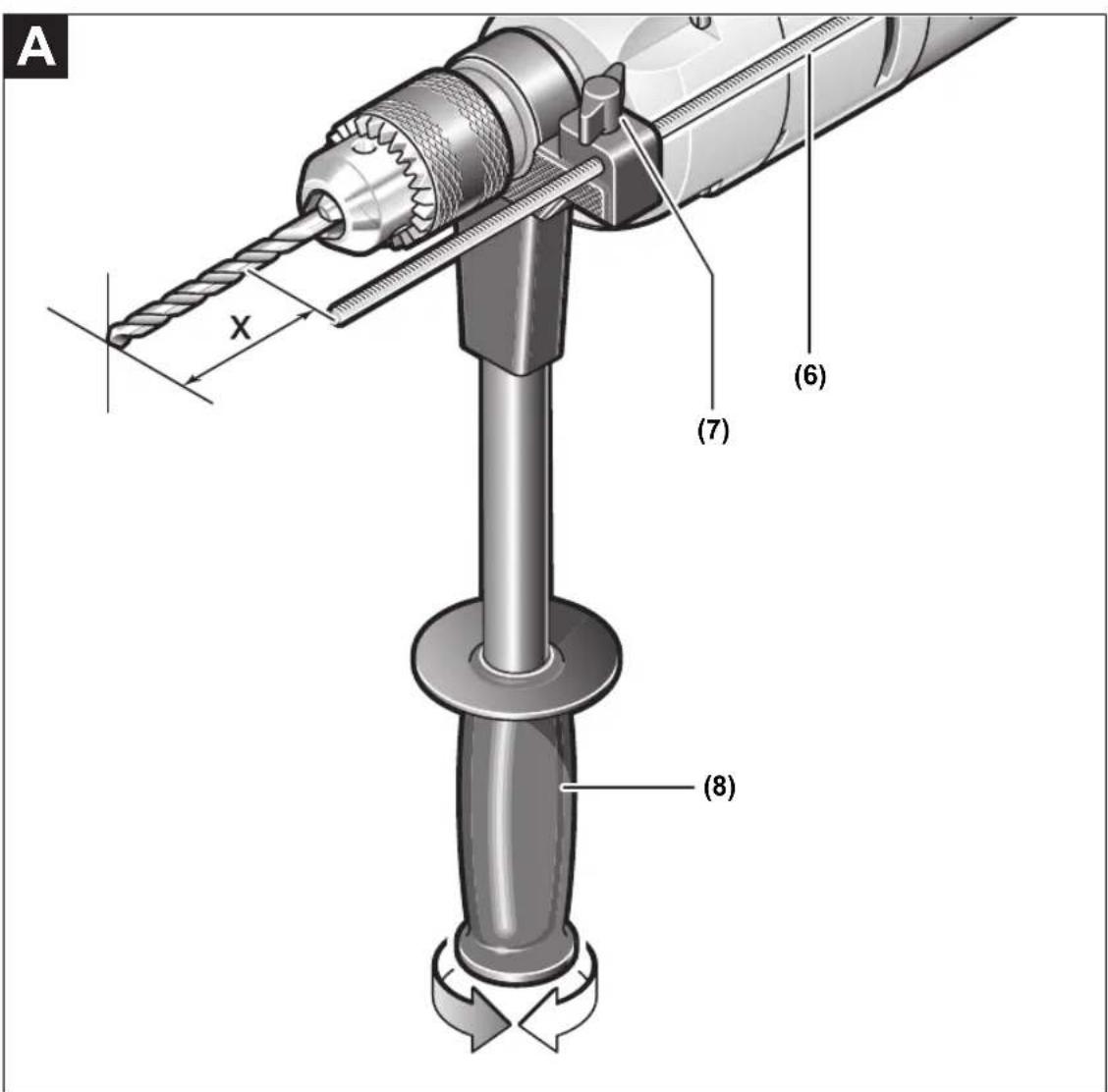

Atskrūvējiet tauriņskrūvi (7), ievietojiet dziļuma atduri (6) papildu rokturī (8), pēc tam pārvietojiet to, līdz attālums starp urbja galu un atduri atbilst vēlamajam dziļumam. Pieskrūvējiet skrūvi.

Kā nomainīt urbjmašīnas GBM 162 RE patronu ?

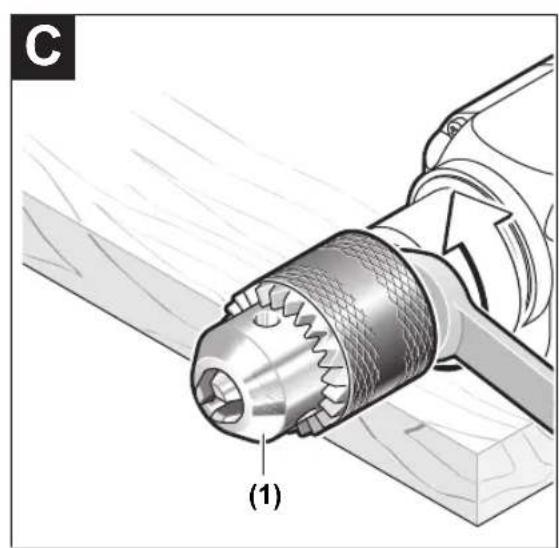

Atvienojiet instrumentu. Izmantojiet plakanatslēgu (27 mm) uz vārpstas uzgriežņa. Turiet patronu un pagrieziet atslēgu pretēji pulksteņrādītāja virzienam, lai to noņemtu. Montāžai pieskrūvējiet uzgriezni pulksteņrādītāja virzienā, uzlieciet patronu uz konusa un viegli piesitiet ar gumijas āmuru.

Kādi ātrumi ir pieejami uz Bosch GBM 162 RE ?

Instrumentam ir divi mehāniskie ātrumu diapazoni: I ātrums (0-600 apgr./min bez slodzes) lieliem diametriem un II ātrums (0-1450 apgr./min bez slodzes) maziem diametriem. Ātrums nepārtraukti mainās, nospiežot slēdzi.

Kā apgriezt griešanās virzienu ?

Izmantojiet griešanās virziena selektoru (5), kas atrodas virs slēdža. Spiediet uz leju uz « R », lai grieztos pa labi (urbšana/ieskrūvēšana), un uz augšu uz « L », lai grieztos pa kreisi (atskrūvēšana). Mainiet virzienu tikai tad, kad instruments ir apstājies.

Kādus materiālus var urbt ar Bosch GBM 162 RE ?

Šī urbjmašīna ir paredzēta urbšanai koksnē (līdz 40 mm), metālā (tēraudā līdz 16 mm), alumīnijā (līdz 20 mm), keramikā un plastmasā.

Kāda ir Bosch GBM 162 RE urbjmašīnas jauda ?

Nominālā patērētā jauda ir 1050 W, ar maksimālo izejas jaudu 570 W.

Kā izmantot papildu rokturi ?

Papildu rokturis (8) vienmēr jāuzstāda un cieši jāpievelk pirms lietošanas. To var novietot jebkurā pozīcijā, pagriežot pretēji pulksteņrādītāja virzienam, pēc tam pievelkot pulksteņrādītāja virzienā. Tas nodrošina drošu un mazāk nogurdinošu darba pozīciju.

Kādi ir svarīgi drošības norādījumi GBM 162 RE ?

Vienmēr valkājiet acu aizsardzību un dzirdes aizsardzību. Izmantojiet papildu rokturi. Nevalkājiet brīvu apģērbu. Uzturiet darba zonu tīru un apgaismotu. Atvienojiet instrumentu pirms jebkādiem iestatījumiem vai piederumu maiņas. Pārbaudiet, vai nav paslēptu kabeļu, izmantojot detektoru.

Kā apkopt Bosch GBM 162 RE urbjmašīnu ?

Atvienojiet instrumentu pirms tīrīšanas. Regulāri tīriet ventilācijas spraugas ar otu vai sausu drānu. Barošanas kabeļa nomaiņai sazinieties ar Bosch pilnvaroto servisa centru.

Kur atrast rezerves daļas un pēcpārdošanas servisu ?

Apmeklējiet vietni www.bosch-pt.com, lai skatītu sprādzienveida skatus un rezerves daļas. Francijā sazinieties ar Bosch klientu apkalpošanas dienestu pa tālruni 09 70 82 12 26 vai pa e-pastu [e-mail]. Izmantojiet SAV DIRECT veidlapu vietnē www.bosch-pt.fr, lai ātri veiktu remontu.

LIETOŠANAS INSTRUKCIJA GBM 162 RE Professional BOSCH

Latviešu Lappuse 134

Lietuviu k. .Puslapis 139

中国国 144

148

wJ 153

1

GBM 16-2 RE
(8)

4

1609 92A 5CN| (14.07.2022) Bosch Power Tools

Deutsch

Sicherheitshinweise

stiprinajuma ieri, stradat ir drosak, nekā tad, ja tas tiek turets ar rokām.

Nekavejoties izsledziet elektroinstrumentu, ja iestregst taja iestiprinatais darbinstruments. Esiet gatavs augst reactivajam griezes momentam, kas var iedarboties uz Jusu rokam un izraisit atsitienu. Darbinstruments var iestregt, ja elektroinstruments tiek parslogots vai ari darbinuments apstradajamaja prieksmeta tiek saskiebts.
Lietojot piemerotu metalmektaju, parbaudiet, vai apstrades vietu neskerso sleptas komunalapgades linjas, vai ari griezleties pec konsultacijas vietejakomunalas saimniecibas iestade.Darbinstrumentasaskarsanas ar elektroparvades liniju var izraisit aizdegans os vai but par celoni elektriskajam triecienam. Bojajums gazes parvades linija var izraisit spradzenu. Darbinstrumentam skarot udensvada cauruli, var tikt bojatas materilas vertibas, ka ari stradajossa persona var sanemt elektrisko triecienu.
Pirms elektroinstrumenta novietosanas nogaidiet, lidz tas ir pilnigi apstajies. Kustiba eosss darbinstruments var iestregt, izsaucot kontroles zaudeesanpuar elektroninstrumentu.

Izstrādājuma un tā funkcjju apraksts

Izlasiet drosibas noteikumus un
noradijumus lietosanai. Droibas noteikumu
un noradijumu neieveroansa var izraisit
aizdegansos un but par celoni elektriskajam
tricienam vainopihtnam savainojumam.

Nemiet vērā attelus lietosanas pamacibas sakuma dāla.

Paredzêais pielietojums

Elektroinstruments ir paredzets urbsanai koka, metala, keramiskajos materialos un plastmasa.

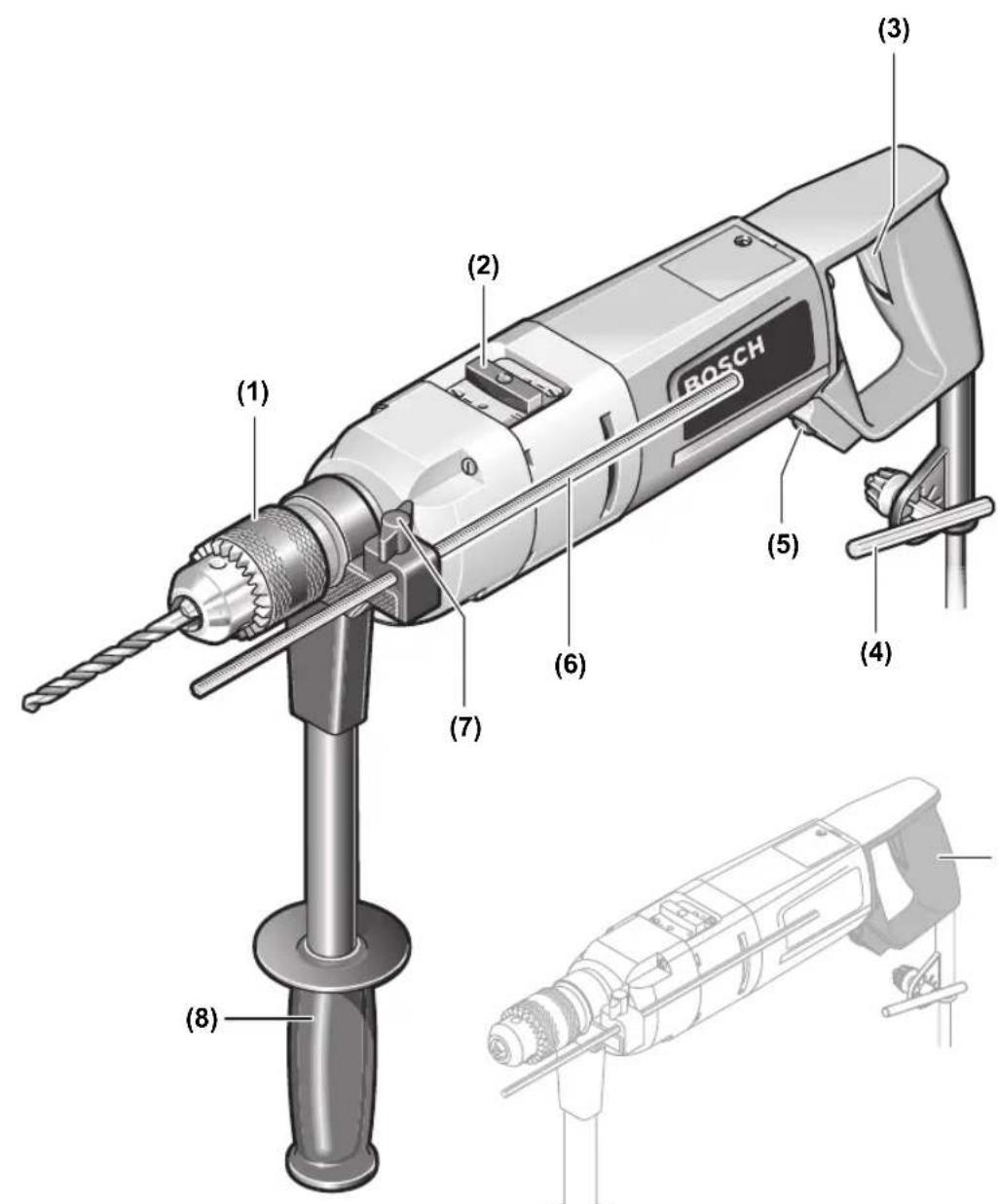

Attelotas sastavdalas

Atteloto sastavdalu numeracija atbilst numuriem elektroninstrumenta attela, kas snegts ilustrativaja lappuse.

(1) Zobaploce urbjpatrona
(2) Parnesum parsledzëjs
(3) lesledzews/izsledzews
(4)Urbjpatronas atslega
(5) Griesanas virziana parsledzecs
(6) Dziluma ierobežotájs
(7) Dzijuma ierobezotaja reguleşanas sparnskruve
(8) Papildrokturis (ar izolétu noturvirsmu)
(9) Rokturis (ar izoletu noturvirsmu)

Tehniskie datum

UrbimasaGBM16-2RE

lztradajumunurs

06011205..

Nominalai eijas jauda W 1050

Urbjmaśina GBM 16-2 RE

Maks. atdodamã jauda W 570
Apgriezenu skaits brivgaitã
-1. pãrnesumã min	-1	0-600
-2. pãrnesumã min	-1	0-1450
Maks. griešanã atrums ar slodzi
-1. pãrnesumã min	-1	0-400
-2. pãrnesumã min	-1	0-950
Maks. griezes moments Nm 115
Darbvärpstas aptveres diametrs	mm 43
Maks. urbuma Ø (1./2. pãrnesumã)
- Têraudã mm 16/8
- Kokã mm 40/20
- Alumînijã mm 20/13
Urbjpatronas iespîlësanas diapazons	mm 3-16
Urbjpatronas konuss B16
Svars atbilstigi EPTA-Procedure 01:2014	kg 5,0
Aizsardžibas klase		☐/☐

Parametri sniegti nominalajam spiregumam [U] 230 V. Elektroinstrumentiem, kas paredzeti zemakam spiregumam vai ir modificeti atbilosto nacionalajemi standartiem, sie parametri var atskirties.

Lietojiet dzirdes aizsargierices!

Kopejā vibracijas paatinajuma vertiba a, (vektoru summa tris virzienos) un merijuma nenoteiktiba K ir noteiktas atbilstigi standartam EN 62841-2-1, ka ir noradits talak:

Urbana metala: a_v = 3.5 m/s^2 , K = 1.5 m/s^2

Sajā pamacībā norādītais vibracijas limenis un instrumenta radīta troksna vertiba ir izmerita atbilstosi standarta noteiktajai procedūrui un var tikt izmantota elektrinoinstrumentu savstarpejai salidzinašanai. To var izmantotari vibracijas un troksna radītas papildu slodzes ieprieksējai novertesanai.

Seit noraditais svarstibu limenis un instrumenta radita troksna vertiba ir attiecinama uz elektroninstrumenta galvenajiem pielietojuma veidiem. Ja elektroninstrumentes tiek lietots netipiskiem merkiem, kopar netipiskiem darbinstrumentiem vai nav vajadzigajveida apkalpots, ta svarstibu limenis un radita troksna vertiba var atskirties no seit noraditajam vertibam. Tas var ieverojam palielinat svarstibu un troksna radito papildu slodzi kopejam darba laika posmam.

Lai precizi izvertetu svarstibu un troksna radito papildu slodzi zinamam darba laika posmam, janem vera ari laiks, kad elektroinstruments ir izslegts vai ari darbojas, tacutektisk netiek izmantots paredzeta darba veiksanai. Tas var ieverojami samazinat svarstibu un troksna radito papildu slodzi kopejam darba laika posmam.

Veiciet papildu pasakumus, lai pasargatu stradajo so personu no vibracijas kaitigas iedaribbas, piemeram, savlaicigi veiciet elektrinstrumenta un darbinstrumentu apkalposanu, uzturiet rokas siltas un pareizi planojiet darbu.

Montaža

Pirms elektroinstrumenta akopes vai apkalposanas izvelciet ta elektrokabela kontaktdaksu no barojsa elektrotikla kontaktligzdas.

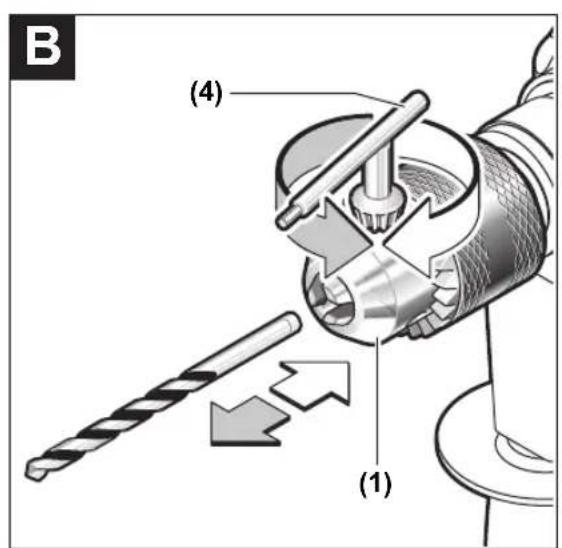

Ar mērenu spiedenu uzbīdiet zobaploce urbjpatronu uz darbvarpstas, lidz tā stingri fiksējas.

Lai panaktu zobapocles urbjpatronas drosu fikseshanos, ar gumijas veseri viegli uzsitiet pa zobapocles urbjpatronas (1) priekspusi. Lai izvairitos no zobapocles urbjpatronas sabojasanas, sekojiet, lai tās noturprizmas iestiprinanas laikā būtu aizvītas.

Puteklu un skaidu uzdukana

Dazu materialu, pieméram, svnu saturósu krāsu, daß koksnes skirnu, mineralu un metalu putekli var but kaitigi veselibai. Pieskarşanas sadiem putekliem vai to ieelposana var izraïsit alergiskas reakcijas vai elpoşanas celu saslimsanu elektroinstrumenta lietotajam vai darba vietai tuvma esosajam personam.

Atsevisku materialu putekji, piemeram, putekli, kas rodas, zagejot ozola vai dizskabarza koksni, var izraisit vezi, ipasit tad, ja koksne ieprieks ir tikusi kimiski apstradata (ar hromatu vai koksnes aizsardzibas lidzekljem). Azbestus saturosus materialus drikst apstradat vienigi personas ar ipasam profesionalam iemanam.

-Darba vietai jabut labi ventilejamai.

Darba laika ieteicams izmantot masku elpoanas celju aizsardzibai ar filtrresanas klasi P2.

levrojiet jusu valsti speka esosos prieksrakstus, kas attiecas uz apstradajamo materialu.

Nepielaujiet puteklu uzkrasanos darba vieta. Putekli var viegli azdegties.

Lietošana

Uzsakot lietoansu

Pievadiet elektroinstrumentam pareizu spriegum! Elektrobarosanas avota spriegumam jaatbilst vertibai, kas noradita uz elektroinstrumenta markejuma plaksnites. Elektroinstrumenti, kas

paredzeti 230 V spriegumam, var darboties ari no 220 V elektrotikla.

Griesanas virziana izvele

Ar griesanas virziana parsledzeju (5) var mainit elektroninstrumenta griesanas virzienu. Ja ir nospiests iesledzeks (3), tas nav iespajams.

Griesanas virziens pa labi: lai veiktu urbsanu un ieskruvetu skruves, parvietojiet divpusejo griesanas virziana parsledzju (5) uz leju uz ^

Griesanas virziens pa kreisi: lai atskruvetu vai izskruvetu skruves un noskruvetu uzgieznus, parviietojiet griesanas virziana parsledzju (5) uz augsu uz L".

Mehaniskā parnesumu párlsēgsana

Pavietojet griesanas virziana parsledzju (2) vienig laikā, kad elektron instruments nedarbojas.

Ar parnesumparsledzej2var izveleties vienu no 2 darbvarpstas griesanas atruma diapazoniem (parnesumiem).

Parnesums I

neliels griesanas atrums, kas piemeroits liela diametra urbumu veidosanai

Parnesums II

liels griesanas atrums, kasir piemerocts urbumu veidosanai ar neliela diametra urbjiem.

Ja parnesumu parsledzju (2) neizdudas parvietot lidz galam, nedaudz pagrieziet elektoinstrumenta darbvarpstu ar taja iestiprinato urbi.

leslegsana un izslegsana

Lai ieslgetu elektroinstrumentu, nospiediet iesledzeju (3) un turiet to nospiestu.

Lai izslegtu elektroninstrumentu, atlaidiet iesledzju (3).

Griesanas atruma regulehana

leslêgta elektrinstrumenta griesanas atrumu var bezpakapju veida regulét, mainot spiedienu uz iesledzêju (3).

Viegli nospiezot iesledzeju (3) elektroninstrumenta darbvarpsta sak griezties ar nelielu atrumu. Palielinot spiedenu, pieaug ari griesanas atrums.

Noradijumi darbam

Pec ilgakas daribbas ar neliu griesanas atrumu
eletroinstruments ir aptuveni 3 minutes jaatdzese, darbinot brivgaita ar maksimalo griesanas atrumu.

Metala urbsanai lietojet tikai nevainojami asus atrgriezejerauda (HSS=high-speed steel) urbjus. Velama kvalitate tiek garanteta, iegadajoties urbjus no Bosch piederumu programmas.

Lietojt urbju asinanas anierici (papildiederums) var bez pulem uzasinat spiralurbjus ar diametru 2,5-10 mm.

Mānskrūvspiles, ko var iegadāties kā papildpiederumu, lauj stingri nostiprinat apstrādājamo prieksmetu. Tā tiek noversta prieksmeta pagriesanās darba laika, kas var klut par celoni negadjumam.

Apkalposana un apkope

Apkalpošana un tirišana

Pirms elektroinstrumenta apkopes vai apkalposanas izvelciet ta elektrokabela kontaktdaksu no barojsa elektrotikla kontaktligzdas.
Lai elektron instruments darbotos drosi un bez atteikumiem, regulari tiriet ta korpusu un ventilacijas atveres.

Ja nepieiesams nominit instrumenta elektrokabeli, tas javeic firmas Bosch elektroinstrumentu servisa centra vai pilnvarota Bosch elektroinstrumentu remonta darbnica, jo tikai ta ir iespejams saglabat vajadzigo darba drosibas limeni.

Klientu apkalposanas dienests un konsultacijas par lietosanu

Klientu apkalposanas dienests atbildes uz Jusu jautajumi em par izstradajumu remontu un apkalposanu, ka ari par to rezerves dalam. Kopsalikuma attelus un informaciju par rezerves dalam Jusu varat atrast interneta vietne:

www.bosch-pt.com

Bosch konsultantu grupa palidzes Jums vislabakaja veidarast abildes uz jautajumiem par musu izstradajumiem un topiederumiem.

Pieprasot konsultacijas un pasutot rezerves dalas, noteiktipazinojiet 10 zimju izstradajuma numuru, kas noradits uzizstradajuma markejuma plaksnites.

Latvijas Republika

Robert Bosch SIA

Bosch elektrinodeumentu servisa centrs

Mukusalas iela 97

LV-1004 Riga

Talr.:67146262

Telefakss:67146263

E-pasts: [e-mail]

Papildu kIienu apkalposanas dienesta adres skatiet

Atbrivoanas no nolietotajiem izstradajumiem

Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiali japaklauj otrreizejai sparstradei apkartejai videi nekaitiga veida.

Neizmetiet elektrinstrumentu sadzives atkritumu tvertné!

Tikai EK valstim.

Saskañar Eiropas Savienibas direktivu 2012/19/ES par nolietotajam elektriskajam un elektroniskajam iericem un sis direktivas atspogulojumiem nacionalaja likumdoñana, lietoşanai nederigie elektroinstrumenti jasavac atsevişi un janogadā otrreizejai pärsträdei apkārtējai videi nekaitiga veidā.

Ja elektriskas un elektroniskas ierices netiek atbilstosiutilizetas, tās var kaitēt videi un cilveku veselibai iespējamās bistamo vielu klātbūtnes dél.
