DS930 - Ģipša slīpmašīna SCHEPPACH - Bezmaksas lietošanas instrukcija

Slīpmašīnas tips	Rotējoša apmetuma slīpmašīna (žirafe)
Ražotāja atsauce	5903805901
Dzinēja jauda	710 W
Barošana	230 V / 50 Hz
Rotācijas ātrums - apaļais disks	1 200 - 2 500 apgr./min
Rotācijas ātrums - trīsstūrveida galva	3 500 - 7 500 apgr./min
Apaļā slīpēšanas diska diametrs	215 mm
Trīsstūrveida disks	282 x 282 x 282 mm
Teleskopiskās rokas garums	1 400 - 1 650 mm
Galvas orientācija	0 līdz 90 grādi
Abrazīva stiprinājums	Velcro (pašlīmējošs)
Putekļu nosūkšanas savienojums	45 mm (iekšējais) / 50 mm (ārējais)
Nosūkšanas šļūtene iekļauta	4 m
Iekļauti abrazīvi	12 apaļi diski + 12 trīsstūri (graudi 80 / 120 / 180)
Mašīnas neto svars	3,2 kg
Izmēri (G x P x A)	1 400 x 255 x 260 mm
EAN	4046664044550

Bieži uzdotie jautājumi - DS930 SCHEPPACH

Kam paredzēts Scheppach DS930 rotējošais ģipša slīpētājs?

DS930 ir žirafes veida slīpmašīna, kas paredzēta sienu un griestu slīpēšanai no ģipša, reģipša vai apmetuma, neizmantojot sastatnes. Tās teleskopiskais rokturis ļauj no grīdas sasniegt augstu esošās virsmas. Tā ir ideāli piemērota apdarei pirms krāsošanas vai tapetes uzlikšanas.

Kāds ir teleskopiskā roktura garums un kādu augstumu var sasniegt?

Teleskopiskais rokturis pielāgojas no 1 400 mm līdz 1 650 mm. Turot mašīnu ar izstieptu roku, standarta izmēra lietotājs var slīpēt griestus līdz apmēram 2,7 m augstumam bez kāpnēm.

Kāda ir atšķirība starp apaļu un trīsstūrveida galvu?

Apaļā galva (Ø 215 mm) ir paredzēta lielām, plakanām virsmām: sienām un griestiem. Trīsstūrveida galva (282 x 282 x 282 mm) pielāgojas stūriem, nišām un sienu stūriem. Abas galvas ir savstarpēji maināmas un tiek piegādātas komplektā ar mašīnu.

Kā orientēt slīpēšanas galvu, lai strādātu pie griestiem?

Galva ir locīklīga un orientējas no 0° līdz 90°. Lai slīpētu griestus, vienkārši nolieciet galvu 90° leņķī attiecībā pret rokturi. Nav nepieciešami nekādi instrumenti, regulēšana notiek manuāli ar roku.

Kā noregulēt DS930 ātrumu un kādu ātrumu izvēlēties?

Ātrumu regulē ar mainīgu ātruma ripu uz roktura. Apaļajam diskam diapazons ir no 1 200 līdz 2 500 apgr./min. Trīsstūrveida galvai tas ir no 3 500 līdz 7 500 apgr./min. Sāciet ar zemu ātrumu mīkstiem apmetumiem vai apdarei un palieliniet ātrumu cietākām virsmām.

Kā pieslēgt sūkšanu un kādu savienojuma diametru nepieciešams?

4 m garā sūkšanas caurule tiek pievienota tieši pie slīpēšanas galvas izejas. Izeja pieņem savienojumu ar 45 mm (iekšējo) vai 50 mm (ārējo) diametru. Jūs varat pievienot atbilstošu rūpniecisko putekļsūcēju labākai ģipša putekļu uzsūkšanai.

Kā nomainīt nodilušo abrazīvo disku?

Abrazīvie diski tiek piestiprināti ar Velcro (pašlīmējošs). Vienkārši noņemiet nolietoto disku no pamatnes un uzlieciet jaunu, izlīdzinot sūkšanas caurumus. Piestiprināšanai nav nepieciešami instrumenti. Šai mašīnai ir pieejami 80, 120 un 180 graudainības diski.

Ko darīt, ja mašīna pārāk stipri vibrē lietošanas laikā?

Pārmērīga vibrācija bieži ir saistīta ar nepareizi novietotu vai saplēstu abrazīvo disku: pārliecinieties, ka tas ir labi centrēts un līdzeni piestiprināts pie pamatnes. Pārliecinieties arī, ka galva ir labi fiksēta uz roktura. Ja problēma turpinās, pārbaudiet pamatni, lai noteiktu deformāciju vai iestrēgušu svešķermeni.

Vai DS930 var izmantot bez sūkšanas?

Jā, mašīna darbojas bez pieslēgtas sūkšanas, bet tas rada lielu daudzumu ģipša putekļu gaisā, kas ir kaitīgi elpceļiem un motoram. Ir stingri ieteicams strādāt ar pieslēgtu sūkšanas cauruli pie rūpnieciskā putekļsūcēja un valkāt FFP2 masku.

Kādi rezerves abrazīvi ir saderīgi ar DS930?

Mašīna pieņem 215 mm apaļus diskus un 282 mm trīsstūrus ar Velcro stiprinājumu un sūkšanas caurumiem. Scheppach iesaka 80 (rupjš slīpēšanai), 120 (standarta slīpēšanai) un 180 (apdarei) graudainības diskus. Saderīgus abrazīvus var atrast tādās vietnēs kā Spareka vai lielākajos būvniecības veikalos.

LIETOŠANAS INSTRUKCIJA DS930 SCHEPPACH

Paskaidrojums par simboliem uz instrumenta

Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādī-jumus!

Lietojiet aizsargbrilles!

Lietojiet ausu aizsargus!

Rodoties putekljem, lietojiet elpošanas masku!

Aizsardzības klase II

Satura rādītājs:

Lappuse:

1. Ievads 83
2. Mērķim atbilstoša lietošana 83
3. Tehniskie rādītāji 84
4. Elektroierīču vispārīgie drošības norādījumi 84
5. Ierīces apraksts 87
6. Darbības pirms lietošanas sākšanas 87
7. Vadība 88
8. Apkope 88
9. Likvidācija un atkārtota izmantošana 89

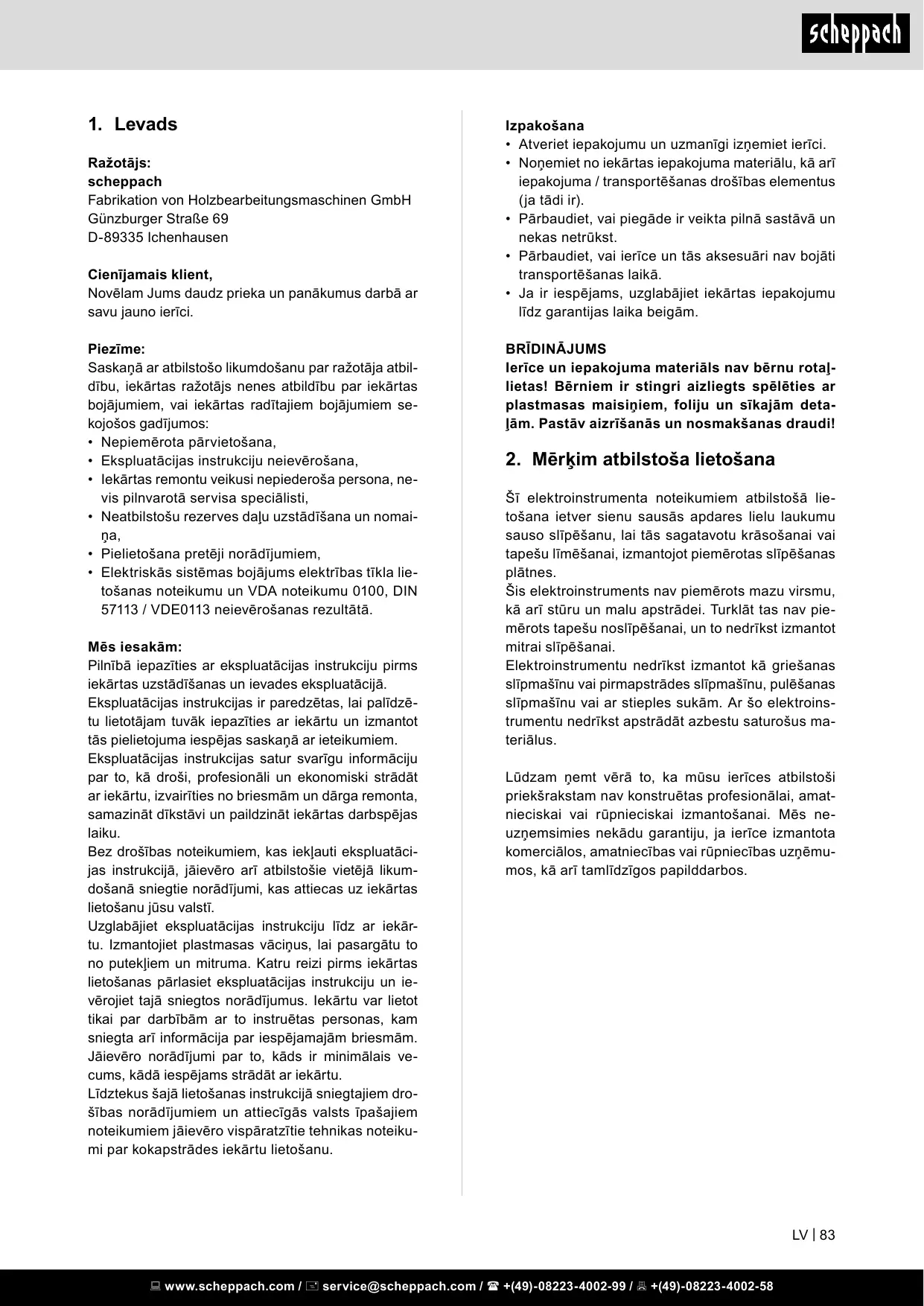

1. Ievads

Ražotājs: scheppach

Saskaņā ar atbilstošo likumdošanu par ražotāja atbildību, iekārtas ražotājs nenes atbildību par iekārtas bojājumiem, vai iekārtas radītajiem bojājumiem sekojošos gadījumos:

• Nepiemērota pārvietošana,
• Ekspluatācijas instrukciju neievērošana,
• Iekārtas remontu veikusi nepiederoša persona, nevis pilnvarotā servisa speciālisti,
• Neatbilstošu rezerves daļu uzstādīšana un nomaiņa,
• Pielietošana pretēji norādījumiem,
• Elektriskās sistēmas bojājums elektrotīkla lietošanas noteikumu un VDA noteikumu 0100, DIN 57113 / VDE0113 neievērošanas rezultātā.

Mēs iesakām:

Pilnībā iepazīties ar ekspluatācijas instrukciju pirms iekārtas uzstādīšanas un nodošanas ekspluatācijā.

Ekspluatācijas instrukcijas ir paredzētas, lai palīdzētu lietotājam tuvāk iepazīties ar iekārtu un izmantotu tās pielietojuma iespējas saskaņā ar ieteikumiem.

Ekspluatācijas instrukcijas satur svarīgu informāciju par to, kā droši, profesionāli un ekonomiski strādāt ar iekārtu, izvairīties no briesmām un dārga remonta, samazināt dīkstāvi un pagarināt iekārtas darbspējas laiku.

Bez drošības noteikumiem, kas iekļauti ekspluatācijas instrukcijā, jāievēro arī atbilstošie vietējā likumdošanā sniegtie norādījumi, kas attiecas uz iekārtas lietošanu jūsu valstī.

Uzglabājiet ekspluatācijas instrukciju līdz ar iekārtu. Izmantojiet plastmasas vāciņus, lai pasargātu to no putekļiem un mitruma. Katru reizi pirms iekārtas lietošanas pārlasiet ekspluatācijas instrukciju un ievērojiet tajā sniegtos norādījumus. Iekārtu var lietot tikai par darbībām ar to instruētas personas, kam sniegta arī informācija par iespējamajām briesmām. Jāievēro norādījumi par to, kāds ir minimālais vecums, kādā iespējams strādāt ar iekārtu.

Līdztekus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Izpakošana

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.
• Nongemiet no iekārtas iepakojuma materiālu, kā arī iepakojuma / transportēšanas drošības elementus (ja tādi ir).
• Pārbaudiet, vai piegāde ir veikta pilnā sastāvā un nekas netrūkst.
• Pārbaudiet, vai ierīce un tās aksesuāri nav bojāti transportēšanas laikā.
• Ja ir iespējams, uzglabājiet iekārtas iepakojumu līdz garantijas laika beigām.

BRĪDINĀJUMS

Ierīce un iepakojuma materiāli nav bērnu rotaļlietas! Bērniem ir stingri aizliegts spēlēties ar plastmasas maisiņiem, foliju un sīkajām detaļām. Pastāv aizrīšanās un nosmakšanas draudi!

2. Mērķim atbilstoša lietošana

Šī elektroinstrumenta noteikumiem atbilstoša lietošana ietver sienu sausās apdares lielu laukumu sauso slīpēšanu, līdzās sagatavotu krāsošanai vai tapešu līmēšanai, izmantojot piemērotas slīpēšanas plātnes.

Šis elektroinstruments nav piemērots mazu virsmu, kā arī stūru un malu apstrādei. Turklāt tas nav piemērots tapešu noslīpēšanai, un to nedrīkst izmantot mitrai slīpēšanai.

Elektroinstrumentu nedrīkst izmantot kā griešanas slīpmašīnu vai pirmapstrādes slīpmašīnu, pulēšanas slīpmašīnu vai ar stiepļu sukām. Ar šo elektroinstrumentu nedrīkst apstrādāt azbestu saturošus materiālus.

Lūdzam ņemt vērā to, ka mūsu ierīces atbilstoši priekšrakstam nav konstruētas profesionālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemsimies nekādu garantiju, ja ierīce izmantota komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī tamlīdzīgos papilddarbos.

3. Tehniskie rādītāji

Tükla spiegums:	230 V
Frekvence:	50 Hz
Jaudas pateriš:	710 W
Nominālais apgriezenu skaits	1200 - 2500 min-1
Svärstību skaits:	3500 - 7500 min-1
Slīpēšanas plātnes •:	Ø 210 mm
Slīpēšanas plātnes ▲:	280x280x280 mm
Slīpēšanas papīrs •:	Ø 215 mm
Slīpēšanas papīrs ▲:	282x282x282mm
Aizsardzības klase:	II
Svars:	4,5 kg

Bīstami!

Troksnis un vibrācijas

Trokšņa un vibrācijas vērtības ir noskaidrotas atbilstoši EN 60745.

Troksiøa spiediena limenis LpA	91,2 dB(A)
Klūda KpA	3 dB(A)
Troksiøa jaudas limenis LwA	102,2 dB(A)
Klūda KwA	3 dB(A)

Lietojiet trokšņu slāpēšanas austiņas.

Trokšņu iedarbība var izraisīt dzirdes zudumu.

Vibrācijas summārās vērtības (trīs virzienu vektoru summa) ir noskaidrotas atbilstoši EN 60745.

Galvenais rokturis

a_h = 2,00 m/s², K = 1,5 m/s²

Papildu rokturis

a_h = 1,86 m/s², K = 1,5 m/s²

Norādītā vibrāciju emisijas vērtība ir izmērīta atbilstoši standartizētai pārbaudes metodei un var mainīties atkarībā no elektroierīces izmantošanas veida, kā arī izņēmuma gadījumos pārsniegt norādīto vērtību.

Norādīto vibrāciju emisijas vērtību var izmantot, lai salīdzinātu vienu elektroierīci ar citu.

Norādīto vibrāciju emisijas vērtību var izmantot arī iepriekšējai kaitējuma novērtēšanai.

Nodrošiniet, lai trokšņa rašanās un vibrācijas būtu minimālas!

• Izmantojiet tikai ierīces, kas ir nevainojamā kārtībā.
• Regulāri apkopiet ierīci.
• Savu darba veidu pielāgojiet ierīcei.
• Nepārslogojiet ierīci.
• Nepieciešamības gadījumā lieciet veikt ierīces pārbaudi.
• Izslēdziet ierīci, kad to nelietojat.
• Strādājiet cimdos.

4. Elektroierīču vispārīgie drošības norādījumi

Elektroierīču vispārīgie drošības norādījumi

▲ BRĪDINĀJUMS! Izlasiet visus drošības norādījumus un instrukcijas. Ja drošības norādījumus un instrukcijas neņem vērā, var gūt elektrošoku, apdegumus un/vai smagas traumas.

Uzglabājiet visus drošības norādījumus un instrukcijas, lai nepieciešamības gadījumā tos varētu izmantot turpmāk.

Drošības norādījumos izmantotais jēdziens "elektroierīce" attiecas uz elektroierīcēm, kuras darbina no elektrotīkla (ar barošanas vadu), un uz elektroierīcēm, kuras darbina ar akumulatoru (bez barošanas vada).

Drošība darba vietā

a) Uzturiet darba vietu tīru un labi apgaismotu. Nekārtības vai neapgaismotas darba vietas dēļ var notikt nelaimes gadījums. b) Nestrādājiet ar elektroierīci sprādzienbīstamā vidē, kur atrodas degoši šķidrumi, gāzes vai putekļi. Elektroierīces rada dzirksteles, kas var aizdedzināt putekļus vai tvaikus. c) Elektroierīces lietošanas laikā neļaujiet bērniem vai nepiederošām personām atrasties tās tuvumā. Ja nekoncentrēsieties darbam, varat zaudēt kontroli pār ierīci.

Elektriskā drošība

a) Elektroierīces pieslēguma kontaktdakšai ir jāatbilst kontaktligzdai. Nekādā gadījumā nedrīkst izmainīt kontaktdakšu. Neizmantojiet adapteru kontaktdakšas kopā ar drošības no-lukos iezemētajām elektroierīcēm. Neizmainītas kontaktdakšas un piemērotas kontaktligzdas samazina elektrošoka risku. b) Izvairieties no saskares ar iezemētām virsmām, piemēram, caurulēm, apkures sistēmām, plītīm un ledusskapjiem. Pastāv paaugstināts elektrošoka risks, ja atrodaties saskarē ar iezemētu priekšmetu. c) Nepakļaujiet elektroierīci lietus un slapjuma iedarbībai. Ūdens iekļūšana elektroierīcē palielina elektrošoka risku. d) Elektroierīces pārnēsāšanai, uzkāršanai vai kontaktdakšas izvilkšanai no kontaktligzdas neizmantojiet barošanas vadu. Sargājiet barošanas vadu no karstuma, eļļas, asām malām vai ierīces kustīgajām daļām. Bojāti vai samudžināti barošanas vadi palielina elektrošoka risku.

e) Ja ar elektroierīci strādājat ārā, izmantojiet tikai āra darbiem piemērotus pagarinātāja vadus. Pagarinātāja vads, kas ir piemērots darbam ārā, mazina elektrošoka risku. f) Ja nevarat izvairīties no elektroierīces lietošanas mitrā vidē, lietojiet automātisko aizsardzības slēdzi, kas nostrādā strāvas noplūdes brīdī. Automātiskā aizsardzības slēdža lietošana mazina elektrošoka risku.

Cilvēku drošība

a.) Esiet uzmanīgs, pievērsiet uzmanību tam, ko darāt, un strādājiet saprātīgi ar elektroierīci. Nelietojiet elektroierīci, ja esat noguris vai narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības dēļ elektroierīces lietošanas laikā var gūt nopietnus savainojumus. b.) Lietojiet individuālos aizsarglīdzekļus un vienmēr strādājiet aizsargbrillēs. Individuālo aizsardzības līdzekļu, piemēram, respiratora, neslīdošu aizsargapavu, ķiveres vai ausu aizsargu, lietošana atkarībā no elektroierīces veida un lietošanas mazina traumu gūšanas risku. c.) Izvairieties no ierīces nejaušas ieslēgšanas. Pārliecinieties, ka pirms pieslēgšanas elektrotīklam un/vai akumulatoram, kā arī pirms ierīces pacelšanas vai pārvietošanas elektroierīce ir izslēgta. Nenesiet elektroierīci, ja jūsu pirksts atrodas uz slēdža, un nepievienojiet ieslēgtu ierīci elektroapgādes sistēmai - tas var izraisīt negadījumus. d.) Pirms elektroierīces ieslēgšanas noņemiet uzstādīšanas instrumentus vai uzgriežņu atslēgu. Instruments vai atslēga, kas atrodas rotējošas ierīces detaļā, var izraisīt traumas. e.) Izvairieties no nedabiska ķermeņa stāvokļa. Rūpējieties par stabilu ķermeņa pozīciju un vienmēr saglabājiet līdzsvaru. Tā var labāk kontrolēt elektroierīci negaidītās situācijās. f.) Valkājiet piemērotu apģērbu. Nevalkājiet platu apģērbu vai rotaslietas. Sargājiet matus, apģērbu un cimdus no kustīgām detaļām. Brīvs apģērbs, rotaslietas vai gari mati var iekļūt kustīgajās detaļās. g.) Ja ierīcei var piemontēt putekļu nosūkšanas un putekļu uztveršanas ierīces, pārliecinieties, ka tās ir pievienotas un tiek pareizi izmantotas. Putekļu sūcēja lietošana var mazināt apdraudējumus, ko izraisa putekļi.

Elektroierīces izmantošana un lietošana

a.) Nepārslogojiet ierīci. Izmantojiet elektroierīci, kas paredzēta veicamajam darbam. Ar piemērotu elektroierīci norādītajā jaudas diapazonā darbs veiksies labāk un drošāk. b.) Nelietojiet elektroierīci, kam ir bojāts slēdzis. Elektroierīce, ko vairs nevar ieslēgt vai izslēgt, ir bīstama un tā ir jāsalabo.

c.) Pirms ierīces regulēšanas, detaļu nomaiņas vai ierīces novietošanas atvienojiet kontaktdakšu no kontaktligzdas un/vai izņemiet akumulatoru. Šis piesardzības pasākums novērš elektroierīces nejaušu iedarbināšanu. d.) Elektroierīces, kuras nelietojat, uzglabājiet bērniem nepieejamā vietā. Neļaujiet lietot ierīci personām, kuras nav iepazinušās ar ierīci vai nav izlasījušas šo instrukciju. Elektroierīces ir bīstamas, ja tās lieto nepieredzējušas personas. e.) Rūpīgi kopiet elektroierīces. Pārbaudiet, vai kustīgās detaļas darbojas nevainojami un neķeras, vai detaļas nav salūzušas vai bojātas tiktāl, ka traucē elektroierīces darbību. Pirms ierīces lietošanas nododiet bojātās detaļas remontēšanai. Daudzu negadījumu cēlonis ir slikti koptas elektroierīces. f.) Nodrošiniet, lai griezējinstrumenti būtu asi un tīri. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām iestrēgst mazāk un ir vieglāk vadāmi. g.) Izmantojiet elektroierīci, tās piederumus, papildierīces utt. atbilstoši šiem norādījumiem. Turklāt ņemiet vērā darba apstākļus un izpildāmo darbu. Elektroierīču lietošana mērķiem, kas atšķiras no paredzētajiem, var izraisīt bīstamas situācijas.

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

Serviss

a.) Elektroierīces remontu drīkst veikt tikai kvalificēti speciālisti, izmantojot tikai oriģinālās rezerves daļas. Tādējādi tiek nodrošināta elektroierīces drošības saglabāšana.

Drošības norādījumi, kas ir saistīti ar iekārtas specifiku

a.) Šī iekārta saskaņā ar noteikumiem ir paredzēta slīpēšanai. Izlasiet visus drošības norādījumus, instrukcijas, aprakstus un apskatiet visus zīmējumus, kas ir iekļauti šīs iekārtas piegādes komplektācijā. Neievērojot tālāk minētās instrukcijas, pastāv elektrotrieciena, ugunsgrēka un/vai smagu traumu gūšanas risks. b.) Tādus darbus, kā piemēram, raupjo slīpēšanu, apstrādi ar suku, pulēšanu vai griešanu ar ripu, ar šo iekārtu izpildīt nedrīkst. Tādu darbu veikšana, kam šī iekārta nav konstruēta, var izraisīt apdraudējumu un nodarīt traumas.

c.) Neizmantojiet piederumus, kas nav ražotāja ražojums un kas nav paredzēti tieši šai iekārtai. Tas, ka kādu piederumu var pievienot šai iekārtai, vēl negarantē drošu ekspluatāciju. d.) Piejaujamajam piederumu apgriezienu skaitam jābūt vismaz tādam, kāds ir uz iekārtas norādītais maksimālais apgriezienu skaits. Piederumi, kas rotē ar ātrumu, kurš pārsniedz pieļaujamo, var saplīst. e.) Piederumu ārējam diametram un platumam jābūt iekārtai norādīto izmēru robežās. Ja tiek izmantoti piederumi ar neatbilstošiem izmēriem, nevar nodrošināt pietiekamu lietotāja aizsardzību un iekārtas vadāmību. f.) Darbinstrumentiem ar vītnes ieliktni precīzi jāatbilst slīpēšanas vārpstas vītnei. Darbinstrumentiem, kuri tiek uzstādīti, izmantojot atloku, darbinstrumenta cauruma diametram jāatbilst atloka stiprinājuma diametram. Darbinstrumenti, kuri netiek stiprināti tieši pie elektroinstrumenta, griežas nevienmērīgi, izteikti vibrē un iespējama to kontroles zaudēšana. g.) Neizmantojiet bojātus piederumus. Pirms katras piederumu lietošanas reizes pārbaudiet, vai, piemēram, slīpēšanas diskam nav radušies nošķēlumi vai plaisas, bet atbalsta diskam - plaisas un pārmērīgs nolietojums. Pēc katras mašīnas vai piederumu nokrišanas reizes pārbaudiet, vai tiem nav radušies bojājumi un uzstādiet tikai nebojātus piederumus. Pēc piederumu pārbaudes un uzstādīšanas nostājieties pats un lieciet arī tuvumā esošajām personām nostāties ārpus darba instrumenta rotācijas plaknes un darbiniet mašīnu vienu minūti ar maksimālo apgriezienu skaitu. Šī testa laikā bojāti piederumi parasti salūzt. h.) Lietojiet individuālo aizsargaprīkojumu. Lietojiet pēc vajadzības aizsargmasku vai aizsargbrilles. Ja nepieciešams, lietojiet respiratoru, dzirdes aizsarglīdzekļus, aizsargcimdus un darba priekšautu, kas ir piemērots aizsardzībai pret nelielu slīpēšanas produktu un sagatavju daļu triecieniem. Aizsargbrillēm jābūt piemērotām, lai aizturētu lidojošas materiāla daļas, kas veidojas dažādu darbu laikā. Respiratoram vai gāzmaskai jābūt piemērotai darba procesā radīto materiāla daļiņu filtrēšanai. Ilgstoša, spēcīga trokšņa iedarbība var izraisīt dzirdes traucējumus. i.) Tuvumā esošajām personām jāatrodas drošā attālumā no darba zonas. Katram, kas uzturas darba zonā, jālieto individuālais aizsargaprīkojums. Sagatavju materiāla vai salauztu piederumu daļas var atrauties un izraisīt traumas ārpus tiešās darba zonas.

j.) Stradājot vietās, kur pastāv iespēja aizskart paslēptu elektroinstalāciju vai pašas ierīces kabeli, turiet ierīci tikai pie izolētām satveršanai paredzētām virsmām. Kontakts ar elektriskās strāvas vadošajiem vadiem izraisa strāvas noplūdi uz ierīces metāla daļām un strāvas triecienu. k.) Turiet strāvas padeves kabeli drošā attālumā no rotējošām daļām. Ja zaudēsiet iekārtas vadību, kabelis var tikt pārgriezts vai aizķerties, un jūsu plauksta vai roka var tikt ievilkta starp rotējošām daļām. l.) Nekad nenolieciet iekārtu malā, pirms izmantojamais darbinstruments nav pilnībā apstādināts. Rotējoši darbinstrumenti var iekerties novietošanas virsmā, un jūs varat zaudēt iekārtas vadību. m.) Nedarbiniet mašīnu, kamēr to pārnēsājat. Nejaušas saskares gadījumā rotējošais darbinstruments var aizķerties jūsu apģērbā un šādi radīt nopietnas grieztas brūces. n.) Regulāri tīriet iekārtas ventilācijas atveres. Dzesēšanas ventilators iekārtas korpusā iesūc putekļus, un pārmērīgs metāla skaidu nogulsnējums var izraisīt apdraudējumu ar elektrisko strāvu. o.) Nelietojiet iekārtu degošu materiālu tuvumā. Dzirksteles var šos materiālus aizdedzināt. p.) Neizmantojiet darbinstrumentus, kas jādzesē ar šķidrumu. Ūdens un citi šķidri dzesēšanas līdzekļi var izraisīt (nāvējošus) elektrotriecienus.

Atsitienu cēloņi un novēršana

Atsitiens ir pēkšņa reakcija uz rotējošas ripas, atbalsta diska, sukas vai cita piederuma iesprūšanu vai iekersanos. Iesprūšana vai iekersanās izraisa ļoti strauju rotējoša piederuma kustības apstāšanos, tādējādi iesprūšanas vietā izraisot nevadāmu iekārtas reakciju virzienā, kas ir pretējs piederuma rotācijas virzienam. Piemēram, ja slīpripa iesprūst sagatavē vai ar to saskaras, tās ārmala iesprūšanas vietā var iegriezties sagataves virsmā, un ripa var rotējot izrauties vai izsisties. Ripa var atrauties lietotāja virzienā vai uz otru pusi atkarībā no ripas rotācijas virziena iesprūšanas vietā. Slīpripas šādos gadījumos var arī salūzt. Atsitiens ir mašīnas nepareizas lietošanas un/vai nepareizas darba metodes vai ekspluatācijas režīma izvēles rezultāts, un no tā var izvairīties, pareizi veicot tālāk aprakstītos drošības pasākumus.

a.) Vienmēr turiet mašīnu stingri un novietojiet savu ķermeni un rokas tā, lai varētu kontrolēt atsitiena spēku. Ja piegādes komplektācijā ir iekļauts papildu rokturis, vienmēr izmantojiet to, lai mašīnas palaišanas brīdī nodrošinātu optimālu atsitiena vai reakcijas momentu kontroli. Lietotājs var kontrolēt reakcijas momentus vai atsitiena spēku, veicot piemērotus drošības pasākumus. b.) Nekādā gadījumā neturiet roku rotējošu darbinstrumentu tuvumā. Darbinstrumenti var atsisties pret jūsu roku.

c.) Nestāviet zonā, kur iekārta var pagriezties atsitiena gadījumā. Atsitiens paātrina mašīnas kustību virzienā, kas pretējs ripas rotācijas virzienam iesprūšanas vietā. d.) Ievērojiet īpašu piesardzību, strādājot stūros, pie asām šķautnēm u.c. Nepieļaujiet darbinstrumenta atlekšanu un aizķeršanos. Turklāt stūrī, asa šķautne vai atlekšana veicina rotējoša darbinstrumenta aizķeršanos un šādā gadījumā izraisa iekārtas vadāmības zaudēšanu vai atsitienu.

a.) Darba laikā turiet iekārtu cieši ar abām rokām un nodrošiniet stabilu ķermeņa stāvokli. Turot iekārtu ar abām rokām, iekārta tiek vadīta precīzāk. b.) Ja slīpēšanas laikā veidojas sprādzienbīstami vai pašuzliesmojoši putekļi, obligāti jāievēro materiāla ražotāja noteiktie materiāla apstrādes noteikumi. c.) Darba laikā var veidoties kaitīgi/indīgi putekļi (piemēram, no svinu saturošām krāsām, dažiem koku veidiem un metāliem). Saskare ar šiem putekļiem vai to ieelpošana var radīt apdraudējumu apkalpojošajam personālam vai tuvumā esošajām personām. Ievērojiet jūsu valstī spēkā esošos drošības noteikumus. Pievienojiet elektroinstrumentus piemērotām nosūkšanas iekārtām. Lai saudzētu savu veselību, lietojiet P2 tipa filtra klases respiratoru. d.) Nekādā gadījumā neizmantojiet iekārtu, kurai ir bojāts kabelis. Ja kabelis tiek sabojāts darba laikā, nepieskarieties tam un atvienojiet tīkla kontaktspraudni. Bojāti kabeļi palielina risku saņemt elektrotriecienu.

Atlikušie riski

Pat ja lietojat šo elektroierīci atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Elektroierīces konstrukcijas un izpildījuma dēļ var rasties šādi riski:

• plaušu bojājumi, ja netiek lietota piemērota putekļu aizsargmaska;
• dzirdes bojājumi, ja netiek lietoti piemēroti ausu aizsargi;
• veselības kaitējumi, ko izraisa plaukstu un roku vibrācijas, ja ierīci lieto ilgāku laiku, kā arī ja to lieto neatbilstoši un pienācīgi neapkopj.

5. Ierīces apraksts (1. att.)

1. Satveršanas virsma
2. Gaismas diodes lukturis
3. Apgriezienu skaita izvēles regulēšanas ritenītis
4. Ieslēgšanas/izslēgšanas slēdzis
5. Galvenais rokturis
6. Savienotājcaurule ar uzmavu uzgriezni
7. Šļūtenes adapteris
8. lesukšanas slūtene
9. Tristura Velcro slīpripa ar izvades atverēm
10. Apakšējā Velcro slīpripa ar izvades atverēm
11. Tristura slīpēšanas atbalsts
12. Apalš slīpēšanas atbalsts

6. Darbības pirms lietošanas sākšanas

Uzstādīšana

• Salieciet kopā priekšējo un aizmugurējo daļu (2. att.) un pievelciet uzgriezni (3. att.).
• Lielākā garuma uzstādīšana. Ievietojiet papildu rokturi mašīnas galā. Un tad grieziet uzgriezni mašīnas galā, lai to pievilktu (4. att.)

Slīpēšanas papīrs

Izvēle

1. Slīpēšanas papīra grauda izmērs ir norādīts otrā pusē. Jo mazāks norādītais numurs, jo lielāks grauda izmērs.
2. Izmantojiet rupja grauda slīpēšanas papīru rupjiem slīpēšanas darbiem un smalka grauda slīpēšanas papīru - nobeiguma apstrādei. Ir ieteicami slīpēšanas papīri ar alumīnija oksīdu, silīcija karbīdu vai citiem sintētiskajiem abrazīvajiem līdzekļiem.
3. Sāciet ar rupju grauda izmēru un pabeidziet ar smalku grauda izmēru, ja jūs varat izvēlēties slīpēšanas papīru ar dažādiem grauda izmēriem, lai iegūtu labu vai gludu slīpēšanas rezultātu.

Piestiprināšana un nomaiņa

Piestipriniet slīpēšanas papīru pie slīpēšanas plātnes, izmantojot līpaizdares mehānismu.

1. Izlīdziniet slīpēšanas papīru pie slīpēšanas plātnes un vienmērīgi to piespiediet.
2. Noņemiet slīpēšanas papīru no slīpēšanas plātnes, lai to nomainītu pret jaunu/citu (5. att.).

Putekļu nosūkšana

Brīdinājums! Apstrādājot, piem., krāsas klājumus, kas satur svinu, var rasties kaitīgas/indīgas gāzes. Tas rada risku gan lietotājam, gan arī tuvumā esošām personām! Tāpēc šo elektroinstrumentu izmantojiet tikai ar putekļu nosūkšanas ierīci un pasargājiet sevi un apkārtējo darba zonu papildus ar piemērotiem individuālajiem aizsardzības līdzekļiem!

Darbā ar šo elektroinstrumentu rodas liels putekļu daudzums. Putekļu nosūkšana ir ļoti lietderīga, lai uzturētu tīru darba zonu. Nosūkšanas iekārtu vai putekļu sūcēju var savienot ar nosūkšanas šļūteni (8), ko pievieno pie putekļu nosūkšanas pieslēguma.

1. Savienojiet putekļu sūcēja adapteri ar piemērotu putekļu nosūkšanas ierīci, piem., putekļu sūcēju (6.-8. att.).

Norādījums! Pārliecinieties, vai putekļu sūcējs ir piemērots izmantošanai ar elektroinstrumentu.

Pieslēgums pie elektroapgādes

1. Pārliecinieties, vai elektroinstruments ir izslēgts. Pirms pievienošanas pie elektroapgādes vispirms vienmēr pārslēdziet ieslēgšanas/izslēgšanas slēdzi (4) izslēgtajā stāvoklī.
2. Ievietojiet tīkla kontaktspraudni atbilstoši noteikumiem uzstādītajā kontaktligzdā, kas atbilst atbilstošajām prasībām saskaņā ar tehniskajiem datiem.
3. Tagad šis elektroinstruments ir gatavs darbam.

7. Vadība

Svarstību skaits

Pirms darba sākuma iestatiet svarstību skaitu piemēroti lietojumam. Izmantojiet zemu svarstību skaitu rupjiem slīpēšanas darbiem, palieliniet svarstību skaitu smalkiem slīpēšanas darbiem.

1. Pārstatiet svārstību skaitu, griežot regulēšanas ritenīti (6). Grieziet pa labi, lai samazinātu svārstību skaitu (9. att.).
2. Grieziet pa kreisi, lai palielinātu svārstību skaitu (10. att.).

Ieslēgšana/izslēgšana

Ieslēgšana:

Nospiediet ieslēgšanas/izslēgšanas slēdzi (4).

Ilgstošas lietošanas režīms: (11. att.)

Nostipriniet ieslēgšanas/izslēgšanas slēdzi (4) ar fiksēšanas pogu (A).

Izslēgšana:

Īslaicīgi iespiediet ieslēgšanas/izslēgšanas slēdzi (4).

Norādījums! Darbinstruments pēc izslēgšanas turpina griezties pēc inerces. Nogaidiet, līdz darbinstruments ir pilnīgi apstādināts, pirms novietojat elektroinstrumentu.

Slīpēšana

1. Piestipriniet piemērotu slīpēšanas plātni un izvēlieties piemērotu apgriezienu skaitu.
2. Stabili noturiet elektroinstrumentu aiz satveršanas virsmām (1, 5) un ieslēdziet to, kā aprakstīts.
3. Nogaidiet, līdz darbinstruments ir sasniedzis savu pilno darba ātrumu.
4. Mazliet izdariet spiedienu uz slīpēšanas atbalstu (11/12), lai novietotu darbinstrumentu uz apstrādājamās virsmas.
5. Pārvietojiet elektroinstrumentu pa virsmu, izdarot vienmērīgas kustības.

Norādījums! Neturiet elektroinstrumentu pārāk ilgi vienā vietā, lai nepieļautu nevienmērīgus slīpēšanas rezultātus.

1. Paceliet slīpēšanas plātni no apstrādājamās virsmas, pirms izslēdzat elektroinstrumentu.
2. Nogaidiet, līdz darbinstruments ir pilnīgi apstādināts, pirms novietojat elektroinstrumentu.

Slīpēšanas atbalsta nostiprināšana/nomaina (12./13. att.)

Pirms veicat darbus elektroinstrumentam, atvienojiet tīkla kontaktspraudni.

Lai nostiprinātu:

1. Nospiediet bloķēšanas pogu instrumenta sānos;
2. Uzlieciet instrumentu uz slīpēšanas atbalsta un pagrieziet to pareizajā pozīcijā;
3. Atlaidiet bloķēšanas pogu, lai aizvars nofiksētos.

Lai nomainītu: Nospiediet bloķēšanas pogu uz instrumenta slīpēšanas atbalsta un noņemiet slīpēšanas atbalstu. Trīsstūra slīpēšanas atbalstu nostiprina/nomaina tādā pašā veidā. Ievietojot jaunu slīpēšanas atbalstu, uzmaniet, lai aizvars pareizi nofiksētos.

8. Apkope

▲ Brīdinājums! Pirms jebkādu regulēšanas, apkopes vai remonta darbu veikšanas, atvienojiet ierīci no elektriskā strāvas avota!

Vispārējā apkope

• Nodrošiniet aizsargierīču, gaisa restīšu un motora telpas stāvokli cik vien tīru to ir iespējams uzturēt
• Tīriet iekārtu ar tīru lupatiņu vai tīriet to ar saspiestu gaisu pie zema spiediena
• Mēs Jums iesakām veikt iekārtas tīrīšanas darbus pēc katras izmantošanas reizes
• Regulāri tīriet iekārtu ar mitru drānu, izmantojot ziepes uz eļļas bāzes
• Neizmantojiet tīrīšanas līdzekļus vai šķīdinātājus; tie var sabojāt iekārtas plastmasas detaļas. Pārliecinieties, lai nekādā gadījumā iekārtā nenokļūst ūdens

Oglekļa sukas

• Pārmērīgi lielas dzirksteļošanas gadījumā ir jāveic oglekļa suku pārbaude
• Šo pārbaudi un nepieciešamības gadījumā oglekļa suku nomaiņu var veikt tikai kvalificēts elektriķis

Ņemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā palīgmateriāli.

Dilstošas detaļas*: Oglekļa sukas, slīpēšanas paliktņi, birstes, smilšpapīrs

• Nav noteikti jābūt piegādes komplektā!

Uzglabāšana

Uzglabājiet iekārtu un tās piederumus tumšā, sausā, bezsala un bērniem nepieejamā vietā. Optimālā uzglabāšanas temperatūra ir amplitūdā starp 5 un 30°C .

Uzglabājiet elektronierīci oriģinālajā iepakojumā.

Apsedziet elektroierīci, lai nodrošinātu aizsardzību no putekļiem un mitruma.

Lietošanas instrukciju glabājiet vienmēr kopā ar elektroierīci.

9. Likvidācija un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu aprite.

Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

Nolietotās iekārtas nedrīkst izmest mājsaimniecības atkritumos!

Šis simbols norāda uz to, ka šo ražojumu saskaņā ar Direktīvu par elektrisko un elektronisko iekārtu atkritumiem (2012/19/ES) un vietējiem likumiem, nedrīkst utilizēt kopā ar mājsaimniecības atkritumiem. Šis ražojums jānodod šim nolūkam paredzētajā savākšanas vietā. To var izdarīt, piem., atdodot to atpakaļ tirdzniecības vietā, kad pērk līdzīgu ražojumu, vai nododot pilnvarotā savākšanas vietā, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu otrreizējo pārstrādi. Nepratīga rīkošanās ar nolietotām iekārtām sakarā ar potenciāli bīstamām vielām, kuras bieži vien satur elektrisko un elektronisko iekārtu atkritumi, var negatīvi ietekmēt apkārtējo vidi un cilvēku veselību. Lietpratīgi utilizējot šo ražojumu, jūs veicināt dabas resursu efektīvu lietošanu. Informāciju par nolietoto iekārtu savākšanas vietām jūs saņemsiet savā pašvaldībā, atkritumu/utilizācijas sabiedriskajā organizācijā, pilnvarotajā iestādē, kas atbildīga par elektrisko un elektronisko iekārtu atkritumu/utilizāciju vai tuvākajā atkritumu izvešanas uzņēmumā.

Paskaidrojums par dokumenta simboliem

Detaļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
